SONY
TA-1055

Klacht:

Deze mooie vintage versterker heeft de nodige problemen. Zo werkt het rechter kanaal vaker niet dan wel en is het nogal vervormd.

Condensatoren van Sony versterker doormeten

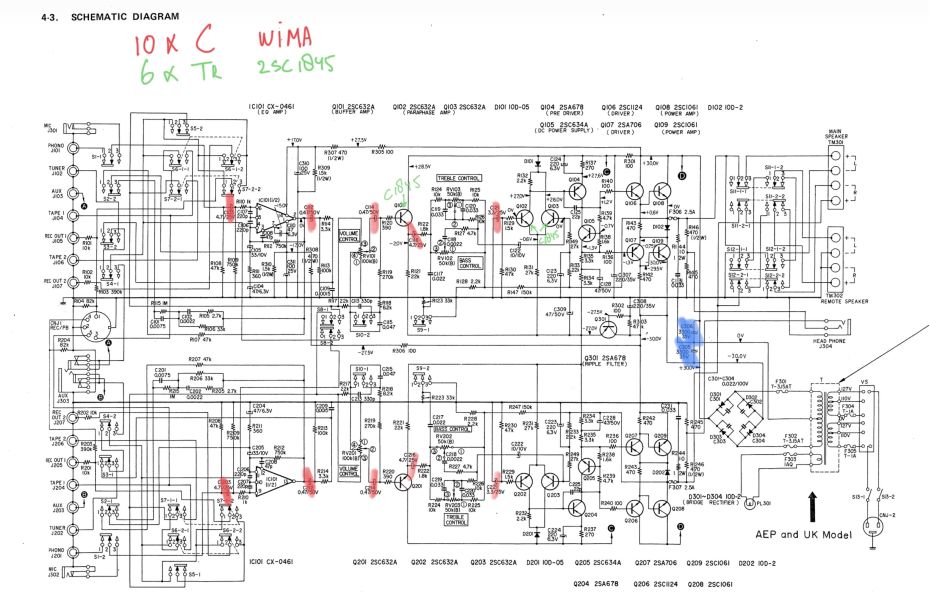

Schema Sony TA-1055 met alternatieve componenten

Diagnose:

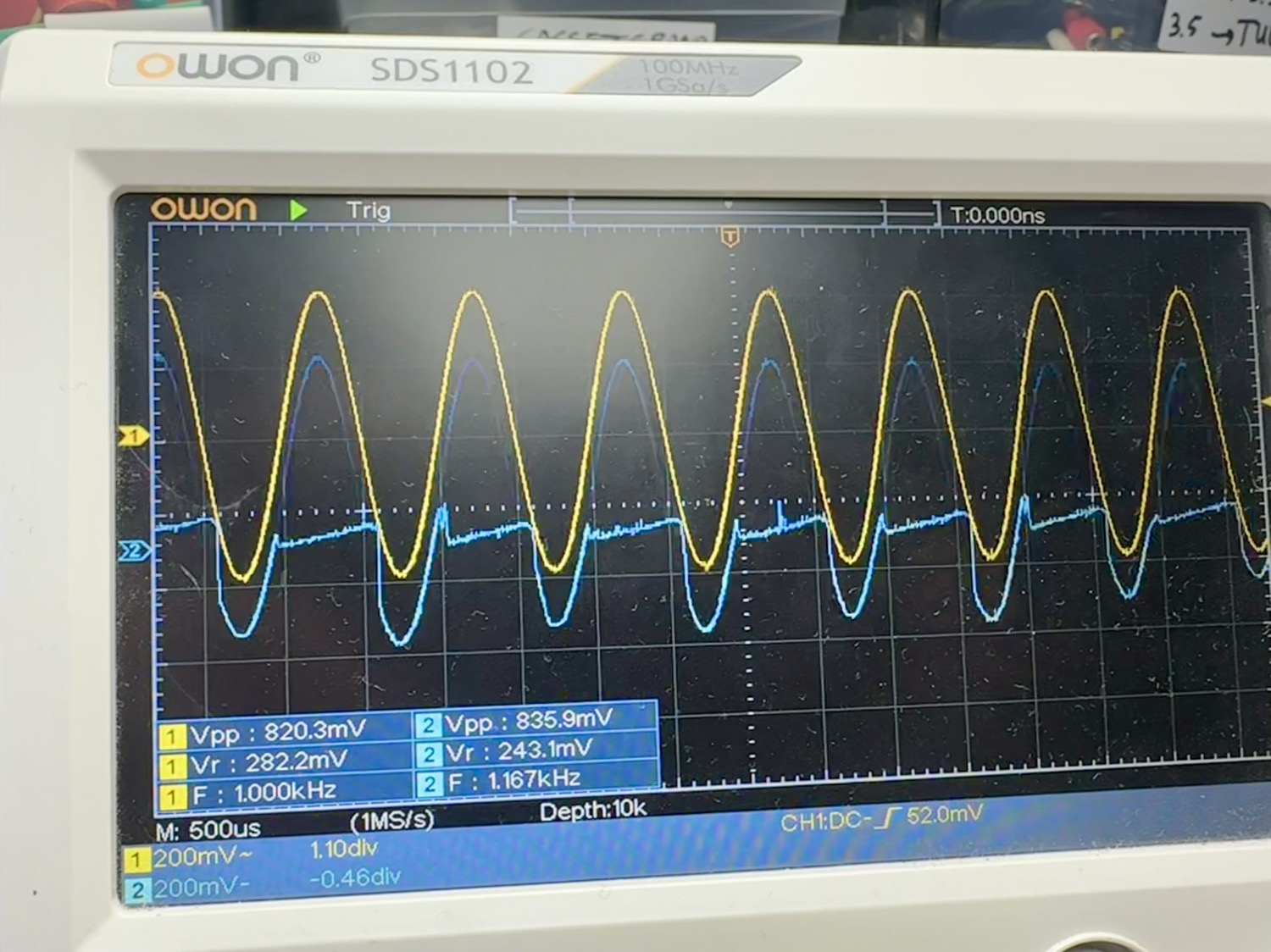

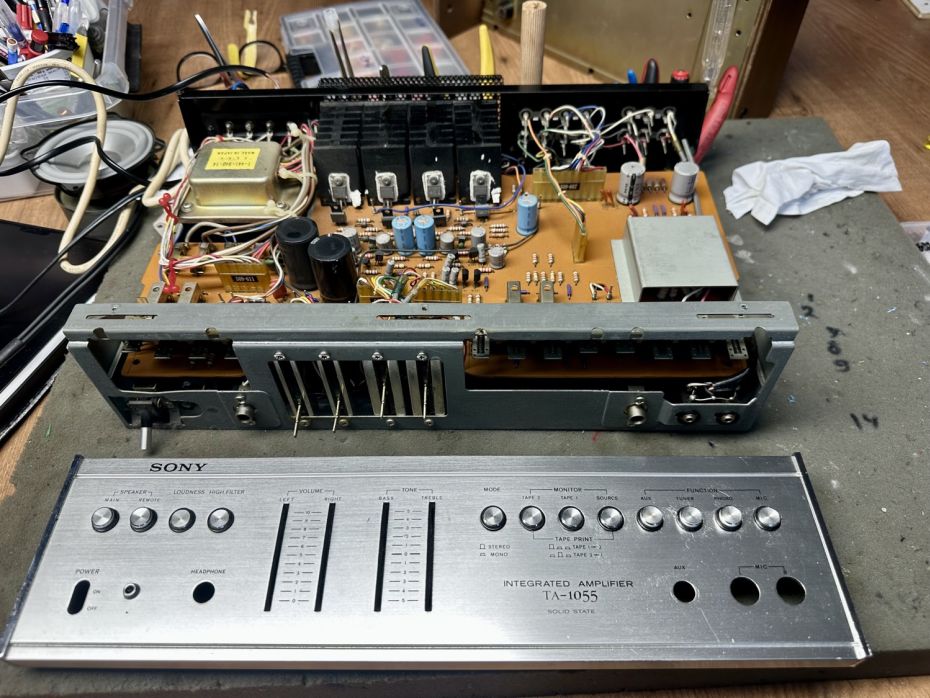

Versterker aan de oscilloscoop gehangen en doorgemeten.
Bij het aanzetten komt het rechter kanaal pas later in en is nogal vervormd. Foto van de oscilloscoop is niet geheel representatief omdat het beeld constant wisselde.
Alle potmeters en schakelaars geven een enorme verstoring en zijn dus vies.

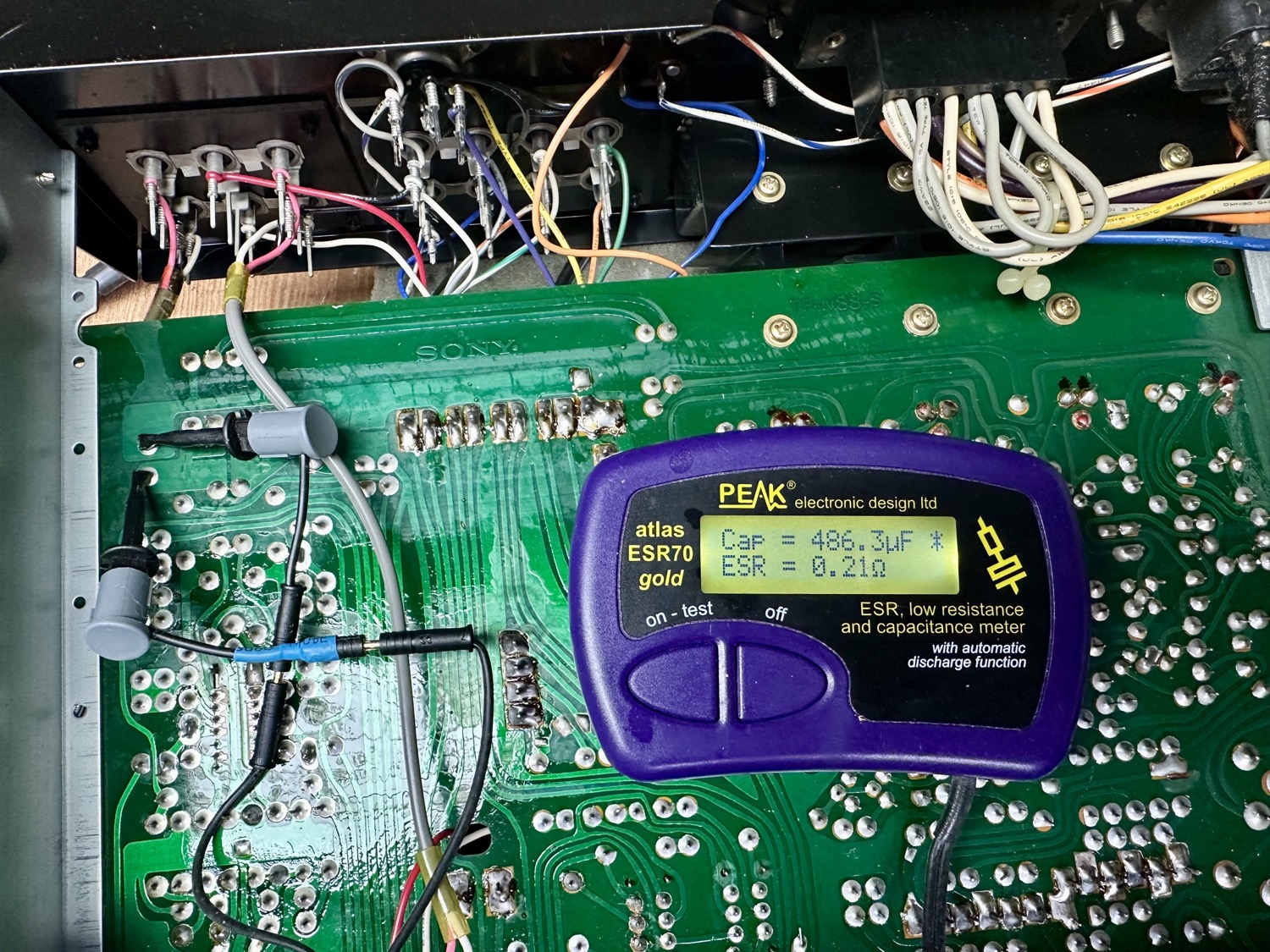

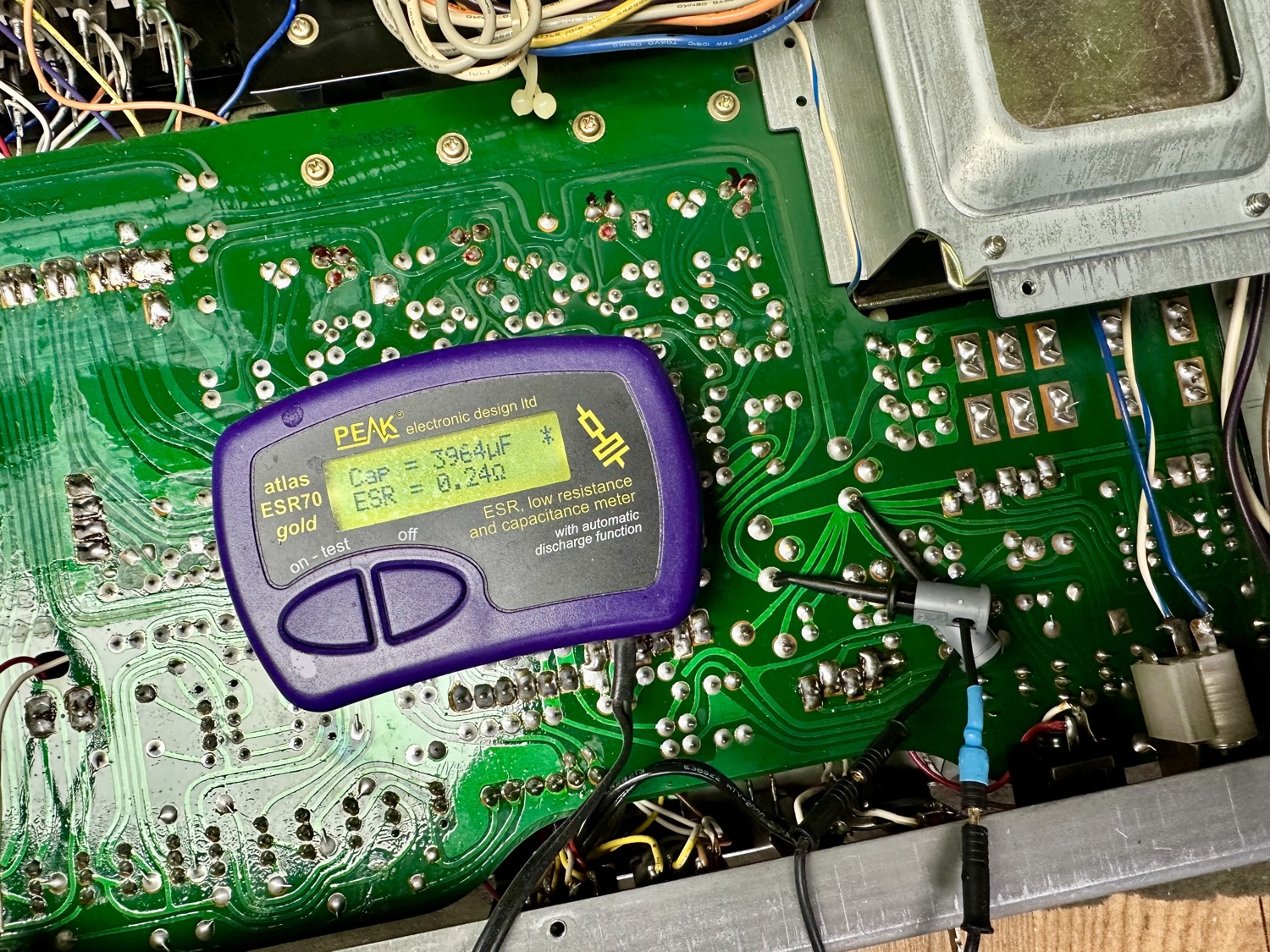

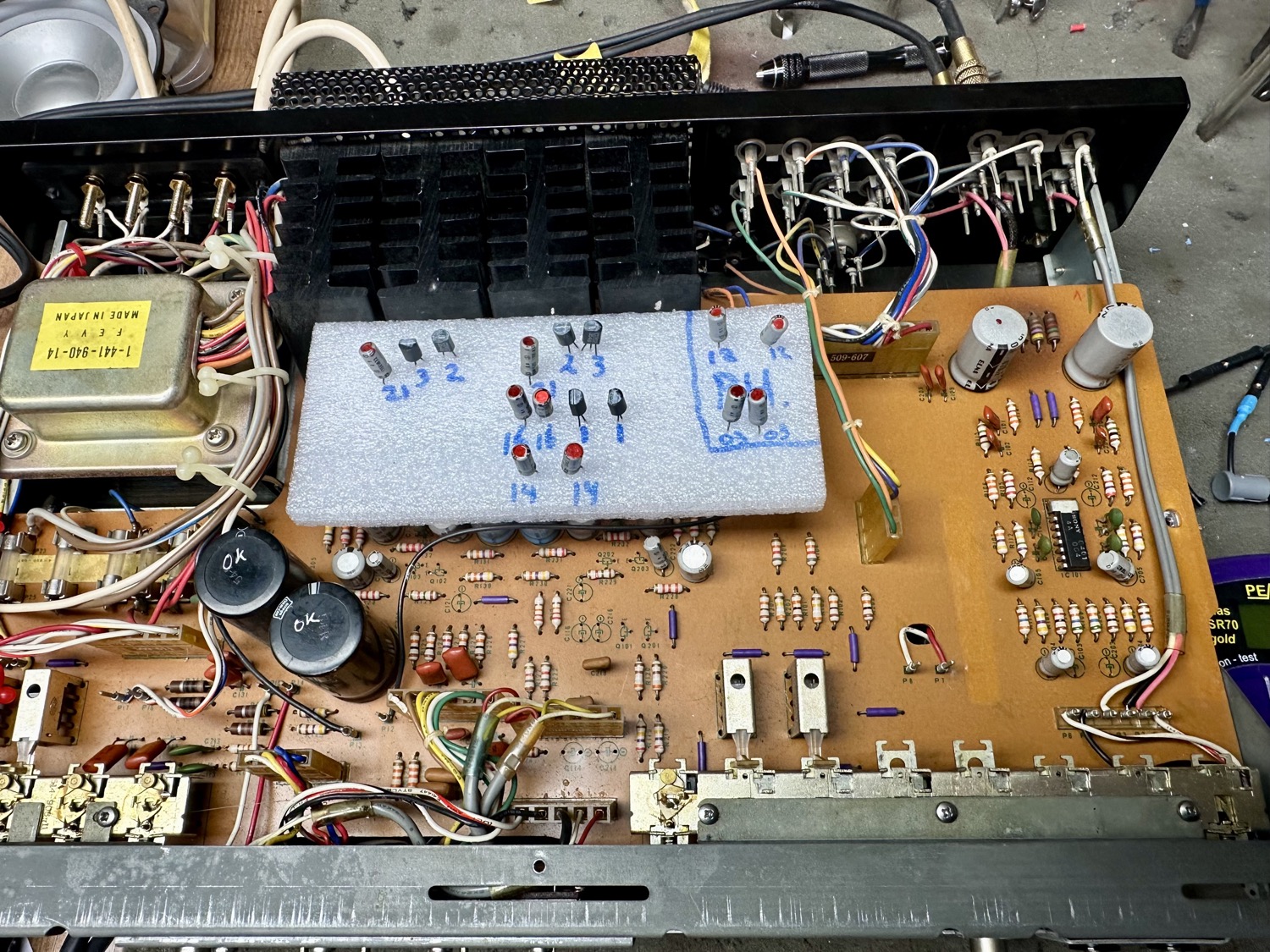

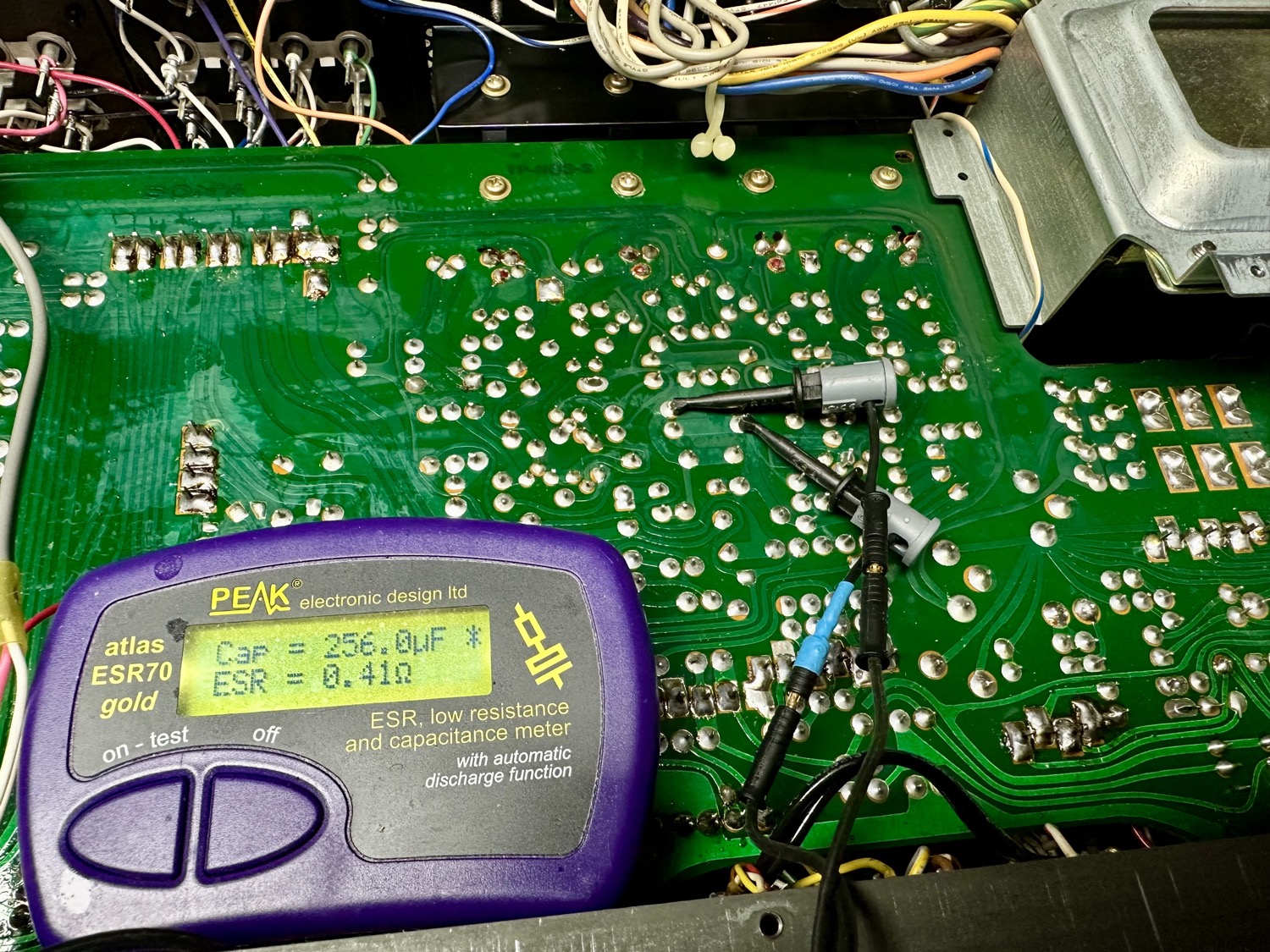

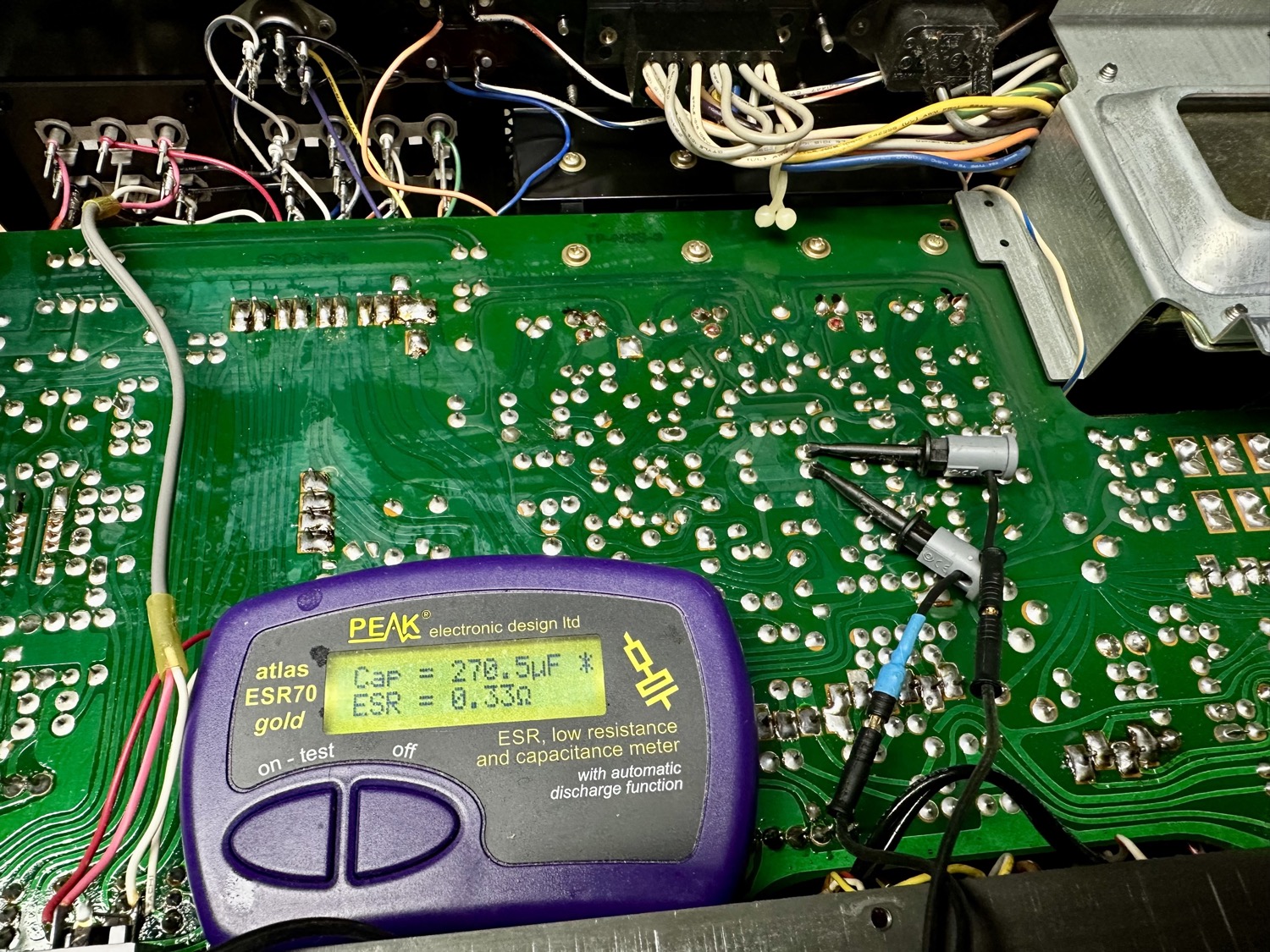

Condensatoren doorgemeten. Alle "grote" elco's zijn nog in prima conditie. Vooral de kleinere waardes hebben een nogal hoge ESR en zijn behoorlijk wat van hun capaciteit kweit.
De transistoren Q101, 102 en 103 (2x) type 2SC632 staan bekend om hun ruis. Deze vervangen door gematchte 2SC1845.
De luidsprekeraansluitingen zijn op basis van schroefjes. Niet de meest handige en veilige manier van aansluiten. Kortsluiting is snel gemaakt.

Reparatie:

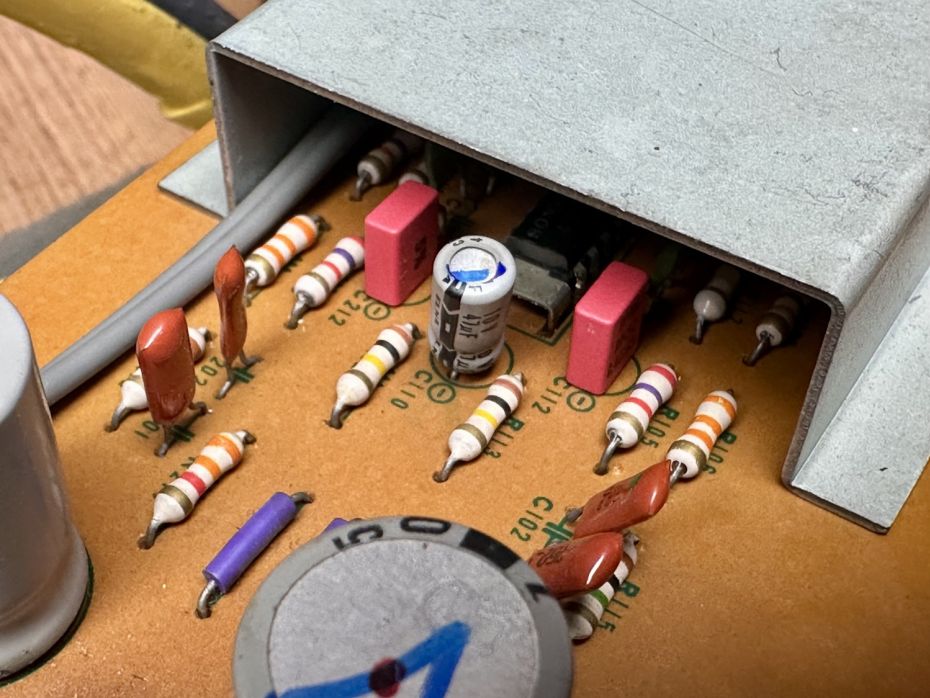

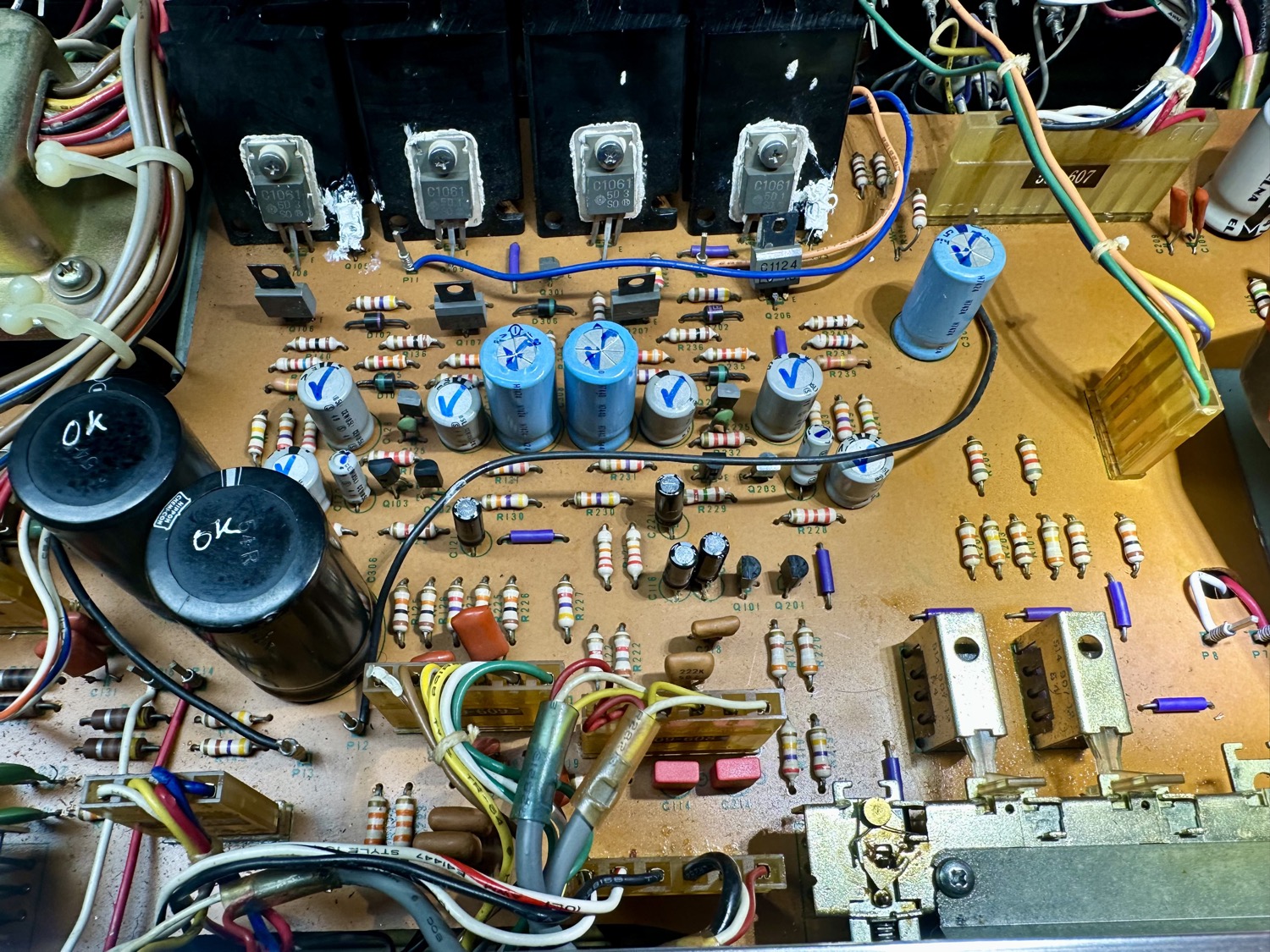

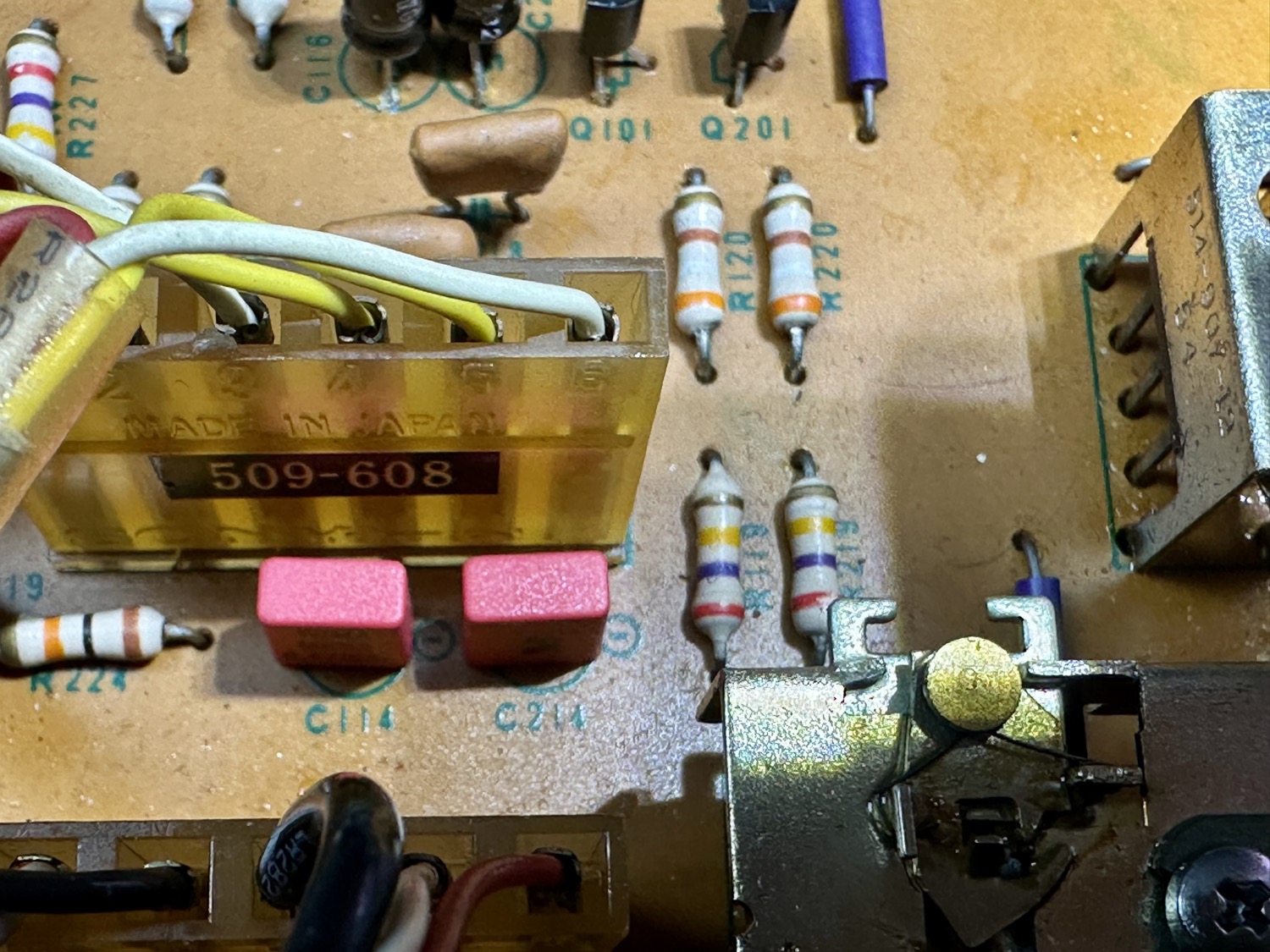

De koppelcondensatoren (met rood in schema aangemerkt) zijn door WIMA versies vervangen.
De overige condensatoren zijn Panasonic.
Transistoren 2SC632 vervangen door gematchte 2SC1845 types.
Schakelaars en potmeters zijn bijzonder vervuild. Schakelaar voor de speakers heeft zelfs wat beschadigingen. Veelvuldig reinigen was de oplossing.

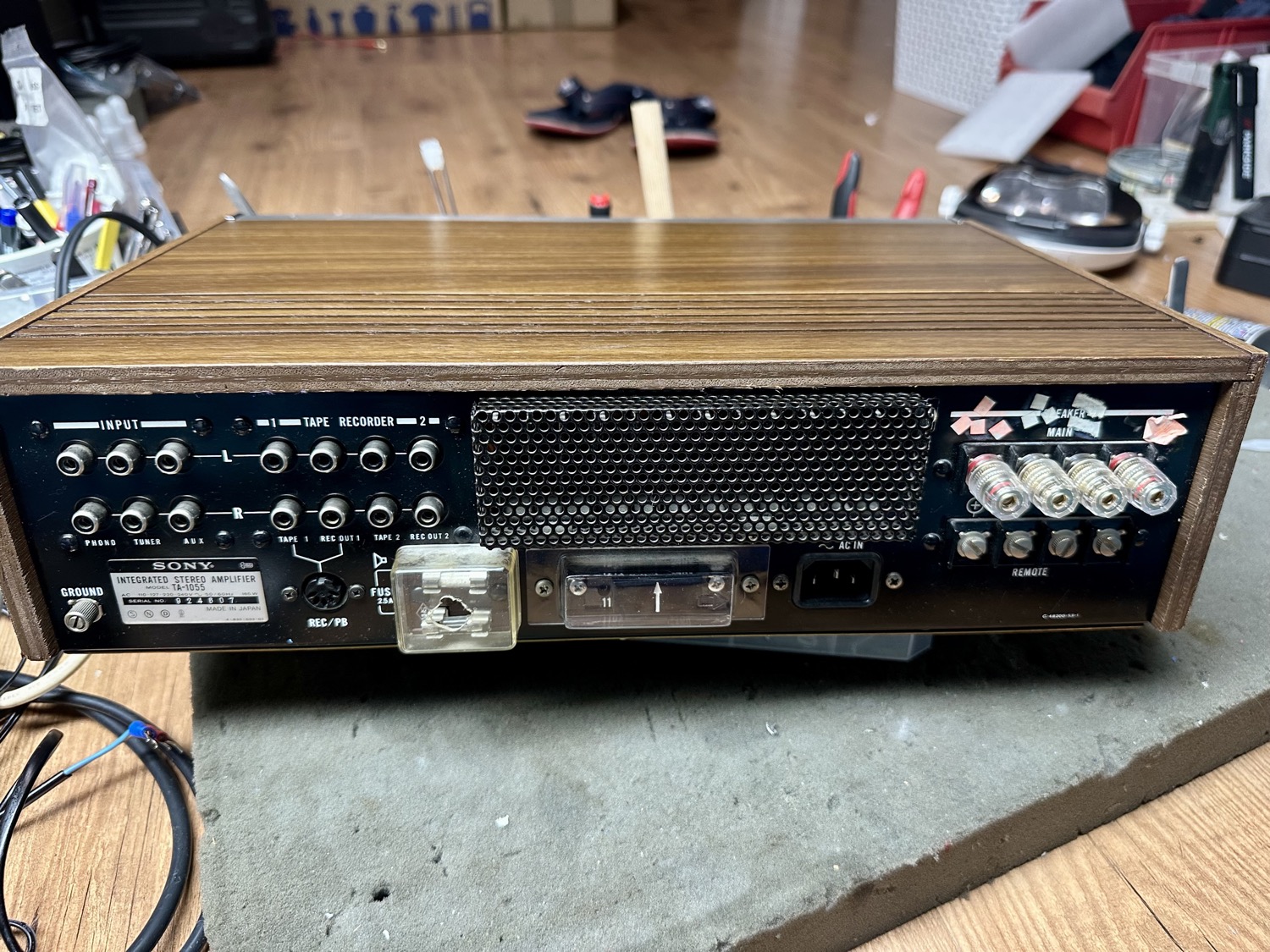

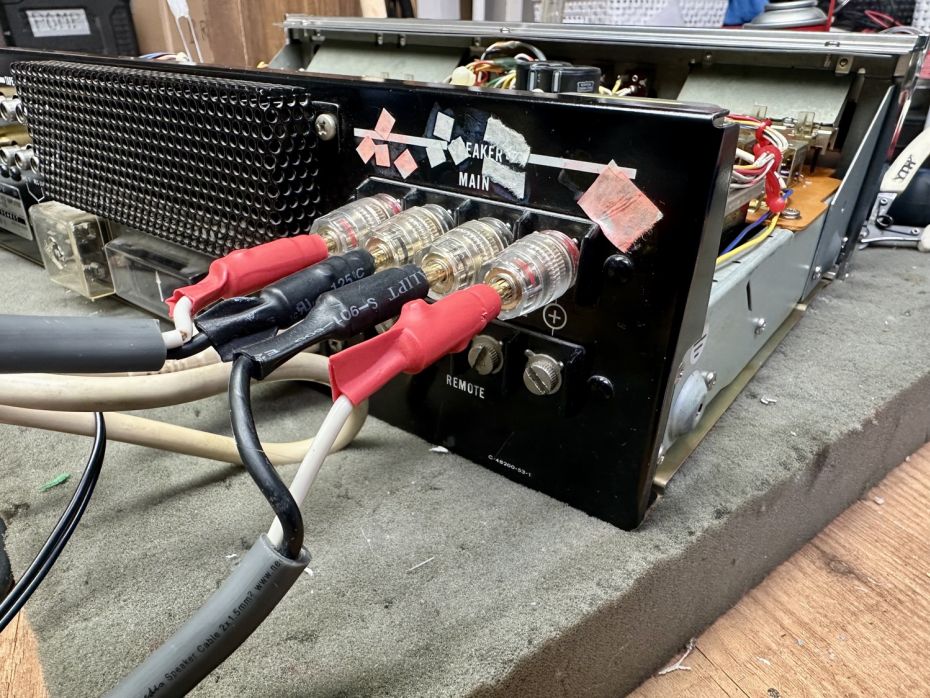

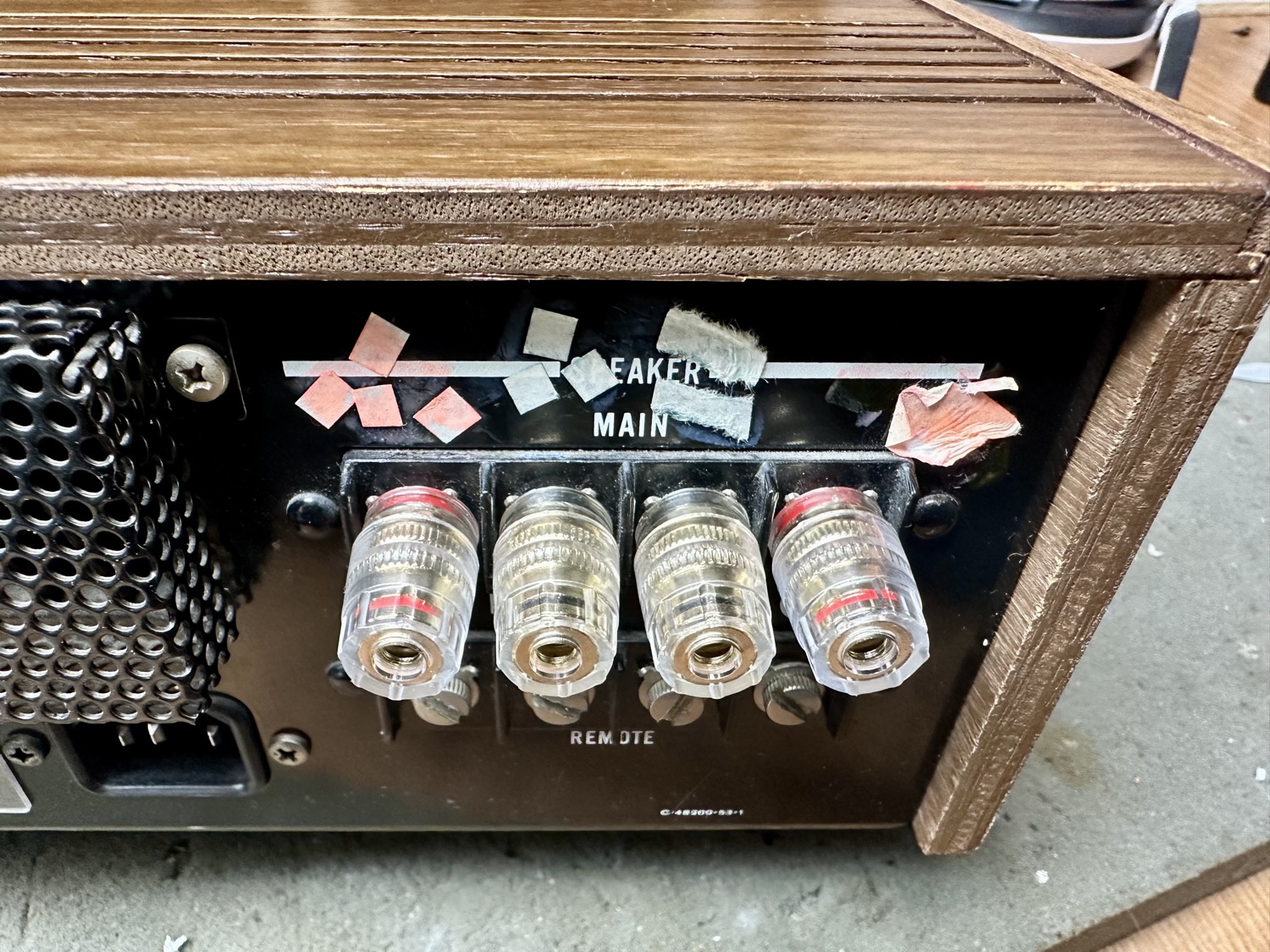

Vier luidspreker aansluitingen vervangen door banaan versies.

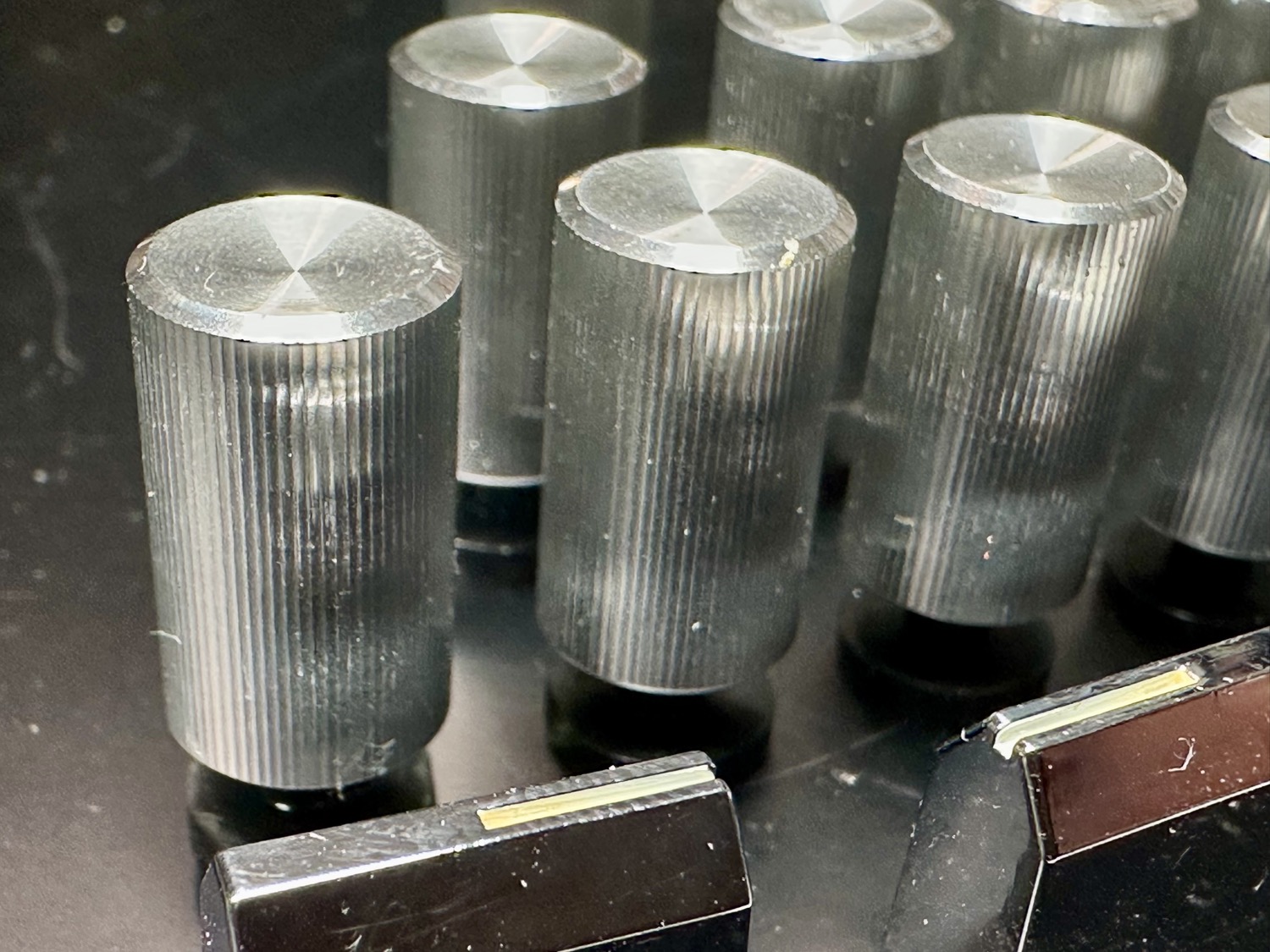

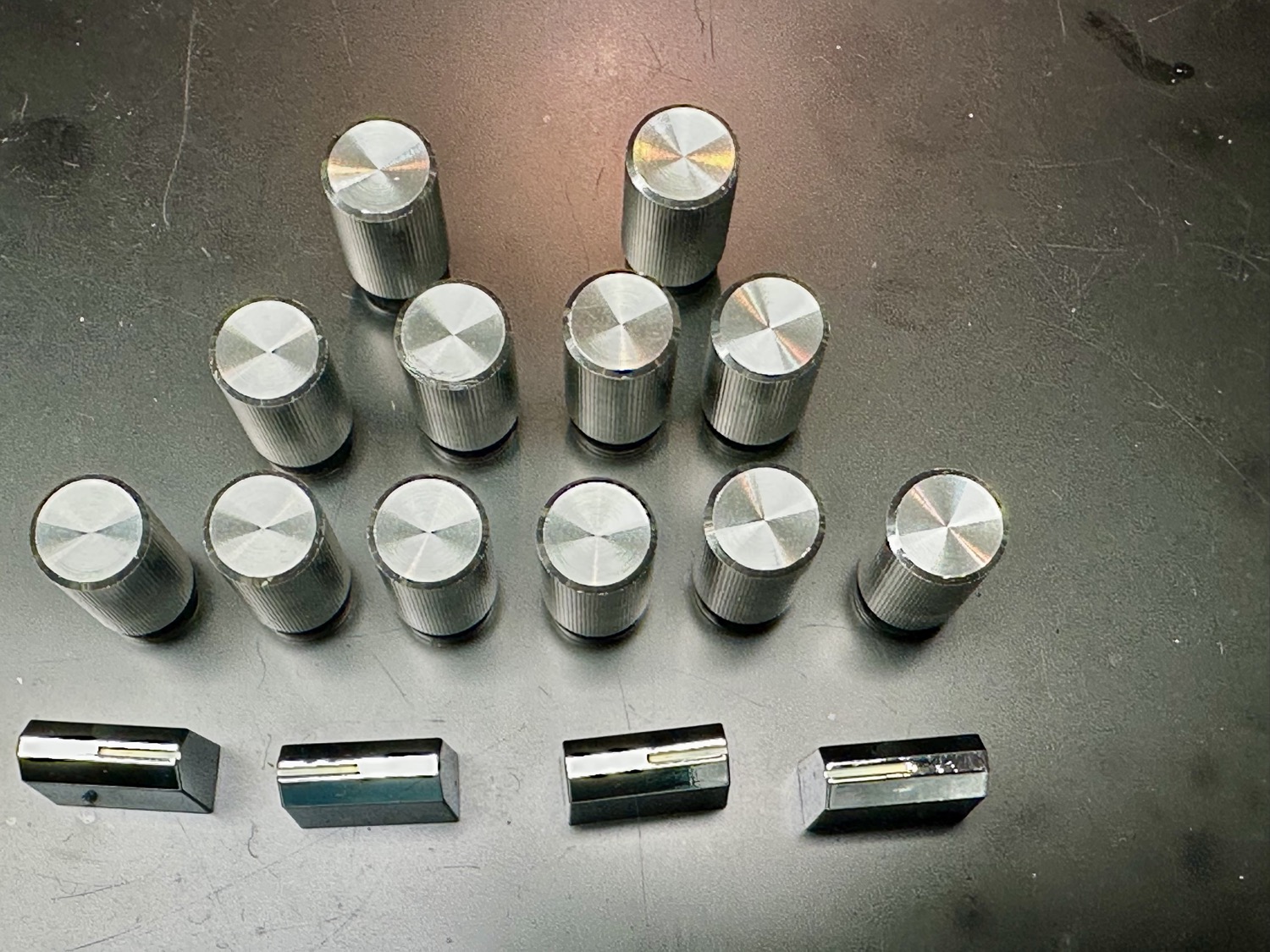

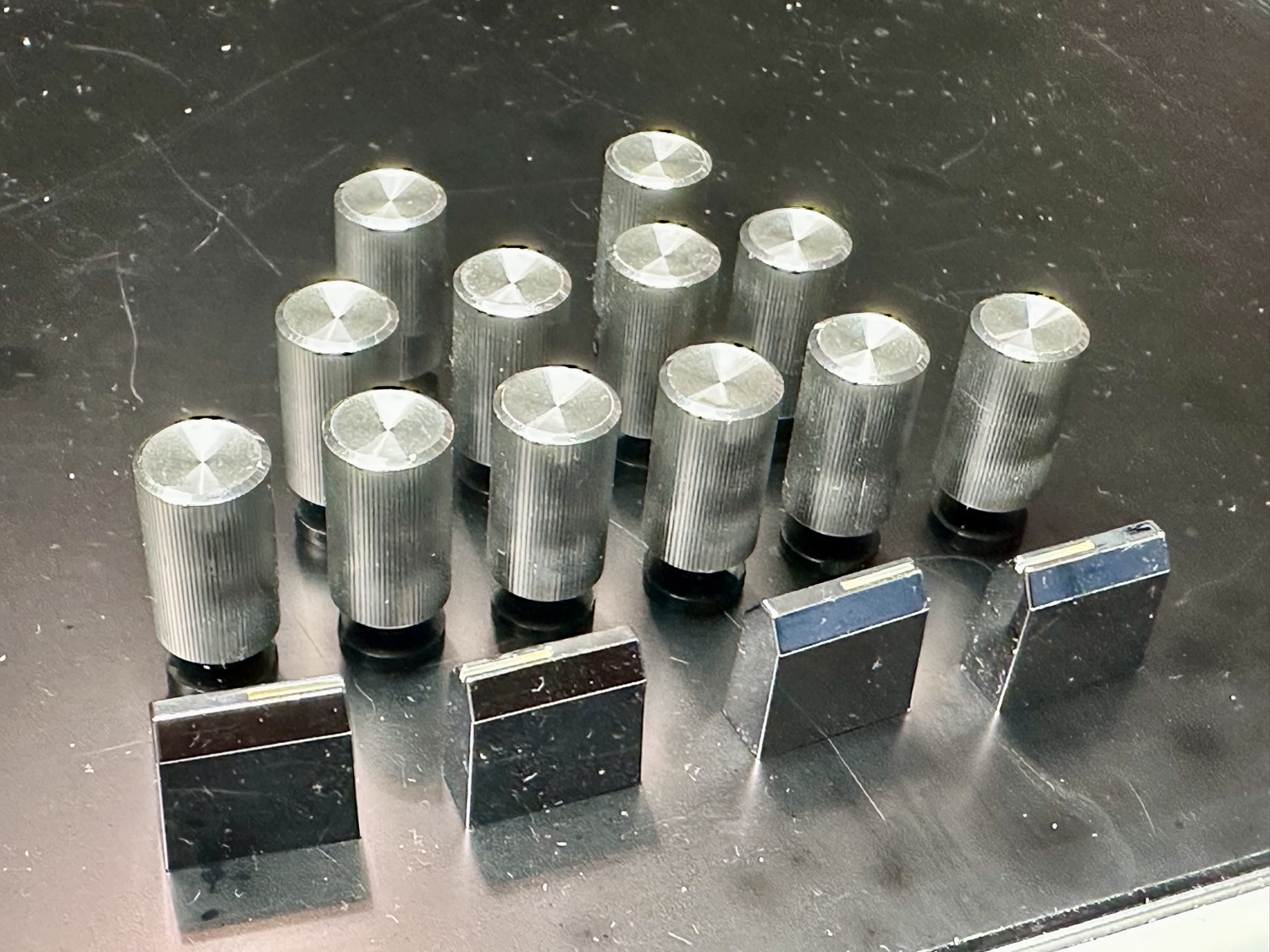

Knoppen in het ultrasoonbad gereinigd. Zijn weer vrij van alle opgebouwde vuil.

Eindoordeel:

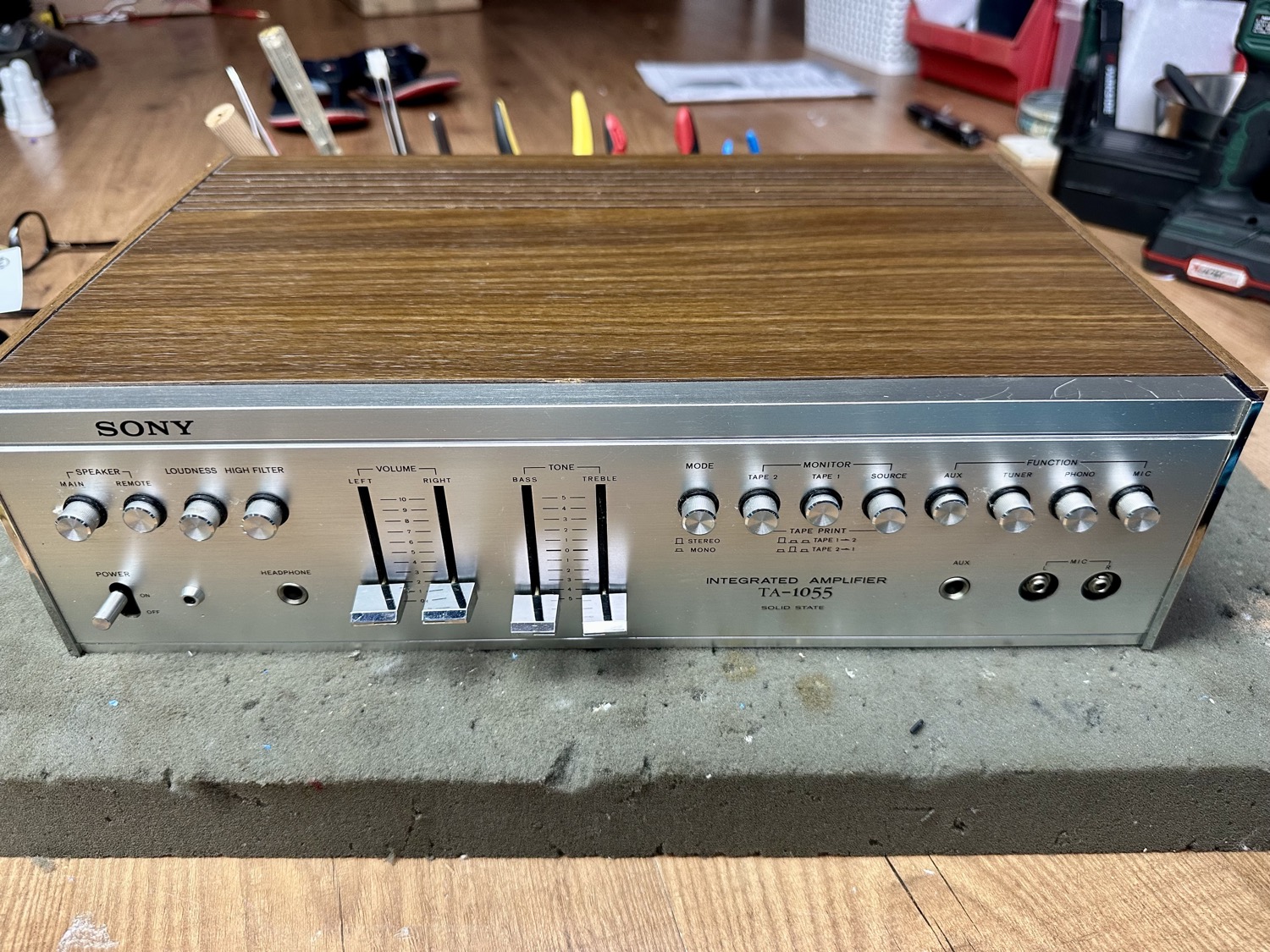

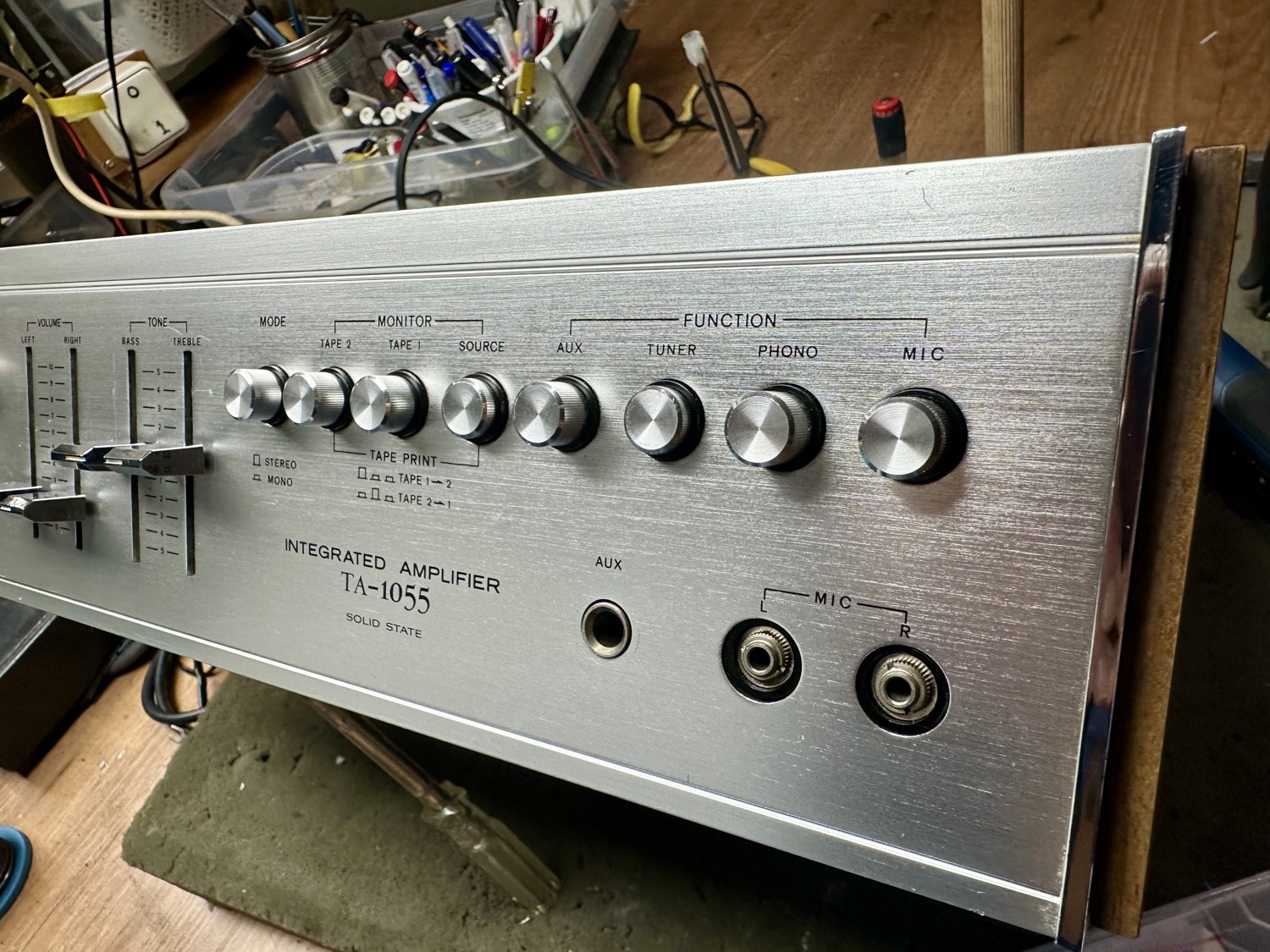

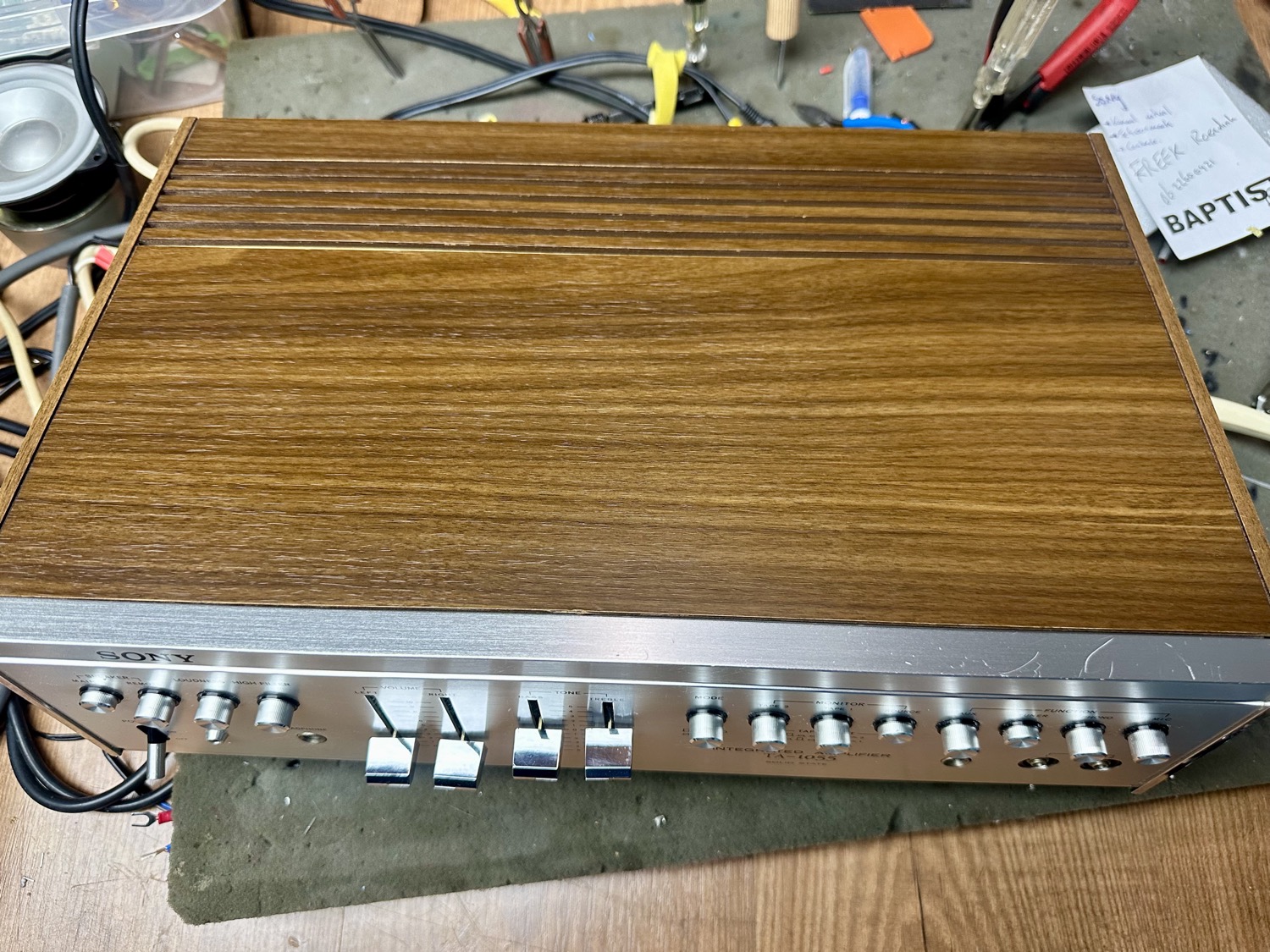

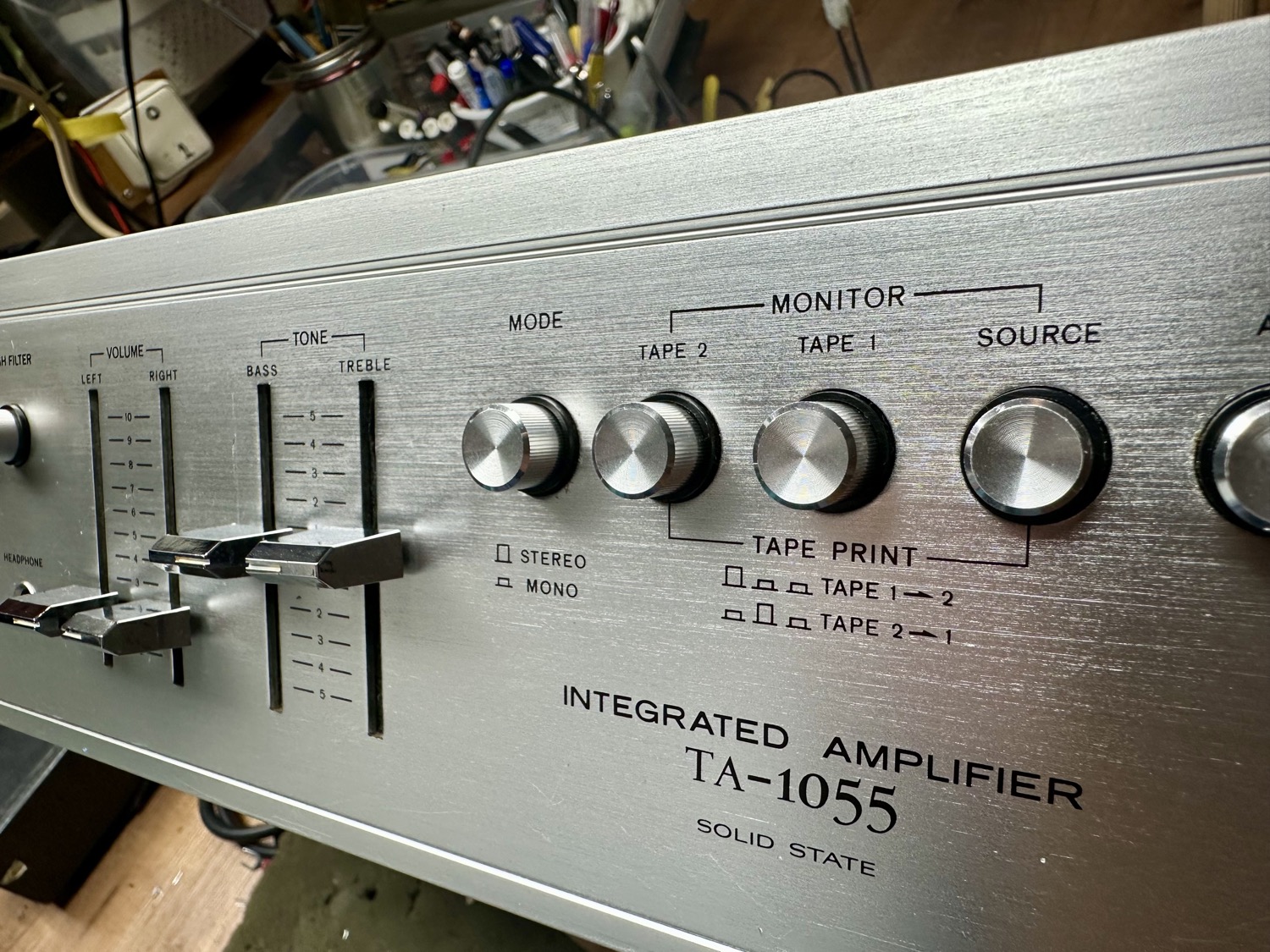

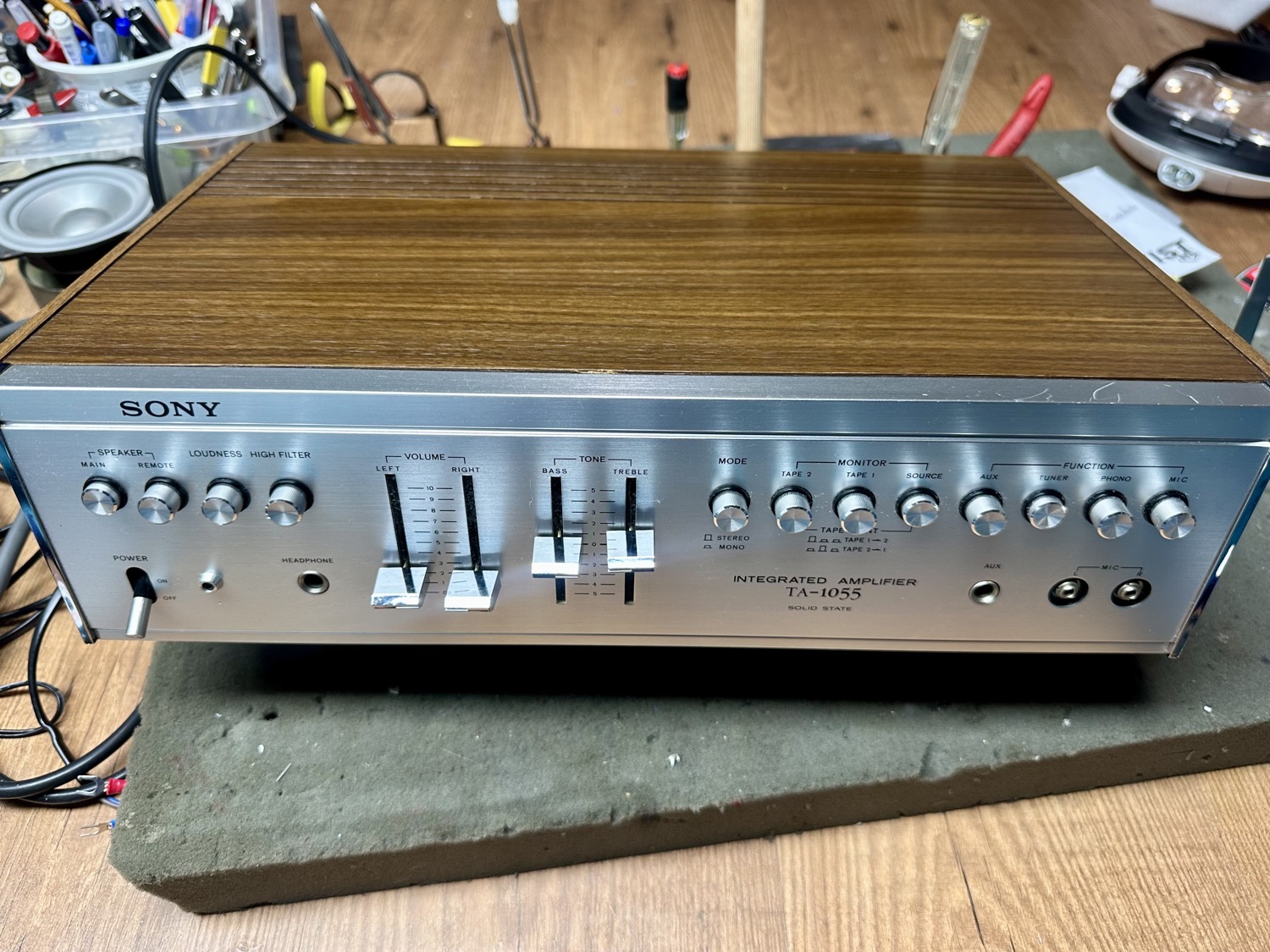

Daar staat hij, een echte Sony versterker uit de begin jaren 70. Met zijn kenmerkende ronde knoppen en vier verticale schuifpotmeters. Een mooie houten gefineerde behuizing en een Chrome en aluminium front.

Deze Sony TA-1055 had voor zijn tijd een heel net vermogen van 2x 23 watt bij 8 ohm. Door zijn lage dempingsfactor van 22 zal hij waarschijnlijk "vintage warm" klinken. Maar bij binnenkomst was er niks vintage warm aan. Slechts één kanaal werkte (redelijk) goed en het andere vertoonde de nodige kuren. Na het onderhoud en het vervangen van de nodige componenten kon hij weer in gebruik genomen worden.

Hoe klinkt de Sony TA-1055?

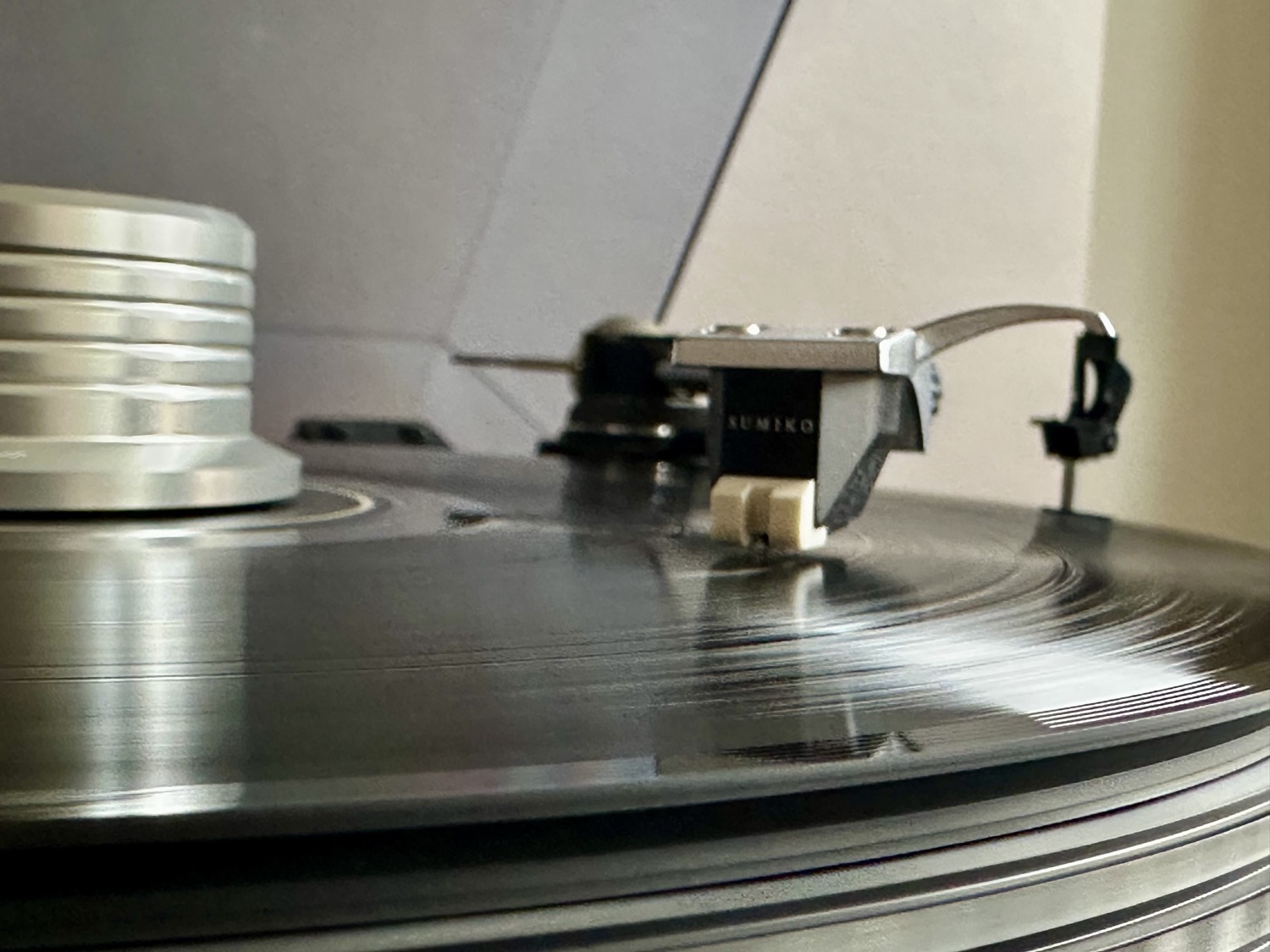

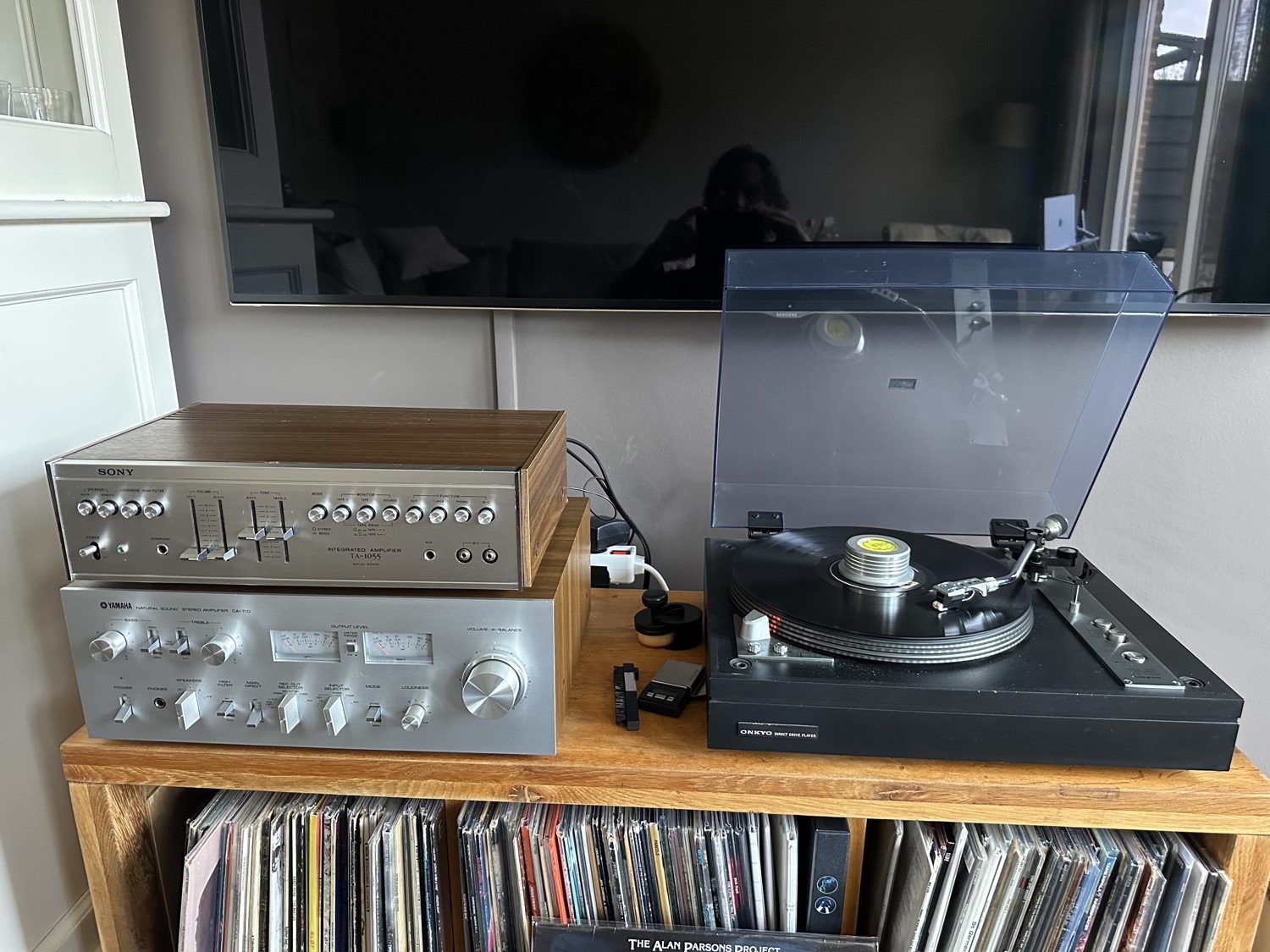

In mijn testopstelling moest mijn Yamaha CA-710 even plaatsmaken voor deze Sony. Mijn Onkyo CP-700m met Sumiko Rainier en Raspberry Pi Boss dac worden aangesloten op de ingangen. Mijn zelfbouw Wavecor DUHR speakers in Driade behuizing worden op de nieuwe banaan luidsprekeraansluitingen aangesloten.

De versterker heeft geen luidspreker inschakelrelais en daarom is het verstandig om, vóór het aanzetten, het volume naar 0 te draaien. Een subtiel groen lampje gaat branden wat aangeeft dat de versterker onder spanning staat.

Een mooie LP van The Alan Parsons Project - The turn of a friendly card - gaat op de Onkyo. Even wat stof eraf en de naald naar het begin verplaatsen. De armlifter naar beneden en het volume van de versterker wat omhoog schuiven. Is zo'n dubbele volume nu handig of juist lastig? Laten we het op "even wennen" houden.
De eerste klanken van deze geweldige band klinken veelbelovend. De bass en hogetonen mogen gewoon in het midden blijven staan. Een loudness aanzetten is uit den boze en heeft hij ook helemaal niet nodig. Dankzij de dempingsfactor van 22 klinkt hij namelijk al heerlijk warm en muzikaal.

Het was alweer even geleden dat ik deze versterker had gehoord maar man, man, man, wat klinkt hij eigenlijk lekker. Op een buurvriendelijk geluidsniveau is het echt genieten. Wat een knap stukje techniek is er in 1972 van de band komen rollen. Het is een heerlijke versterker om op laag volume uren naar te luisteren.

Ik heb geen vóór/na vergelijk kunnen doen van deze versterker omdat hij het niet goed deed. Ik denk echter dat de nieuwe koppelcondensatoren en transistoren een aanzienlijke verbetering hebben gegeven. Ik stop nu met schrijven en ga even verder genieten.

SONYTA-1055

Klacht:

Diagnose:

Reparatie:

Eindoordeel:

Hoe klinkt de Sony TA-1055?

Sony TA 1055 in luisteropstelling

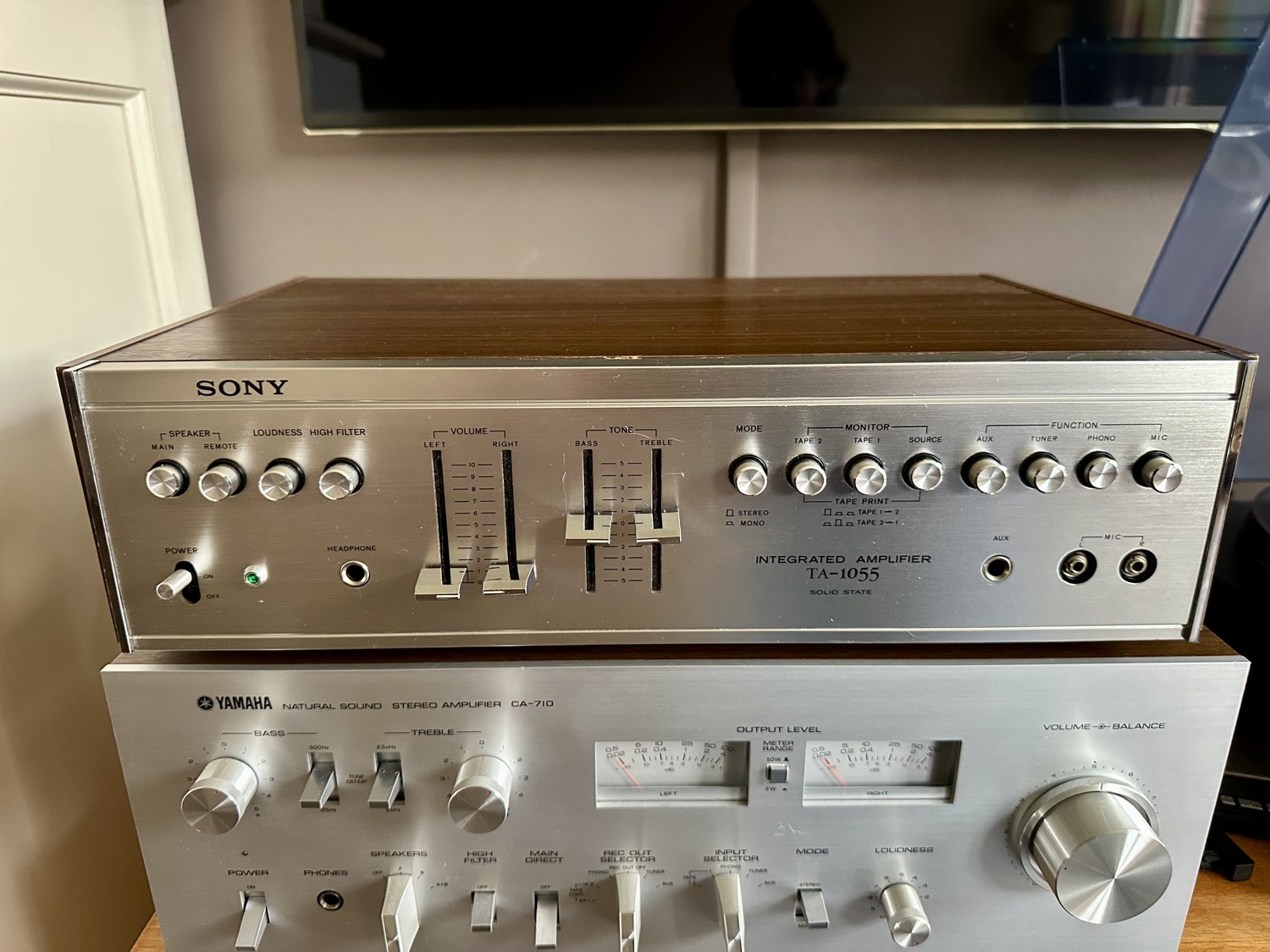

Sony TA 1055 bovenop Yamaha CA-710
