SONY
TA-F4A

Klacht:

Mooiie oude Sony versterker heeft onderhoud nodig. Hij klinkt wat dof en er is een groot verschil tussen links en rechts.

Diagnose:

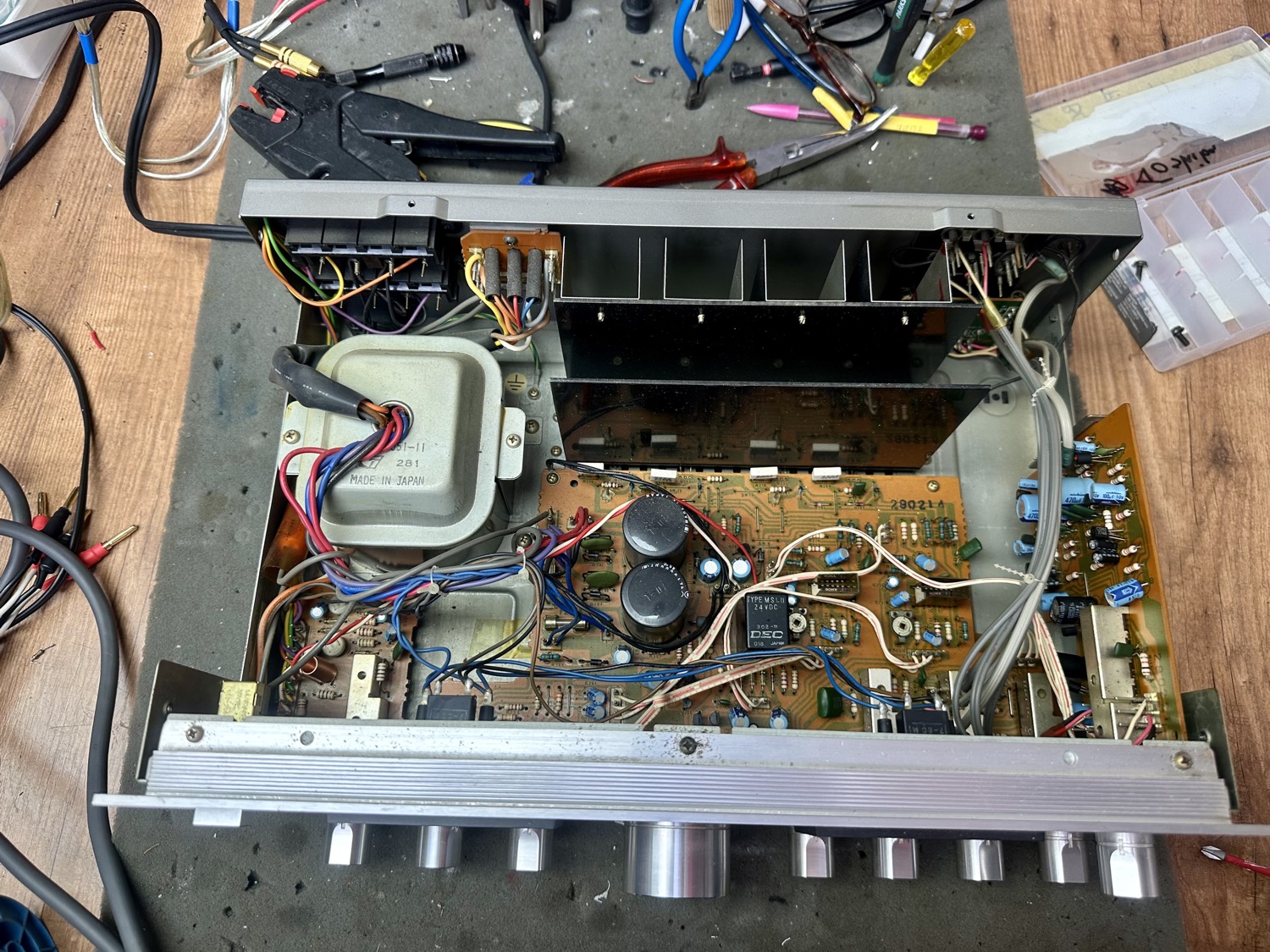

Eenvoudige opbouw met relatief weinig koppelcondensatoren.
De voedingscondensatoren meten nog goed.

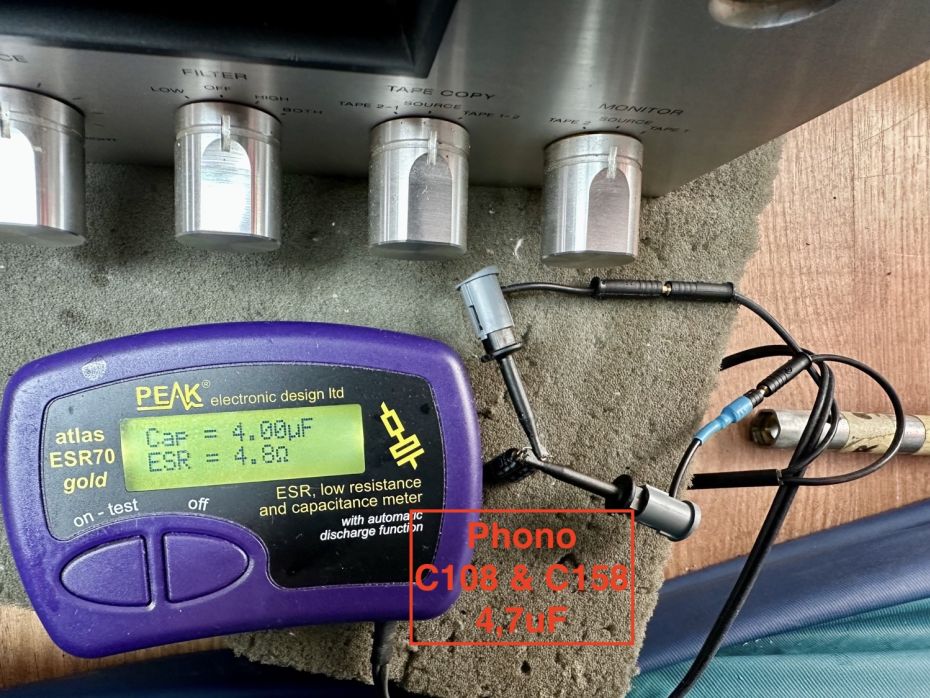

De koppelcondensatoren, zes stuks, moeten vervangen worden.
Ingangsspanning van 220V naar 240V omzetten is mogelijk maar wordt niet in de Service Manual beschreven.

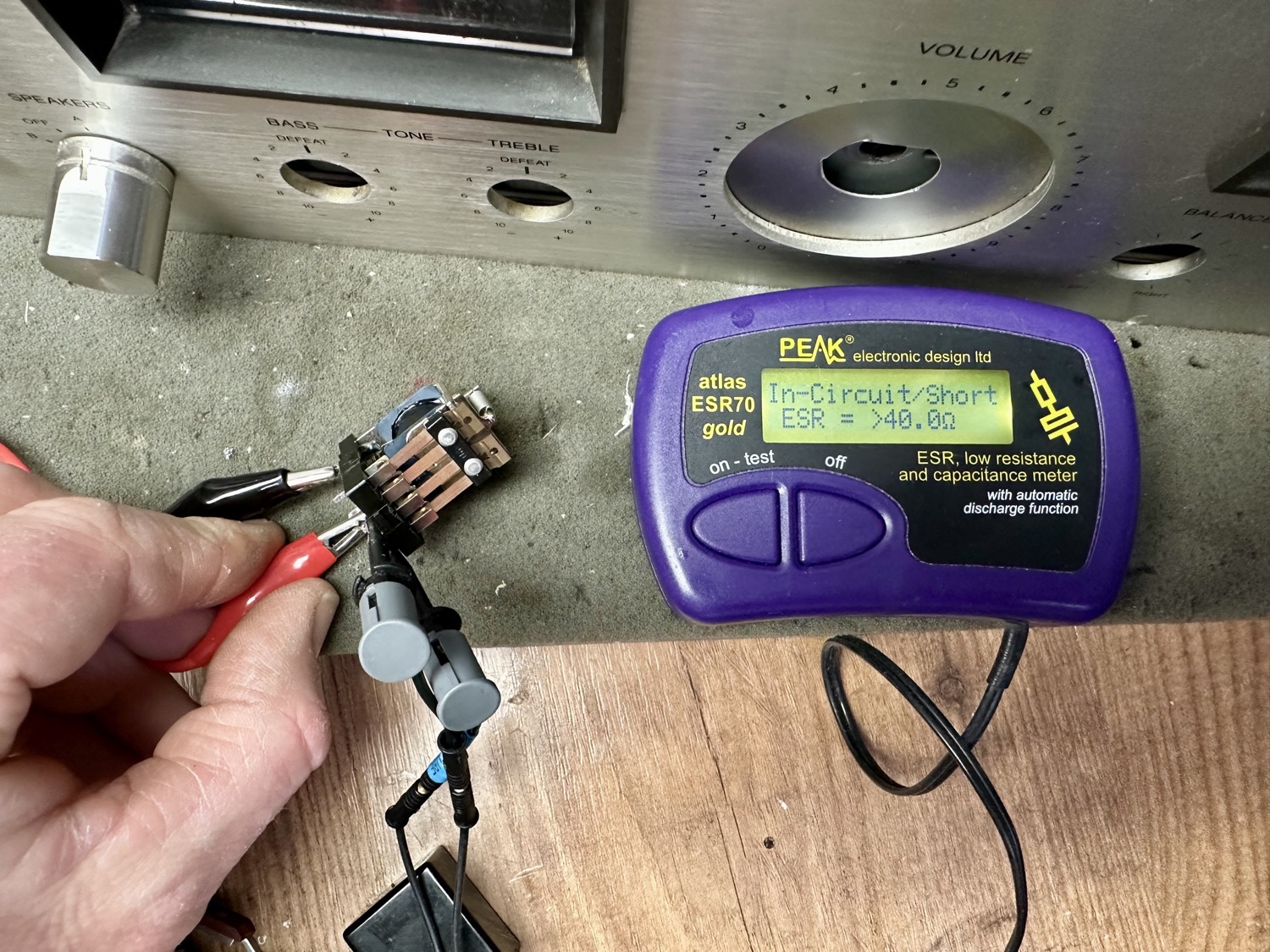

Relais uitgeslodeerd en doorgemeten. Extreem slechte meetwaardes!

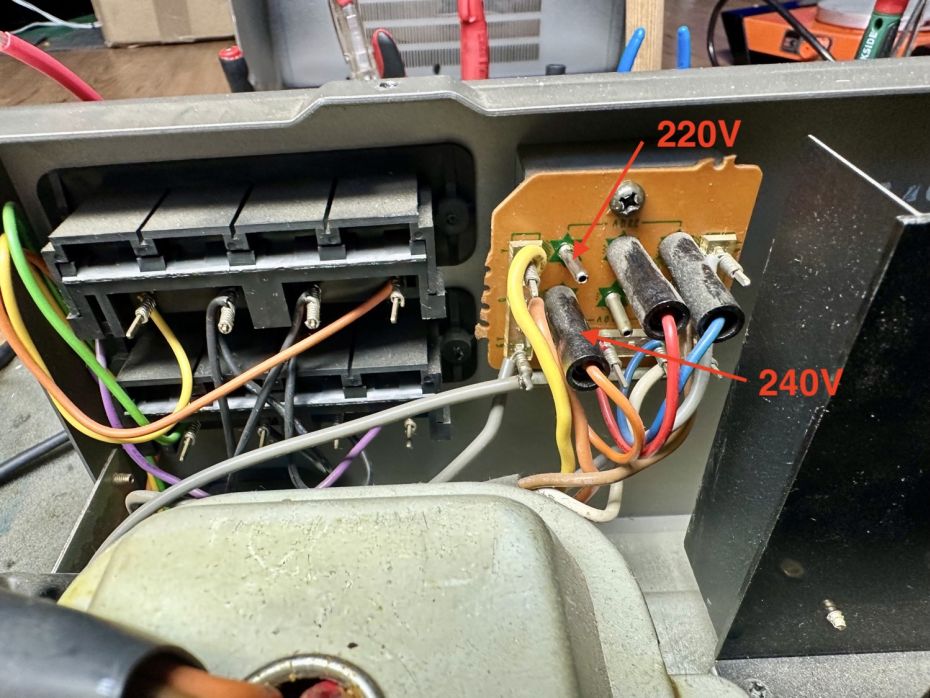

Sony TA-F4A versterker 220V naar 240V omzetten

Reparatie:

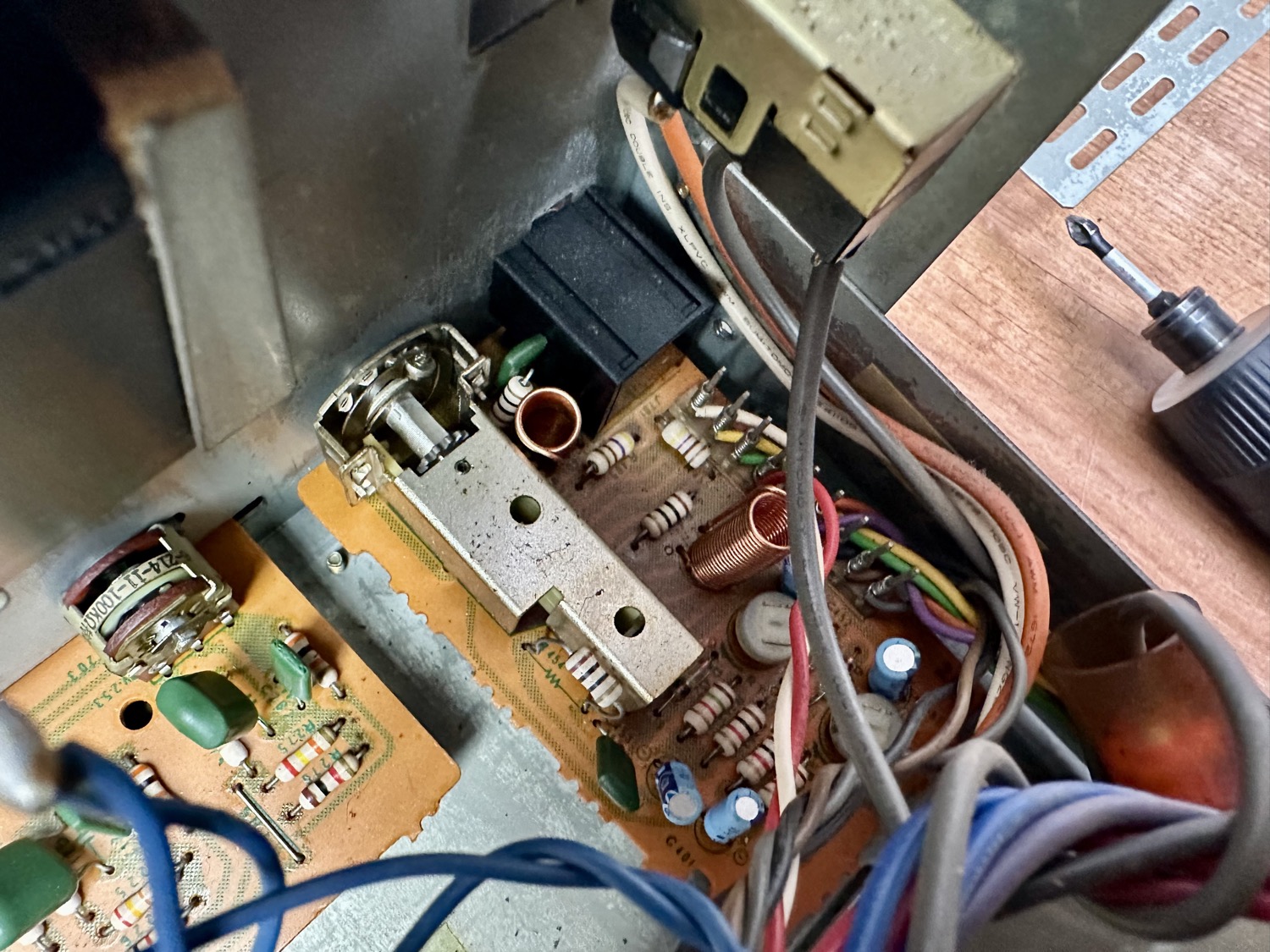

Alle potmeters en schakelaars met DeOxid D5 gereinigd.

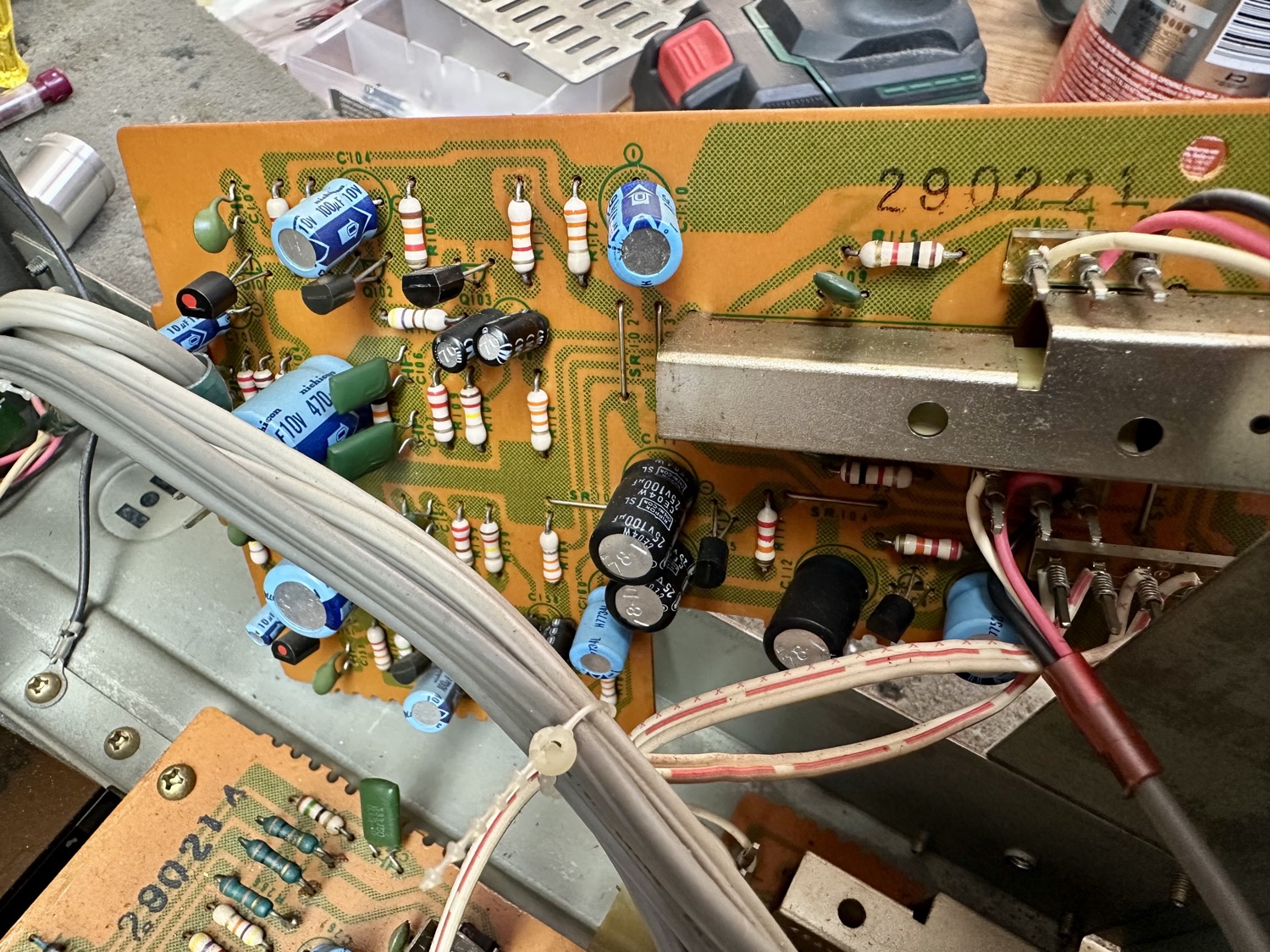

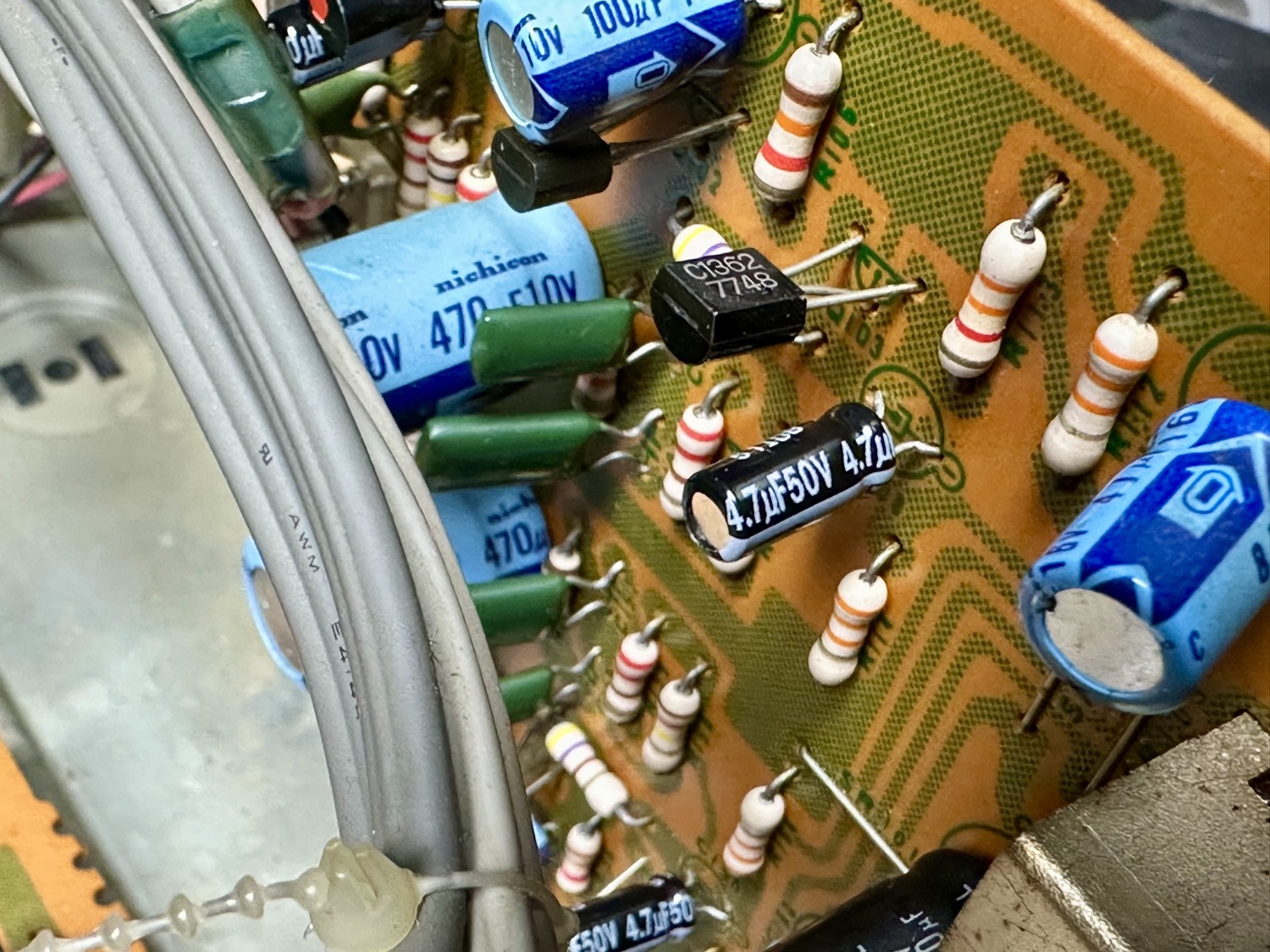

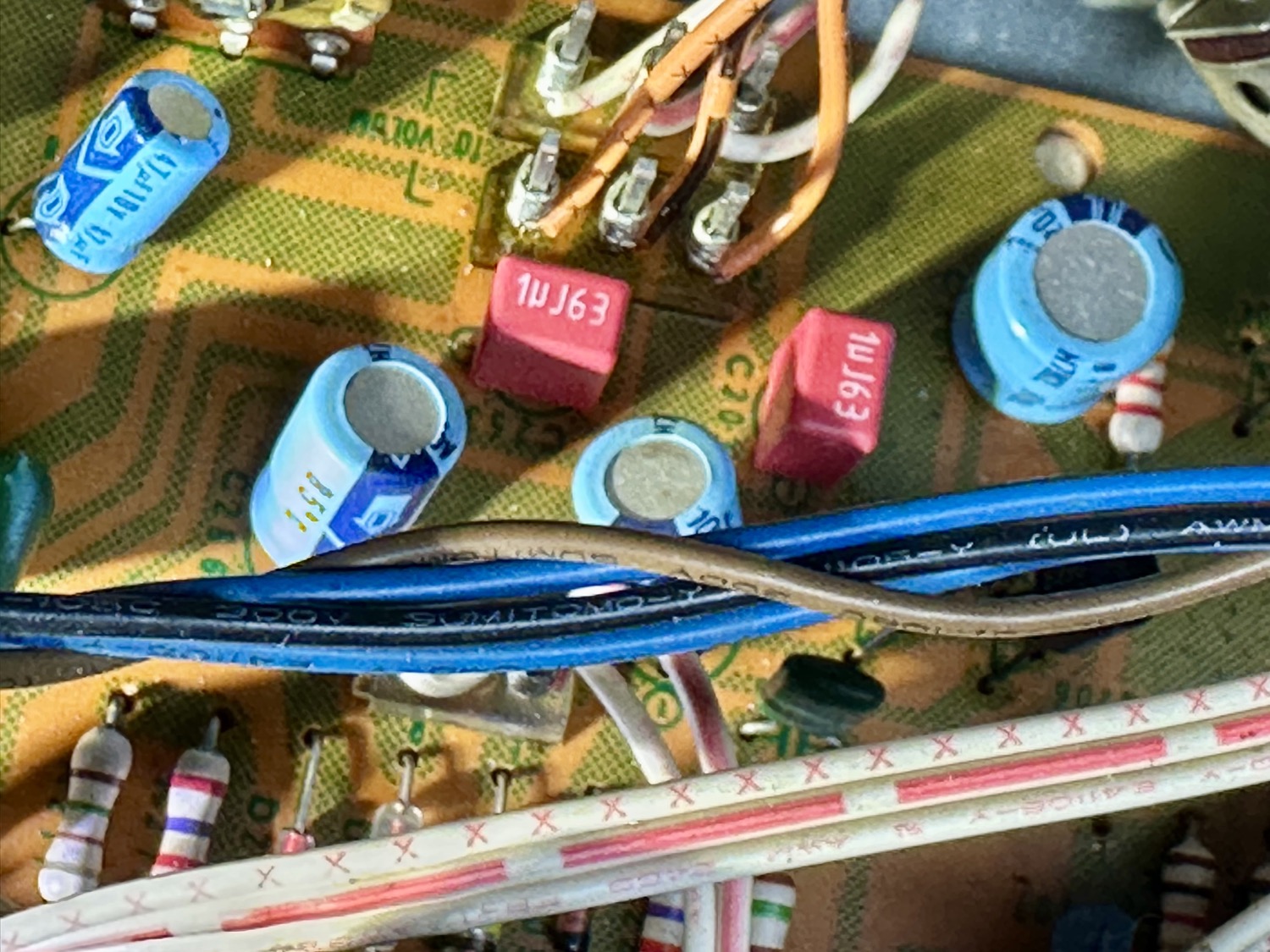

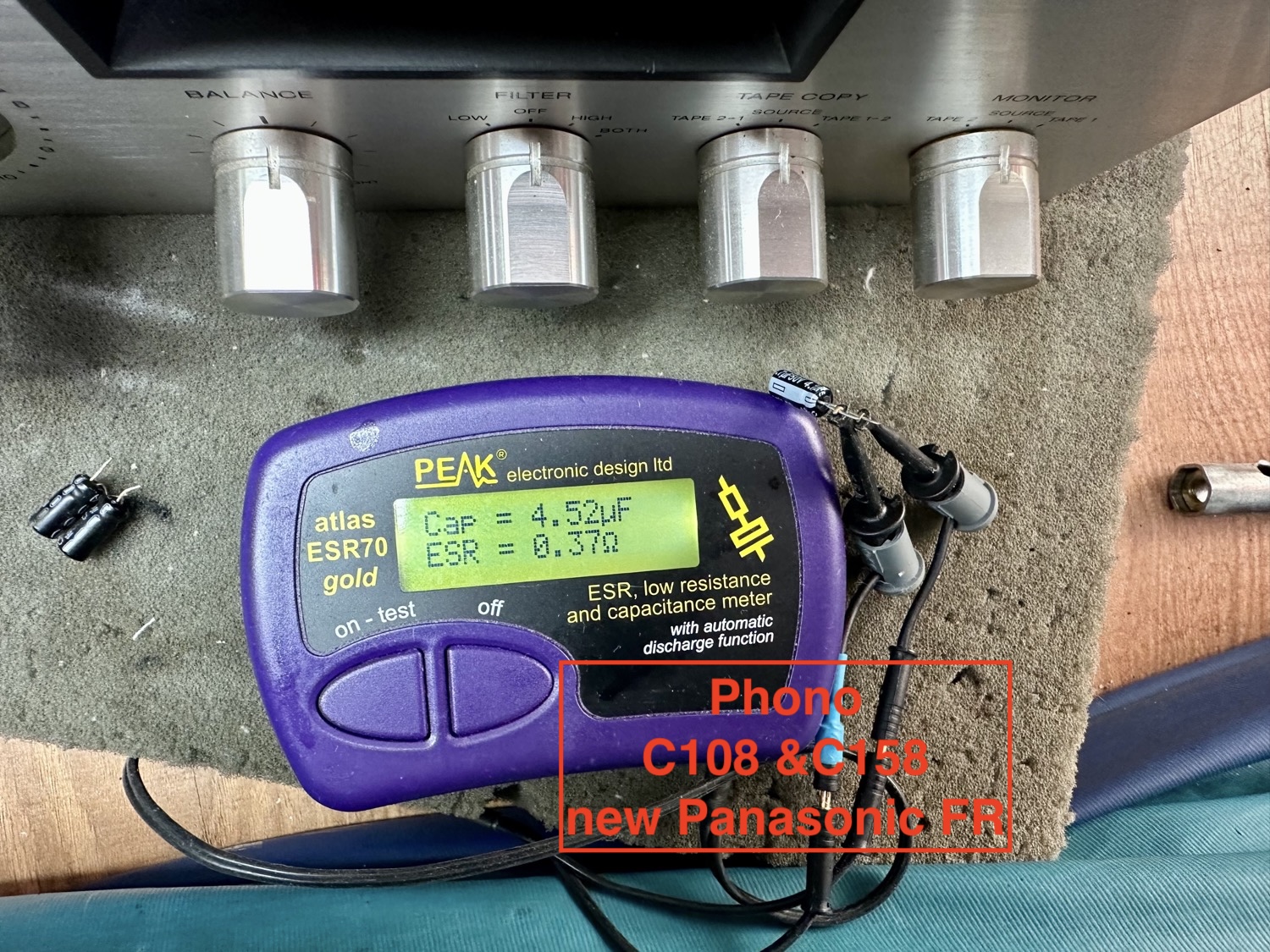

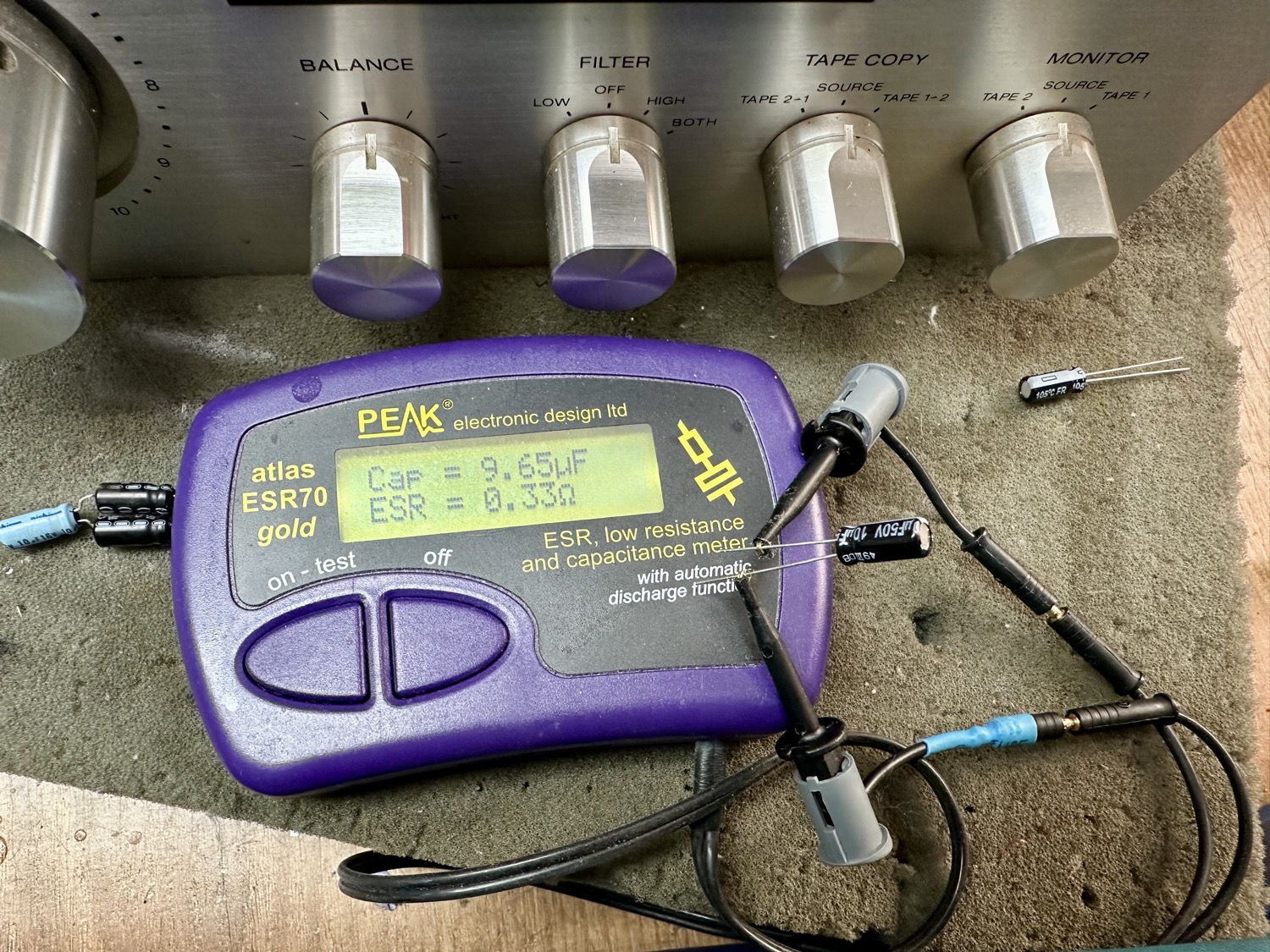

Zes koppelcondensatoren vervangen door Wima en Panasonic.

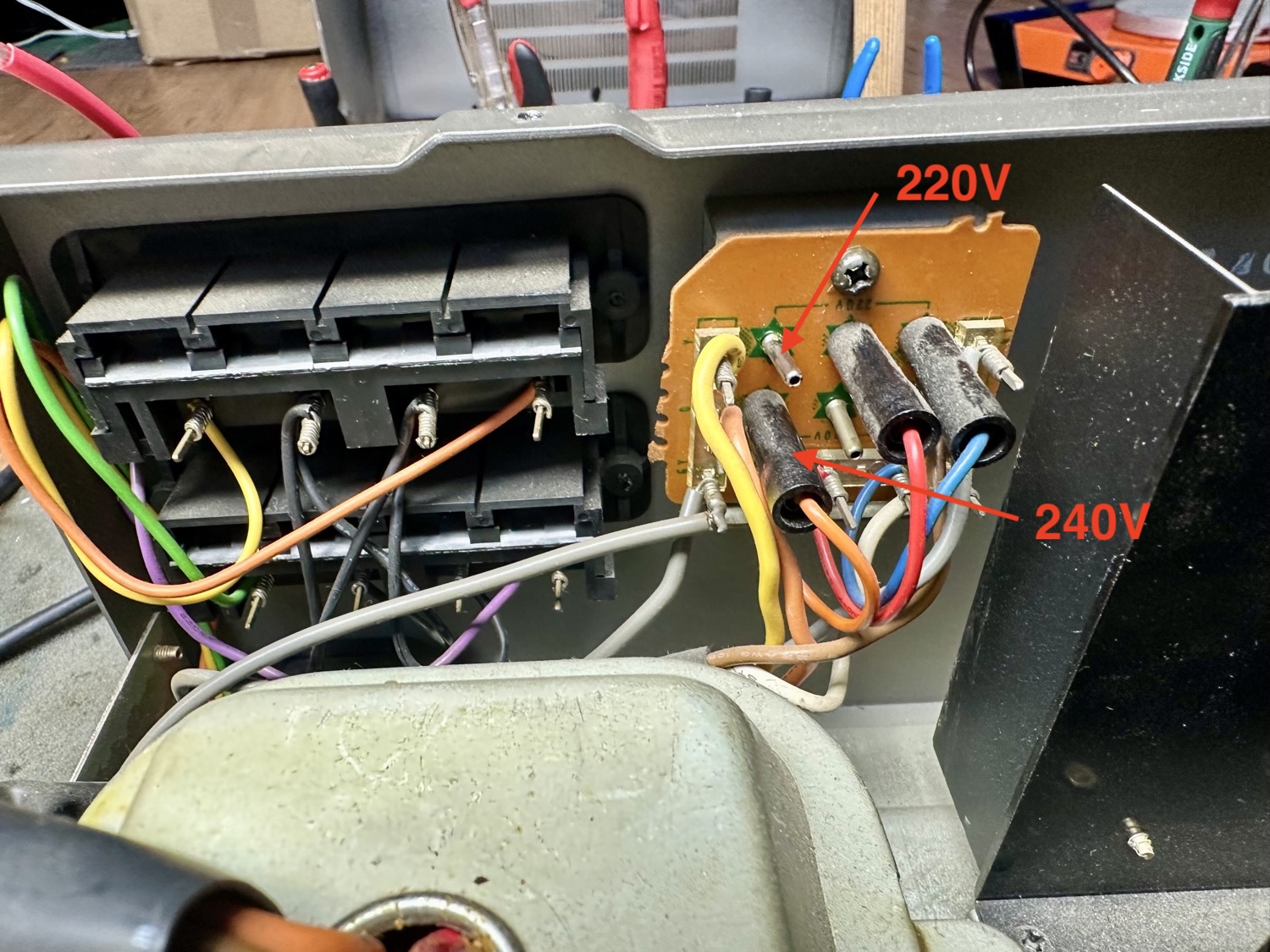

220V naar 240V omgezet.

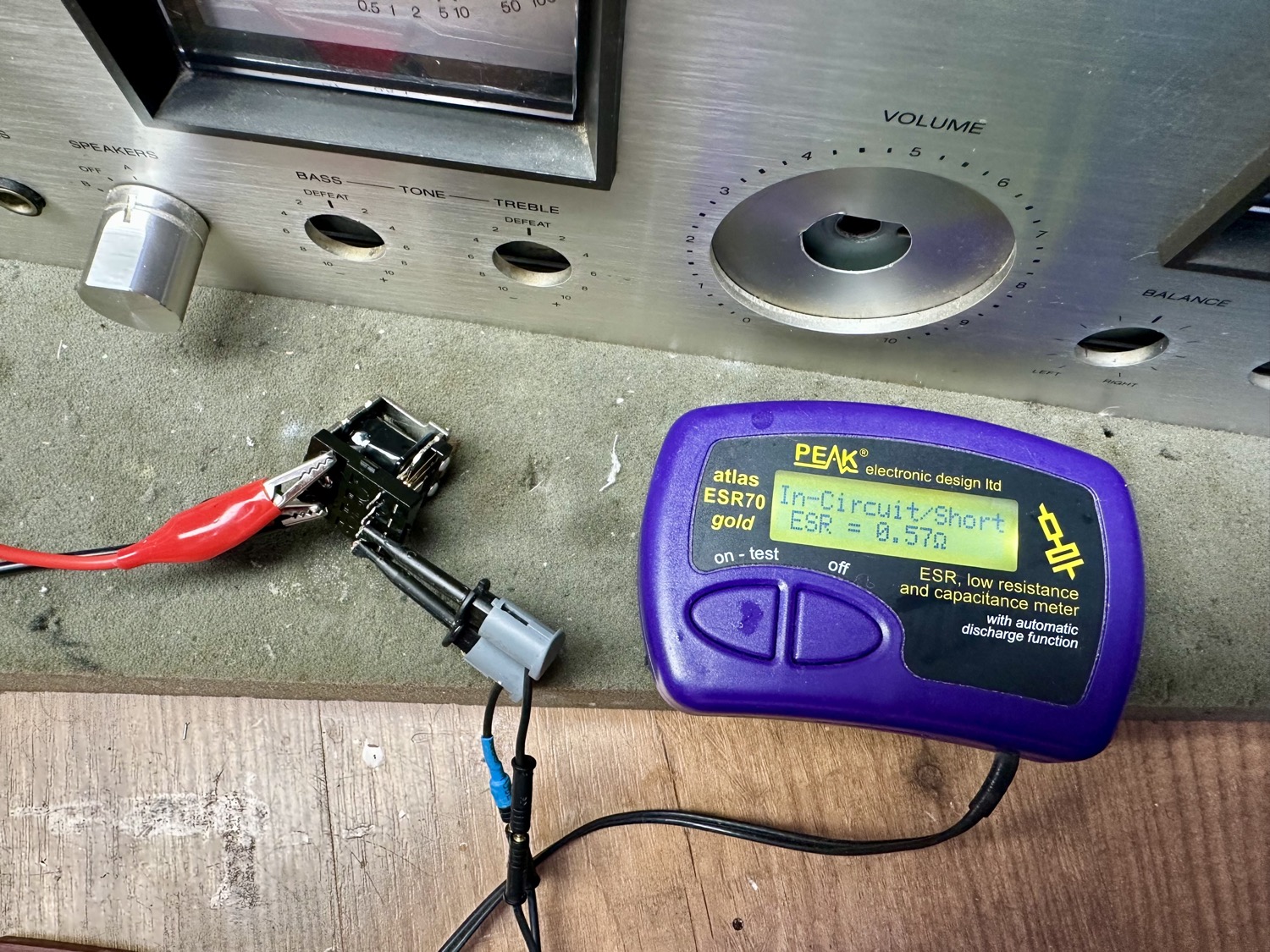

Relais meerdere keren schoongemaakt en nu hele goede meetwaardes.

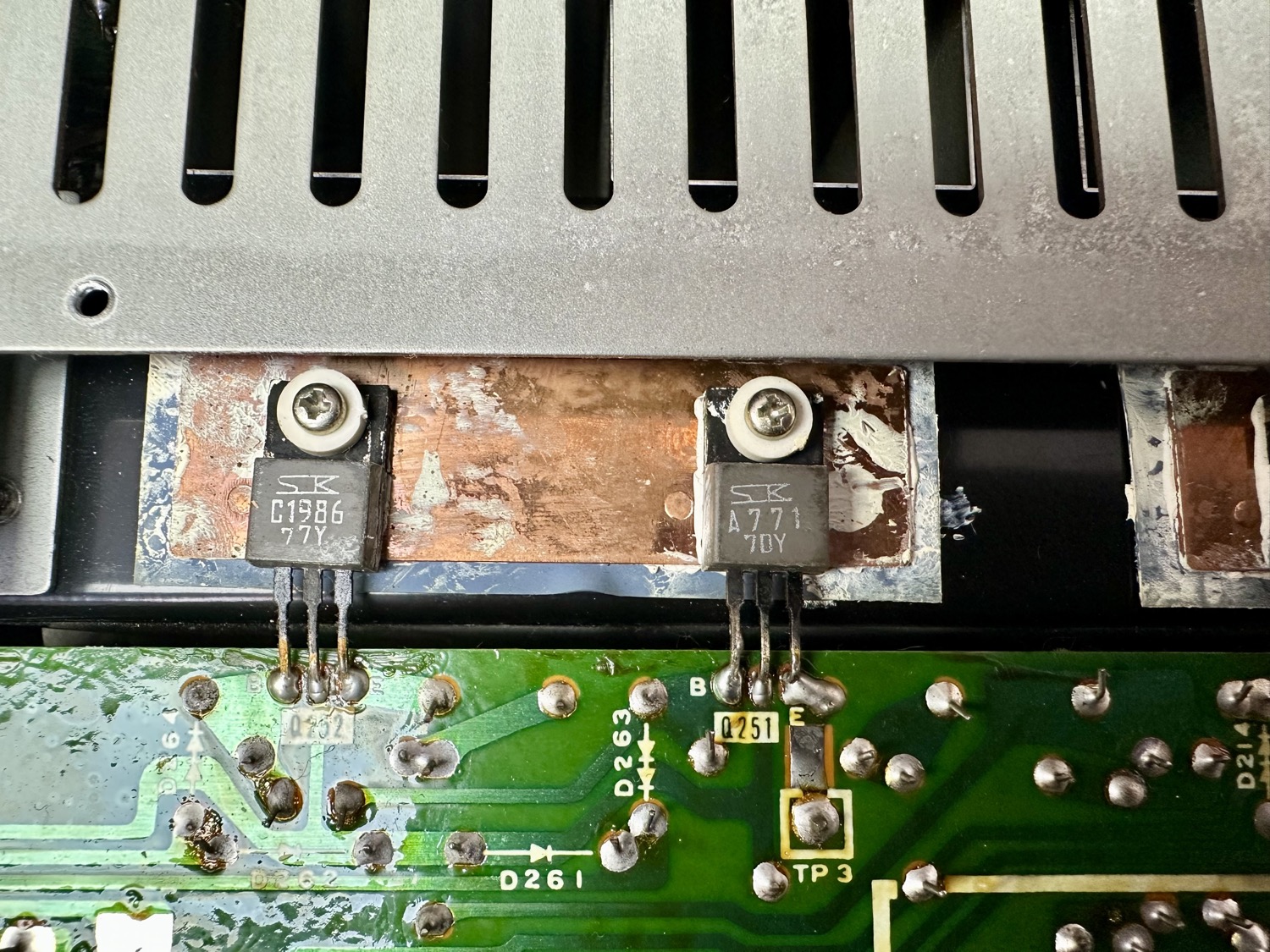

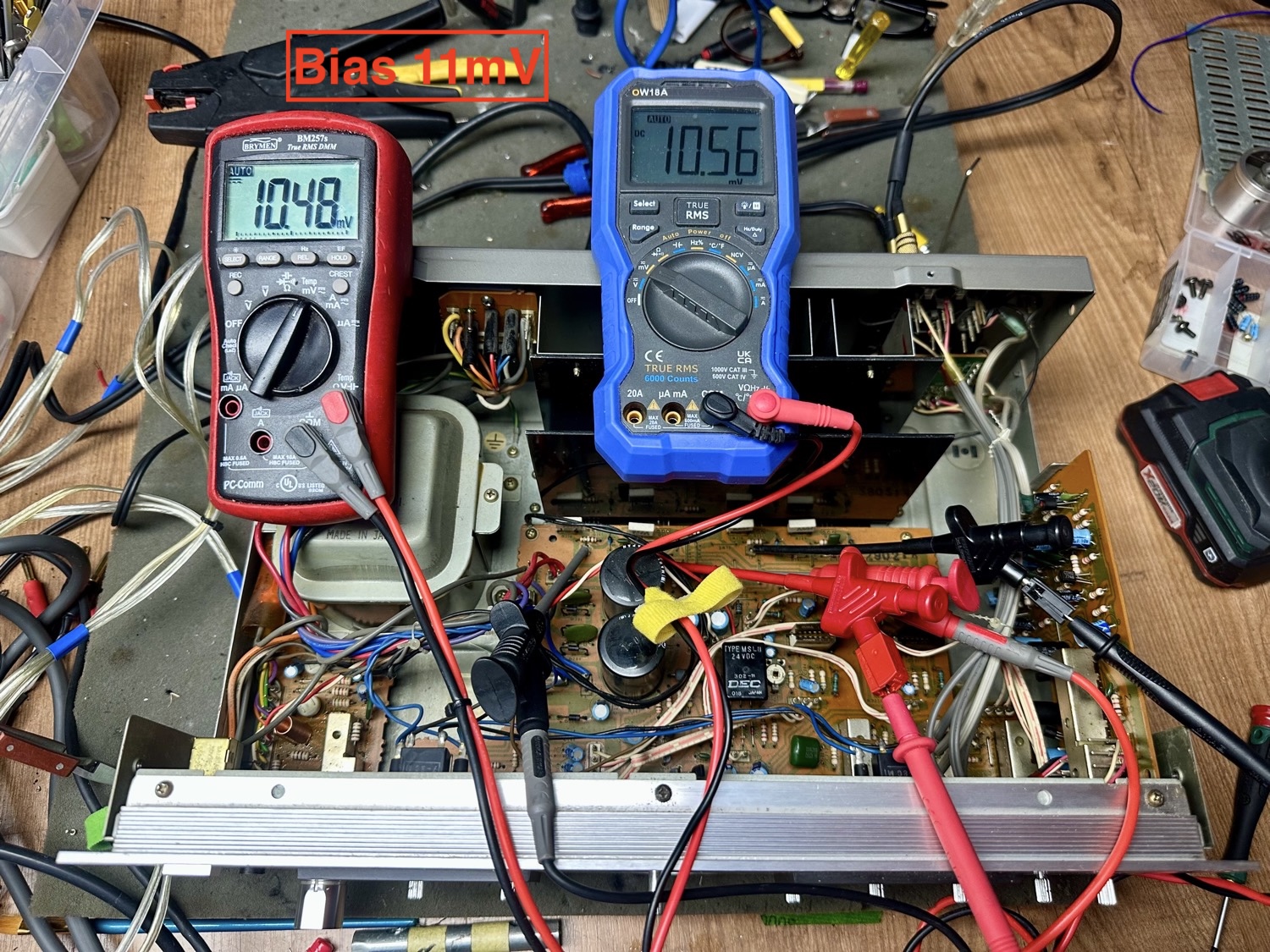

Versterker ruststroom, Bias, afgeregeld op 11mV.

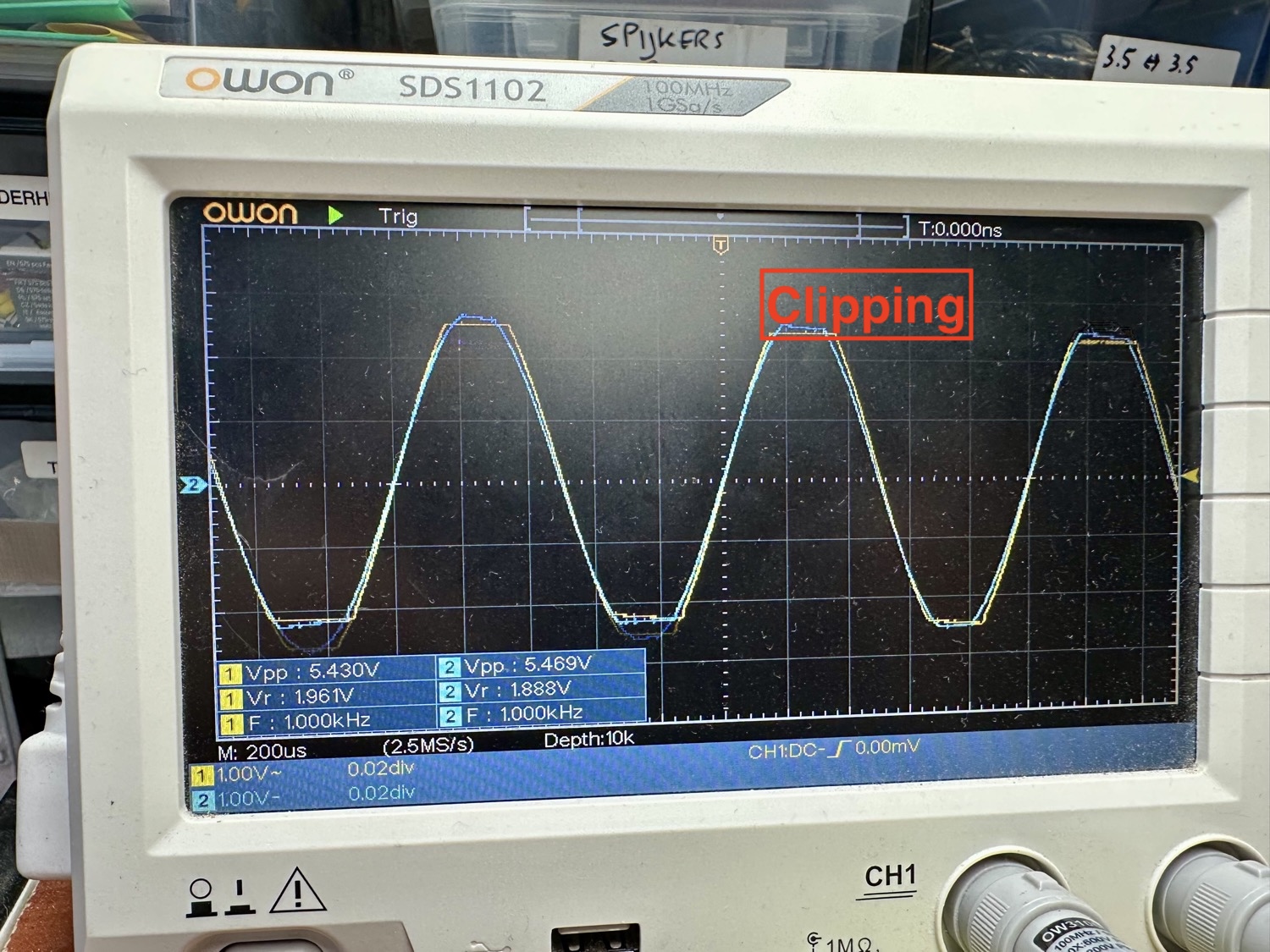

Versterker uitvoerig getest en maximale vermogen en clipping inzichtelijk gemaakt op de oscilloscoop.

Eindoordeel:

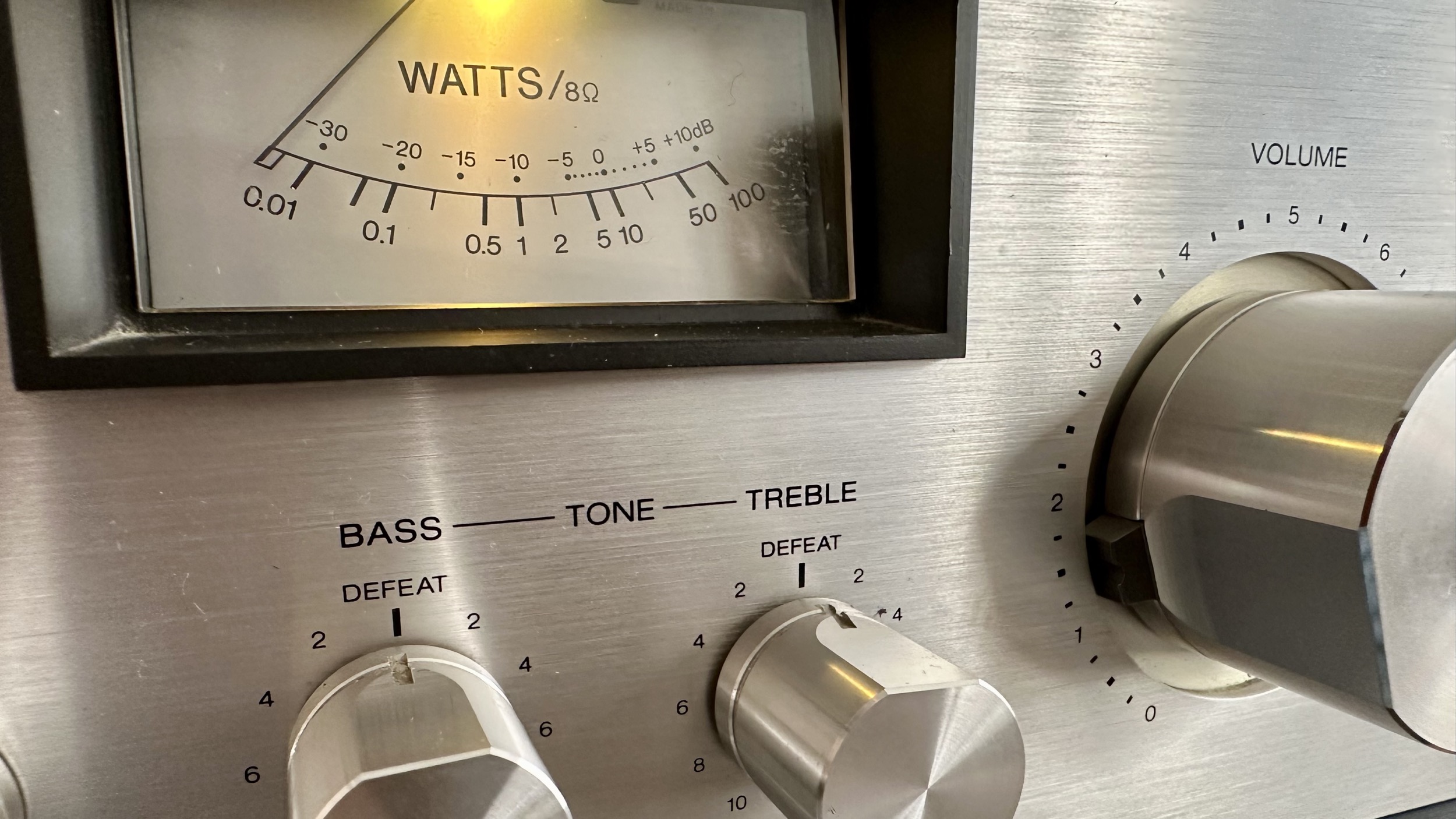

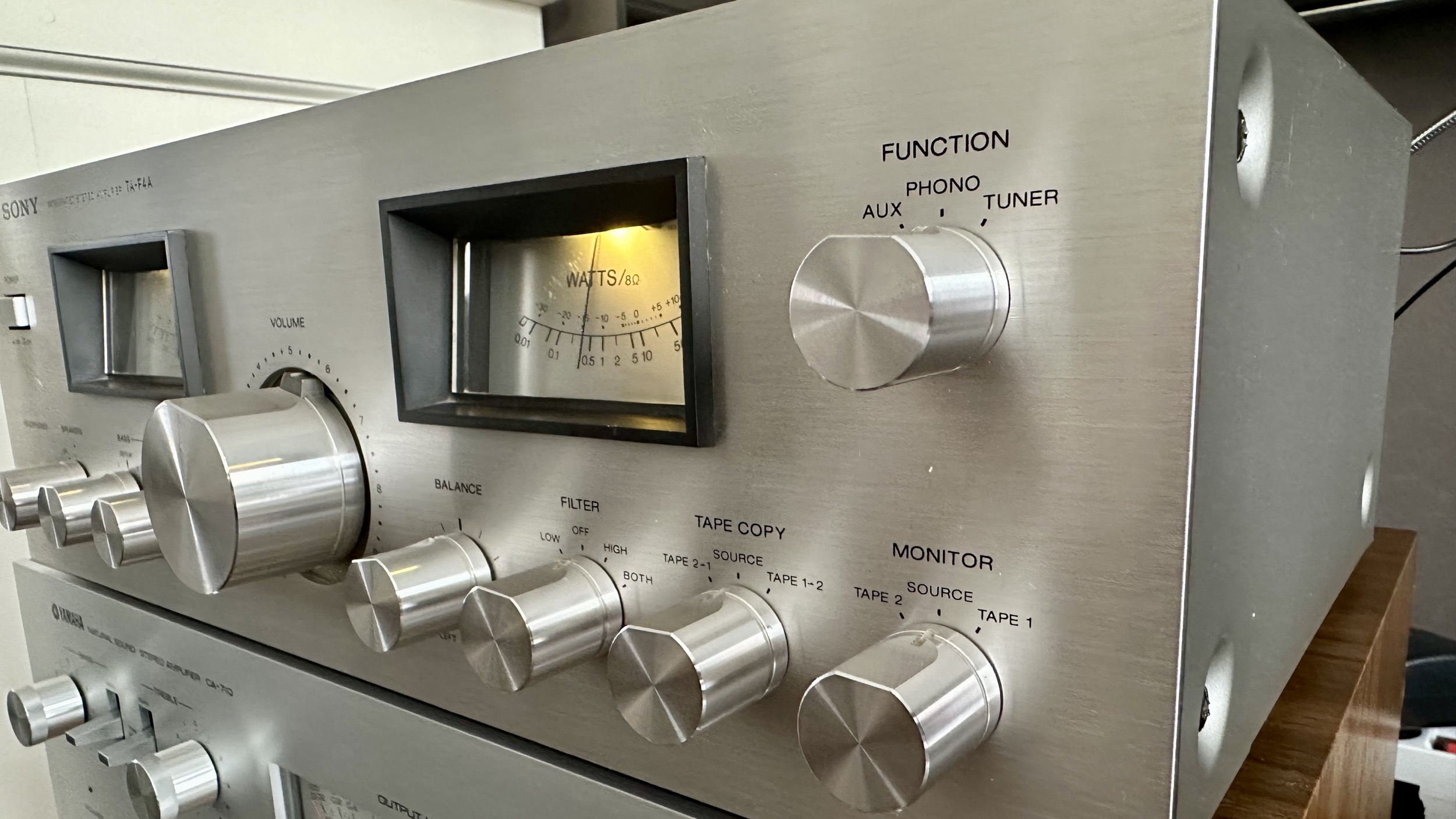

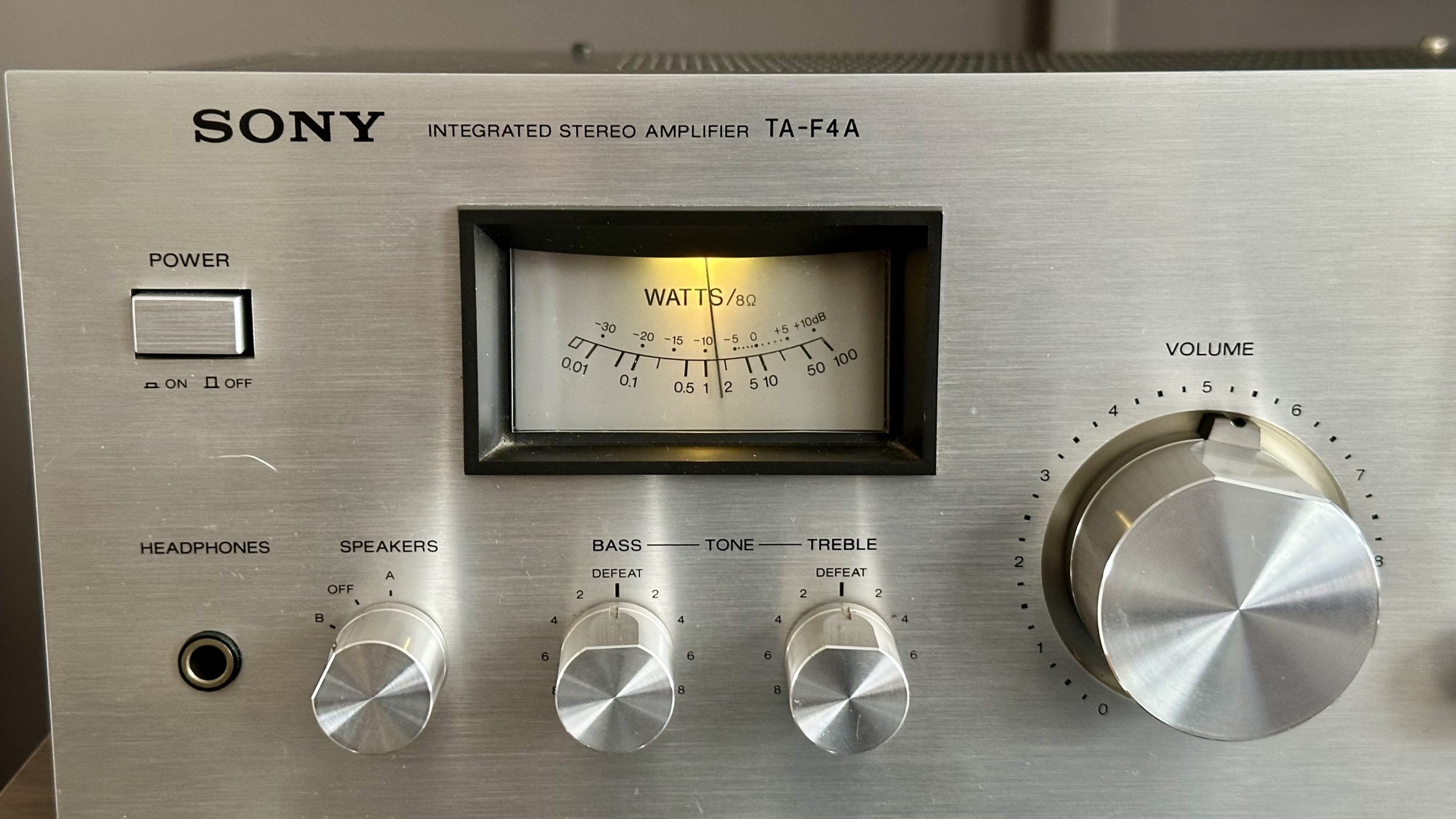

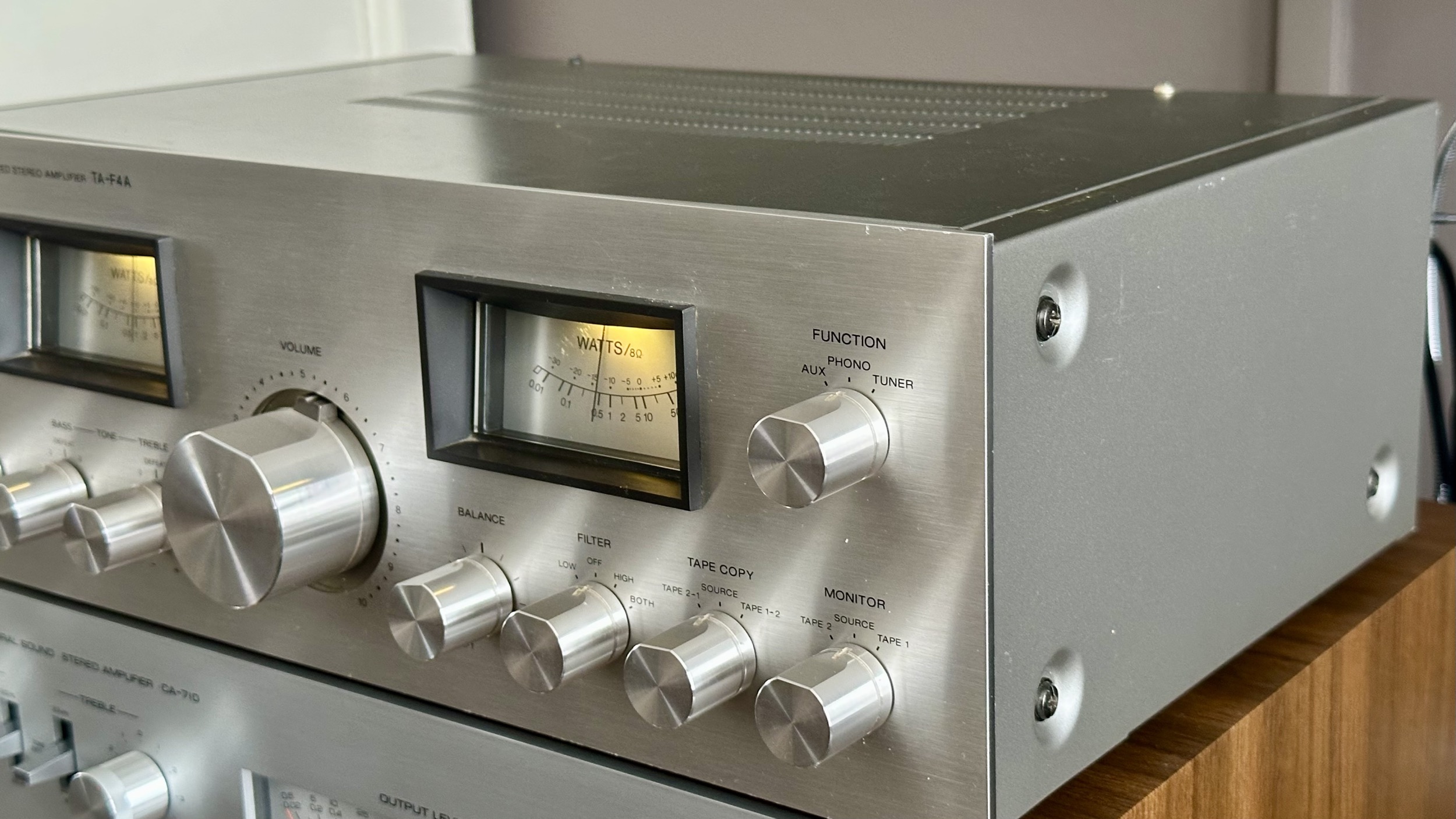

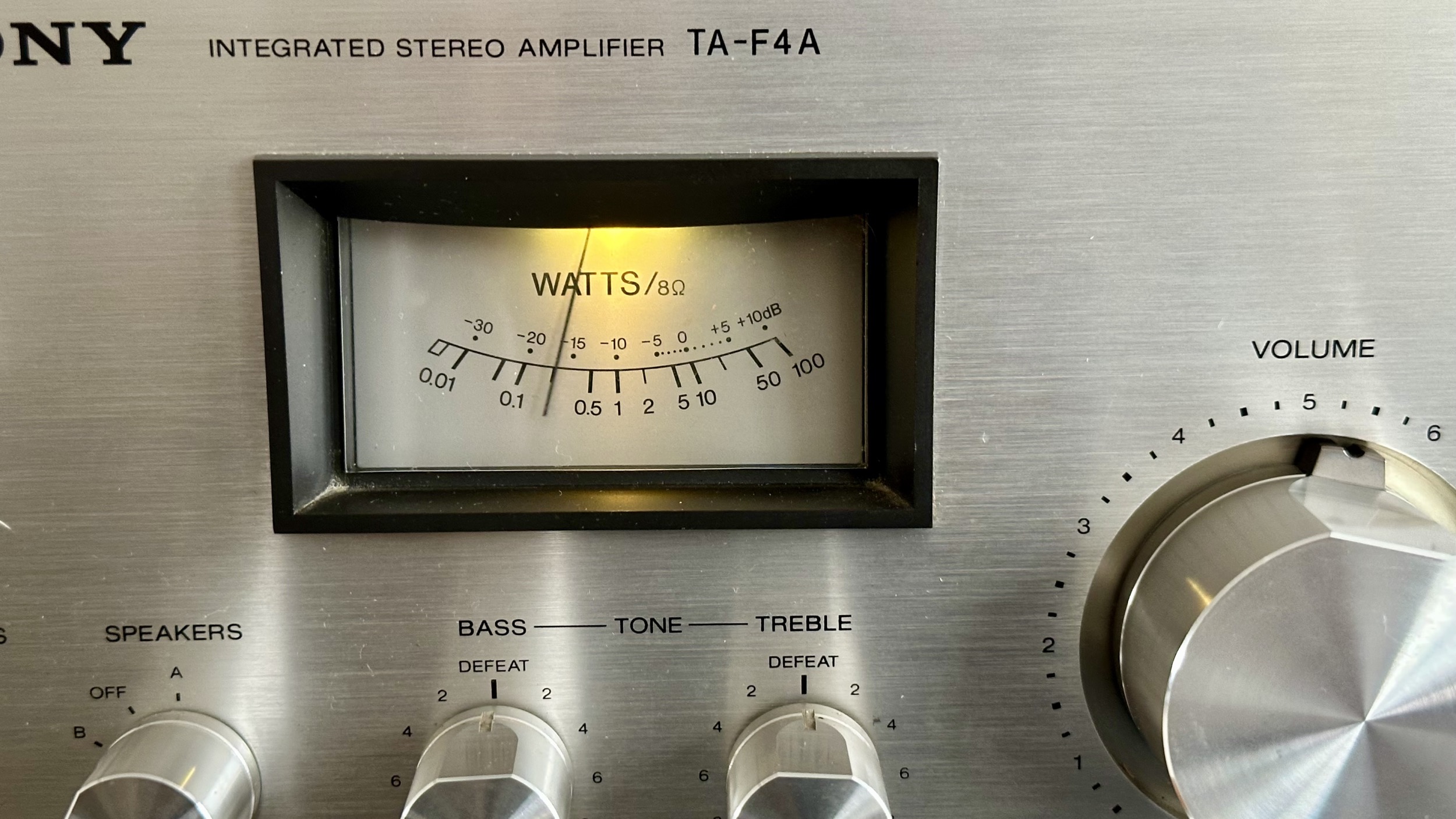

We gaan even terug in de tijd. Het is 1979 en je bent op zoek naar een mooie versterker. Ik verwacht dat deze Sony TA-F4A versterker je direct op was gevallen. De twee mooie VU meters met zwarte rand, de grote volumeknop precies in het midden en de overige schakelaars en potmeters daar links en rechts naast. Dit moet voor die tijd over zijn gekomen als een krachtige jongen. Spierballen en een dik vermogen van wel 40 watt per kanaal. Met deze Sony kon je een echte disco beginnen.

Na 45 jaar ziet dit exemplaar er nog bijzonder goed uit. Waarschijnlijk is hij niet voor de disco gebruikt en heeft de eigenaar hem altijd netjes in een kast (donkerbruin eiken verwacht ik) gestalt. Wekelijks nam moeder de vrouw dan de kast af met een stofdoek en maandelijks wat boenwas. Maar van de stereoset moest ze afblijven. Dat is techniek en daar begreep ze toch niets van. Net als het reinigen van vader zijn auto (hij noemde hem waarschijnlijk "de wagen") zal ook deze Sony door hem zijn vertroeteld. Met in zijn grote handen het uiterst zachte originele Sony stofdoekje gleed hij dan licht sensueel langs de knoppen. De volumeknop kreeg dan wat extra aandacht. Deze is voorzien van een heerlijk klik-mechanisme wat je iedere keer weer doet afvragen waarom dat verdwenen is.

En dan, zaterdagmiddag, na de schoonmaak van de "oto" en het reinigen van de stereoset kon vader gaan genieten van zijn welverdiende rust. Een stofvrije langspeelplaat wordt op de Sony platenspeler gelegd. De kap wordt zachtjes gesloten en met slecht één druk op de Play toets zal de volautomatische platenspeler in werking worden gezet. De arm maakt een schokkerige beweging naar boven om vervolgens in een rechte lijn richting de rand van de plaat te verplaatsen. Eenmaal daar aangekomen zakt de arm naar beneden en komt de naald met de plaat in contact. Tijd om de volumeknop wat open te draaien. De eerste kraakjes en tikjes geven aan dat de muziek al snel door de Sony luidsprekers zal klinken. Vader komt in de stemming na het horen van zijn nieuwste Bach aanwinst.

Zittend in zijn grote stoel, met links zijn sigaar en rechts zijn borreltje voelt vader zich een echte man. Al luisterend zwijmelt hij weg bij zijn lievelingsnummer.

Hoe klinkt deze Sony versterker?

Gebaseerd op vader zijn voldane glimlach is dit de hemel op aarde. Vijf en veertig jaar later mag ik concluderen dat er versterkers zijn die beter klinken maar de looks missen.
