Klacht:
Slechts één kanaal werkt. Maar ook dit werkende kanaal klinkt wat minder goed.
Diagnose:

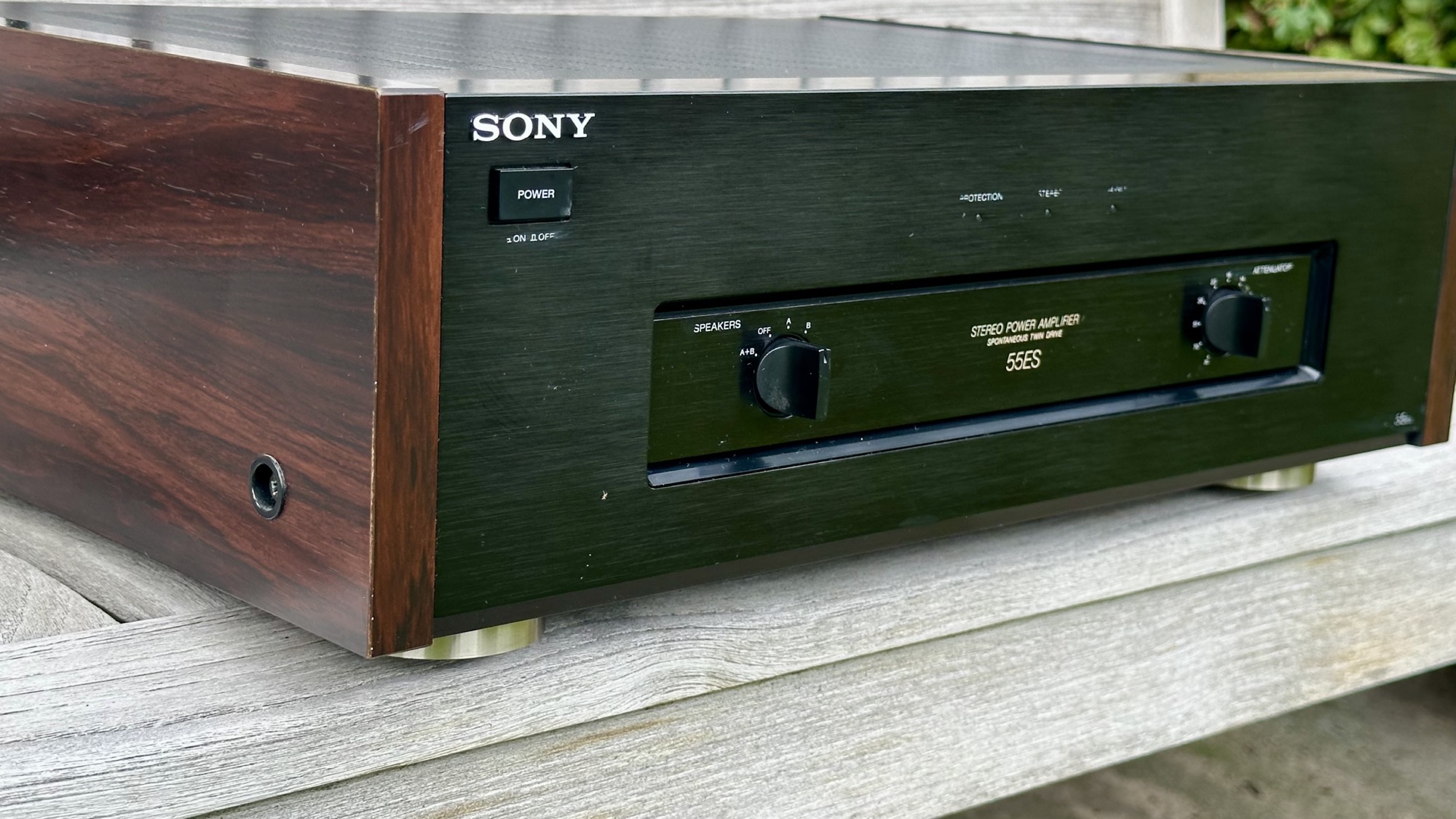

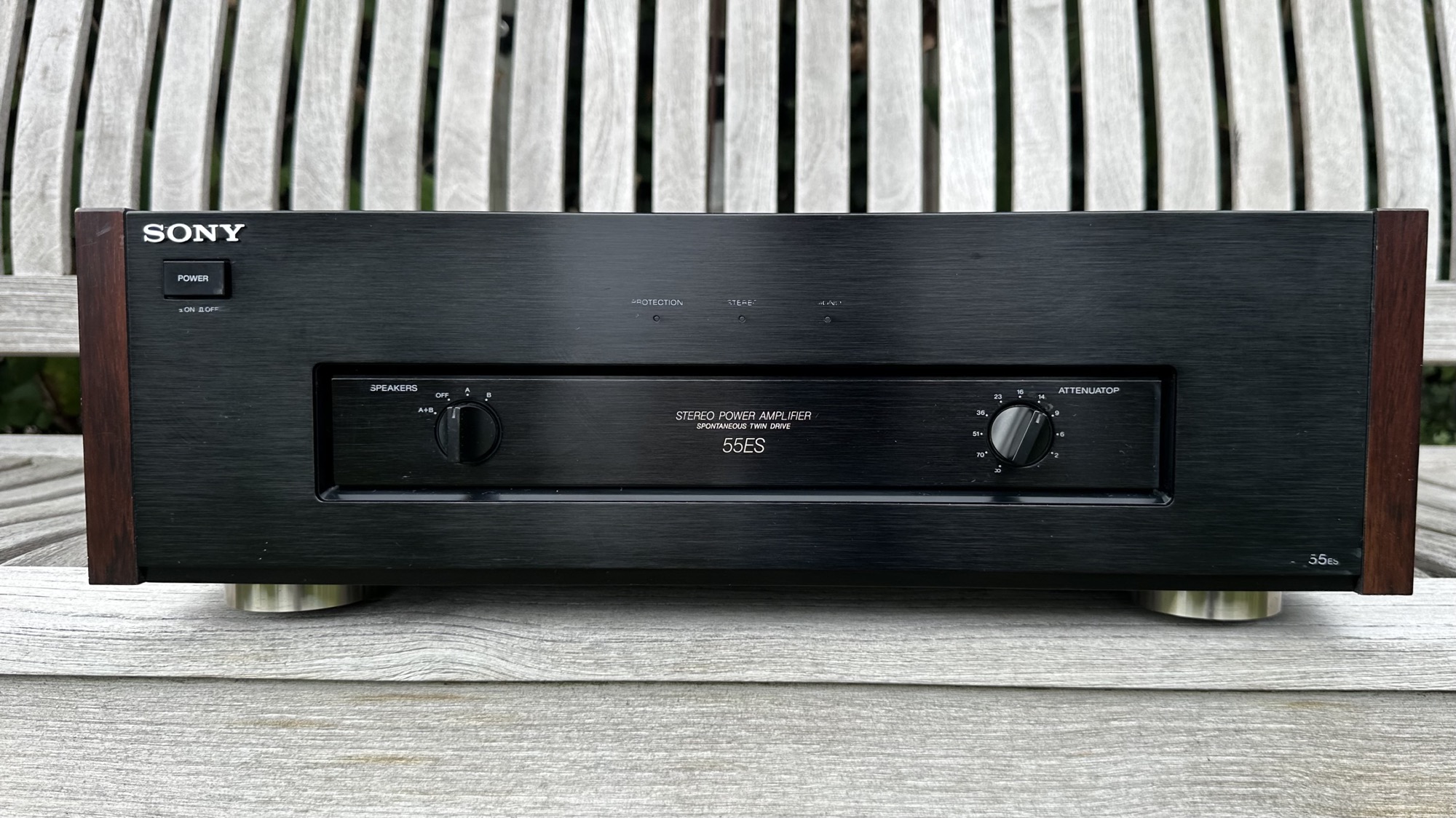

- Deze Sony TA-N55es eindversterker is waarschijnlijk regelmatig gereinigd met een actief schoonmaakmiddel. De helft van de opdruk mist van het front.

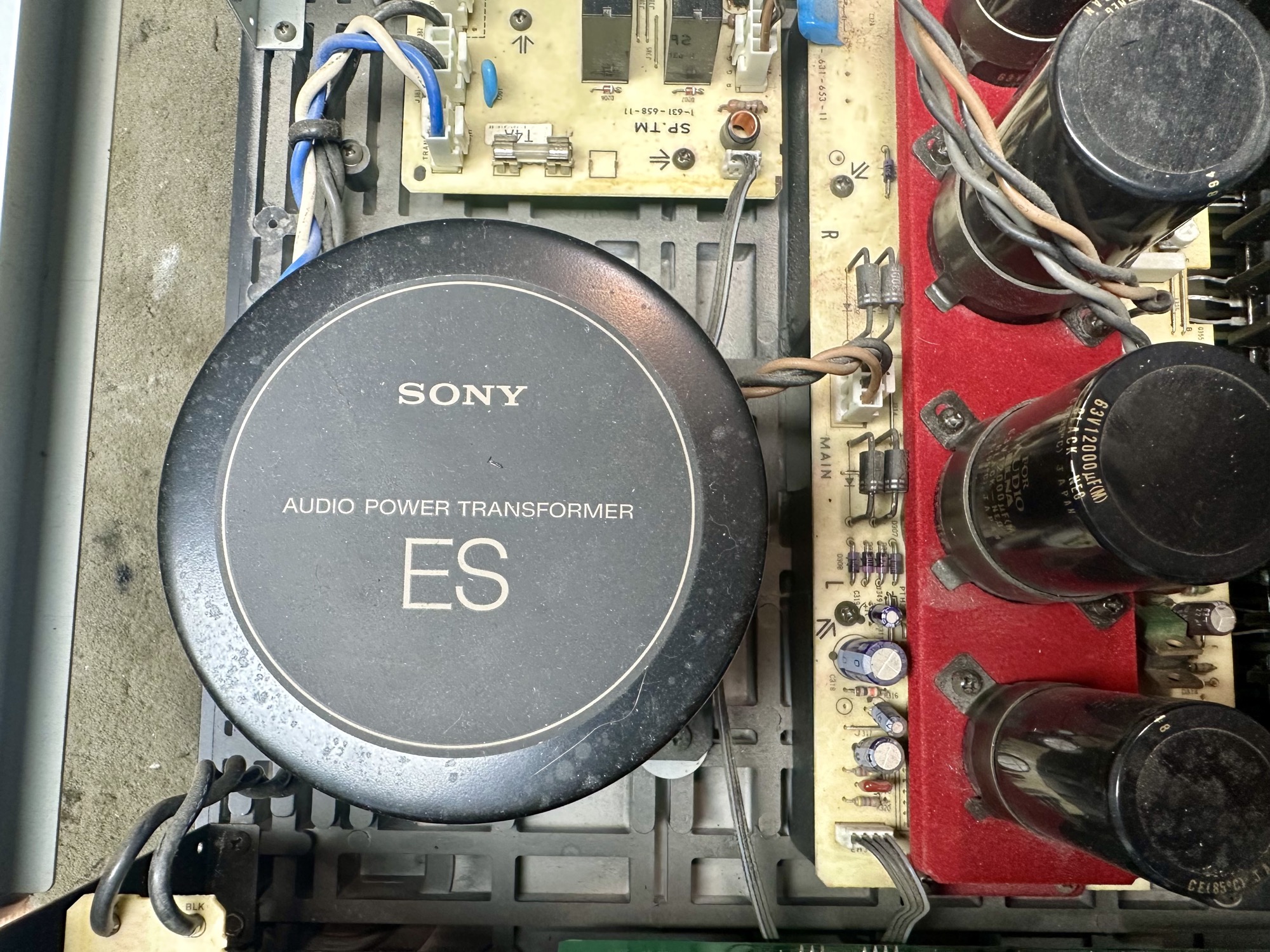

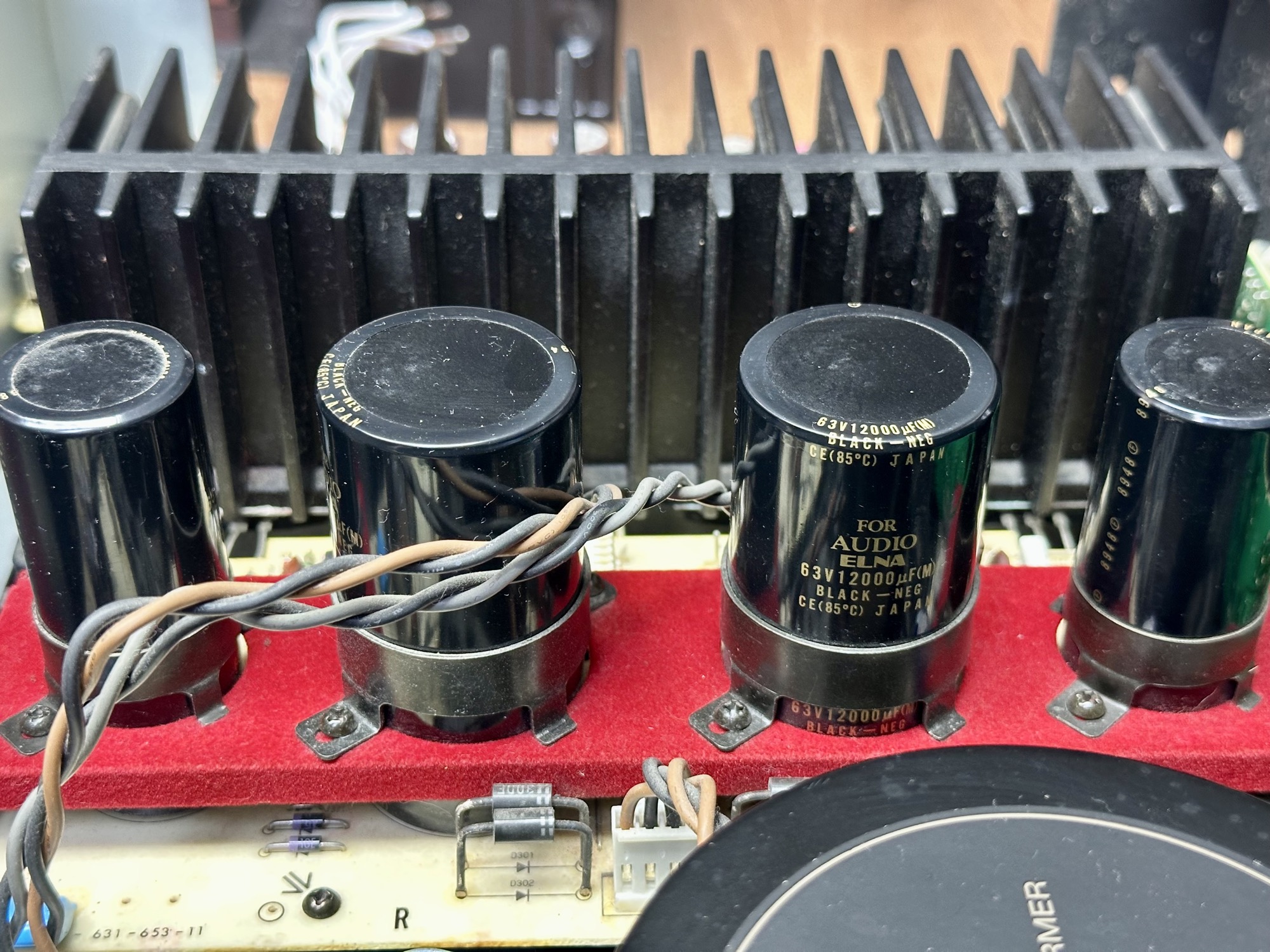

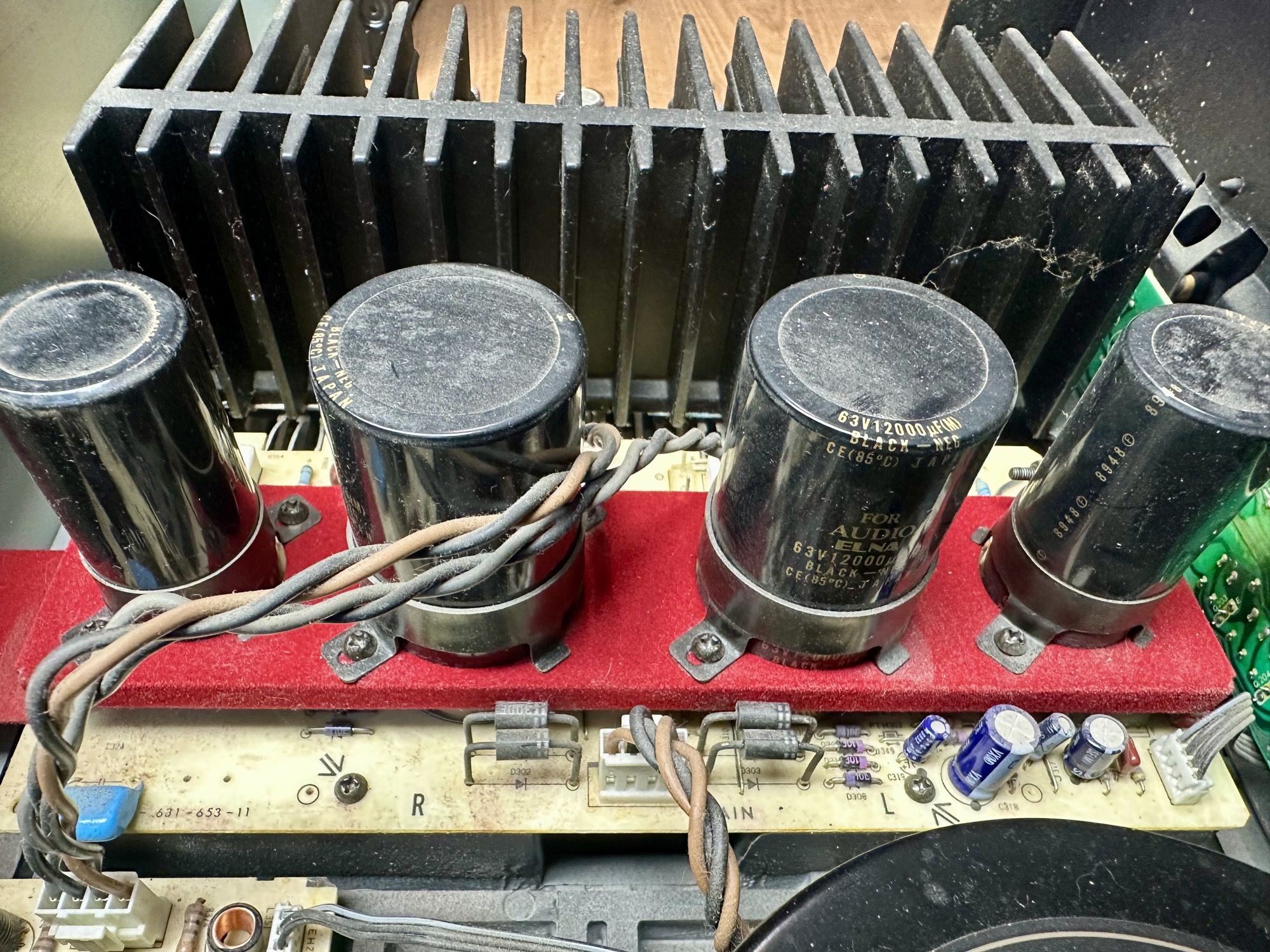

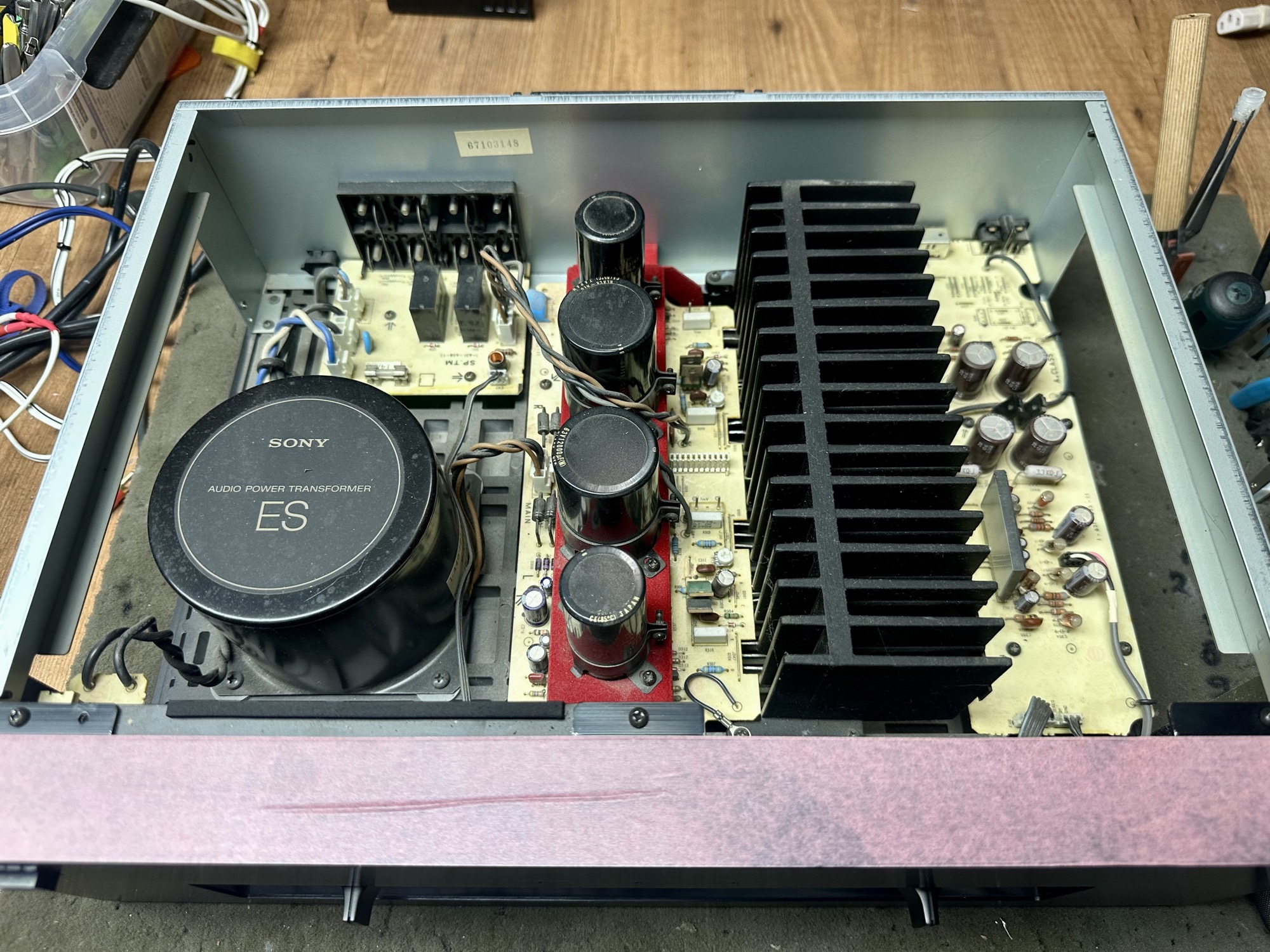

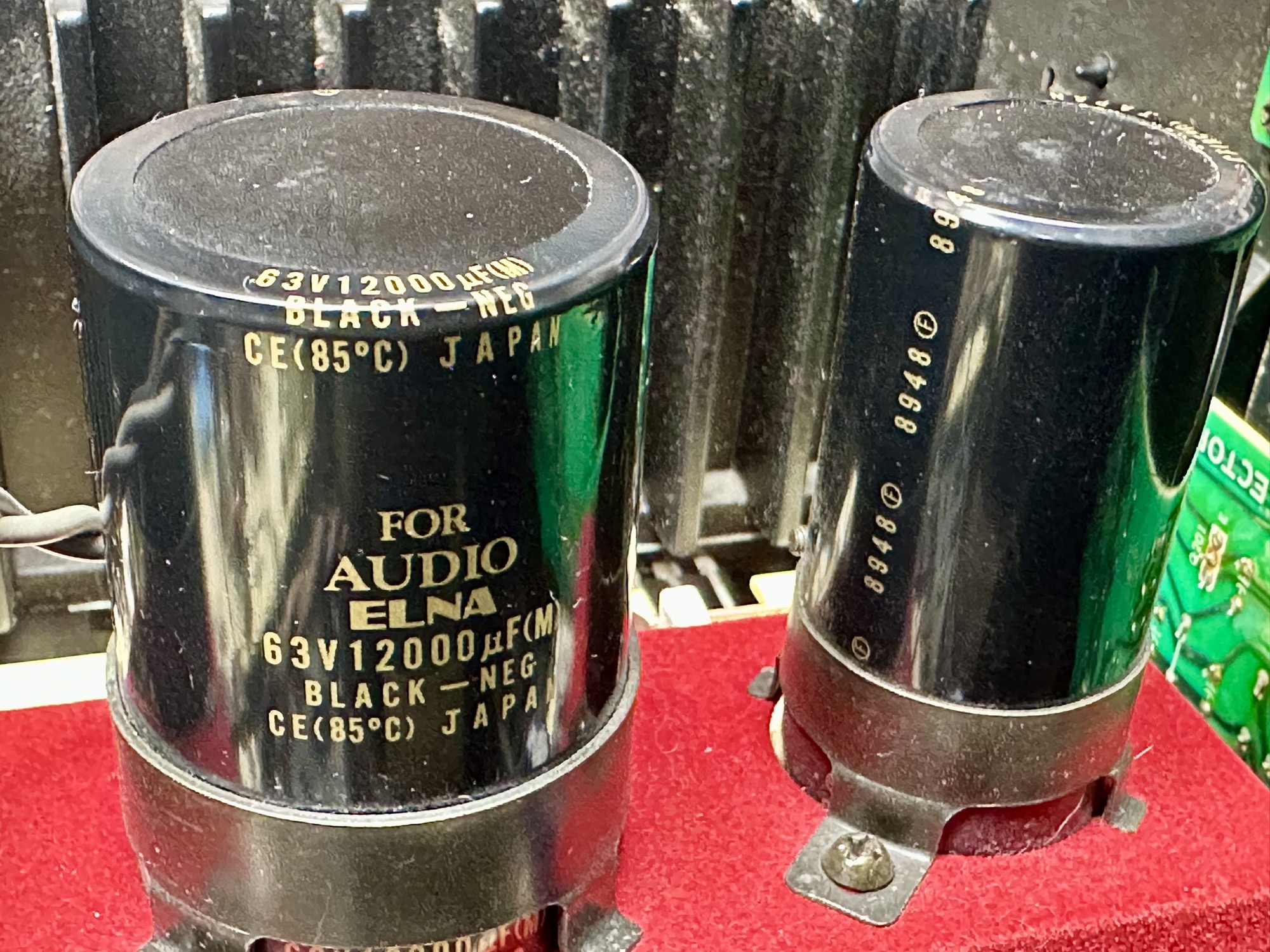

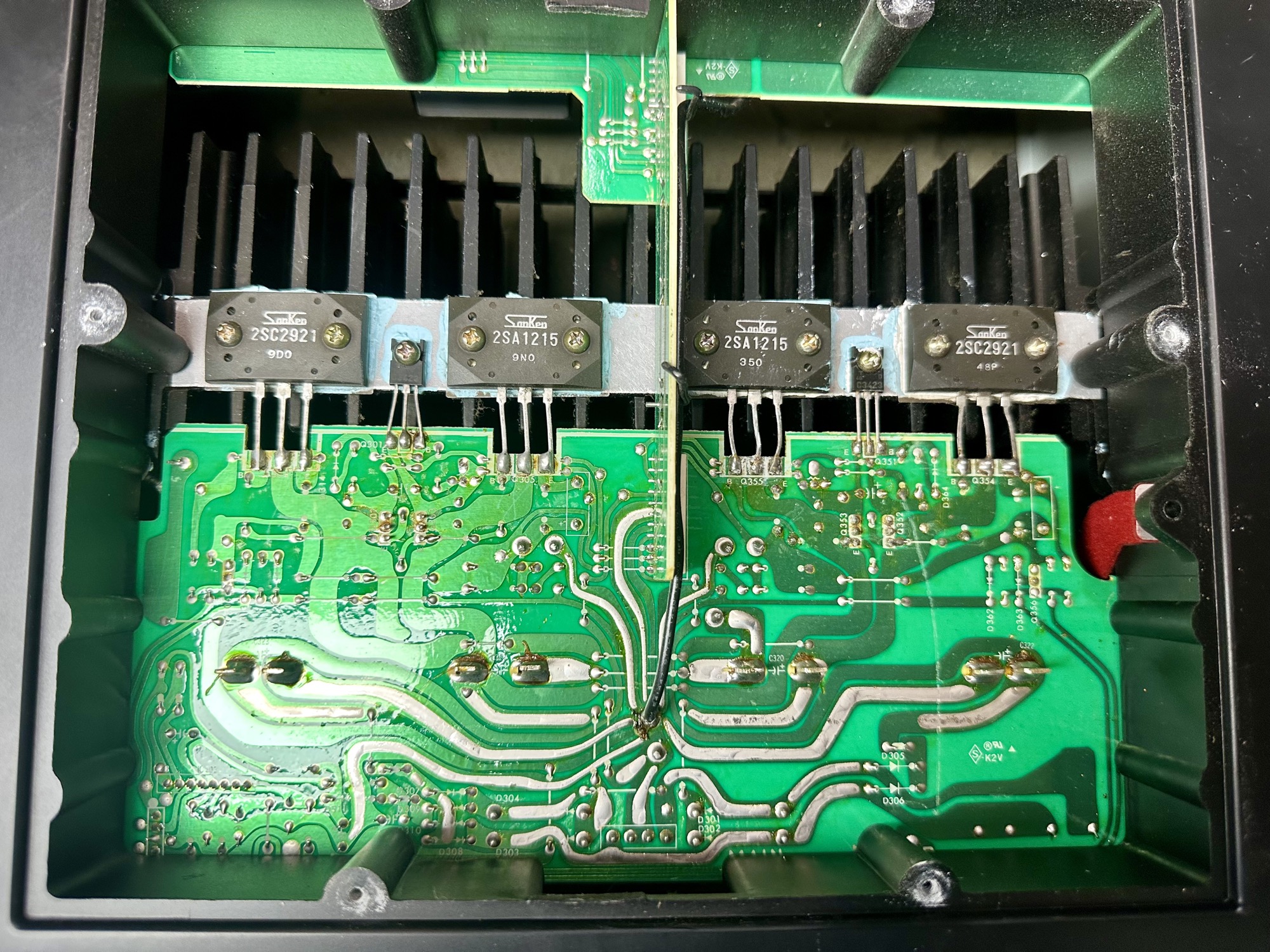

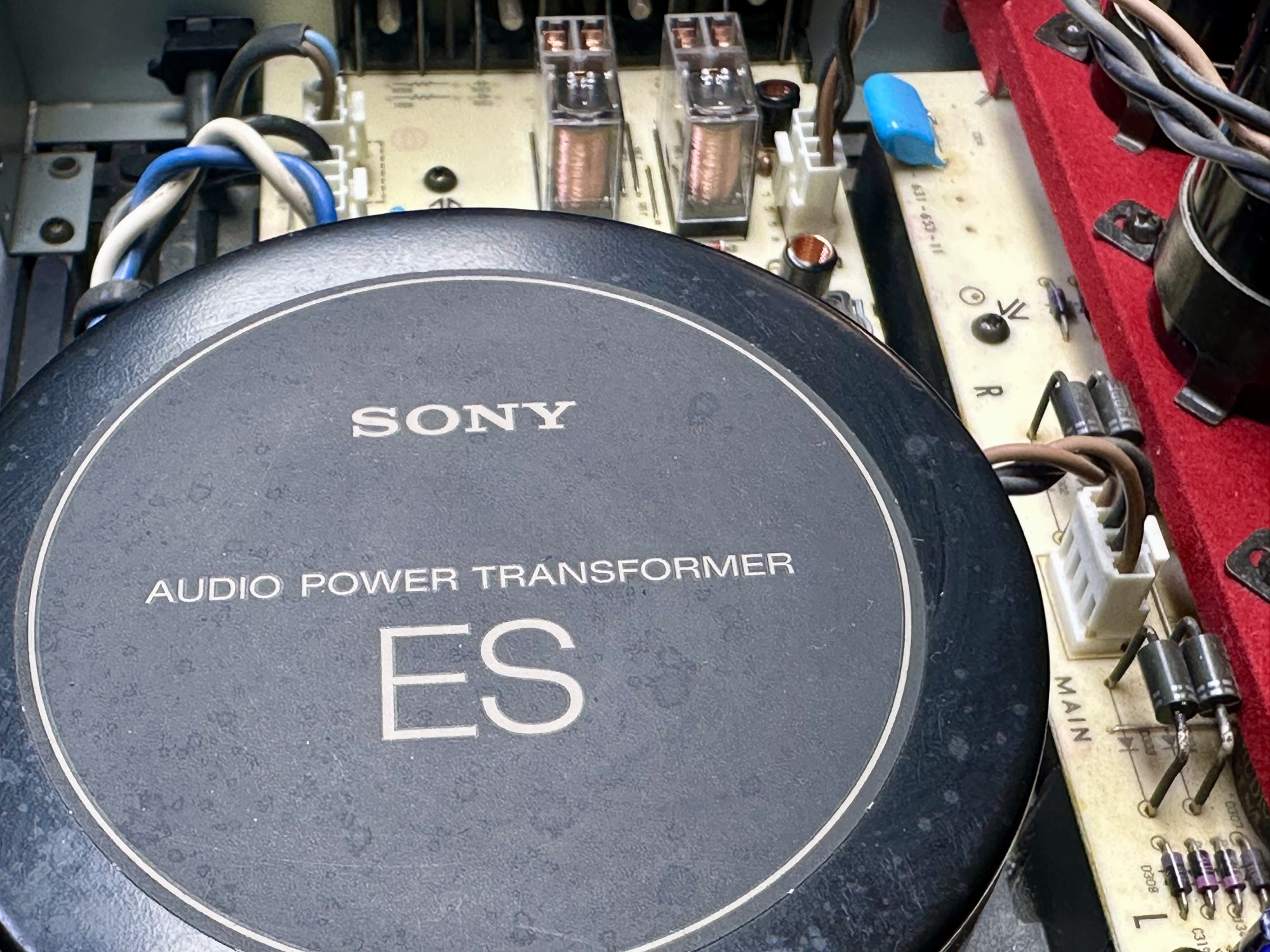

- Prachtige en overzichtelijke opbouw. Mooie ringkern trafo, 2x 12.000uF en 2x 6500uF condensatoren voor de voeding, vier Sanken eindtransistoren.

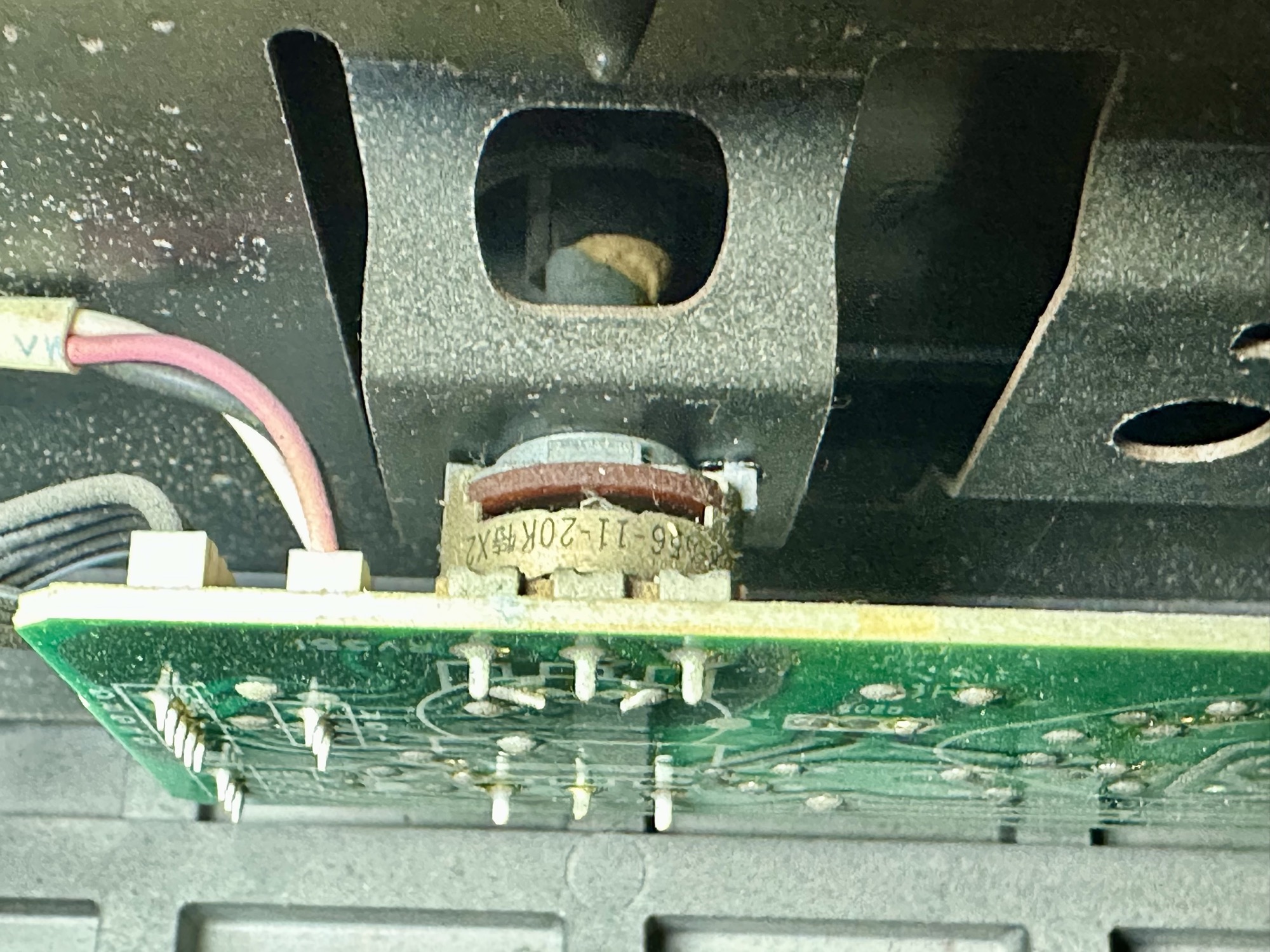

- Alles straalt kwaliteit uit maar de volumepotmeter is een basis model.

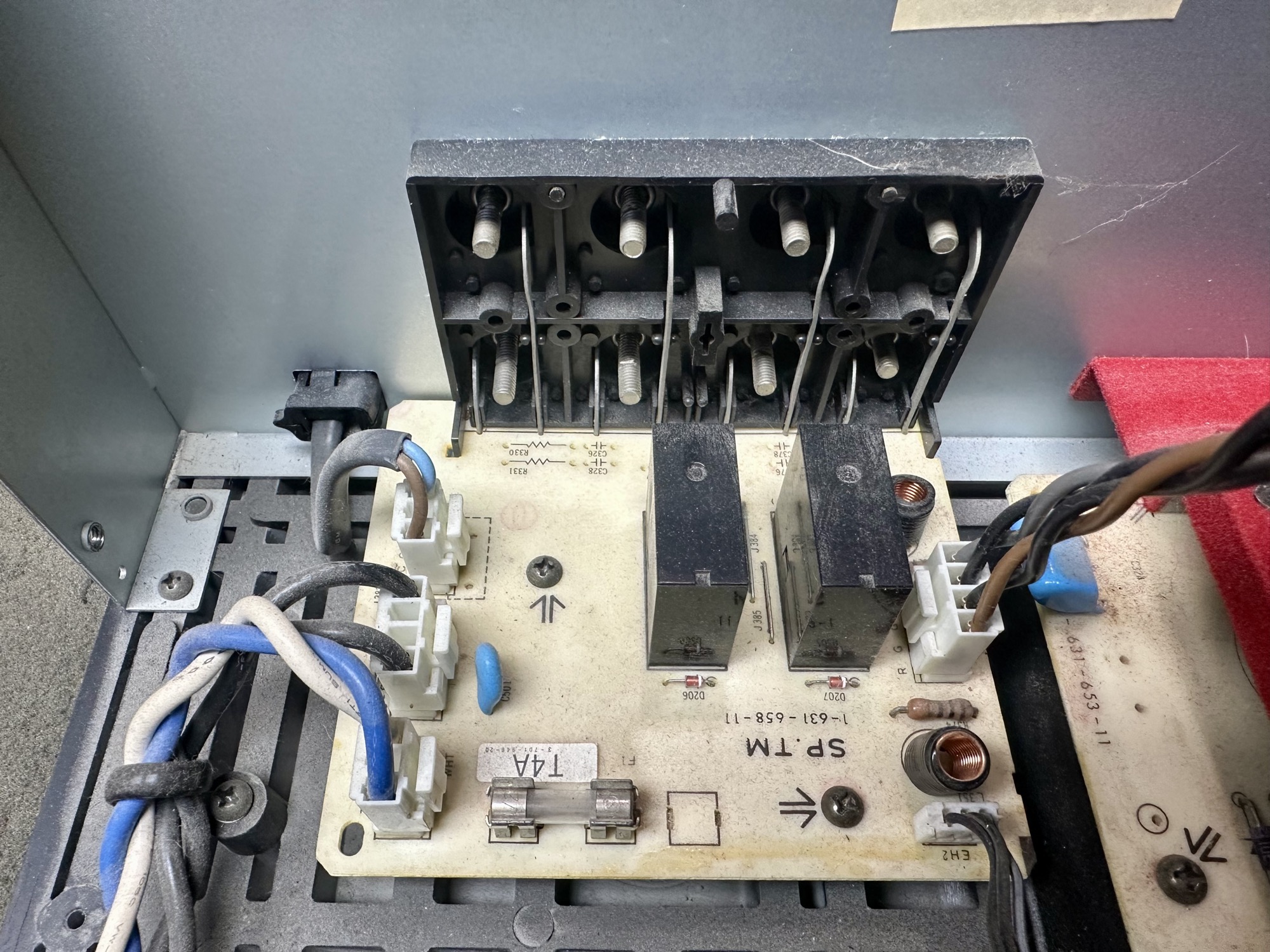

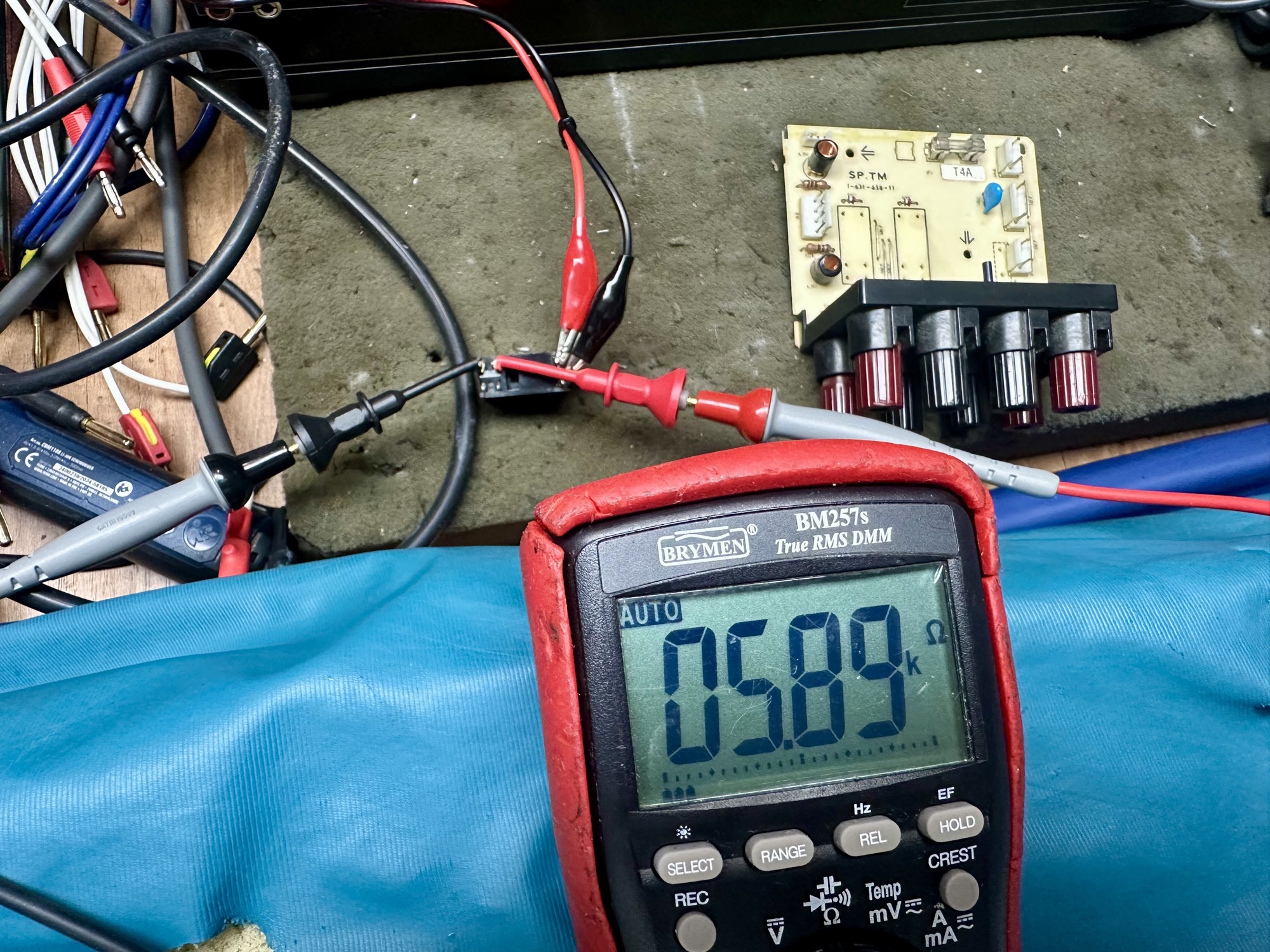

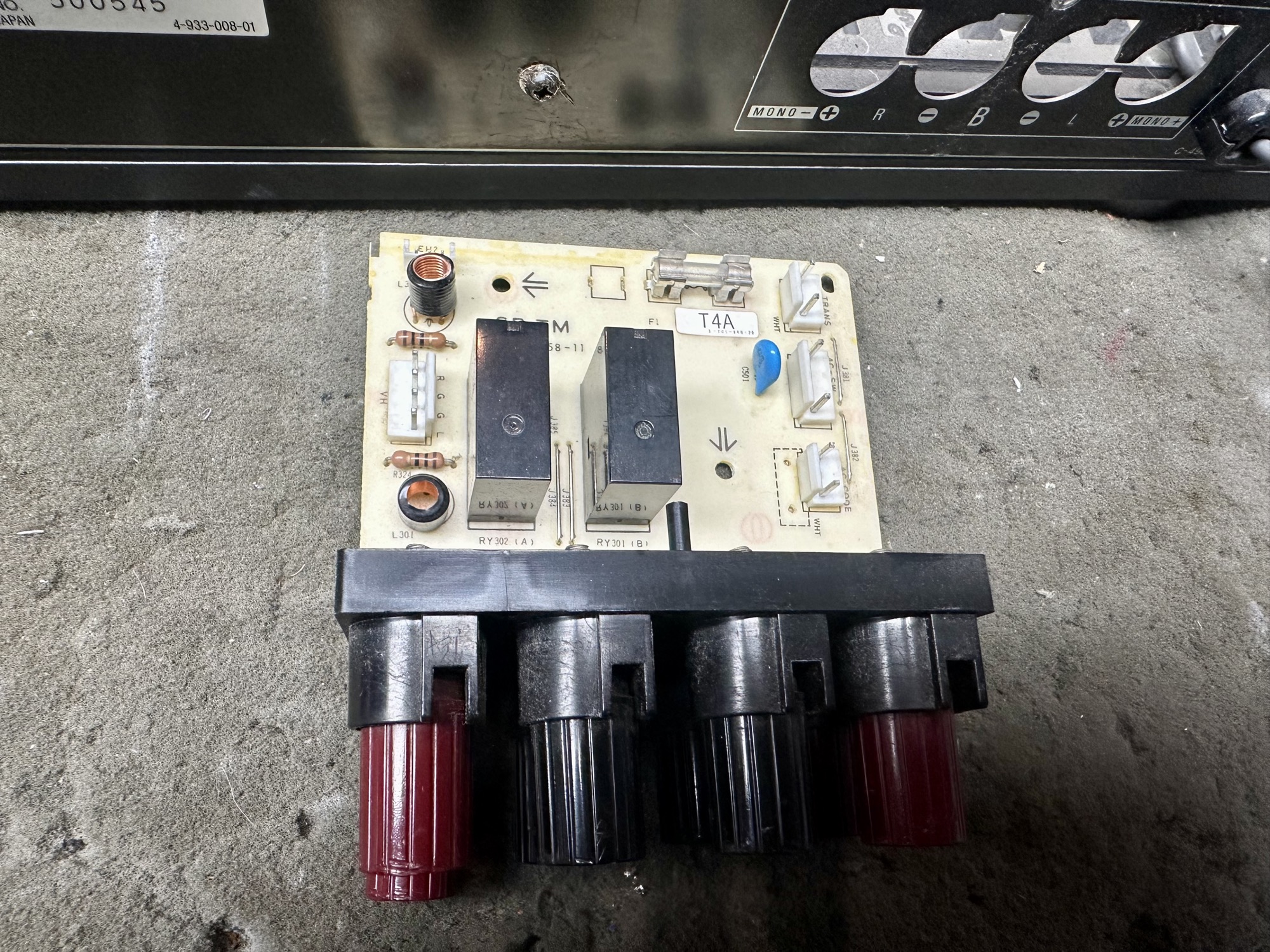

- De twee luidspreker relais zijn in slechte staat. Het A speaker relais heeft extreme weerstandswaardes.
- Tikkend op de behuizing en/of de printplaten zorgt voor een verstoring van het signaal.
- De Cinch ingangen zitten los en zorgen voor een brom.
- Bias is verlopen en moet opnieuw afgeregeld worden.

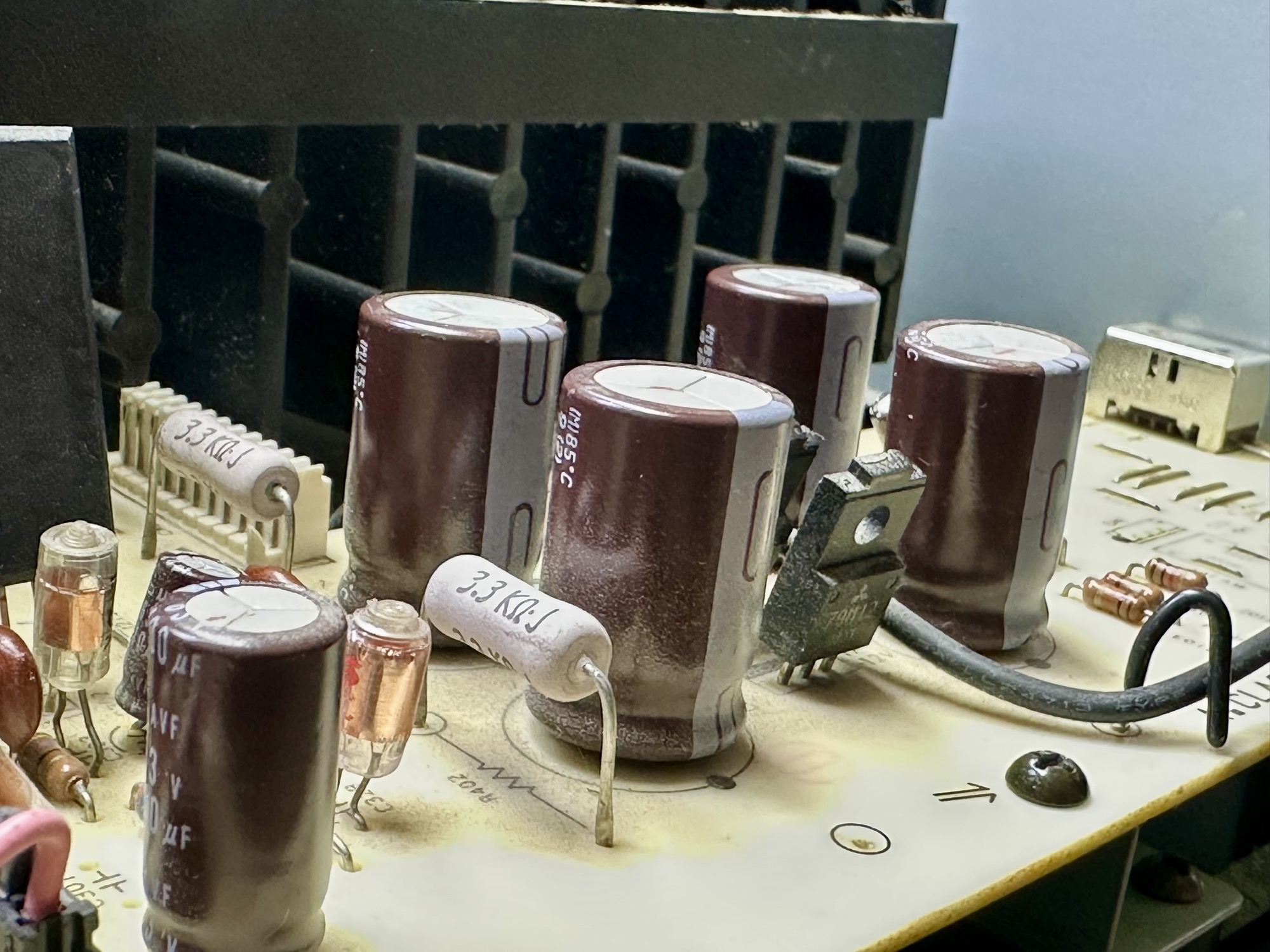

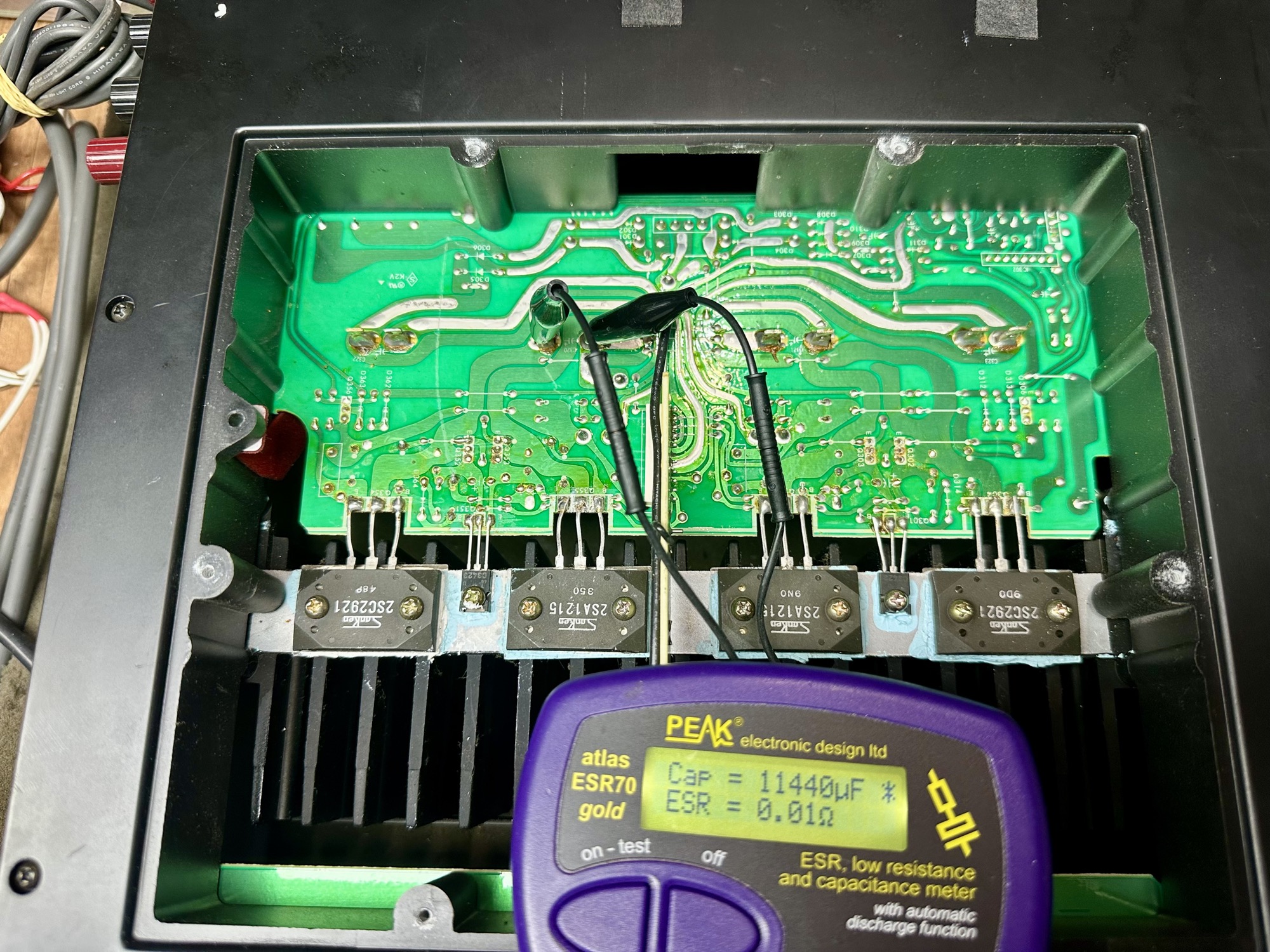

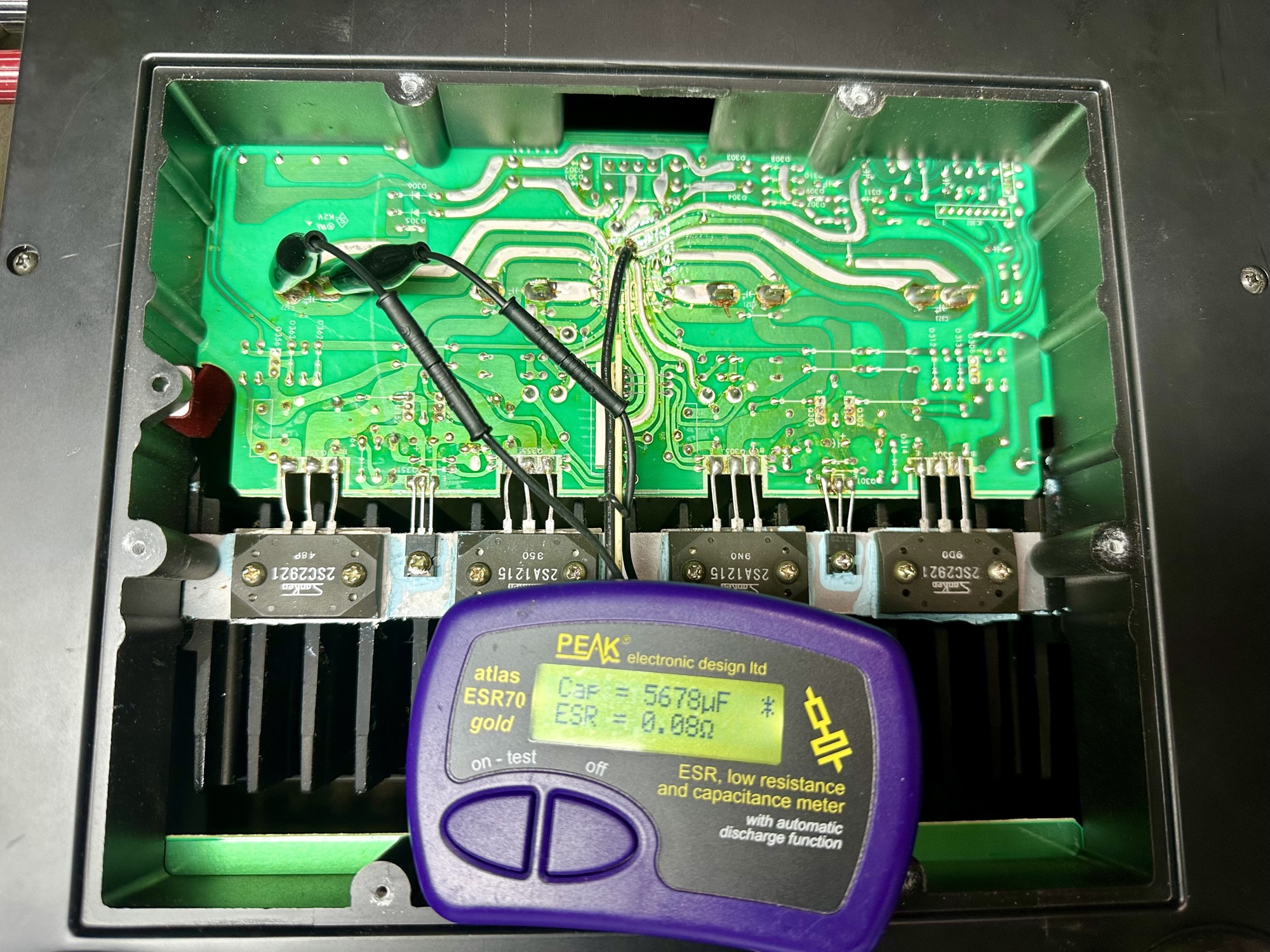

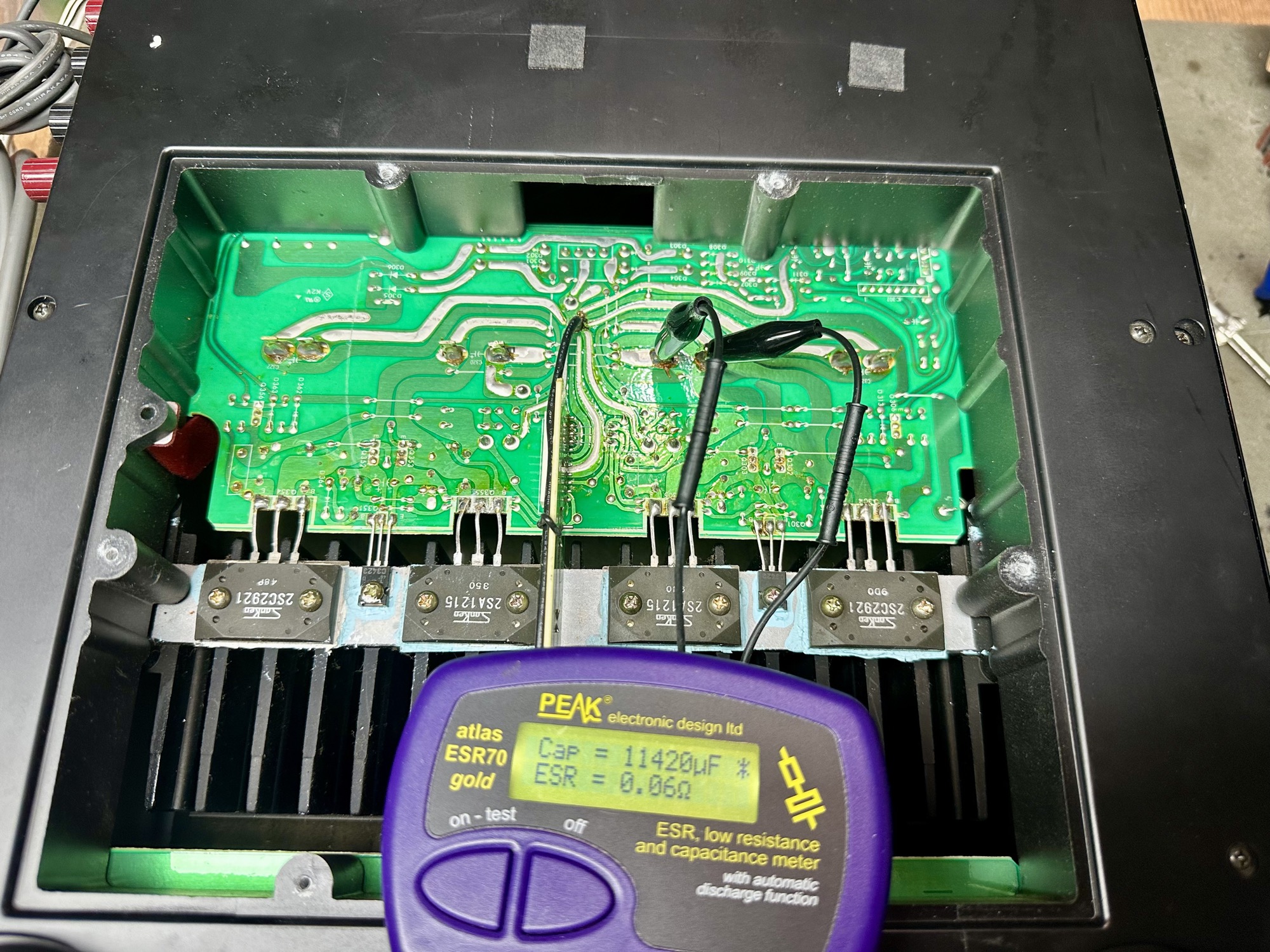

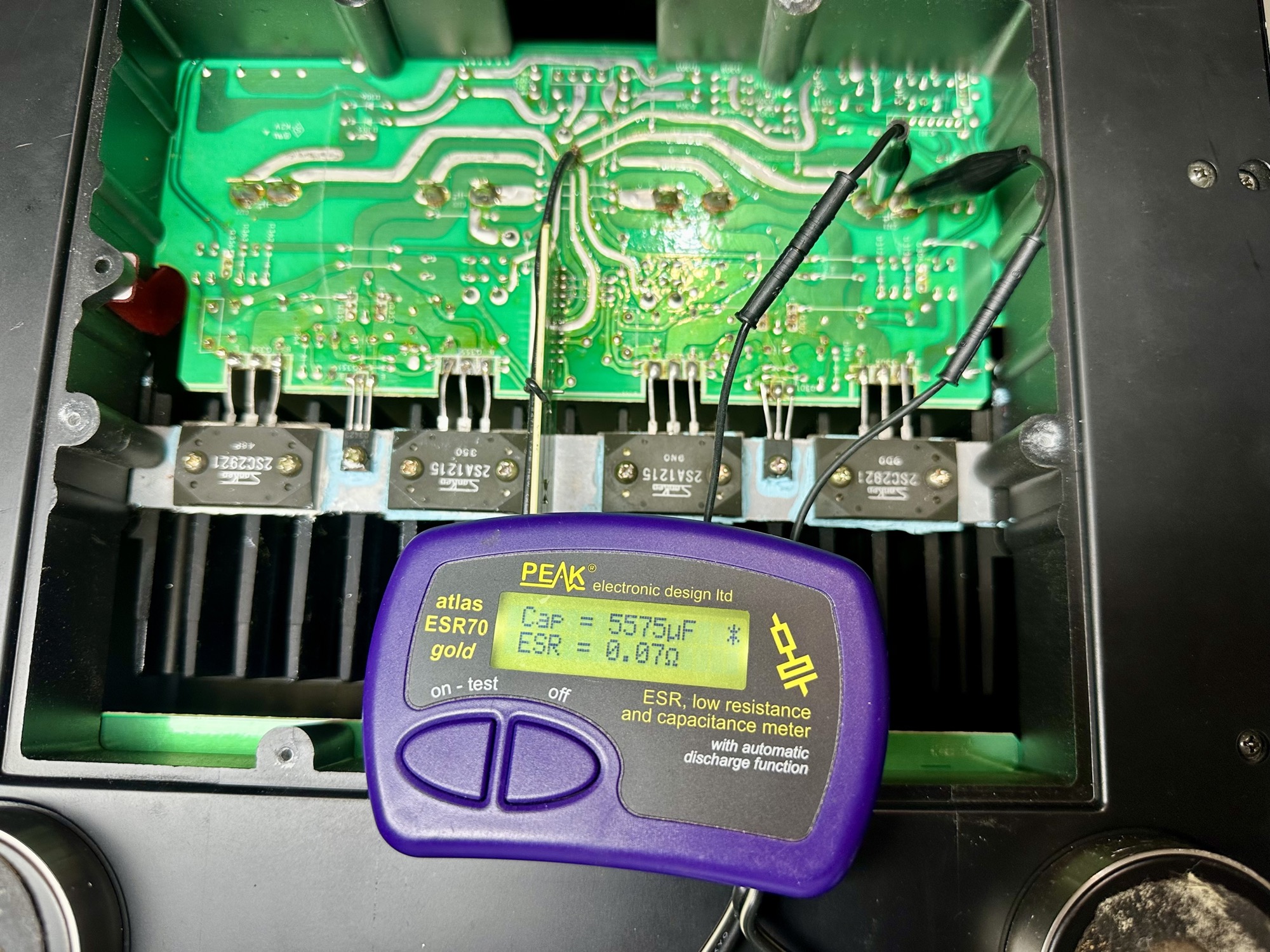

- Alle condensatoren zijn nog in prima conditie.
Reparatie:

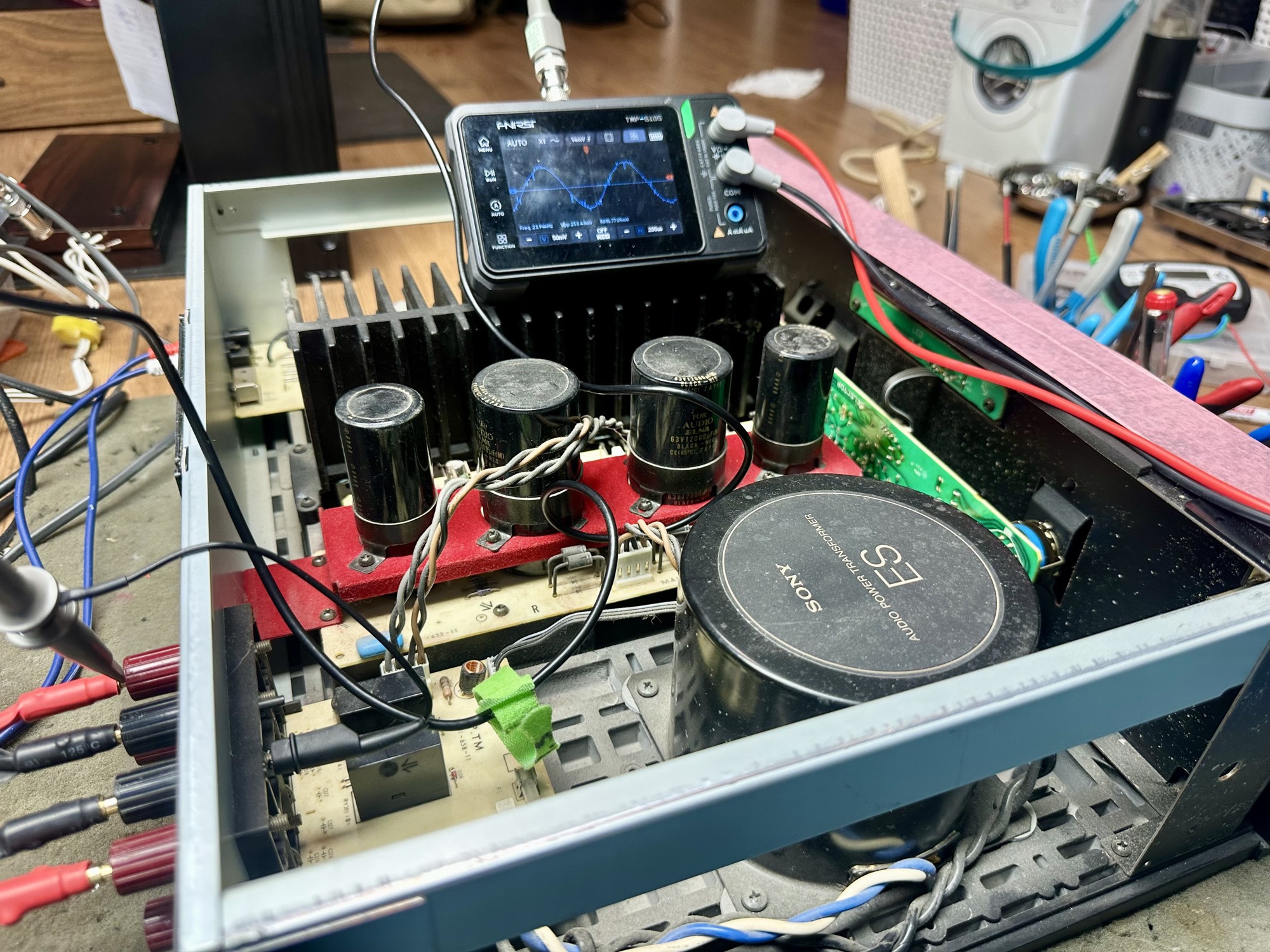

- De oscilloscoop geeft tijdens de eerste test regelmatig de verstoring weer.

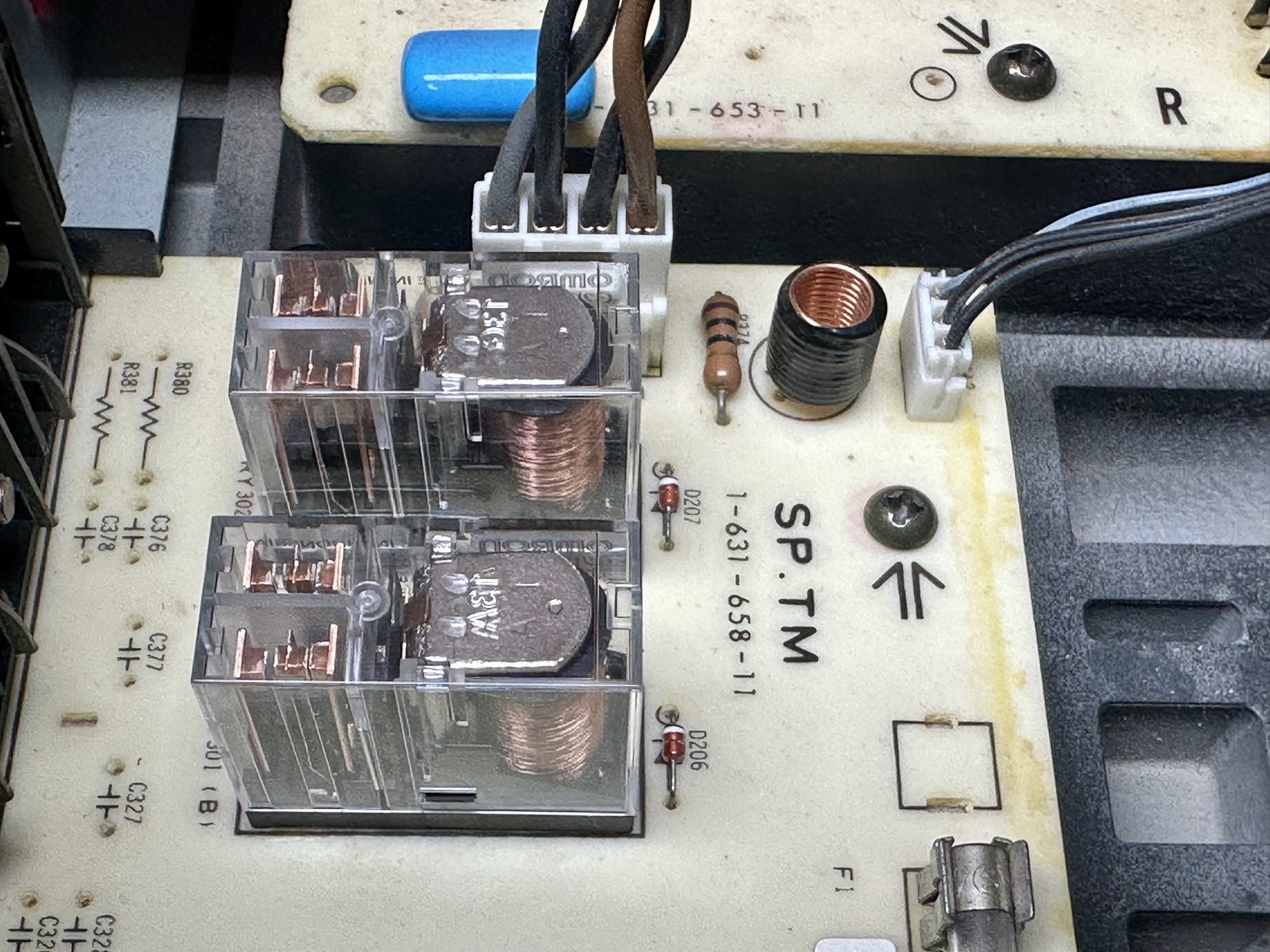

- Relais vervangen.

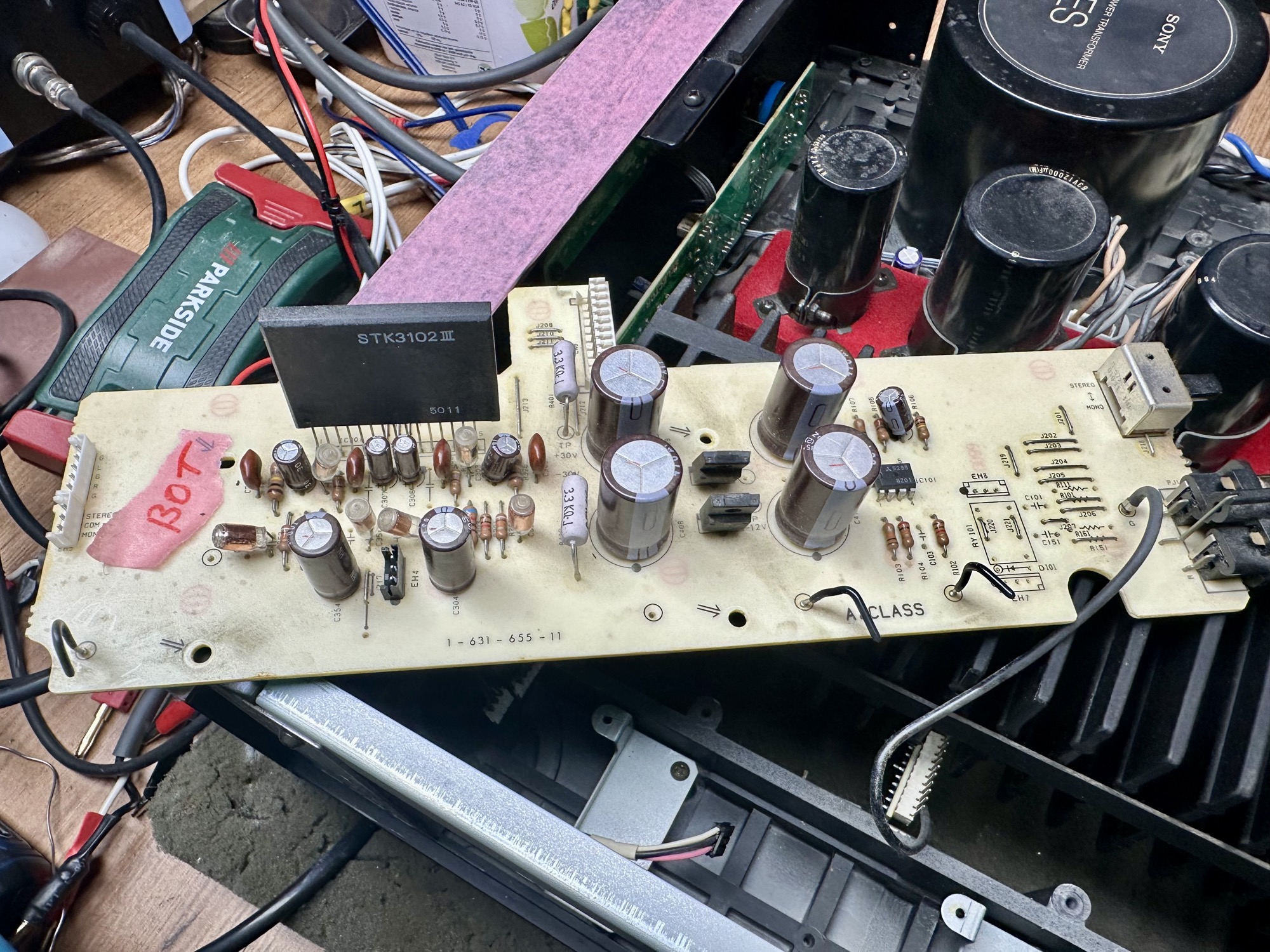

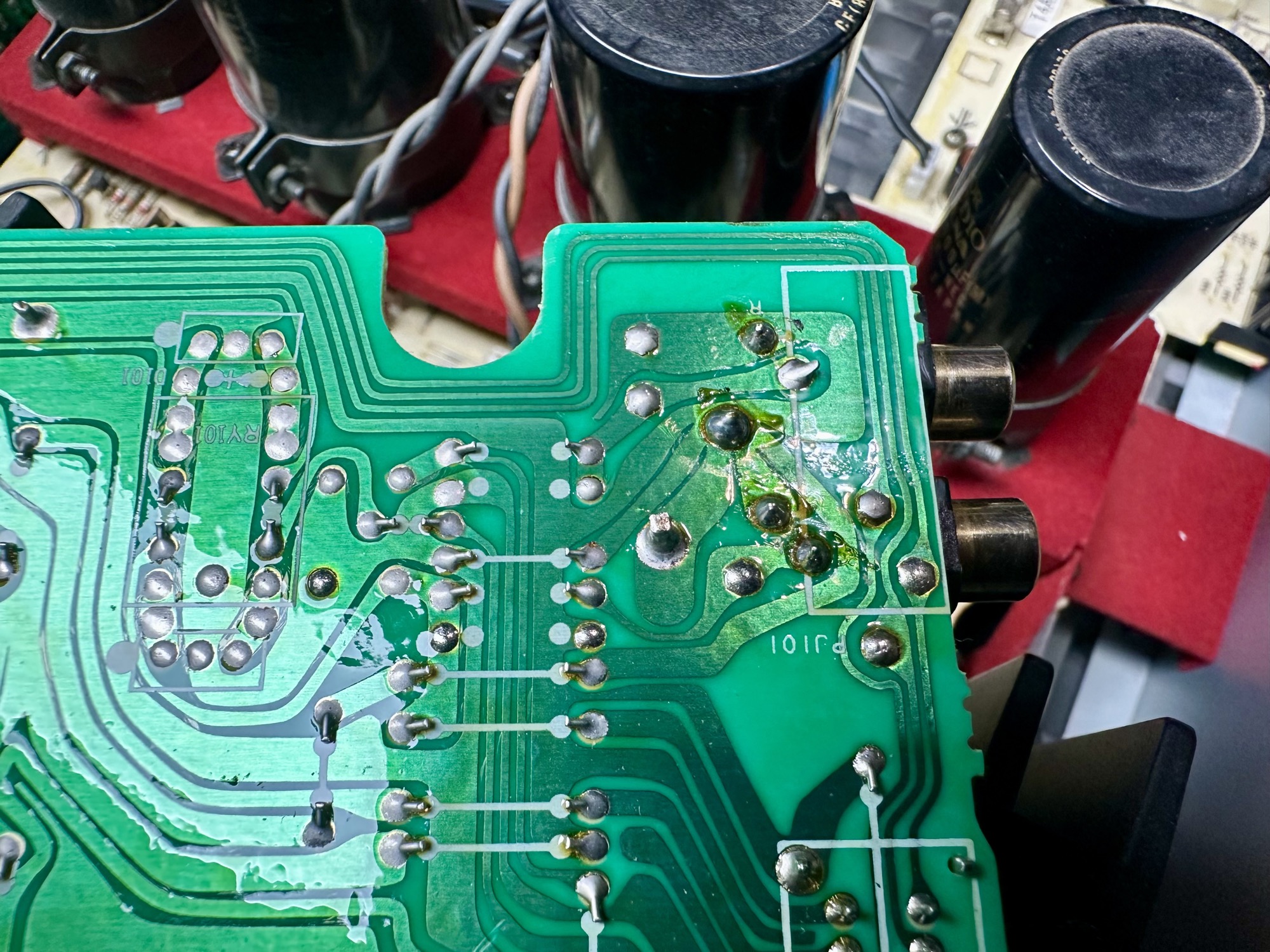

- Van de ingangsprintplaat heel veel soldeerverbindingen opnieuw gesoldeerd. Het probleem met de cinch ingang is hiermee verholpen.

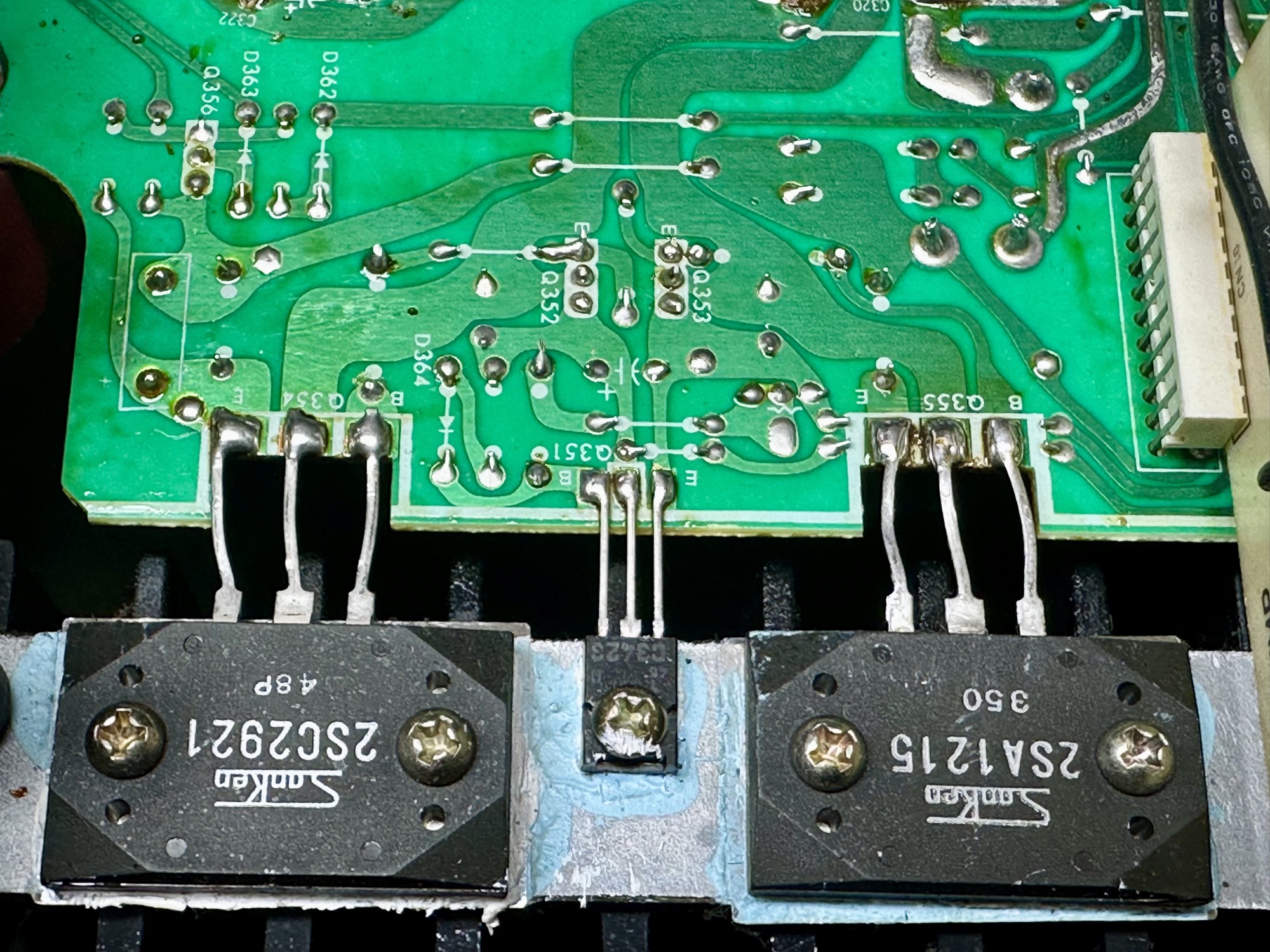

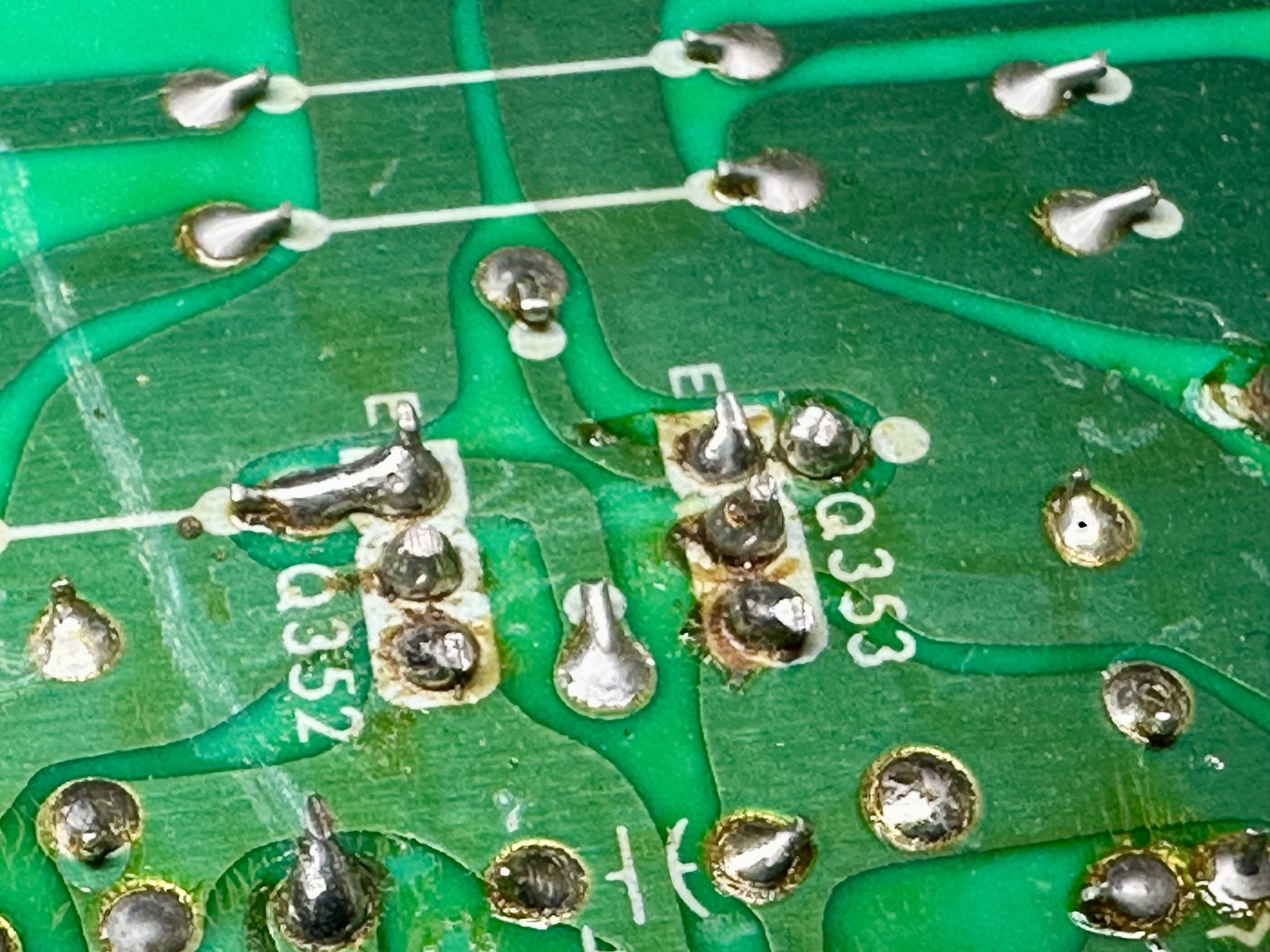

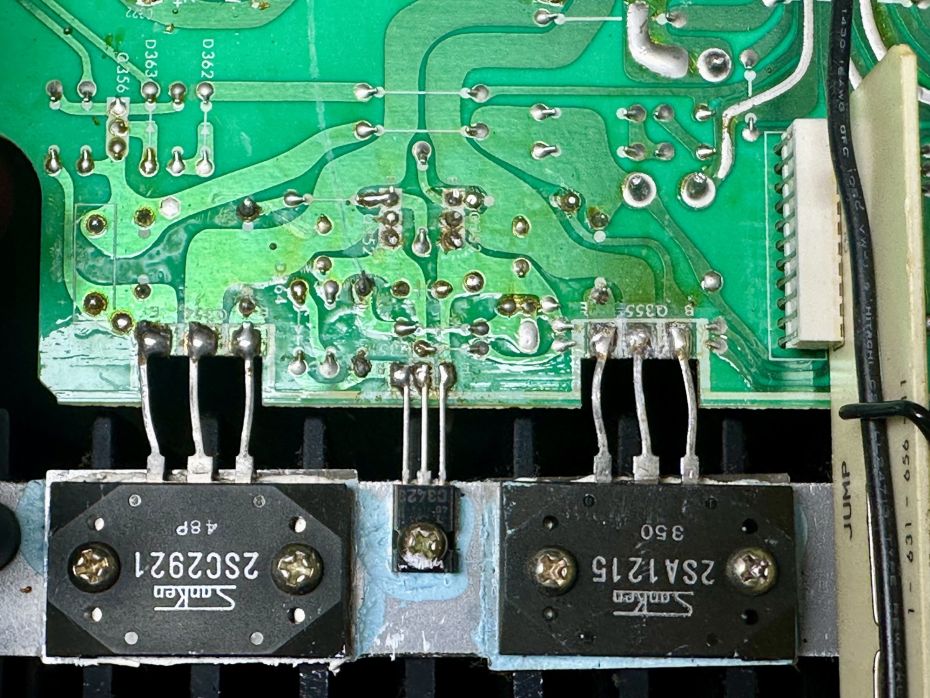

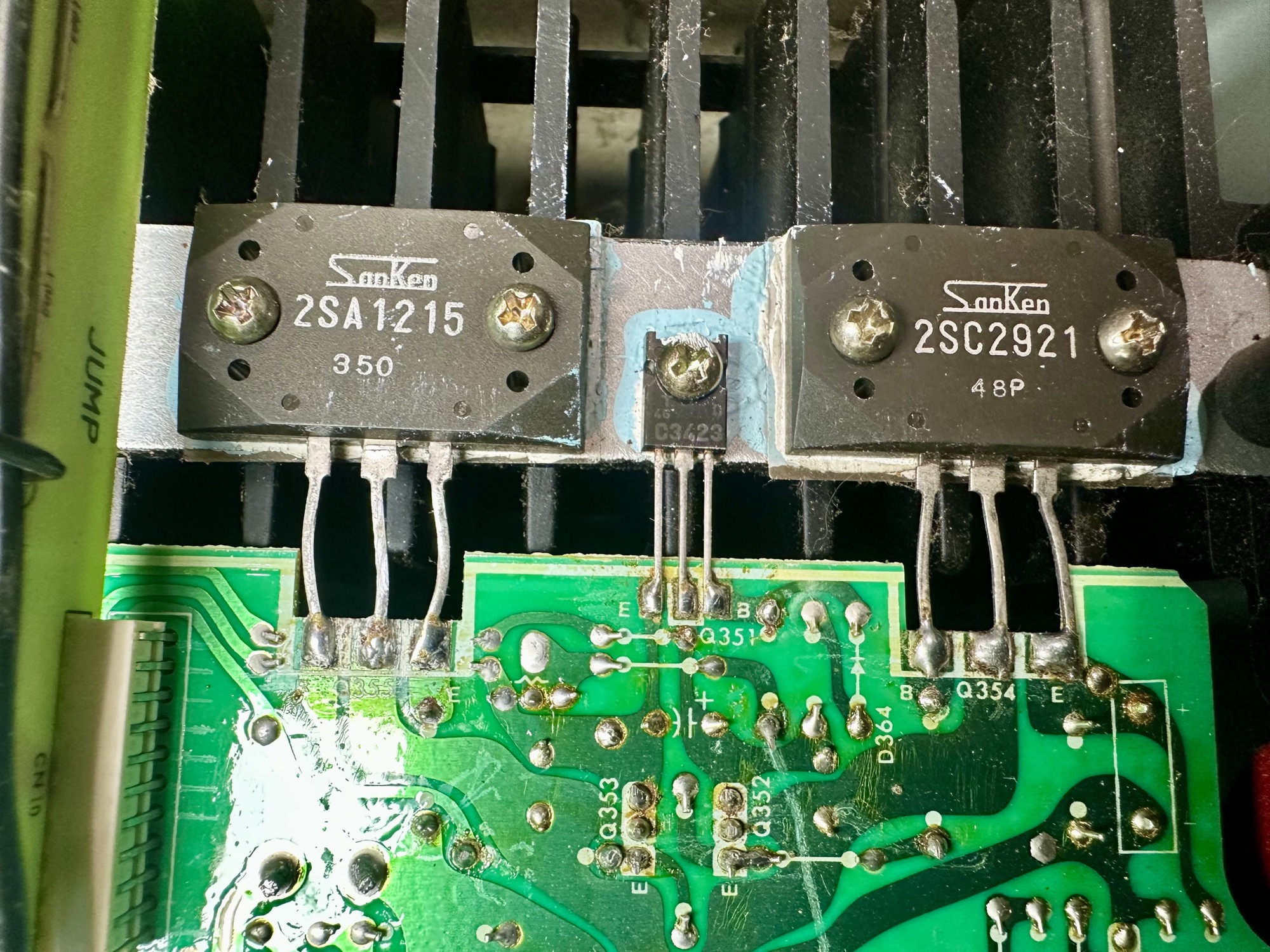

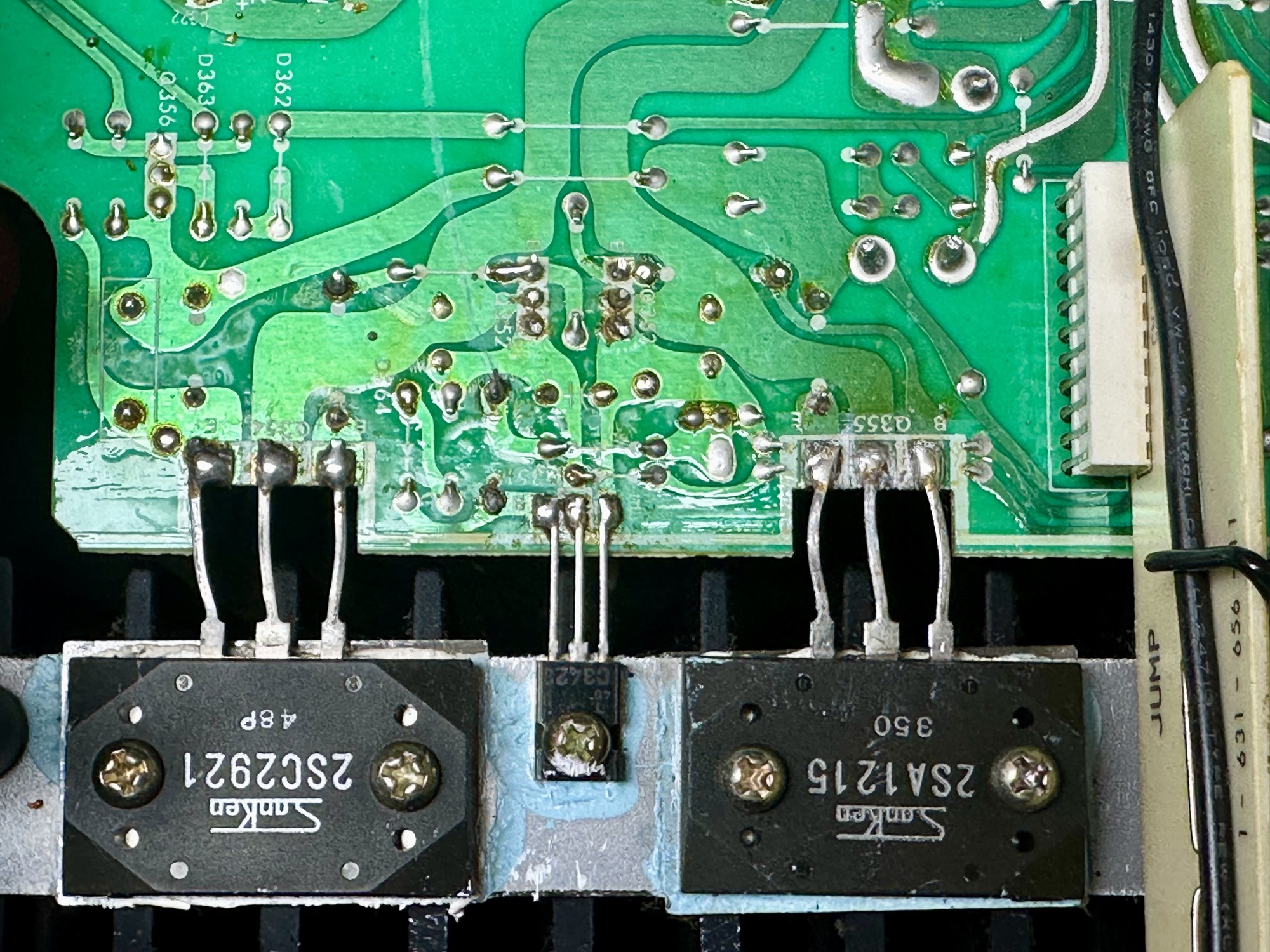

- Het linker kanaal van de eindversterker lijkt al een keer gerepareerd te zijn. De twee Sanken eindtransistoren (2SA1215 en 2SC2921) zijn wat vreemd vastgezet. Ook de stuur transistoren zijn vervangen en slecht geslodeerd.

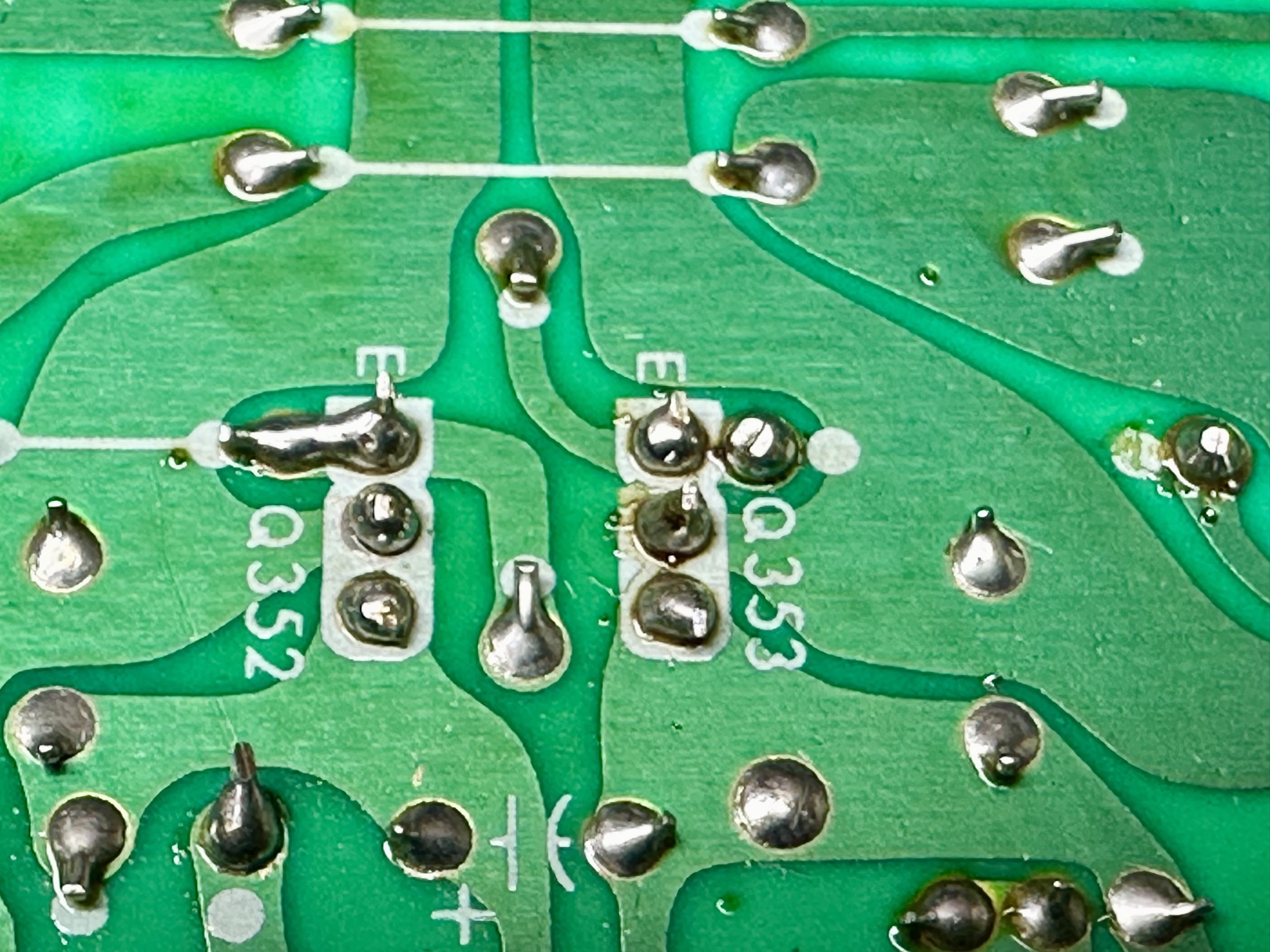

- De printplaat gereinigd en de verbindingen opnieuw gesoldeerd.

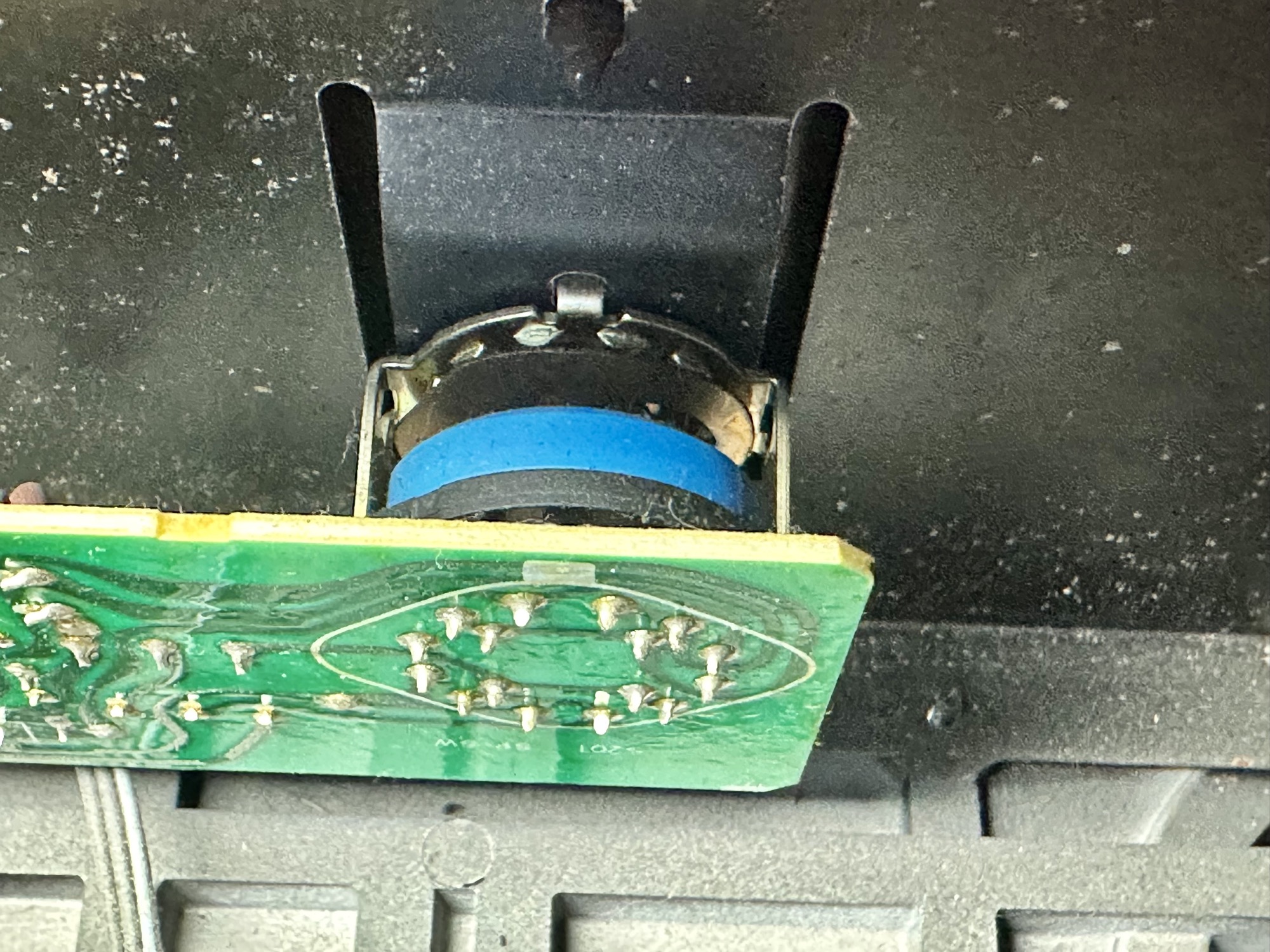

- Volume potmeter en schakelaars gereinigd met Deoxit D5 en F5.

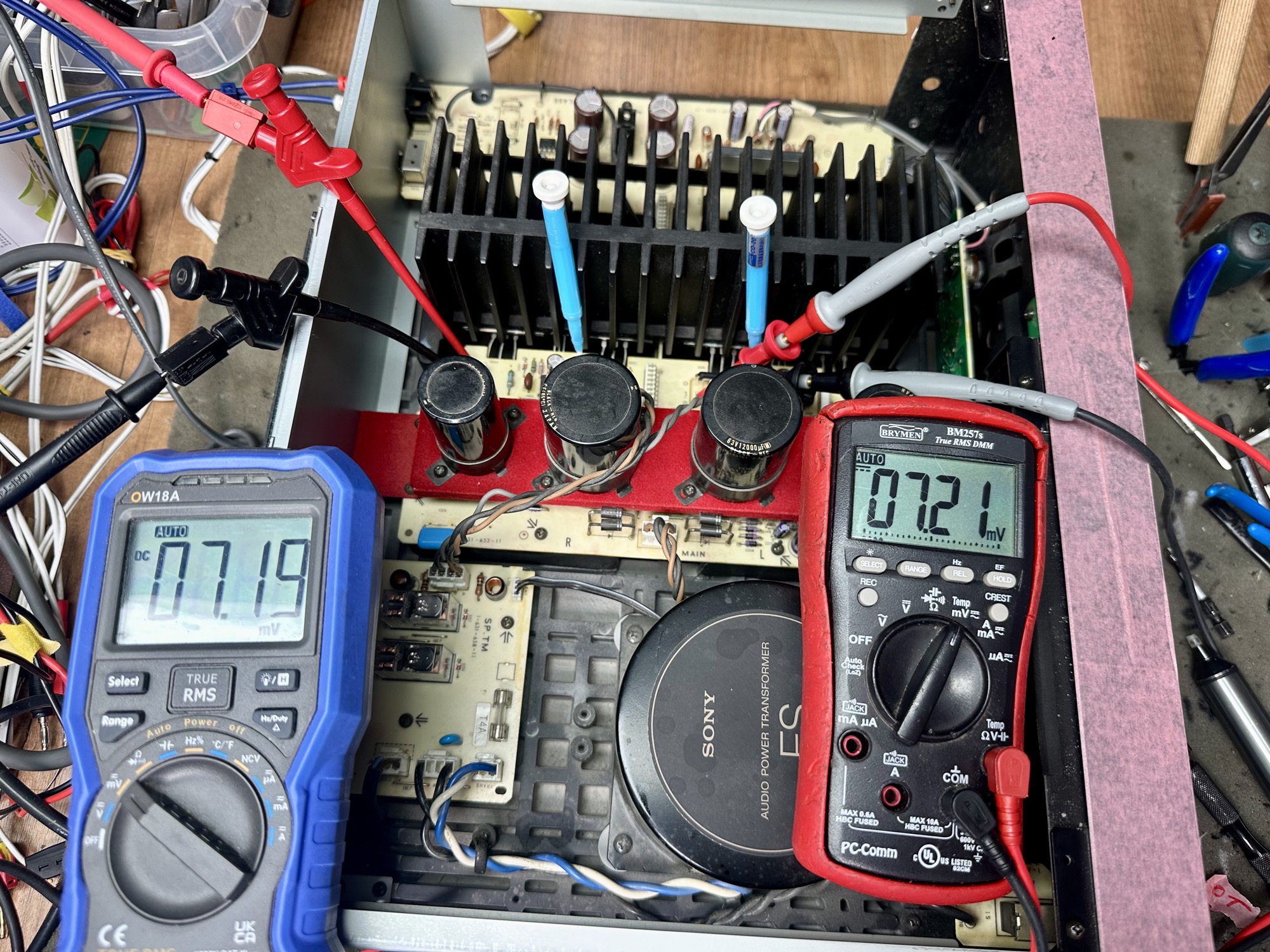

- Bias afgeregeld op 7mV.

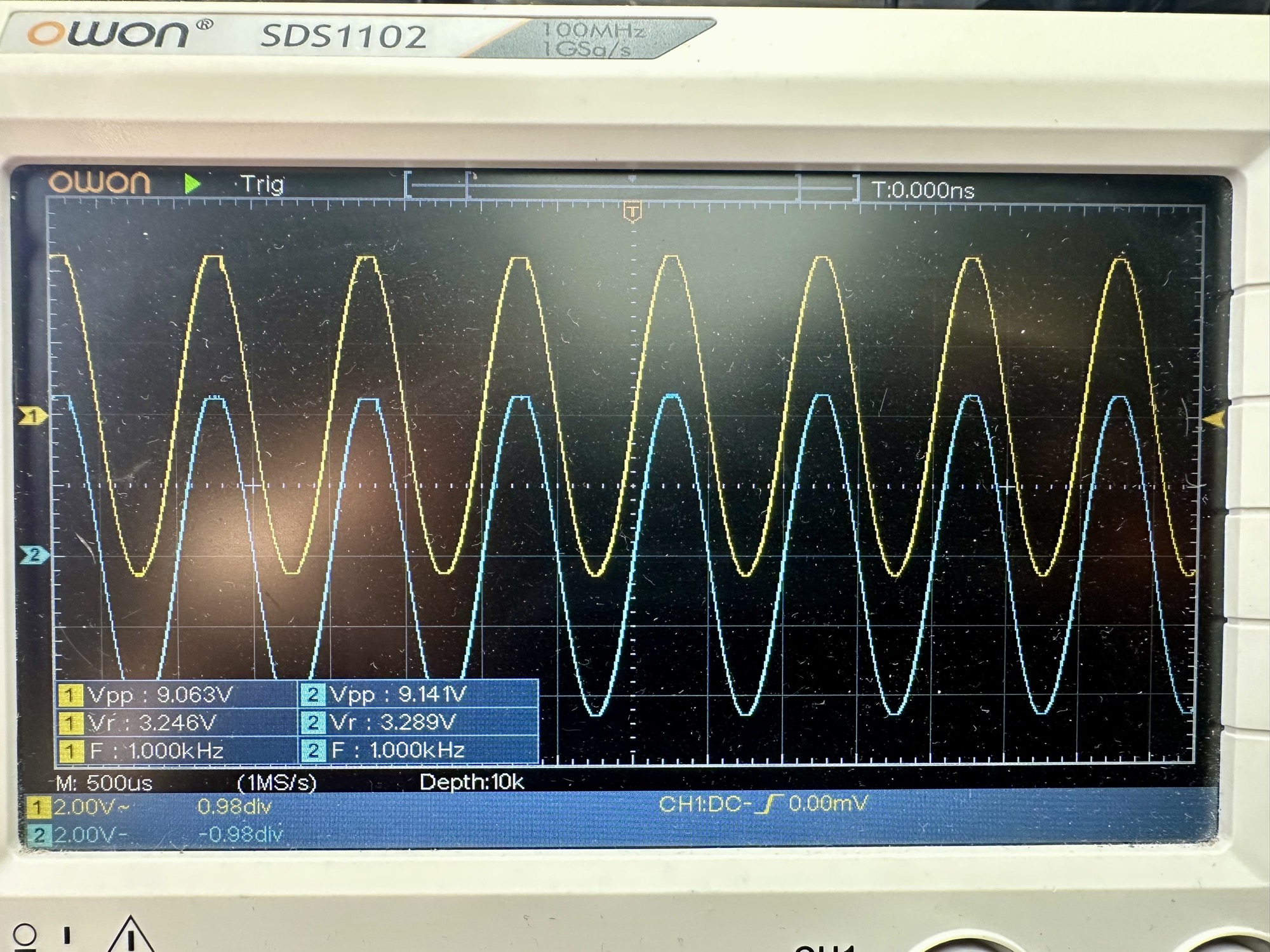

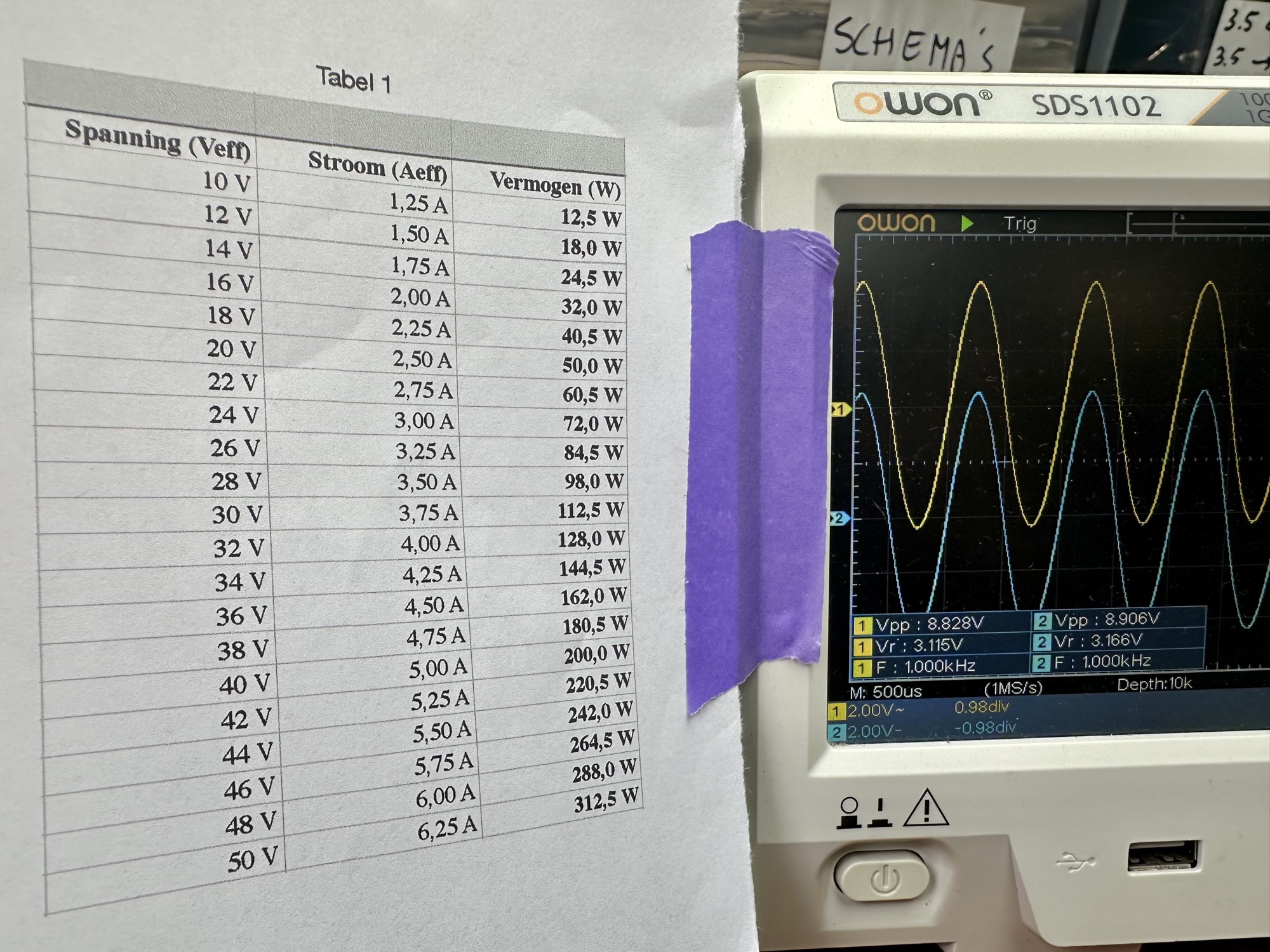

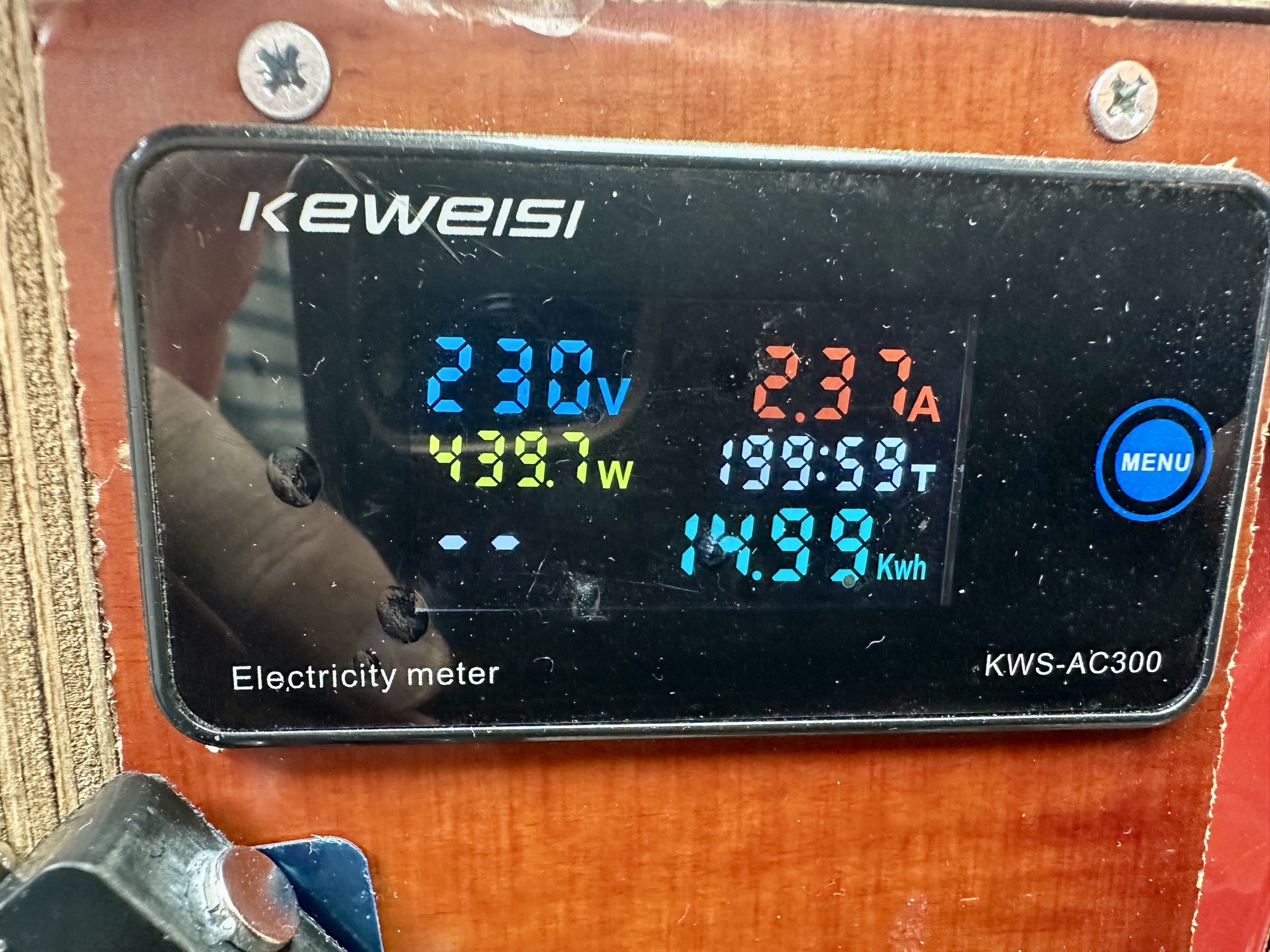

- Clippingpunt en maximaal vermogen gemeten. 112Watt bij 8 ohm belasting.
