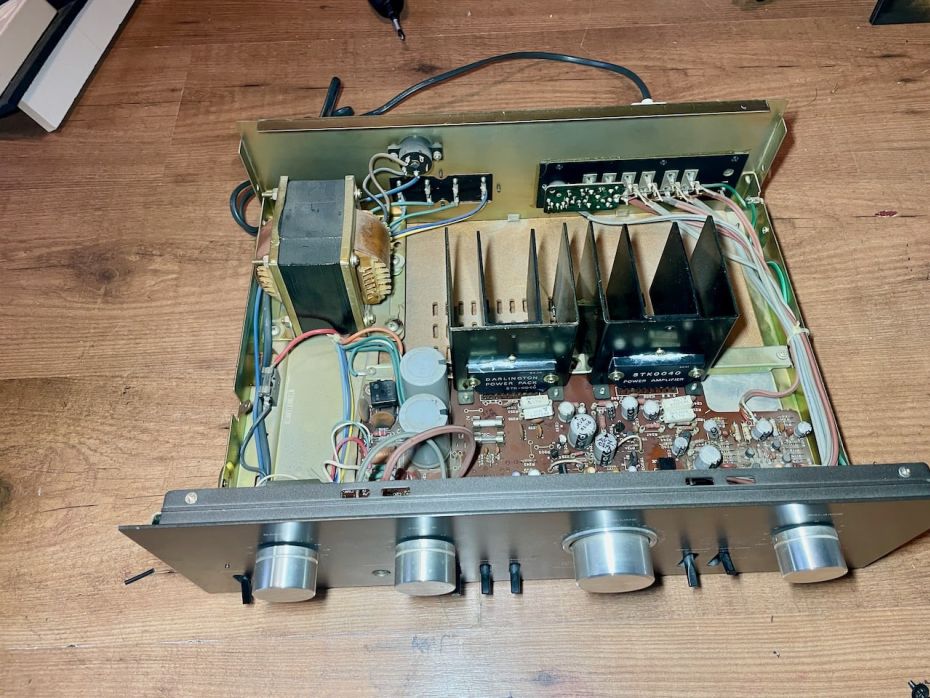

![Technics SU-7100 open ter inspectie](/templates/yootheme/cache/56/Technics_SU-7100_versterker_repair_5-56489c01.jpeg)
Klacht:
De versterker geeft heel af en toe wat signaal op het linker kanaal.
![Technics SU-7100K met twee verschillende STK0040 modules](/templates/yootheme/cache/d0/Technics_SU-7100_versterker_repair_8-d0a94b39.jpeg)
Diagnose:

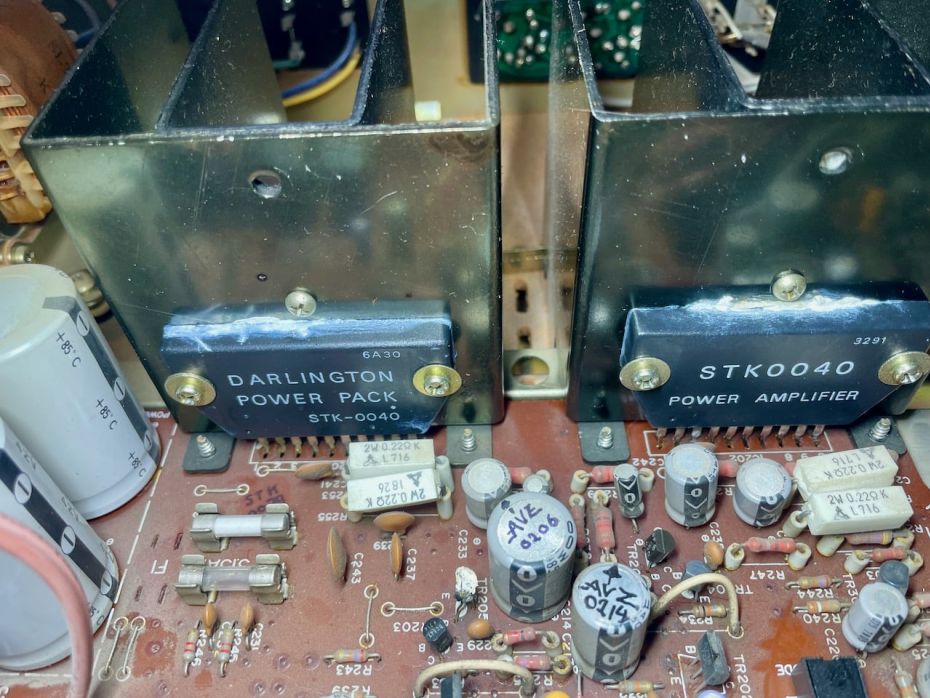

- Technics SU-7100K heeft twee verschillende STK0040 modules.
- Er is al een keer aan reparatie uitgevoerd aan deze versterker. Enkele condensatoren zijn vervangen.
- Diverse printbanen zijn opnieuw gesoldeerd en ook een doorverbinding aangebracht.
- Printbanen laten los. Soldeerverbindingen maken slecht contact.
- Alle schakelaars en potmeters zijn extreem vuil. Waarschijnlijk is deze set ooit met contactspray behandeld.
- Printbaan breuk zorgt voor een wegvallend rechter kanaal.

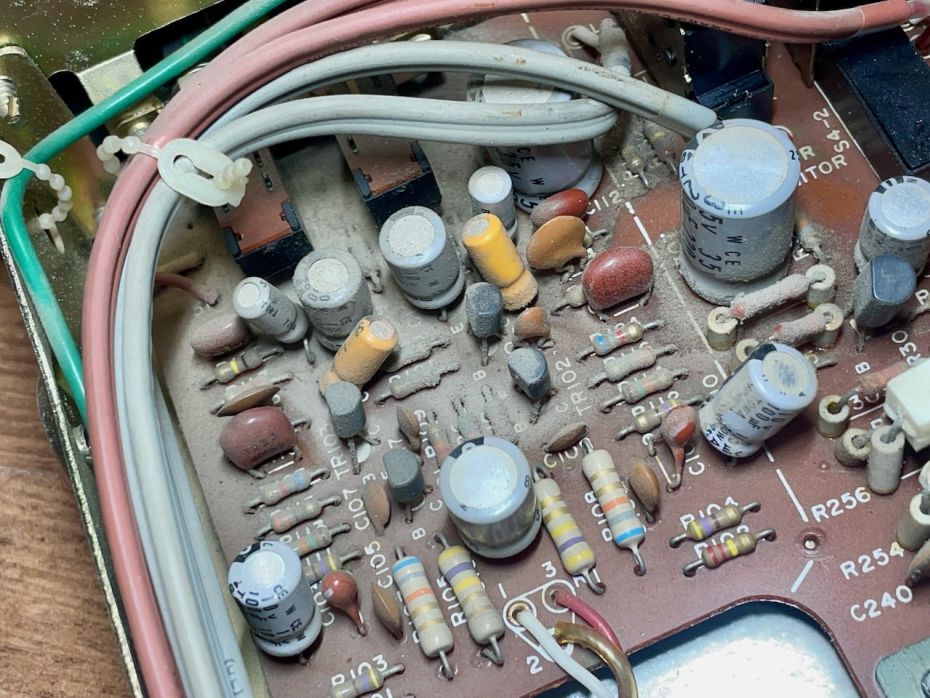

![Zeer stoffige print van deze Technics SU-7100K](/templates/yootheme/cache/31/Technics_SU-7100_versterker_repair_13-31da3b44.jpeg)

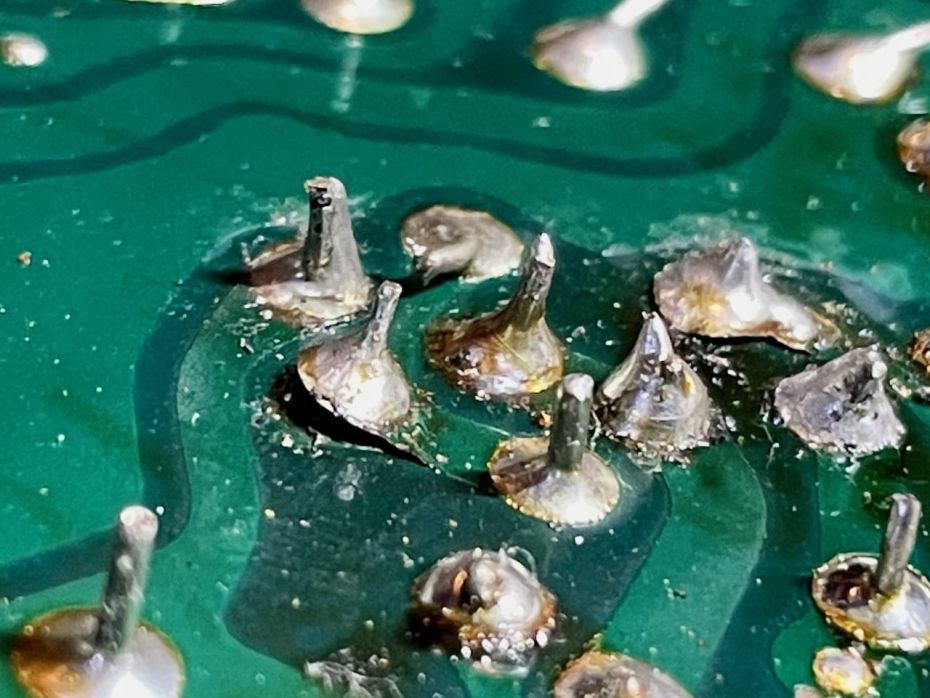

![Loslatende printbaar op versterkerprint van Technics SU-7100K](/templates/yootheme/cache/2c/Technics_SU-7100_versterker_repair_18-2cebecb2.jpeg)
Reparatie 1:
- Versterker uitgezogen en van stof ontdaan.
- Alle schakelaars en potmeters gereinigd.
- Linker kanaal werkte hierdoor weer goed. Rechter kanaal af en toe bij het bewegen van de printplaat.
- Alle soldeerverbindingen doorgesoldeerd. Helaas bleef de storing aanhouden.
- Tijdens het testen stopte het rechter kanaal er helemaal mee. STK0040 doorgemeten en deze geeft kortsluiting op de uitgang.
Gezien de problemen met de printplaat en de beschadigingen die bij eerdere reparaties zijn ontstaan is het niet lonend deze versterker te repareren.
De versterker is van een oudere dame. Ze is erg gehecht aan de Technics set en weet precies hoe ze de set moet bedienen. Plaatje draaien, cassettebandje draaien, radio luisteren. Vanuit dat oogpunt besloten deze versterker dusdanig op te knappen dat ze er weer gebruik van kan maken.

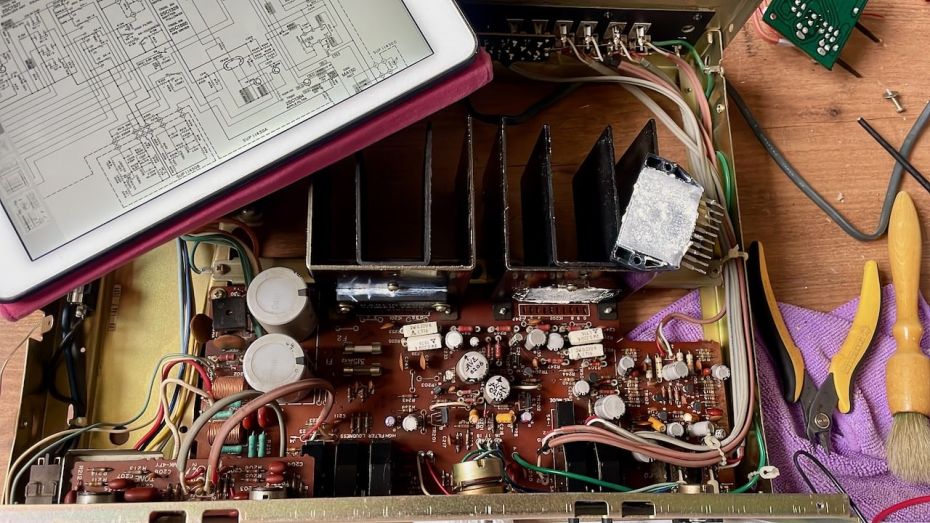

![STK0040 defect. Deze uitgesloldeerd.](/templates/yootheme/cache/3f/Technics_SU-7100_versterker_repair_20-3f163a49.jpeg)

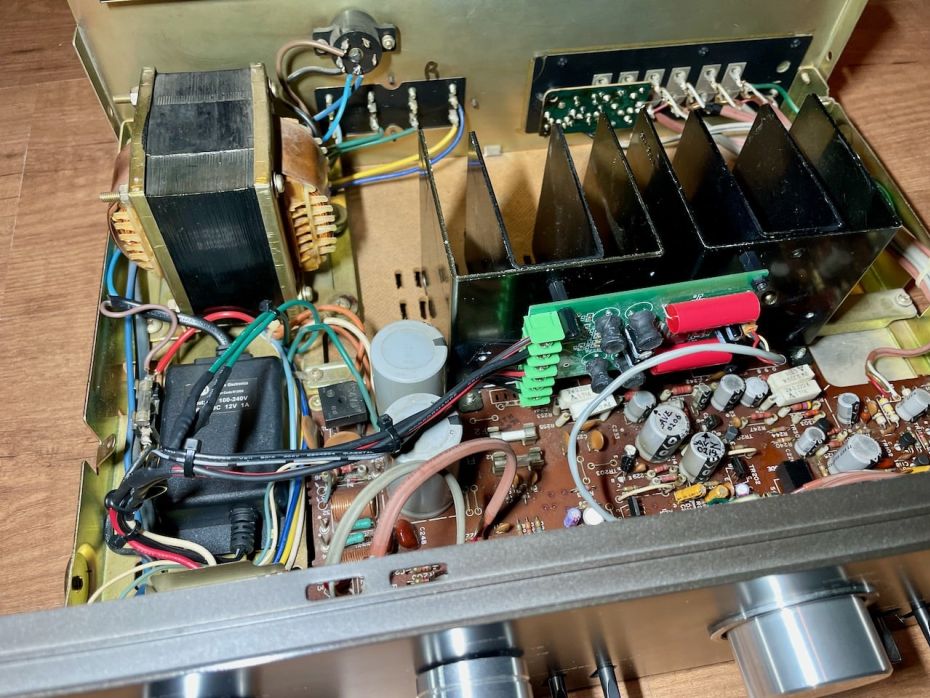

![Reparatie door een class D versterkertje in te bouwen.](/templates/yootheme/cache/e2/Technics_SU-7100_versterker_repair_23-e24127bf.jpeg)
Reparatie 2:
- Het belangrijkste aan deze versterker is de bediening. De eigenaresse weet precies welke knoppen en schakelaars ze over moet zetten om muziek te kunnen luisteren.
- Ter test daarom een kleine eindversterker gemonteerd. Het betreft een klasse D versterkermodule. Losse 12V voeding gemonteerd.
- Aangesloten op de uitgang van de volume potmeter.
Resultaat: Een werkende versterker met een bescheiden vermogen. Hopelijk een werkende oplossing voor deze dame.
