Klacht:
Deze vóór- en eindversterkers hebben wat onderhoud nodig. Hij kraakt, piept, verschil links en rechts en vu meterverlichting.
Diagnose:
- Mooie eenvoudige opbouw van de twee onderdelen.
- Binnenkant van beide versterkers is erg stoffig.
- Alle schakelaars en potmeters moeten gereinigd worden.
- VU meter verlichting is defect en wordt gevoed vanuit een spanningsval netwerk van weerstanden en een zenerdiode.
- Deze spanningsval wordt erg warm en heeft zichtbare schade op de print veroorzaakt.
Reparatie:

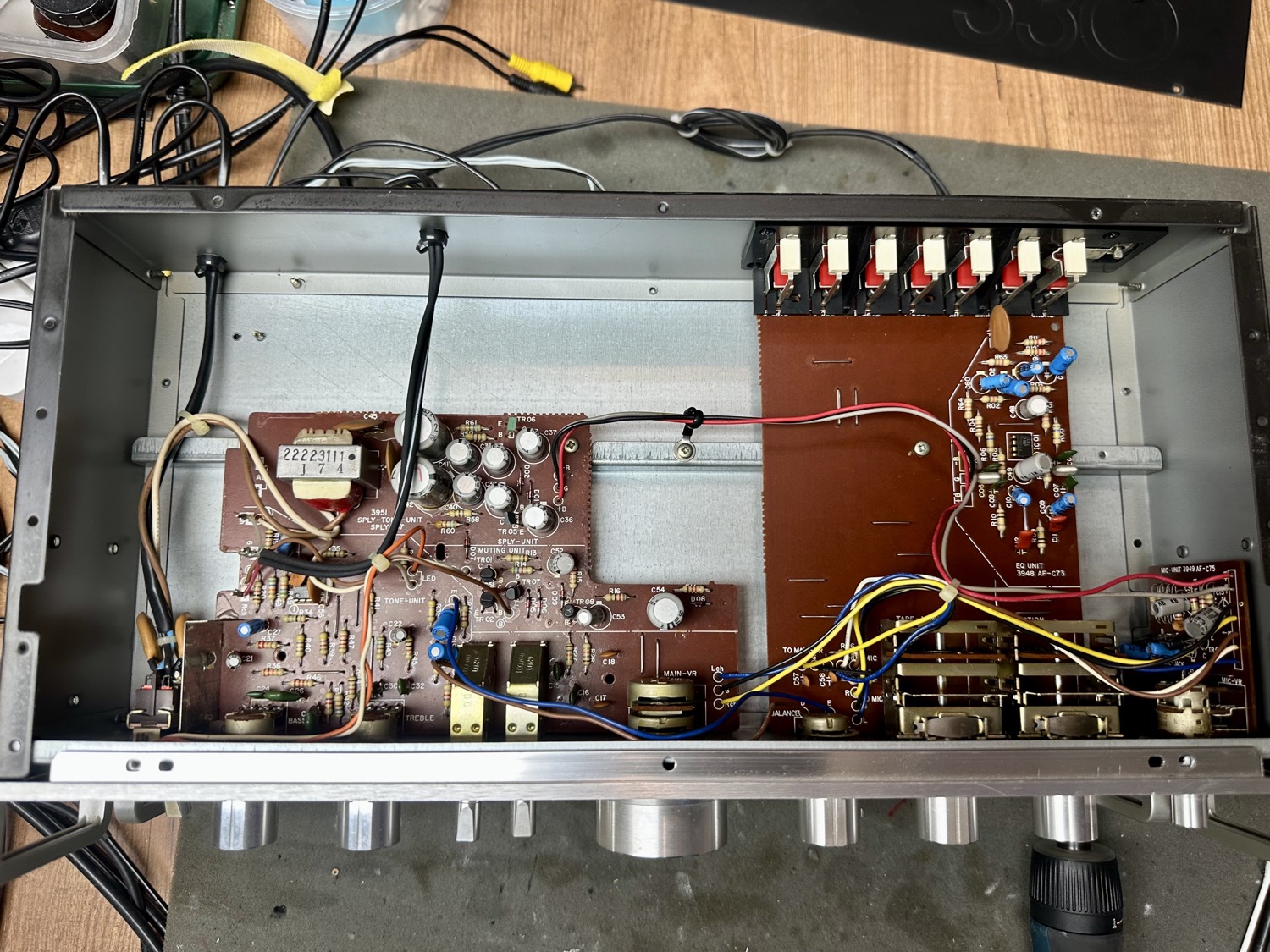

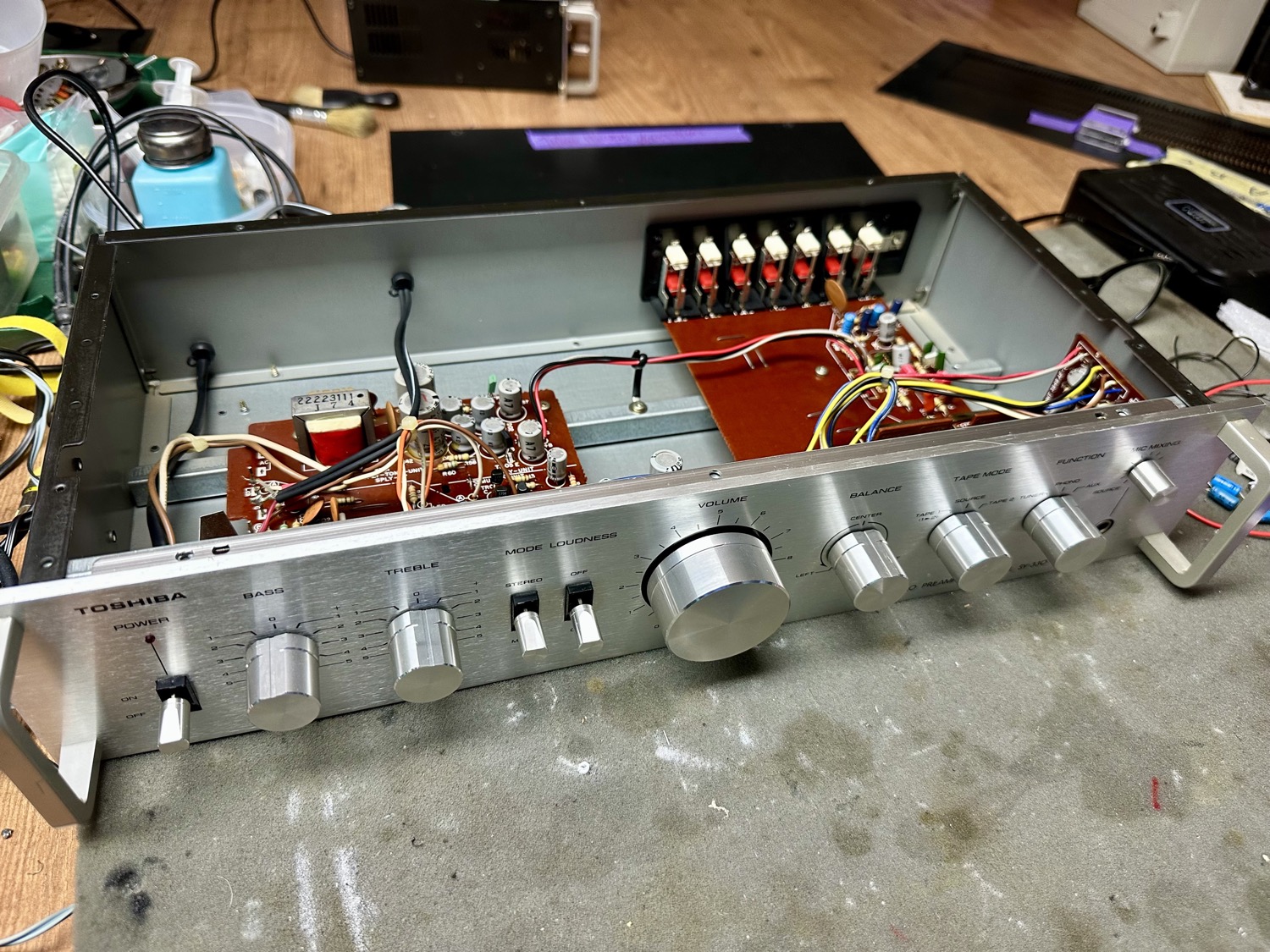

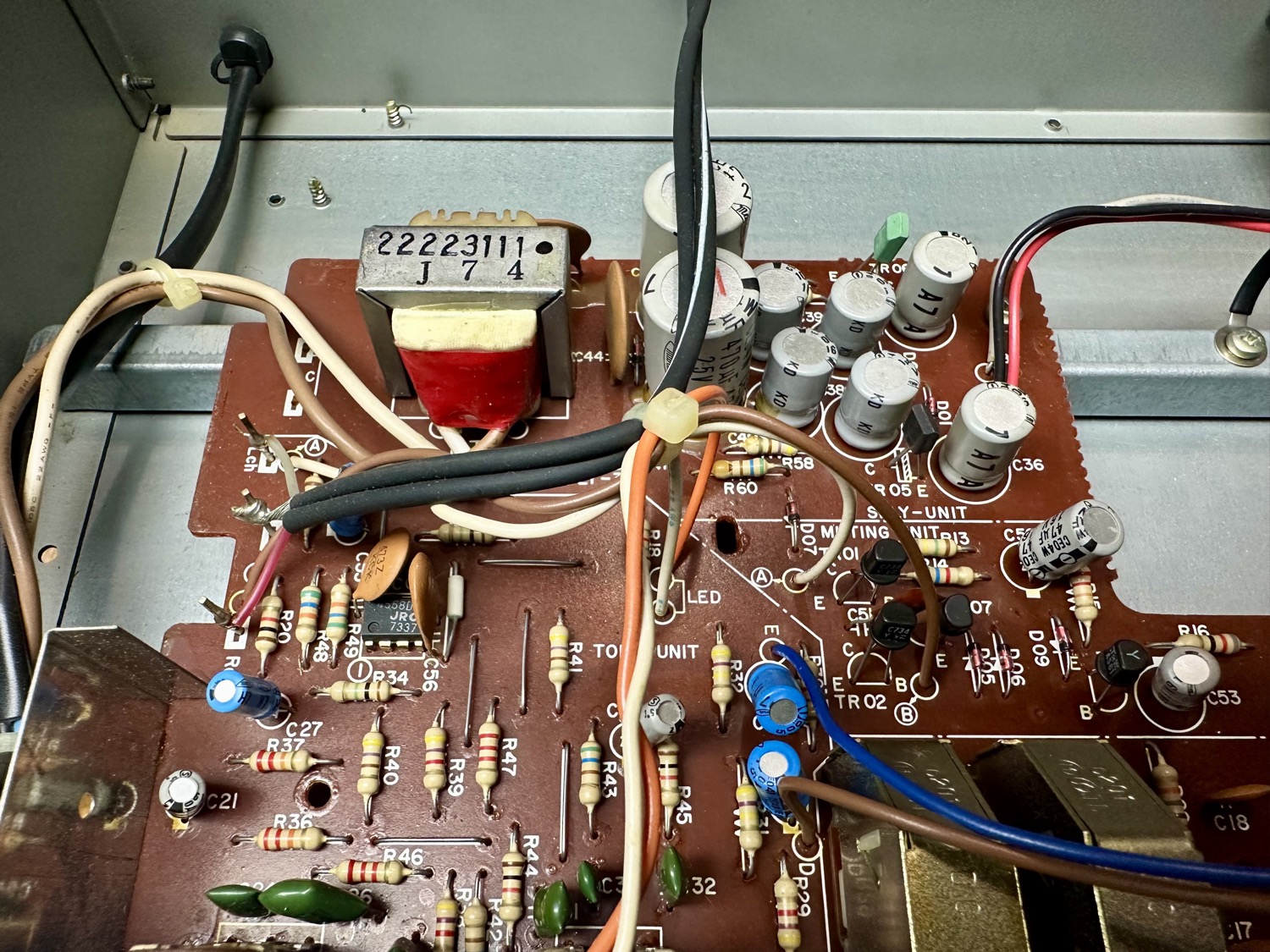

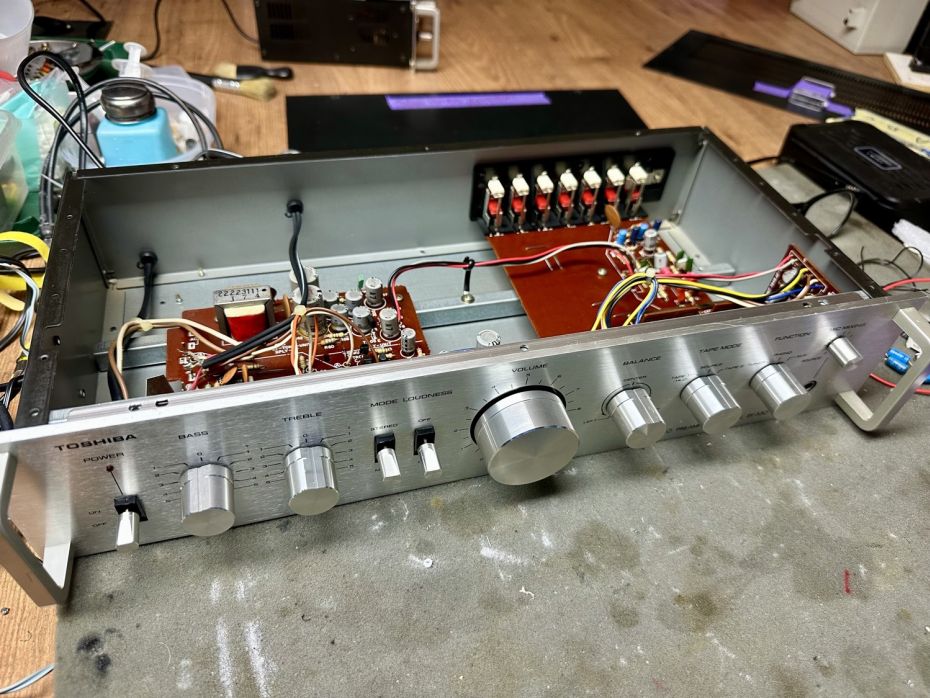

SY-330 Voorversterker:
- Potmeters en schakelaars gereinigd met Deoxit.

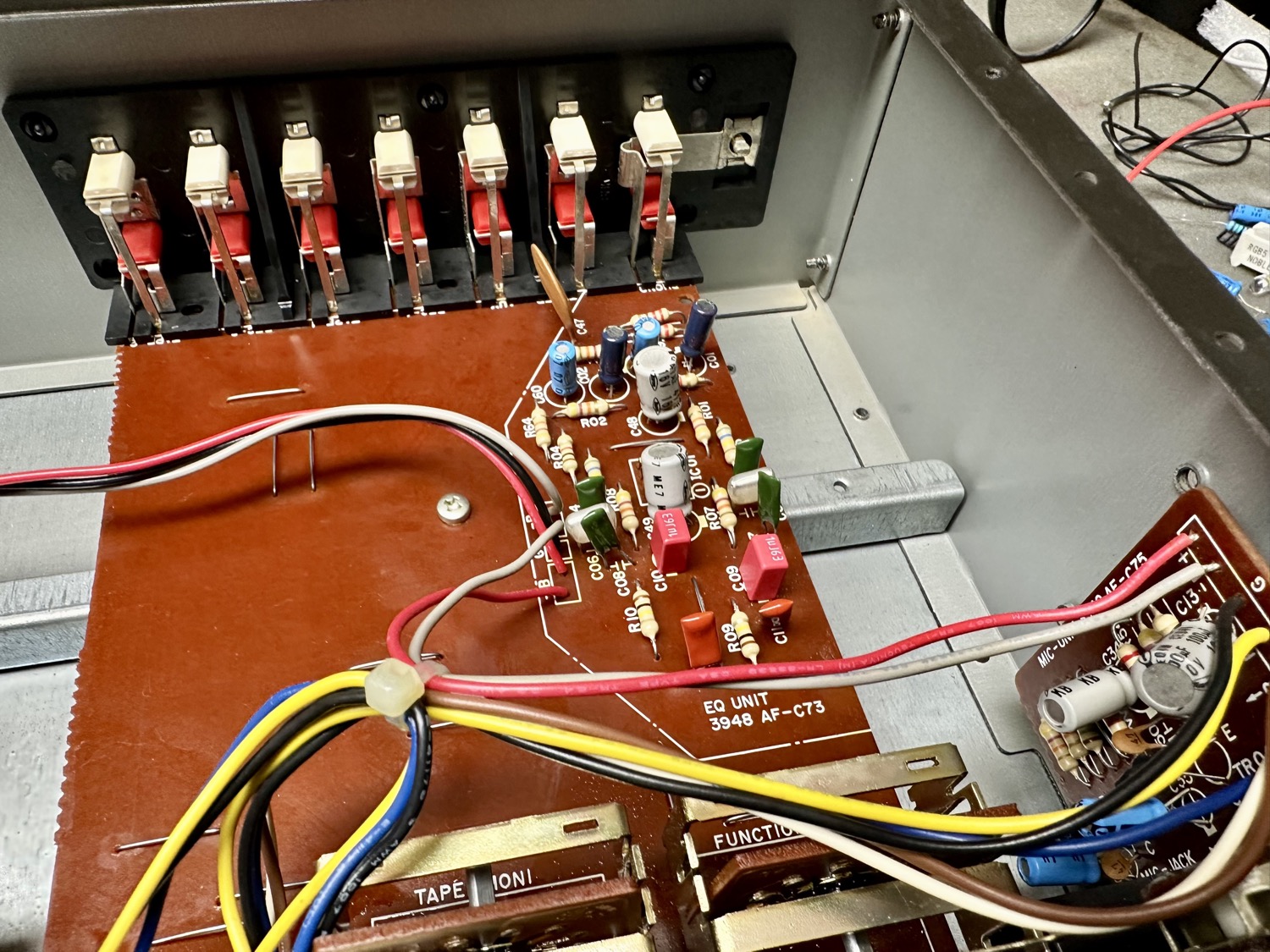

- Koppelcondensatoren vervangen door Wima en Panasonic.

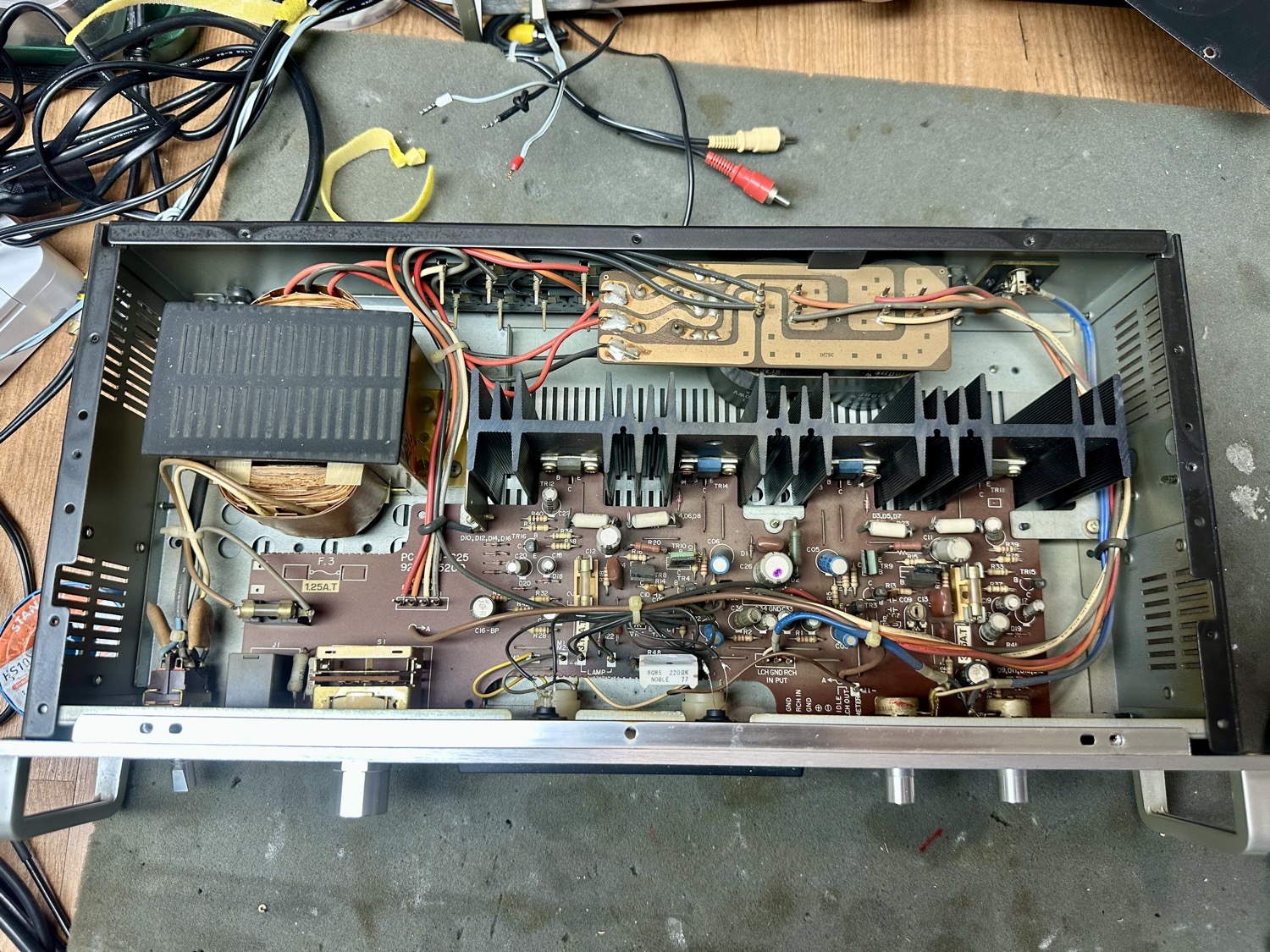

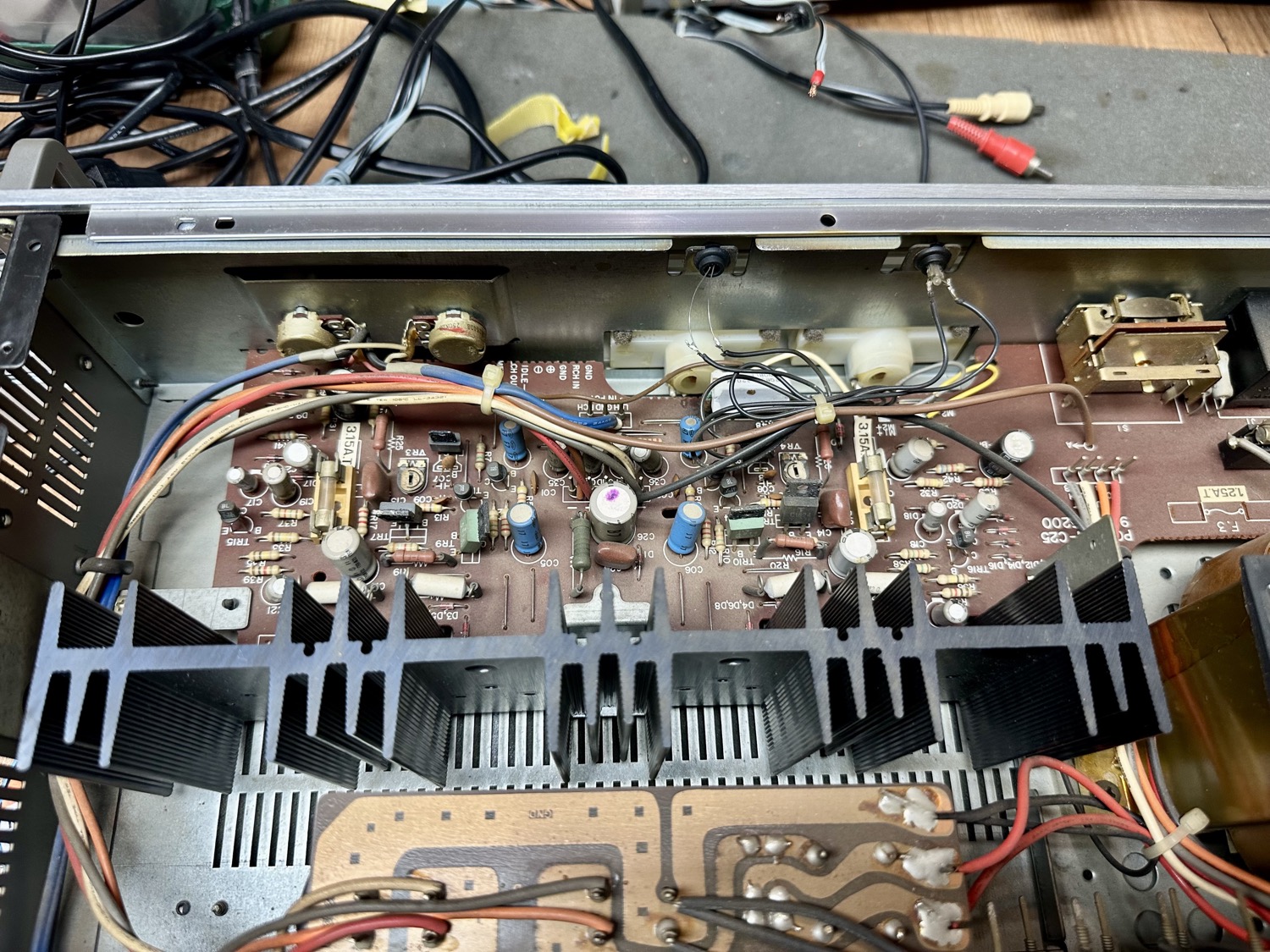

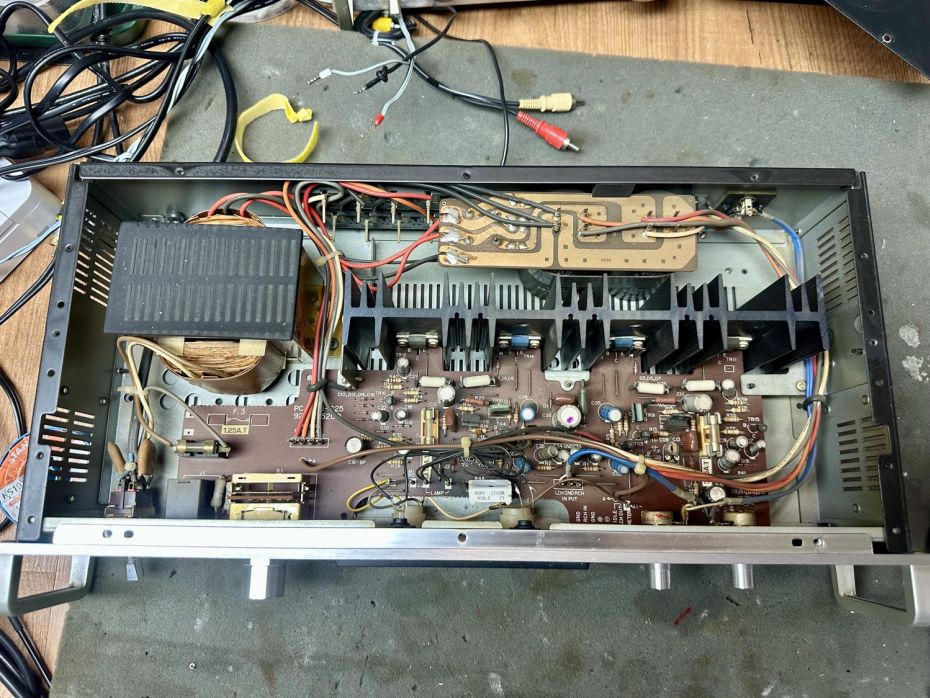

SC-330 Eindversterker:

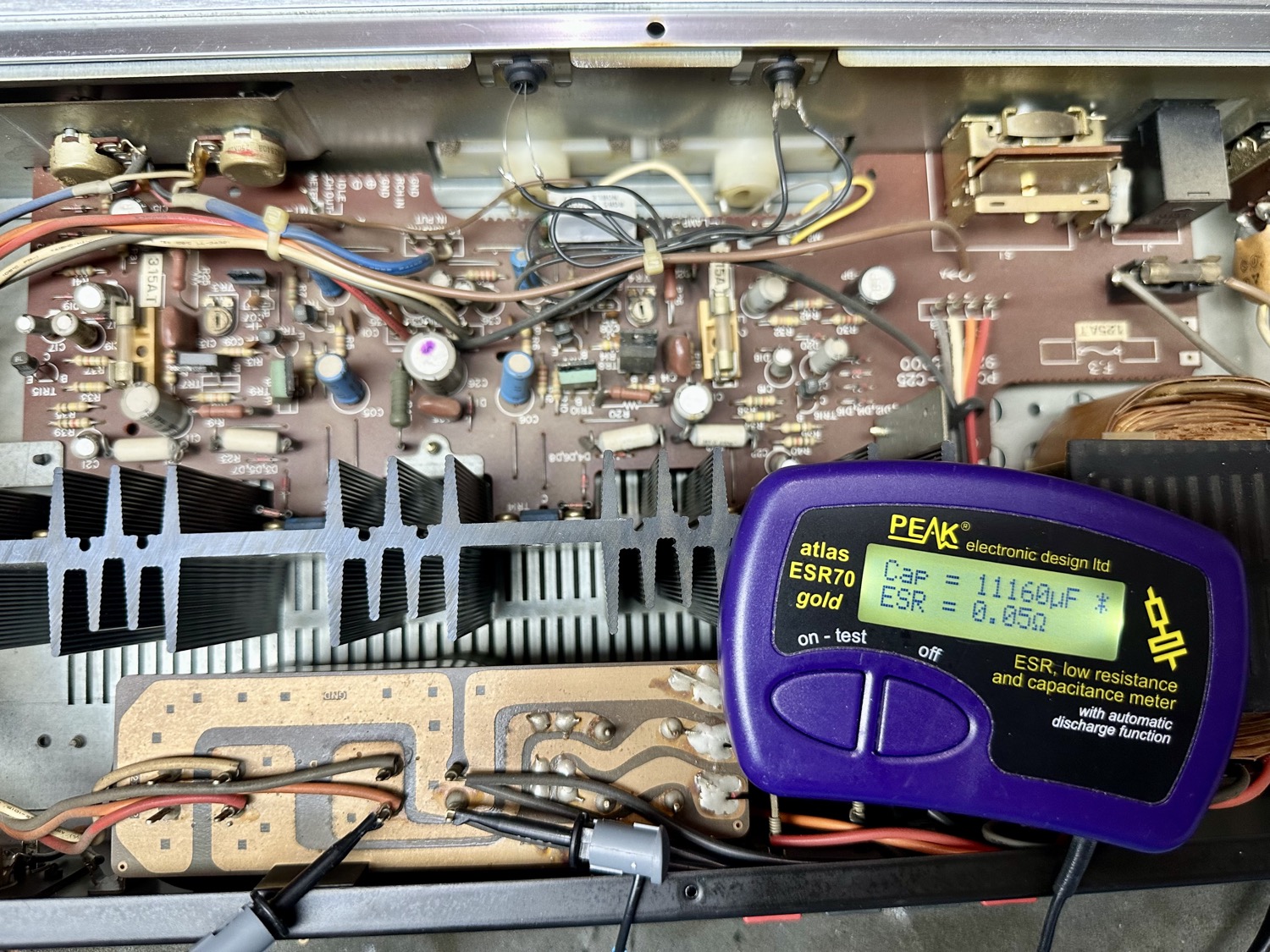

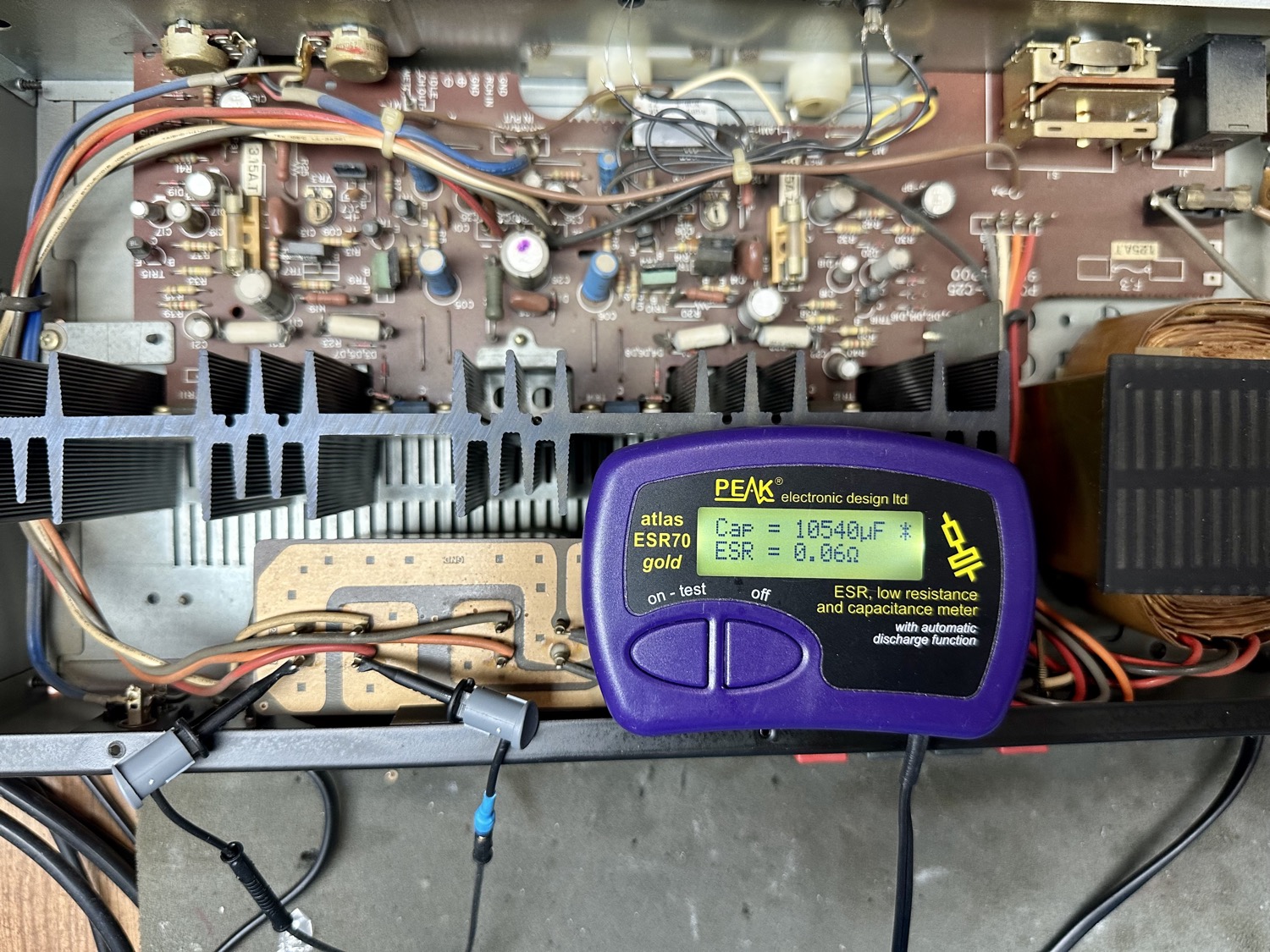

- De twee grote 10.000uF bufferelco's meten nog goed.
- De koppelcondensatoren vervangen door Panasonic.
- Potmeters en schakelaars gereinigd.
- Spanningsval netwerk verwijderd.
- Kleine AC-DC converter geplaats en de twee led's voorzien van een voorschakelweerstand zodat de stroom op bijna 20mA uit komt.

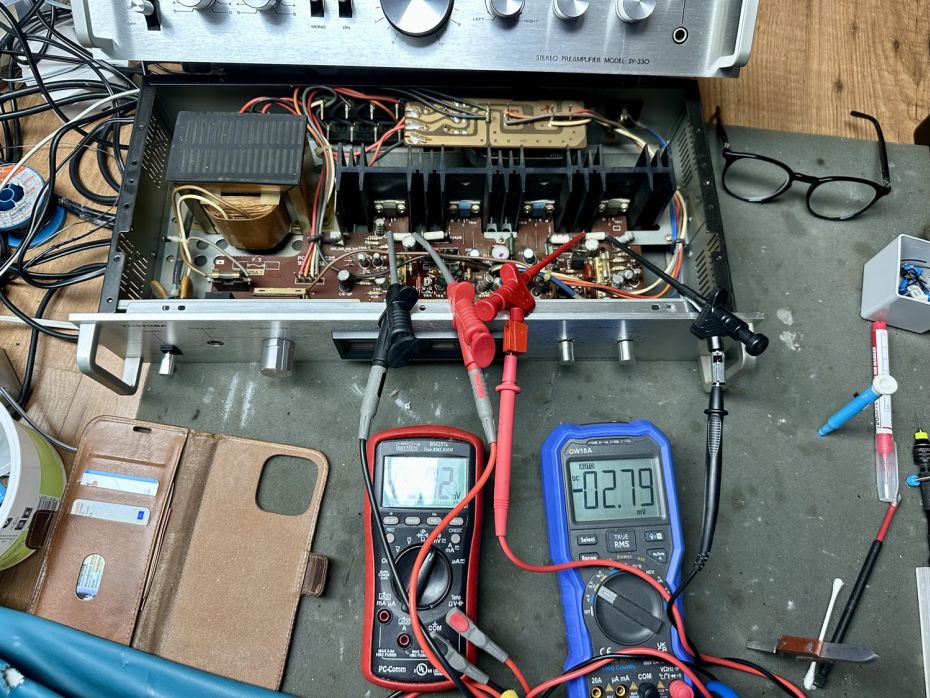

- Bias stroom afgeregeld volgens service manual.
VU verlichting

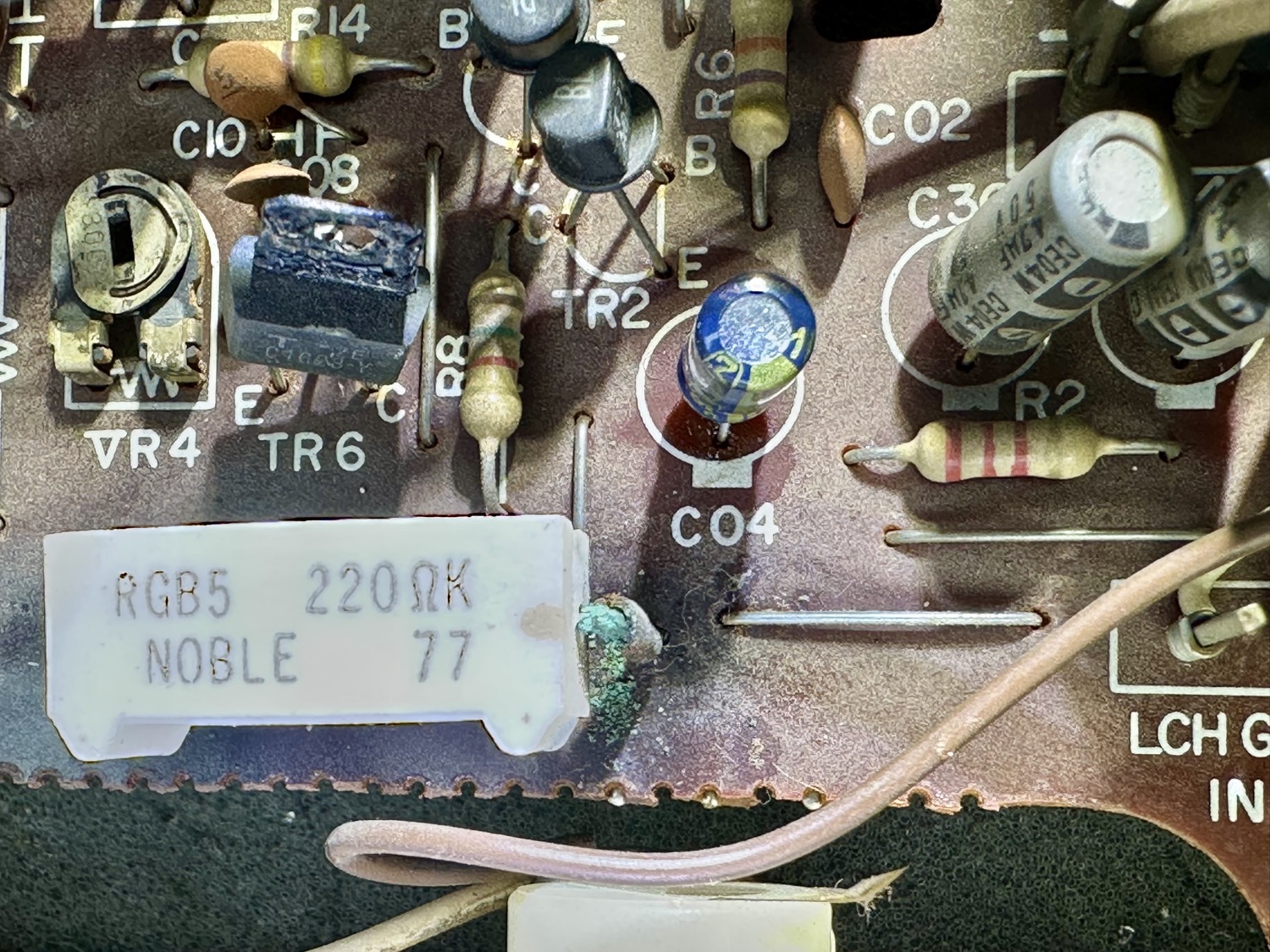

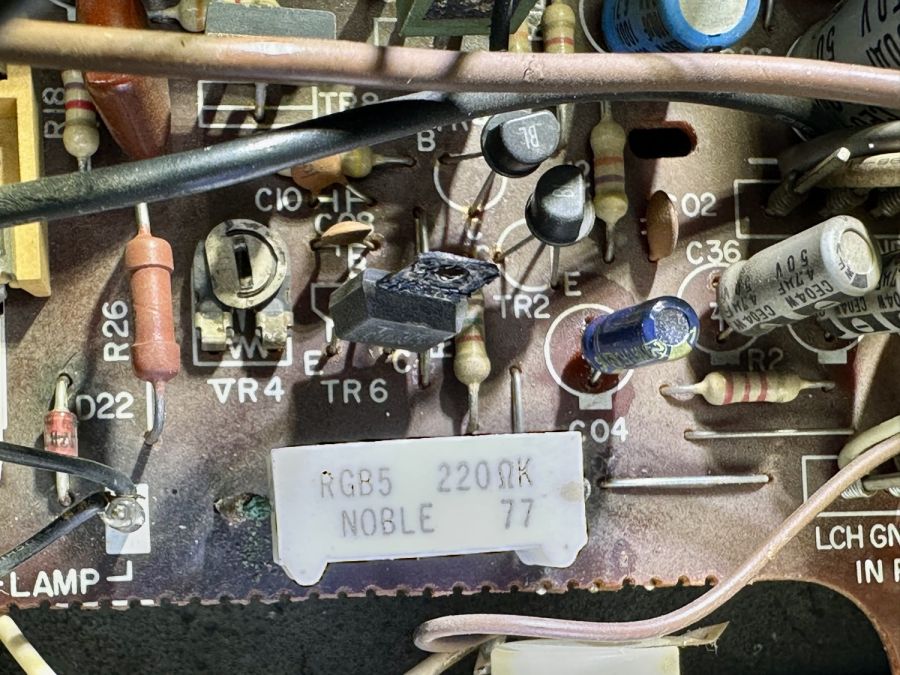

De vu verlichting spanning aanpassing van 40V naar 12V heeft voor wat warmteschade gezorgt.

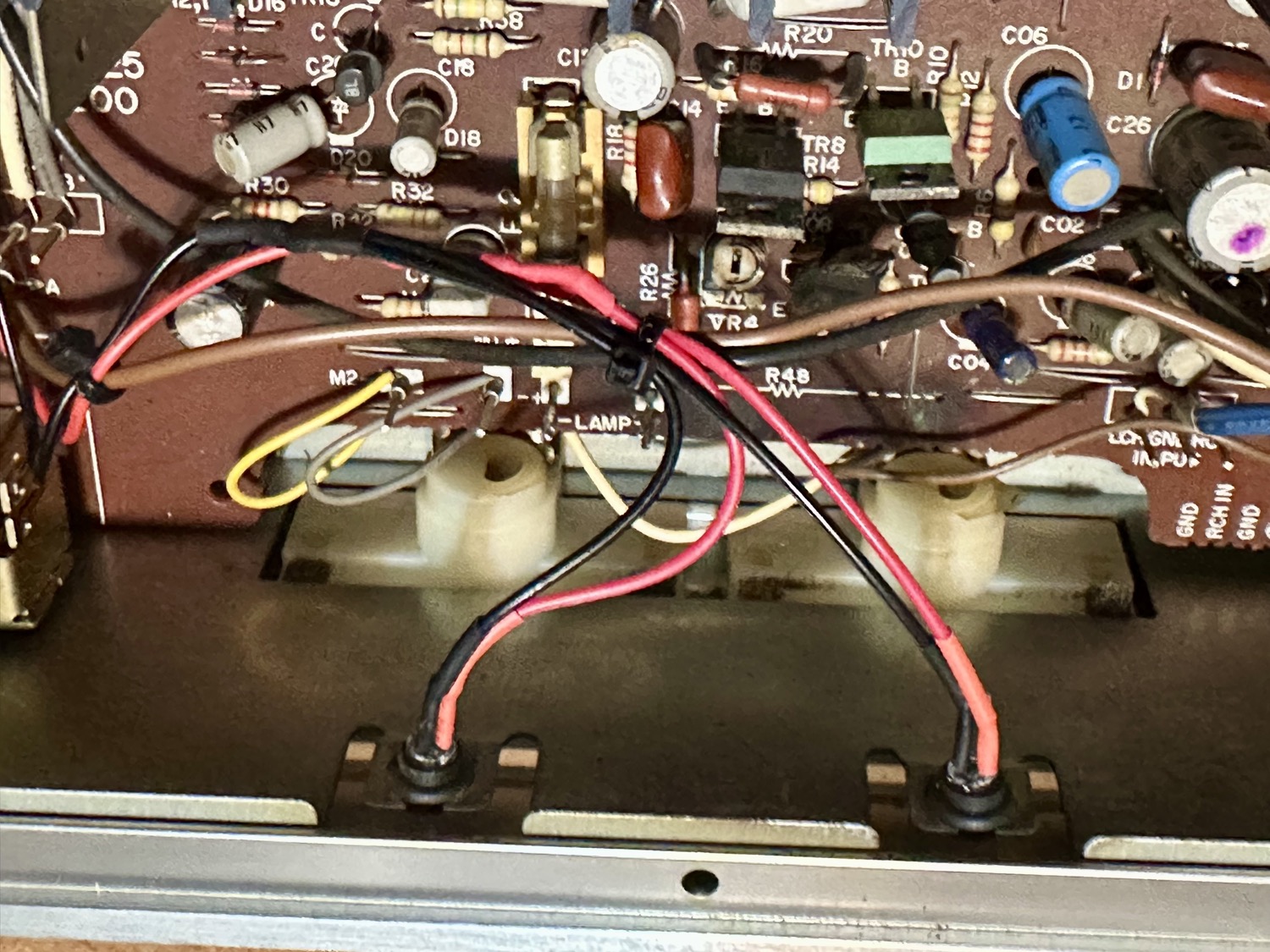

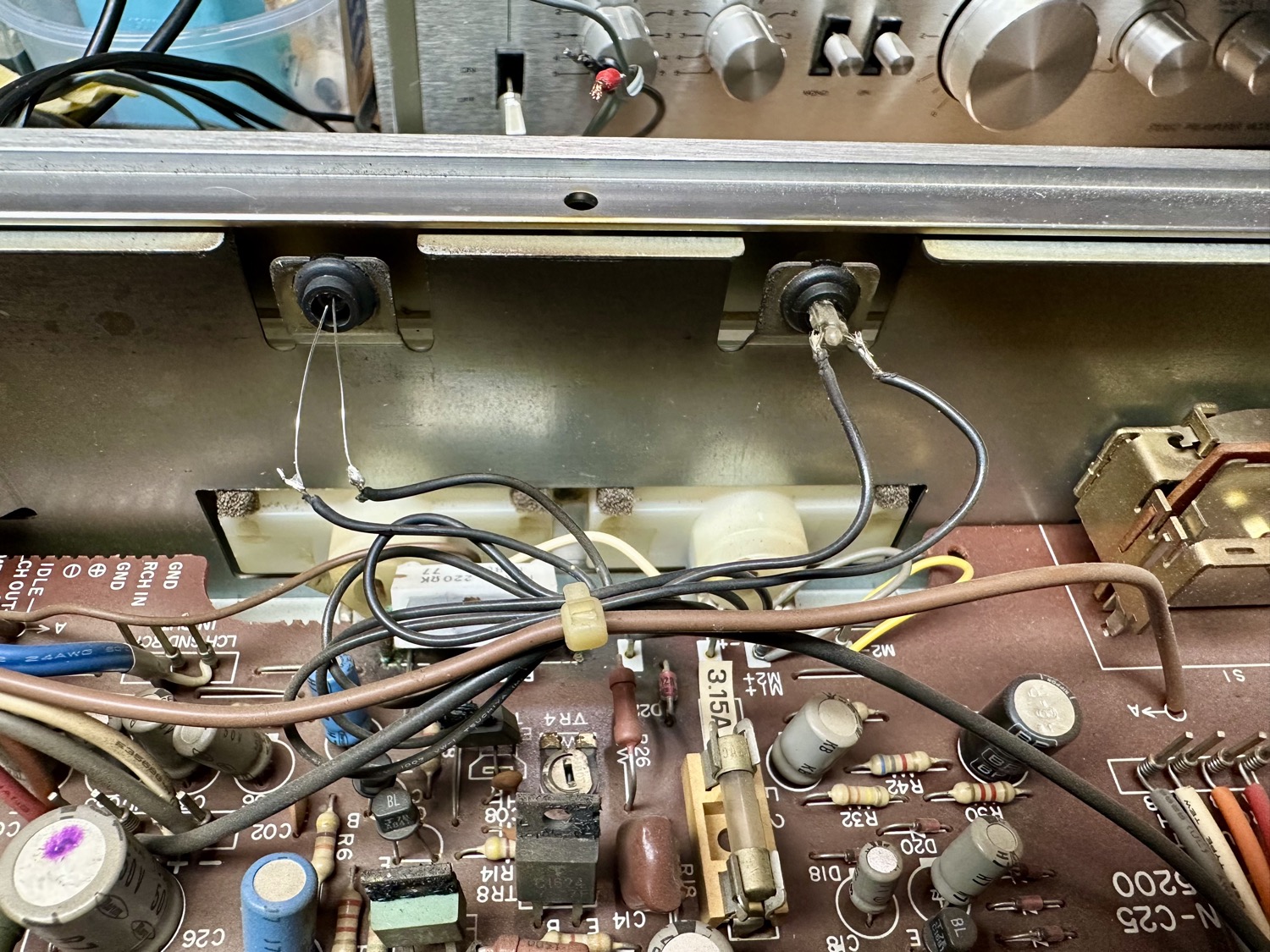

LED plaatsing

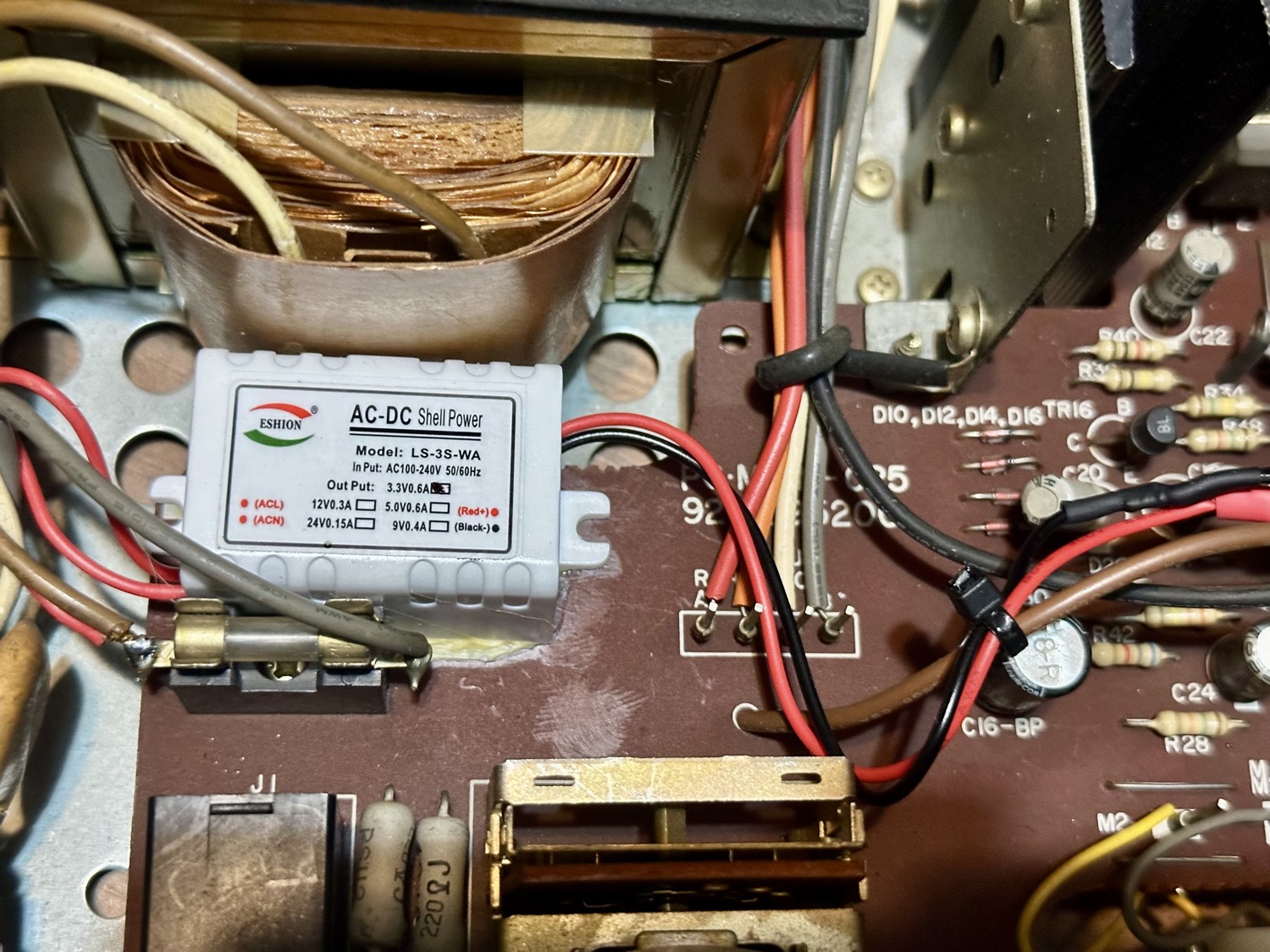

Om de 40V spanning om te zetten naar 2,5V ledspanning heb ik een kleine omzetter gebruikt.

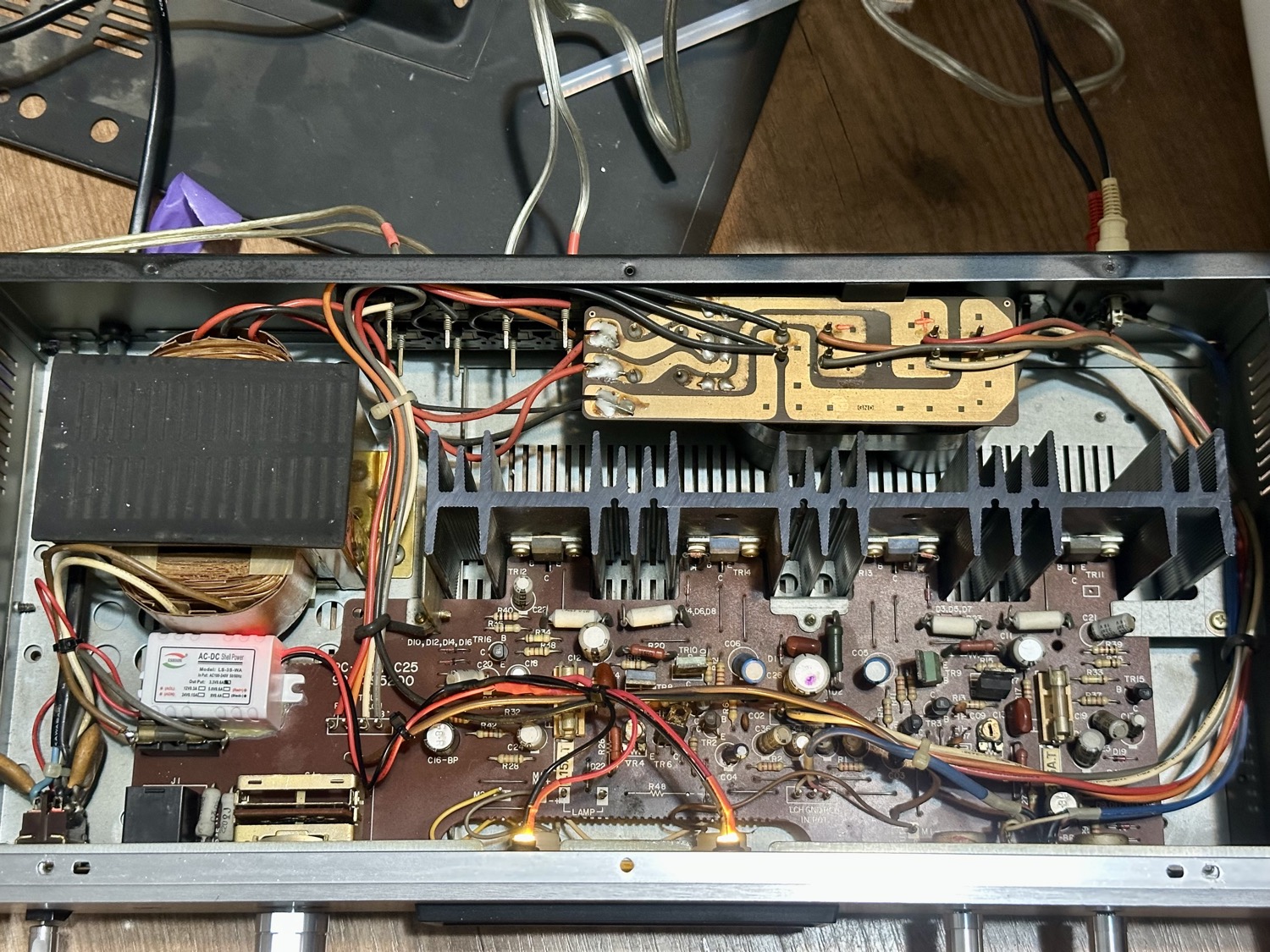

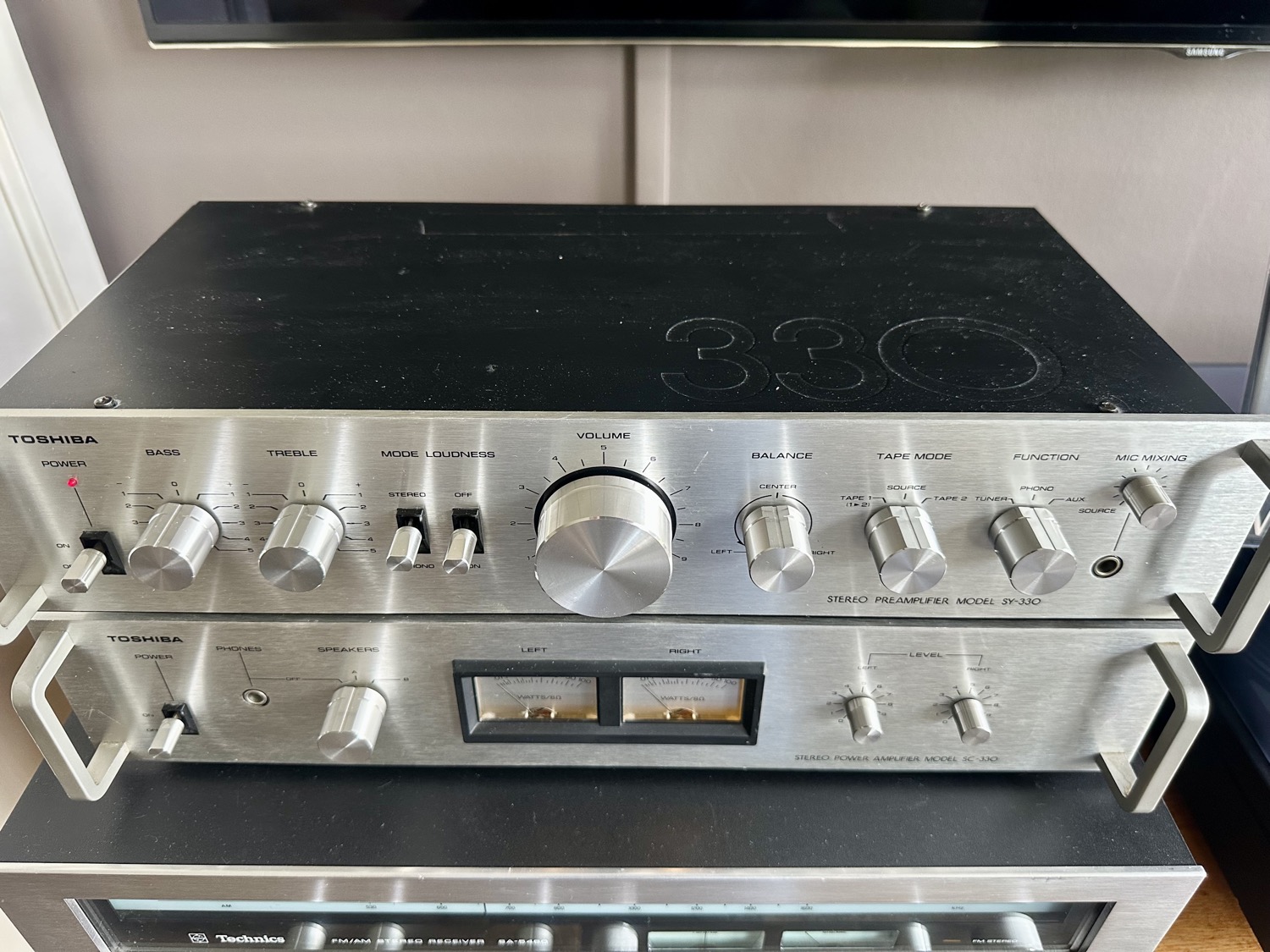

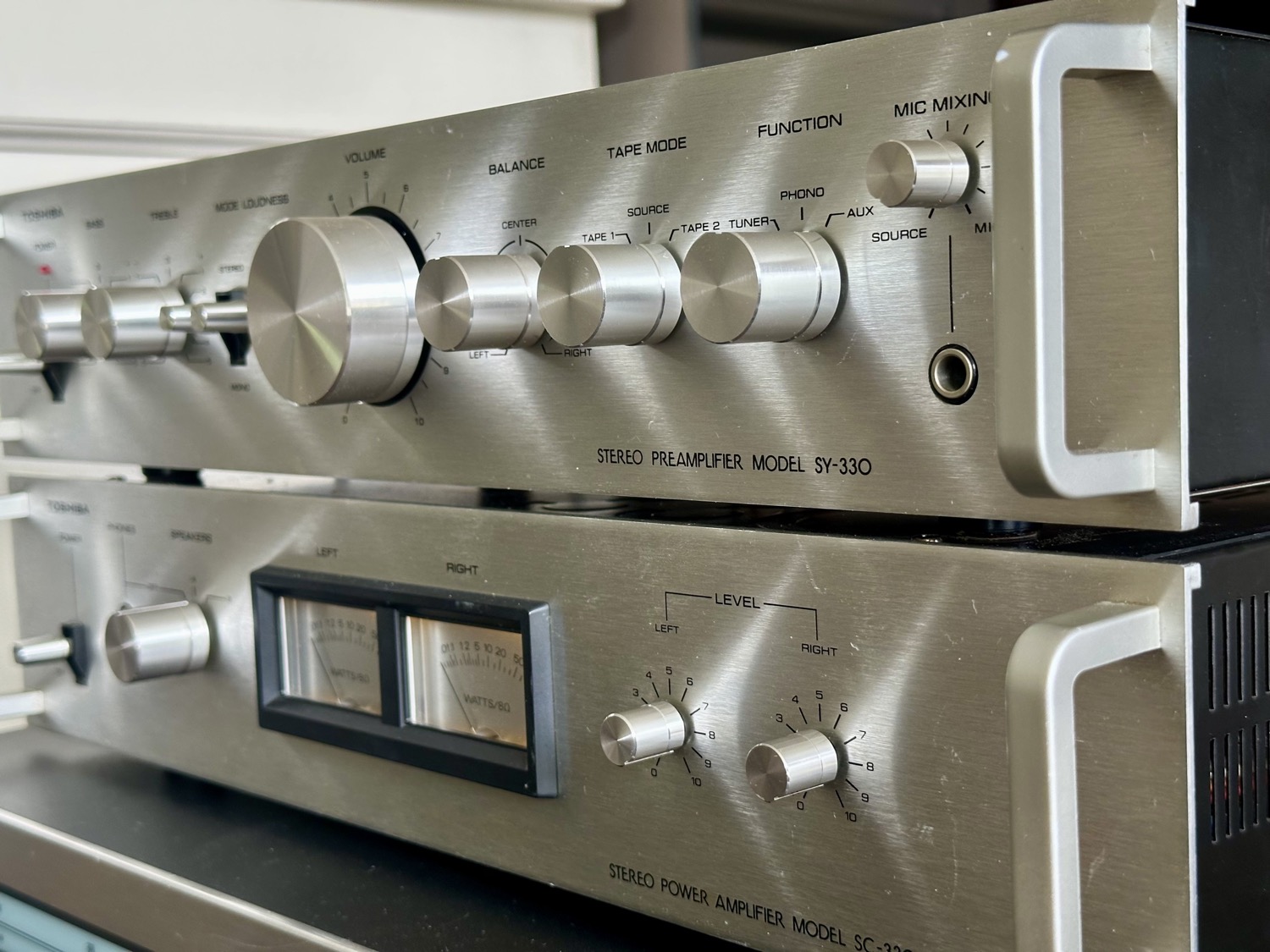

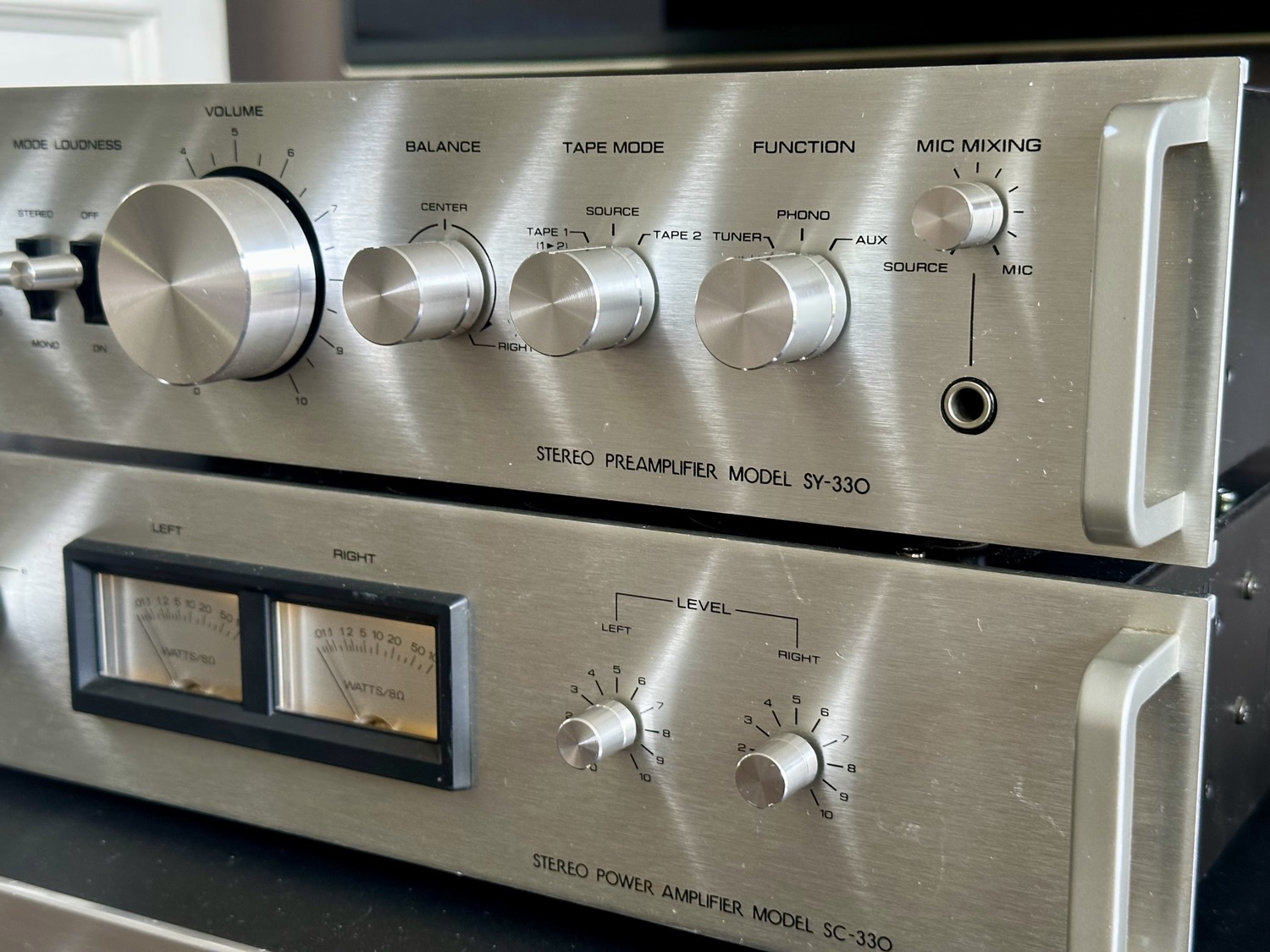

Eindresultaat

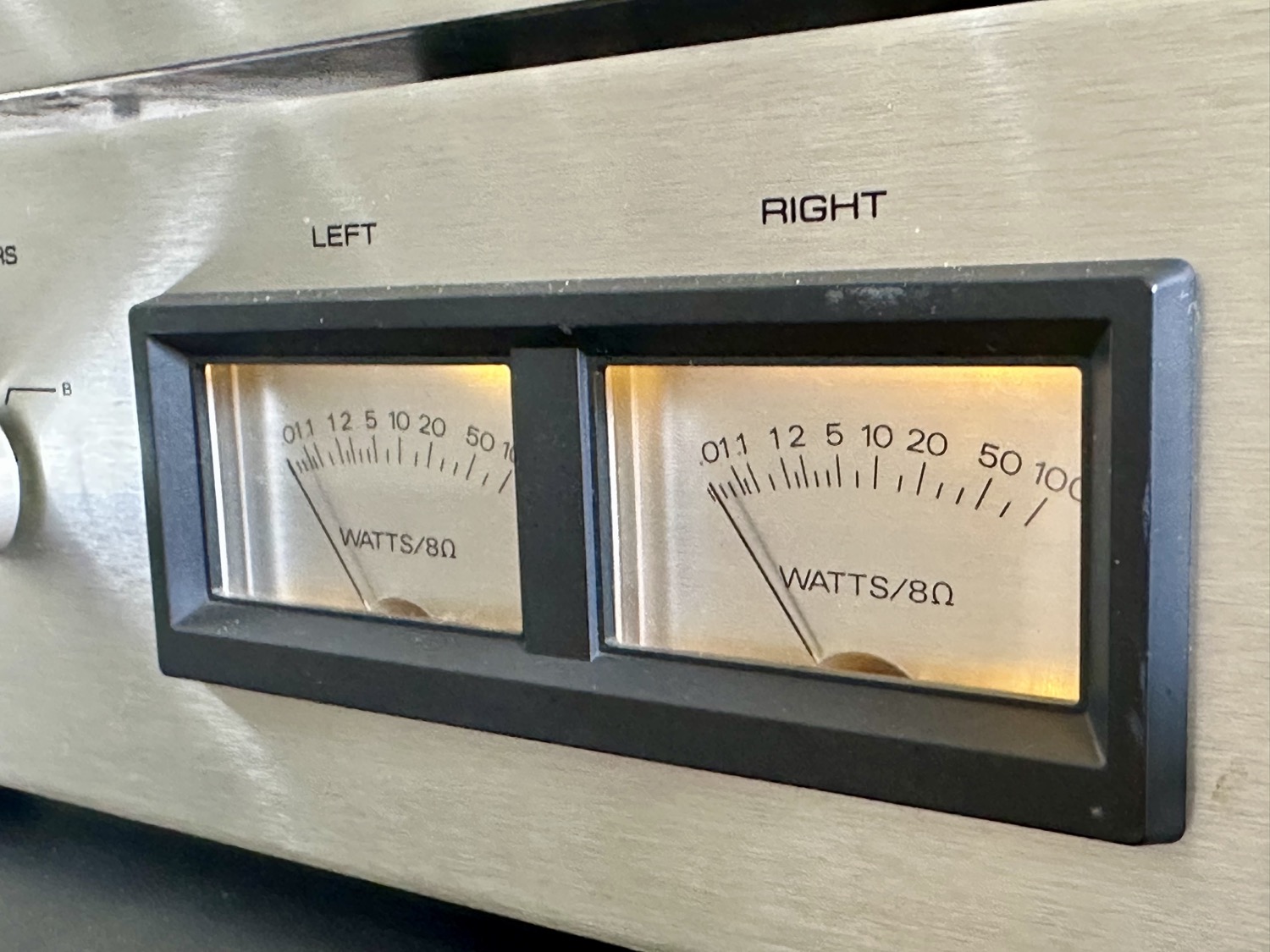

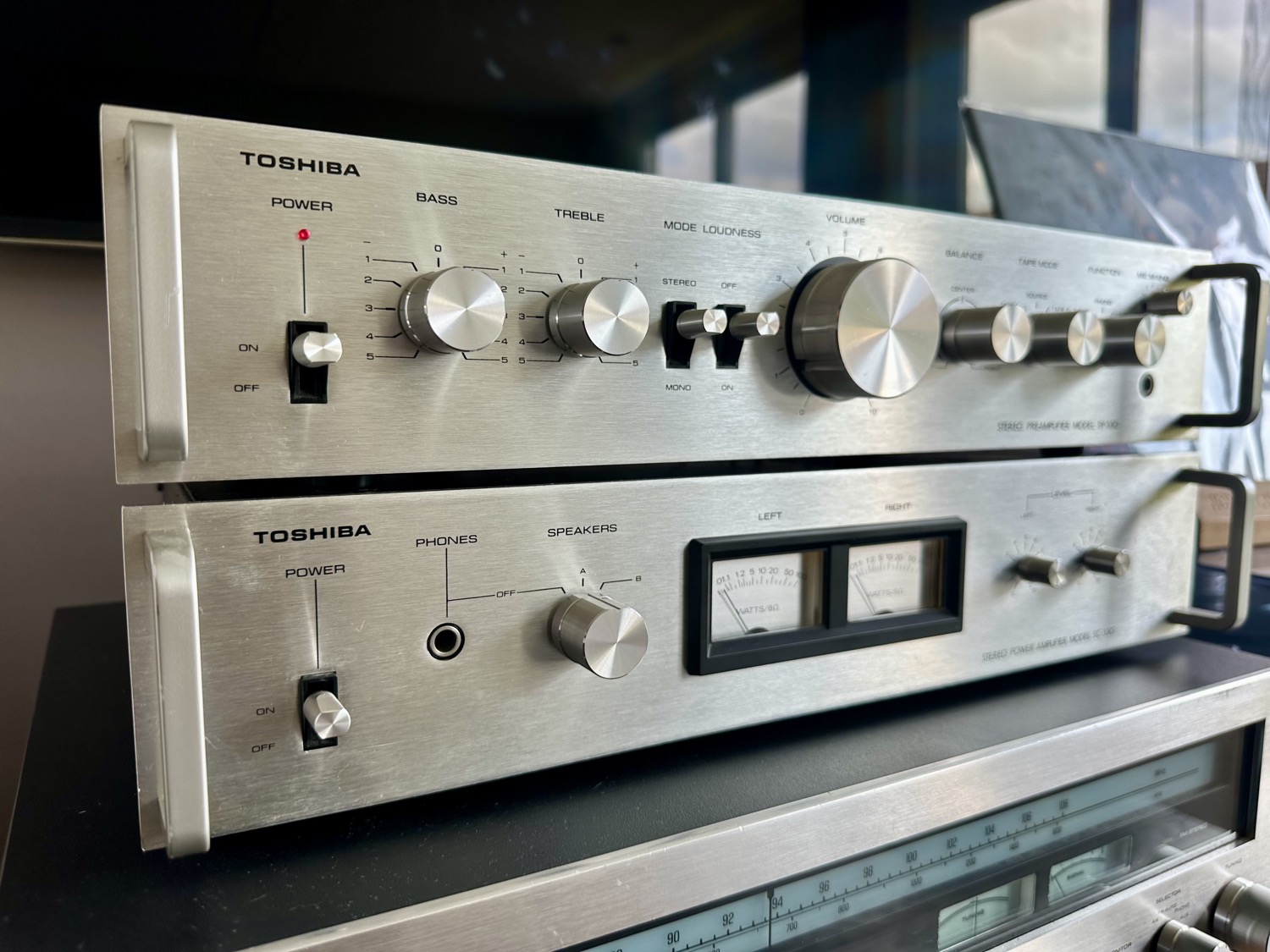

Iedere led heeft een eigen voorschakelweerstand gekregen zodat de stroom 19mA per led is.
