Klacht:
Slechts één kanaal werkende. Spelende kanaal is echter niet perfect.
Diagnose:

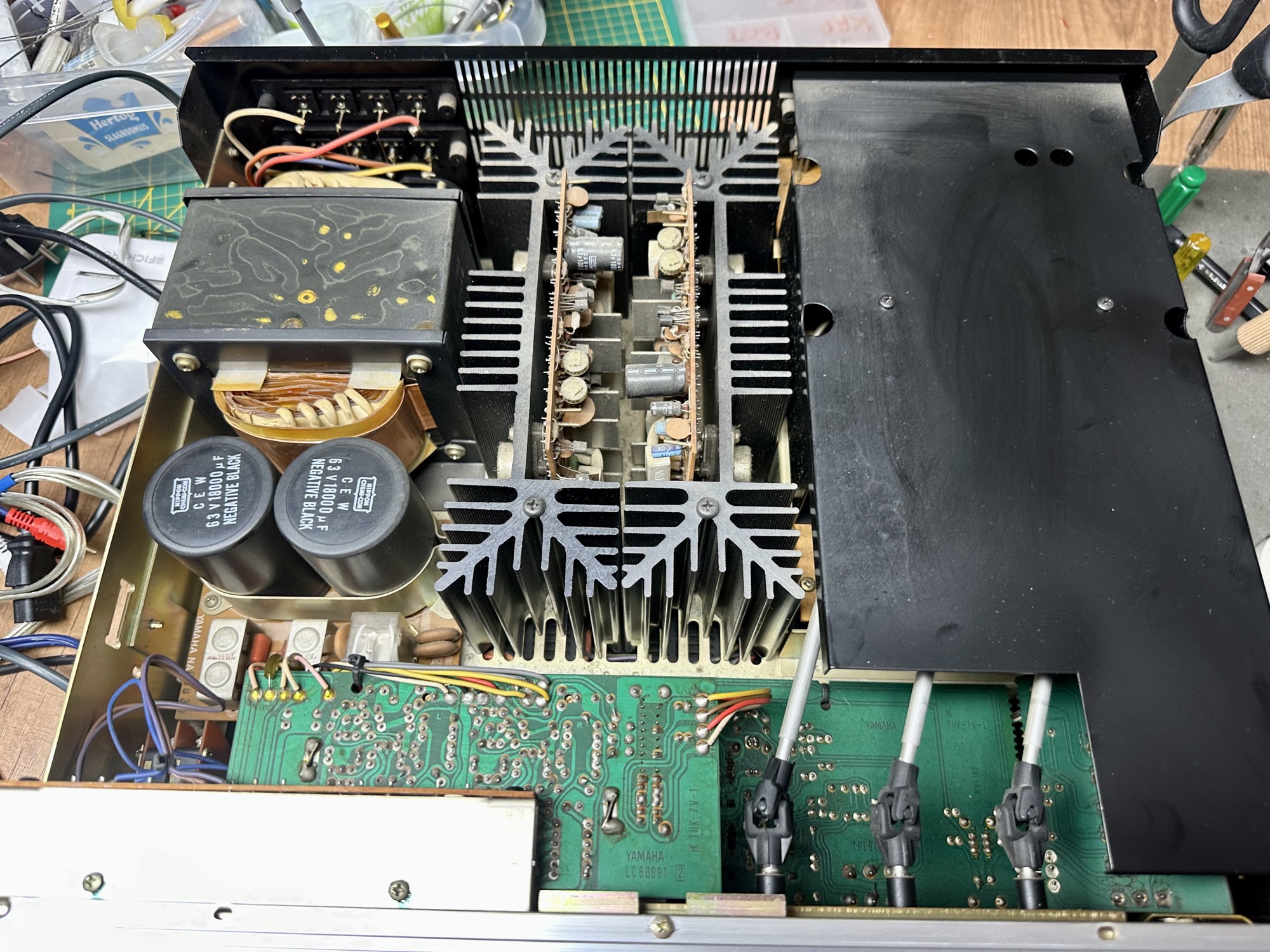

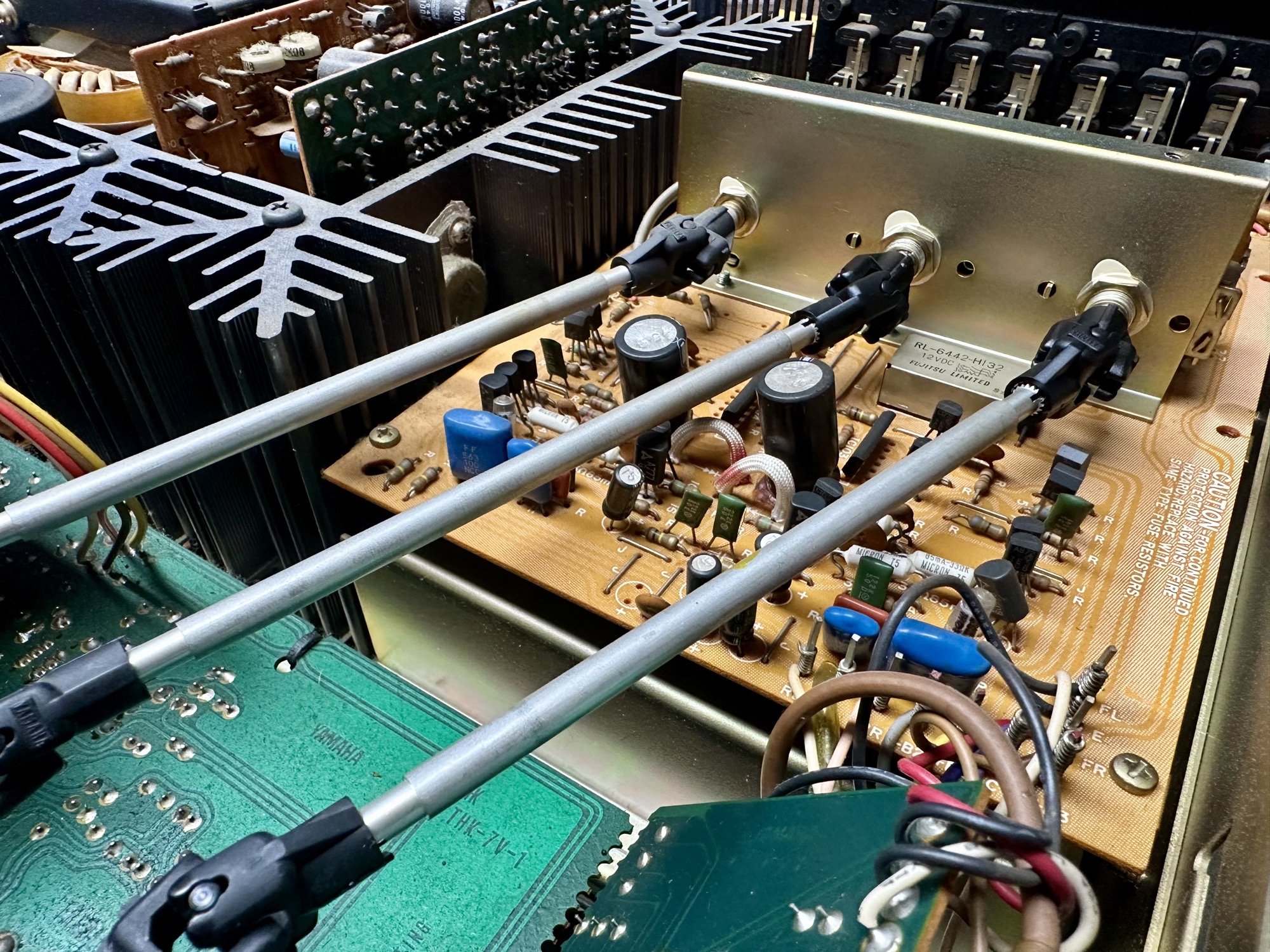

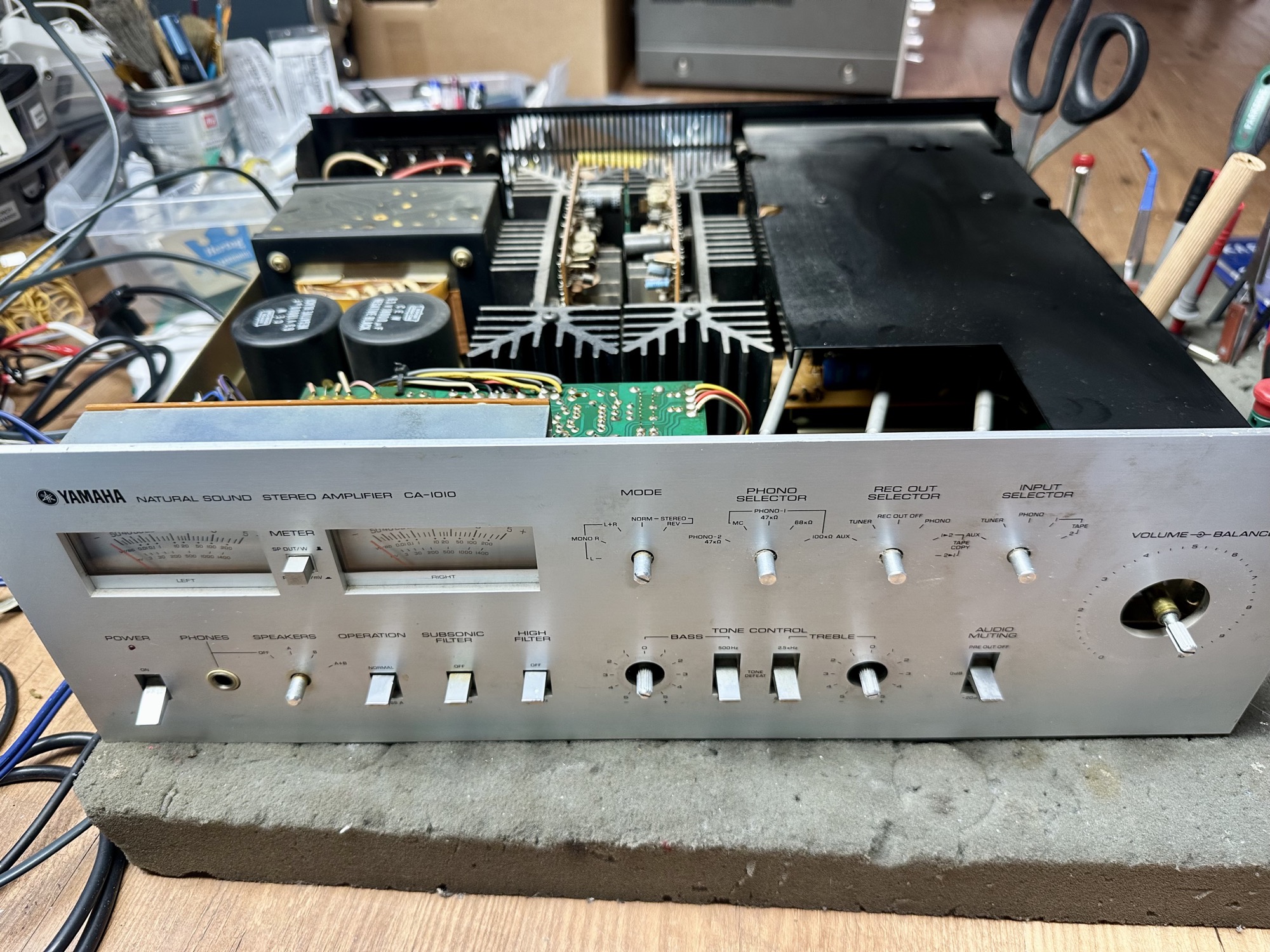

- Gehele versterker doorgemeten.

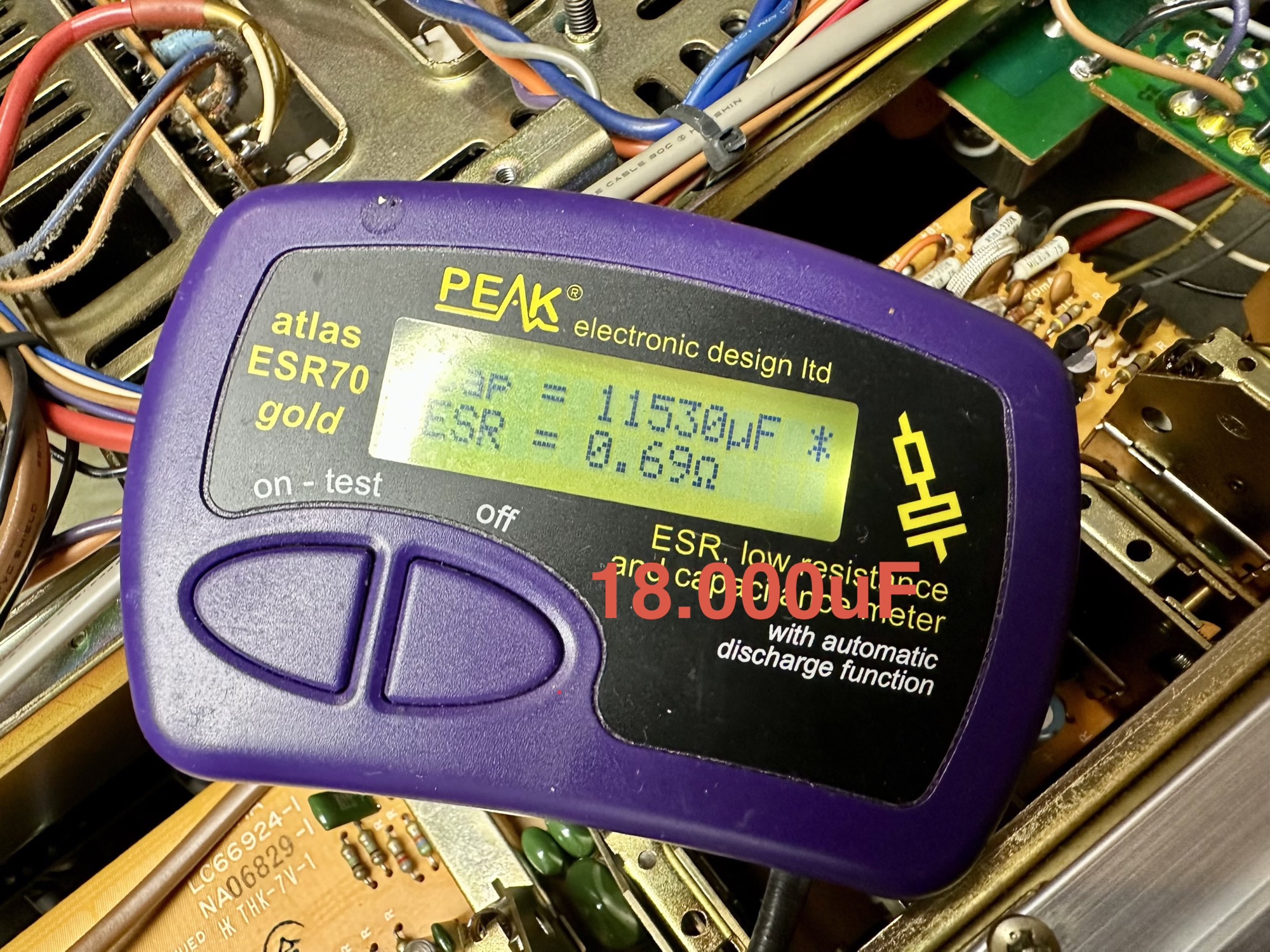

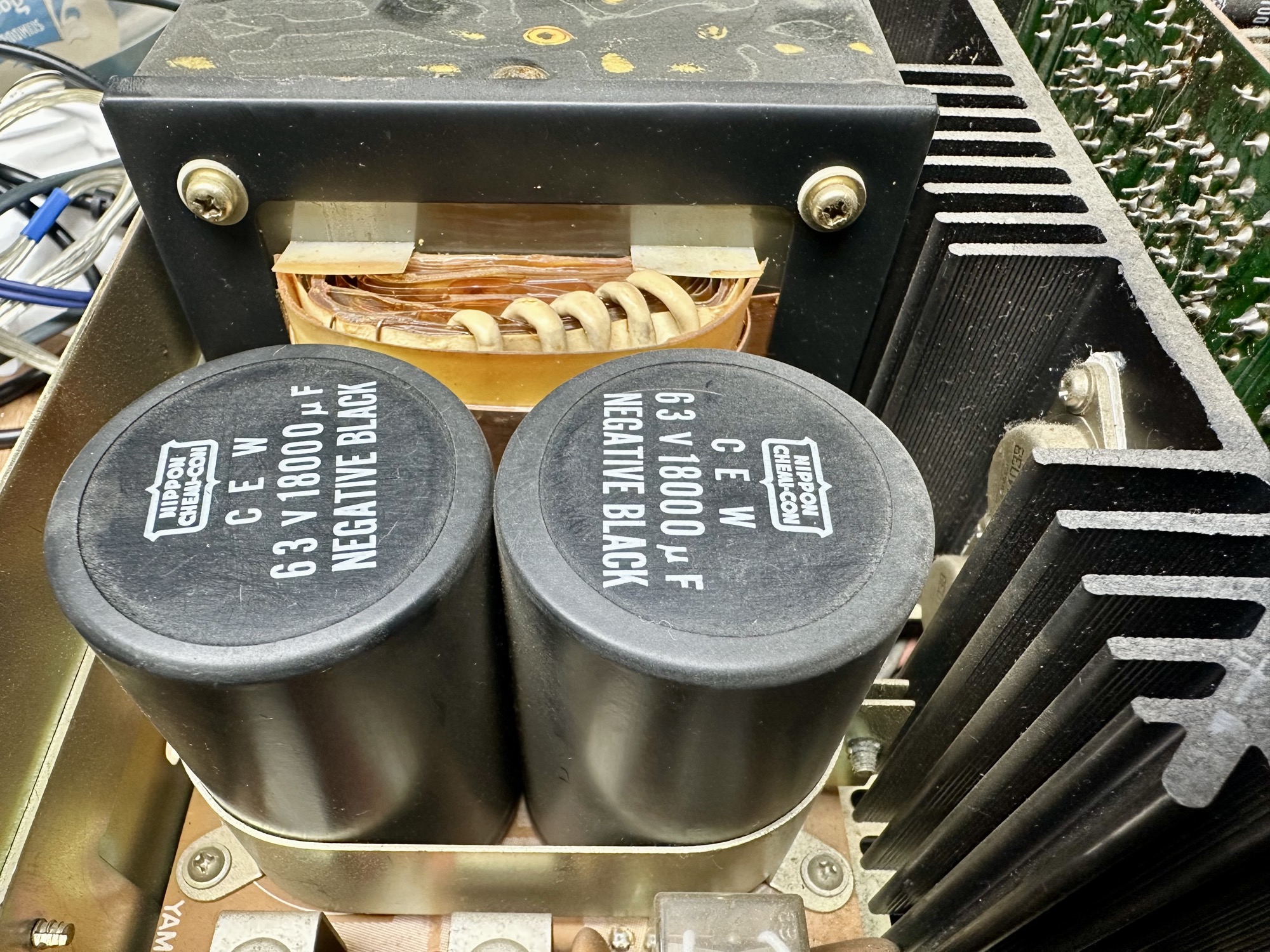

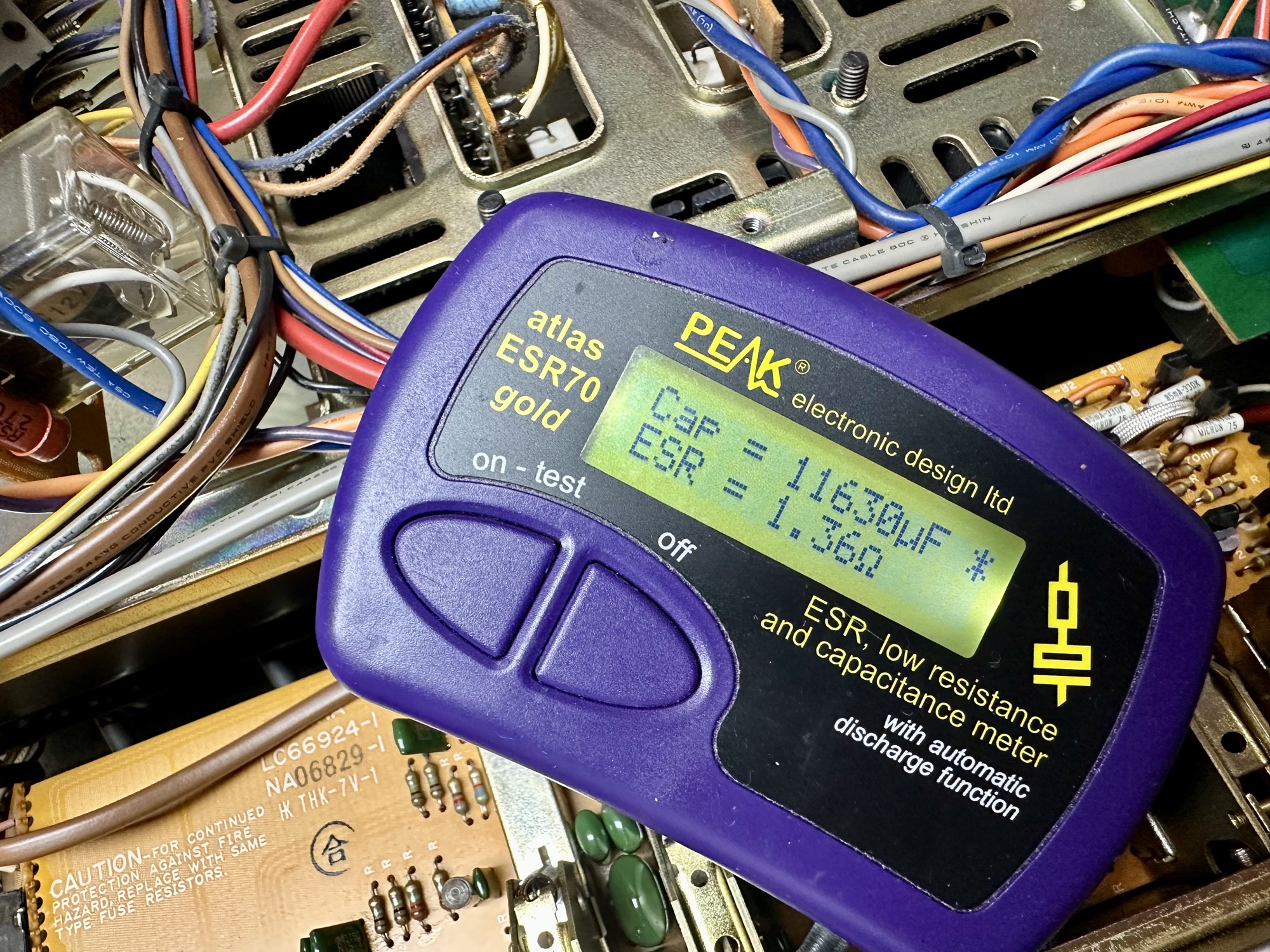

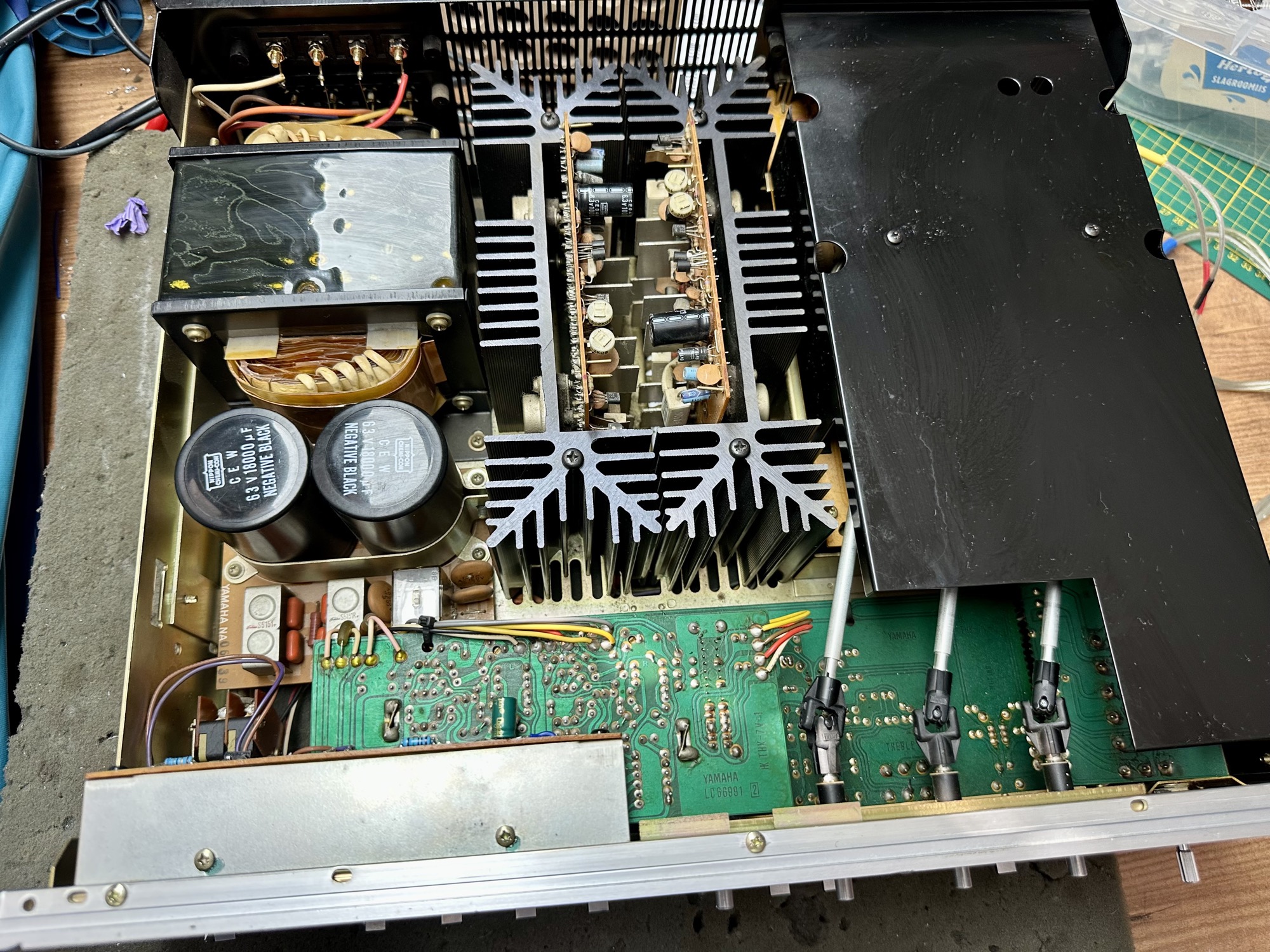

- 18.000uF elco's hebben een capaciteit van +/- 11.500uF en zijn dus in de jaren wat kwijtgeraakt.

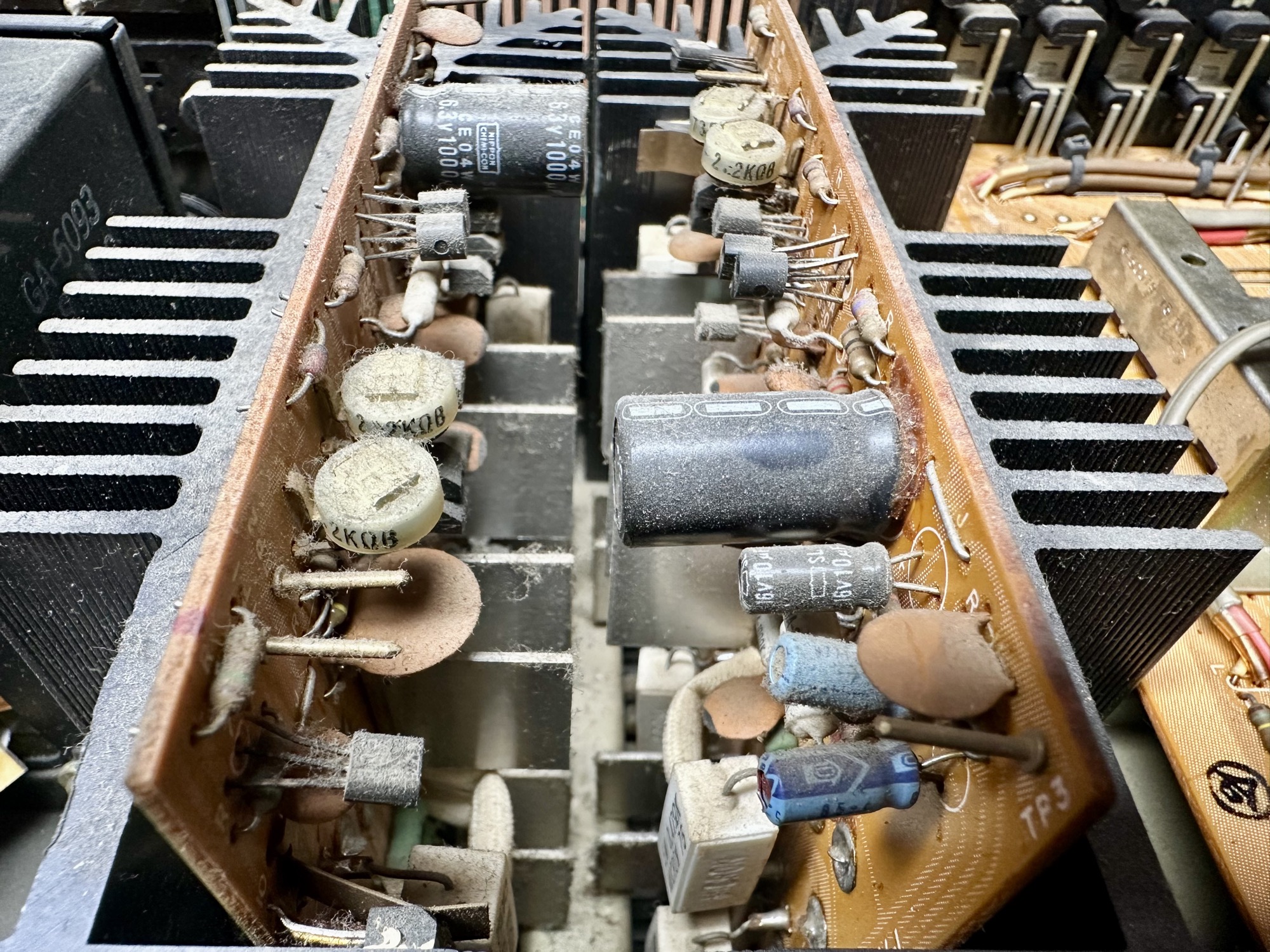

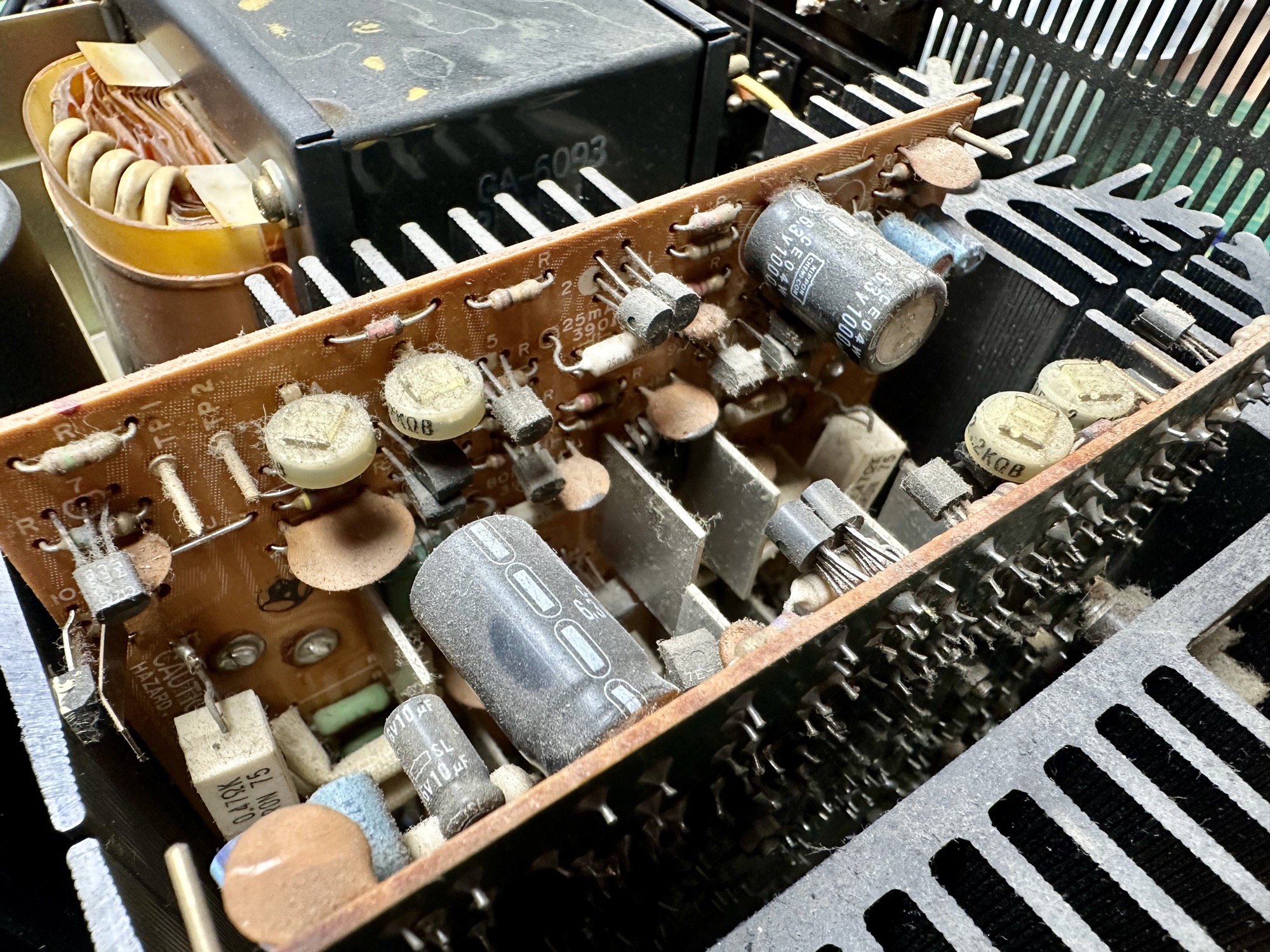

- De voedingsprint heeft warmte vlekken rondom TR410 en TR411. De koelprofielen zaten los van de print en de transistoren.

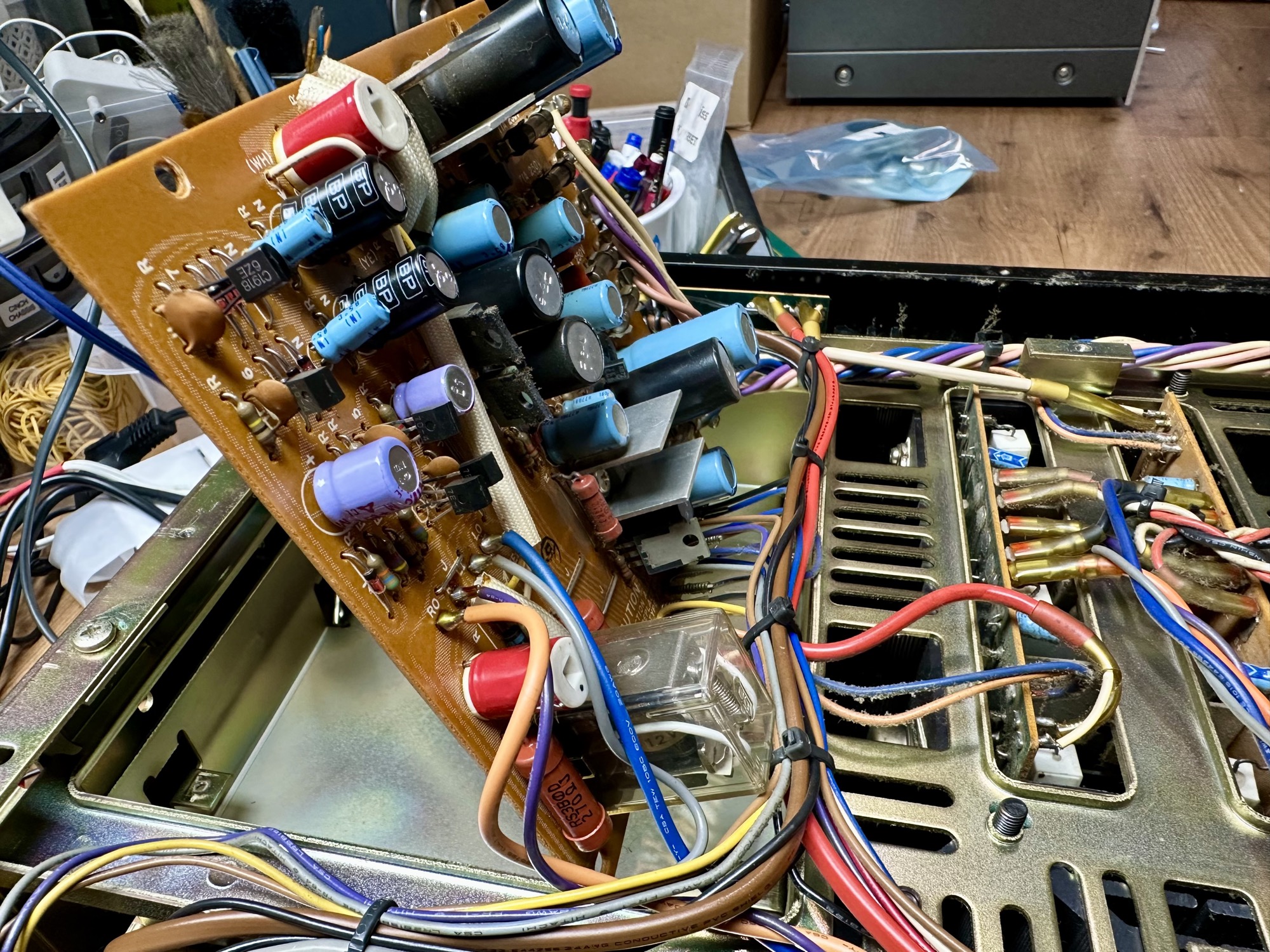

- Condensatoren rondom deze transistoren zijn defect en/of ruim 50% van hun capaciteit kwijt.
- Luidsprekerrelais heeft hoge overgangsweerstand.

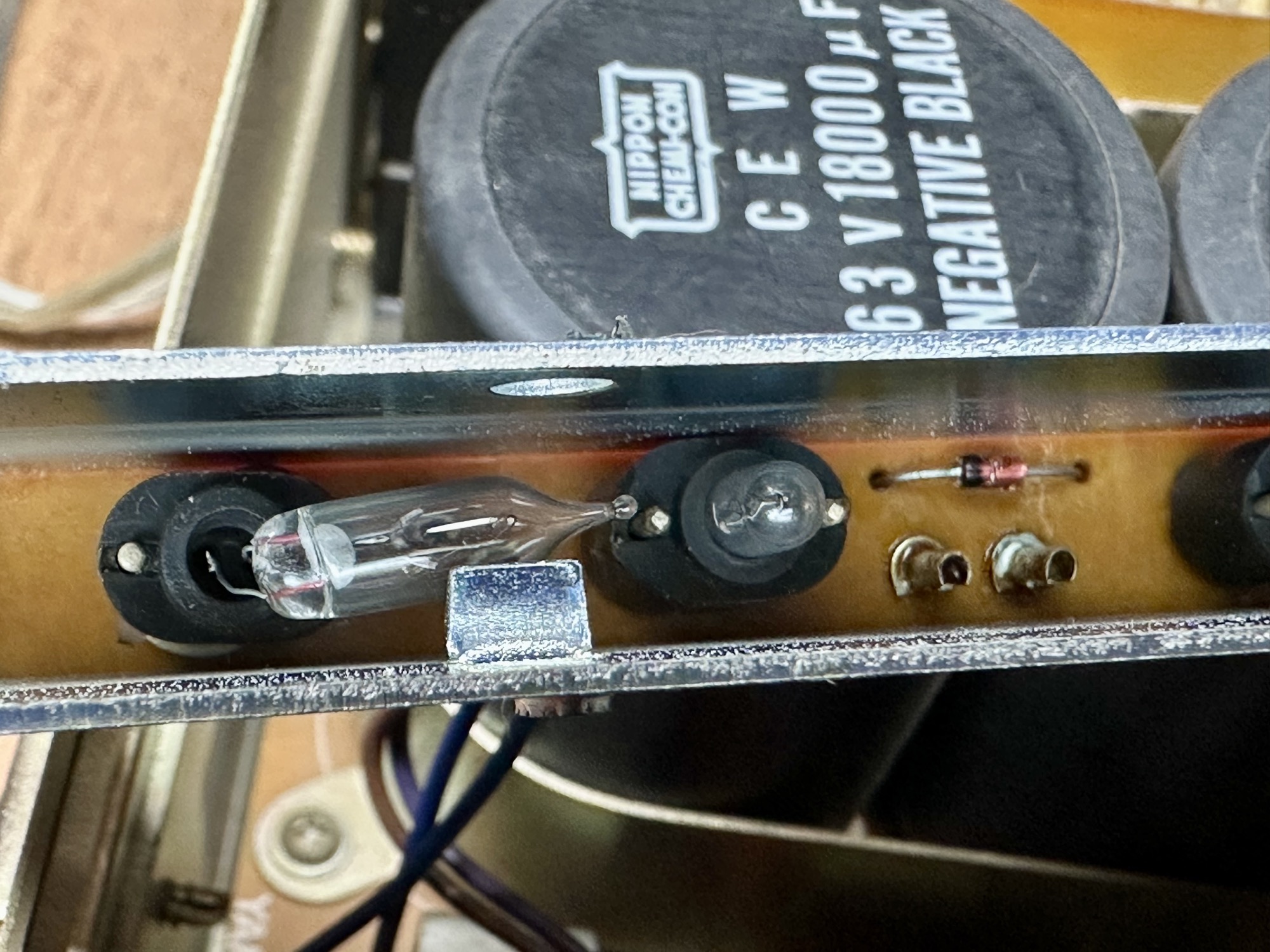

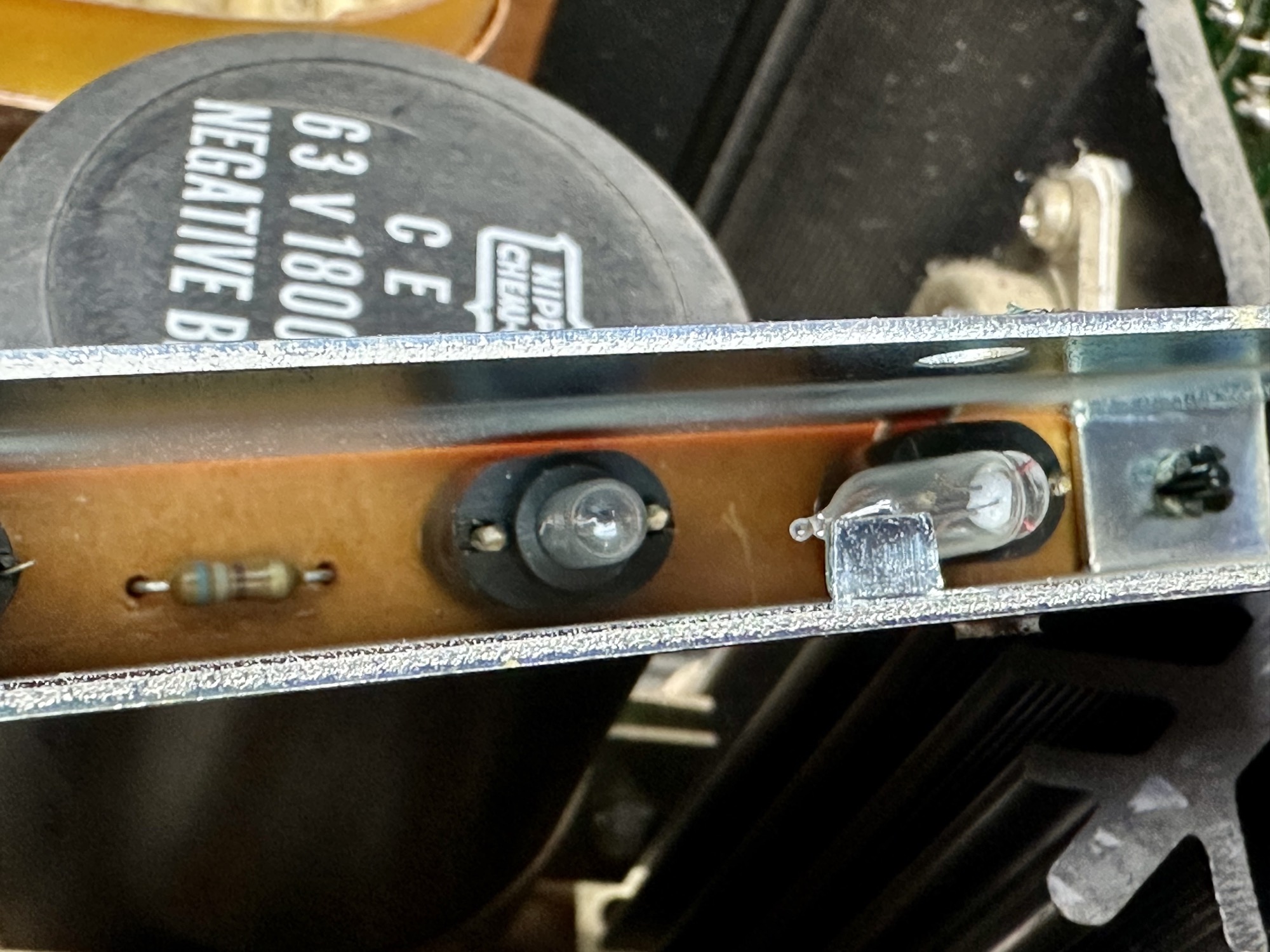

- VU verlichting in het verleden al eens voorzien van nieuwe gloeilampjes. Ook deze zijn weer defect.

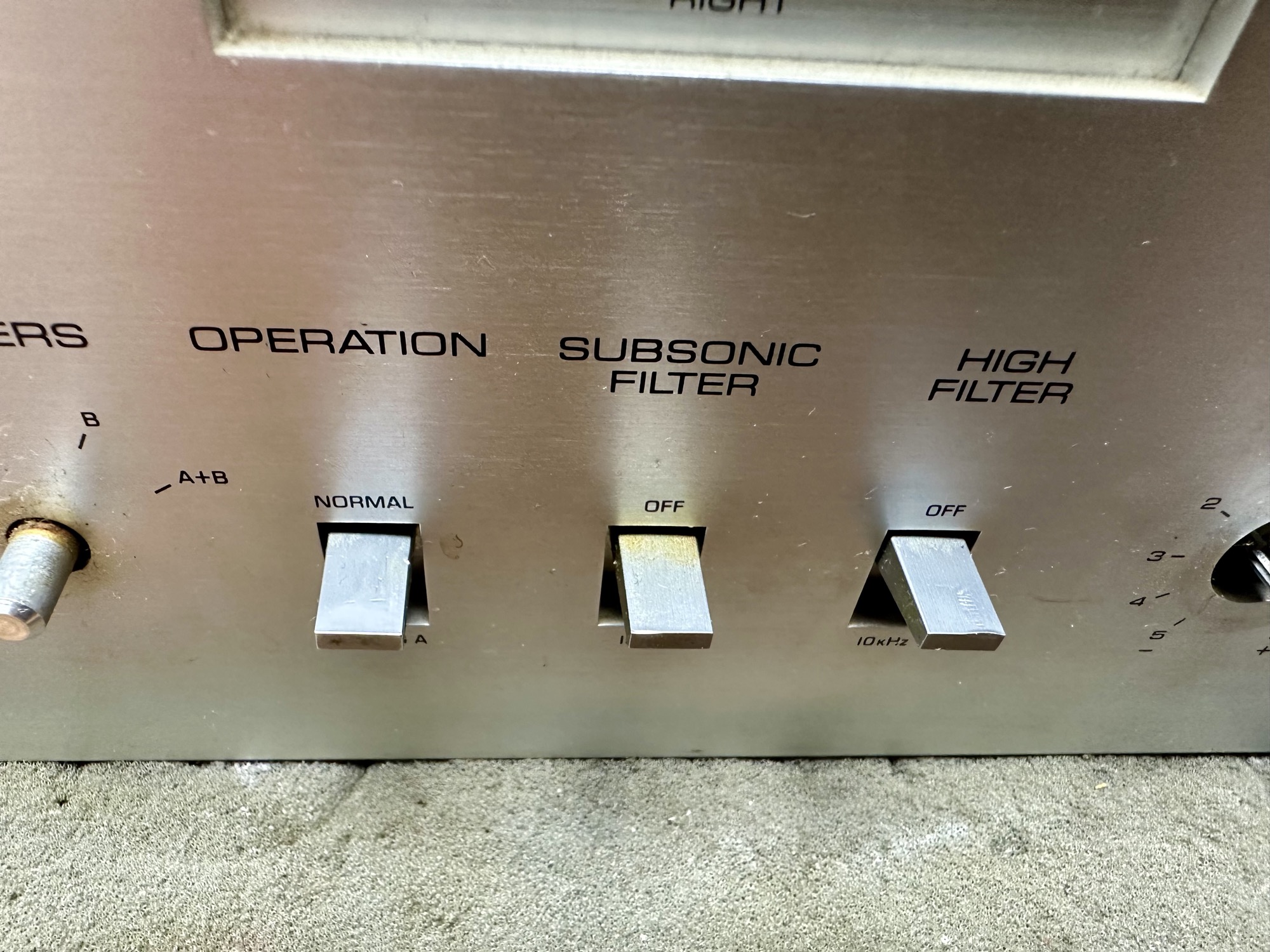

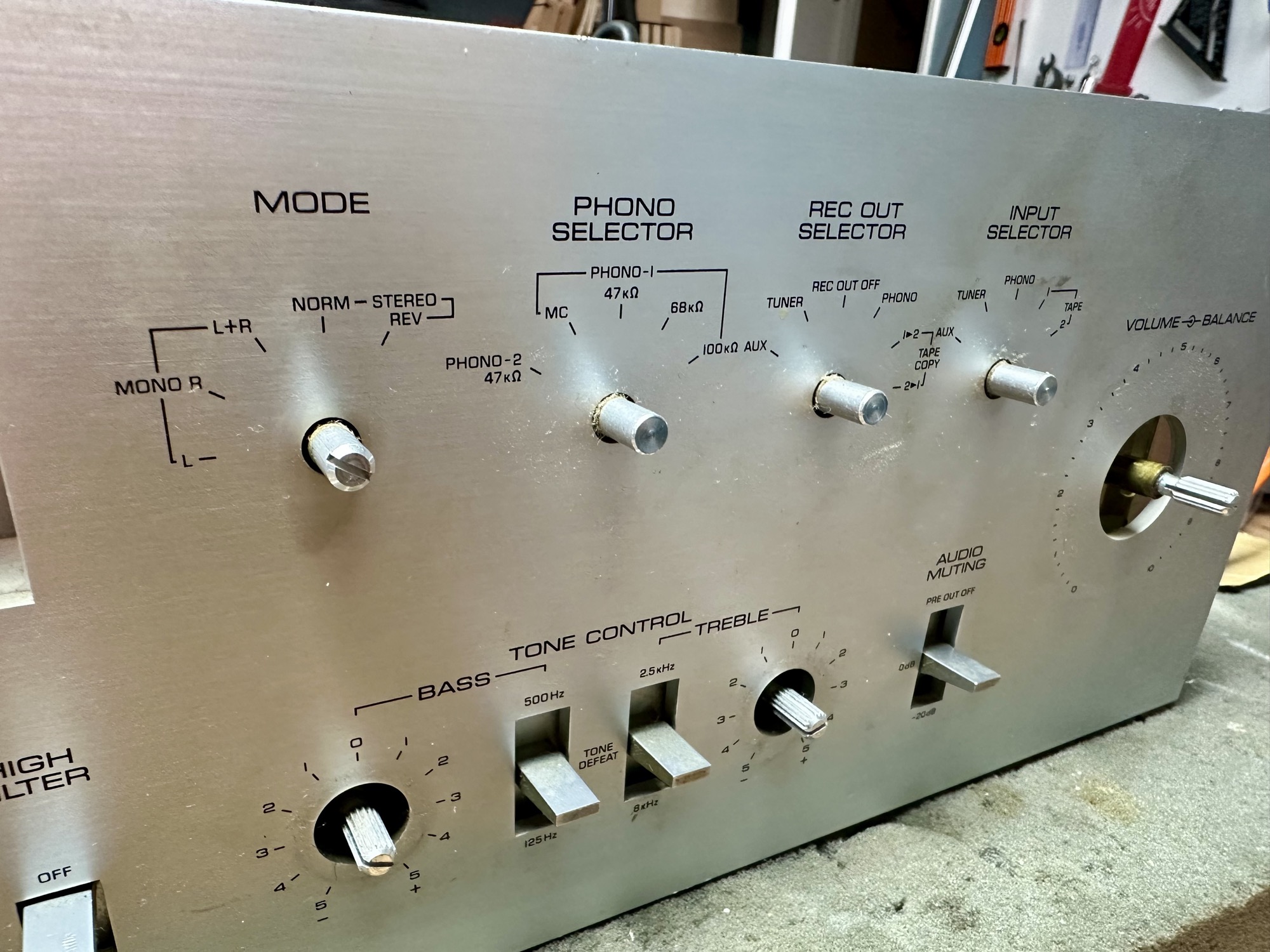

- Schakelaar op Coupler C board is extreem vies en heeft ook een hoge overgangsweerstand.
Reparatie:
- Diverse condensatoren vervangen. Opvallend is wederom dat alle lichtblauwe tyes nog goed meten. Probleem is de paarse en zwarte versies.

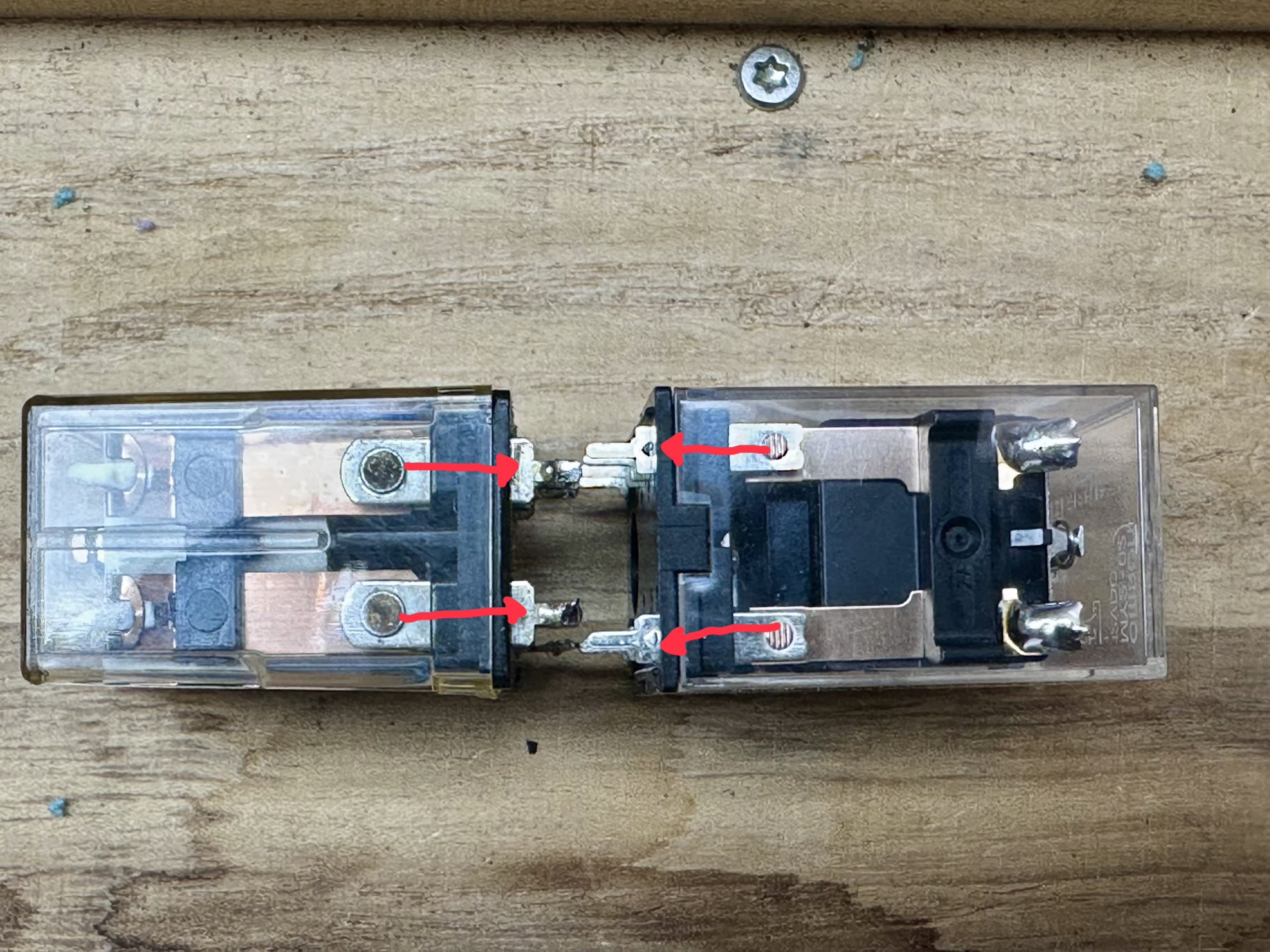

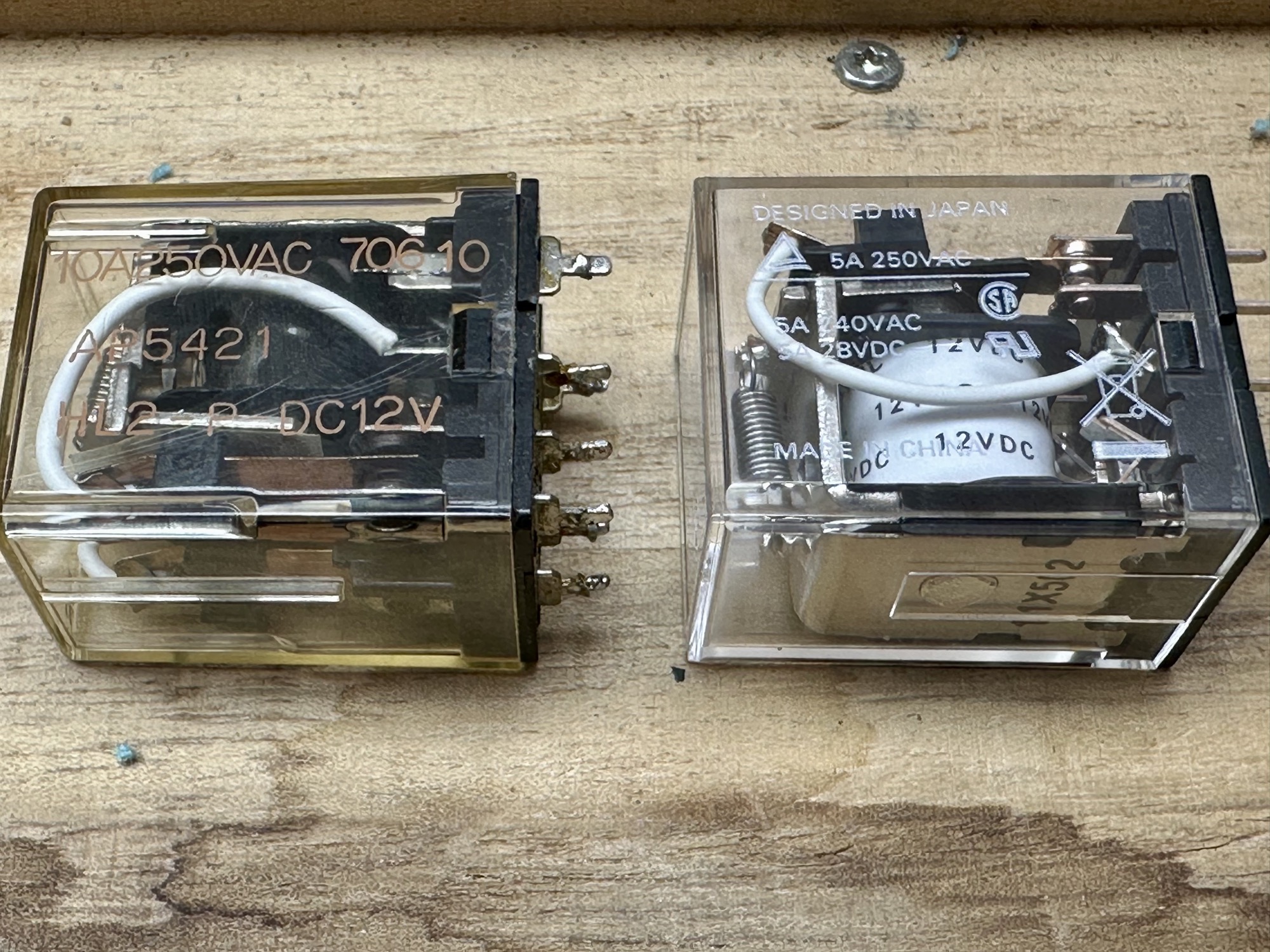

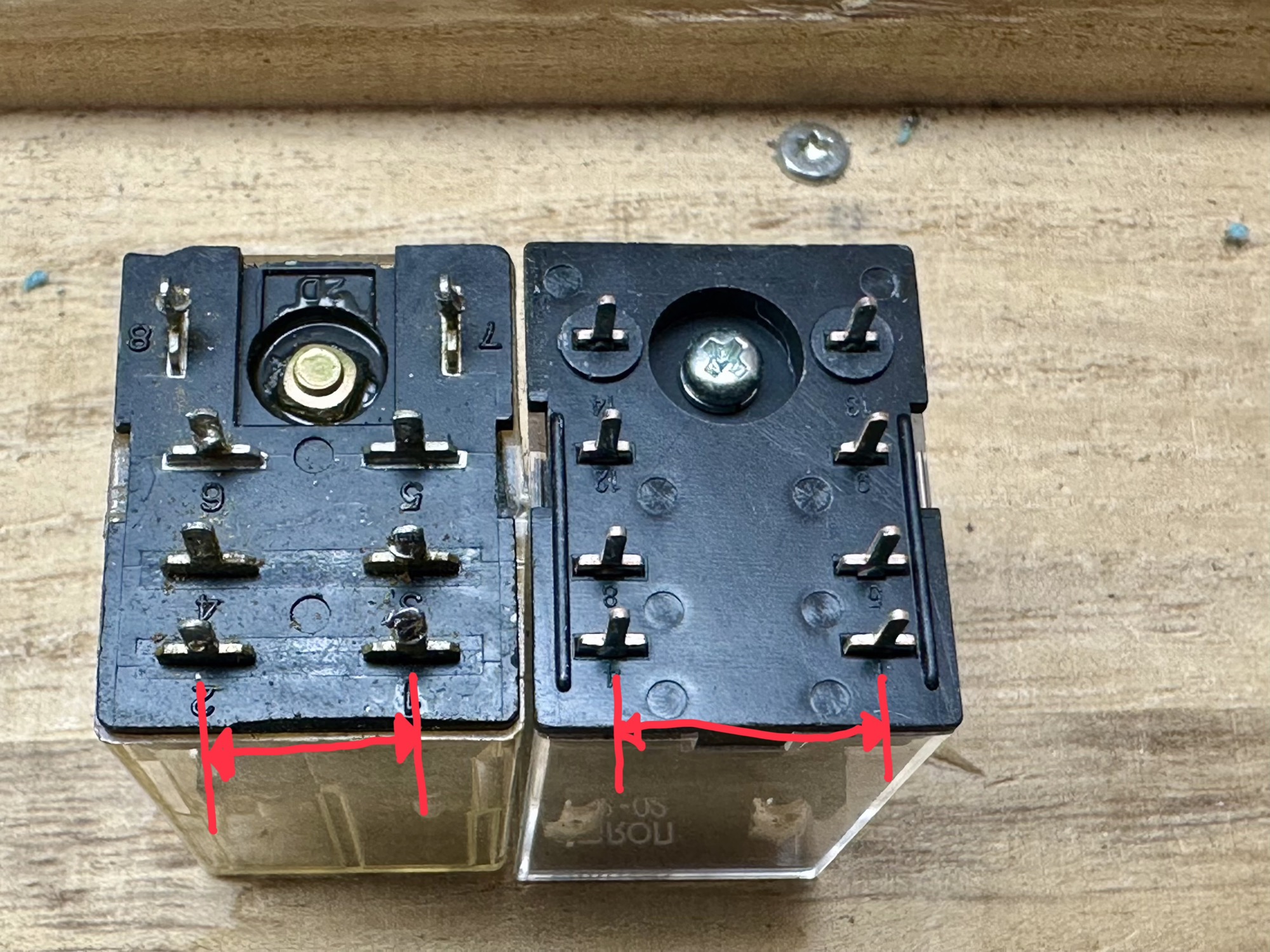

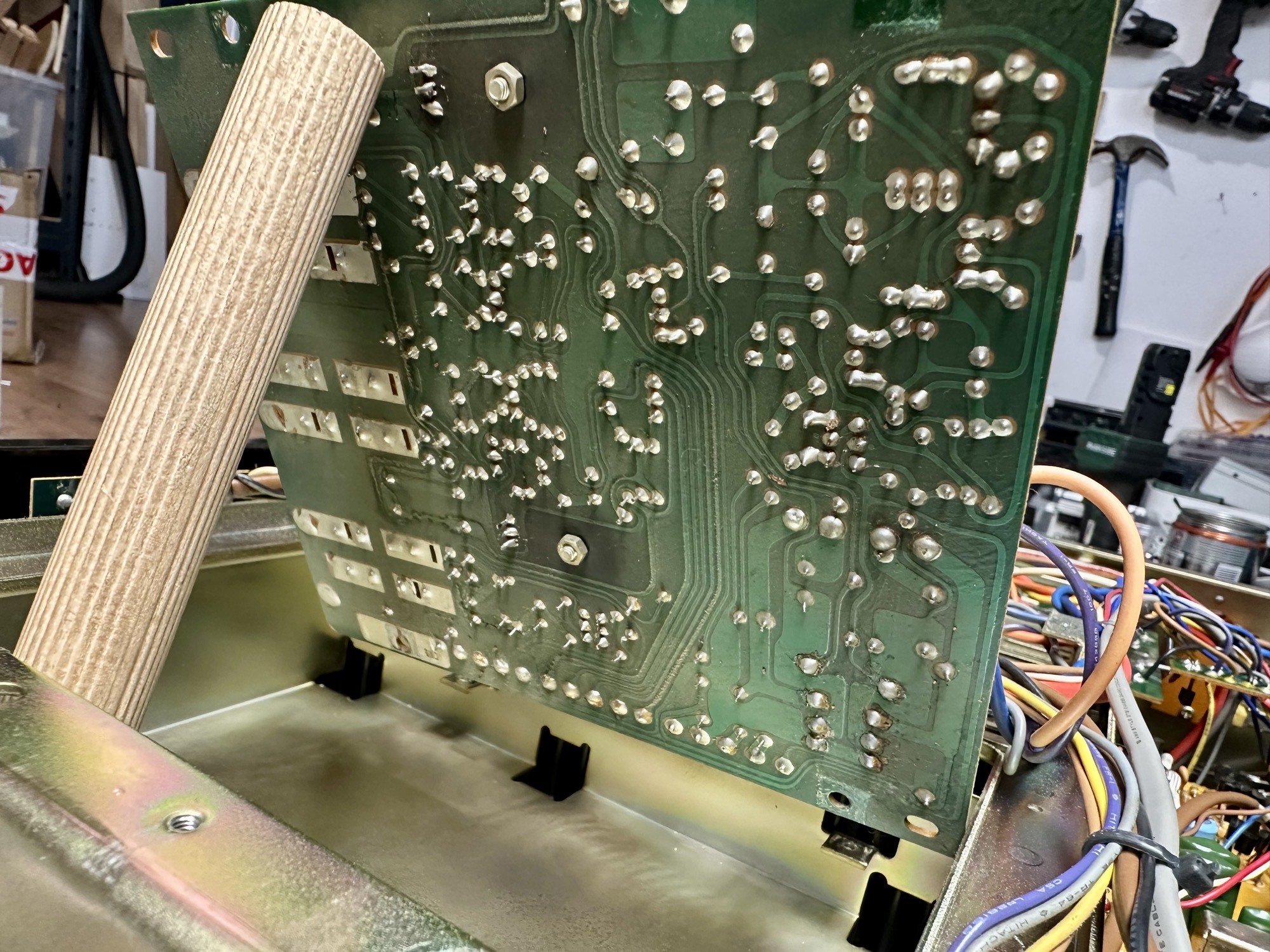

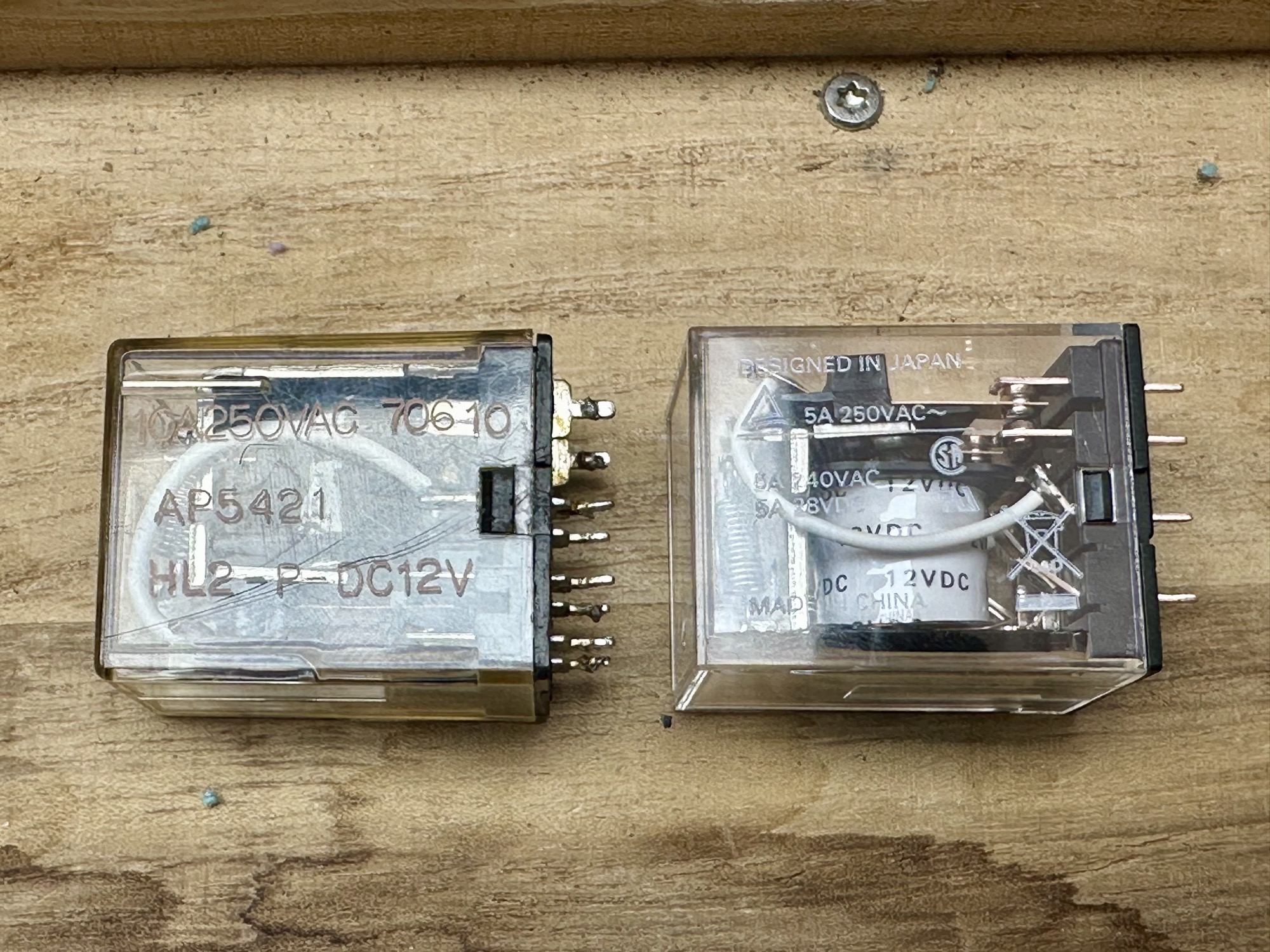

- Relais vervangen door alternatief MY2-02-DC12 vervangen. Helaas is de pin lay-out niet 100% gelijk en moet de printplaat wat worden aangepast.

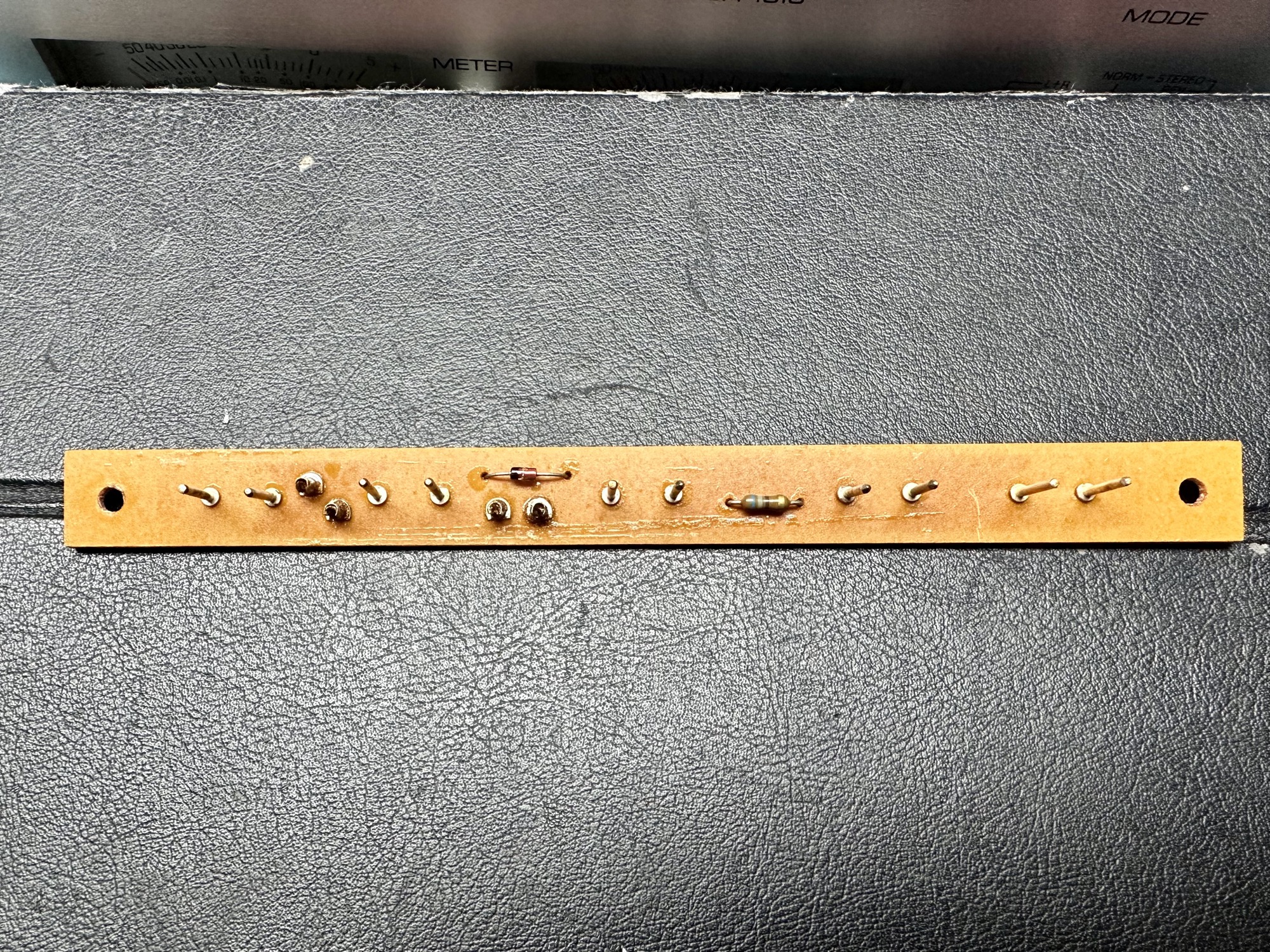

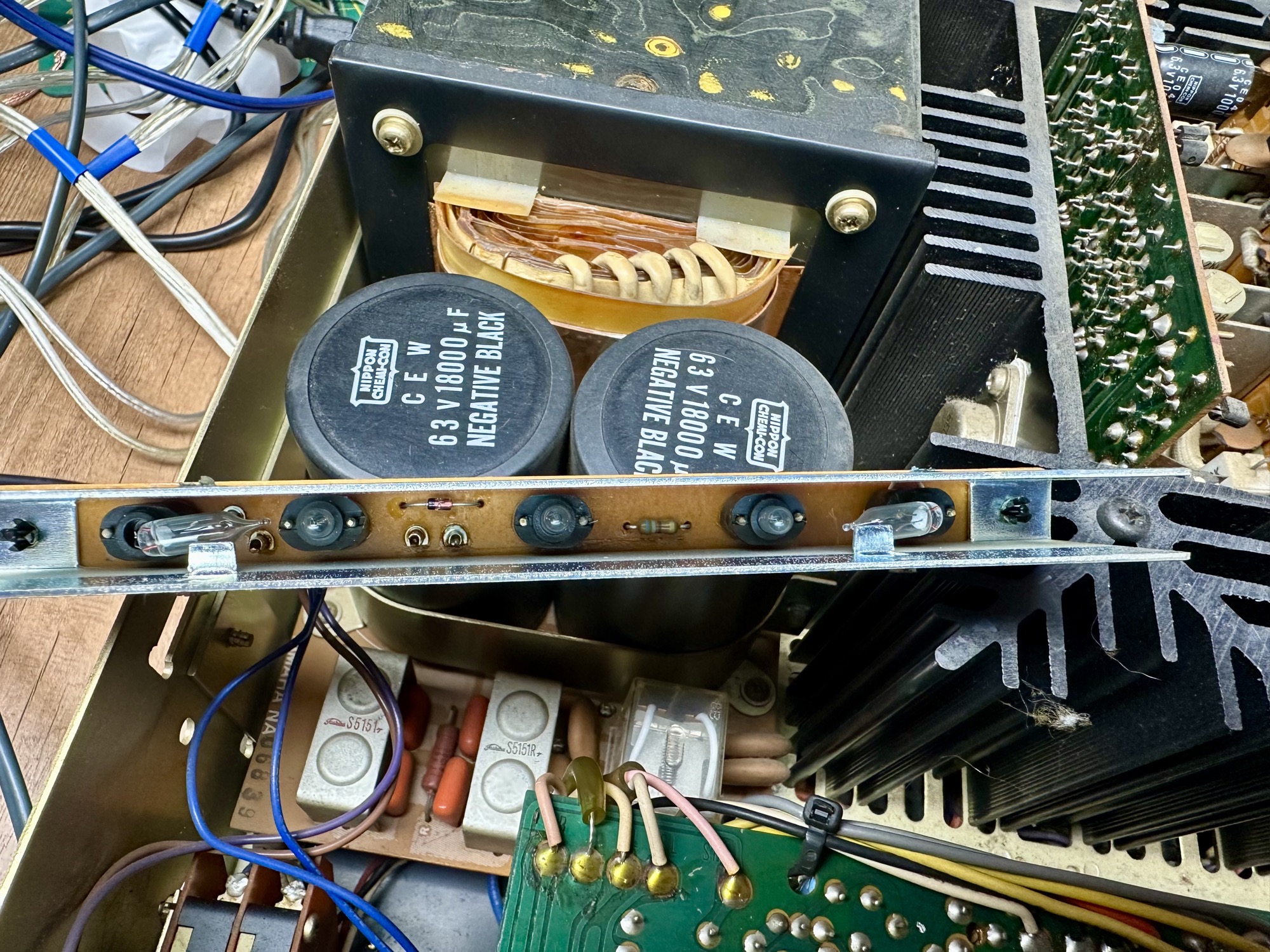

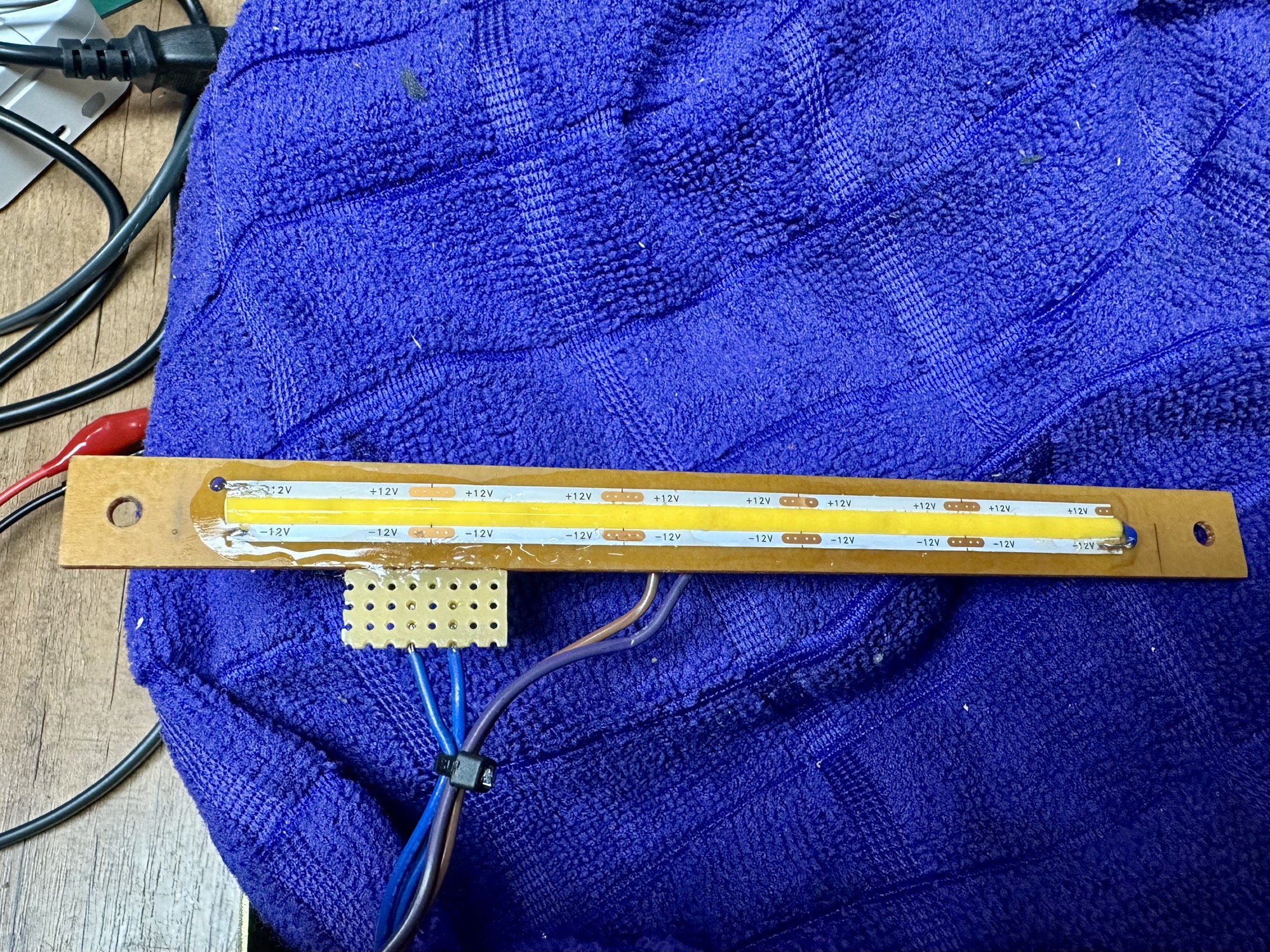

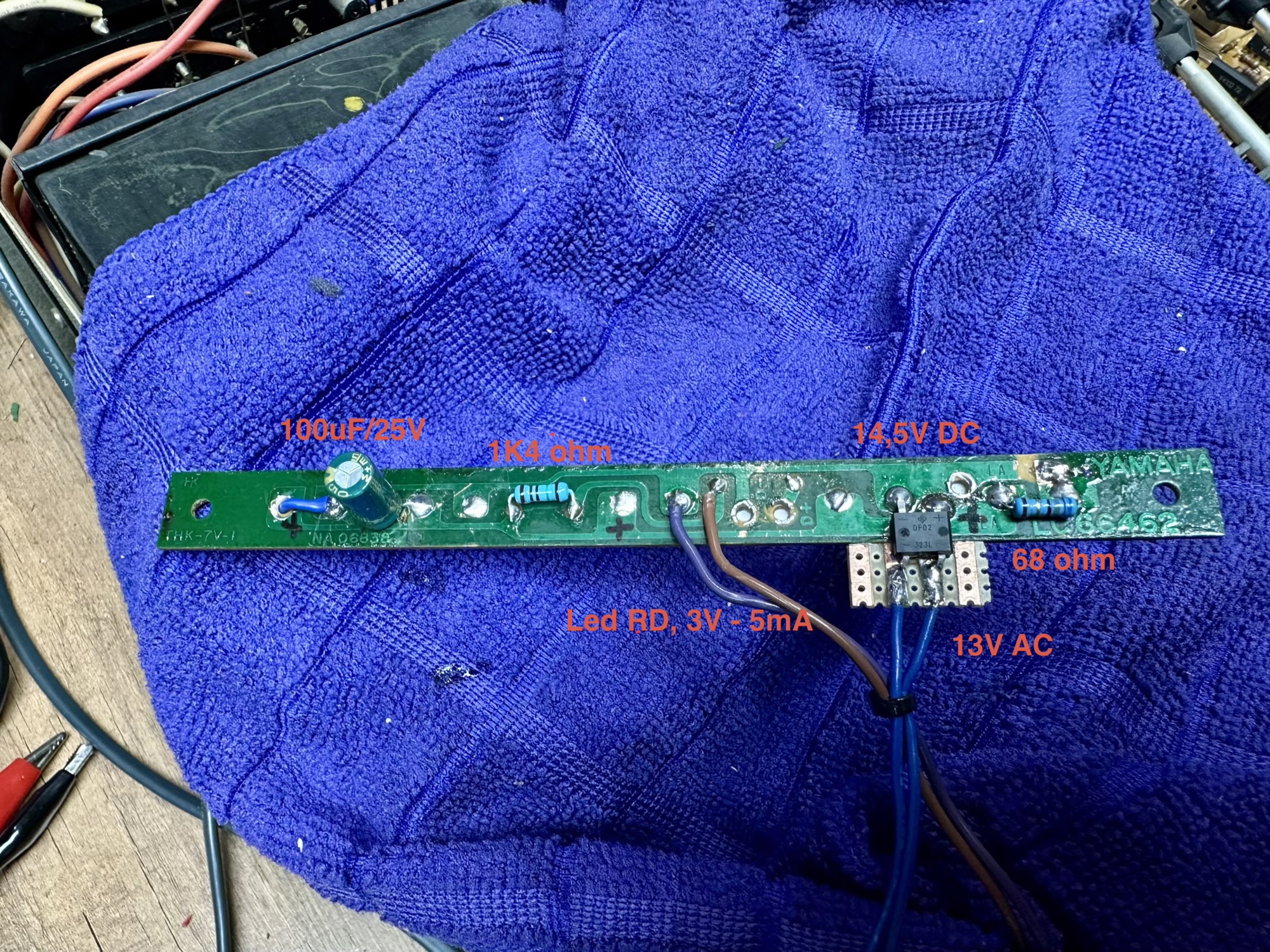

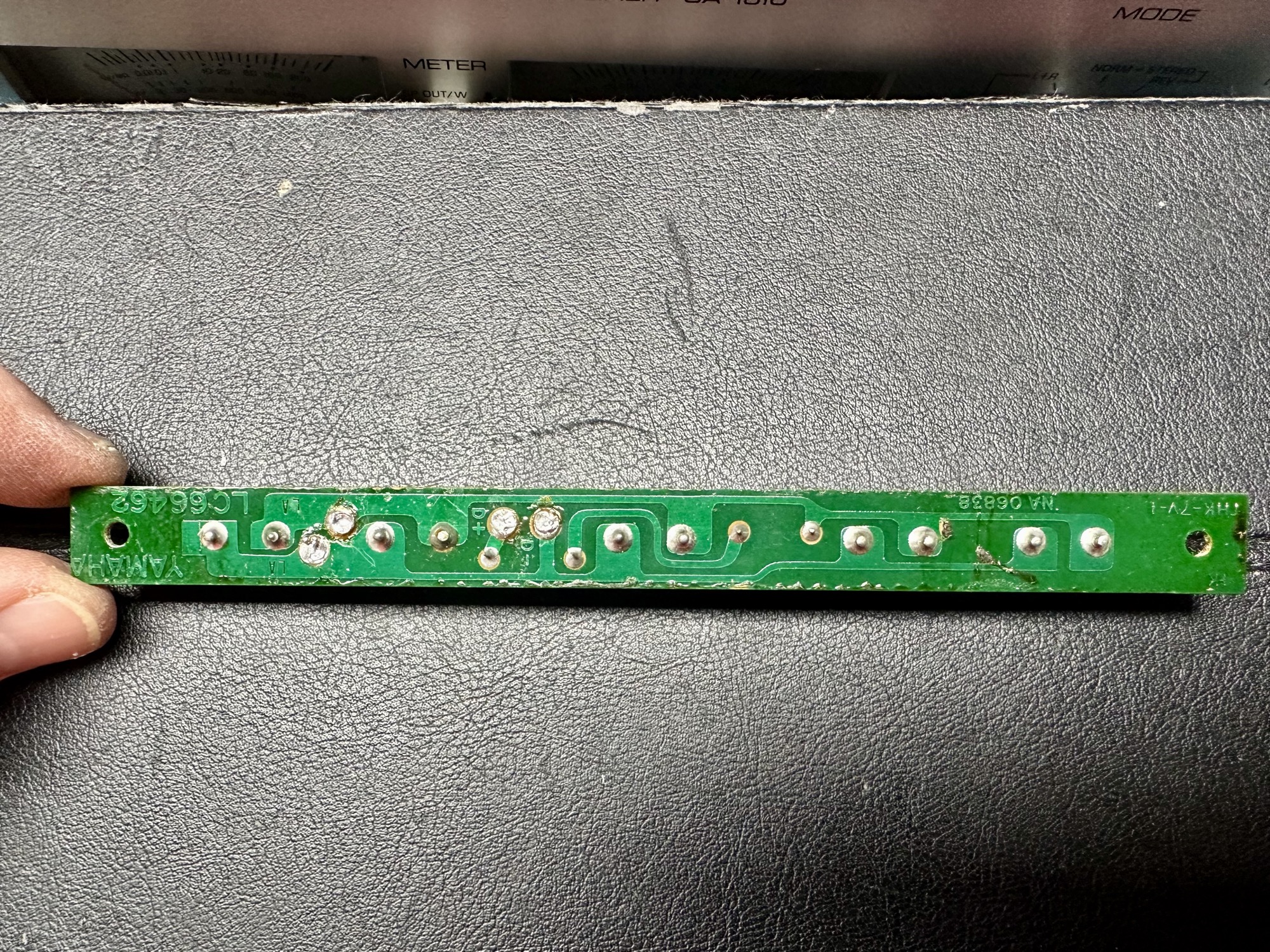

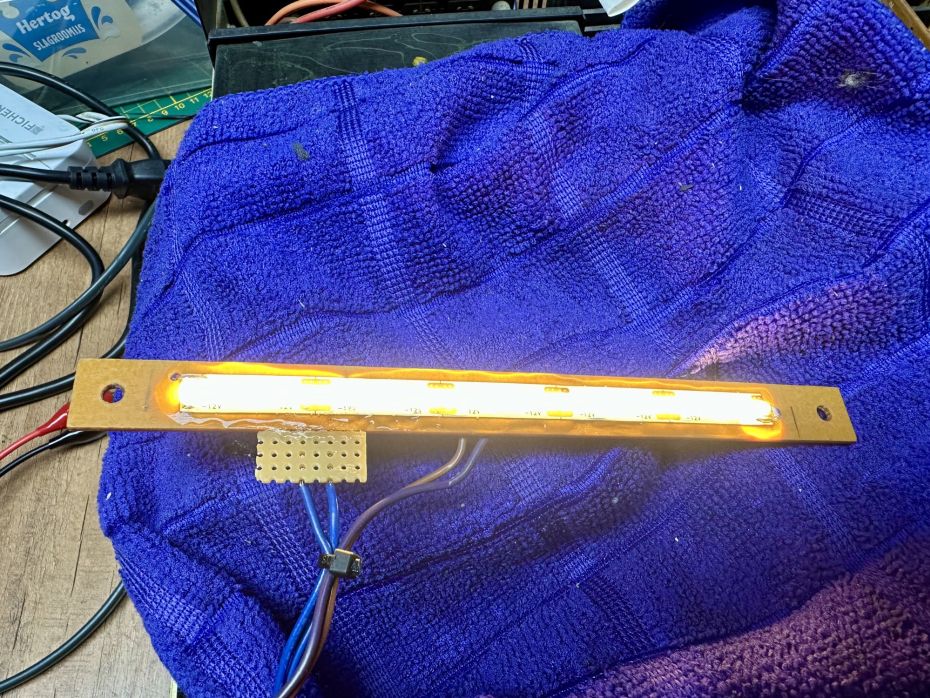

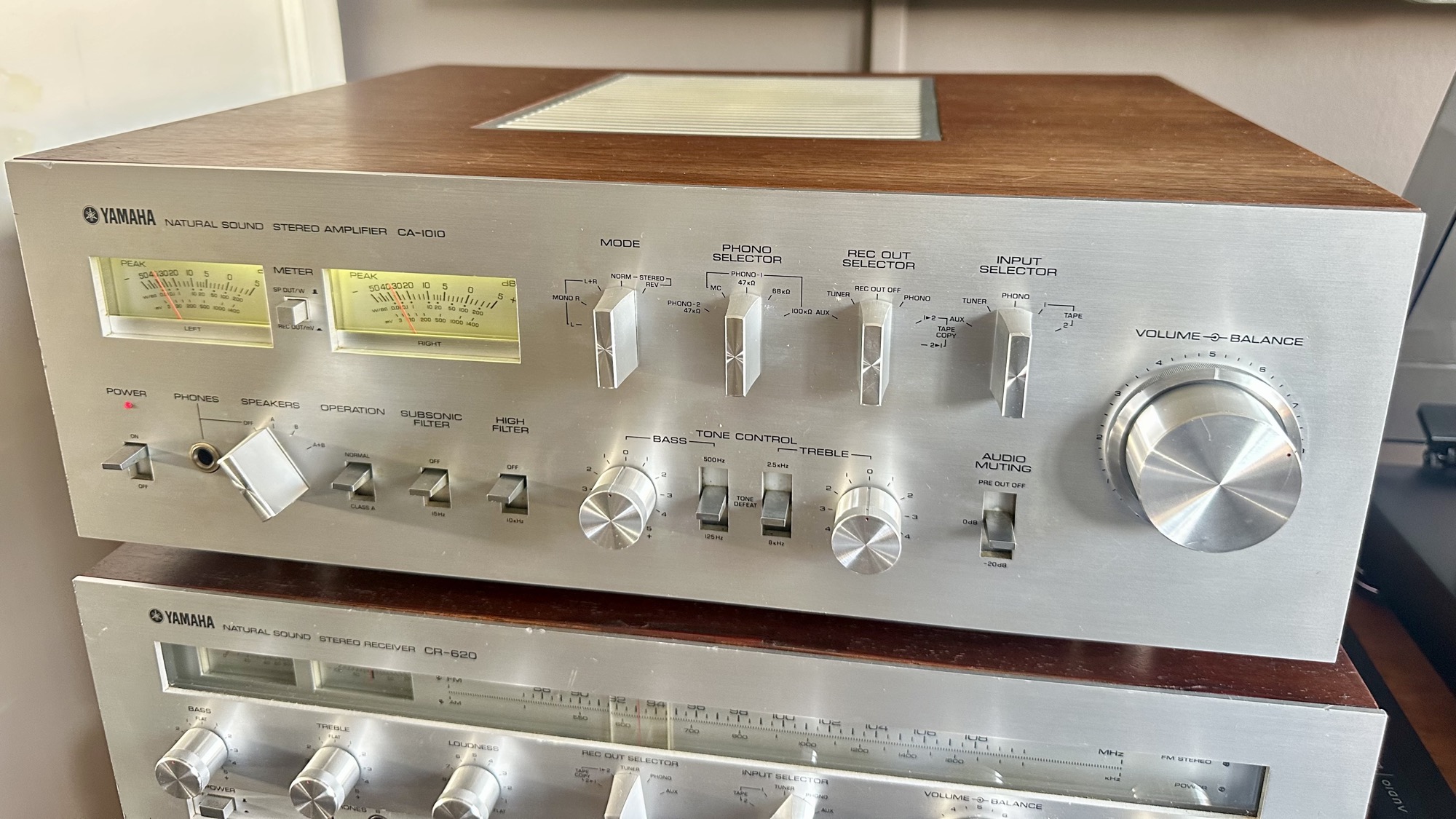

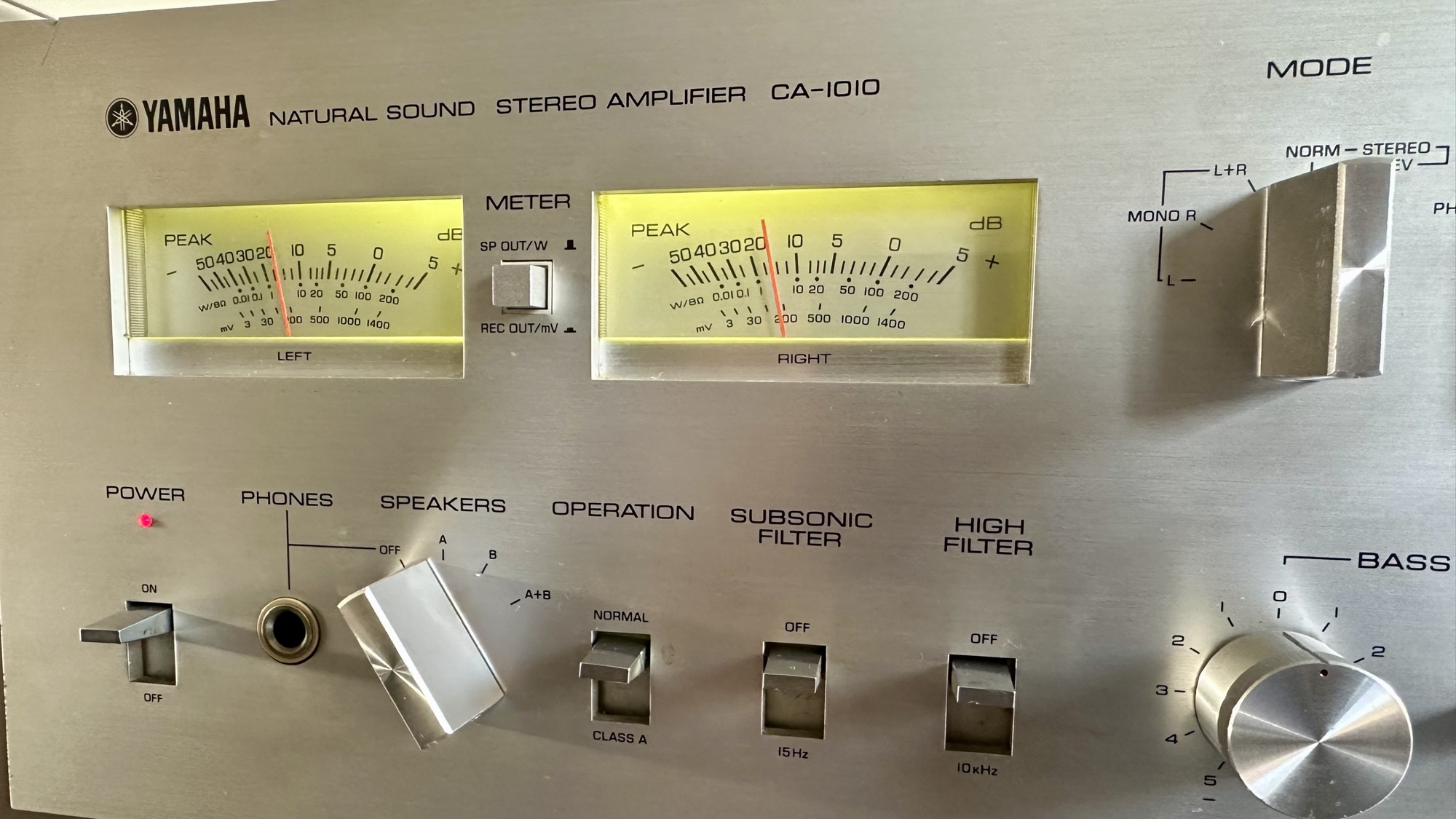

- VU meters voorzien van COB led strip 12v.

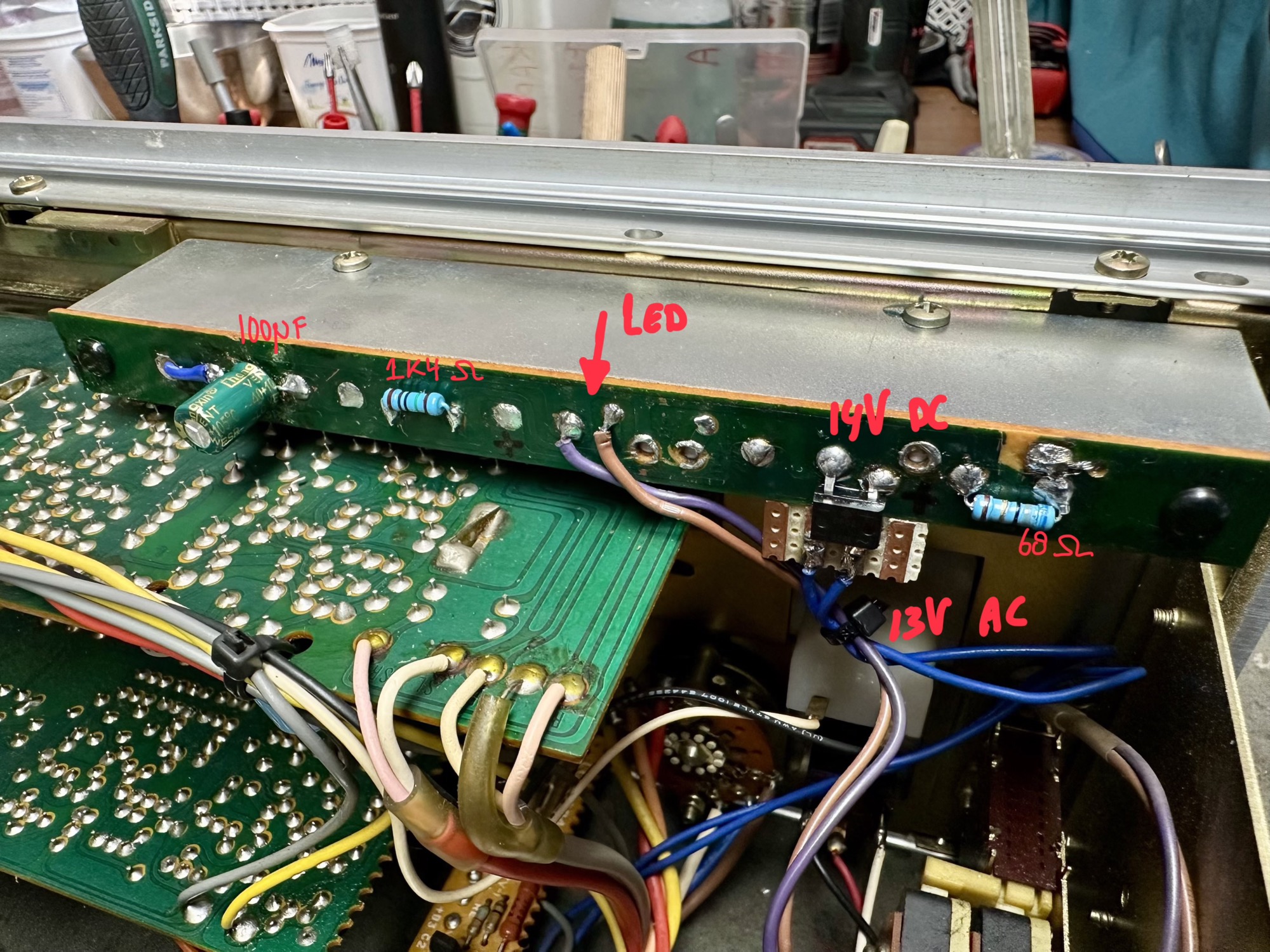

- AC 13V naar DC 14,5v omgezet. 100uF afvlak elco.
- COB led voorzien van 68ohm voorschakelweerstand. Hierdoor stroomt er +/- 50mA stroom door de ledstrip.
- Ter bescherming tegen kortsluiting de COB led voorzien van een laagje UV hars lijm.
- Power aan/uit led voorzien van 1,4K ohm weerstand voor een stroom van +/- 9mA. - Schakelaars en potmeters gereinigd met Deoxit en versterker afgeregeld voor zowel Class A als Class AB.

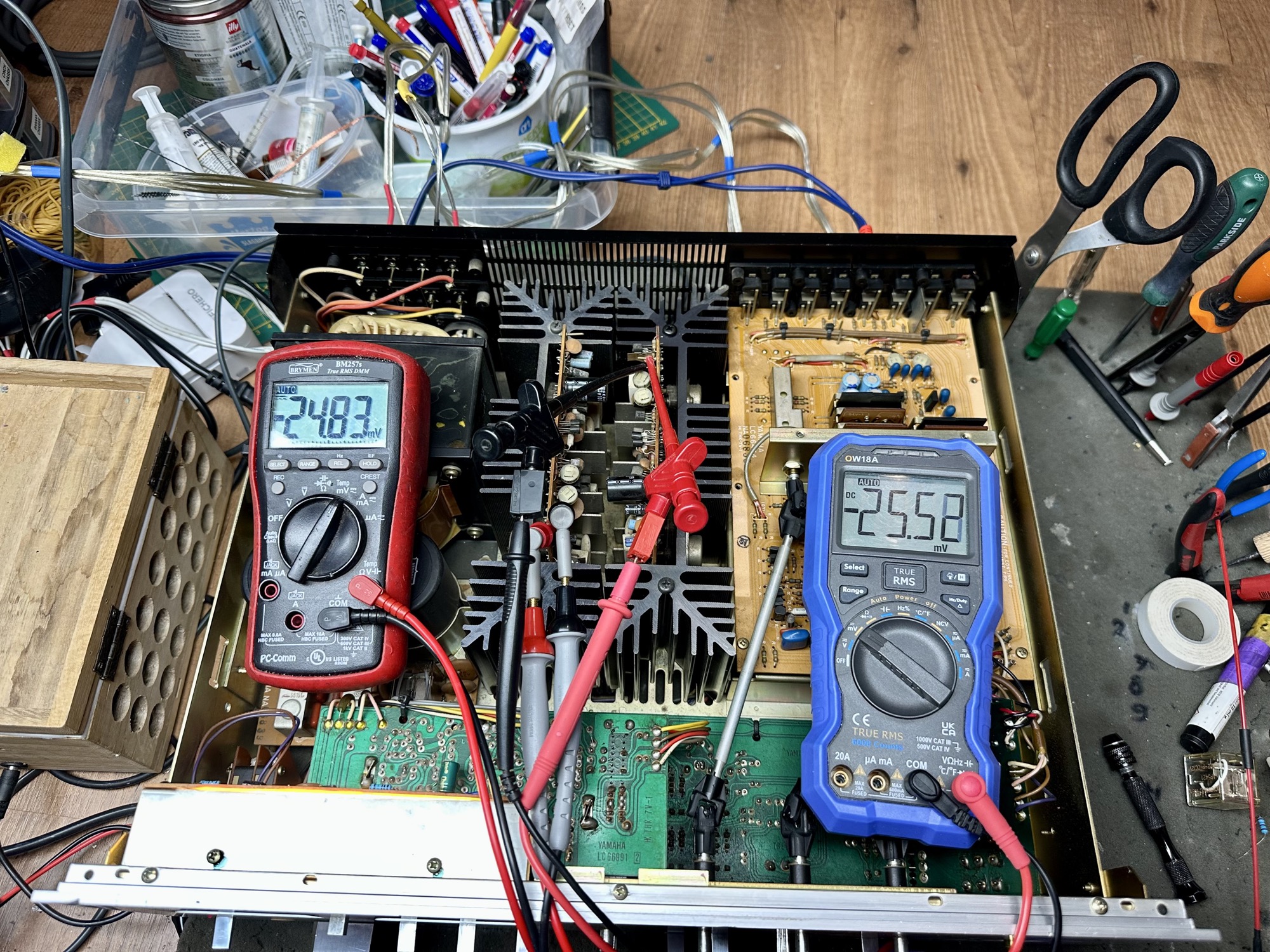

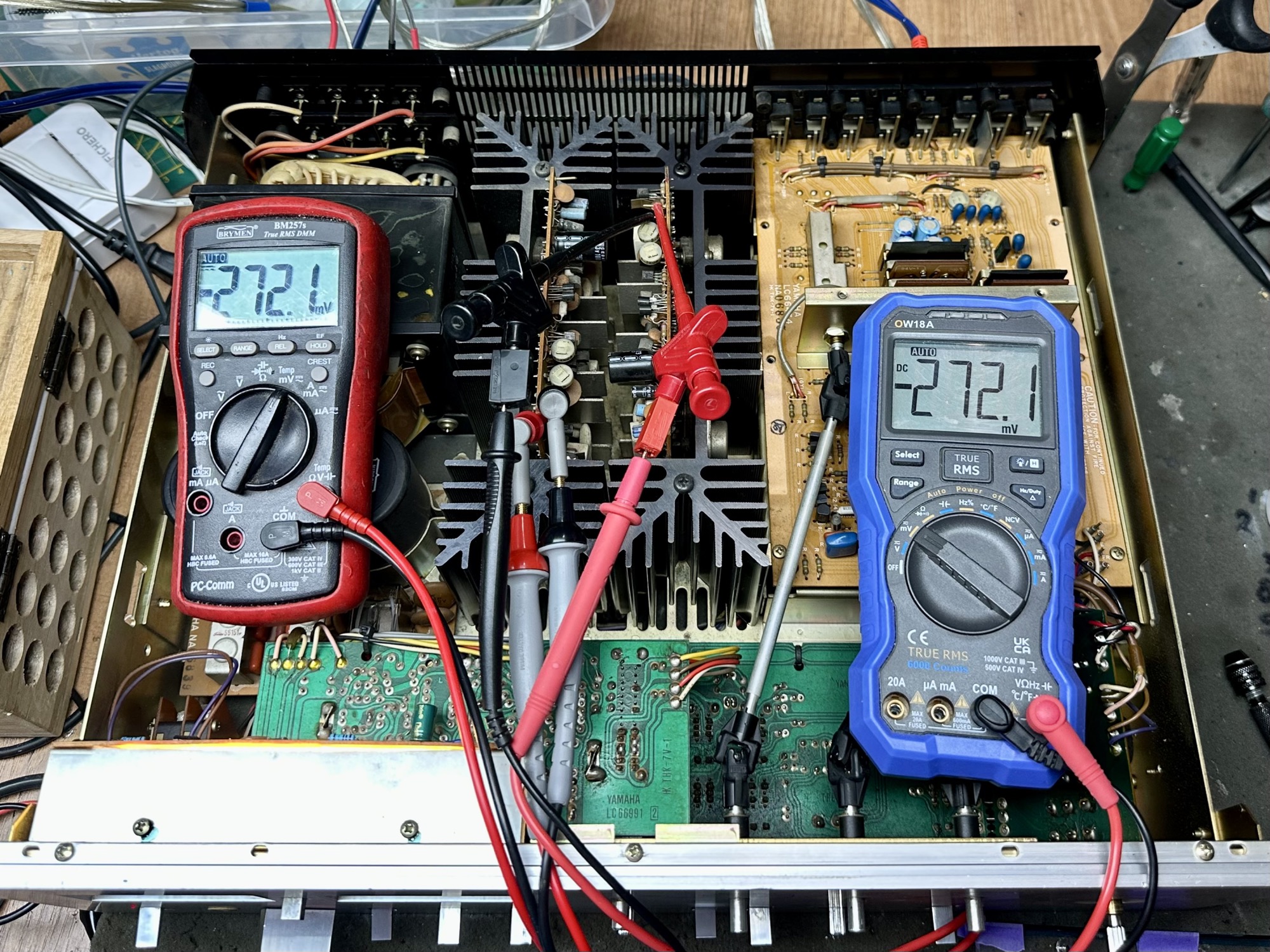

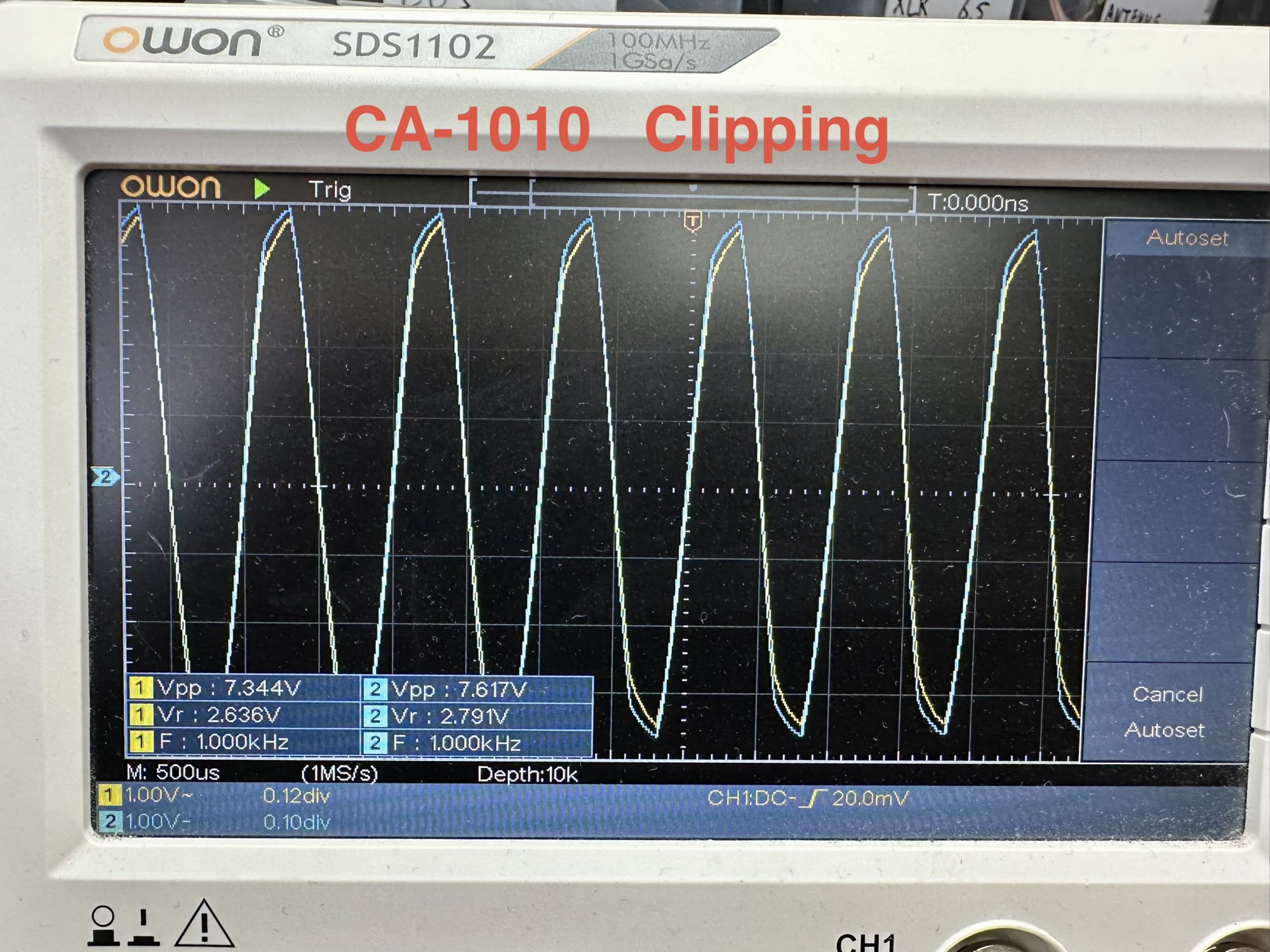

- Metingen uitgevoerd.

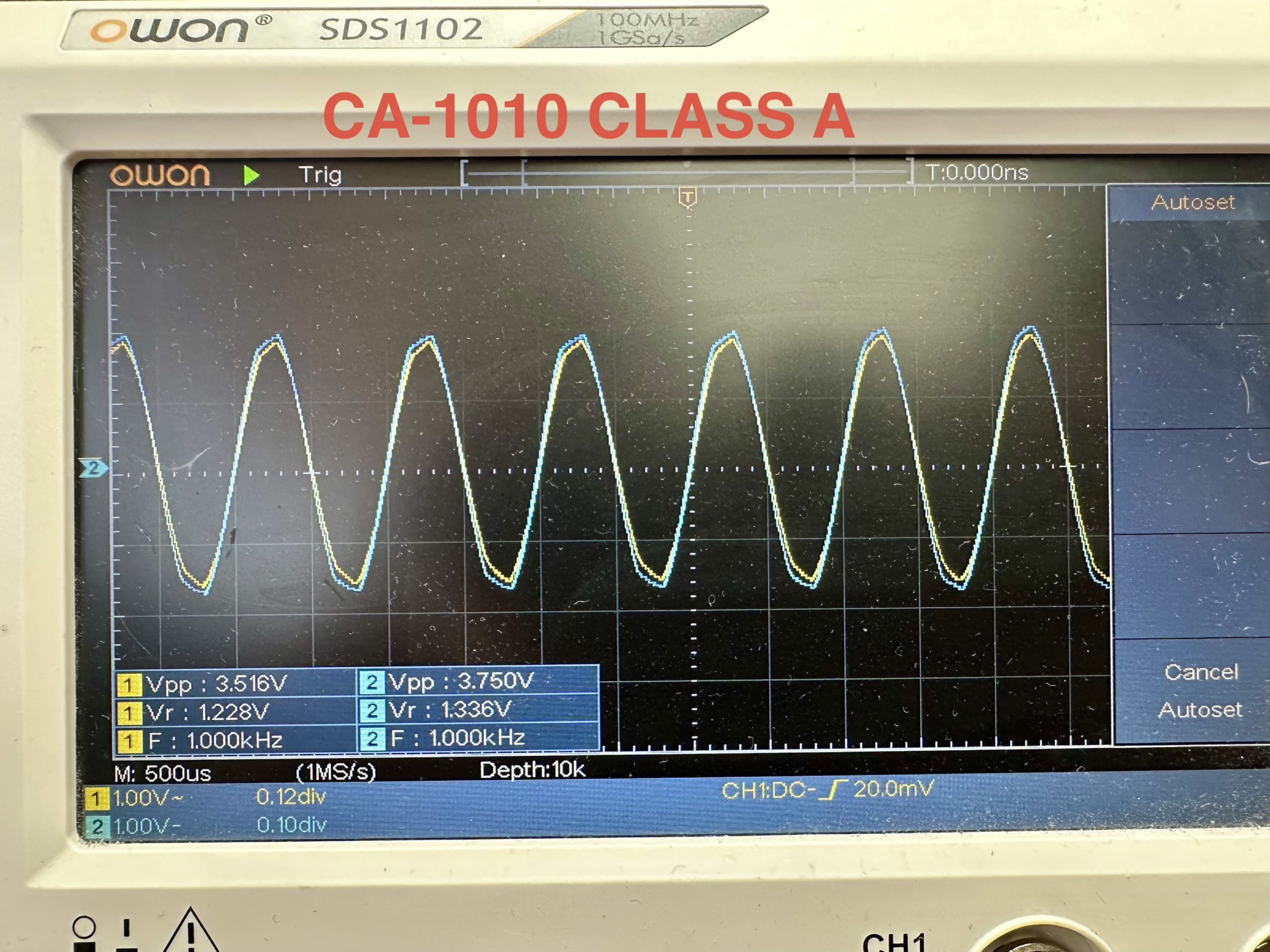

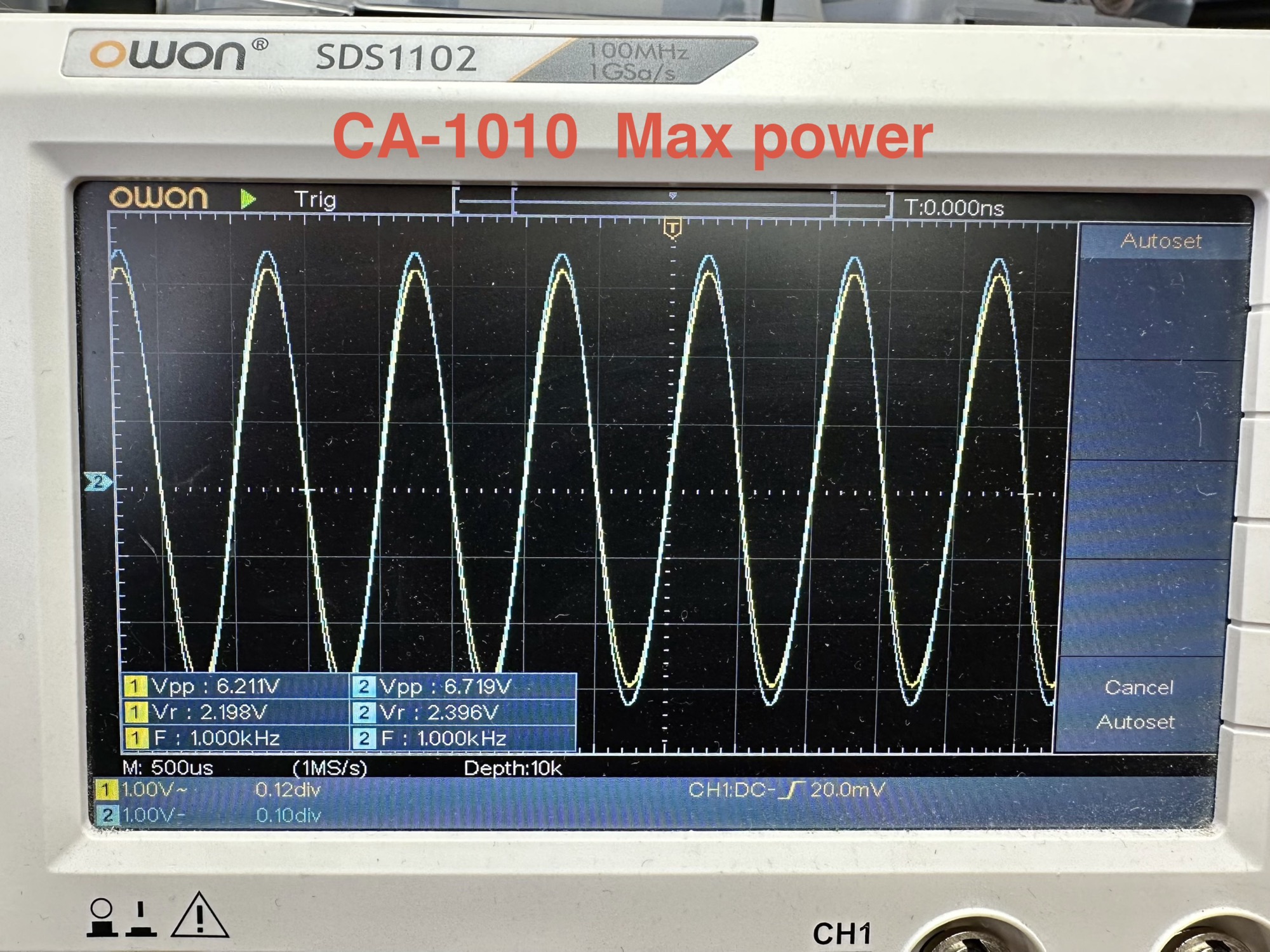

- Class A: max. 21 watt
- Class AB: max. 78 watt

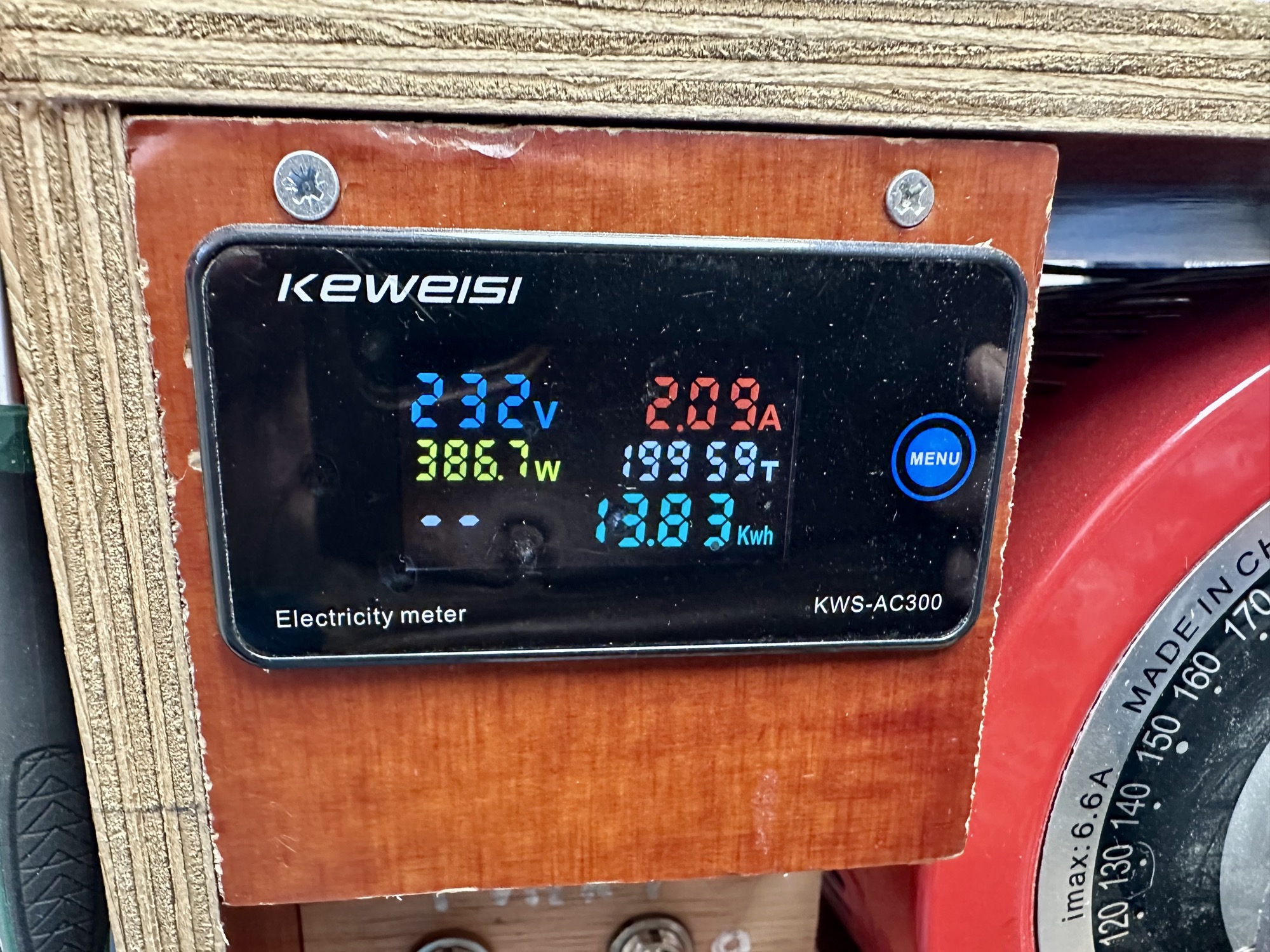

- Totaal opgenomen vermogen in Class A: 390 watt
