Yamaha CA-1010 versterker gerepareerd

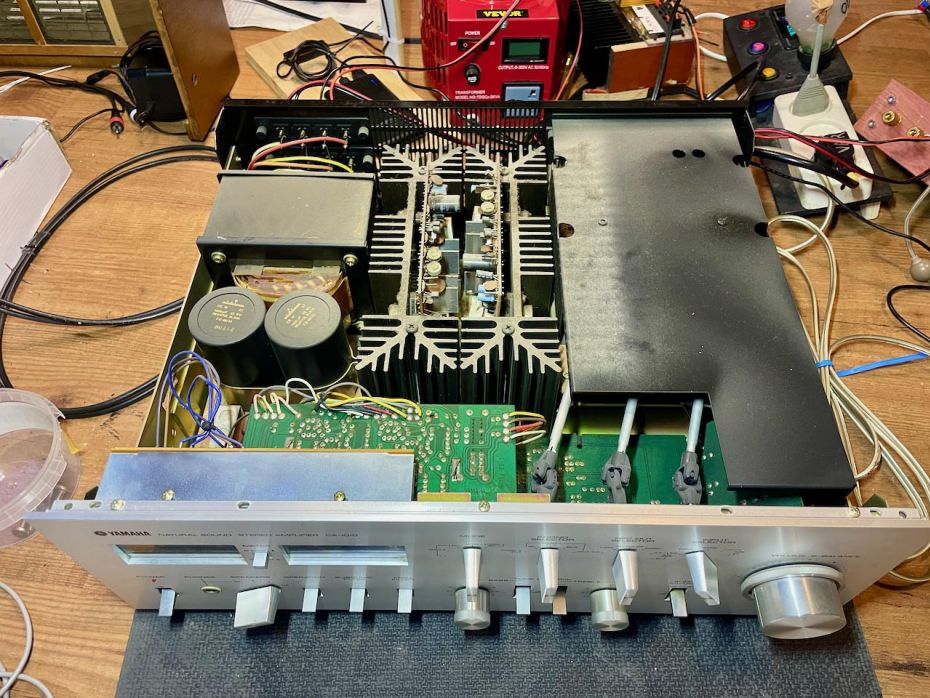

Reparatie van een CA-1010 Yamaha versterker

Klacht:

Slechts één kanaal werkt. Maar ook dit werkende kanaal geeft erg veel verstoring.

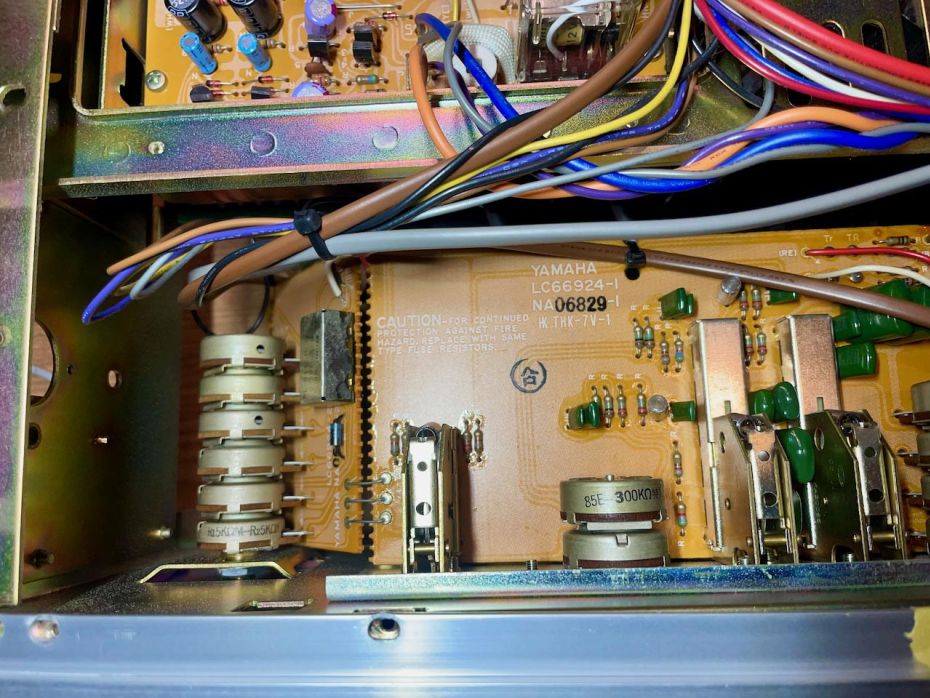

Potmeters van CA-1010 versterker

Diagnose:

  1. Potmeters zijn extreem vies
  2. Alle schakelaars kraken
  3. Verlichting van de VU meters werkt niet
  4. Grote kans dat het uitgevallen kanaal een schakelaar/potmeter/relays probleem is

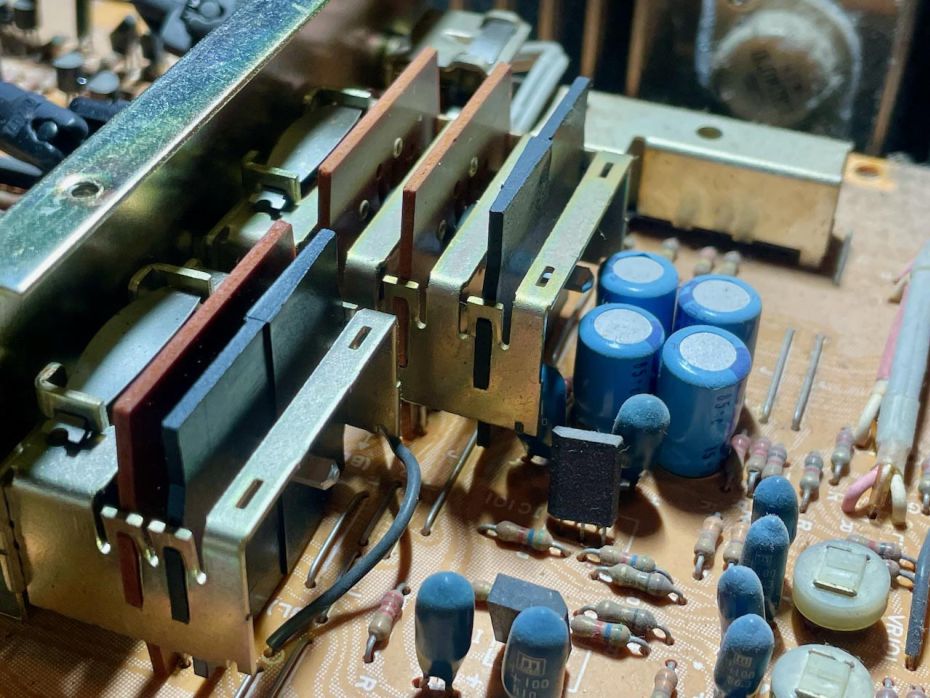

Schakelaars en condensatoren van de CA1010 Yamaha

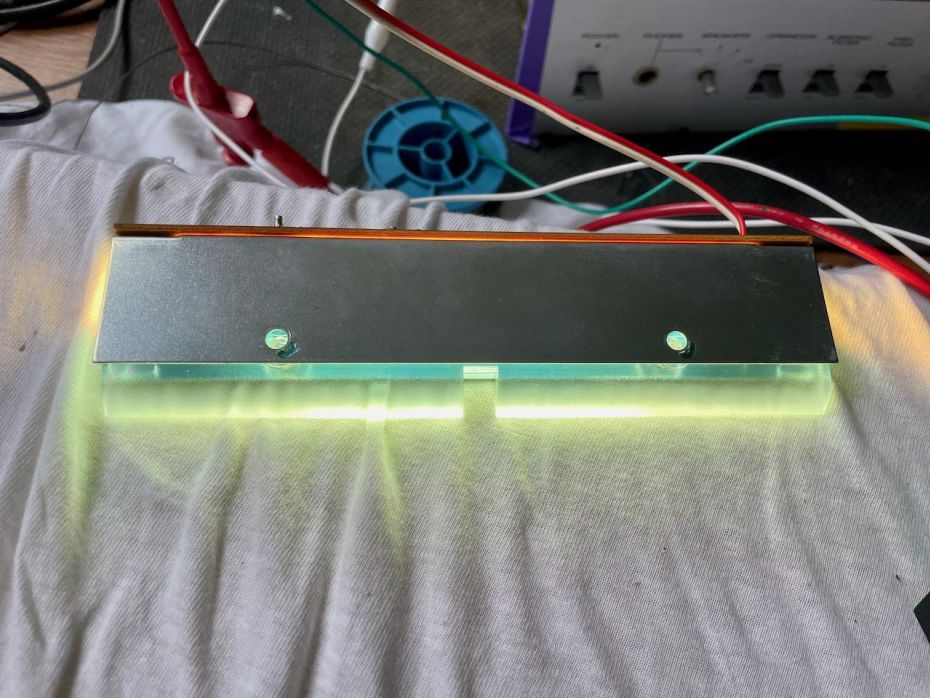

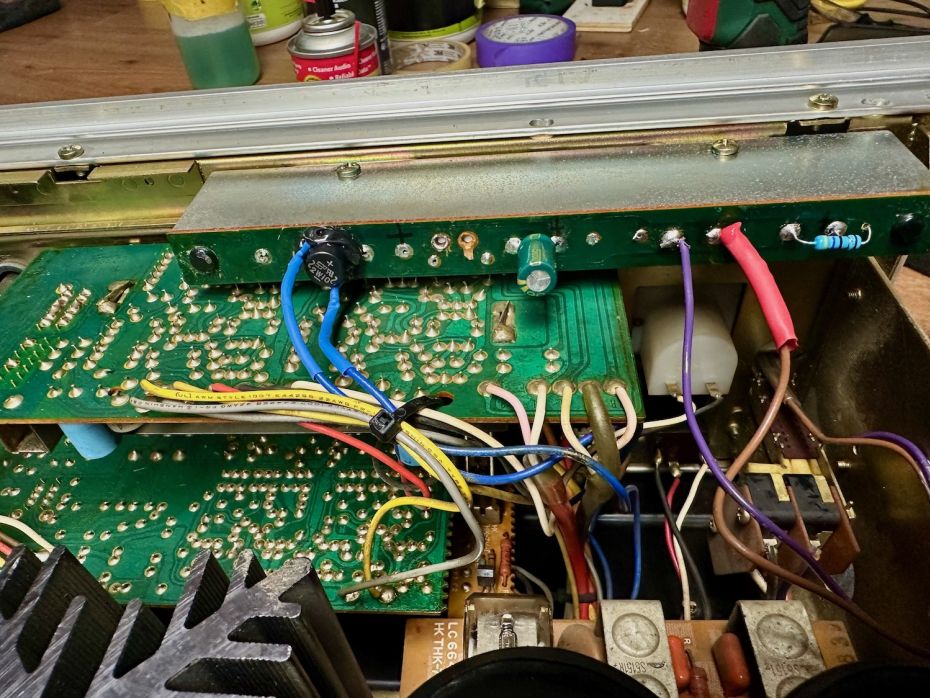

Schaalverlichting van de VU meters is nu voorzien van LED strip
Na ruim 40 jaar nog steeds perfect

Reparatie:

  1. Alle potmeters en schakelaars meerdere keren gereinigd. De balans potmeter is helaas beschadigd. Dit is alleen hoorbaar als je de balans uiterst links draait. Dus bij normaal gebruik geen probleem.
  2. De ingangsselectie schakelaars hadden wat extra aandacht nodig. Deze waren ook erg vies.
  3. Alle koppeklcondensatoren uitgeslodeerd en gemeten. Wat heeft Yamaha hier een super kwaliteit ingezet. De Phono ingang was nog extreem goed. (zie foto)
  4. Alle overige koppelcondensatoren vervangen door lage ESR Panasonic types.
  5. De versterker opnieuw afgeregeld. Zowel klasse A als Klasse AB instelling.

Eindoordeel:

Ik ben verliefd!

Wat een prachtige verschijning is deze Yamaha CA-1010 versterker. Gebouwd tussen 1977 en 1980 moet dit al een zeer begeerlijke versterker zijn geweest. Met een gewicht van 19kg is dit een echt zwaargewicht. De Class A en AB instelling was ook voor die tijd alles behalve standaard.

Sierlijk en toch stoer gevormde draaiknoppen, twee blauw verlichte VU meters, ranke schakelaars, alles bij elkaar een beauty.

Maar niet alleen de buitenkant is imposant. De binnenkant staat bol van hoogwaardige techniek. Twee ruim bemeten 18.000uF condensatoren (die moeten eind jaren 70 een vermogen hebben gekost) stevige contacten en een veelvoud aan potmeters. Een groot koellichaam voor de krachtige eindversterker. Echt alles straalt kwaliteit uit.

Na de grote schoonmaak, het vervangen van de koppelcondensatoren en het afregelen van de ruststroom in class A en class AB was het tijd voor het grote genieten. Dus…

Hoe klinkt deze Yamaha CA-1010?

Ik ben nog steeds verliefd! Deze jaren 70 beauty heeft een prachtig voorkomen maar het draait in het leven niet alleen om het uiterlijk. Het innerlijk van deze krachtpatser is zeker zo imposant. Want wat een heerlijke geluidsreproductie weet deze Yamaha voort te brengen. Zijde zacht, met een krachtig laag. Een versterker om uren naar te luisteren zonder moe te worden.

De afstelling is dusdanig dat de Class A instelling geen extreem grote verschillen neerzet. Het zachte, liefdevolle en warme karakter wordt nog wat extra benadrukt. Op de bij mijn aangesloten Polk R500 luidspreker komt deze versterker prima tot zijn recht. Maar ook met  mijn (zelfbouw) Cambridge Audio speakers weet hij prima om te gaan.

De phono selector heeft meerdere instellingen mogelijk. Keuze uit phono 1 of 2. Een MC instelling en drie MM instellingen van 47k, 68k of 100kOhm. Kleine verschillen en in combinatie met mijn aangesloten Onkyo CP-700 draaitafel rond ik de 68kOhm het mooiste klinken. De 100kOhm klonk wat killer.

Conclusie

Er is maar één nadeel aan deze versterker. Hij MOET weer terug naar zijn eigenaar. Wat een bofkont.

Reinigen, recap en Led verlichting aanbrengen.

Ruststroom Clas A en Clas AB instellen

Eindresultaat
