Klacht:

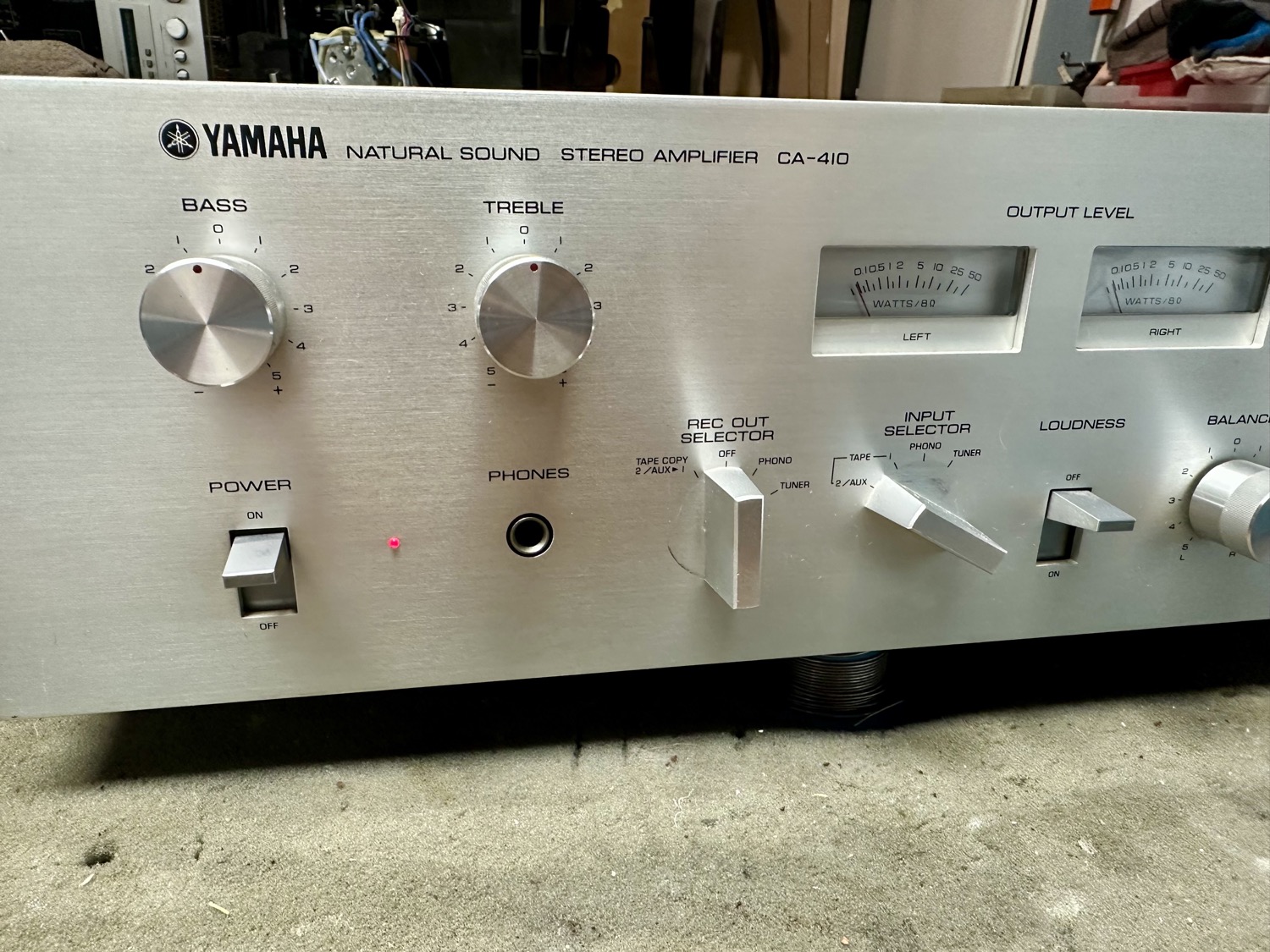

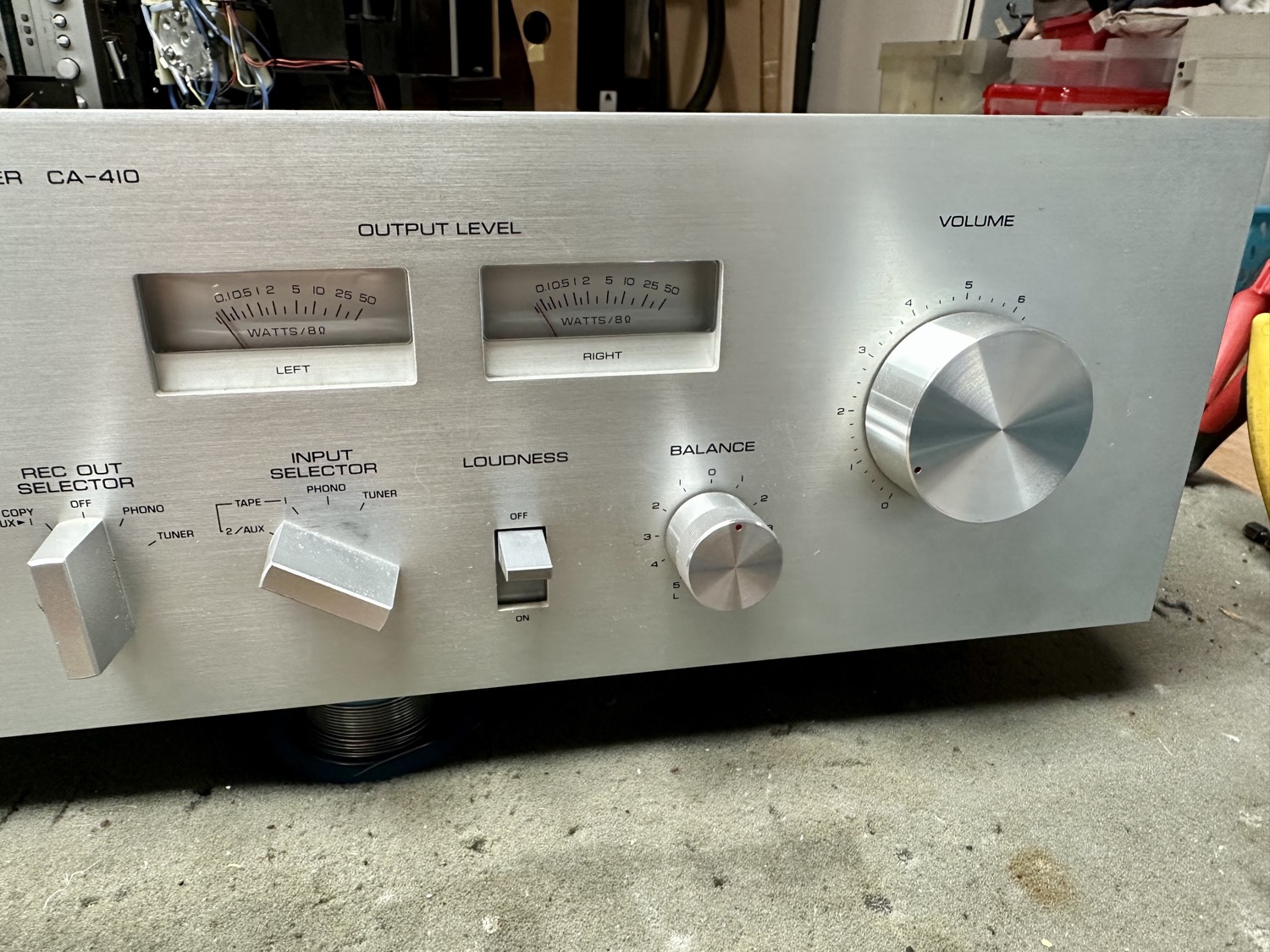

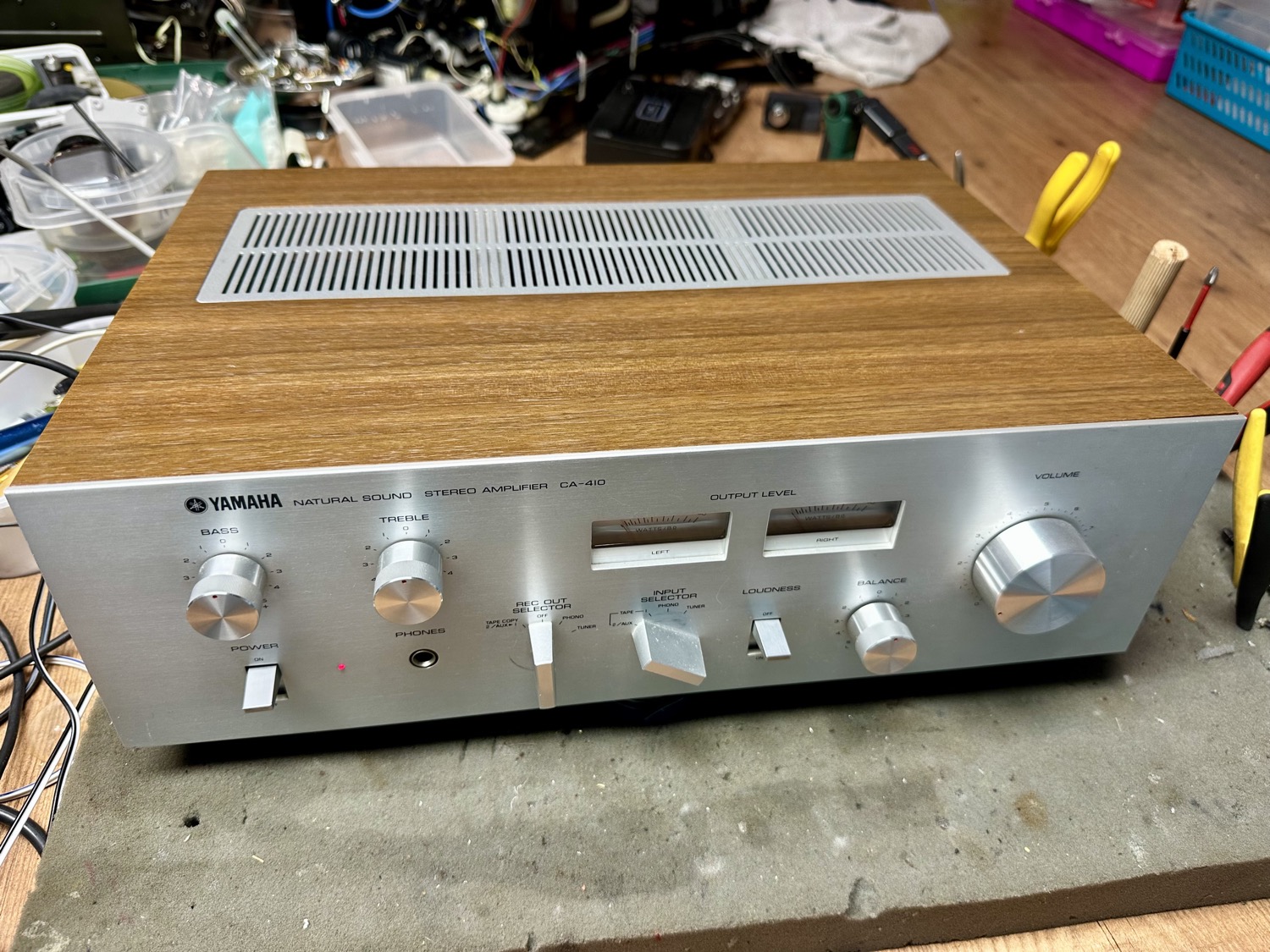

Deze prachtige basis Yamaha versterker heeft wat ouderdoms kuren. Zo doet maar één kanaal het, kraken de schakelaars en potmeters en is de verlichting van de VU meters defect.
Diagnose:

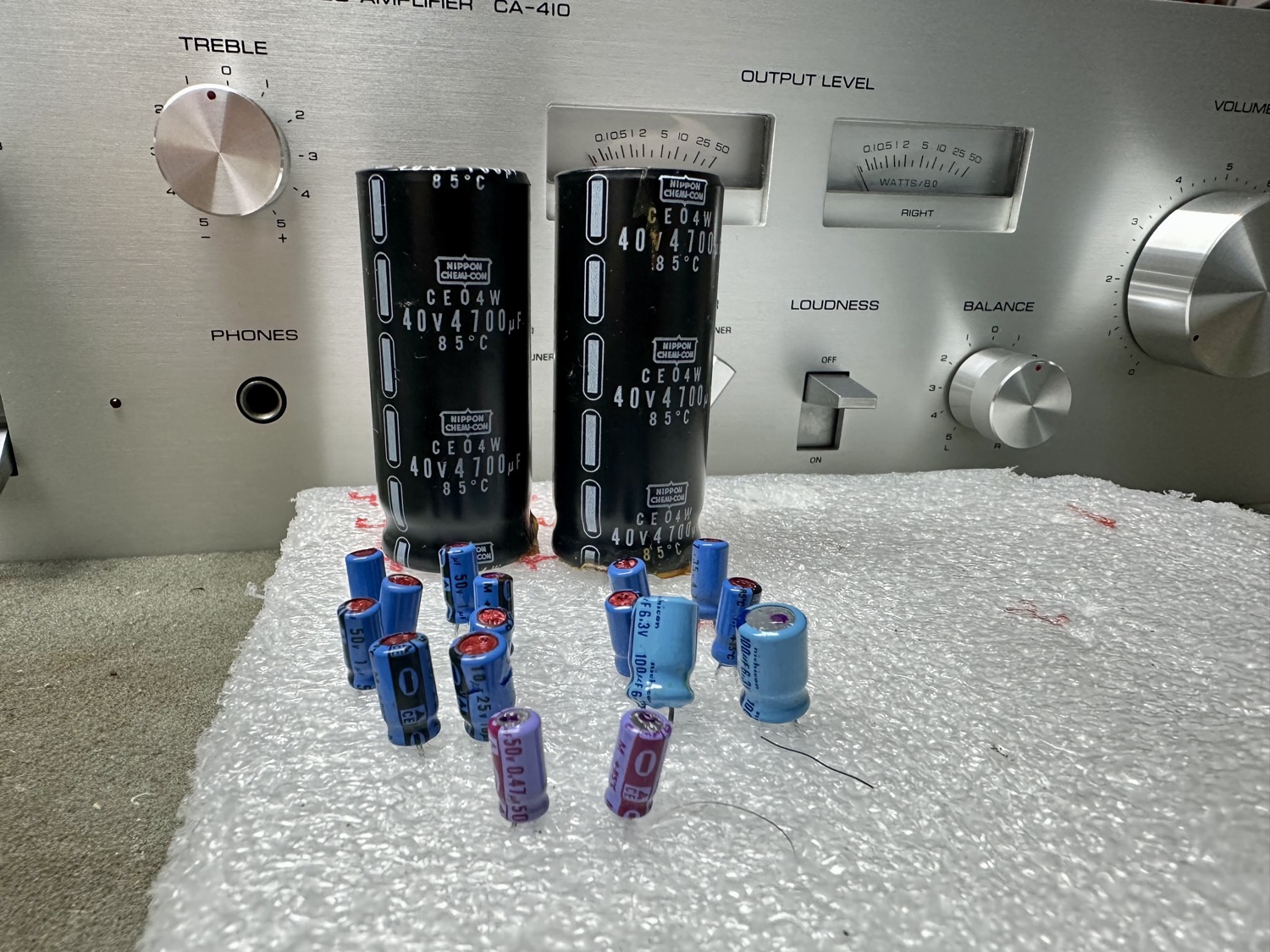

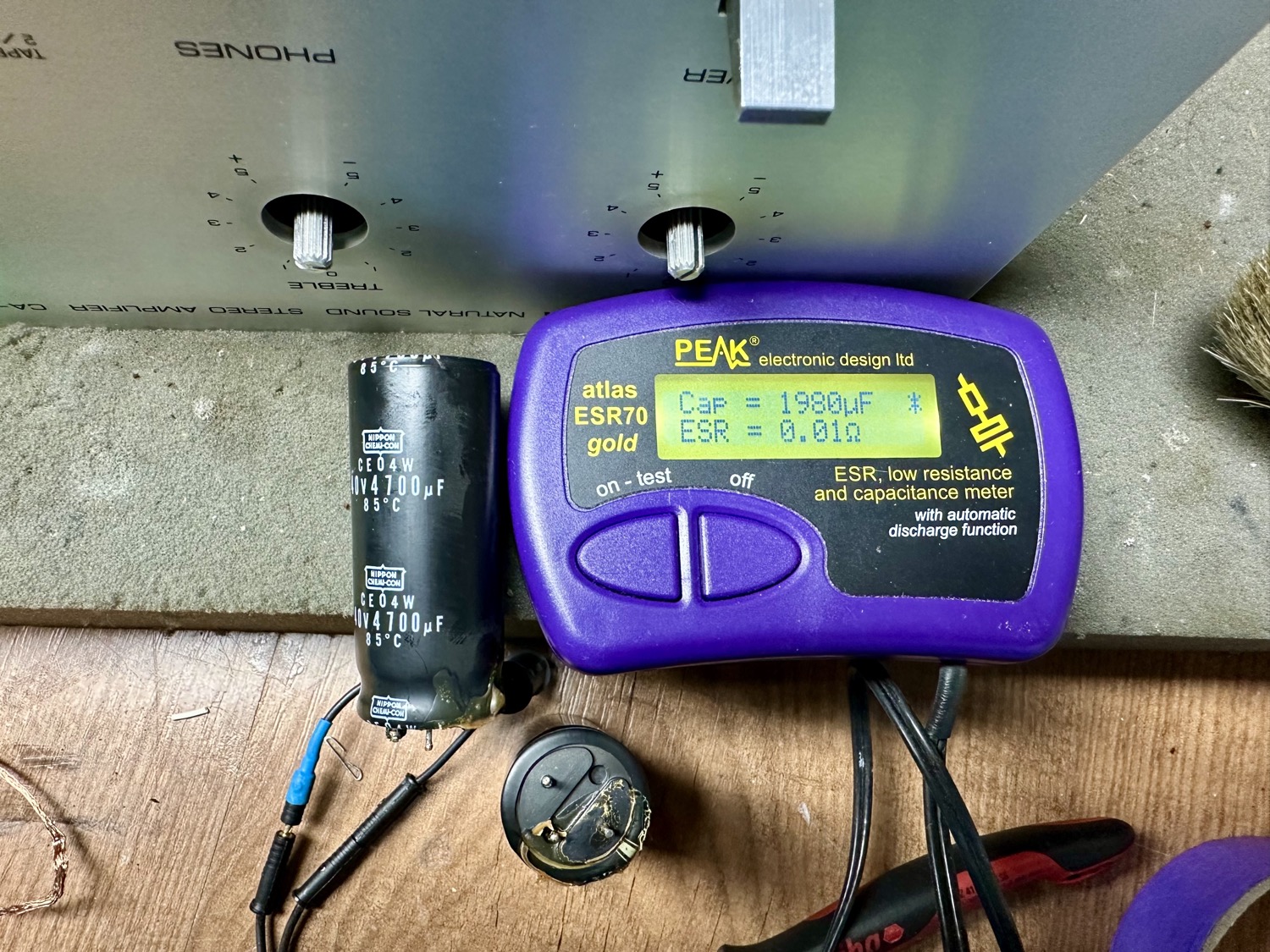

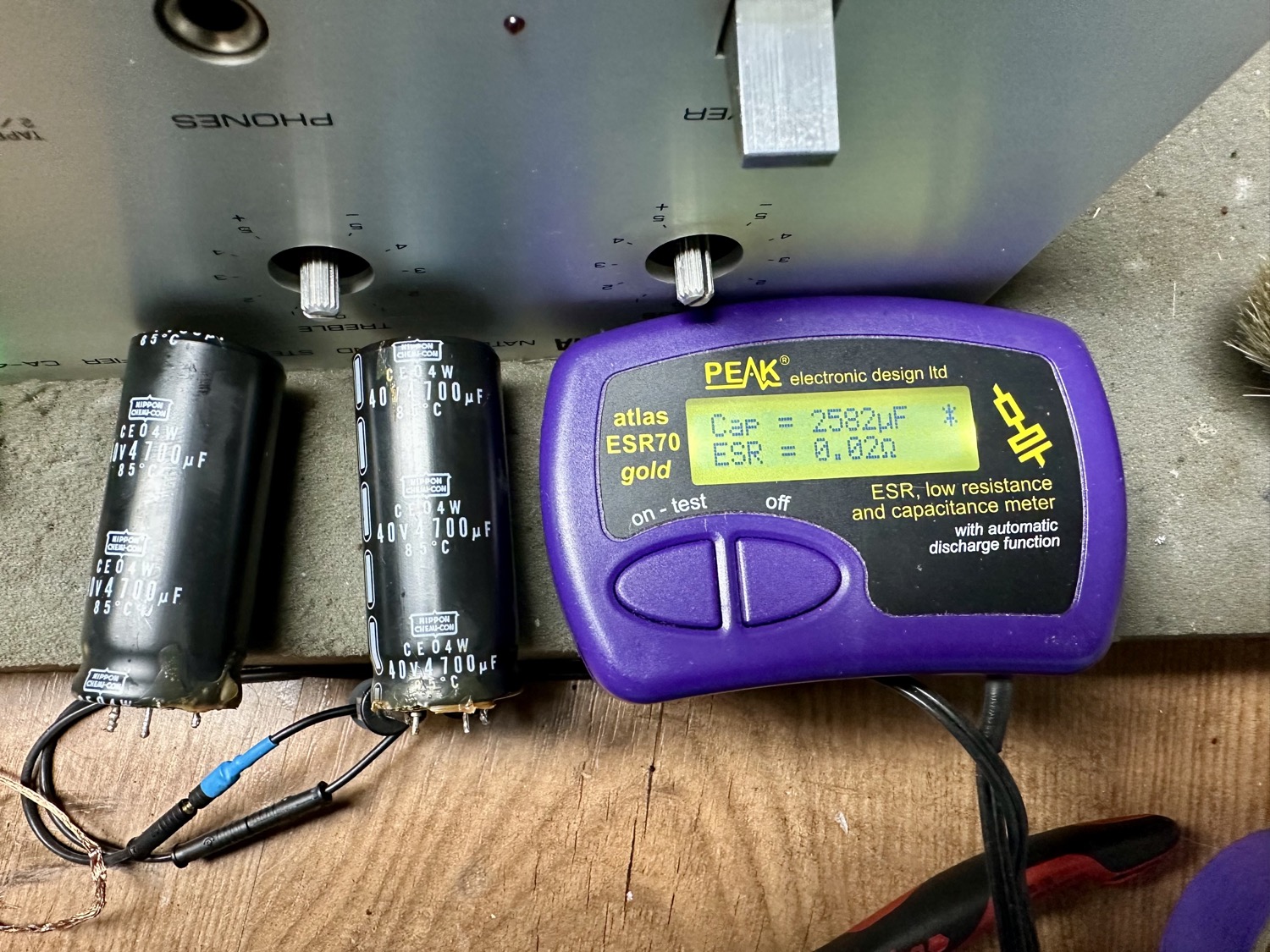

- Belangrijjkste condensatoren doorgemeten. De twee grote beker-elco's waren behoorlijk wat capaciteit kwijt. Van 4700uF naar 2300 en 2500uF.

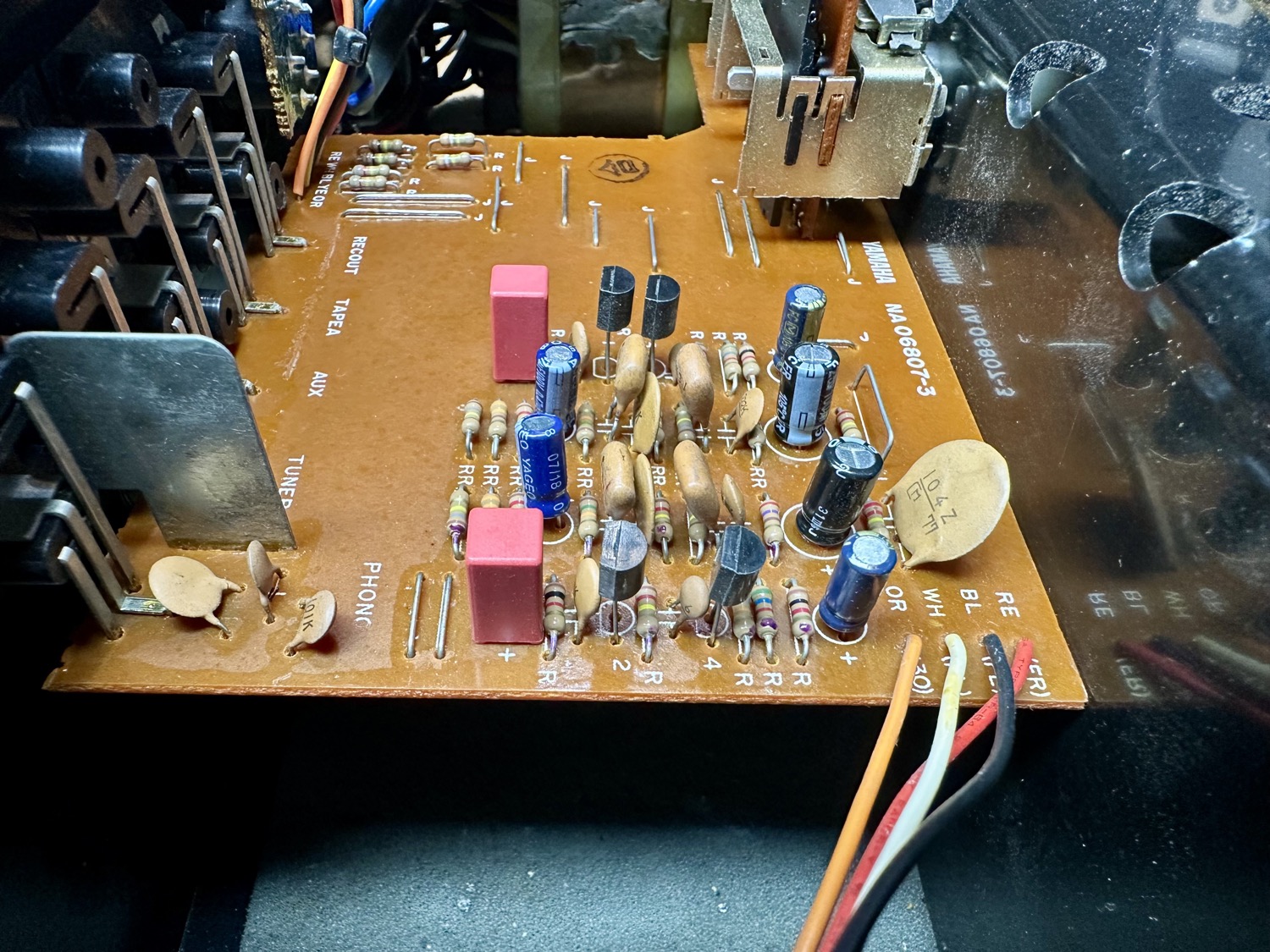

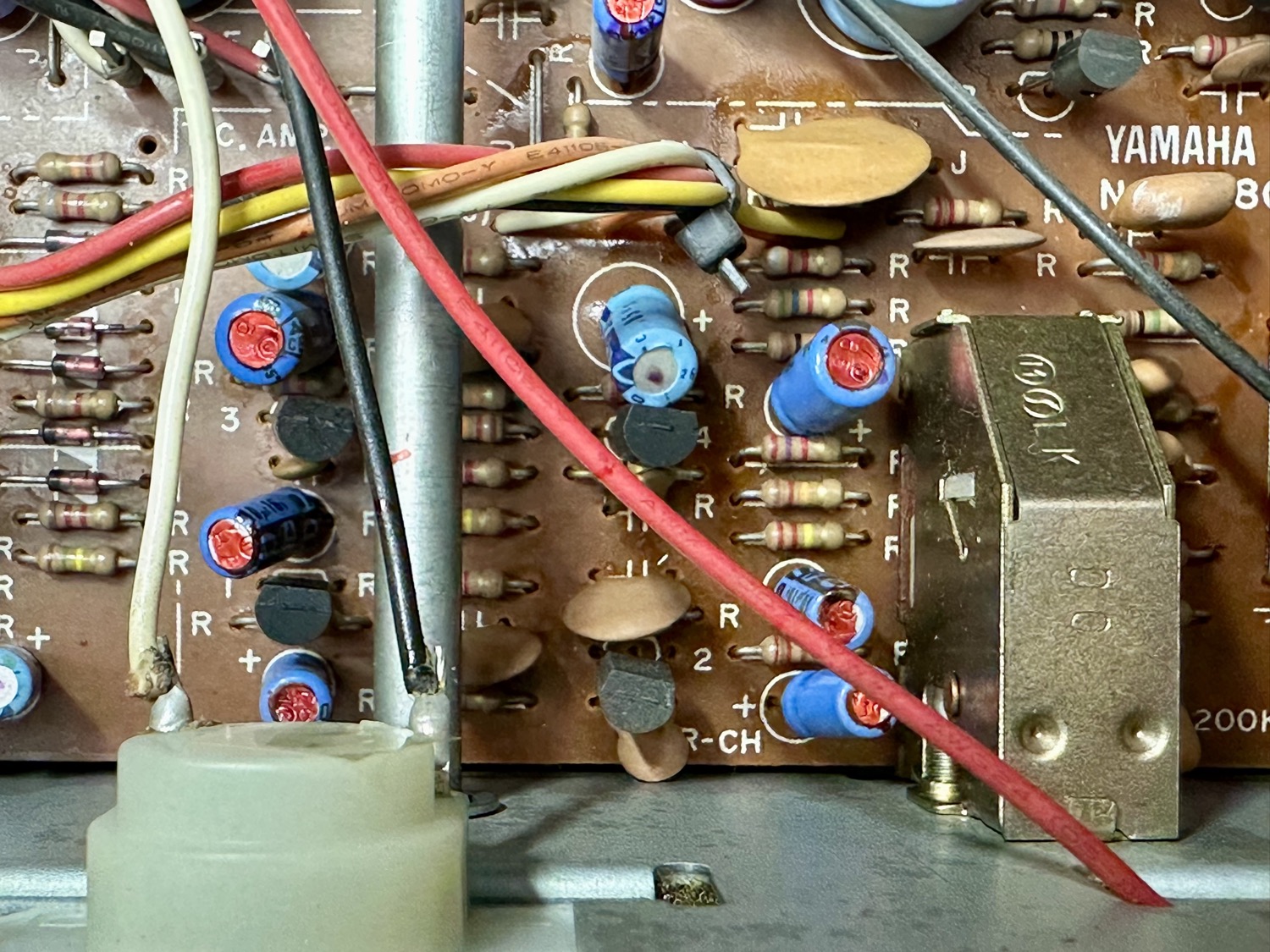

- De meeste koppelcondensatoren hadden een enorm verloop in capaciteit. De ESR was wel acceptable.
- De twee VU lampjes staan in serie en zijn aangesloten op 26V DC.

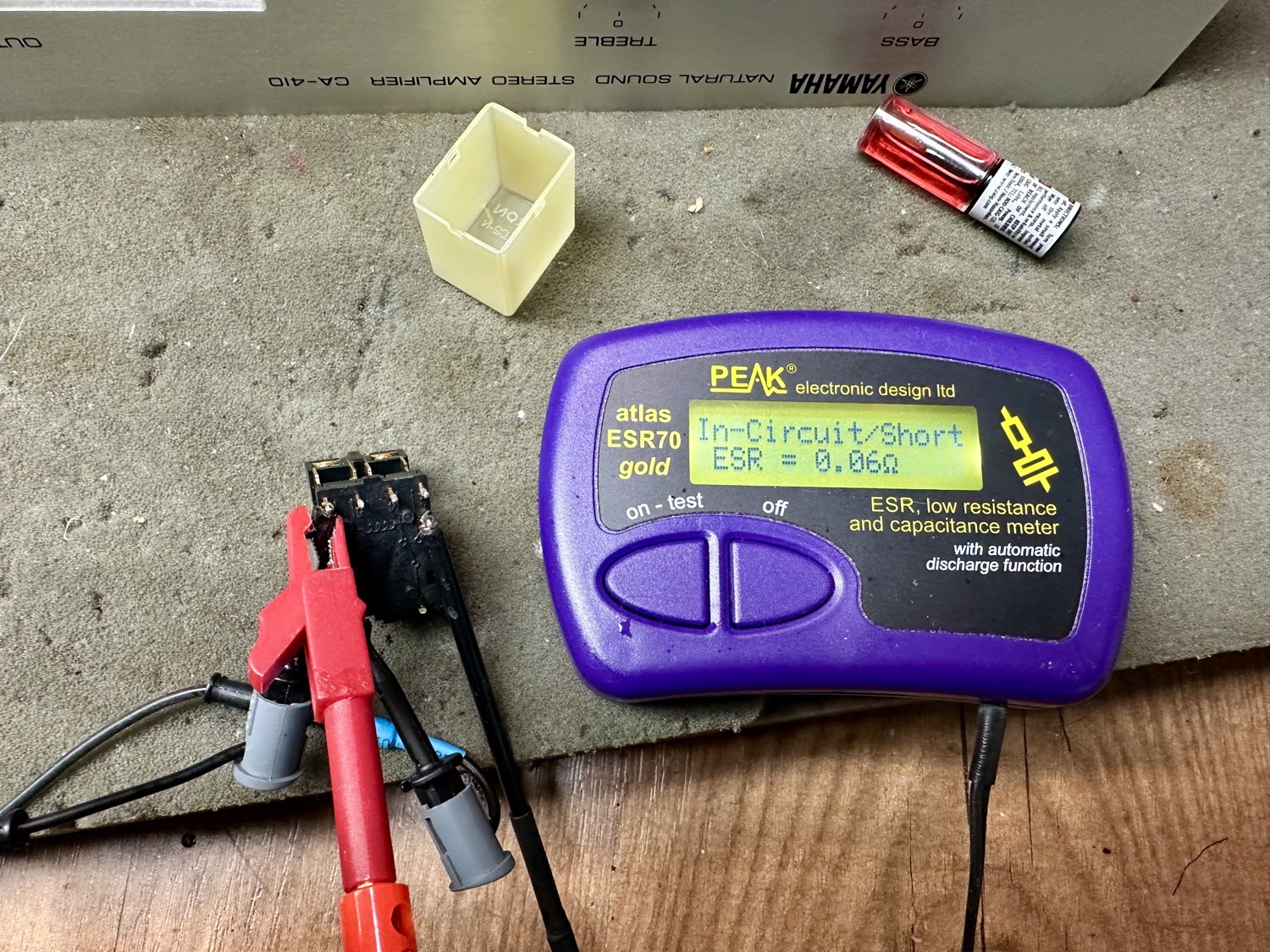

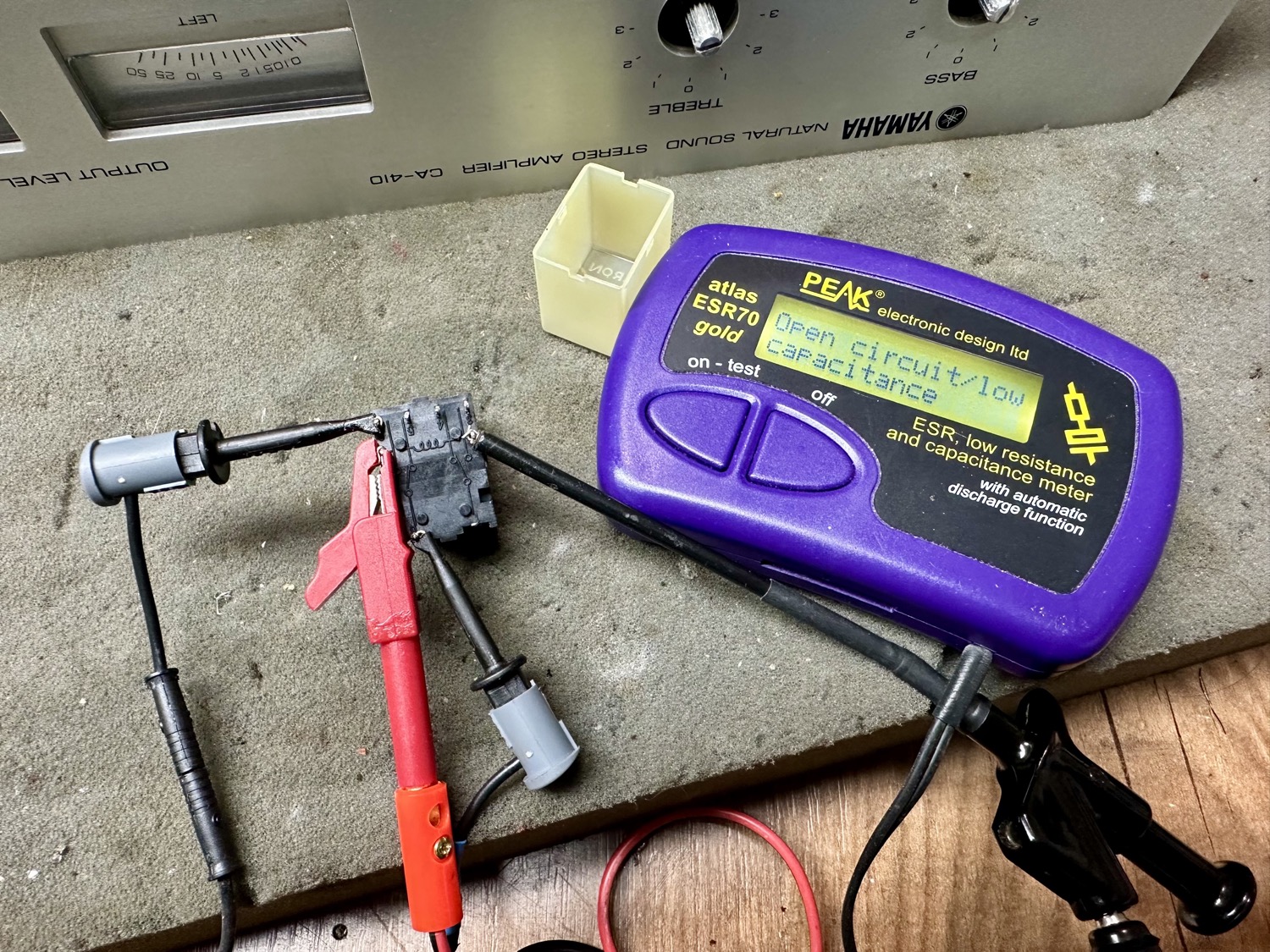

- Relais uitgeslodeerd en overgangsweerstand gemeten. Één van de contacten had een overgangsweerstand van ruim 500 ohm.
Reparatie:

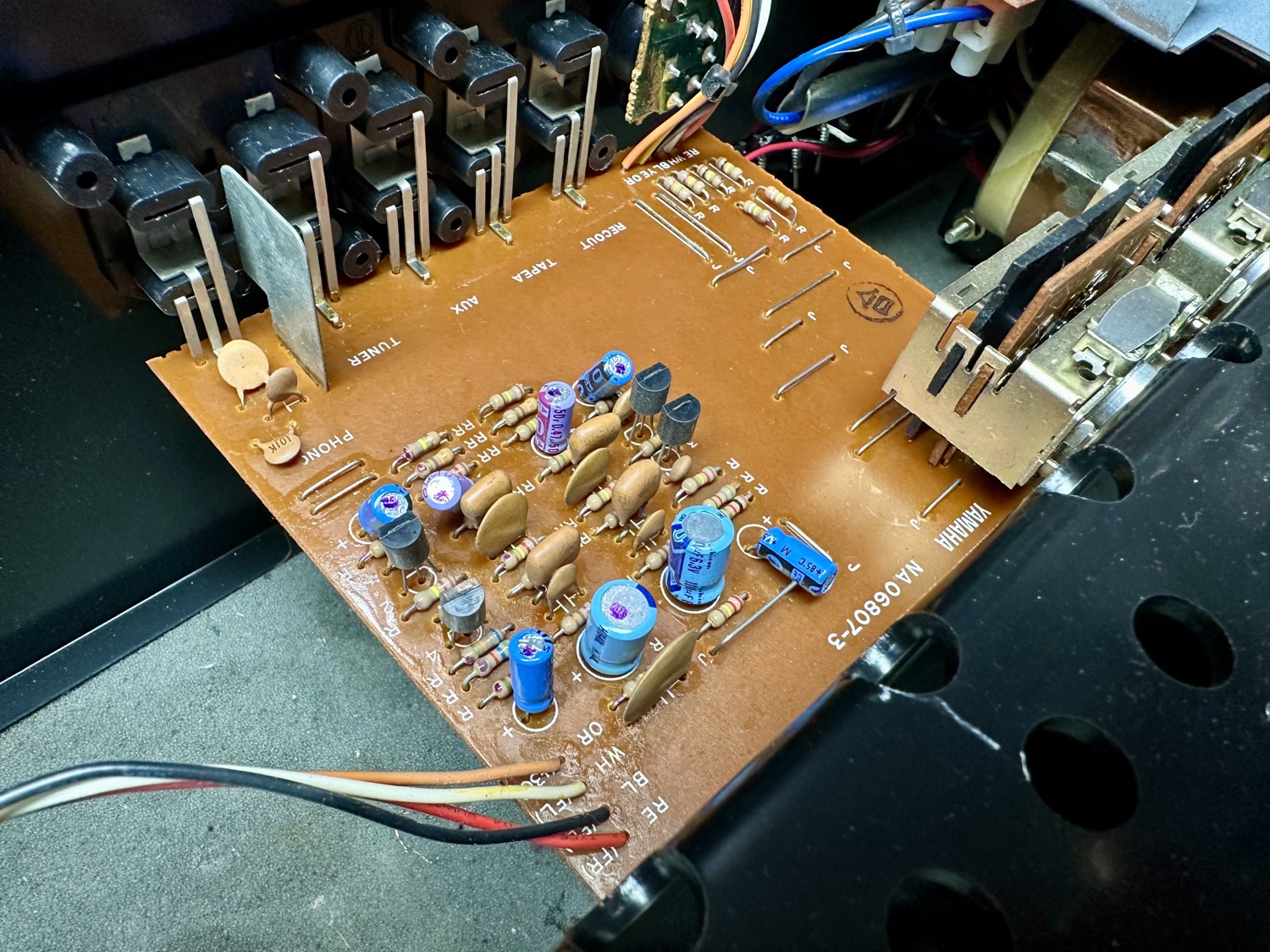

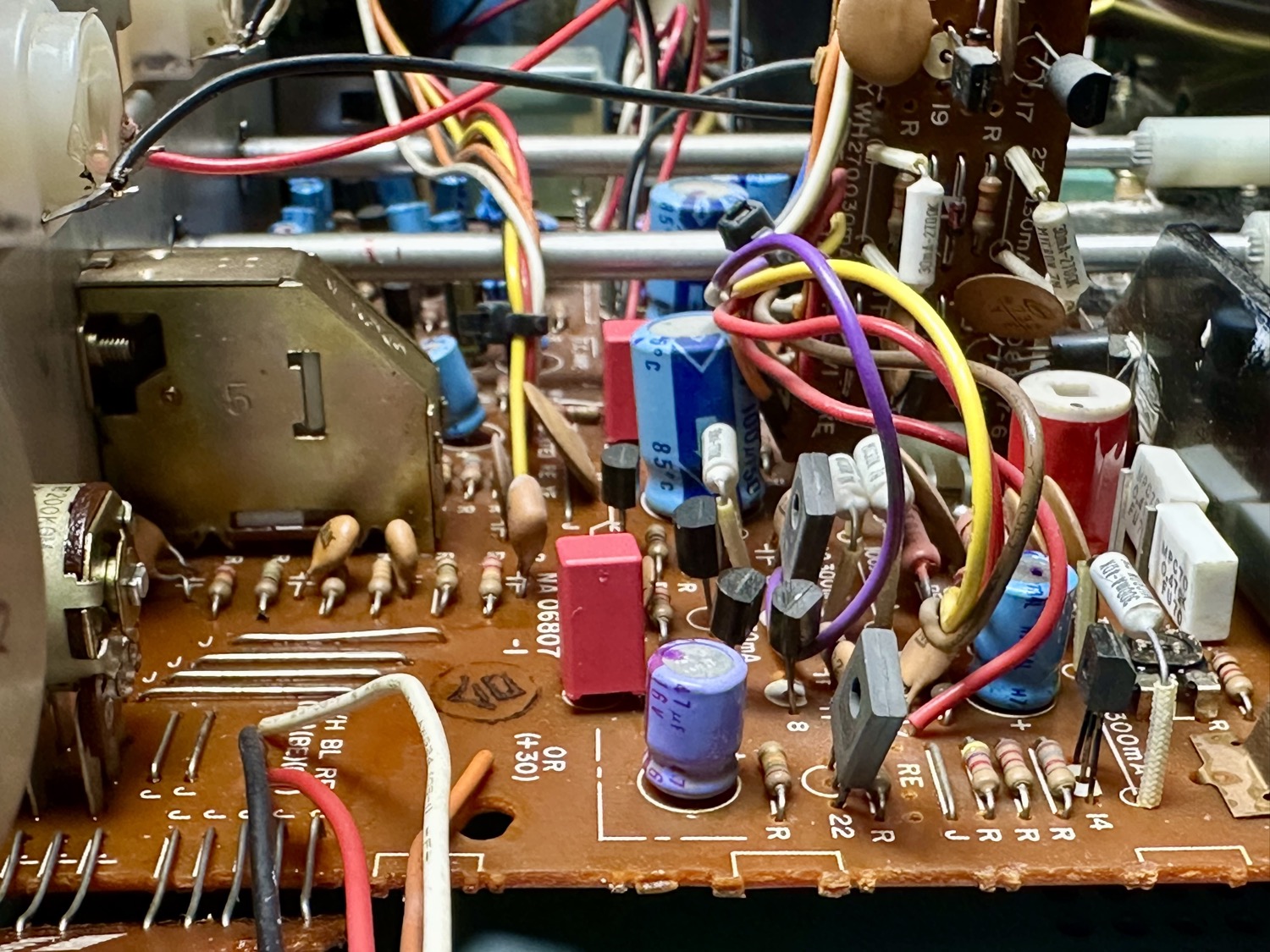

- C303 en 304 vervangen door Wima 3,3uF
- C319 en 320 vervangen door 4,7uF panasonic
- C321 en 322 vervangen door Panasonic 100uF
- C405 en 406 vervangen door Wima 1uF
- C415-416-417-418 vervangen door Panasonic 10uF
- C431 en 432 vervangen door Wima 1uF

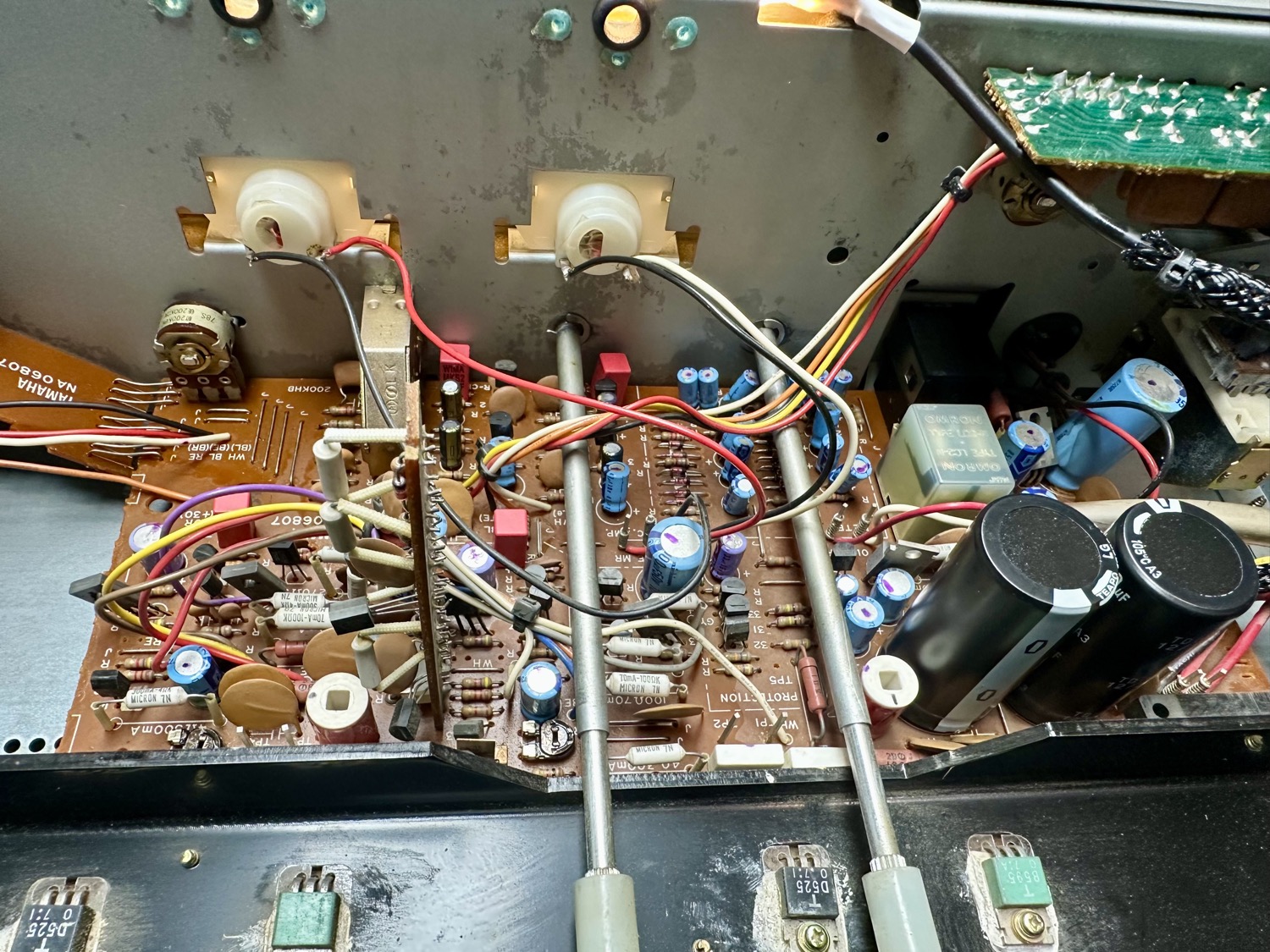

- C474 en 476 vervangen door 4700uF

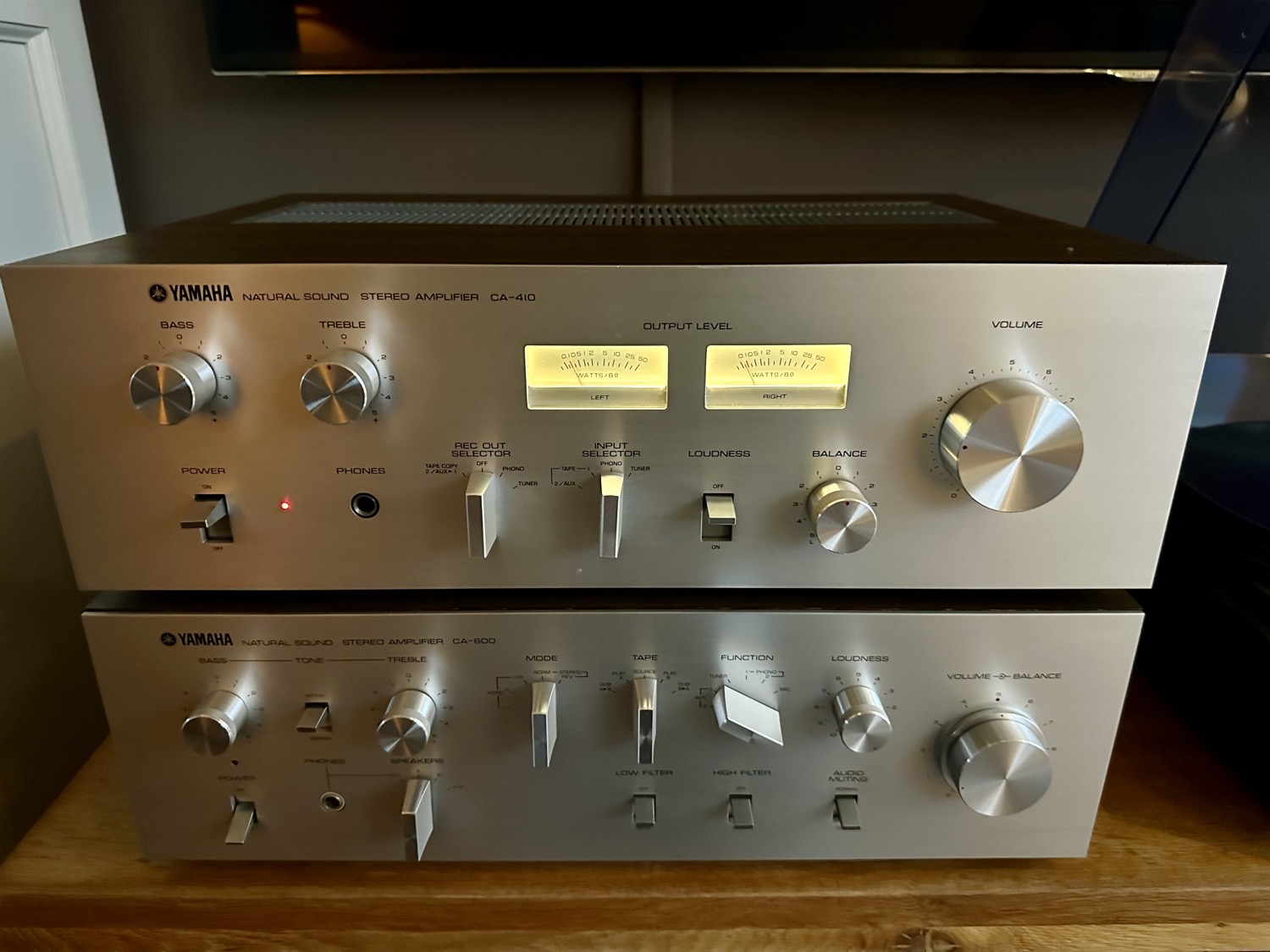

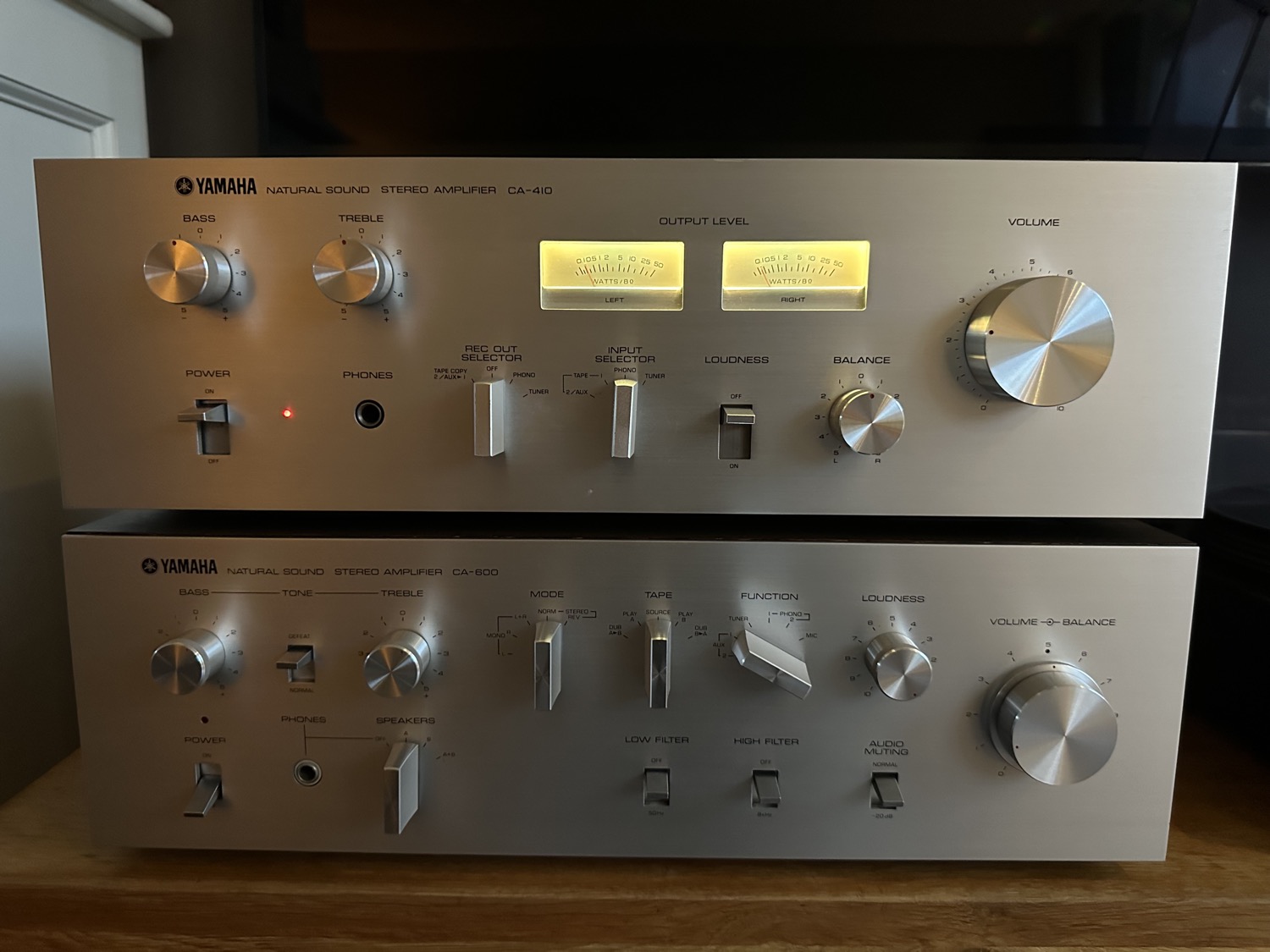

- Twee VU meter lampjes vervangen door LED strip en aangesloten met 460ohm voorschakeklweerstand.
- Relais gereinigd met Deoxit D100 en D5

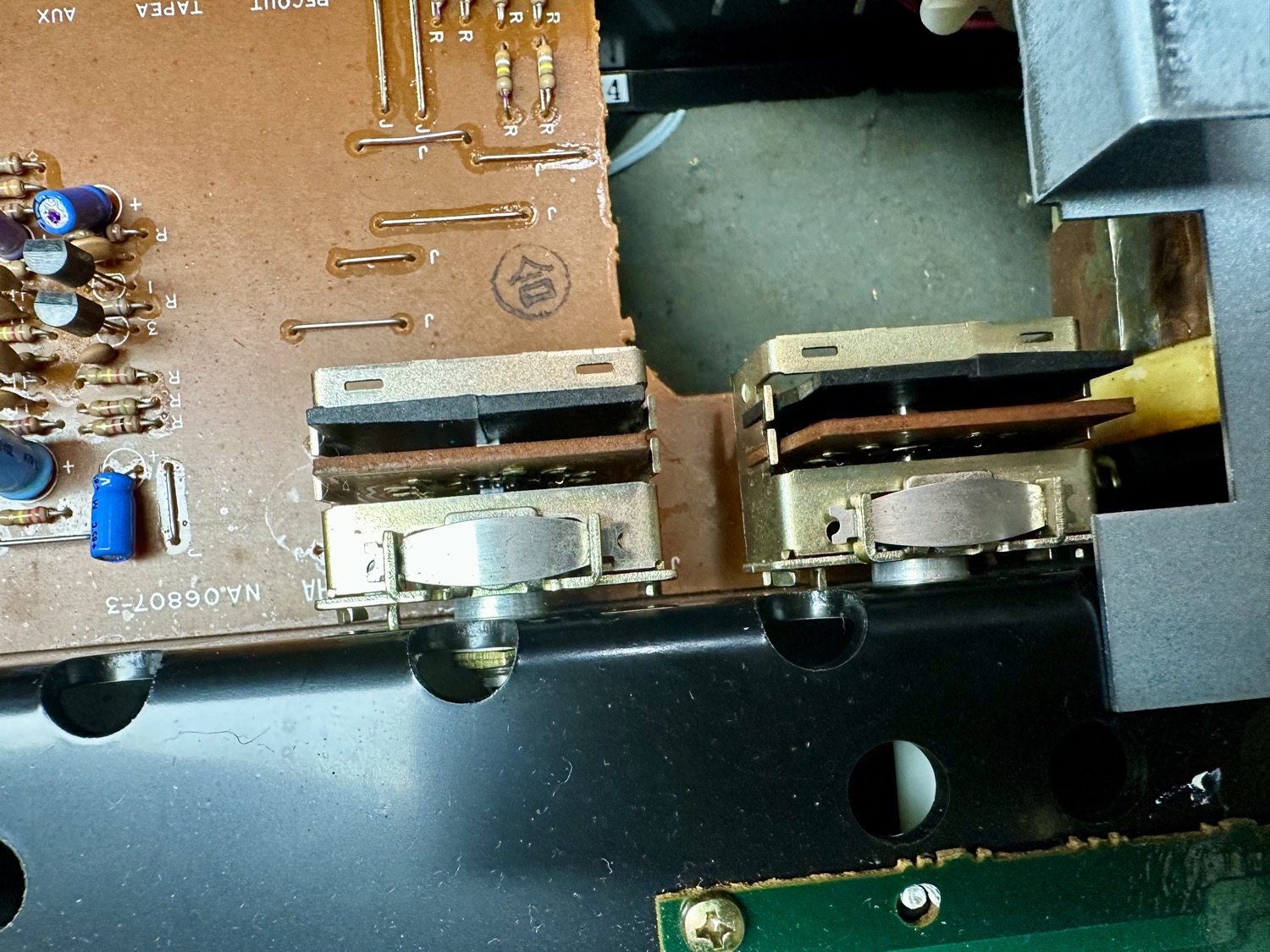

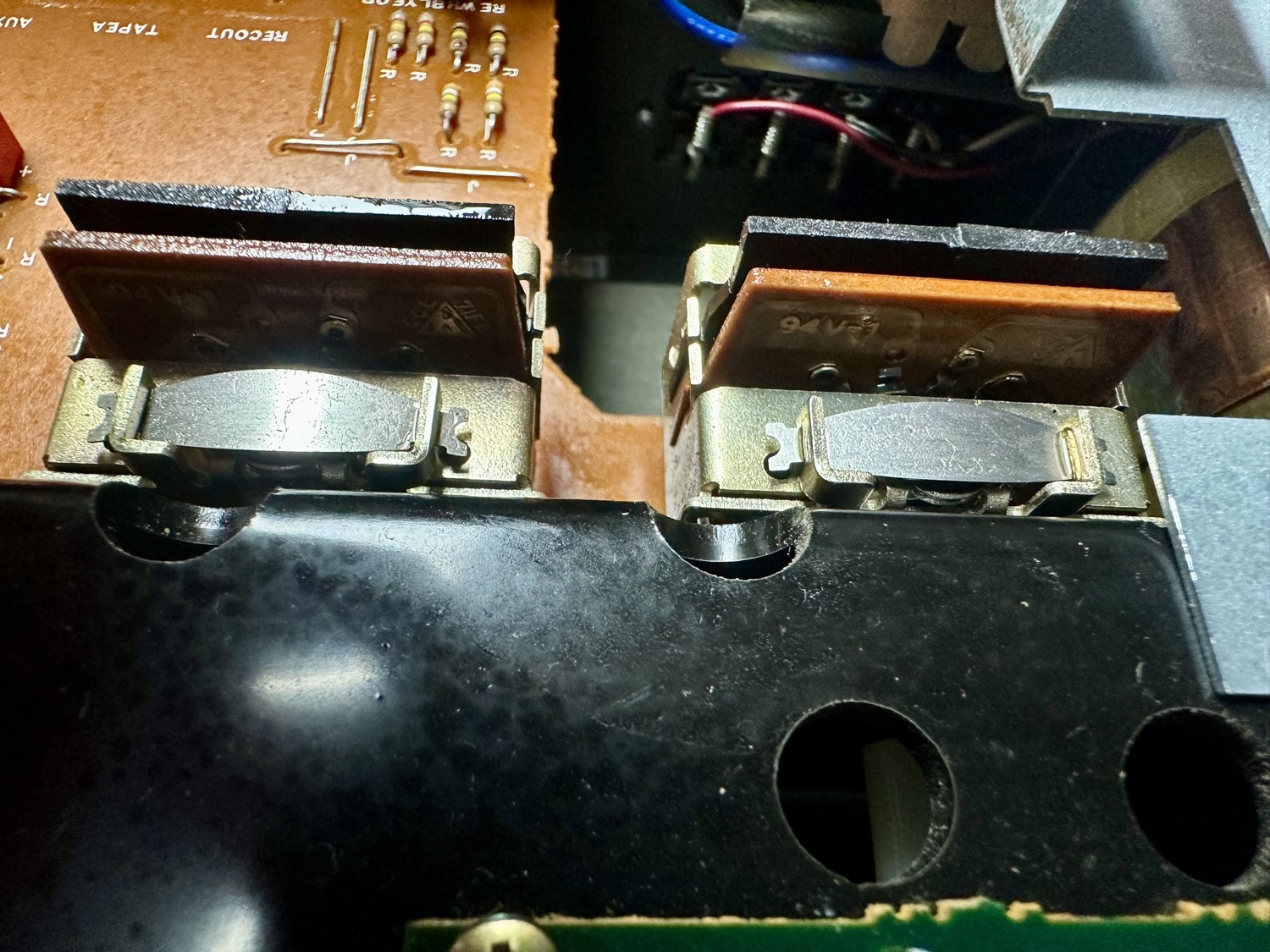

- Alle schakelaars en potmeters gereinigd met Deoxit D5.

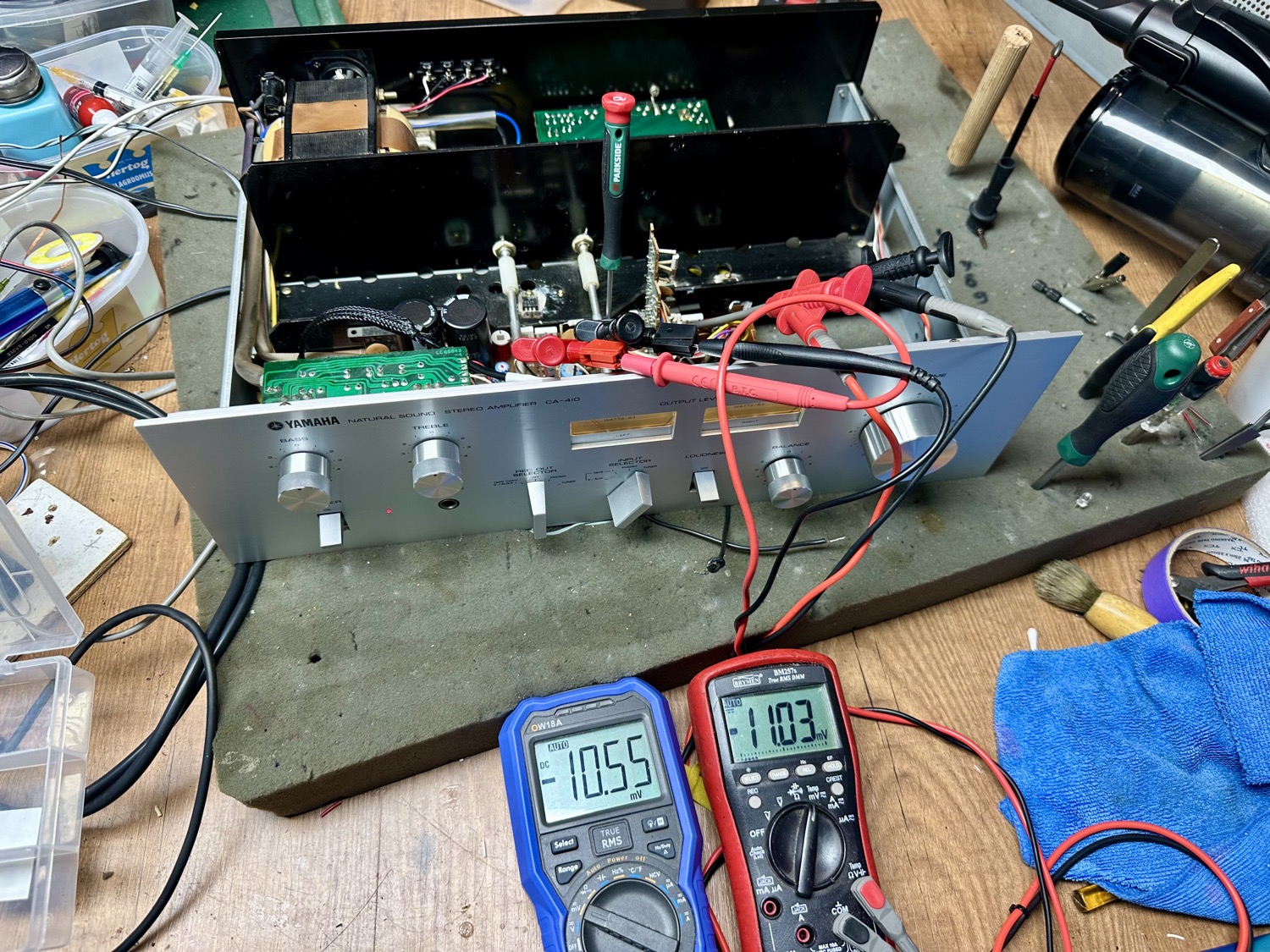

- Versterker afgeregeld volgens service manual op 11mV over de testpunten.

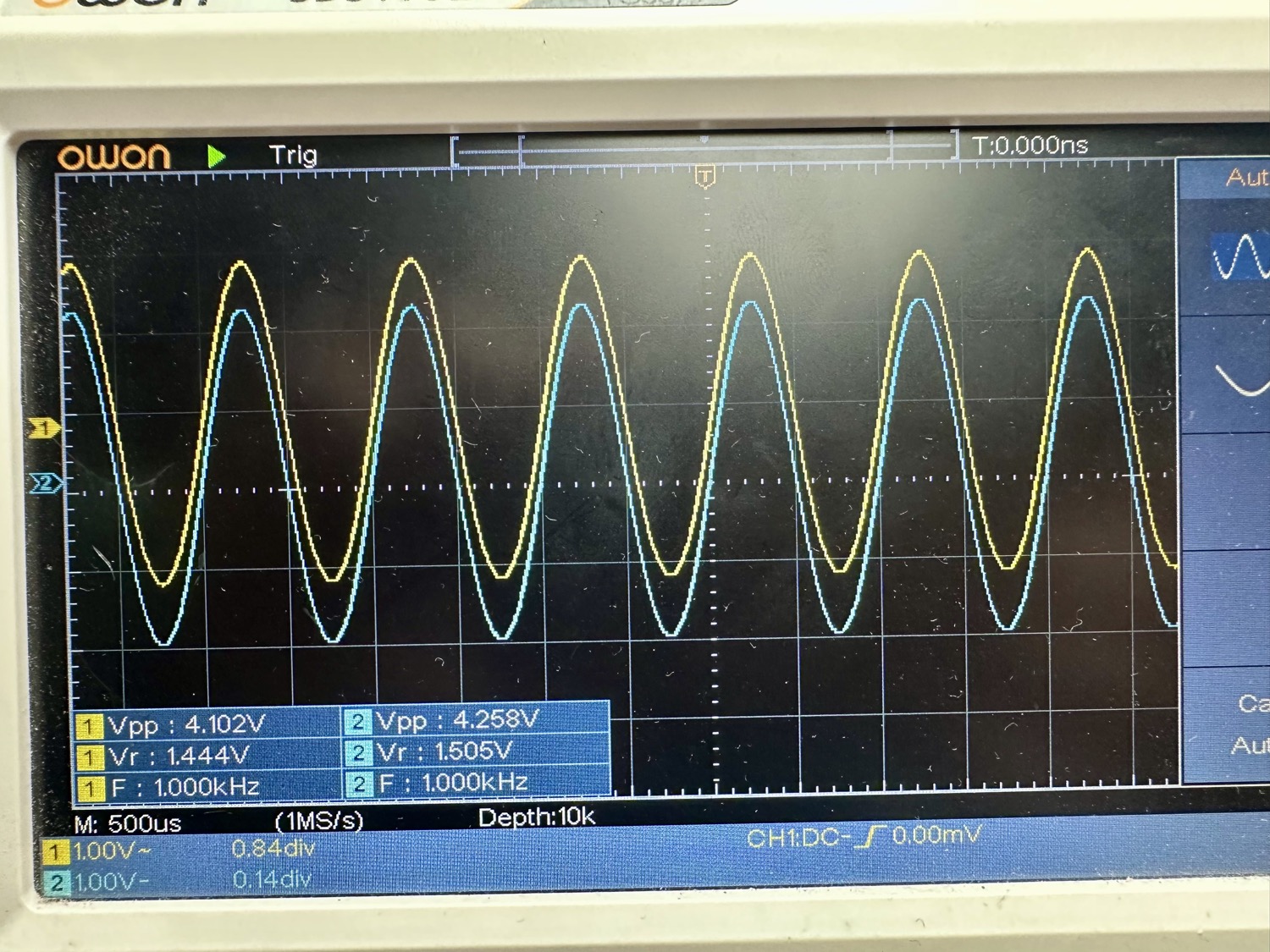

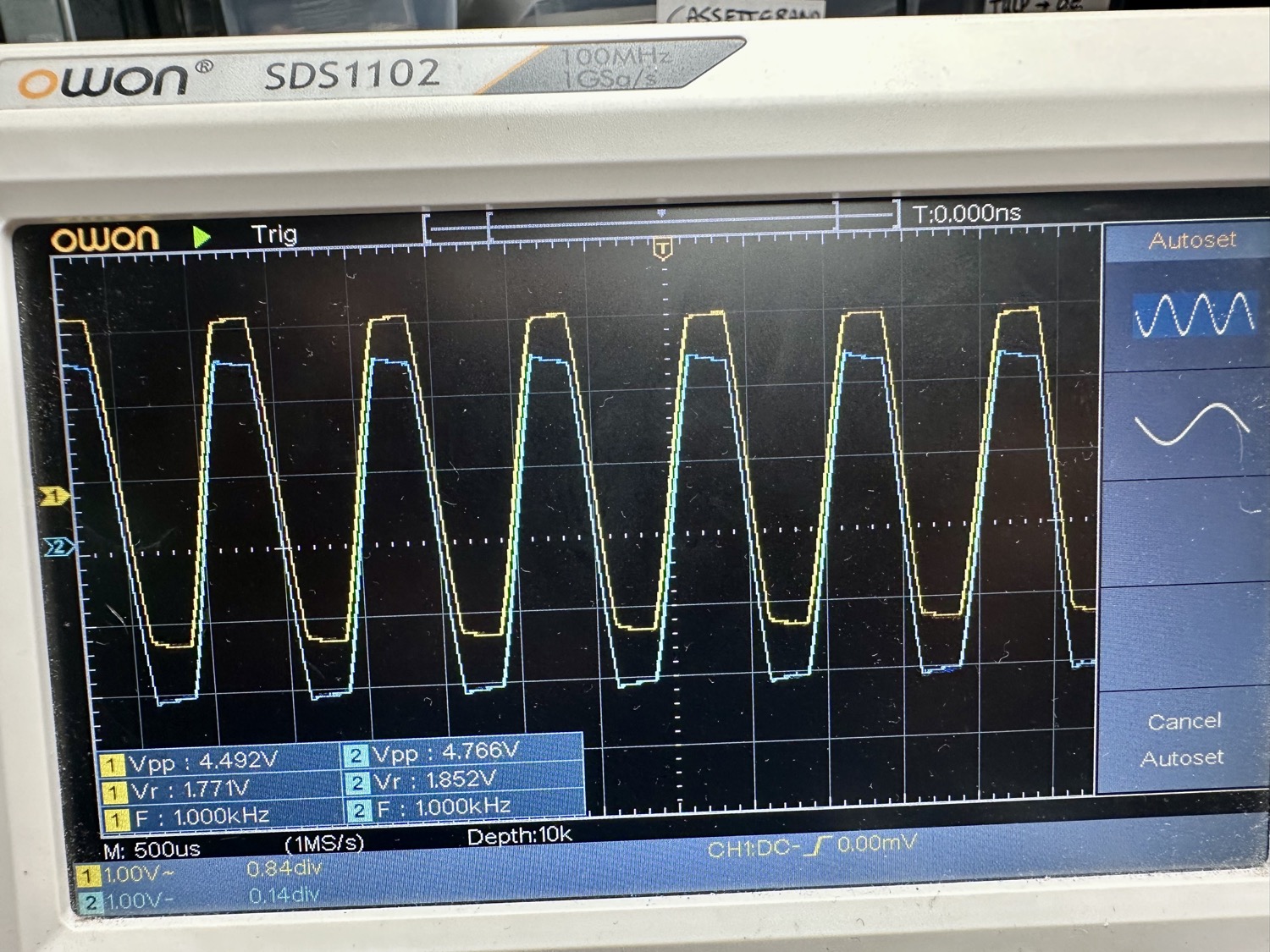

- Versterker doorgemeten en zwaar belast. Op hoog vermogen een klein verschil tussen links en rechts.
- Vermogen zo rond de 30 watt bij 8 ohm.
