Klacht:

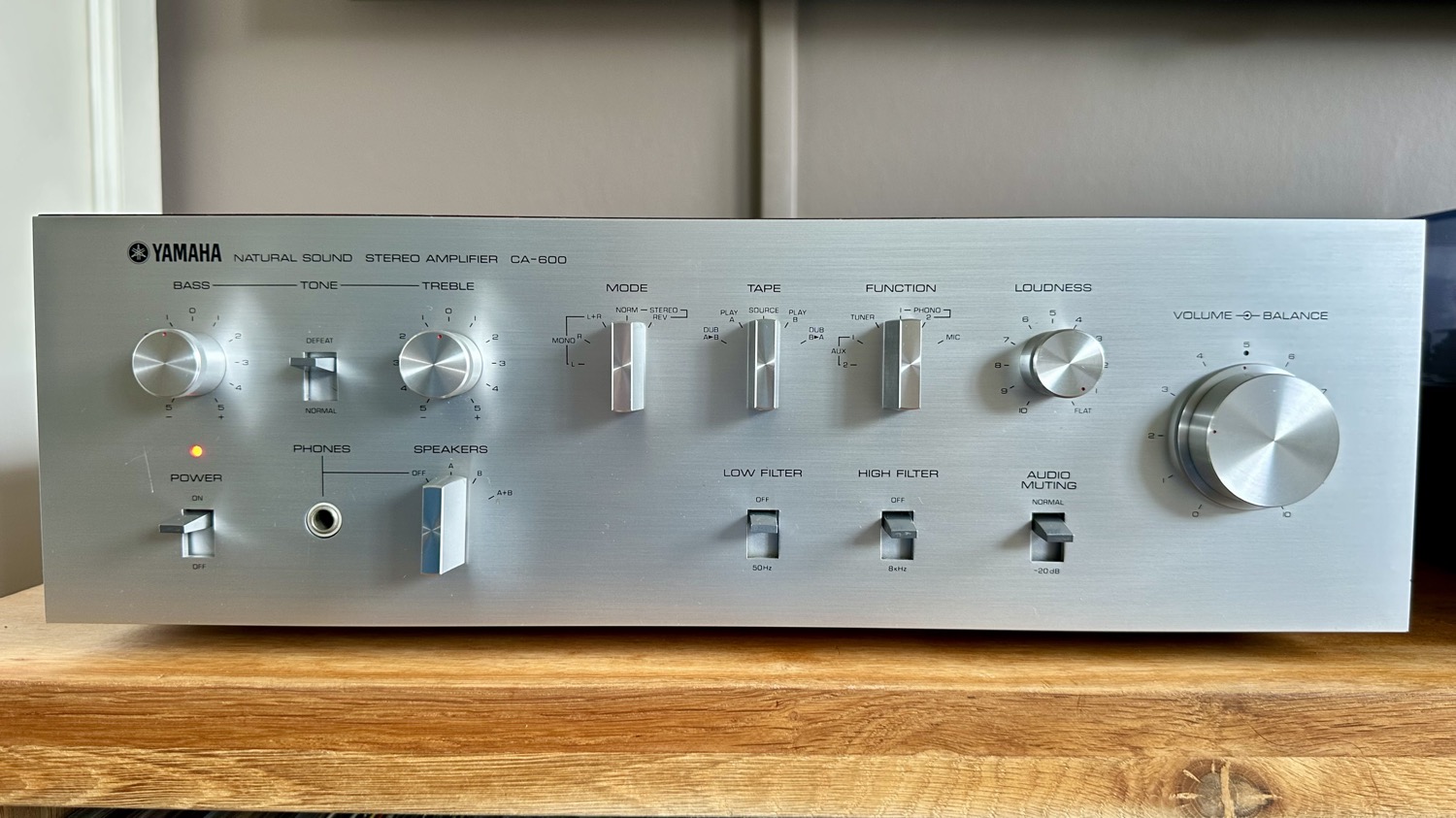

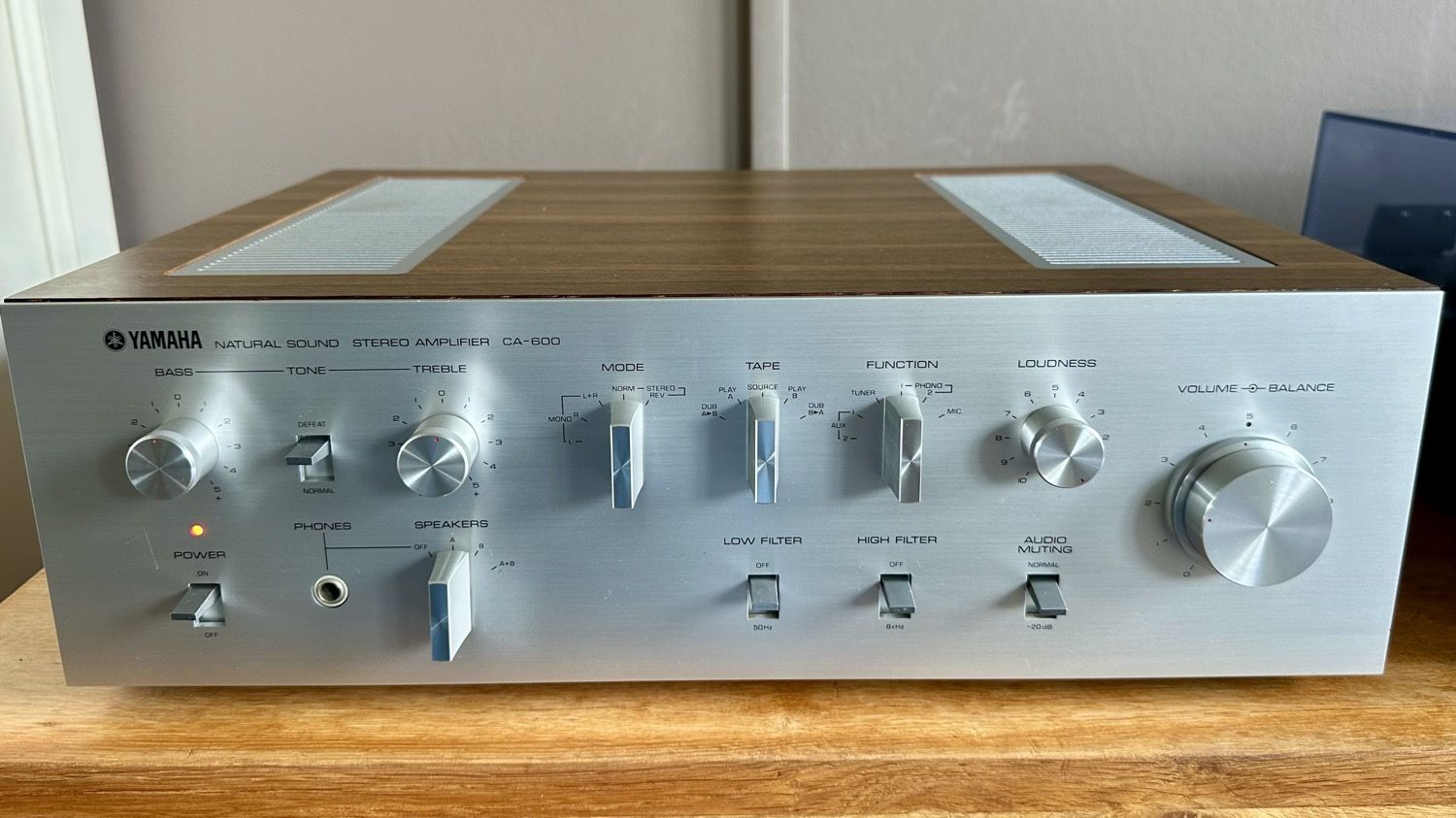

Deze prachtige 1976 versterker heeft wat liefde en onderhoud nodig. De kanalen vallen regelmatig uit.
Diagnose:

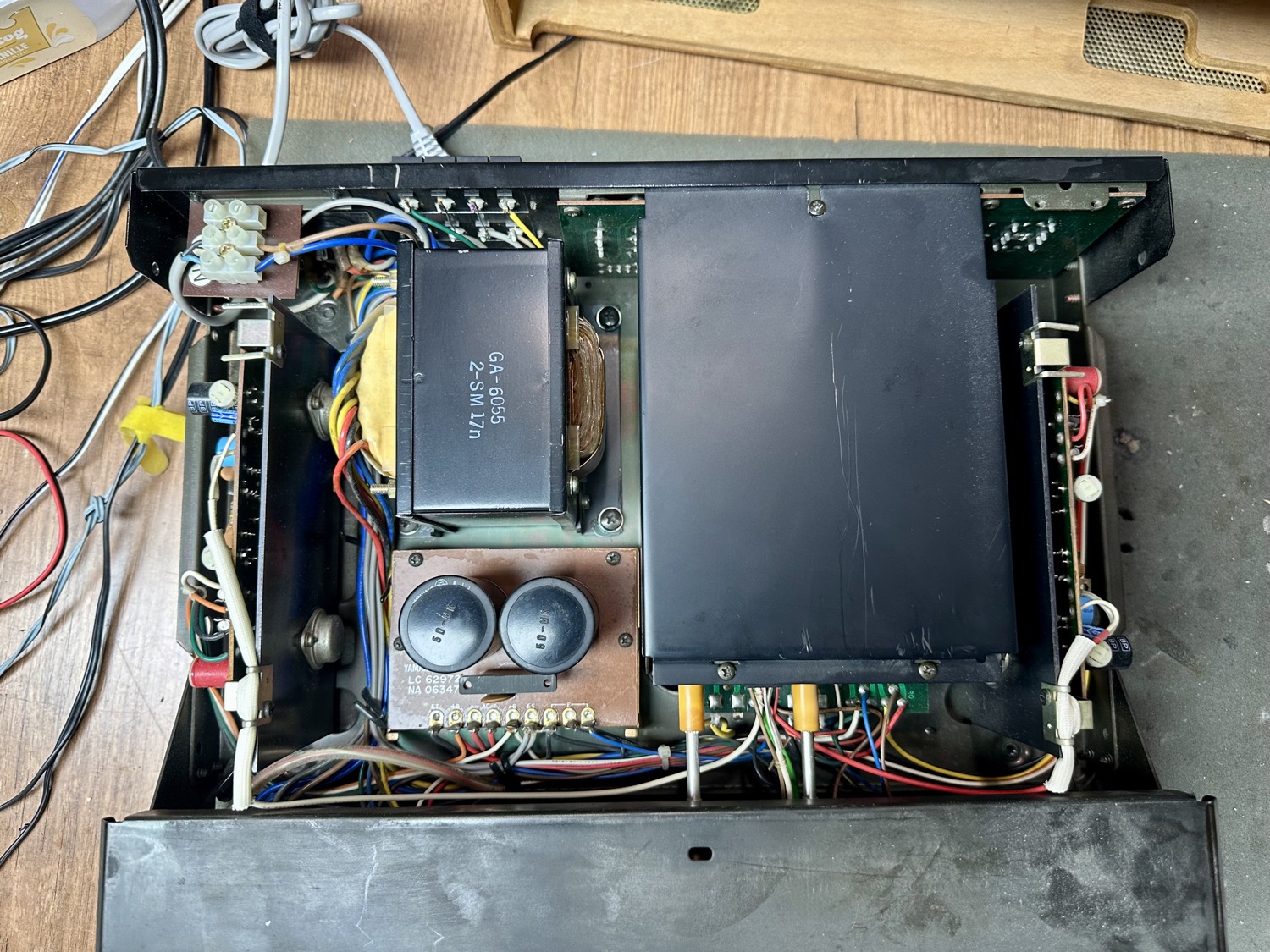

- Prachtige opbouw van deze Yamaha versterker.
- Mooie afscherming van componenten.
- Gehele versterker moet gereinigd worden.
- Dan ook maar direct de condensatoren vervangen
Reparatie:

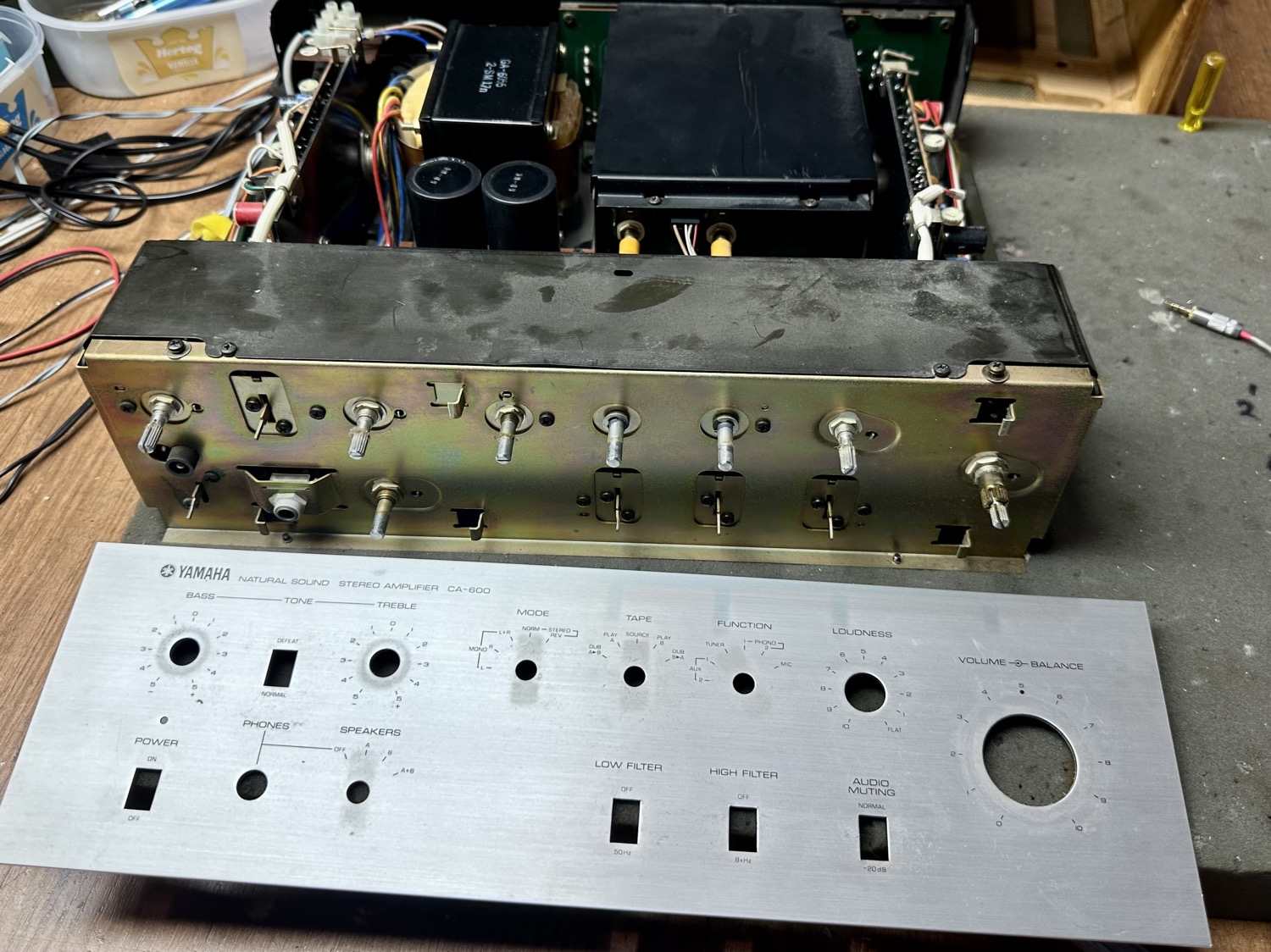

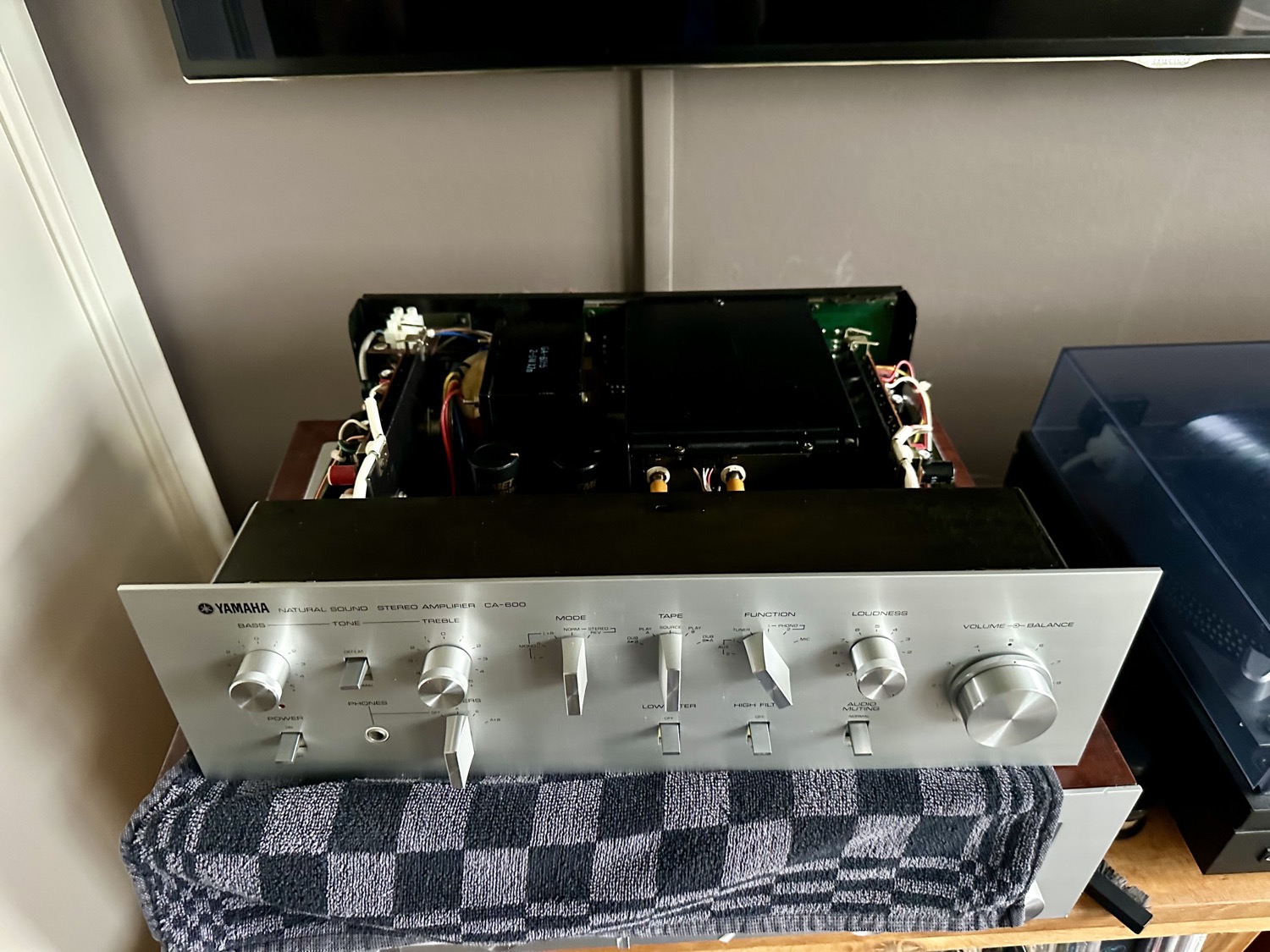

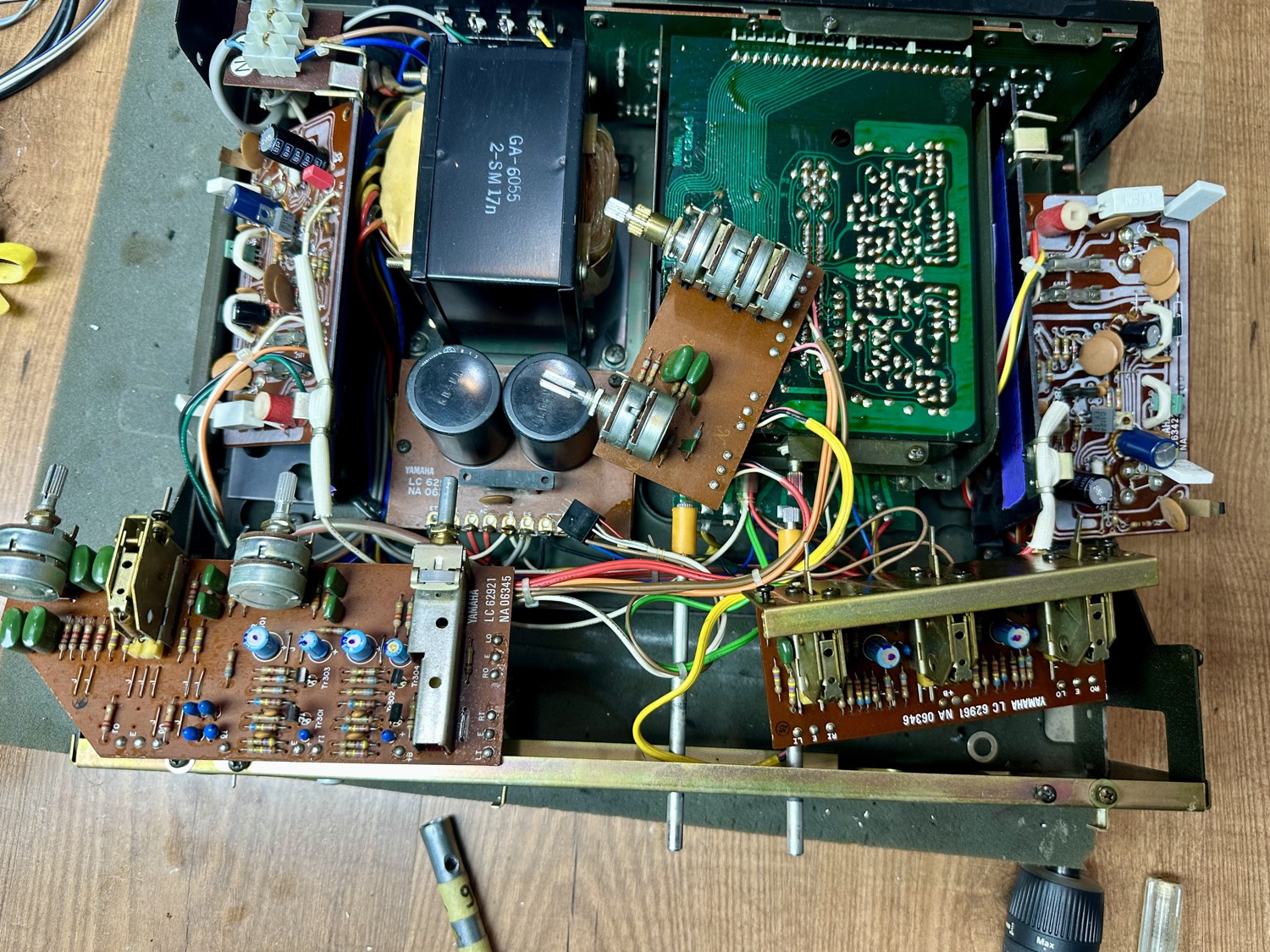

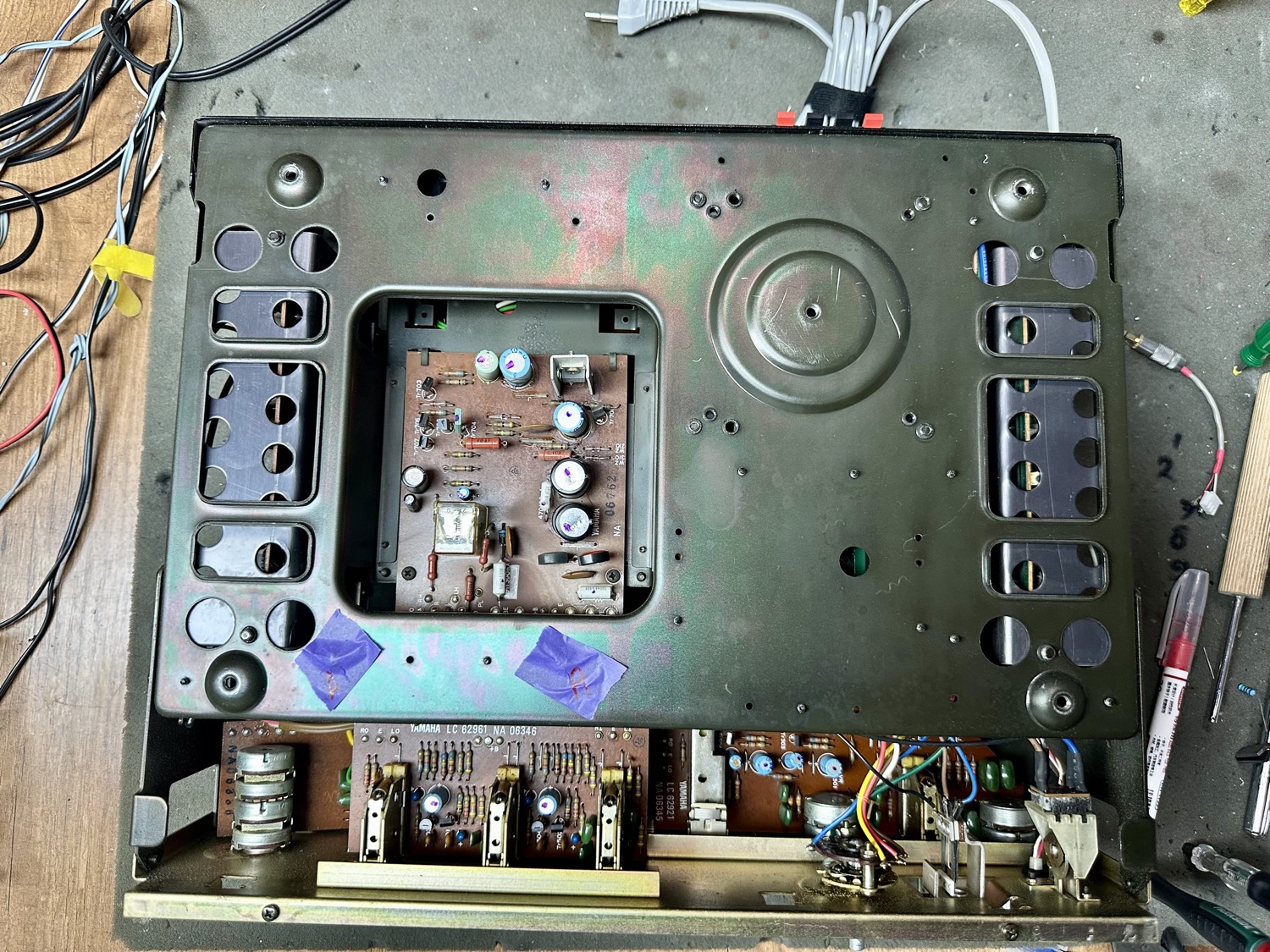

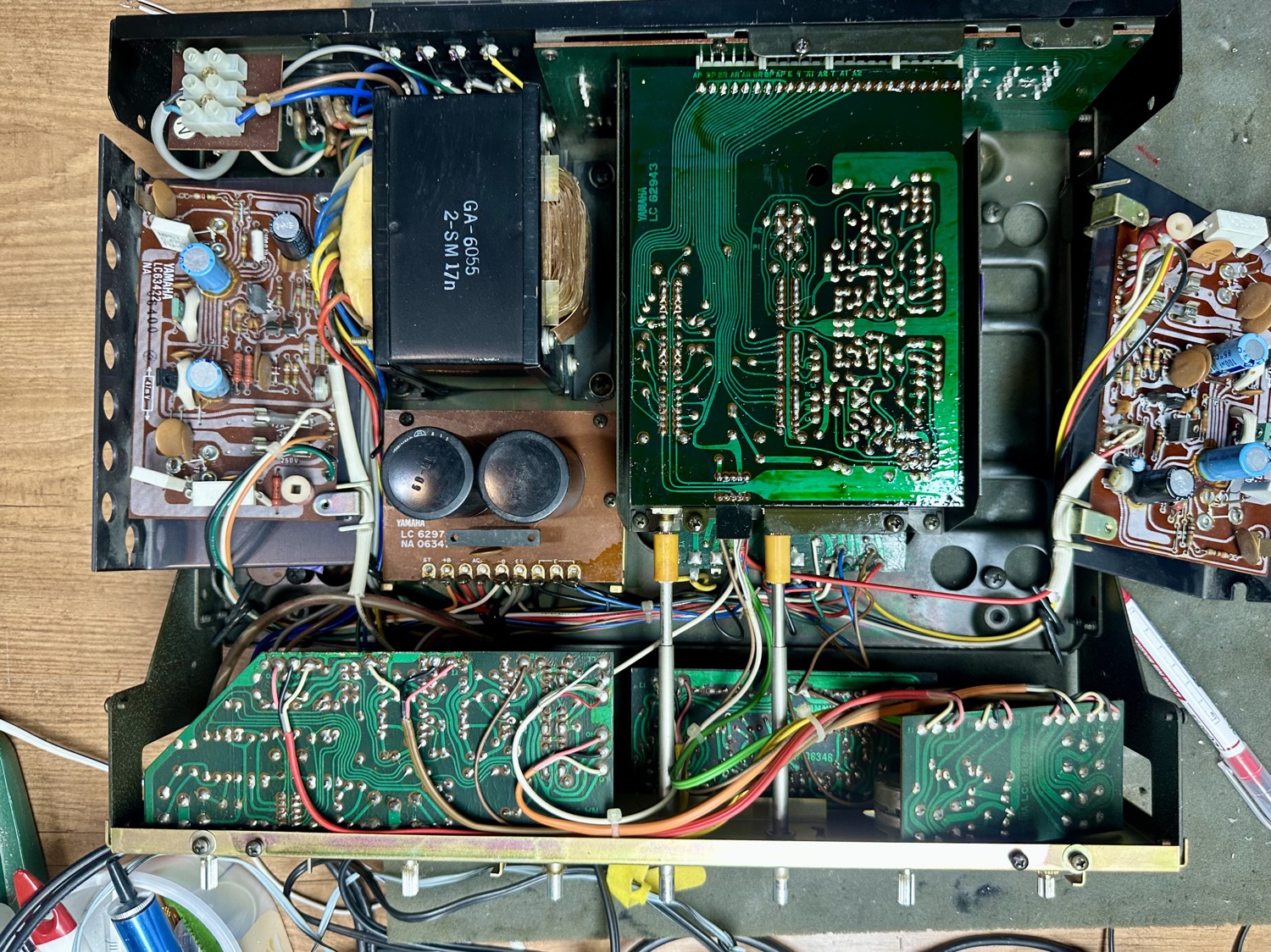

- Gehele versterker uit elkaar gehaald en inspectie uitgevoerd.

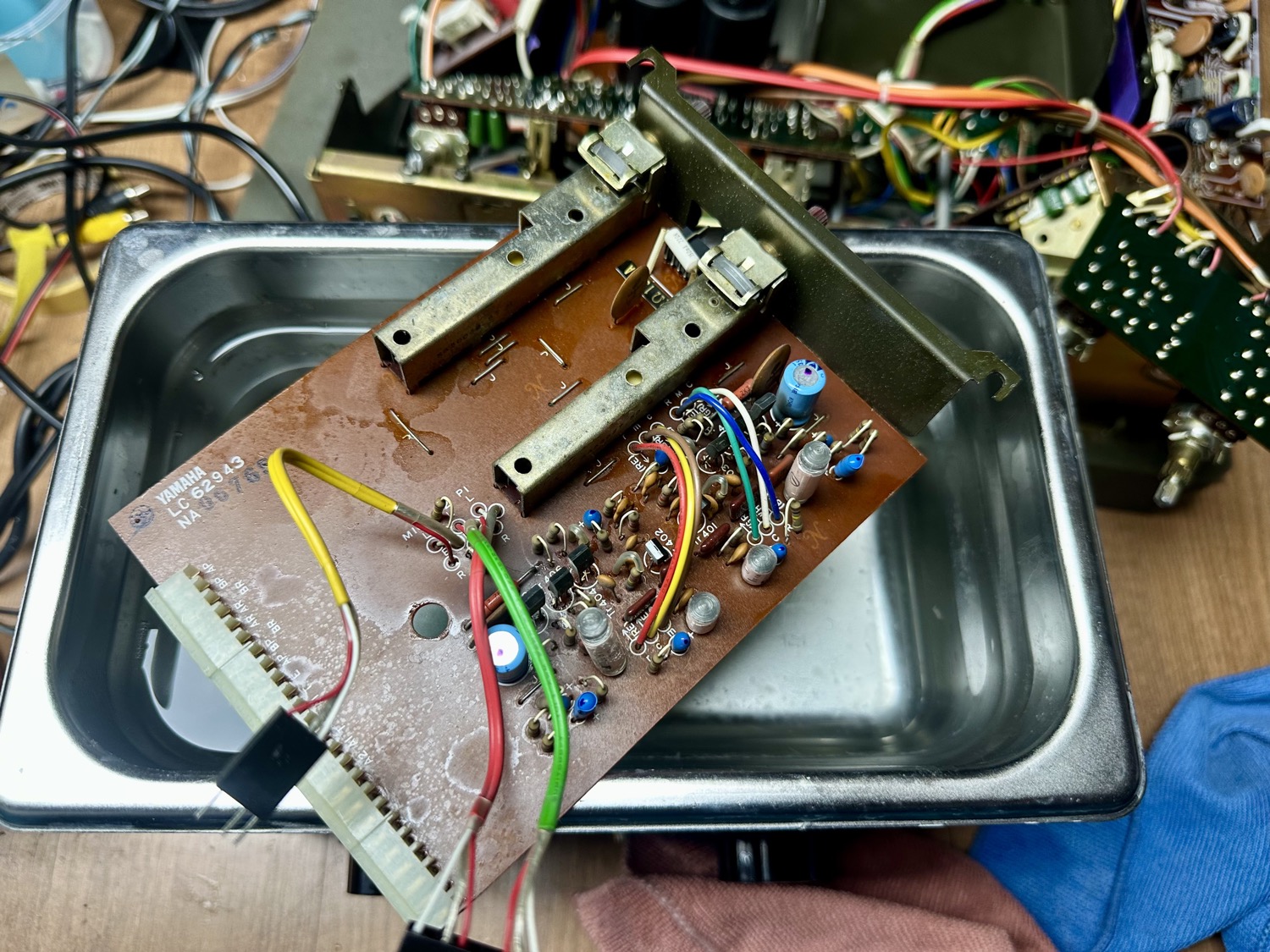

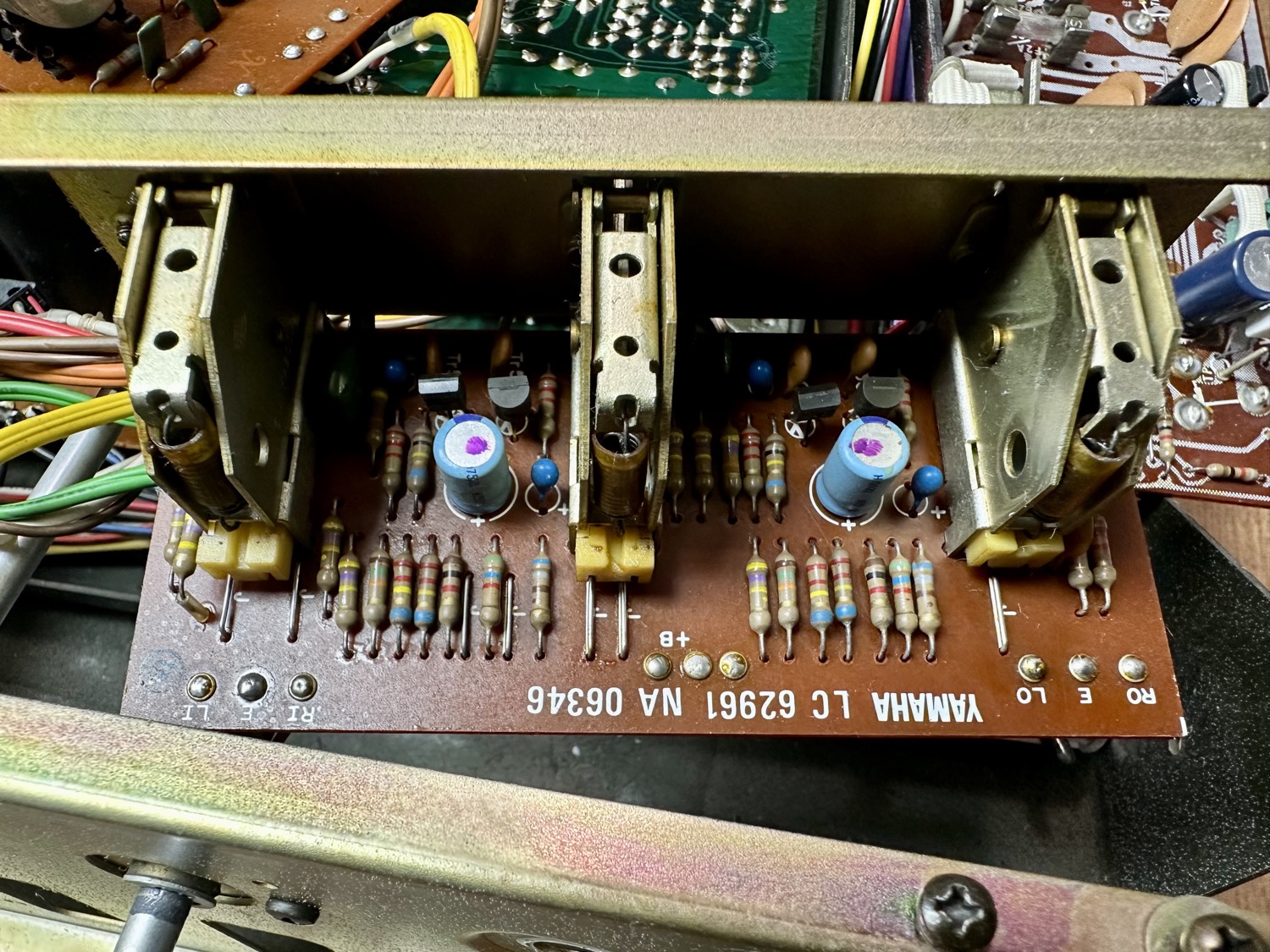

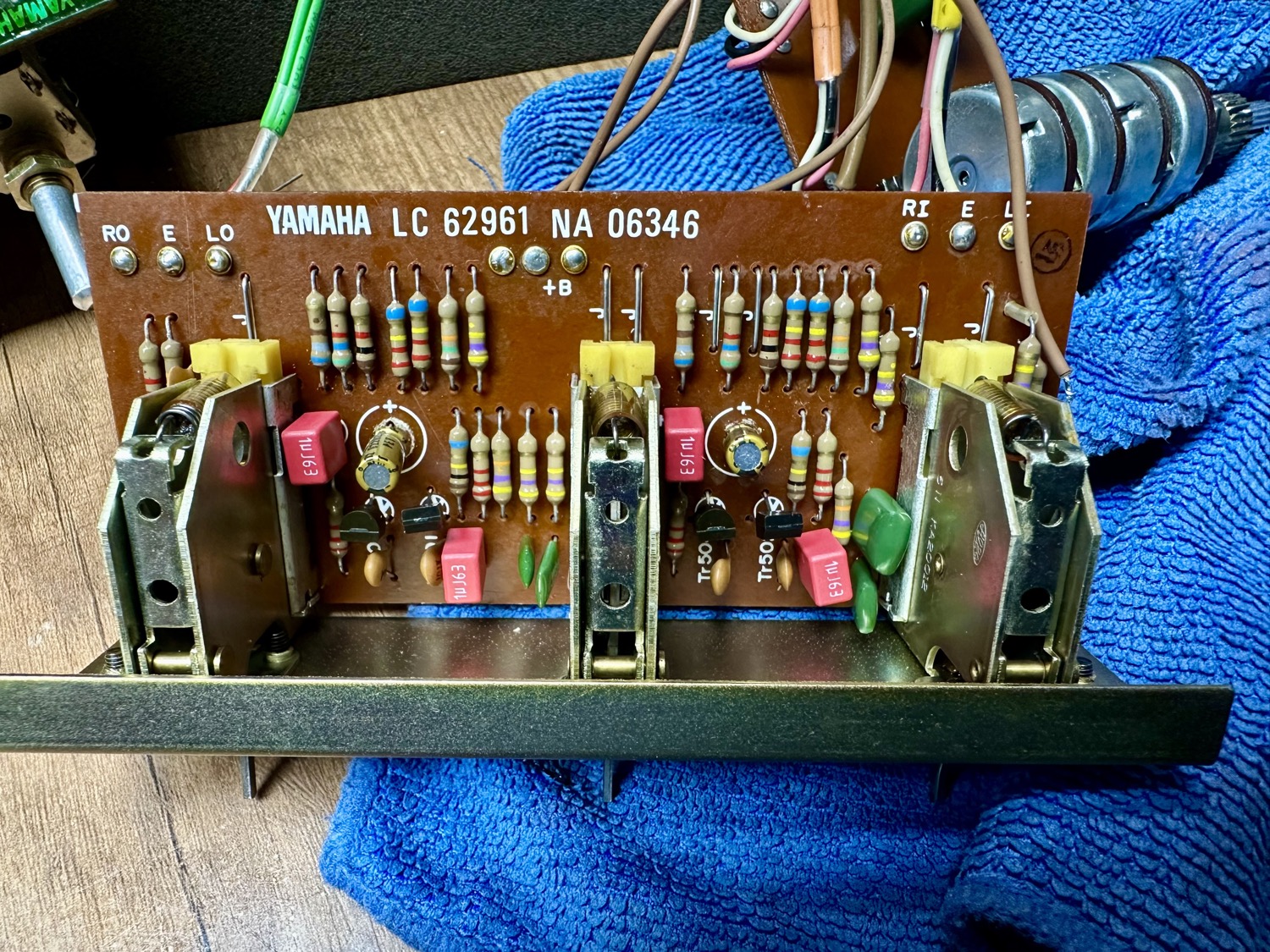

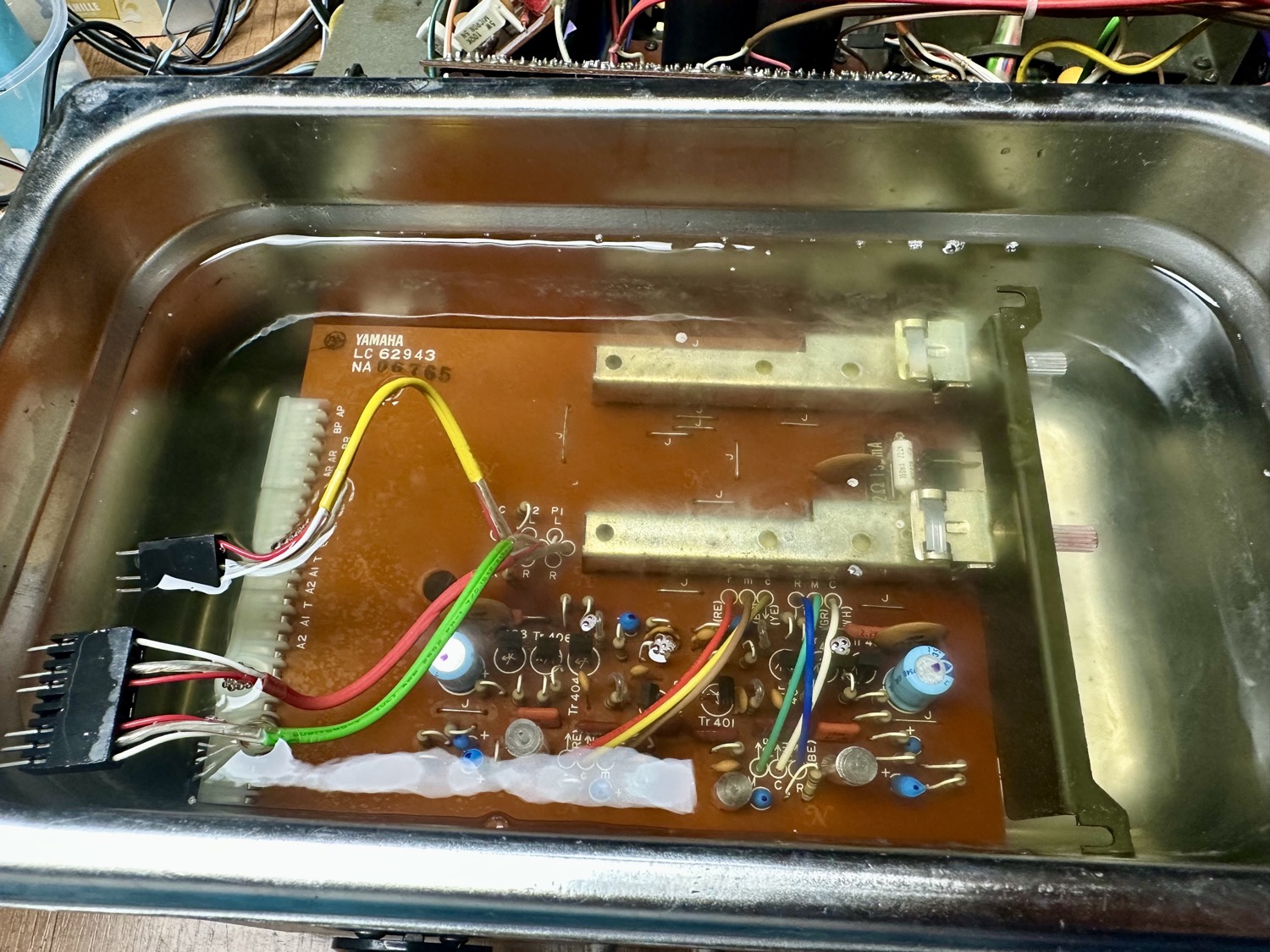

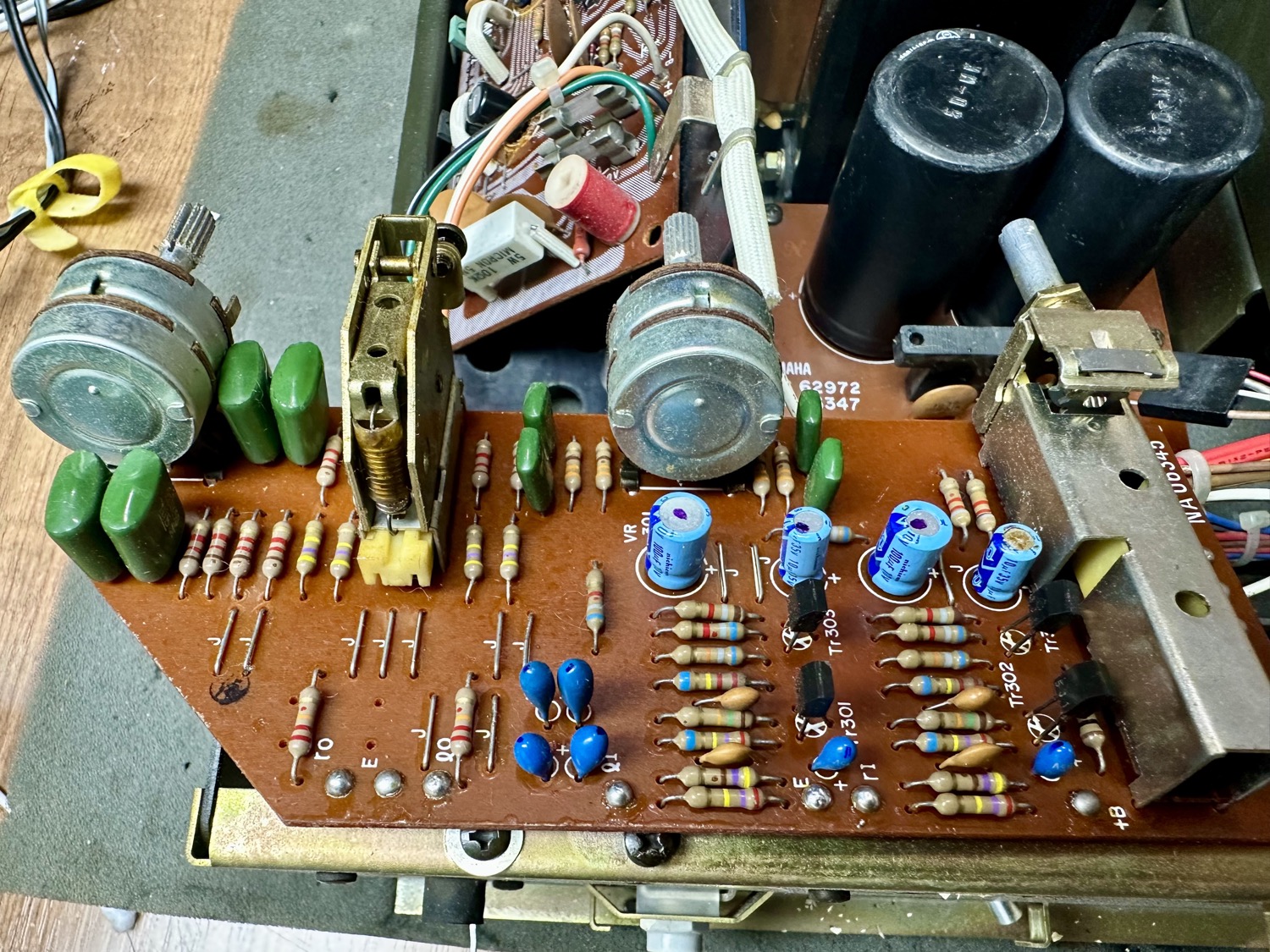

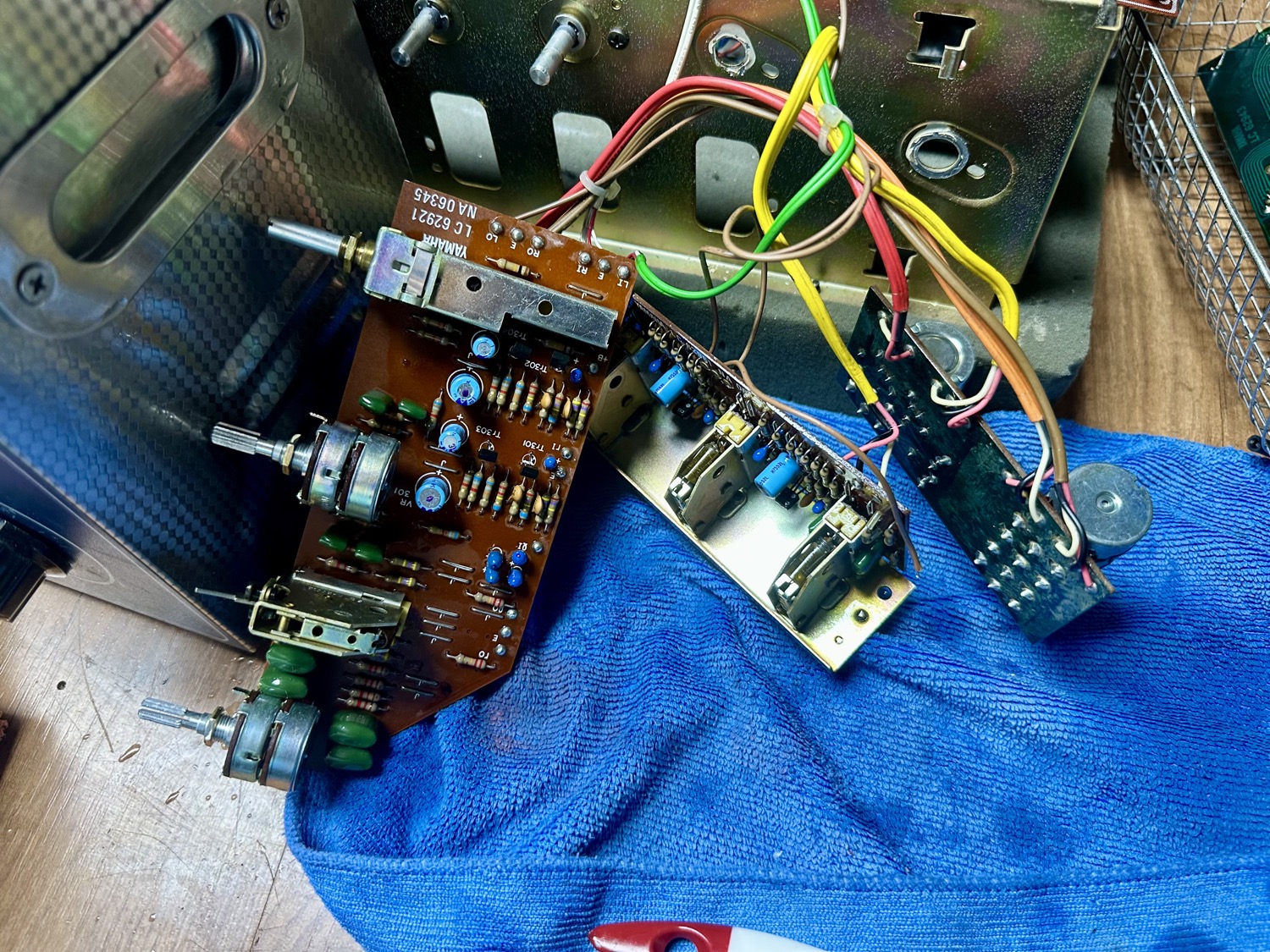

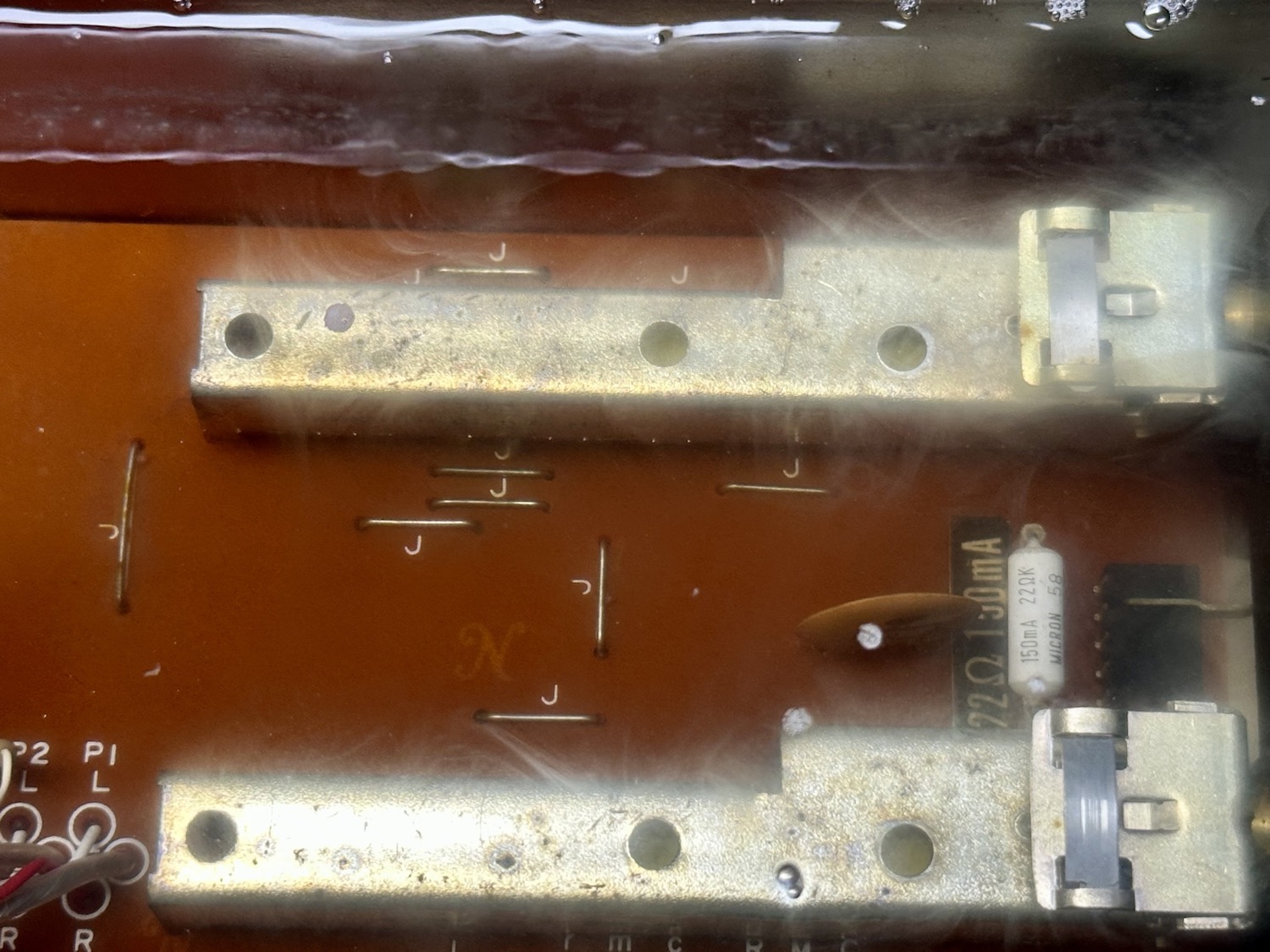

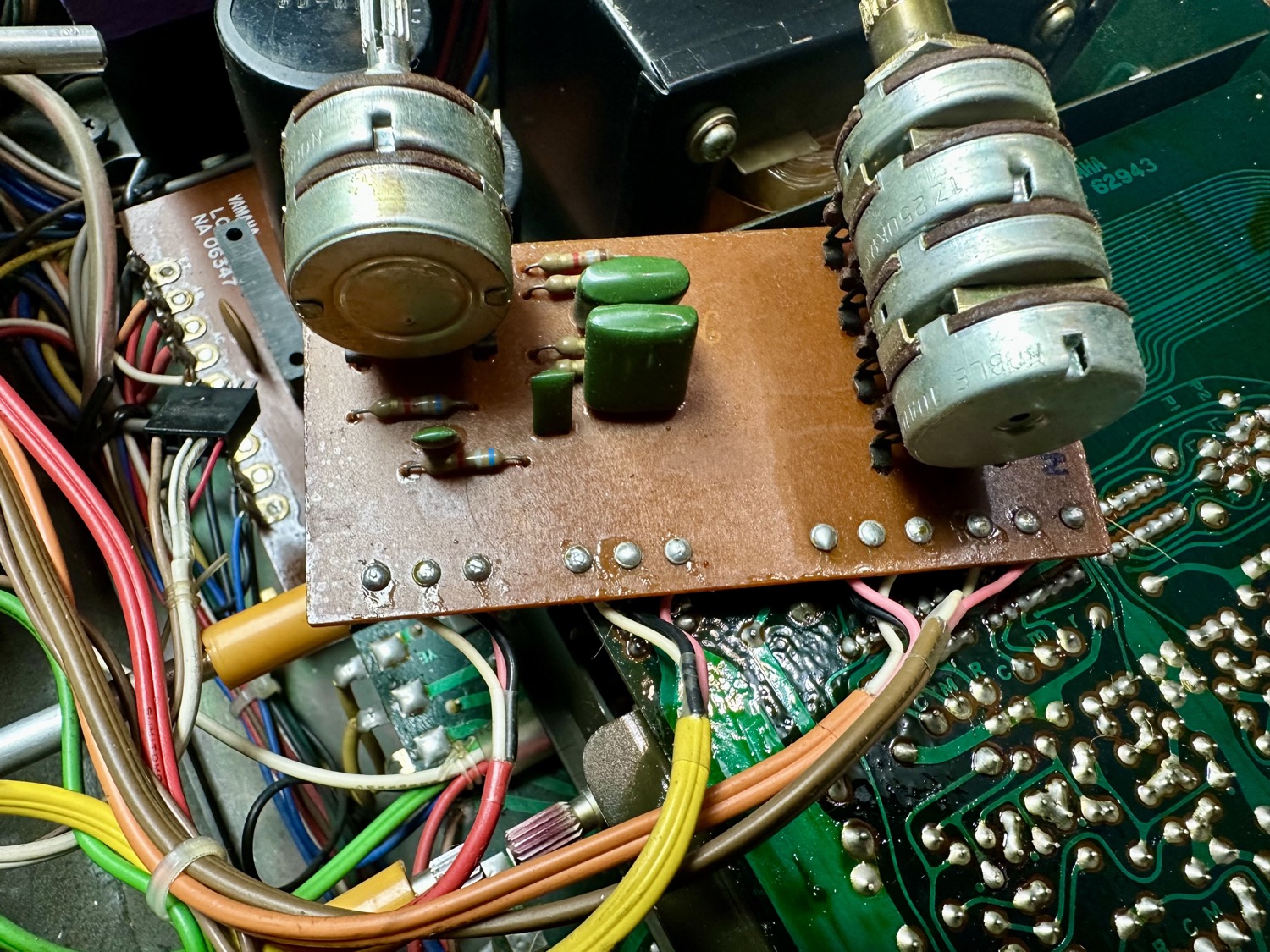

- Alle schakelaars en potmeters in mijn ultrasoon schoonmaakbad gelegd en gereinigd.

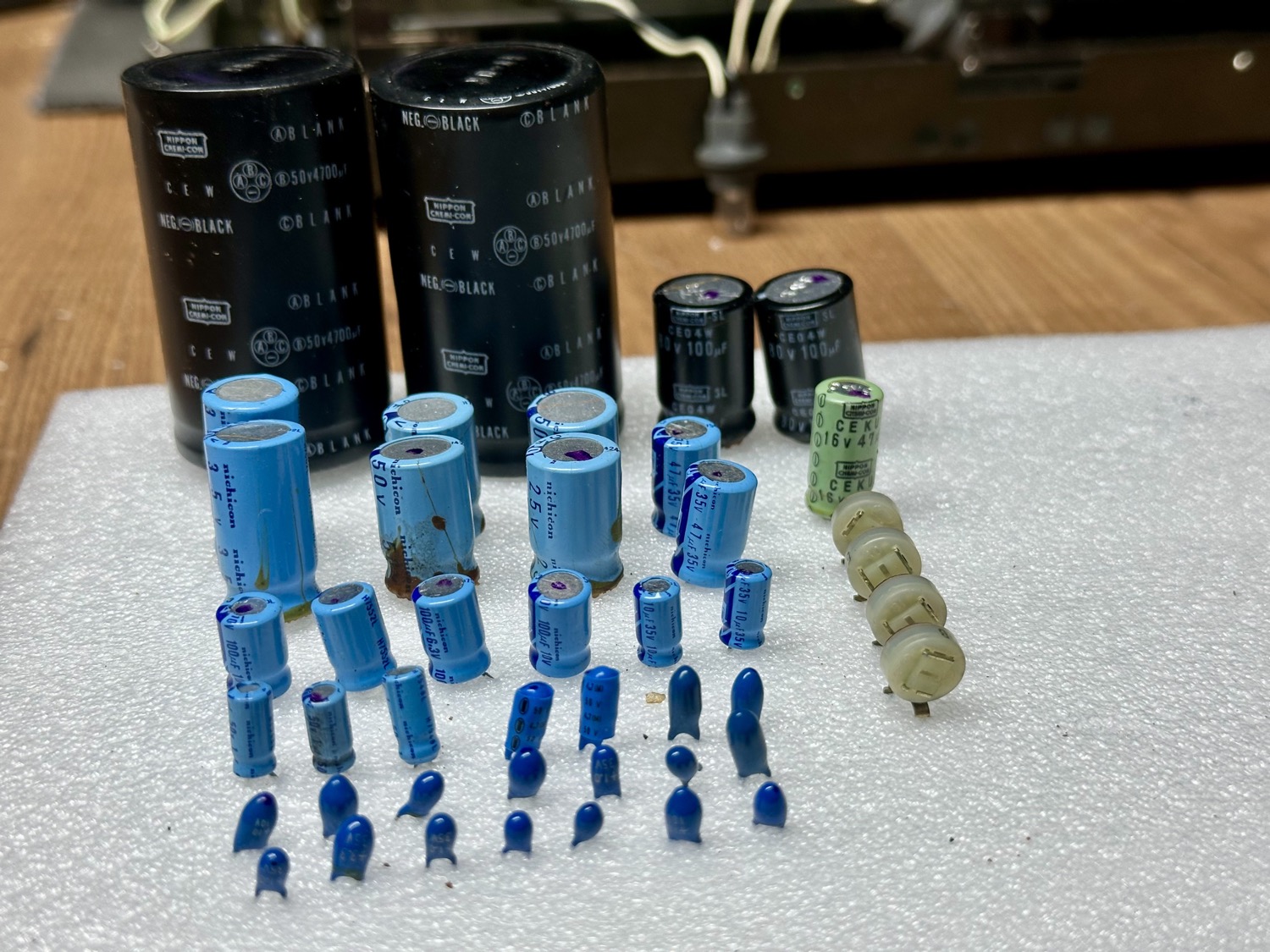

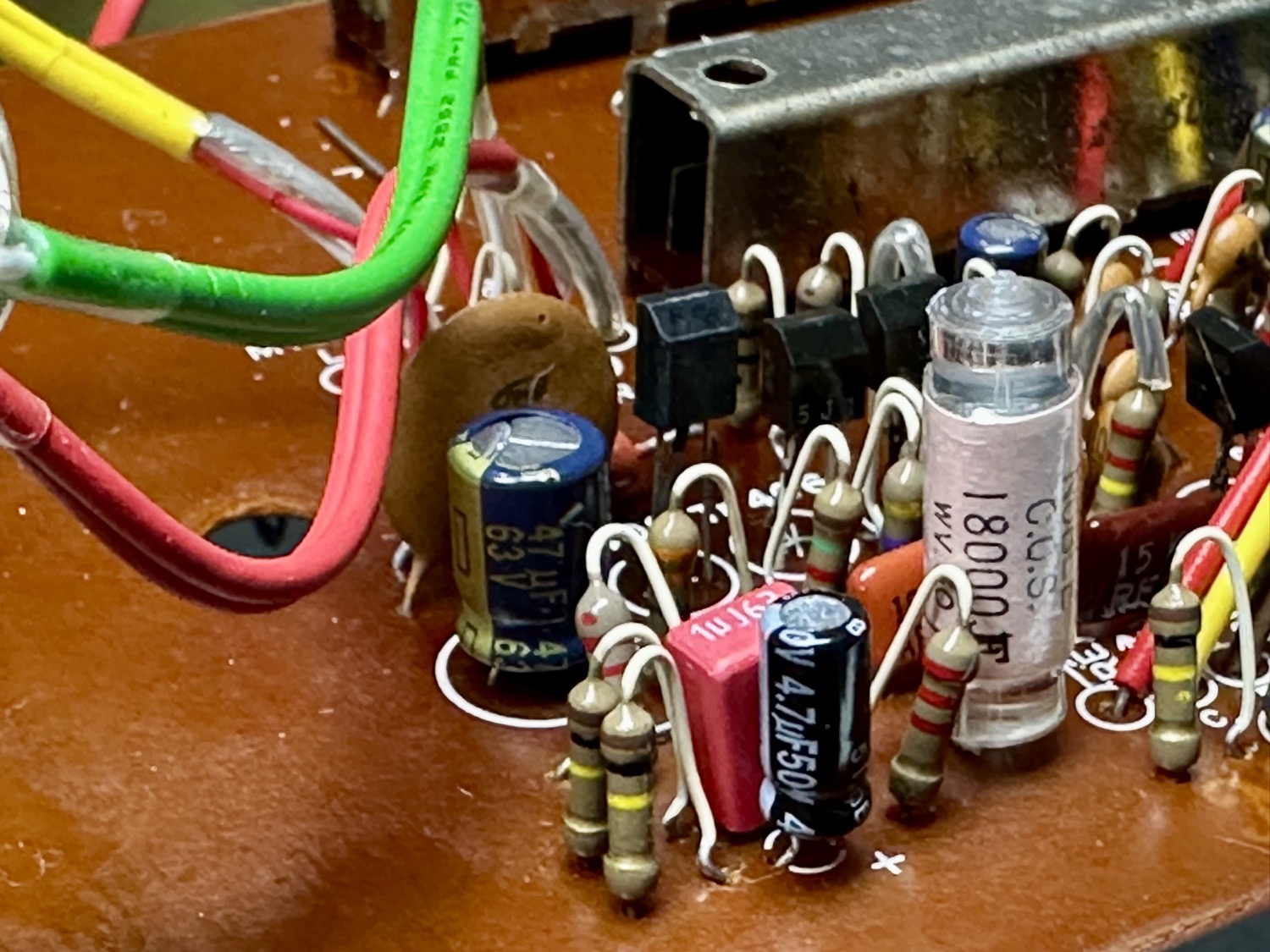

- Alle elco's vervangen door hoogwaardige Wima en Panasonic condensatoren.
- Voedingsprintplaat heeft het zwaar gehad. Diverse donkere plekken van de warmte.
- Relais uitgesoldeerd en nagemeten. De overgangsweerstanden waren ruim boven de 50 ohm. Relais gereinigd.
- De twee KEMET elco's konden alleen met aanpassing van de printplaat worden geplaatst.

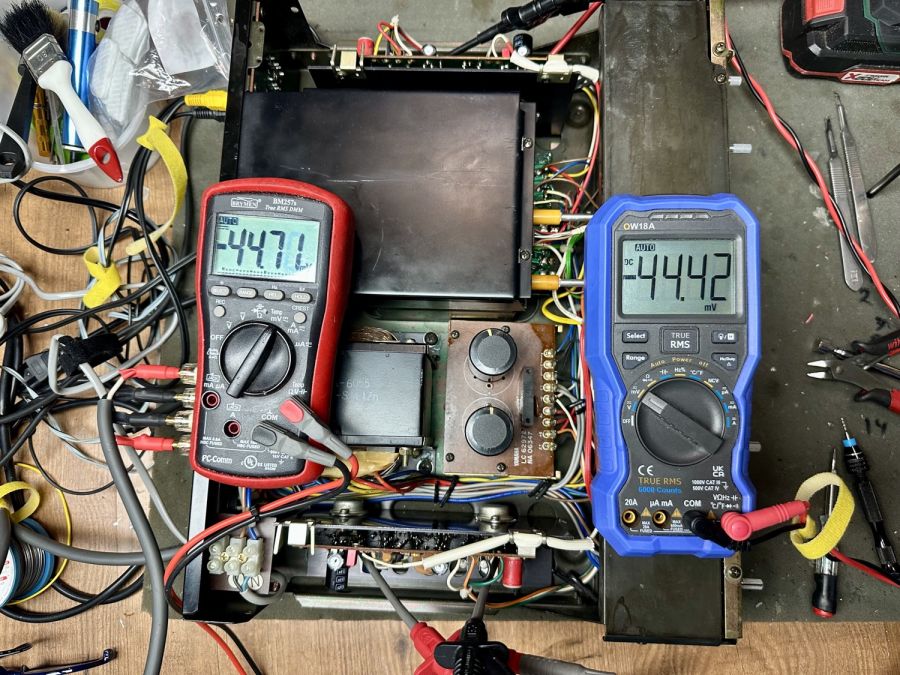

- Versterker afgeregeld op 45mV ruststroominstelling.

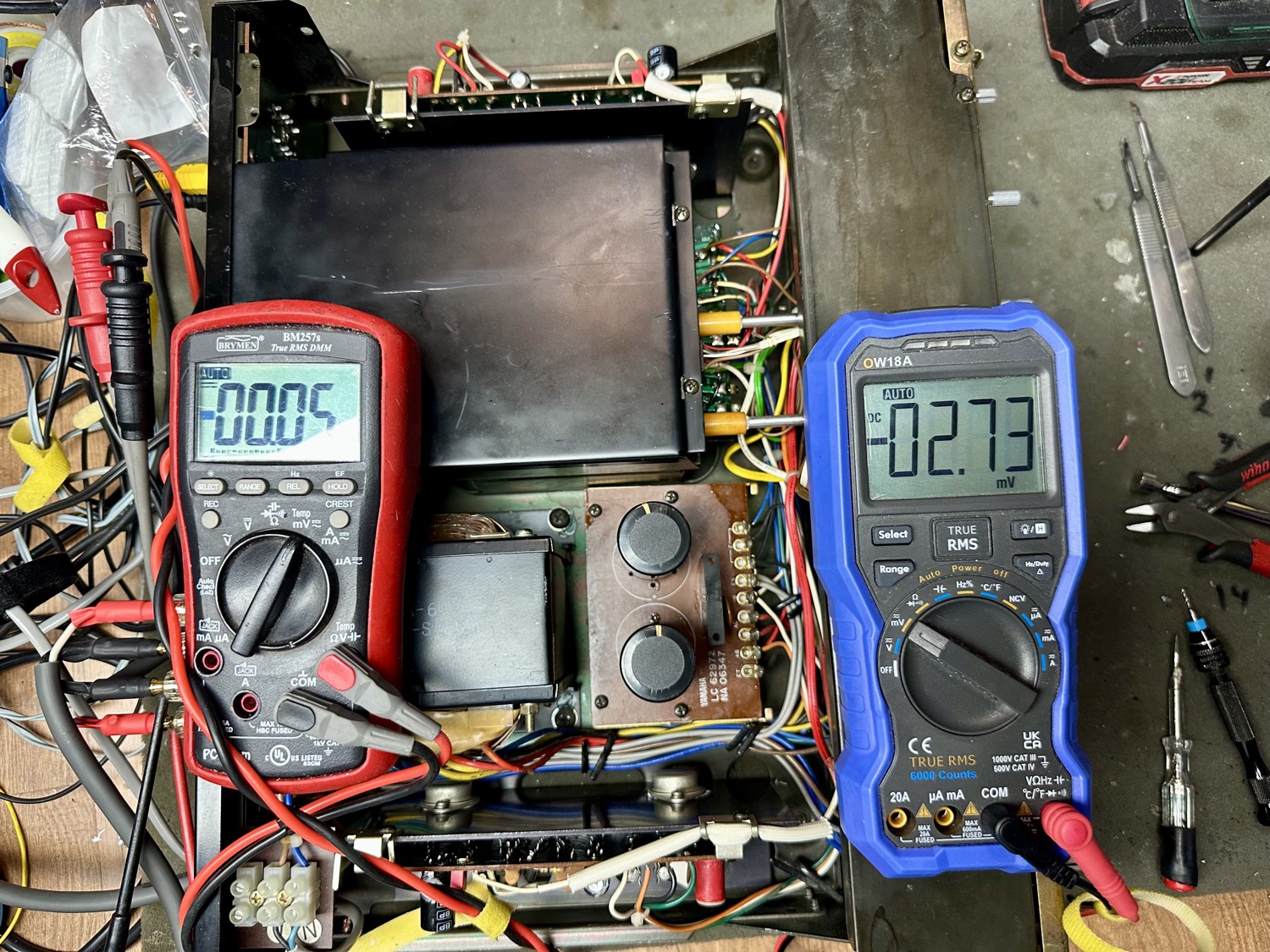

- Gelijkspanning op de uitgang kunnen terugregelen naar bijna 0V. Dankzij de nieuwe instelpotmeters is dit haalbaar.

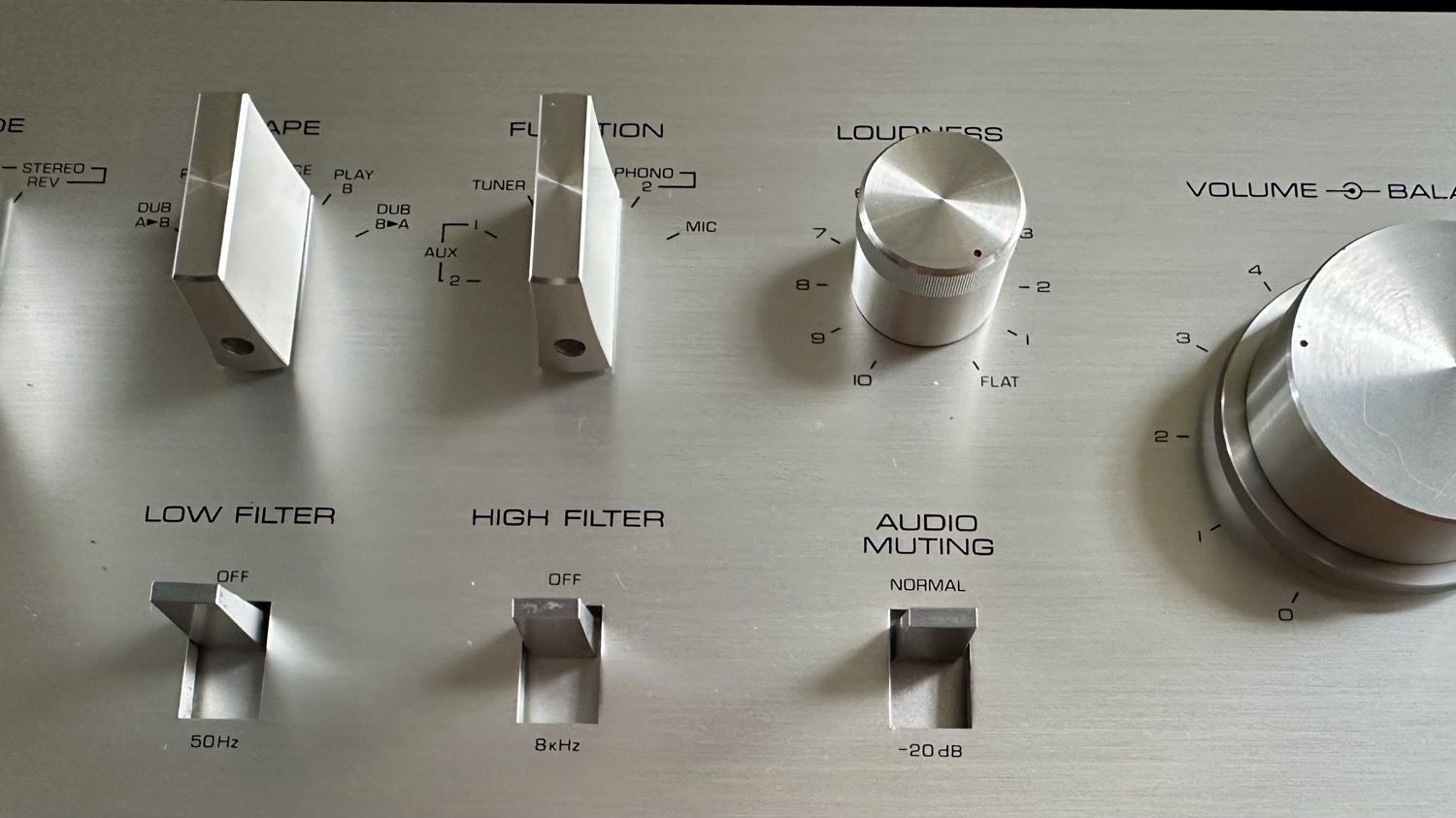

- De knoppen ultrasoon gereinigd en alle vuil van de afgelopen 50 jaar eraf kunnen krijgen.

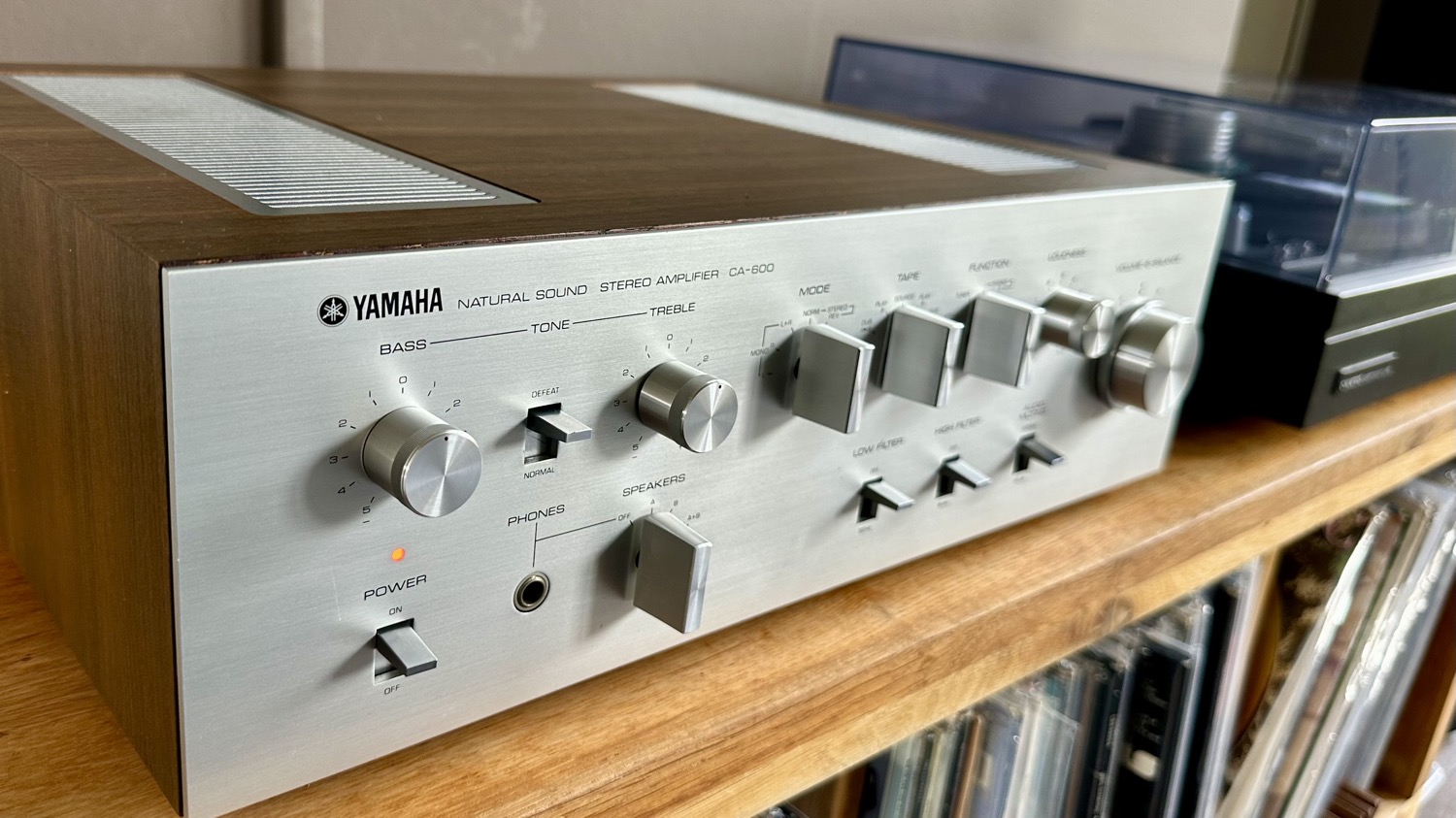

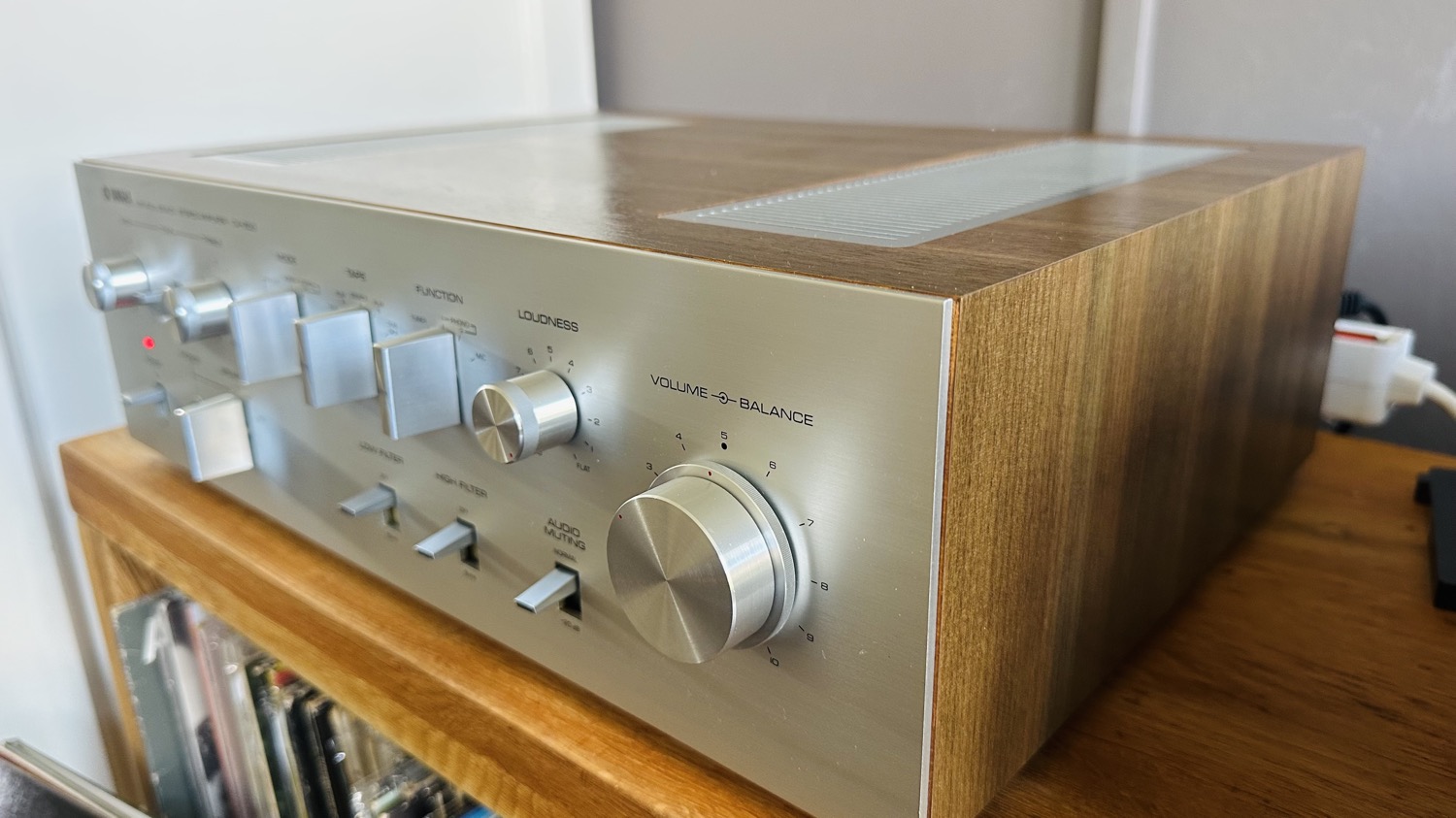

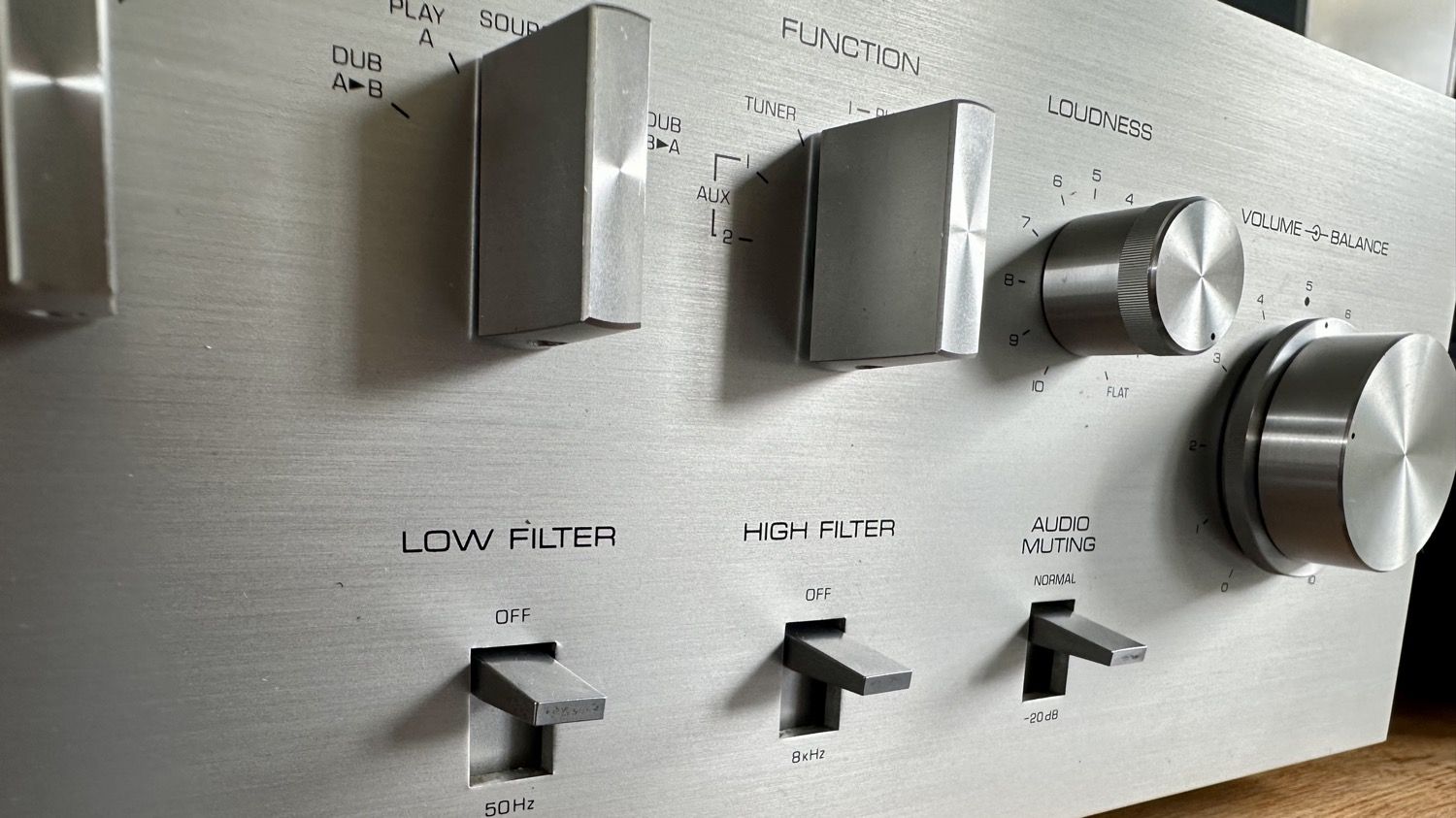

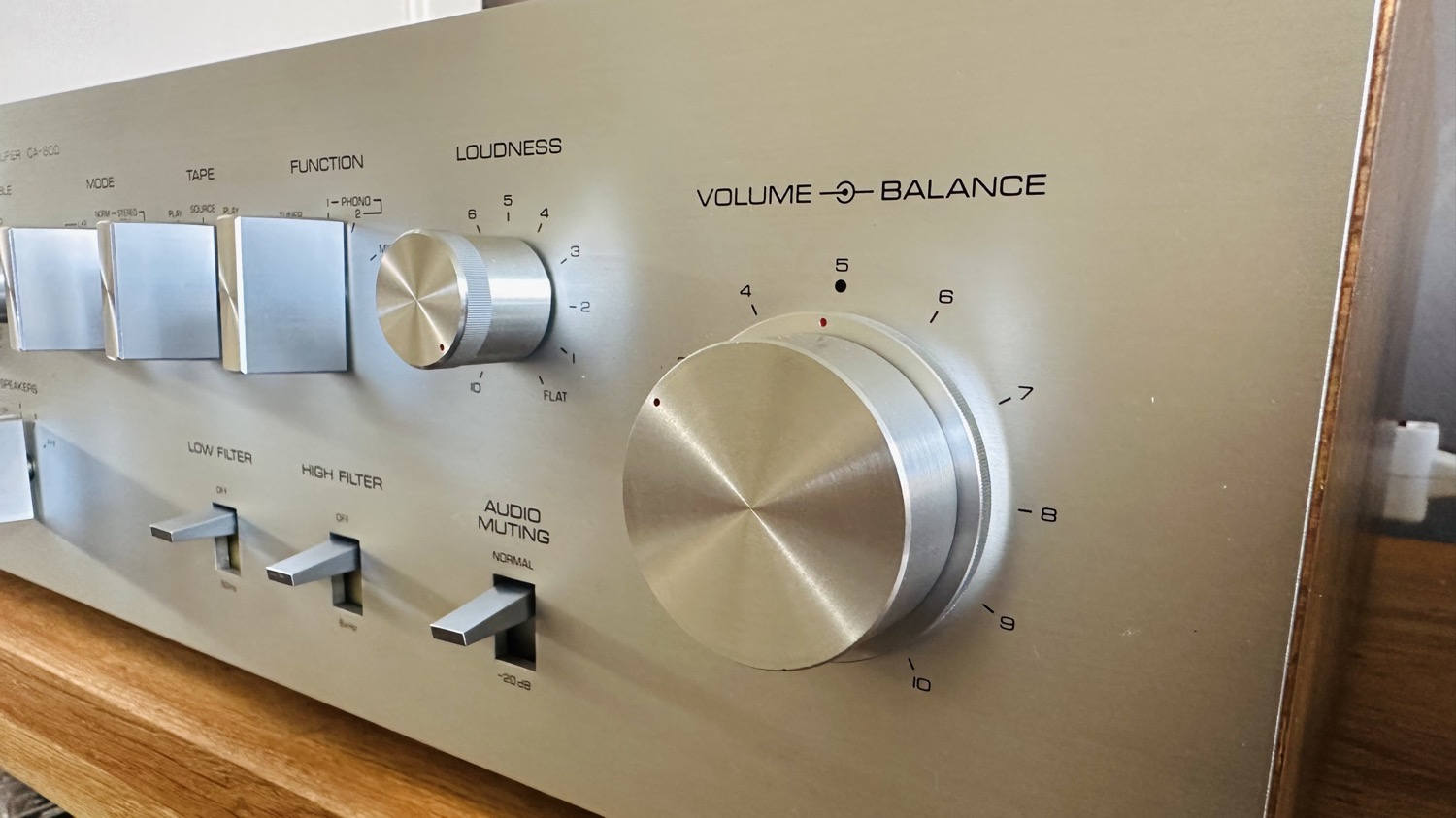

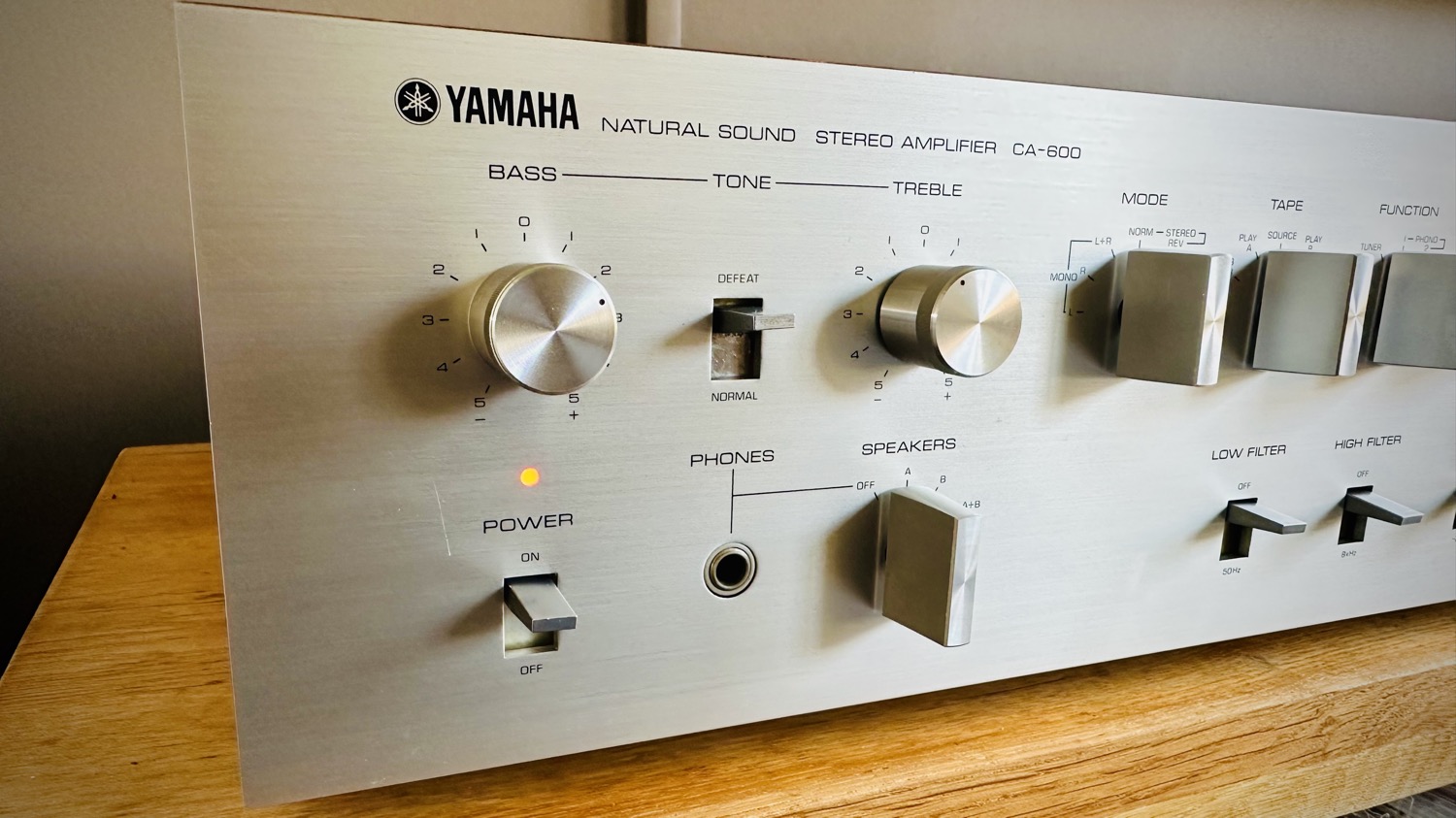

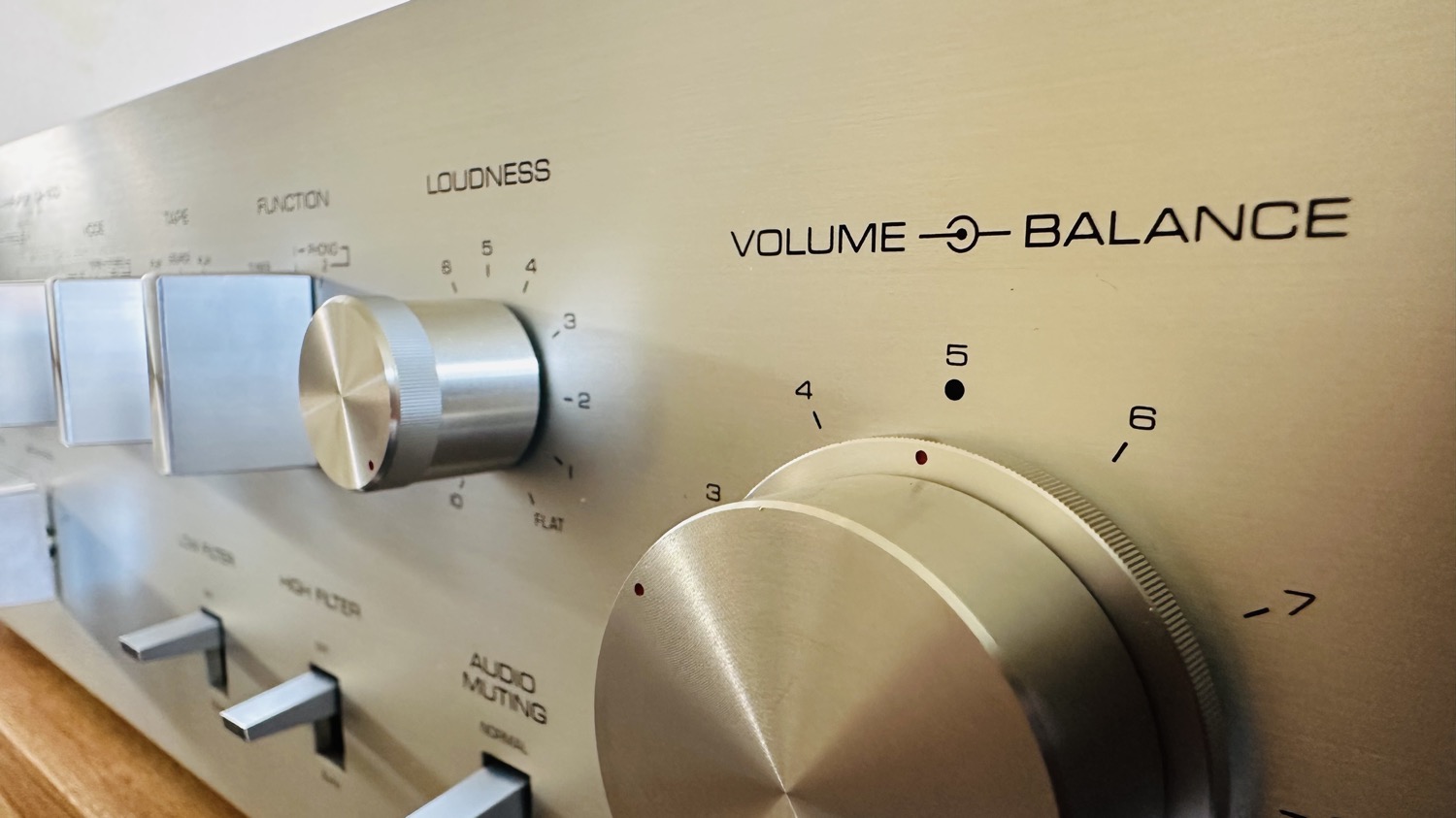

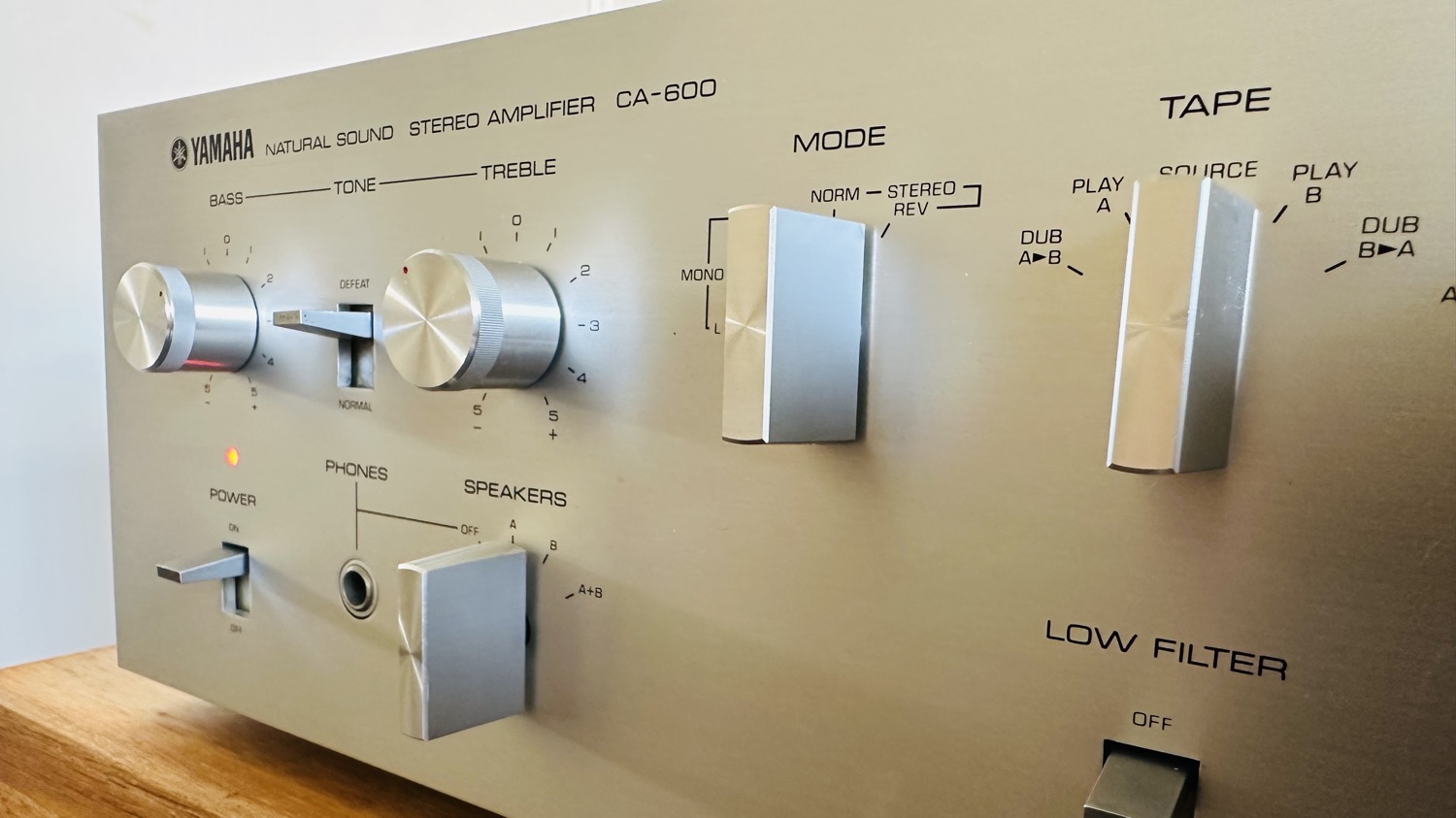

- Met chromepoets de knoppen en het front weer in ere kunnen herstellen.
ELCO's

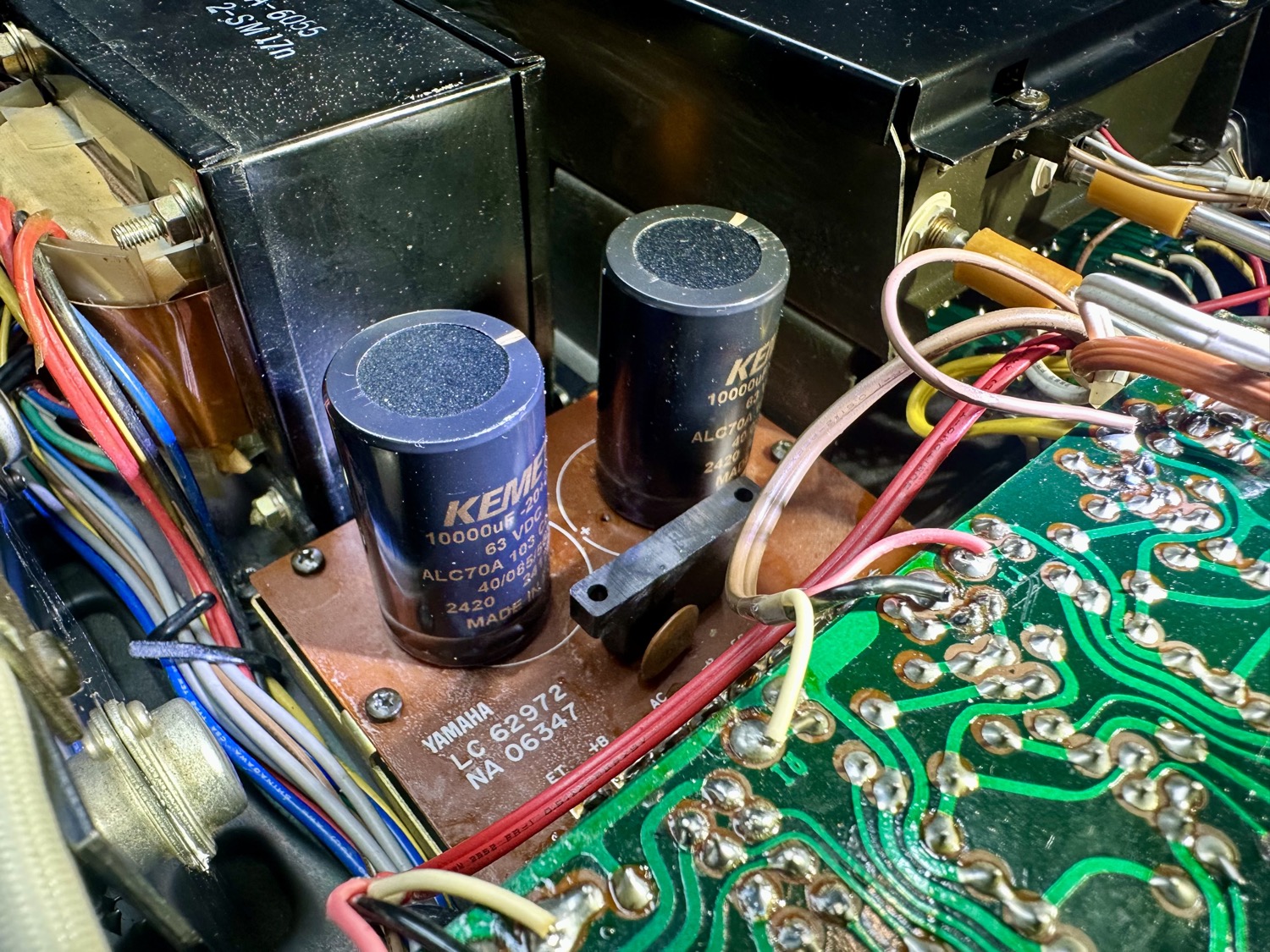

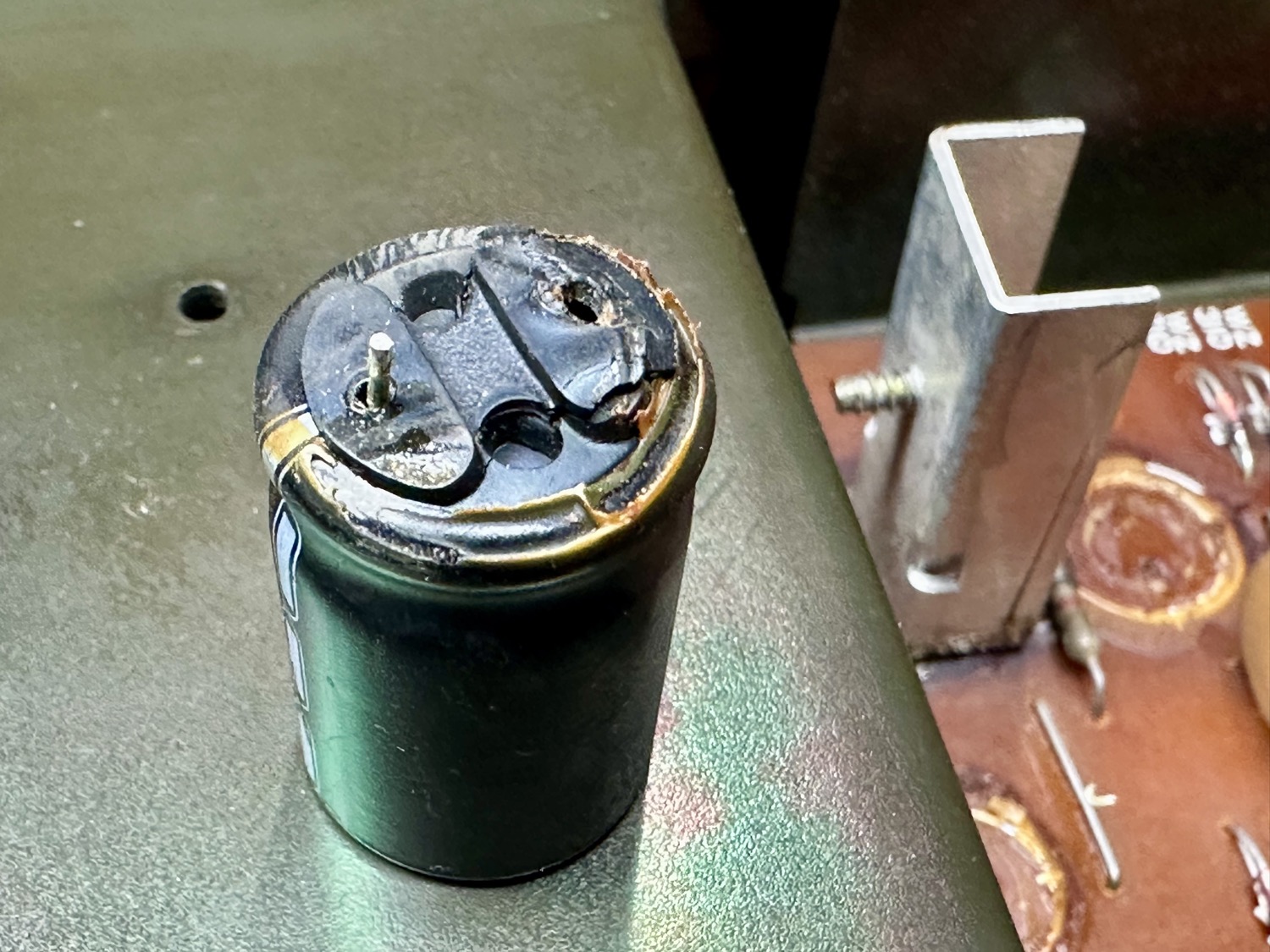

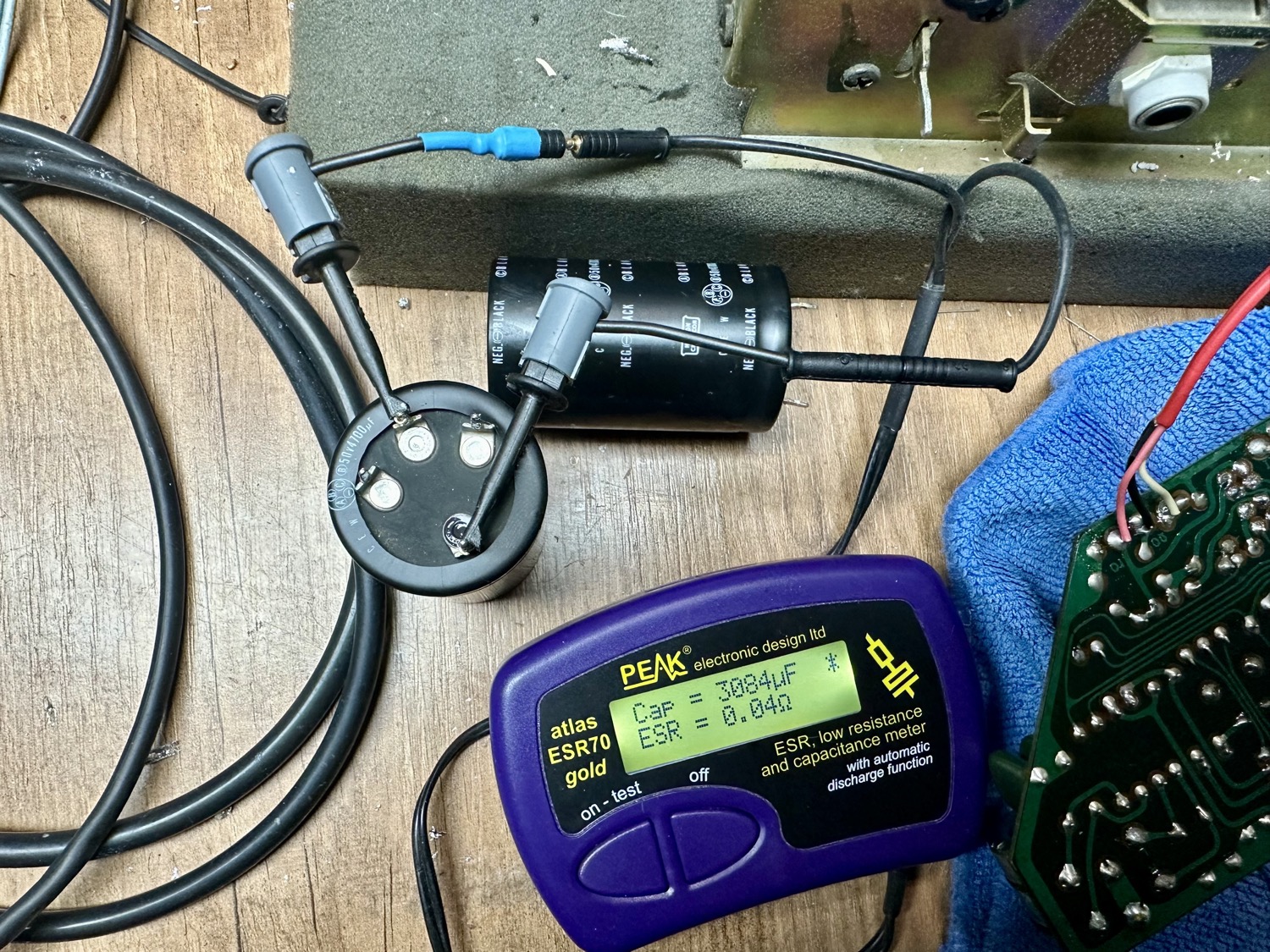

De twee slechte beker elco's vervangen door 10.000uF KEMET kwaliteits elco's

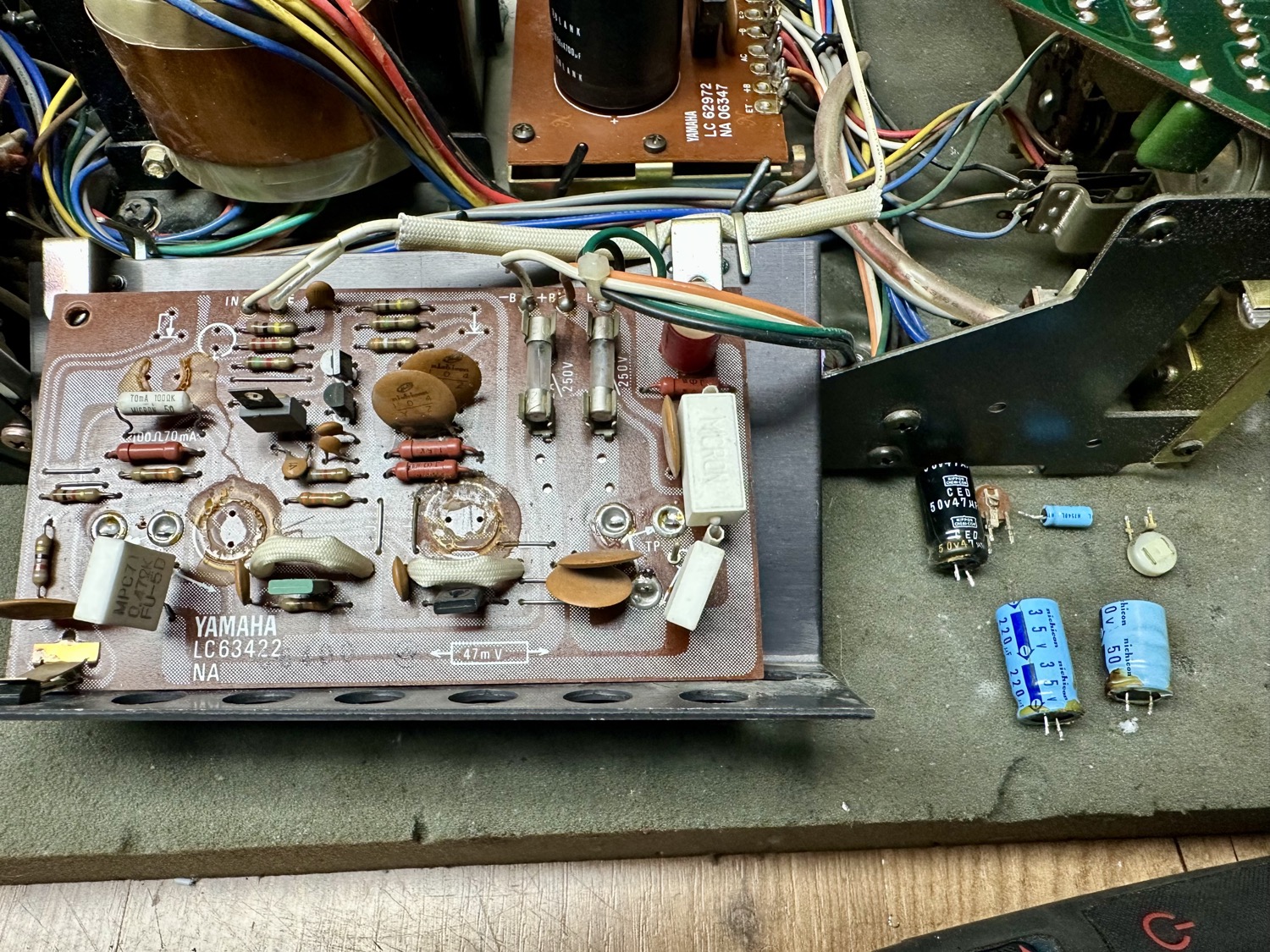

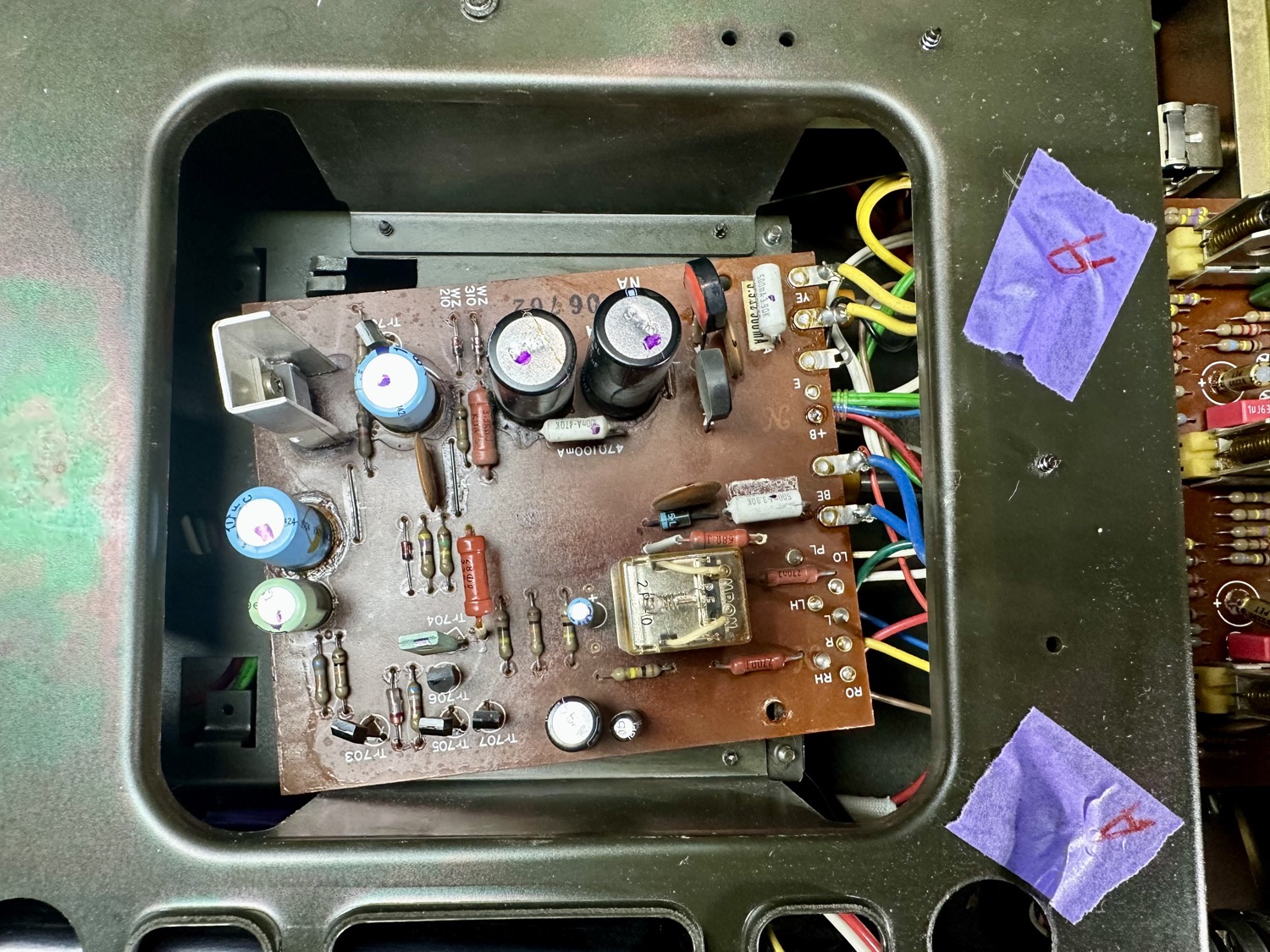

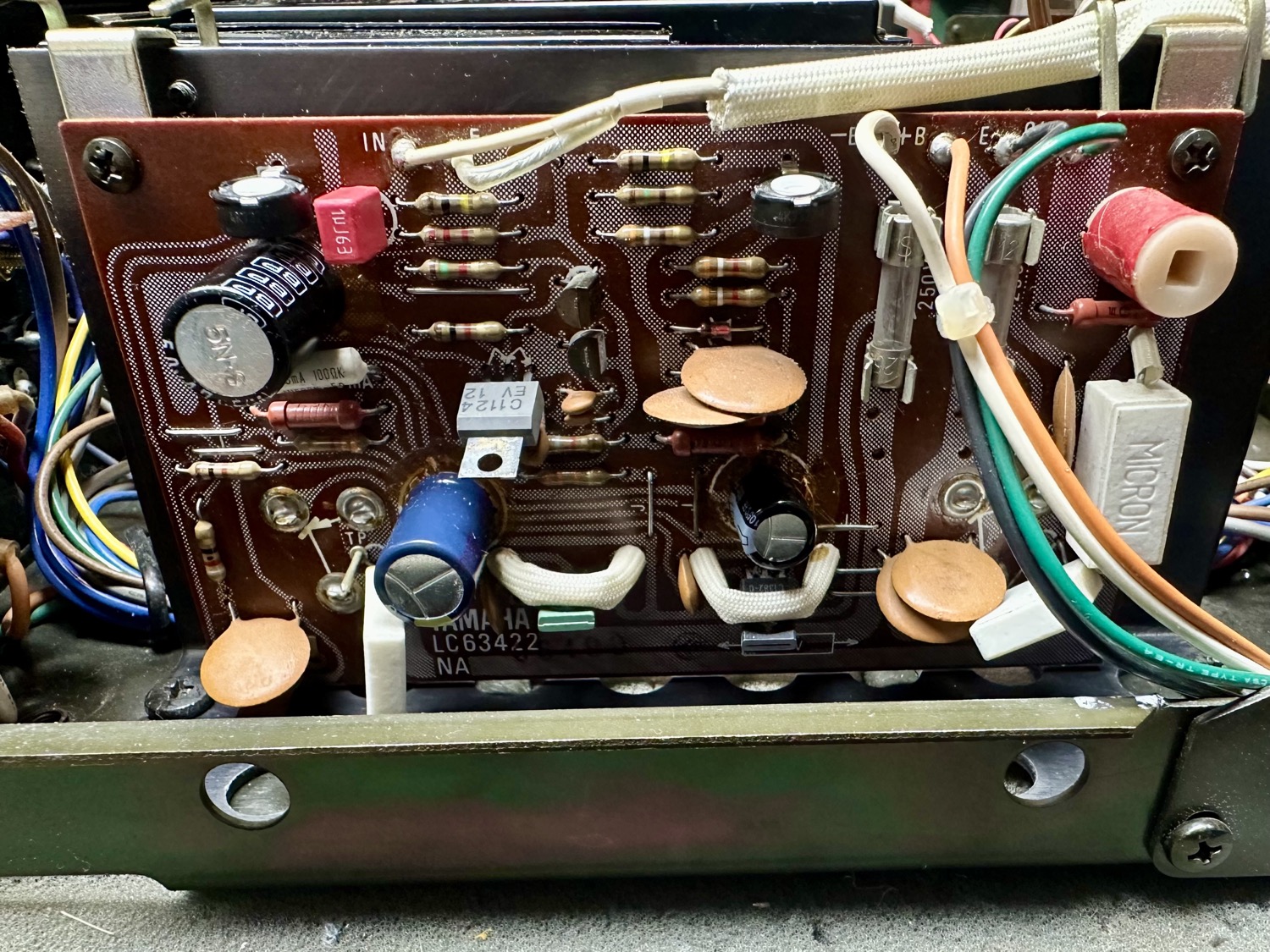

Voeding en relais

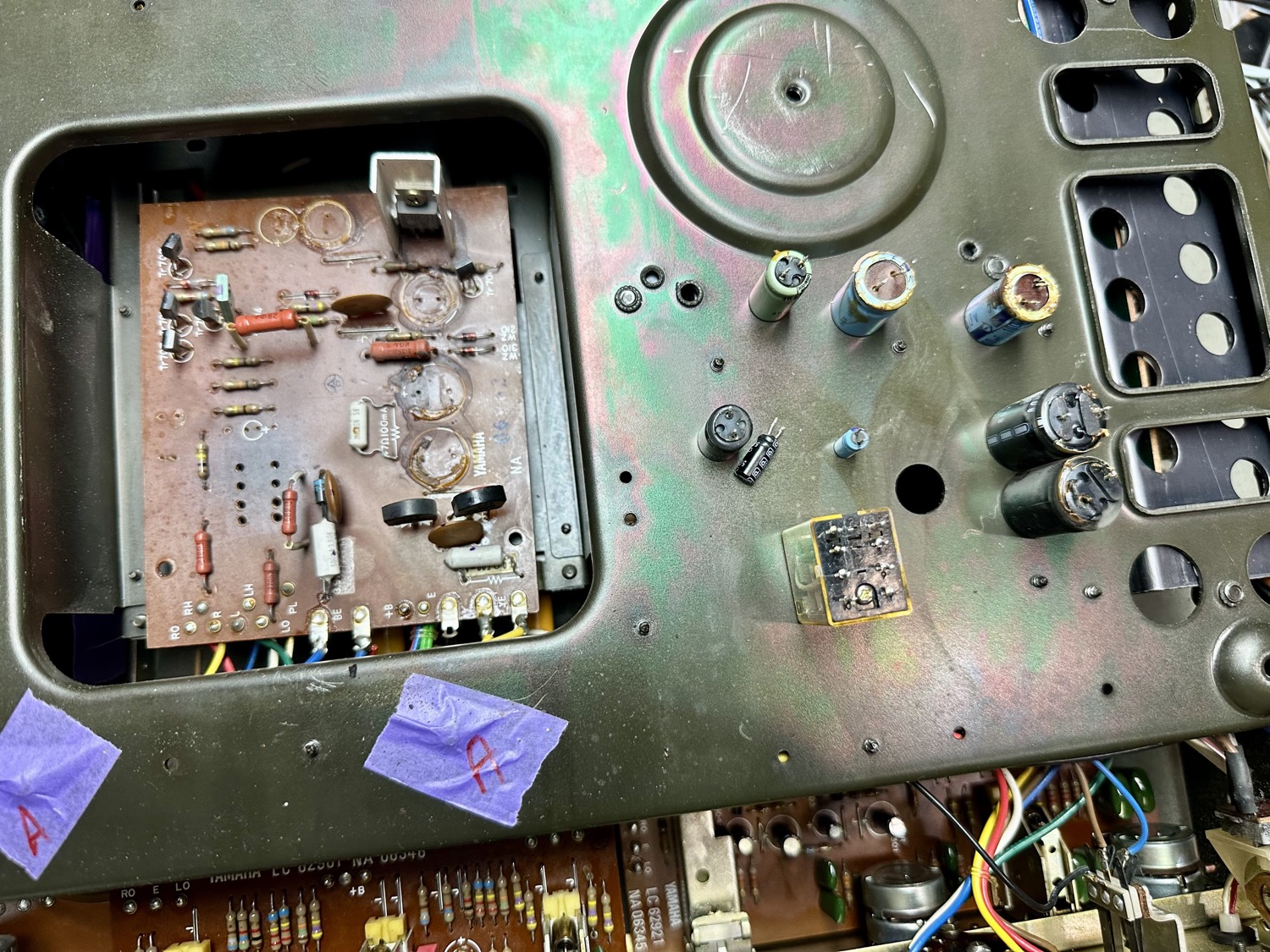

De voeding had extra aandacht nodig. Eén potmeter was defect. Het relais had extreem hoge overgangsweerstand.

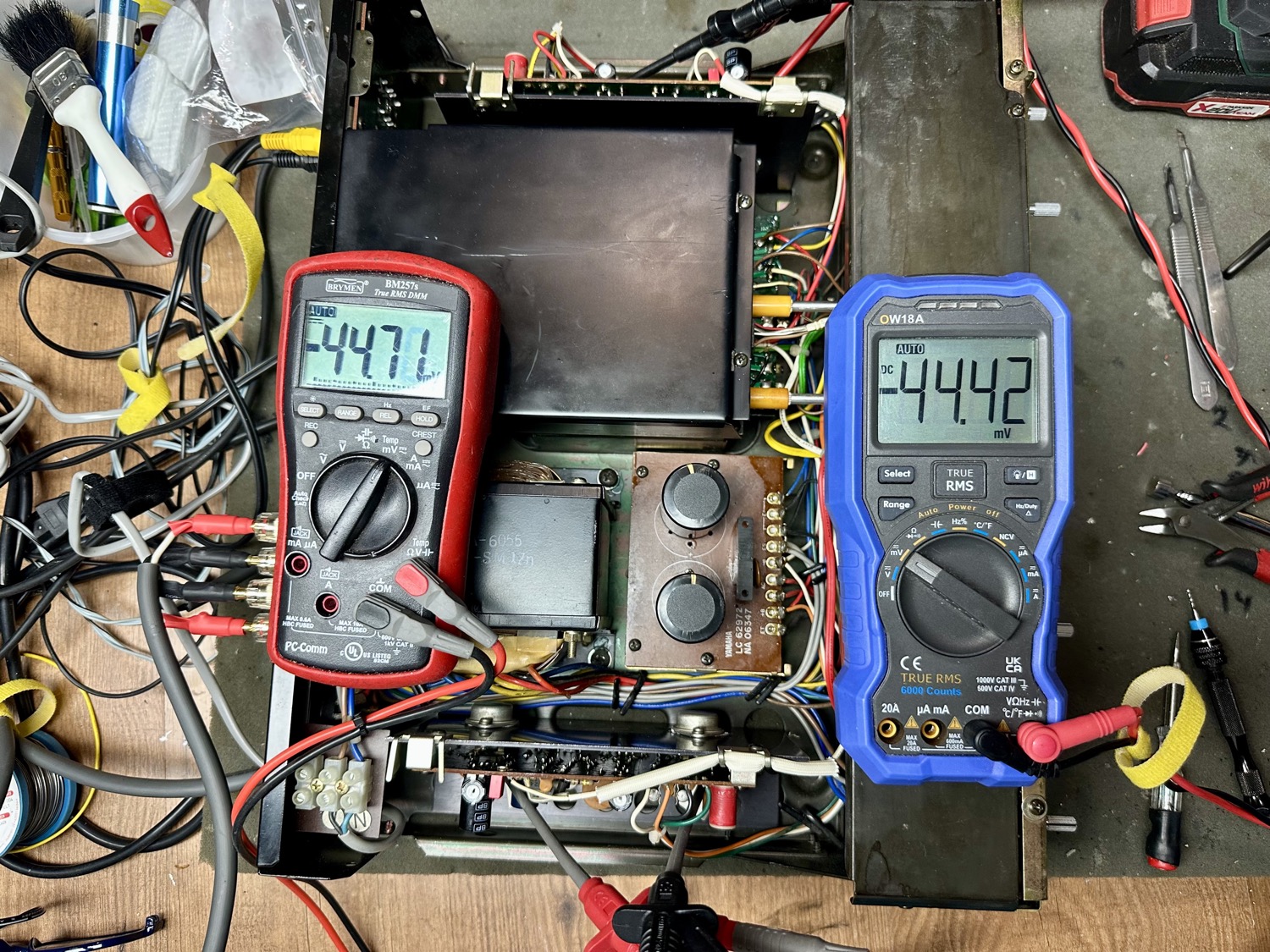

Ruststroom

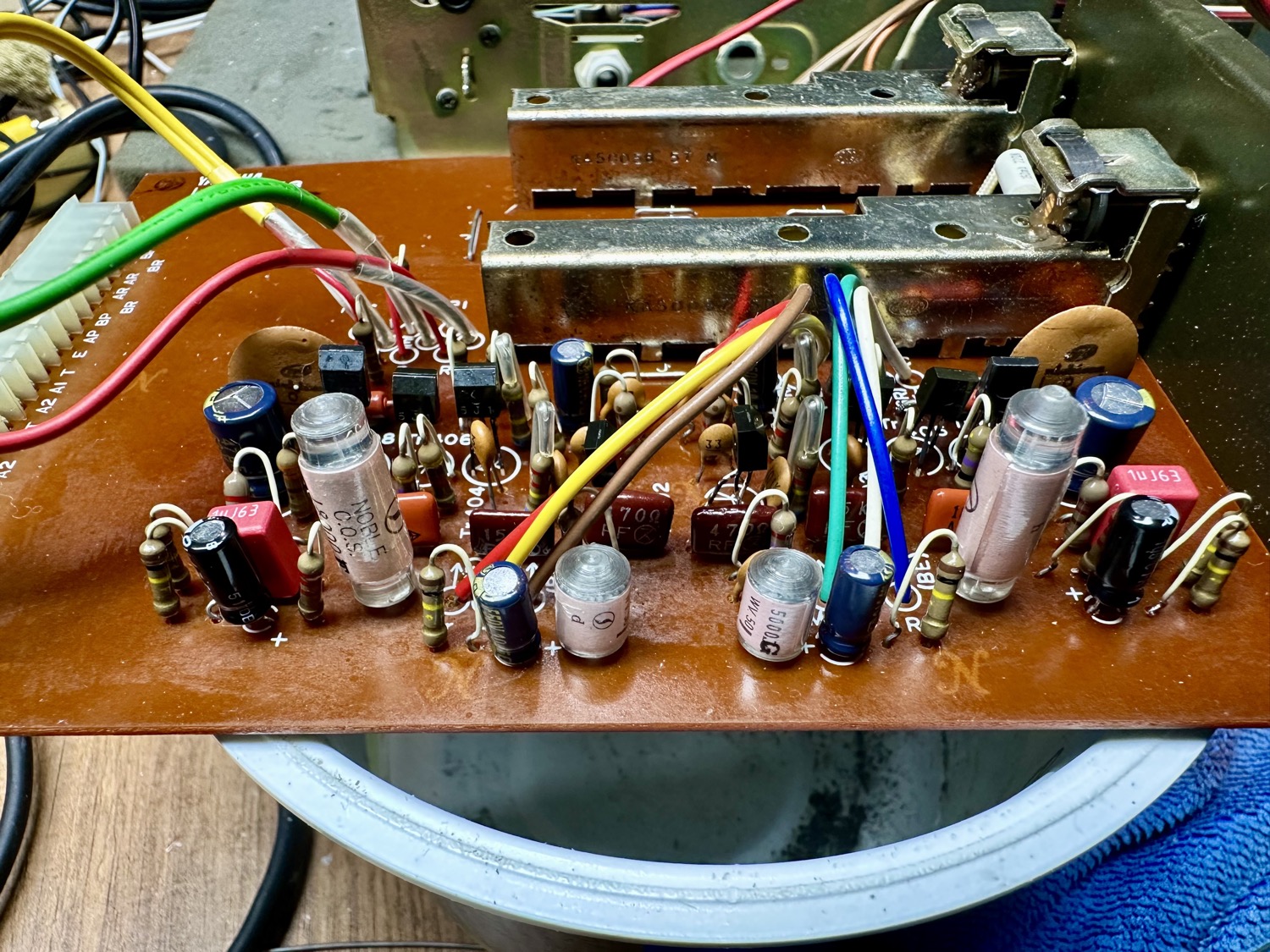

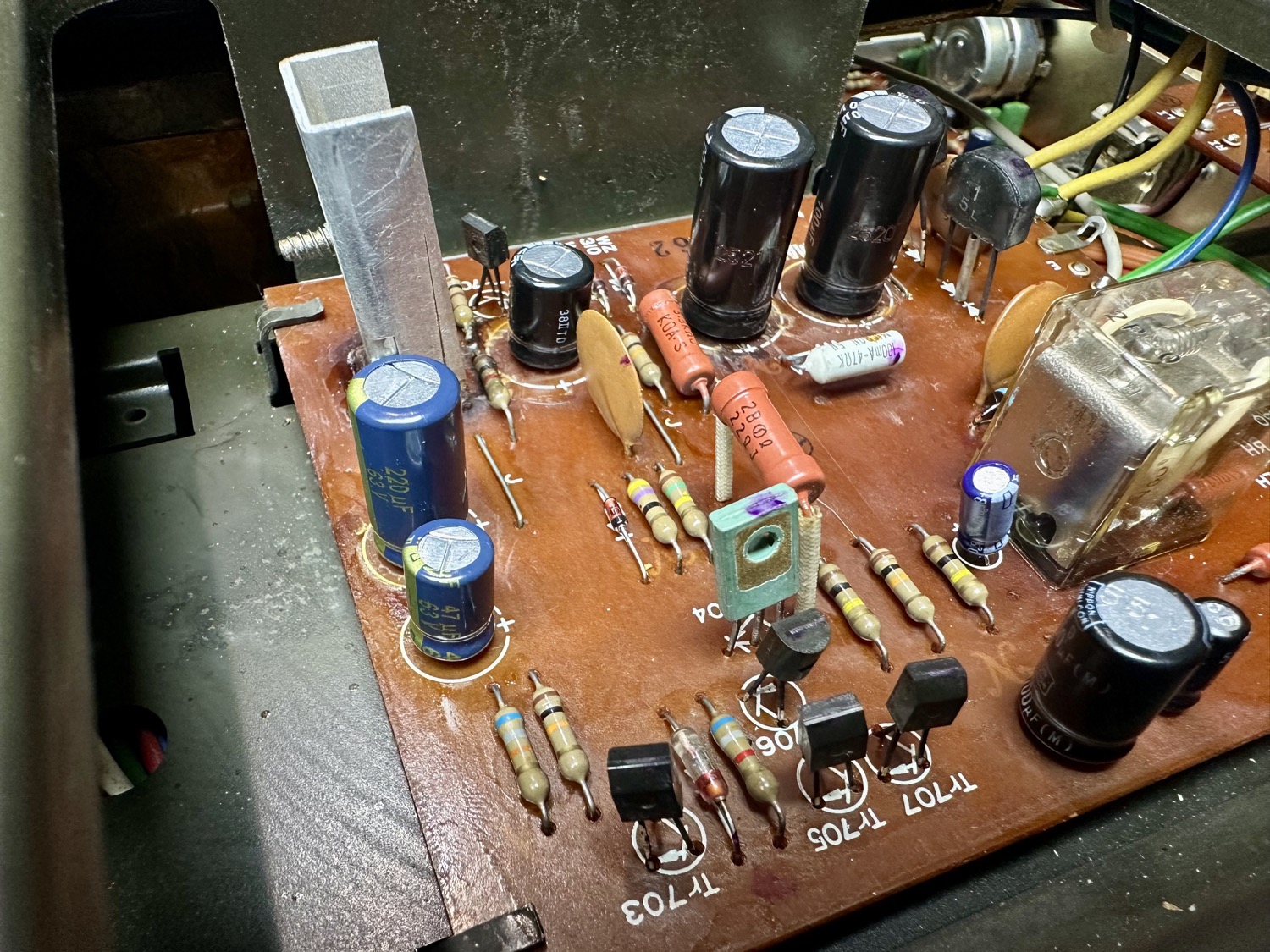

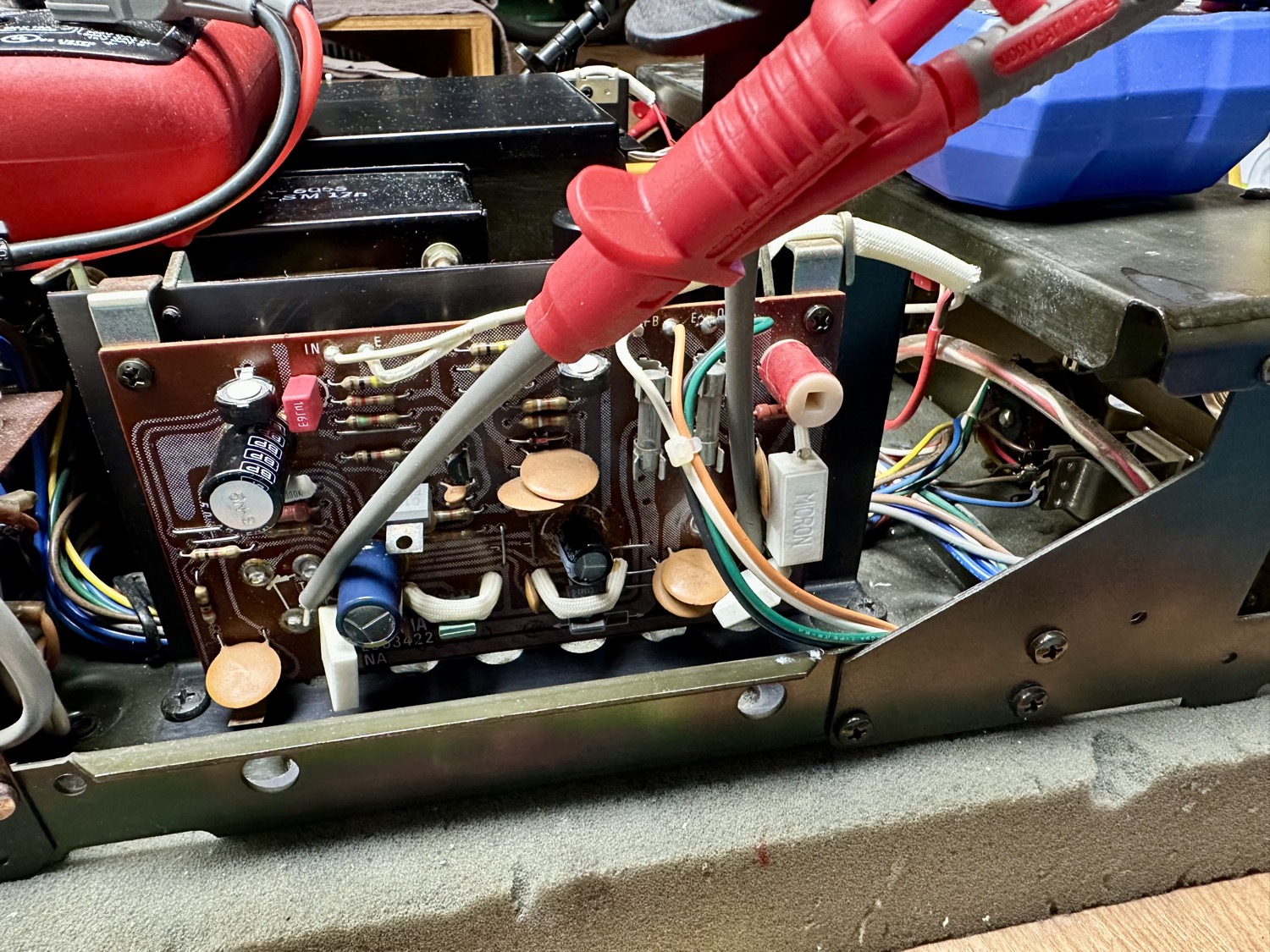

Nieuwe instelpotmeters geplaatst op eindversterker print. Bias afgeregeld op 45mV.
