YAMAHA
CA-610
![](/templates/yootheme/cache/cd/Yamaha_CA-610_amplifier_repair_recap_10-cd43f19d.jpeg)
Klacht:

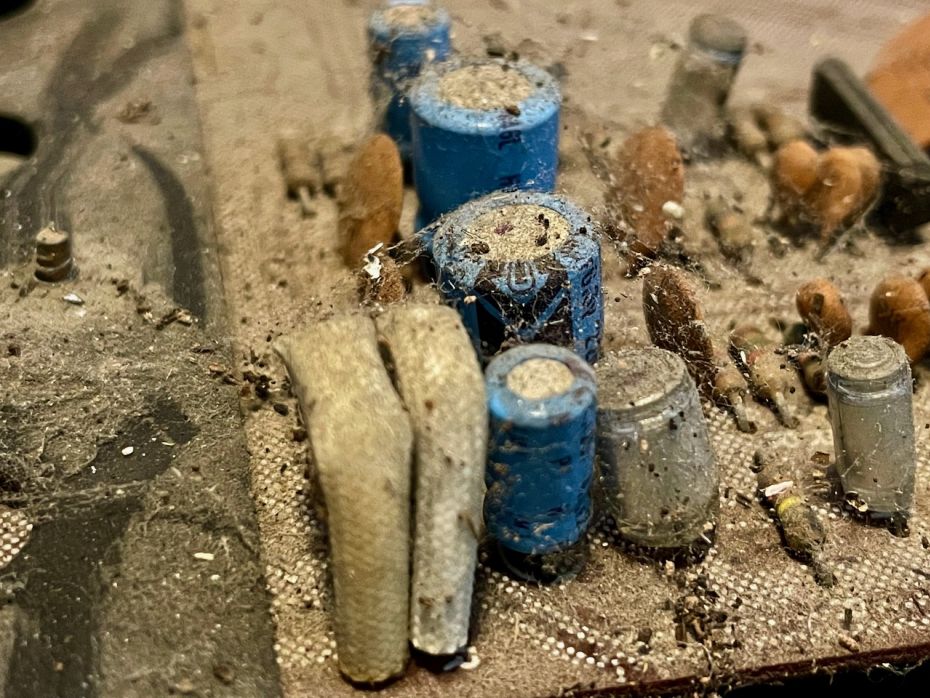

Prachtige Yamaha CA-610 versterker doet niks meer. Zowel de buitenkant als de binnenkant zijn erg vies. Veel stof, vuil en spinnenwebben.
![](/templates/yootheme/cache/08/Yamaha_CA-610_amplifier_repair_recap_27-0880104a.jpeg)
Diagnose:
- Vies, vuil, oxidatie.
- Enkele condensatoren staan bol
- Instelpotmeters defect
- Rechter kanaal geeft gelijkspanning af
- Relais contacten zijn vies en hebben een hoge overgangsweerstand van 15 Ohm.
- VU meter lampjes defect
![](/templates/yootheme/cache/f5/Yamaha_CA-610_amplifier_finisched_22-f595badd.jpeg)
![](/templates/yootheme/cache/26/Yamaha_CA-610_amplifier_finisched_12-260ea626.jpeg)
Reparatie:
- Volledige reiniging van zowel binnen als buiten.
- Alle schakelaars en potmeters schoongemaakt met Deoxit. Diverse keren moeten uitvoeren vanwege de ernstige vervuiling.
- Relais schoongemaakt.
- Alle condensatoren vervangen door hoogwaardige 105graden, lage weerstand types (Low ESR). Panasonic, Nichicon.
- Instelpotmeters vervangen door Piher versie.

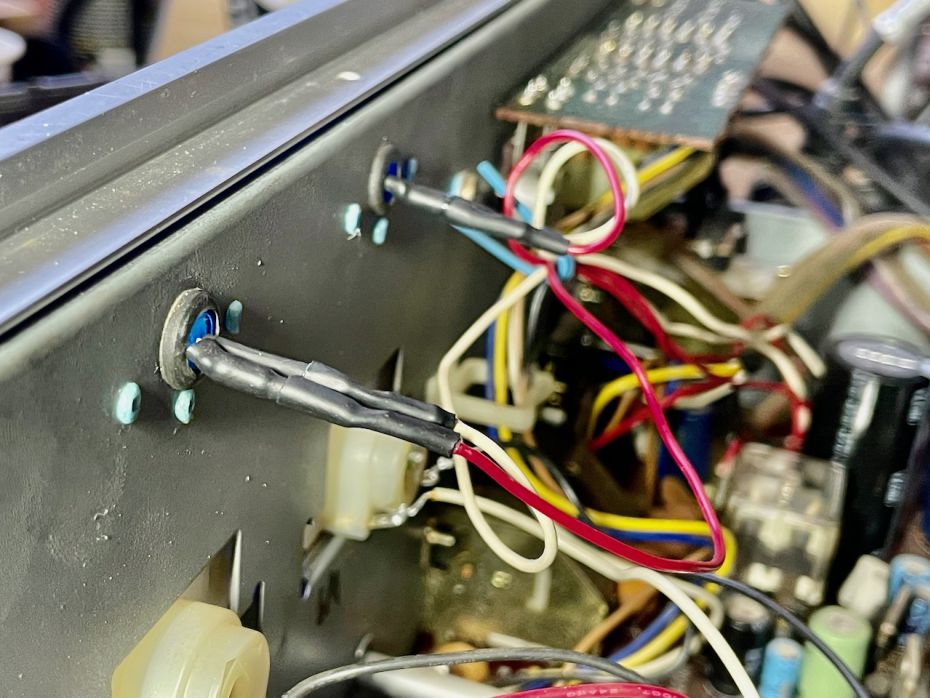

- VU meter lampjes vervangen door blauwe LED's met voorschakelweerstand.
- Rechter kanaal: alle transistoren doorgemeten. Fout bleek een soldeerprobleem op de print.
Eindoordeel:

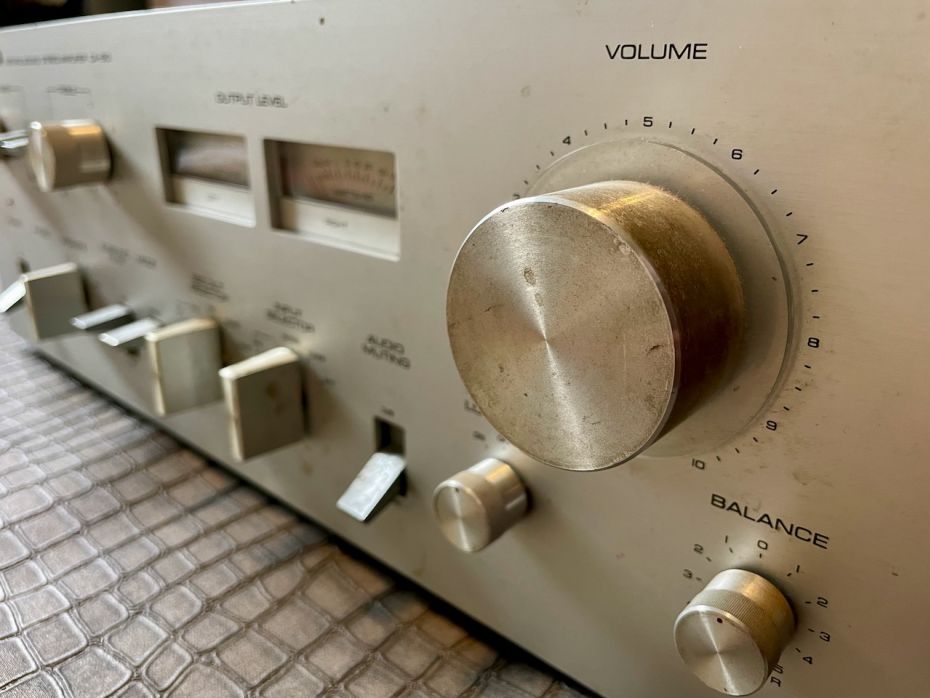

Wat binnen kwam als een lelijk eendje was ooit als een versterker van aanzien van de band gerold. Het mooie aluminium front met grote sierlijke knoppen, de twee ranke VU-meters met blauwe verlichting, de duidelijk afleesbare volumeknop. Kwaliteit en degelijkheid den top.
Deze Yamaha versterker heeft naar alle waarschijnlijkheid enkele jaren op een stoffige zolder van een oude woning gestaan. De binnenkant werd bewoond door meerdere generaties van een Nederlandse spinnen familie. De buitenkant had de stoffige zolder tot zich genomen om zoveel mogelijk op te gaan in de omgeving.
Nog voordat ik er spanning op durfde te zetten heb ik de versterker zowel van binnen als buiten gereinigd. Onder de dikke laag stof en spinnenwebben werden diverse prachtige componenten zichtbaar. De versterker werd aangesloten op een Variac om de spanning vanaf zo’n 10volt op te kunnen opdraaien naar het huidige 230volt. Het kleine rode ledje boven de Power knop lichte op maar voor de rest bleef het stil. Iets te stil. Meten is weten wordt er gezegd dus het ene na het andere component werd uitgesoldeerd.

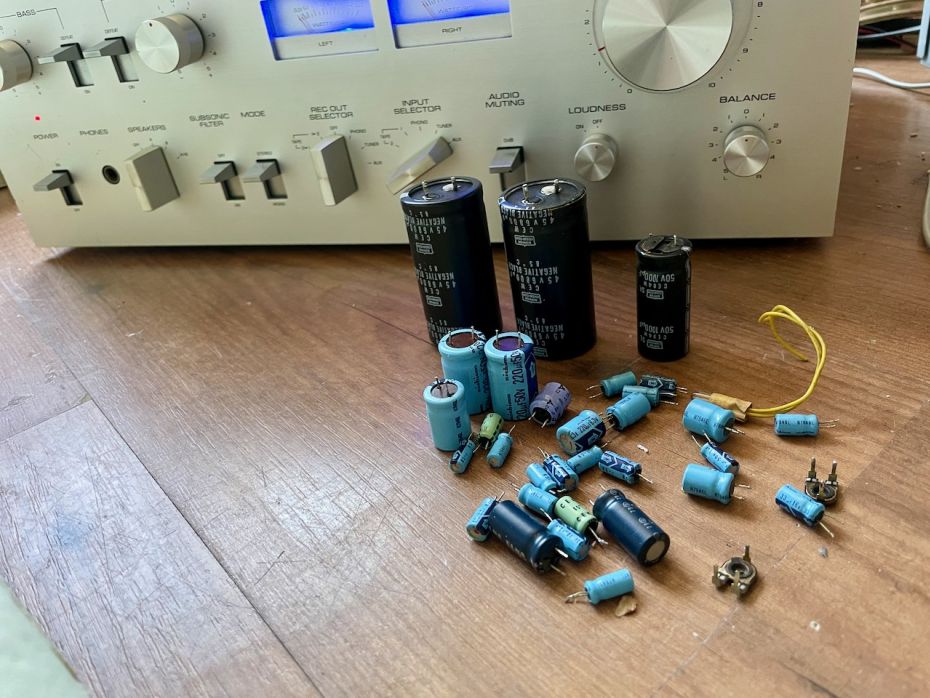

Al snel bleken diverse condensatoren vervangen te moeten worden. Half werk is geen optie en dus heb ik alle condensatoren vervangen door hoogwaardige types. Ook bleken de instelpotmeters voor de ruststroom hun beste tijd te hebben gehad. Ook deze werden vervangen.
Tijd om de versterker te testen! Op de ingang een testsignaal van 1000Hz / 2,2Vpp. De oscilloscoop werd aangesloten op de ingang van de eindversterker en het testen kon beginnen. Beide voorversterker uitgangen gaven een prachtig signaal af. Alle potmeters blijken goed te zijn schoongemaakt.
Helaas bleek het rechter eindversterker kanaal niet te werken. Daarom alle transistoren doorgemeten maar helaas/gelukkig waren deze allen nog in prima conditie. Na lang zoeken bleek het probleem te zitten in een slechte soldeerverbinding op de print.
Probleem opgelost. De eindversterker afgeregeld op een spanning van 11mV en het grote luisteren kon beginnen.
Hoe klinkt deze Yamaha CS-610 versterker?
Ik kan natuurlijk een heel verhaal schrijven maar de conclusie is dat hij heerlijk klinkt. Mooi warm en met zijn 40 watt ruim voldoende vermogen.
Nu heb ik het idee dat de klank van deze versterker mede wordt bepaald door het uiterlijk. Dat klinkt wellicht vreemd maar puur door zijn prachtige voorkomen staat hij al 1-0 vóór.
Resumé: De Yamaha CS-610 is een prachtige dame op leeftijd. Een stem als een nachtegaal en een warm karakter.
