Klacht:
Het rechter kanaal werkt niet meer. Verlichting van de VU meters defect. Inschakelvertraging gaat pas na 30 seconden aan.
Diagnose en reparatie:
- Versterker is al een keer gerepareerd geweest. Dubbeltransistor TR482 2SA798 is vervangen door twee losse transistoren.

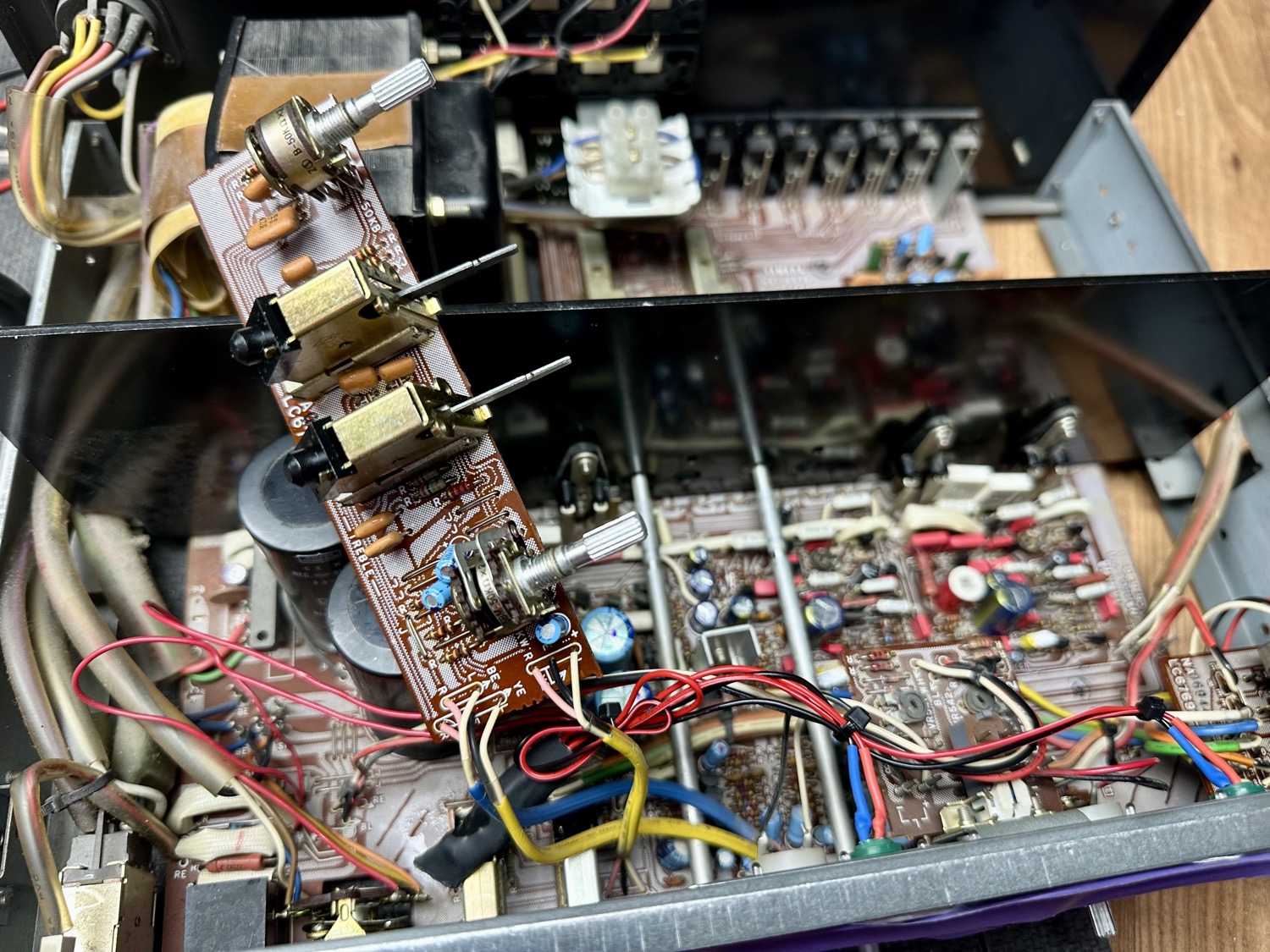

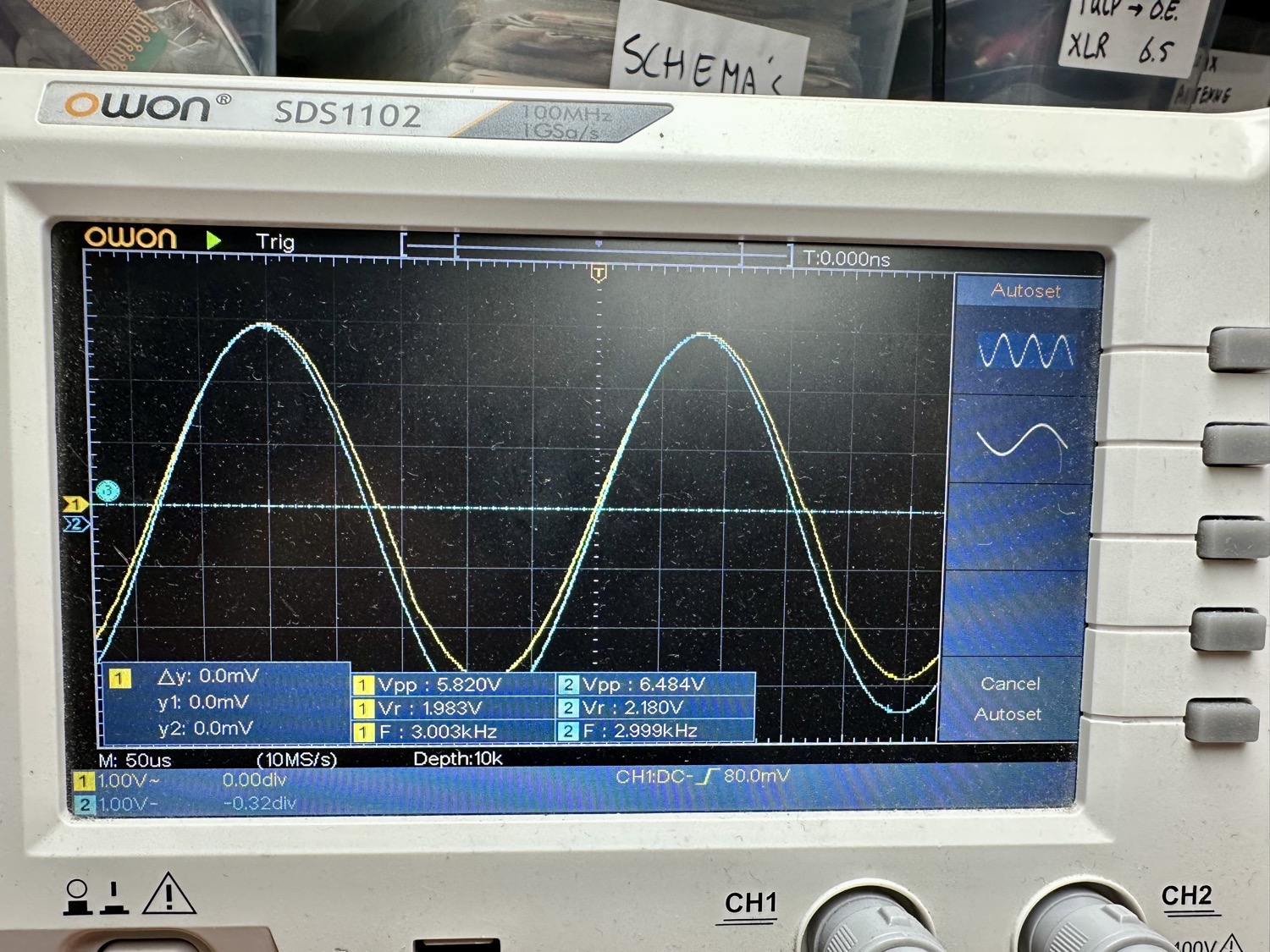

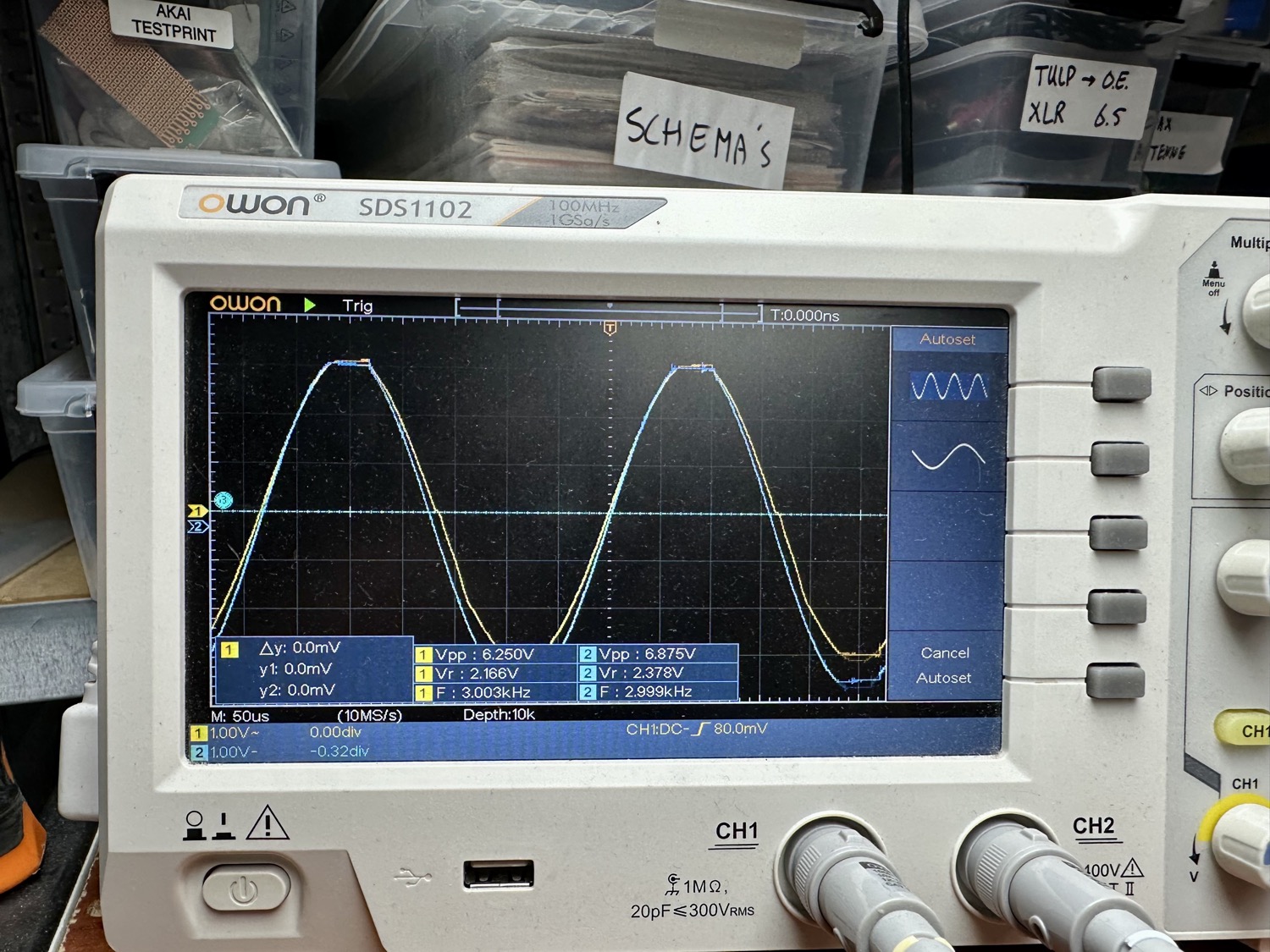

- Sinusgenerator aangesloten op de AUX ingang en versterker doorgemeten. Linker kanaal is goed, rechter kanaal defect. TR500 2SA850 is defect. Ter test alle overige transistoren op diode functie doorgemeten. Alles lijkt goed. TR500 vervangen door 2SA1013.
- Rechter kanaal lijkt weer te werken maar geeft verstrooining op het kanaal. Bij meting lijkt de oorzaak te zitten in de dubbeltransistor TR482. Deze vervangen door 2x 2SA992 (met PEAK transistormeter een perfecte paring gemaakt).

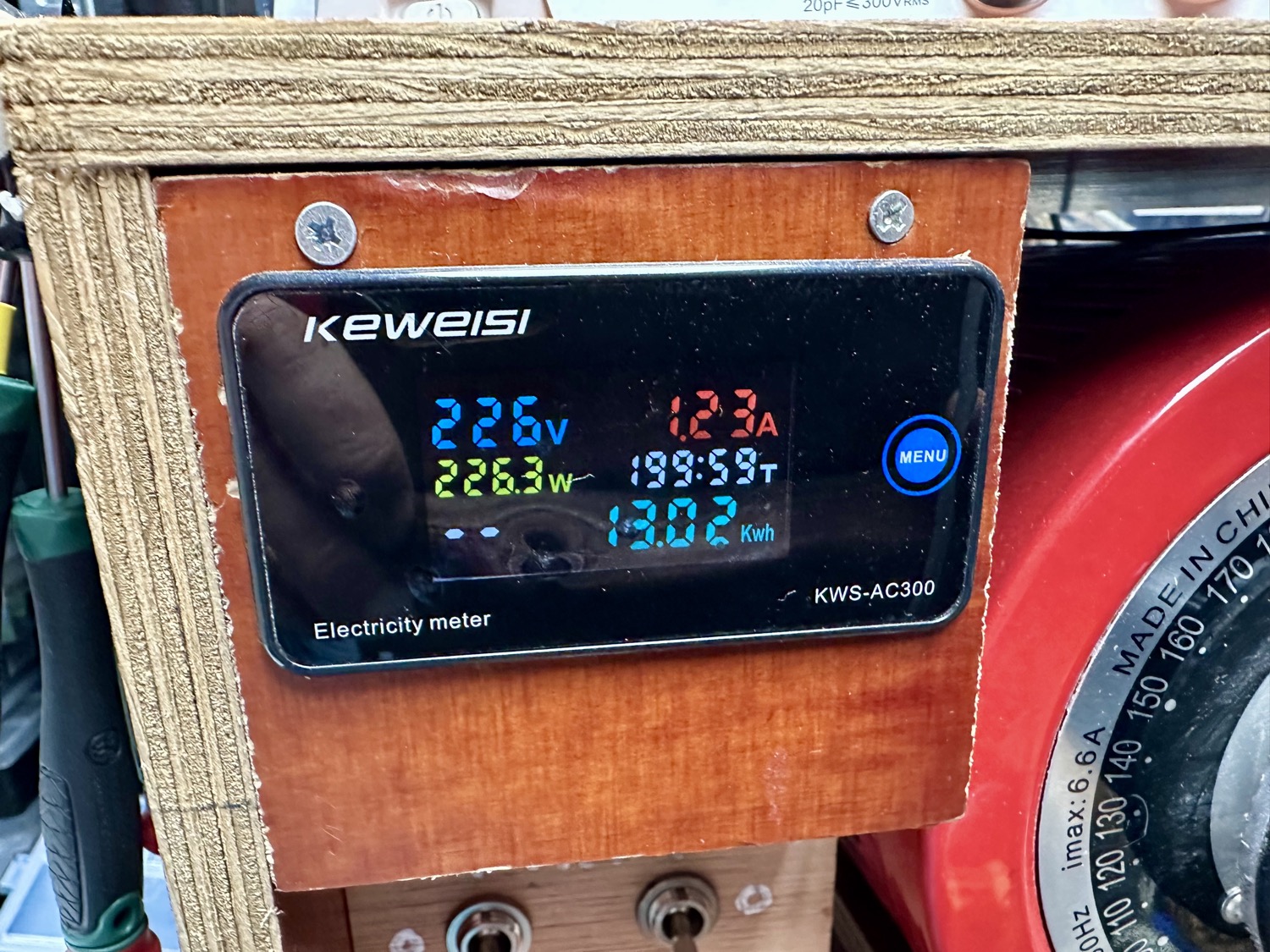

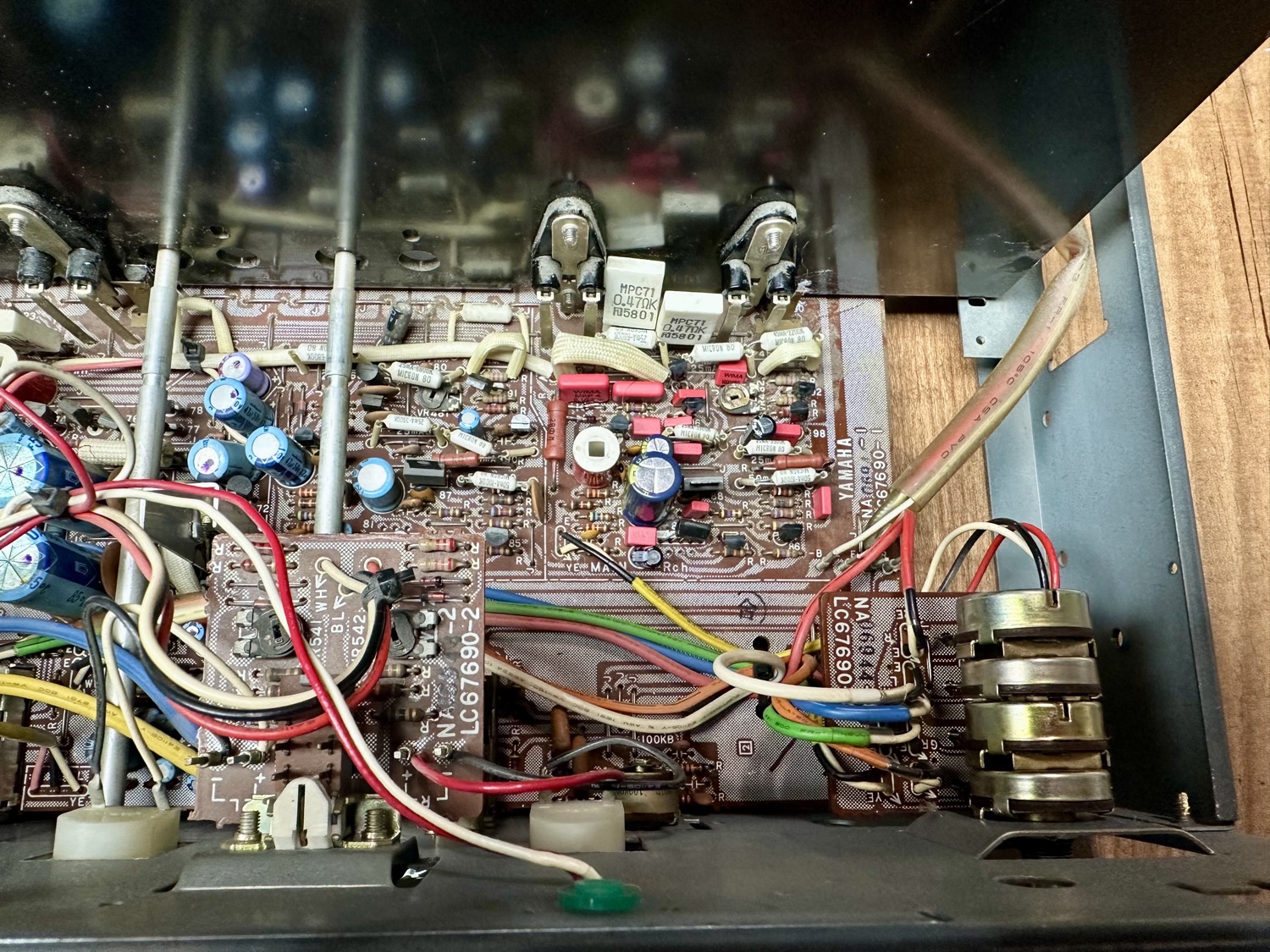

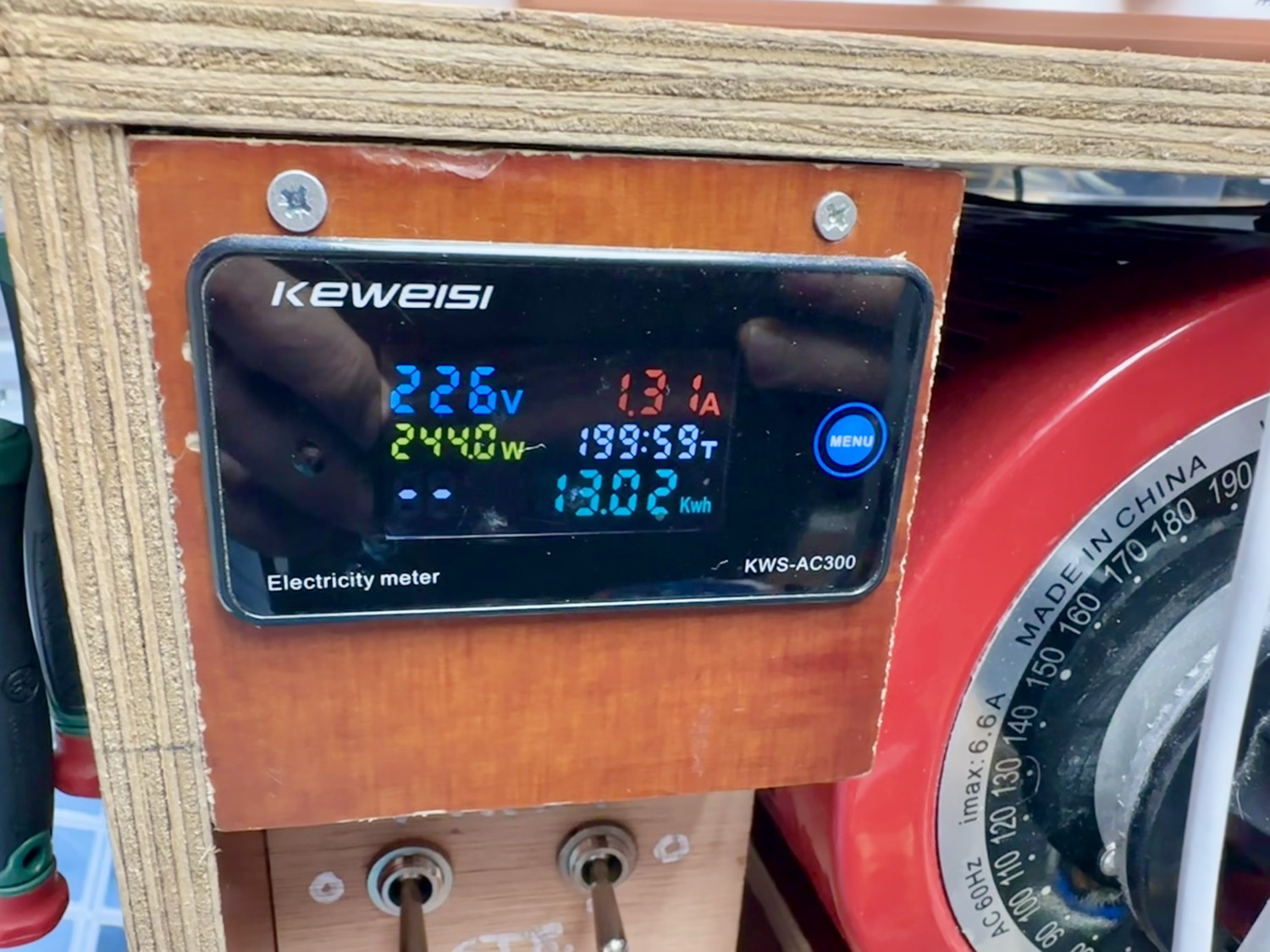

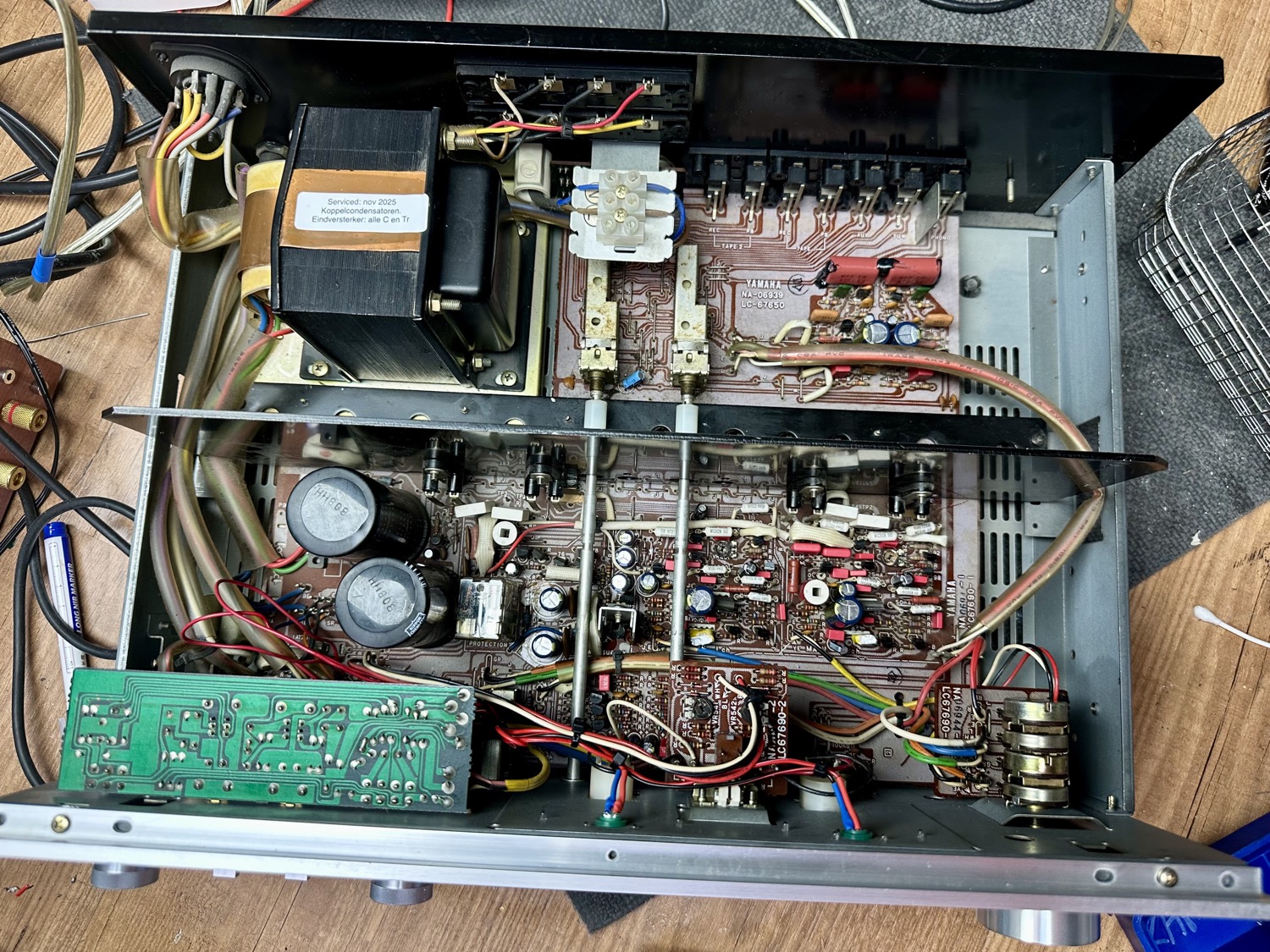

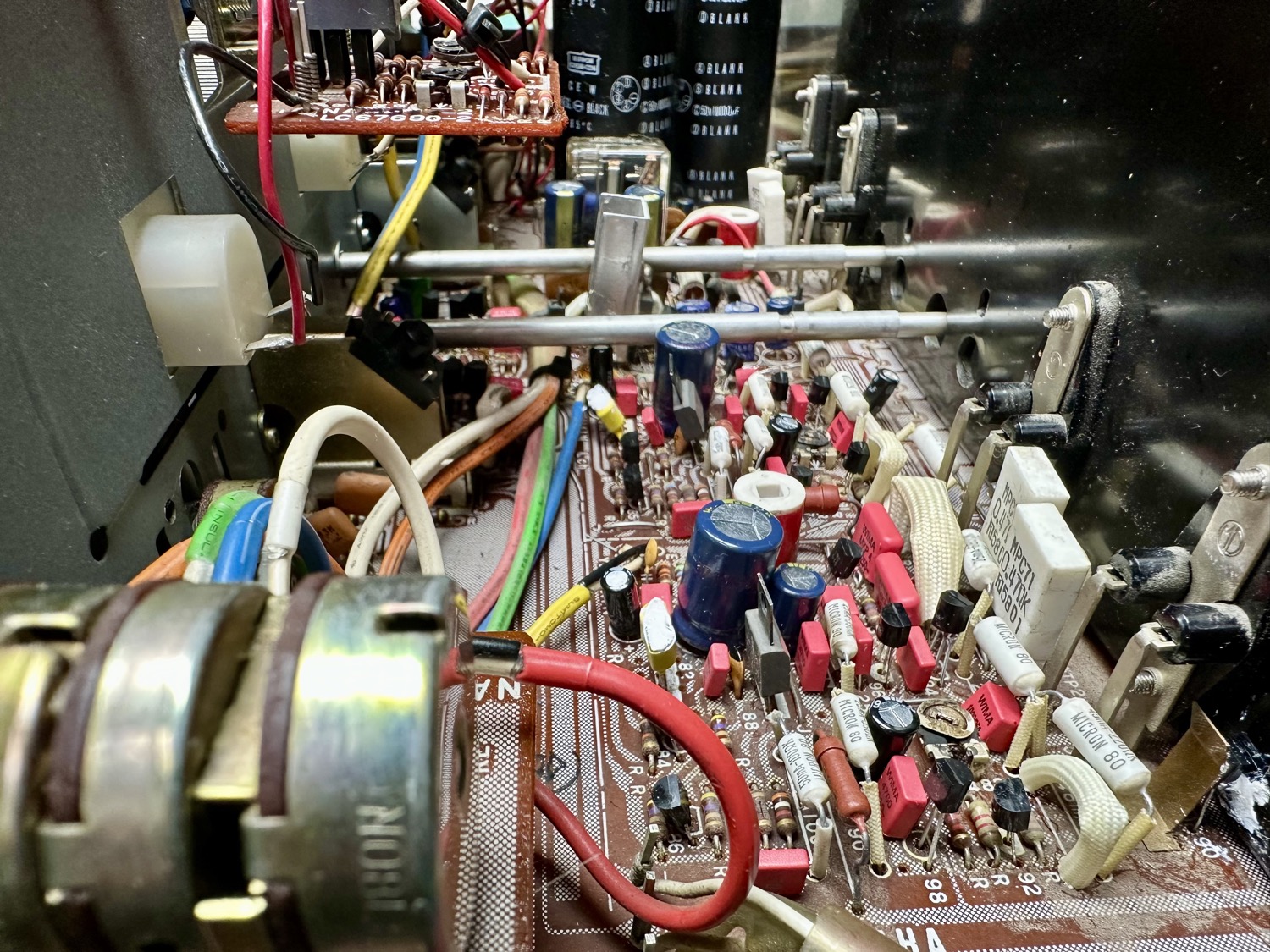

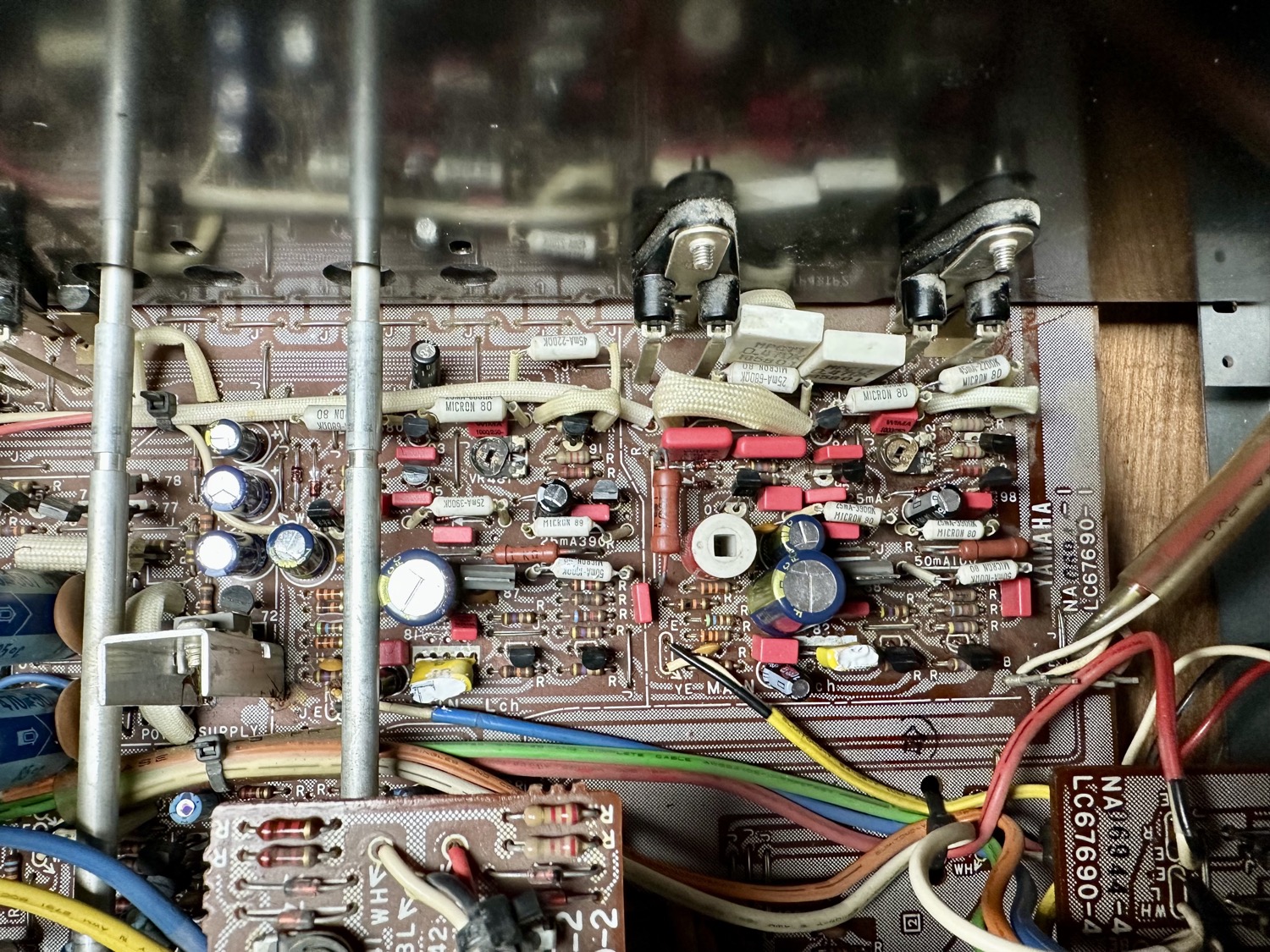

- Helaas geeft deze vervanging geen verbetering. Het lastige van de CA-610 II en CA-710 versterkers is de opbouw van de printplaat. De componenten staan, m.u.v. de transistoren, niet met nummer op de printplaat aangegeven. Het is dus veel uitzoeken wat en waar te meten.
- Vanwege mijn liggende houding is dit meten extra lastig en is kortsluiting snel gemaakt.
- Wat rigoreuzer te werk dan maar. Alle transistoren uitgesoldeerd en met de PEAK meter doorgemeten. Mmmm, wellicht toch beter om ze maar direct te vervangen door nieuwe versies.

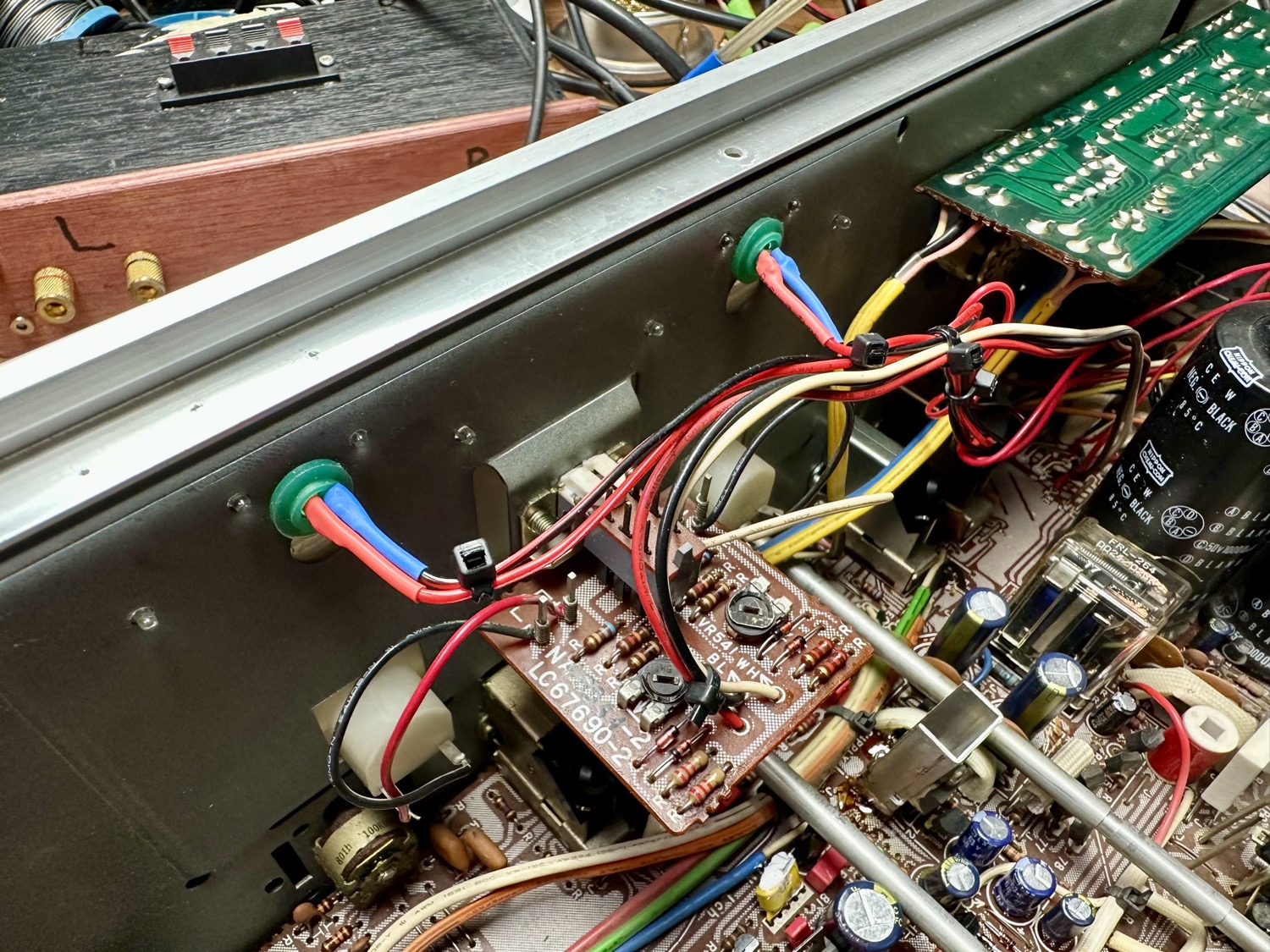

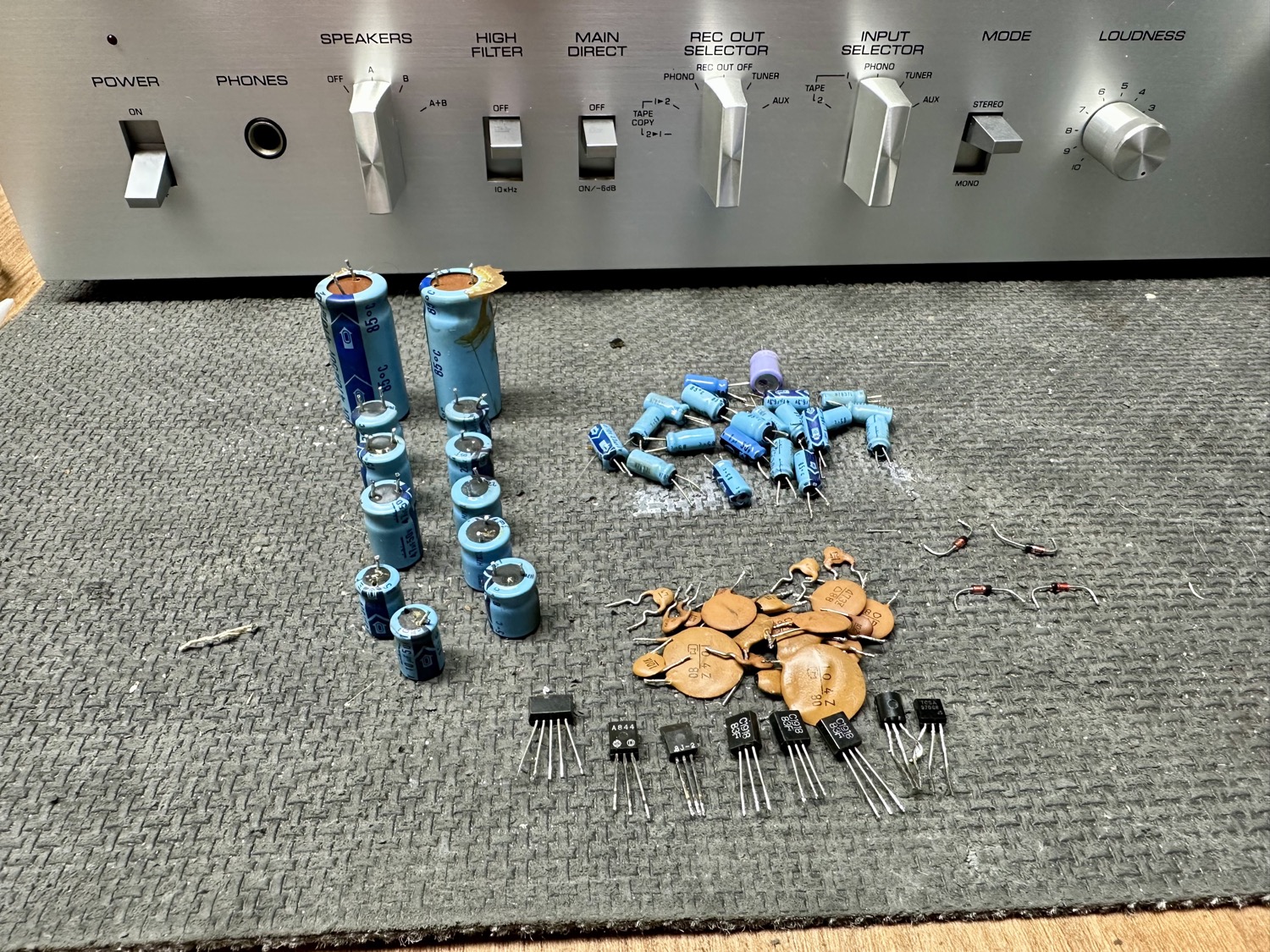

- Maar eerst alle componenten zoals diodes, Condensatoren en weerstanden doorgemeten. De Condensatoren vervangen. Diodes vervangen D482 t/m D488 vervangen door 1N4148.
- 2SA798 => 2x 2SA992
2SC1918 => 2SC1815
2SA844 => 2SA1015
2SC1735 => 2SA2382
2SA850 => 2SA1013
De twee eindtorren en TR487/488 niet vervangen. - Helaas nog steeds dezelfde fout. Wat doe ik fout, wat zie ik over het hoofd?
- Op basis van een verslag op https://santiagodeleonaudio.wordpress.com/2015/03/ nu ook maar de overige condensatoren vervangen. In de meeste gevallen door Wima.
- Ondanks alle vervanging nog steeds dezelfde fout. Nogmaals alle weerstanden doorgemeten. Wat blijkt: R520 leek op de print een draadbrug en de gemeten 0 ohm is dan een prima waarde. Echter moest deze dus 4,7 ohm zijn. Grrrr, hoe kan ik dit over het hoofd hebben gezien/gemeten?
- Weerstand vervangen en.... De Yamaha CA-710 doet weer wat hij moet doen.
- Door alle vervanging is er nu wel een duidelijk verschil tussen links en rechts. Dus alle aanpassingen van rechts maar ook op de linkerkant toegepast.

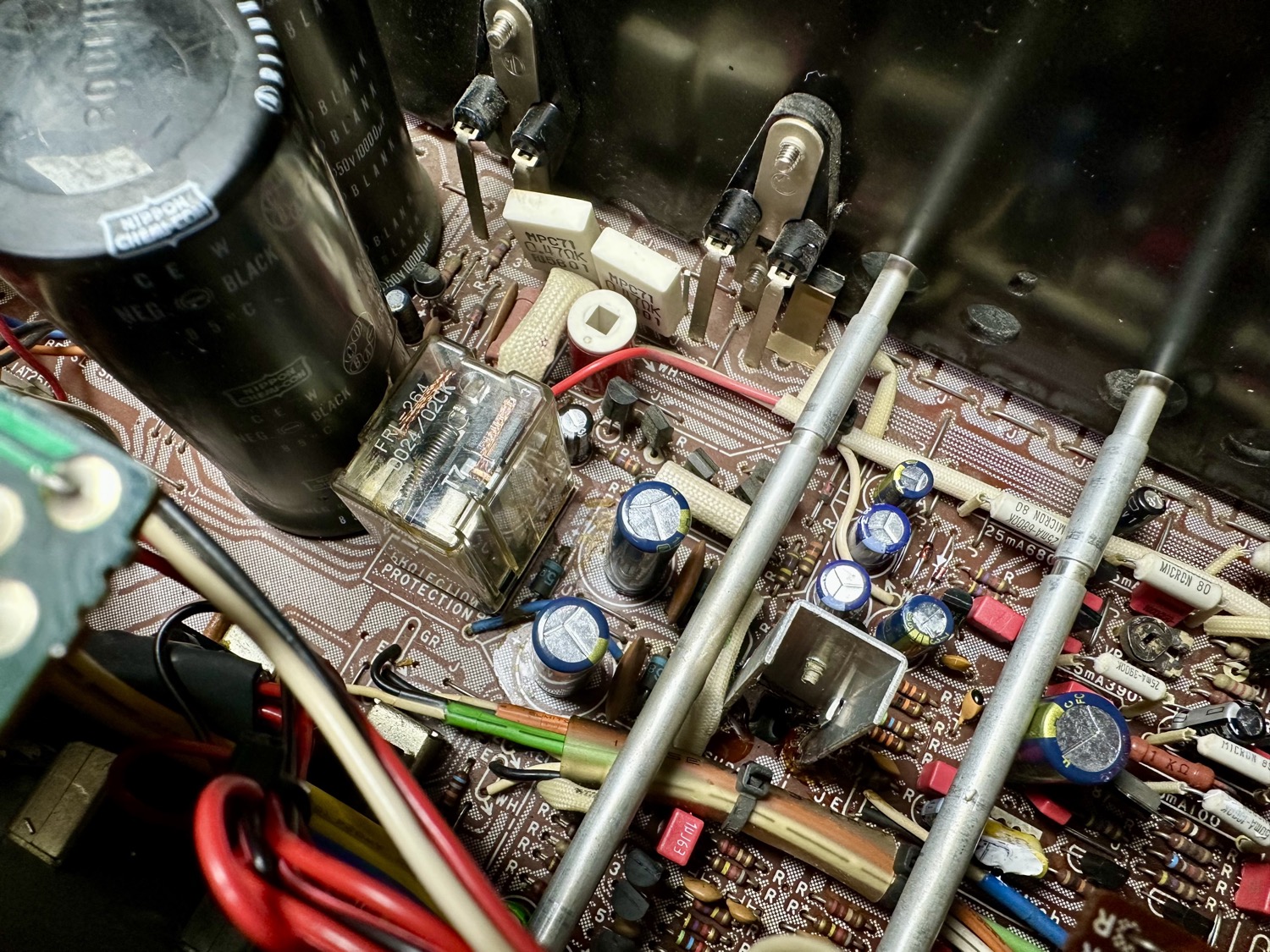

- Na wat uren luisteren onstaat echter de volgende fout. De inschakelvertraging doet het niet meer. Het relais wordt niet aangetrokken.

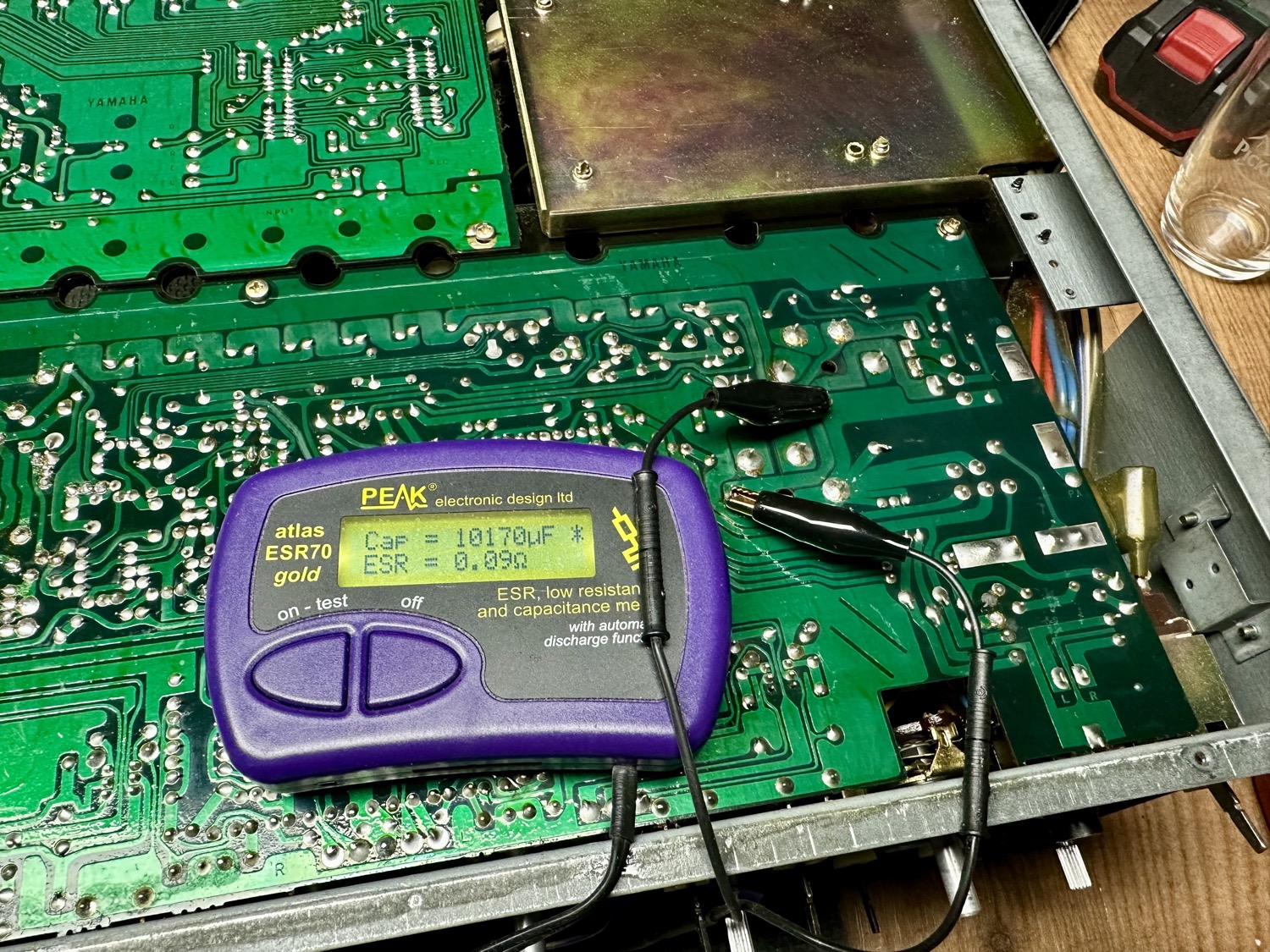

Na wat meting blijkt dat de versterker het doet en geen DC op de uitgang heeft. Probleem zt dus in de aansturing van het relais. - Ook hier weer aan het meten gegaan naar de oorzaak. Omdat het relais heel soms na een seconde of 30 wel werkte lijkt het probleem veroorzaakt door de condensatoren. Deze uitgesoldeerd en gemeten en zijn eigenlijk nog in goede staat. Desondanks toch vervangen maar helaas weinig verandering. Transistoren uitgesoldeerd en gemeten. Diodes en weerstanden. ALLES is goed. Hoe kan dit nu weer?

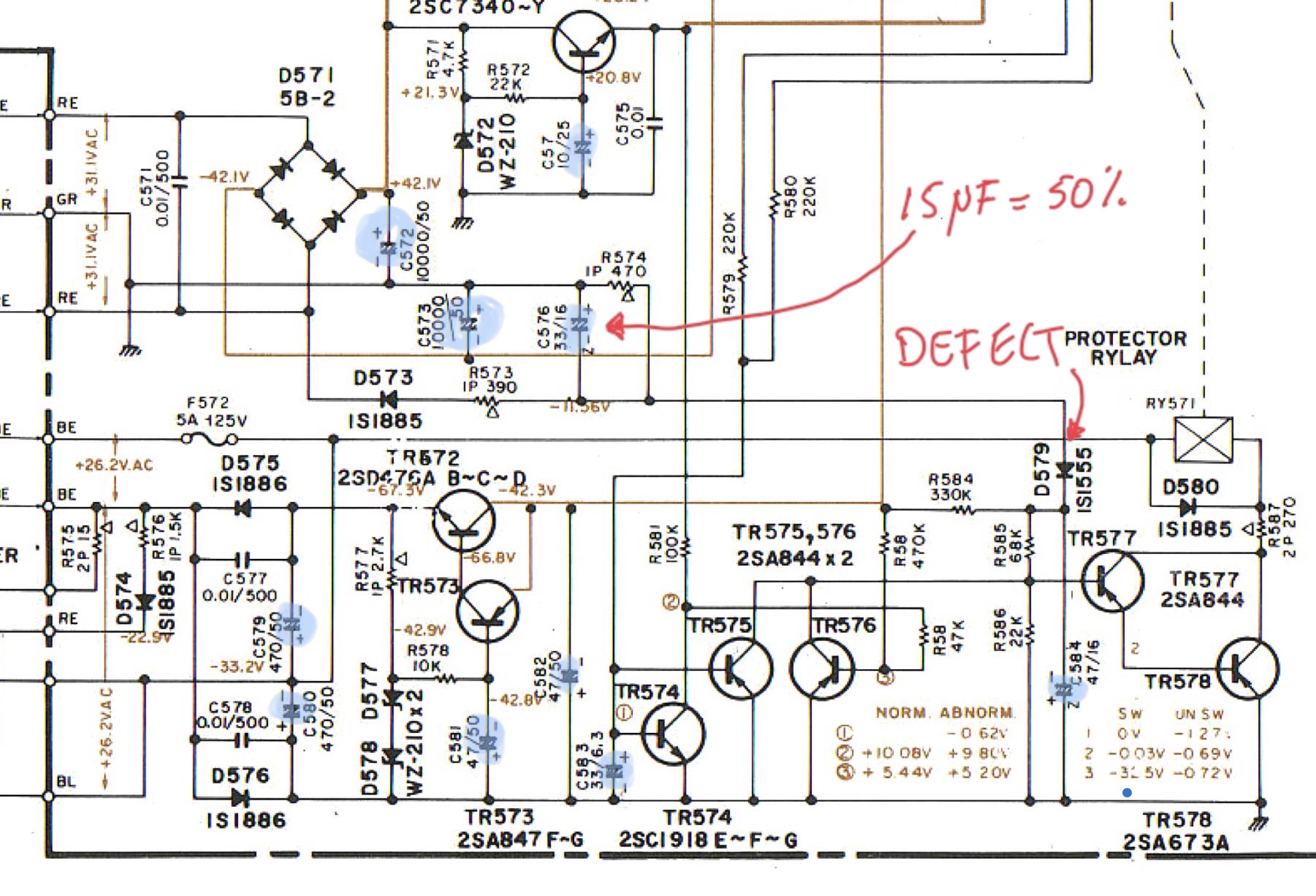

- En ja hoor, ik heb wat over het hoofd gezien. De redelijk verstopte Condensator C565 blijkt geen 33uF maar slechts 15uF te meten. Ook diode D579 blijkt defect. Deze twee onderdelen vervangen en het relais schakelt na 4 seconden weer netjes aan zoals het hoort.

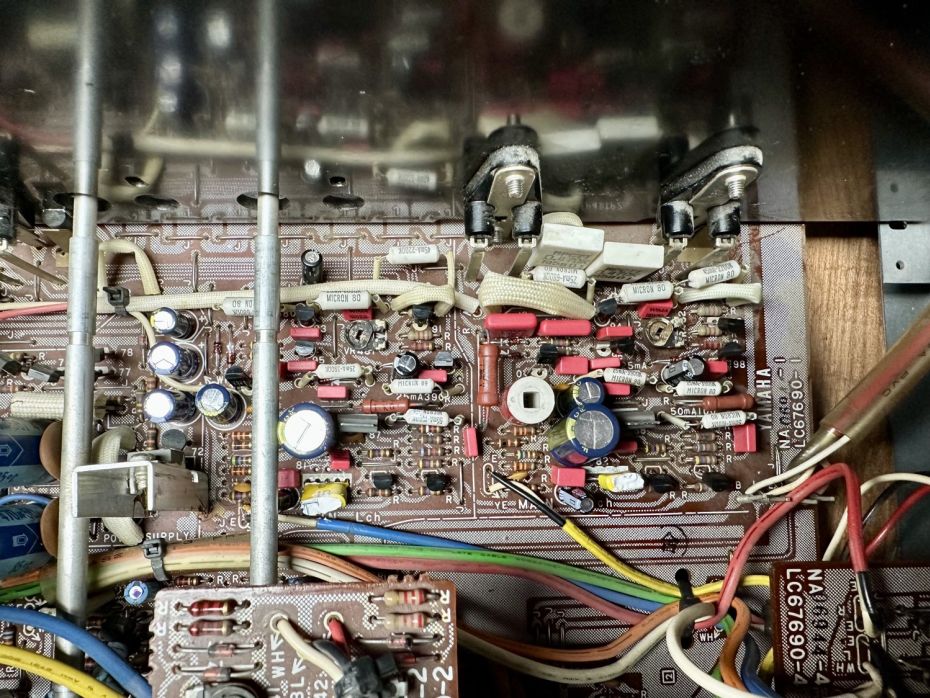

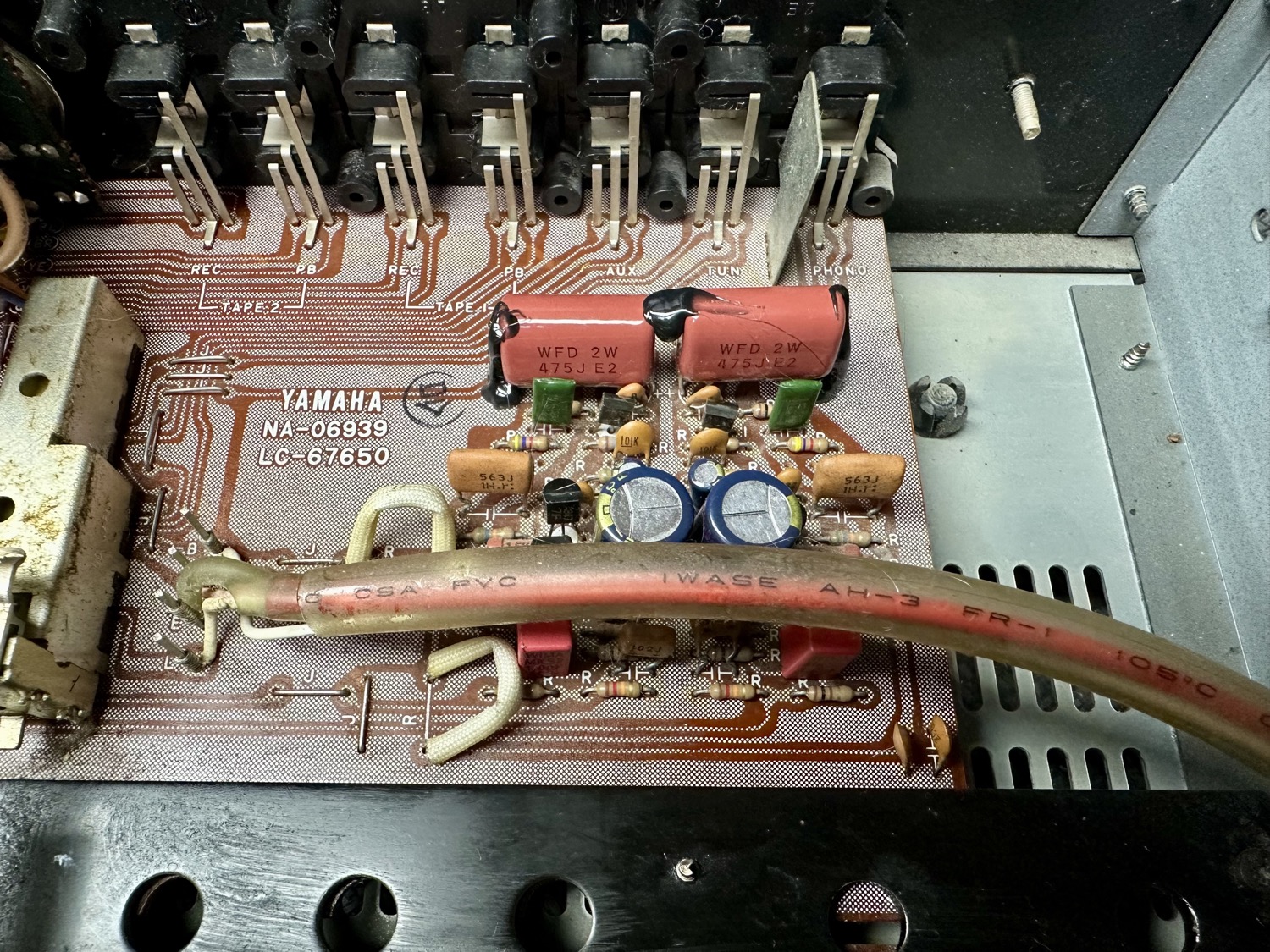

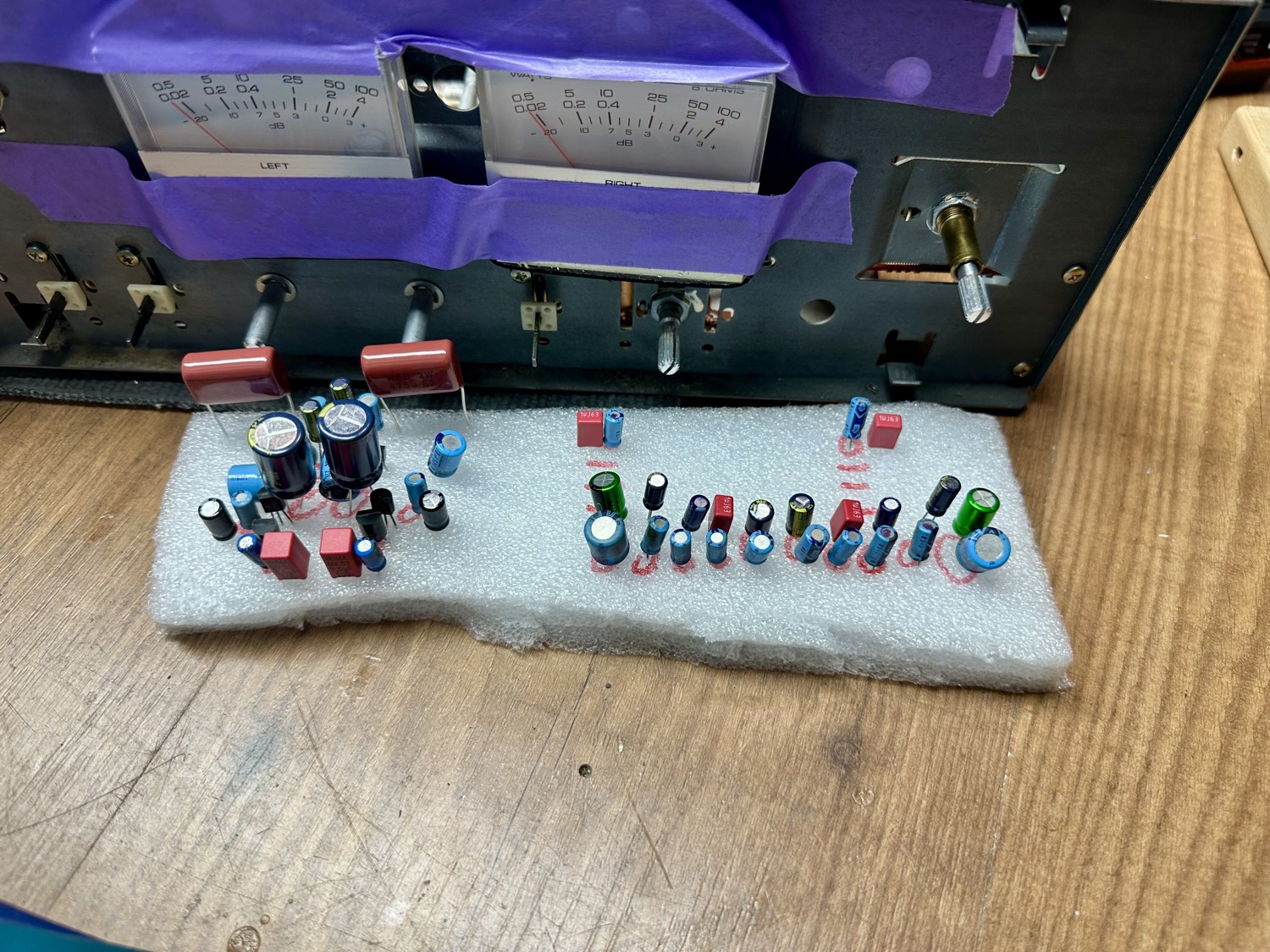

- Afsluitend alle condensatoren van de phono trap en voorversterker vervangen. De versterker afgeregeld.

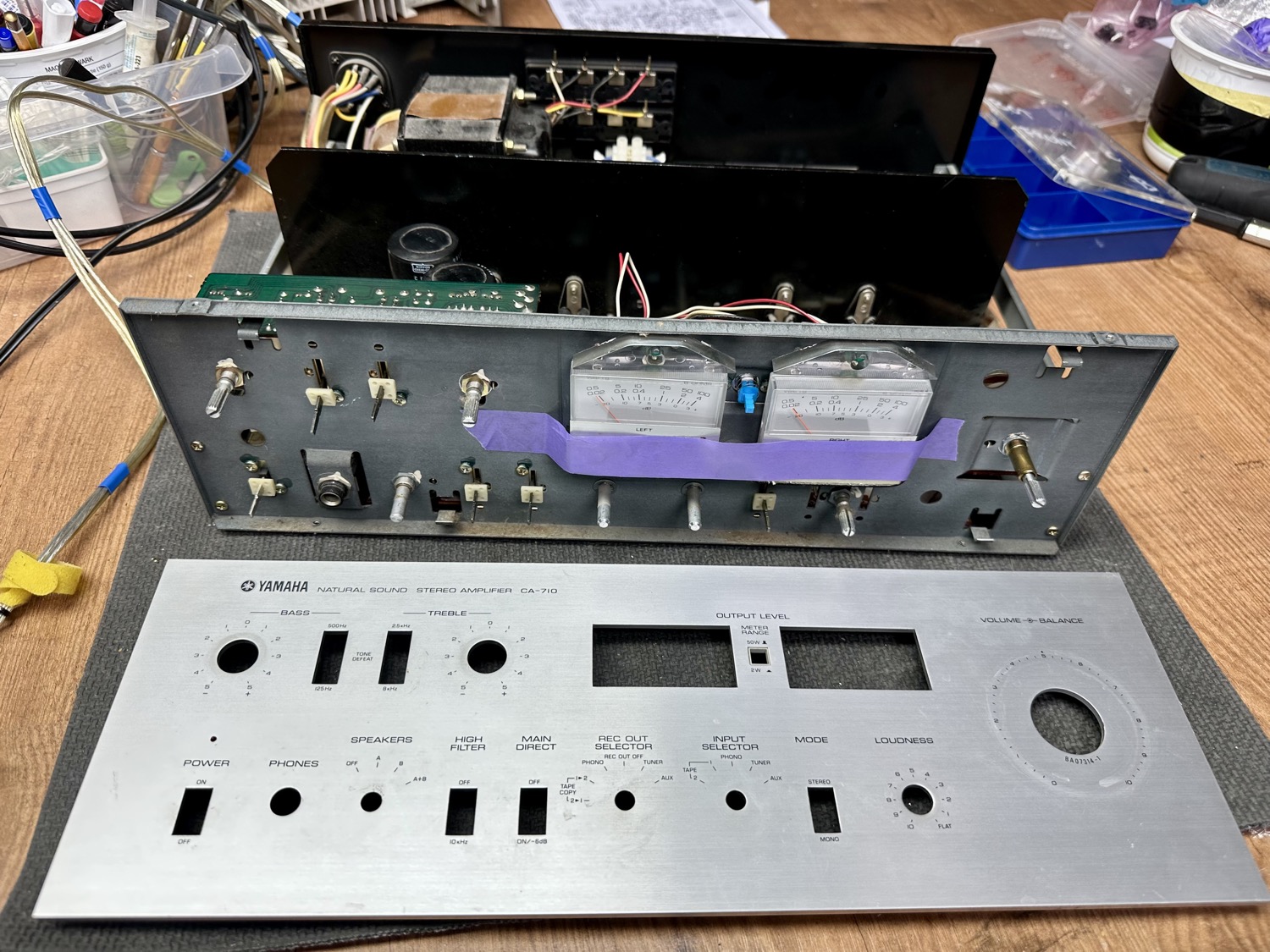

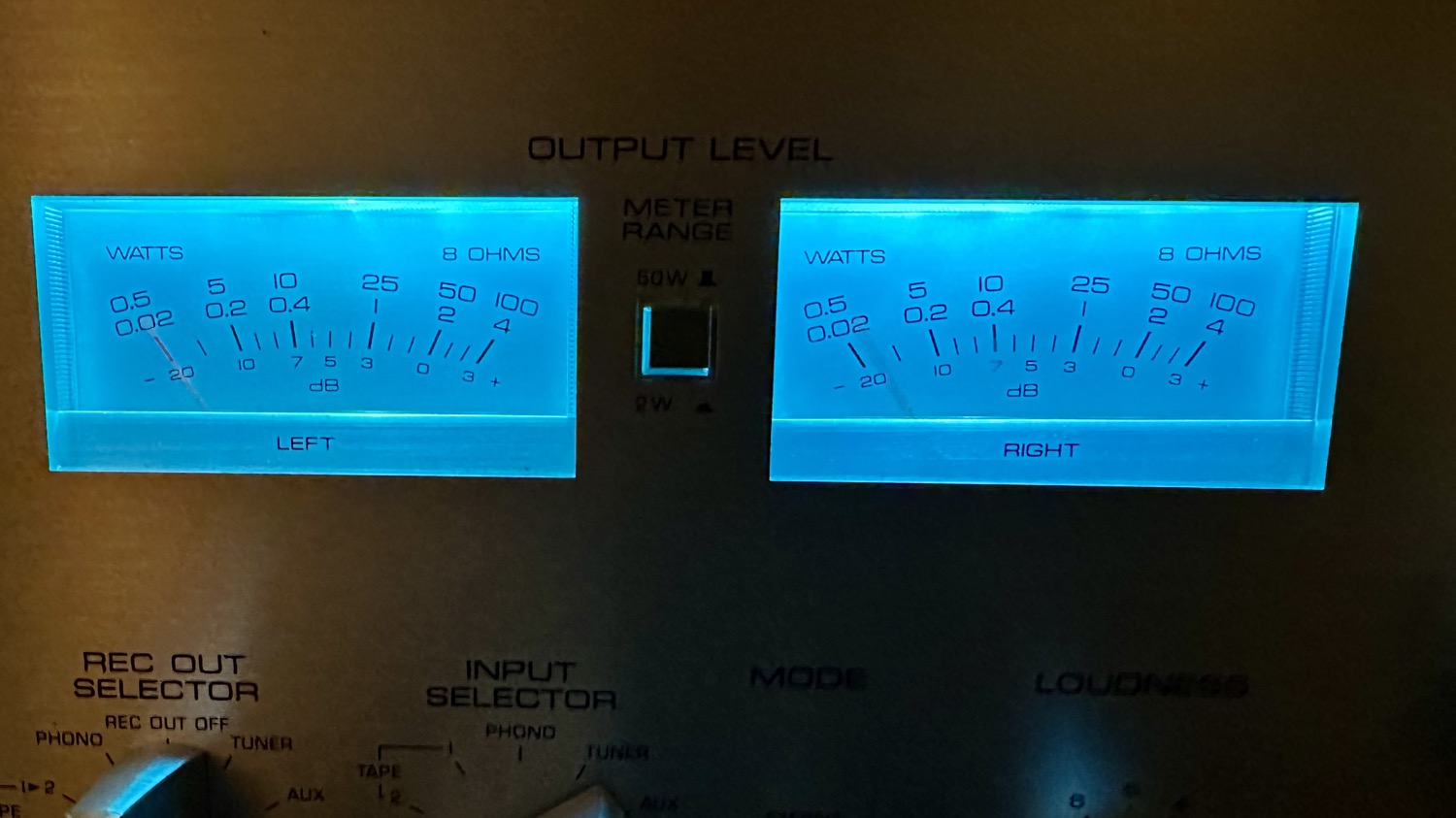

- VU meter lampjes voorzien van led.

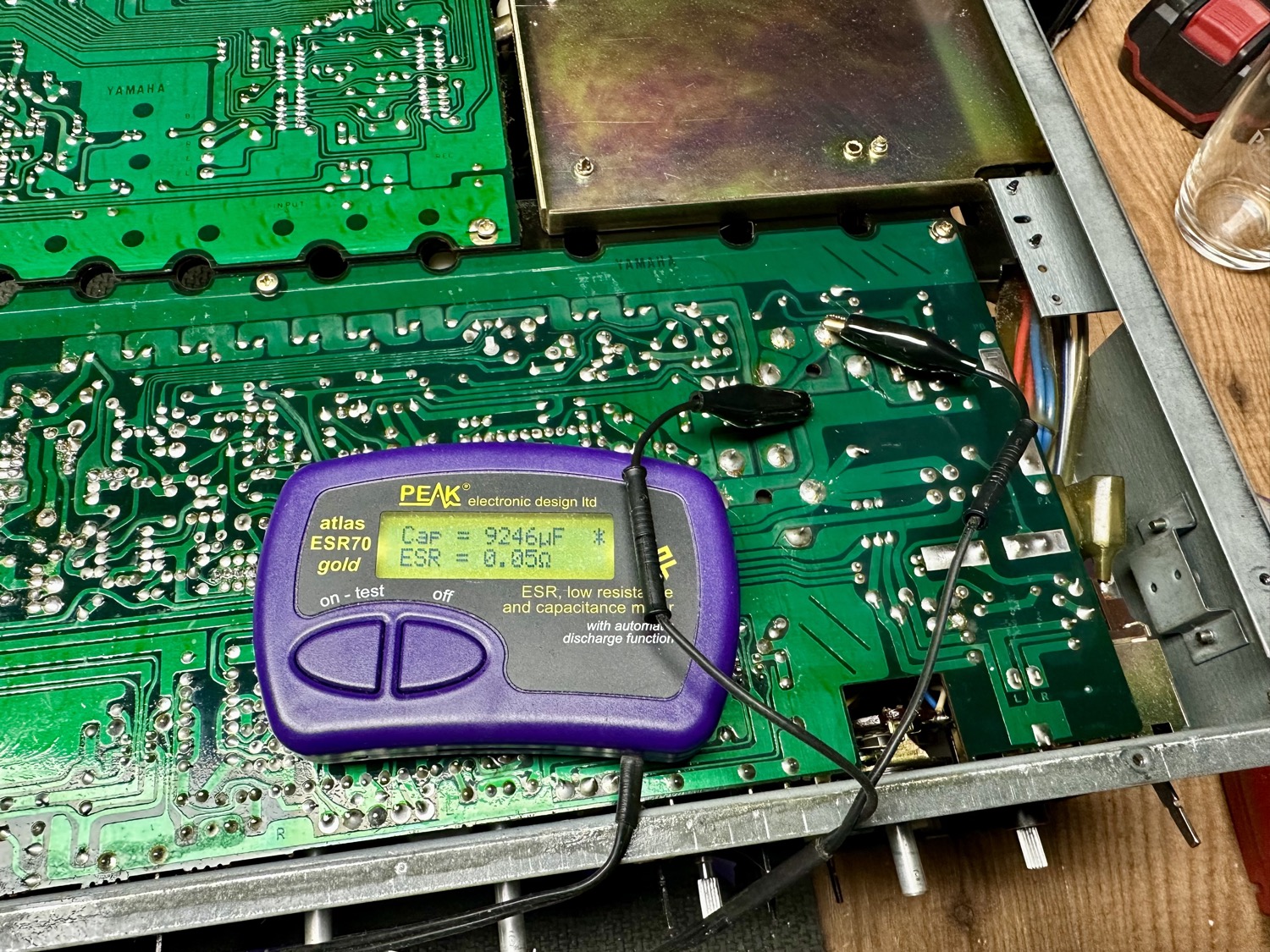

- De twee grote buffer elco's zijn nog perfect en hoeven niet vervangen te worden.
Eindoordeel:
NOG EVEN EN IK GOOI HEM IN DE KLIKO!

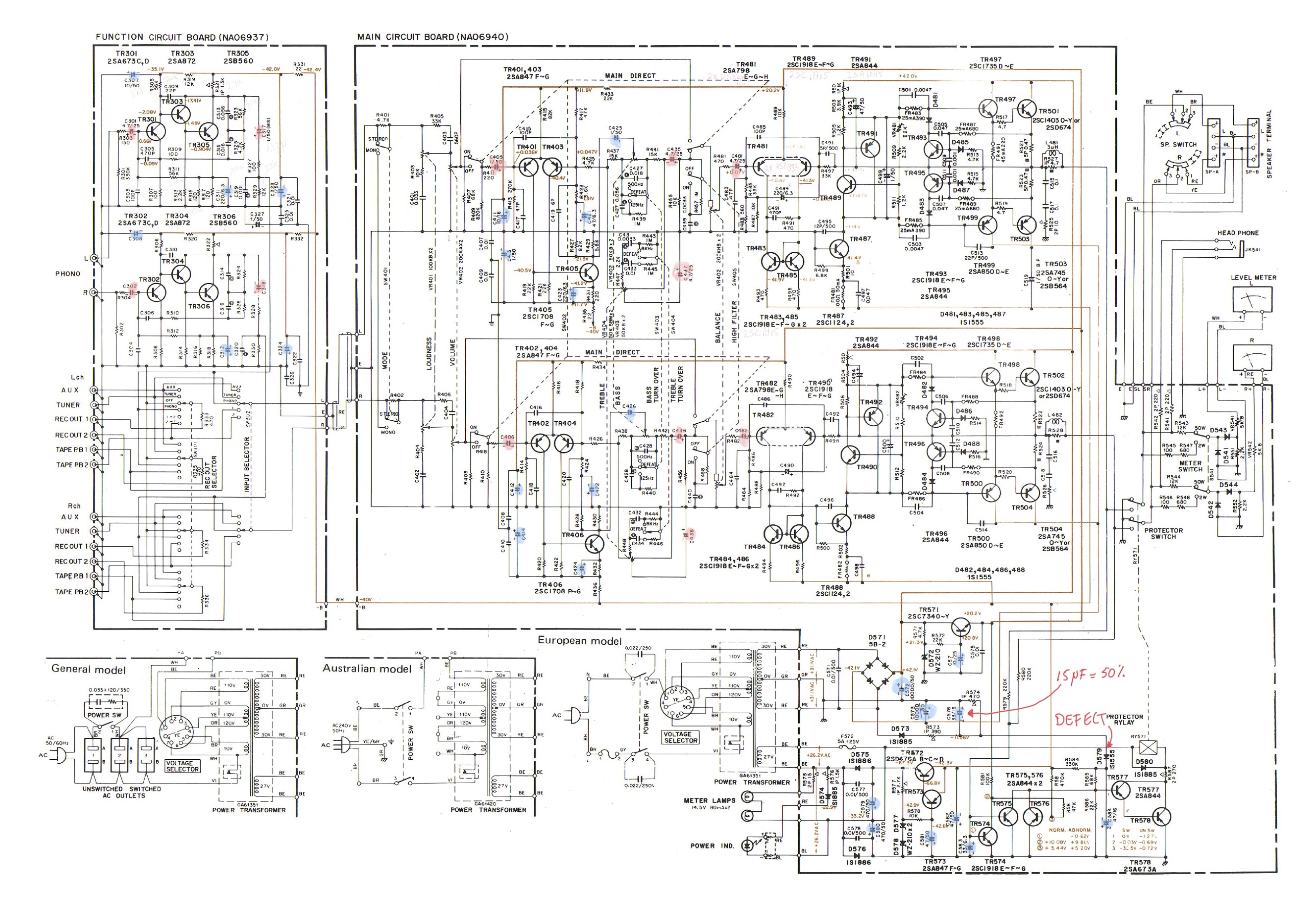

Over de Yamaha CA-710 is niet zoveel te vinden. Een schema en enkele reparatieverslagen. Na wat zoeken kwam ik erachter dat de CA-710 vrijwel gelijk is aan de Yamaha CA-610 versie 2 de zg CA-610 II. De service manuaal hiervan is wel gewoon te vinden en erg handig voor de reparatie. Het lastige van deze versterkers is dat de componenten niet met nummer op de printplaat vermeld staan.
Zoals te lezen kende deze versterker nogal wat uitdagingen en heb ik enkele keren op het punt
gestaan af te haken. Maar nu hij weer goed werkt ben ik alle ellende snel vergeten en kan gaan luisteren naar zijn mooie klanken en prachtige uiterlijk.

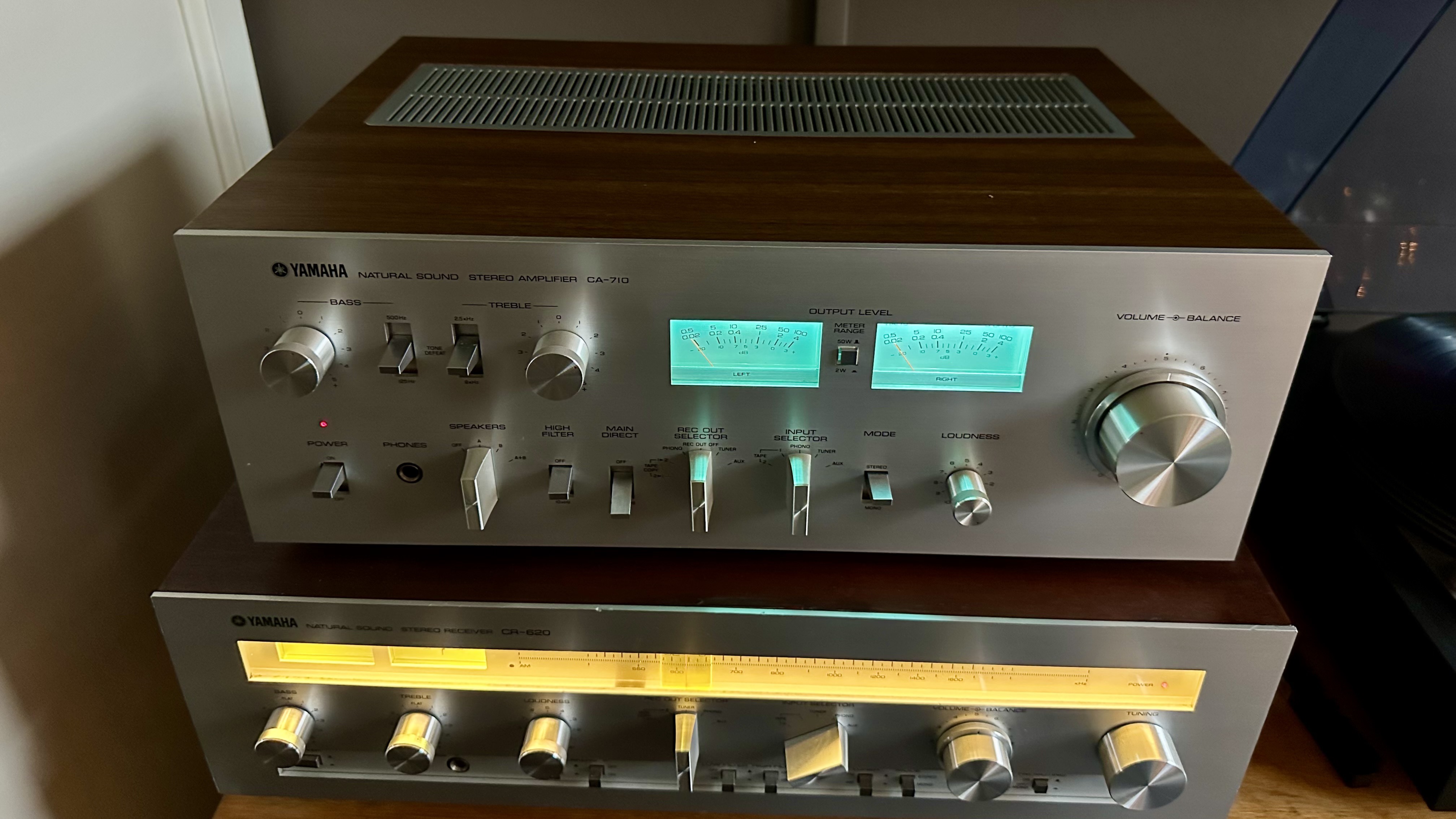

Hoe klinkt deze CA-710 versterker uit eind jaren 70?

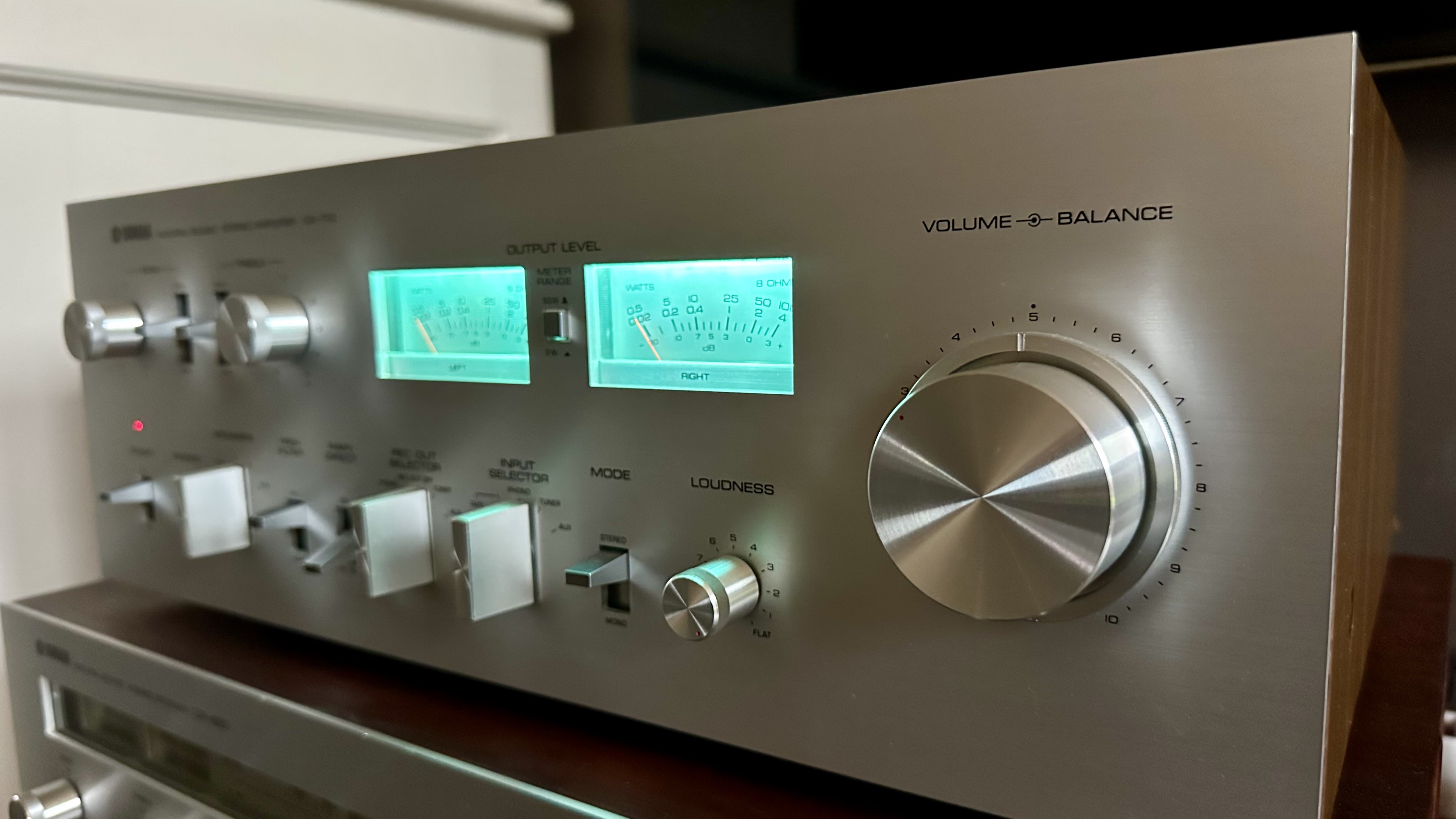

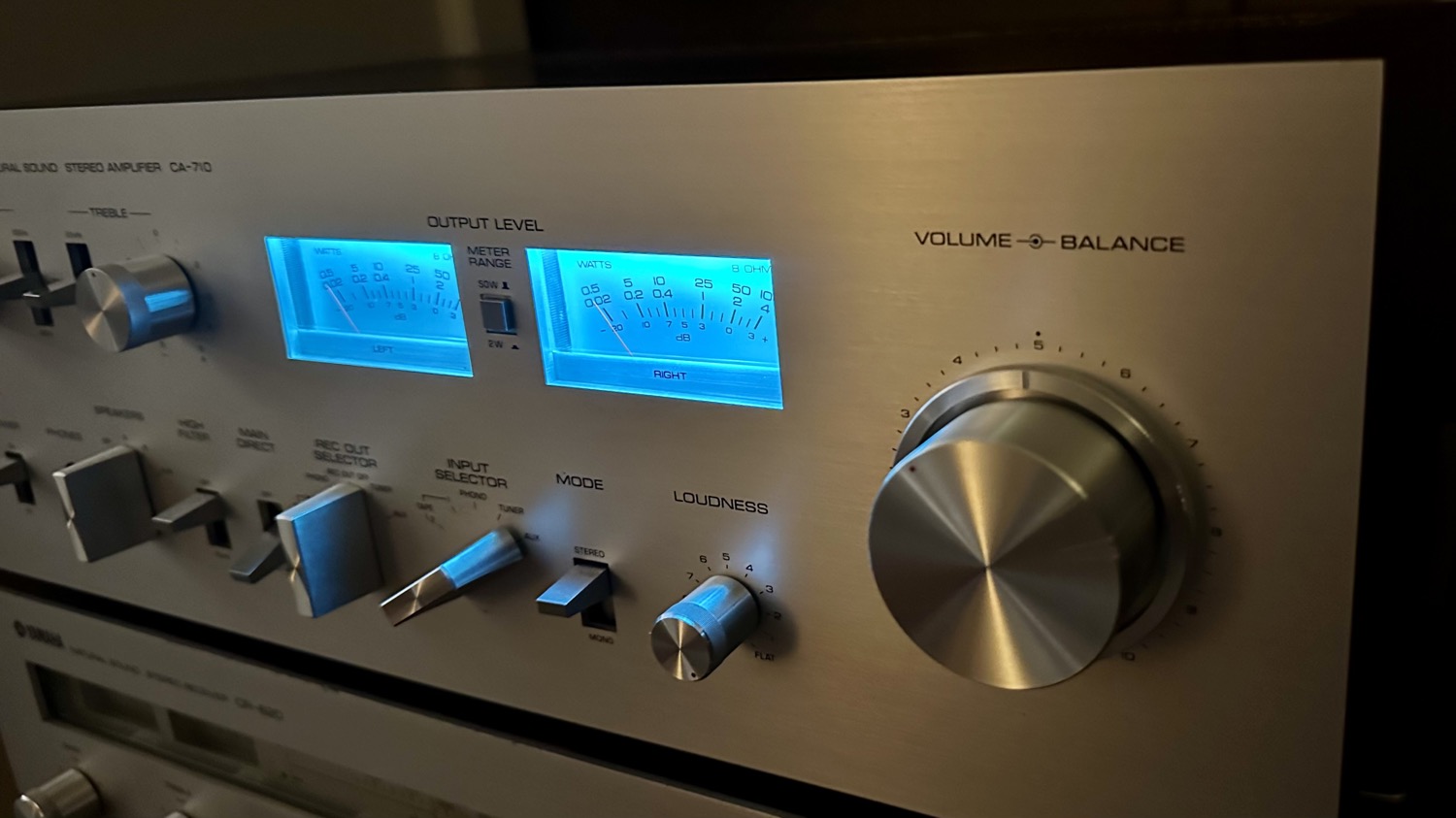

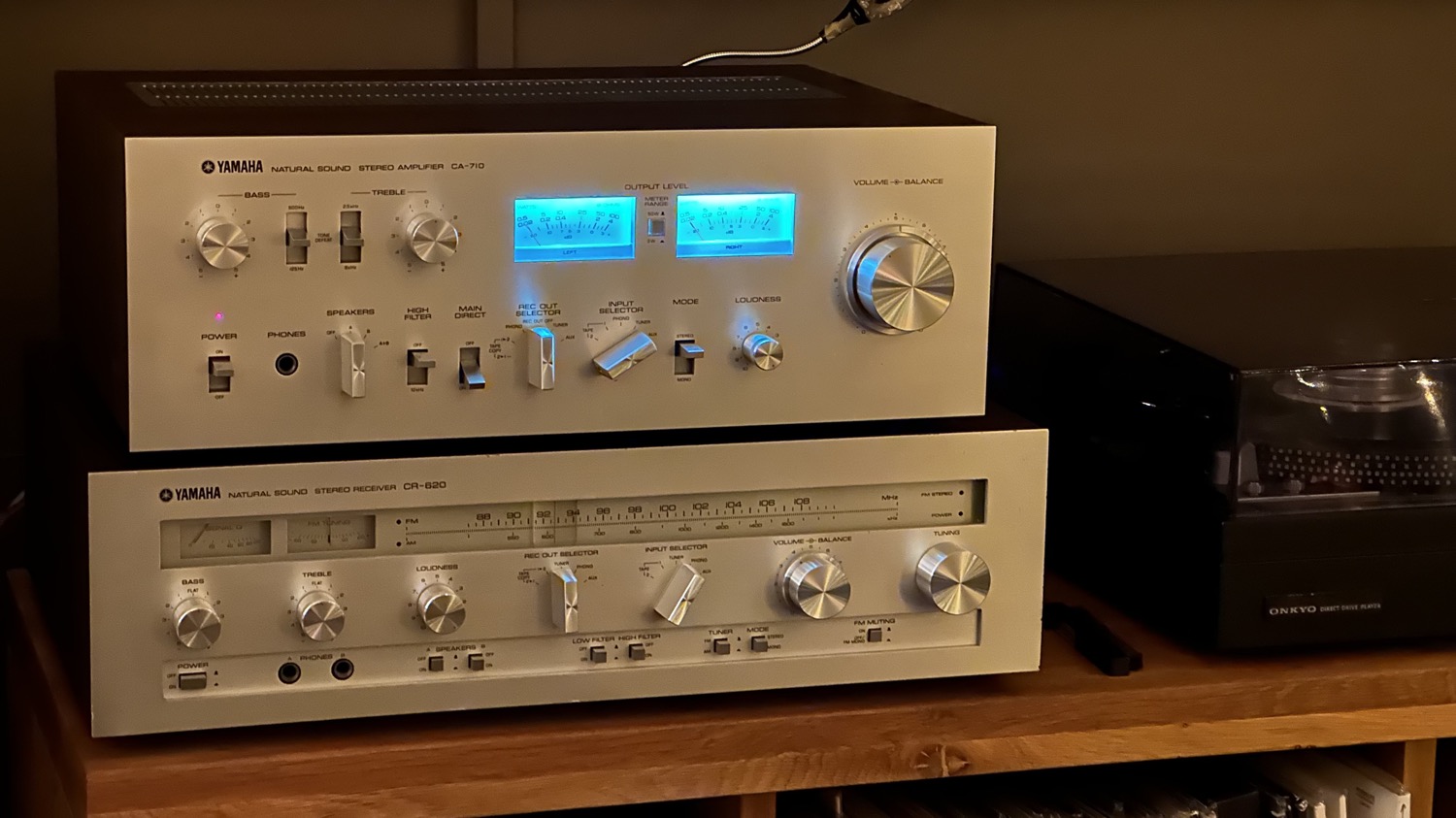

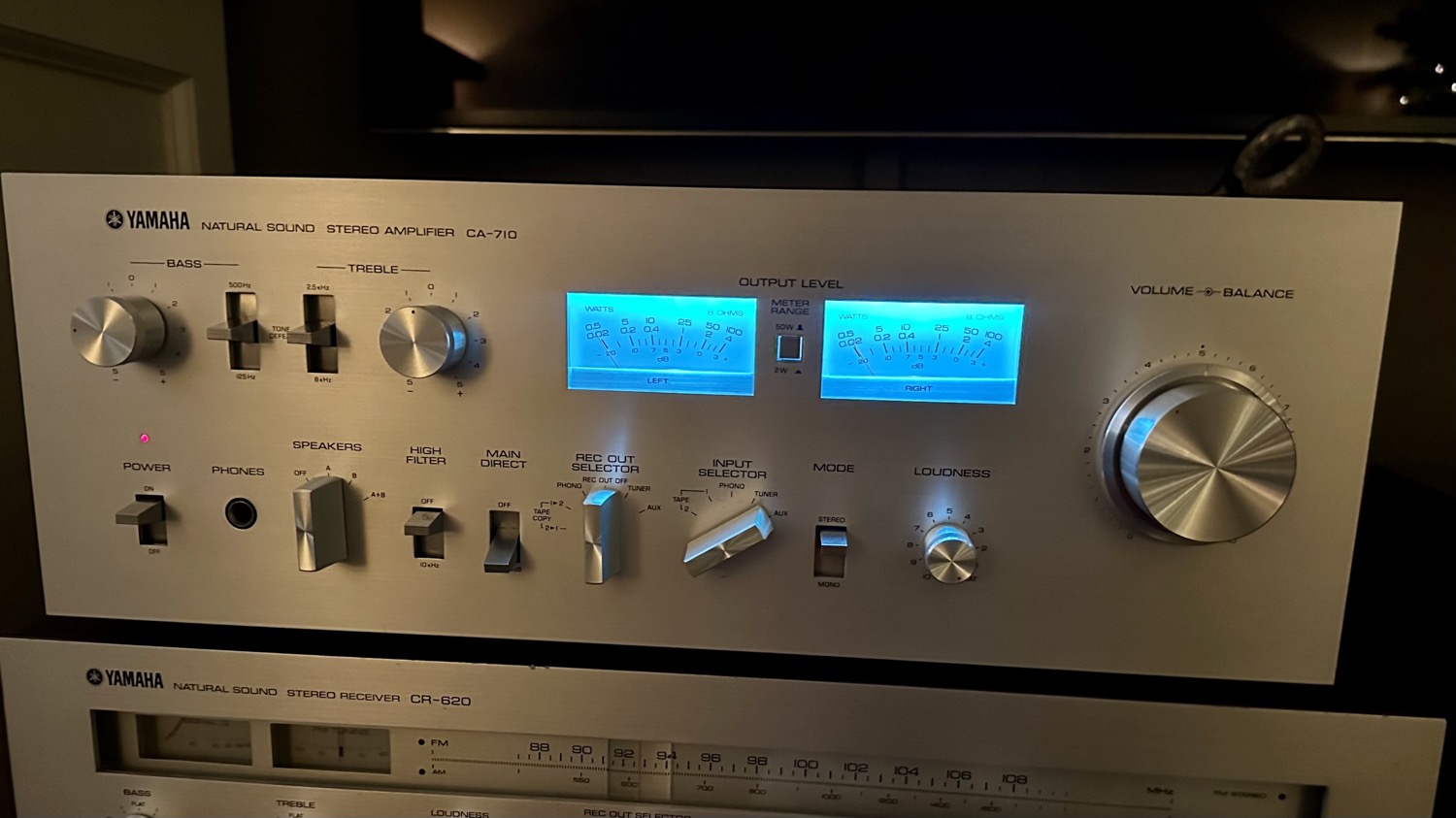

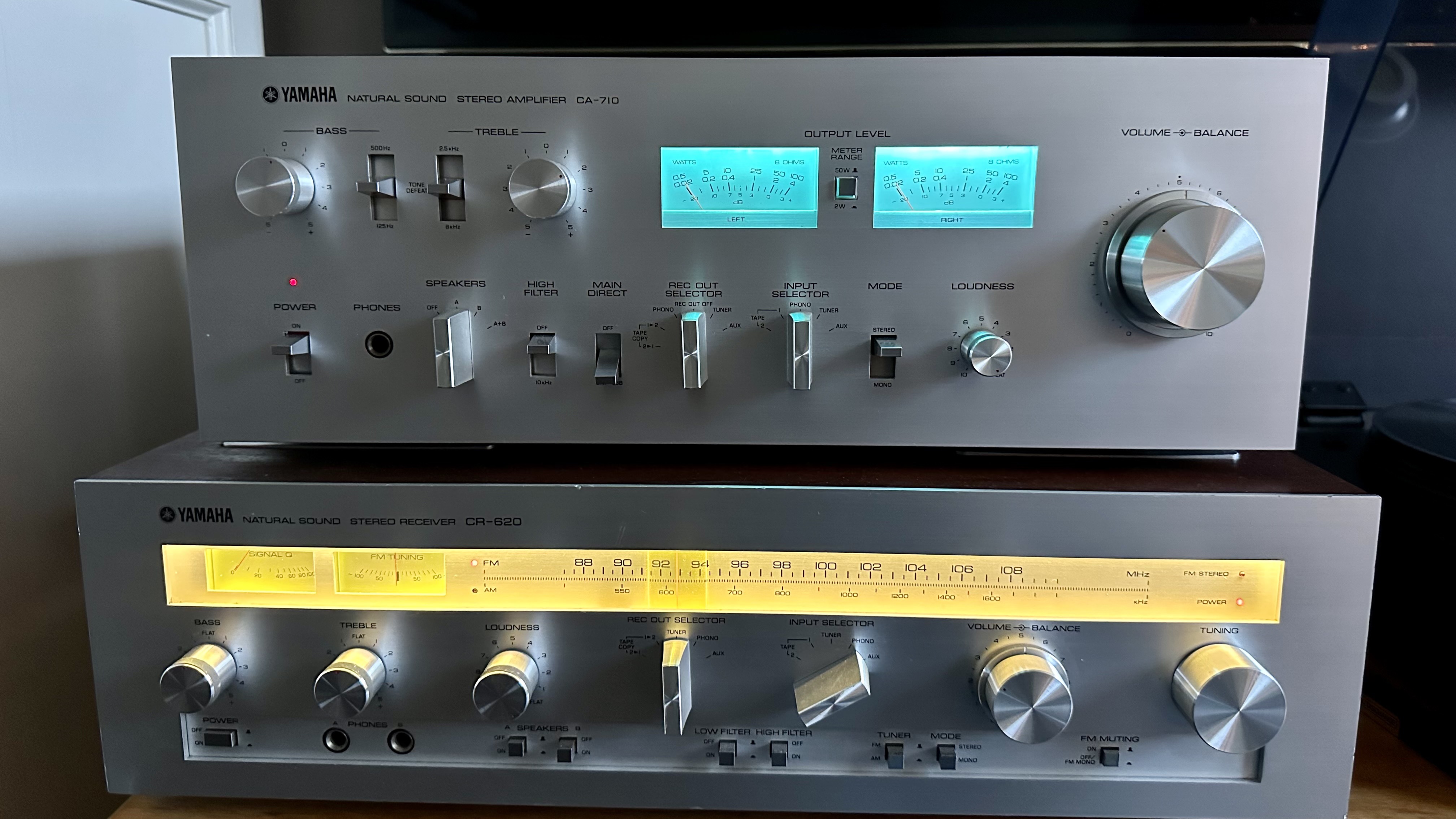

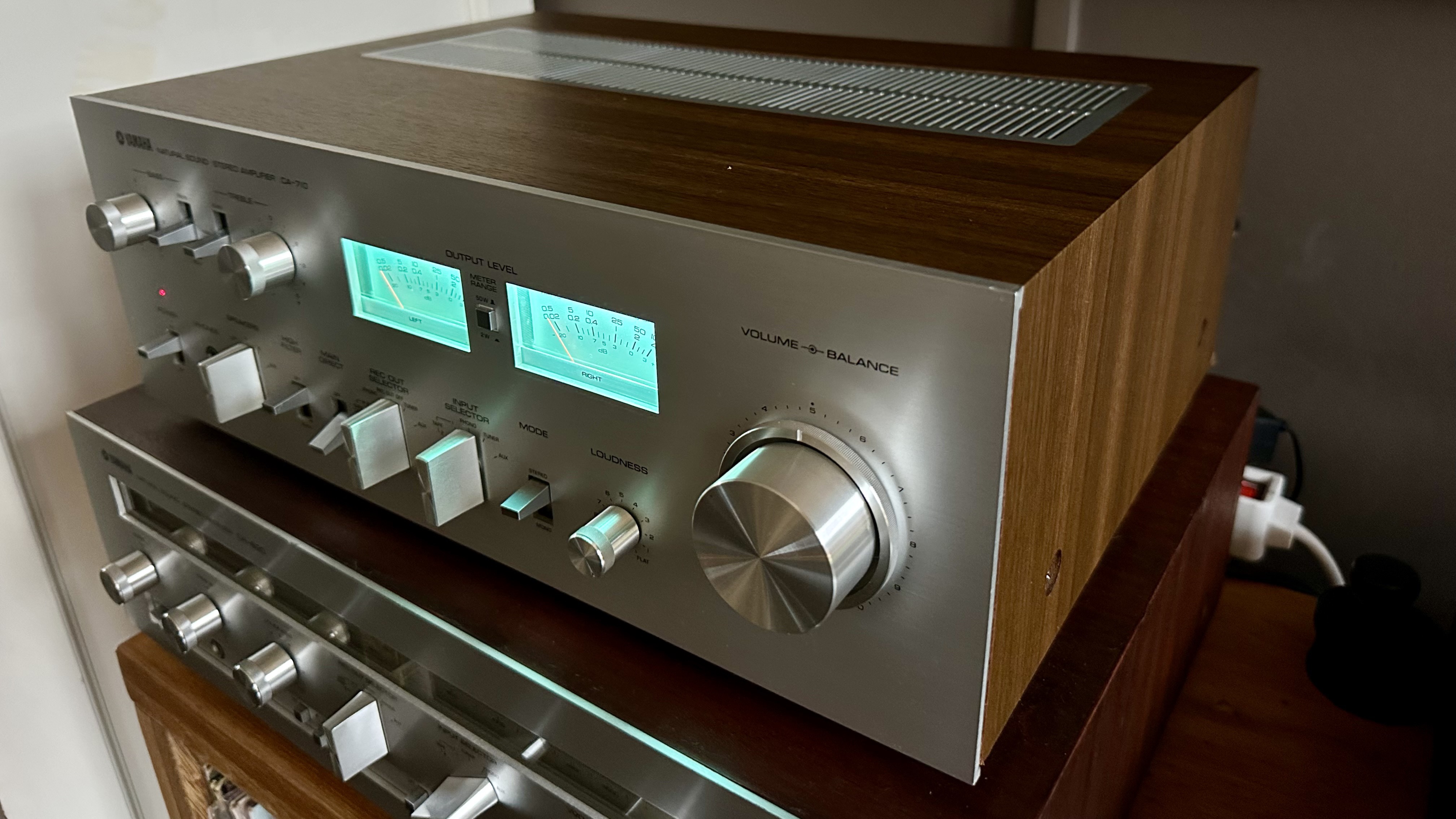

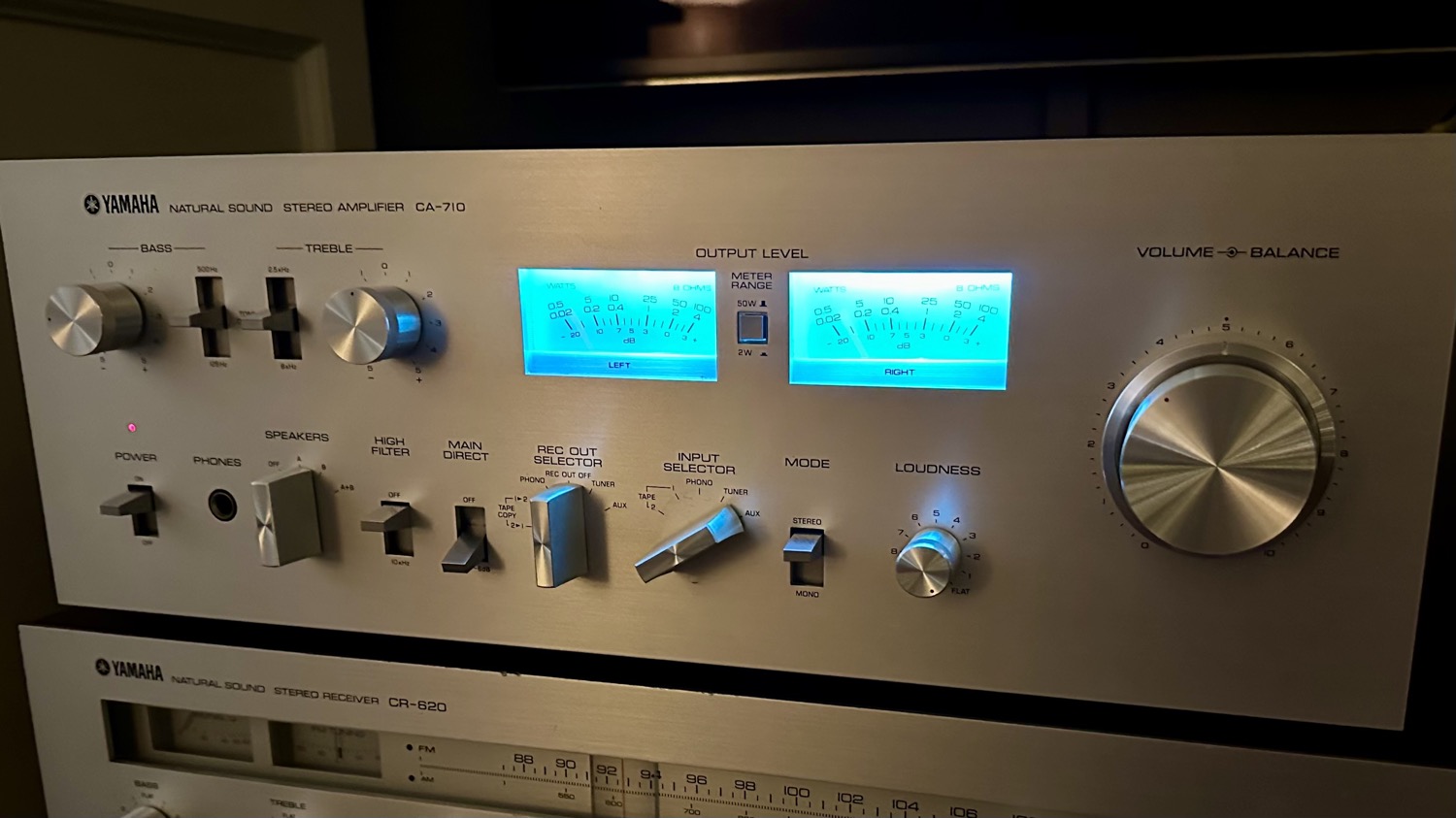

De schakelaar gaat op ON, de zacht blauwe verlichting van de VU meters gaat aan en na vier seconden klinkt het luidspreker relais met een zachte tik aan.

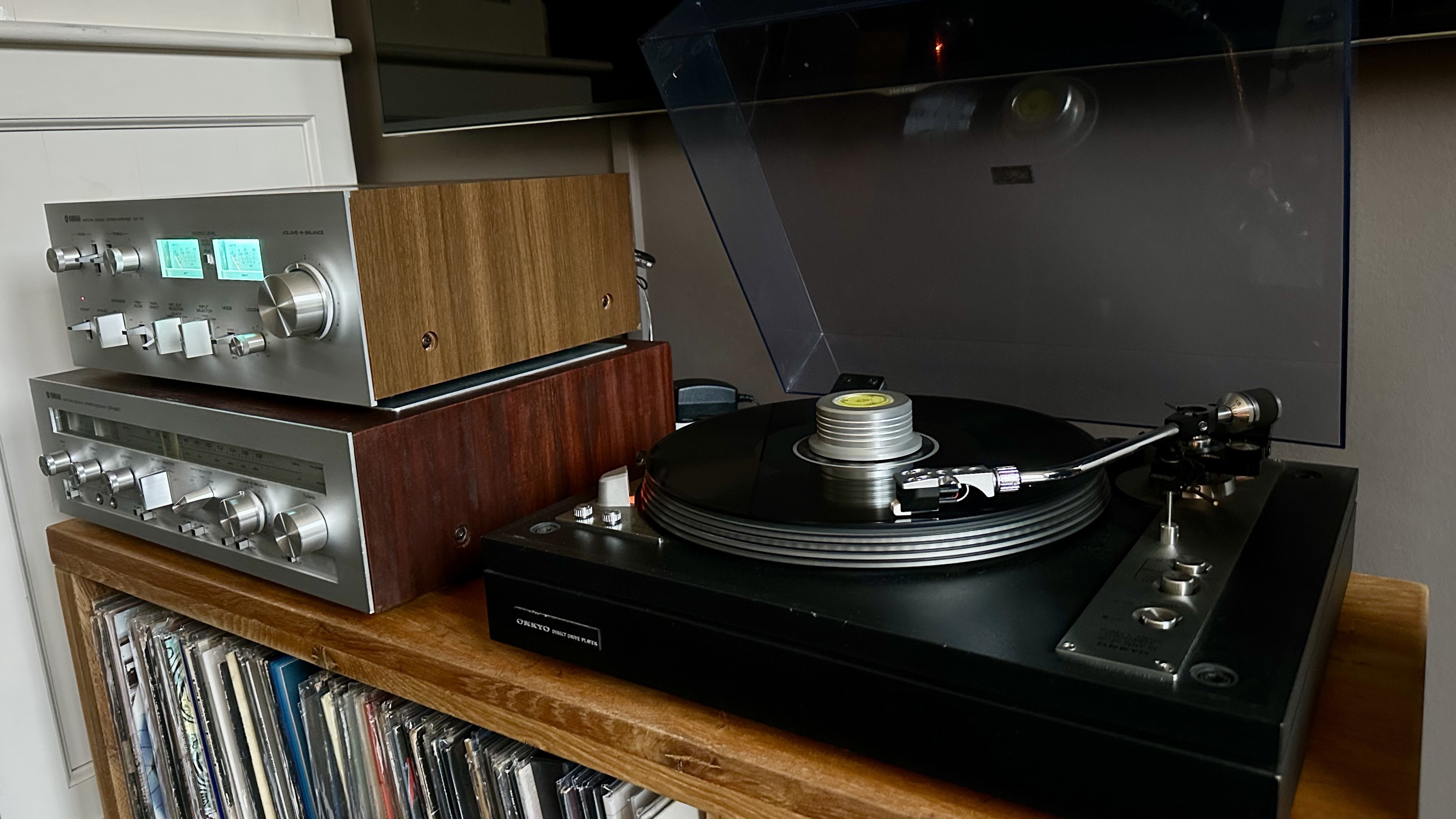

Met de nieuwe LP TEXAS MOON van KHRUANGBIN & LEON BRIDGES op de platenspeler en de input op Phono kon het luisteren beginnen. Na deze LP volgen nog wat andere bekendere platen om een goede indruk te krijgen van de versterker een alle aanpassingen. Ik had gelezen dat de phono versterker niet geweldig was maar tot op heden vindt ik het erg lekker klinken.
Dan maar door naar de AUX ingang met daarop de NoBoss converter/streamer. Ook dit klinkt gewoon erg lekker. Precies zoals je van een 1978 Yamaha verwacht. Warm maar niet te warm, zacht hoog en heerlijk midden. Vergelijk ik hem, in gedachten, met de CA-1010 dan is die toch echt weer een stap hoger. Het gaat dan niet direct om vermogen maar om het totaalbeeld en het gemak waarmee deze grote broer kan spelen.
Resume: Weer een pareltje van een versterker die ik voor langere tijd als standaard versterker wil gaan gebruiken.
