YAMAHA
CA-610 + CU-610

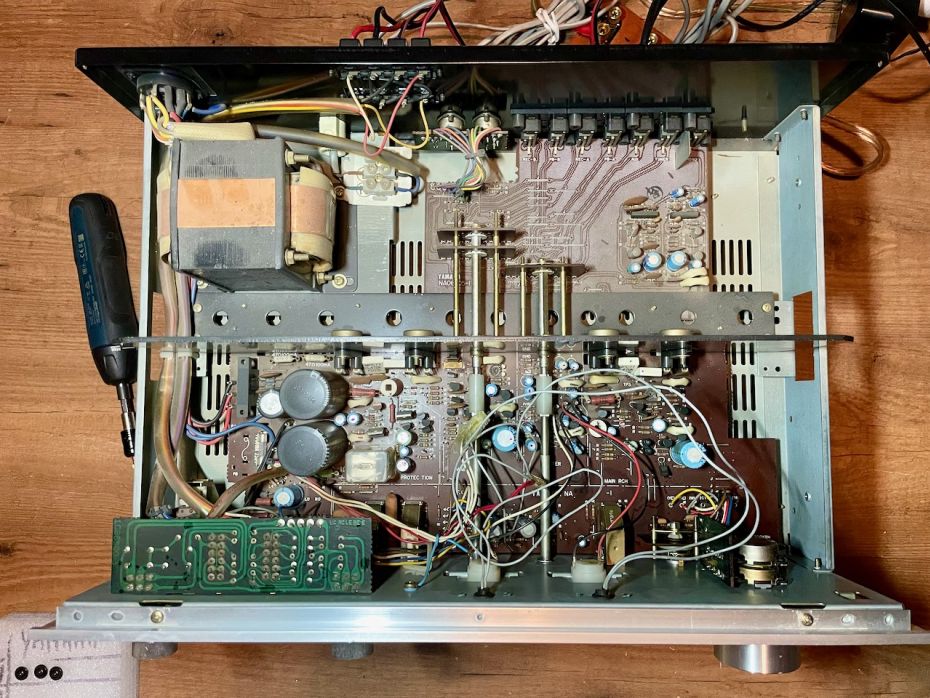

YAMAHA CU-610 VERSTERKER OPEN

Klacht:

Volume potmeter is slecht. Knoppen kraken.

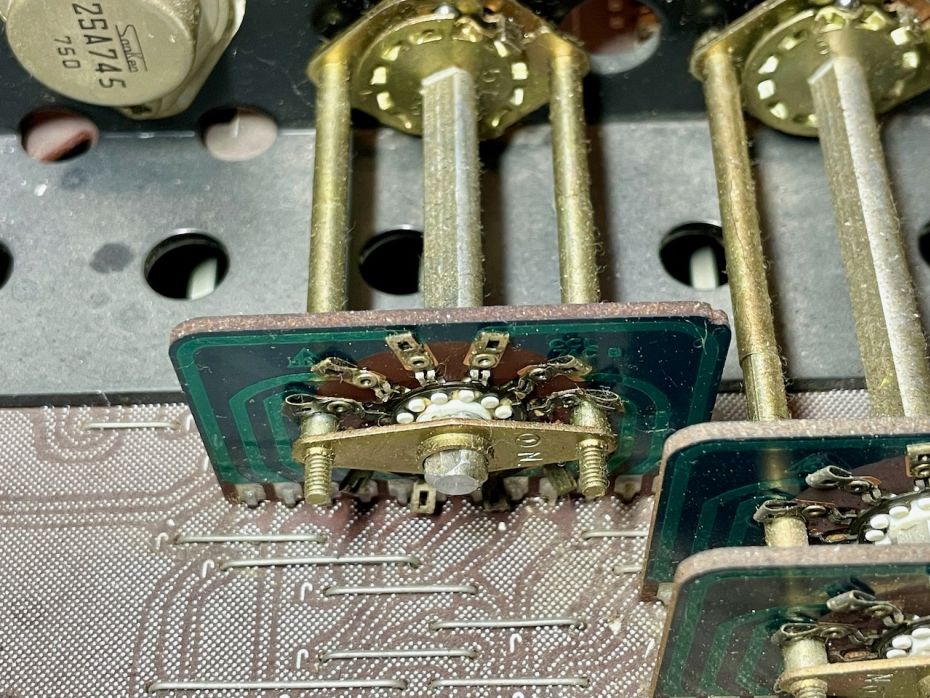

Yamaha schakelaars

Diagnose:

  1. Wat een prachtige versterker
  2. Ook na twee keer kijken blijft hij erg mooi.
  3. Volumeknop moet nagekeken worden en ultrasoon gereinigd worden.
  4. Signaalcondensatoren doormeten en vervangen
  5. Volledig reinigen

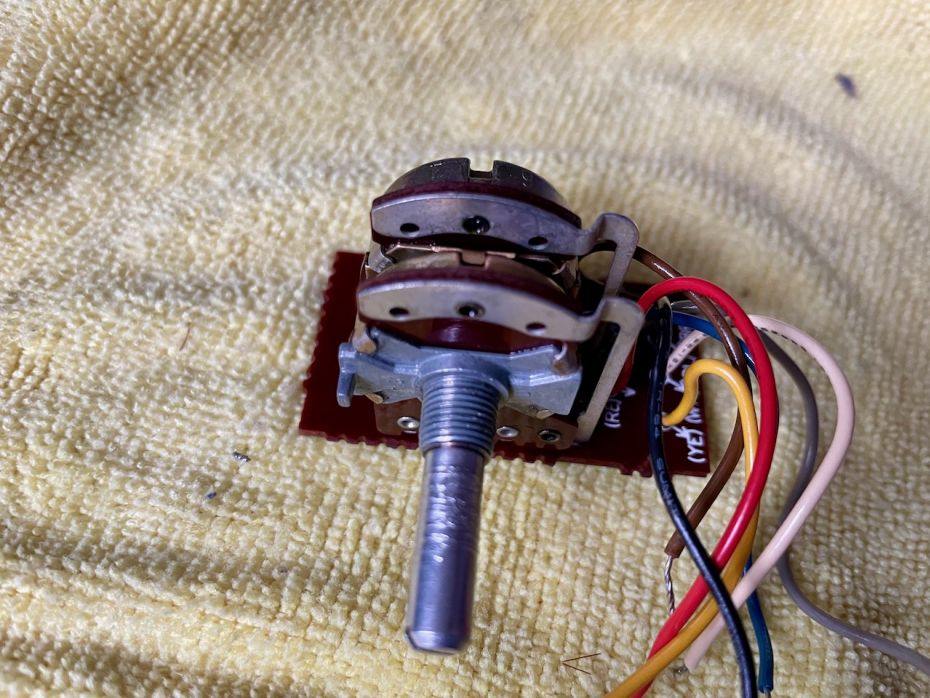

Volume Potmeter van Yamaha CA-610

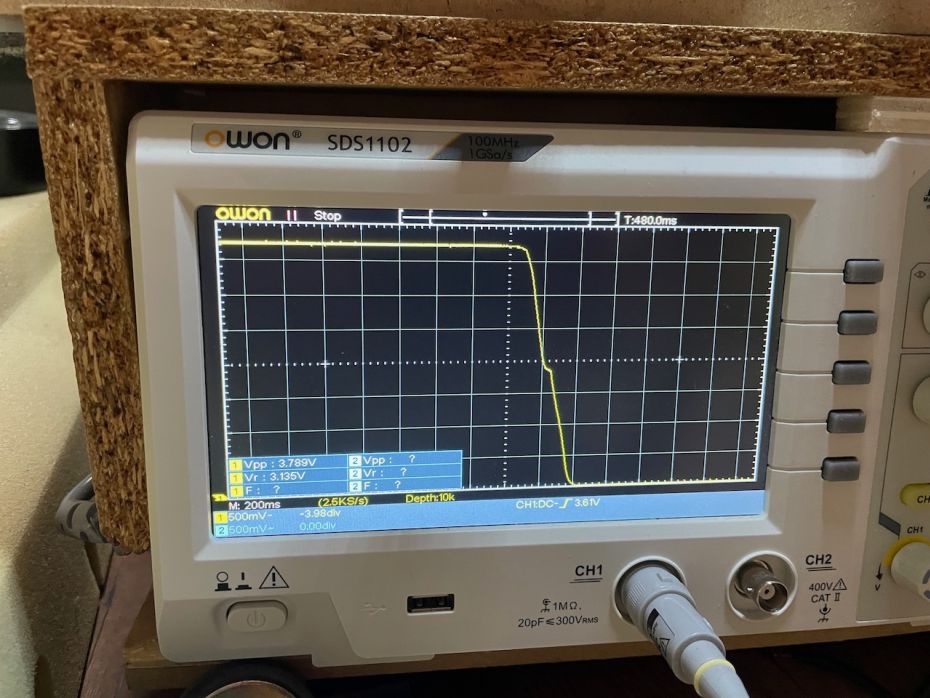

Doormeet resultaat na ultrasoon reinigen van potmeter.

Reparatie:

  1. VR501, 2x 50K volume potmeter uitgesoldeerd en in het ultrasoonbad gereinigd. Daarna met Deoxit ingespoter ter bescherming.
  2. Met ruim 3 volt de potmeter doorgemeten. De "hobbel" halverwege de meting heeft waarschijnlijk met de middenaftakking te maken.
  3. Overige schakelaars en potmeters gereinigd met Deoxit.
  4. C701 en C702 vervangen door een Wima condensator. Schema geeft een 0,47uF aan maar de versterker had een 1uF versie geinstalleerd. Dus voor de Wima ook een 1uF versie gekozen.
  5. Bias afgeregeld.
  6. De defecte VU meter lampjes voorzien van originele gloeilampjes.
  7. CT-610 tuner: Ook deze voorzien van twee nieuwe lampjes. Ook hier de schakelaars en potmeter schoongemaakt.

Eindoordeel:

Mijn tweede Yamaha CA-610 versterker ter reparatie. Ook deze tweede is een plaatje om te zien. Uiterlijk vrijwel in nieuwstaat. De bijpassende CT-610 tuner is van een zelfde kwaliteit.

Dit keer geen volledige recap maar alleen de noodzakelijke condensatoren vervangen.

De set aangesloten en weer genieten van de kwaliteit. Een heerlijk strak warm laag en zijdezacht midden en hoog. Een heerlijke versterker om uren naar te luisteren.
