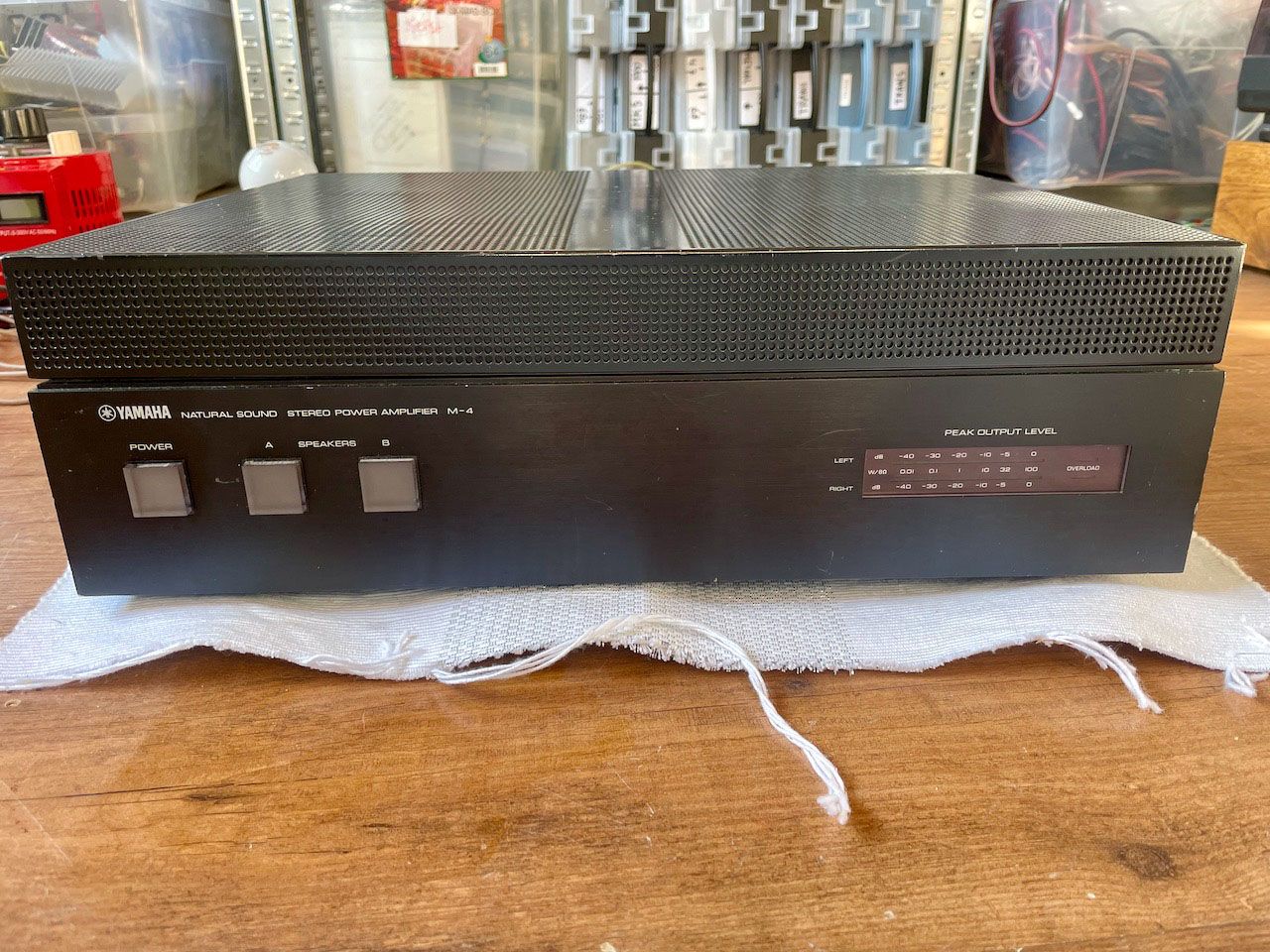

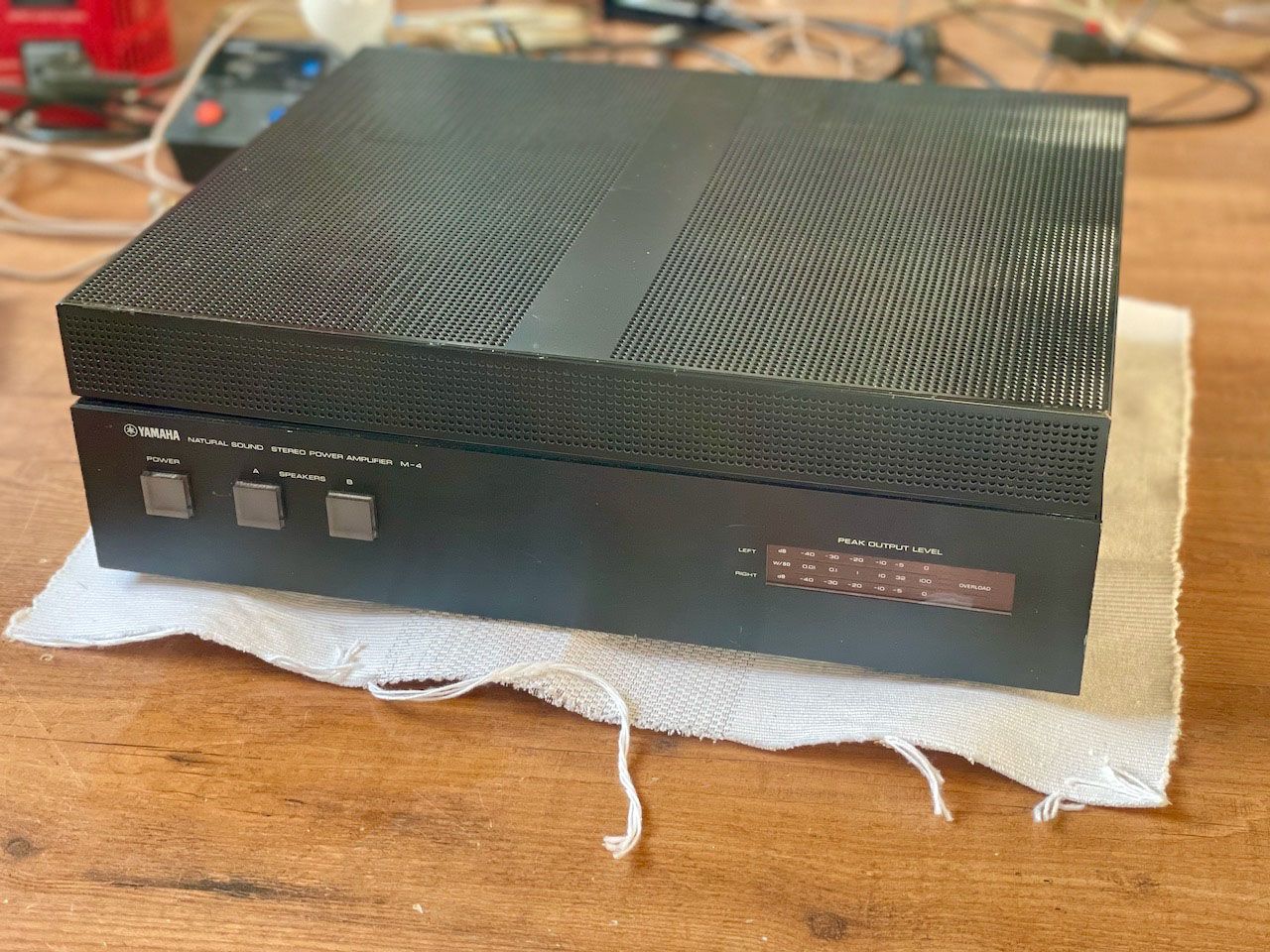

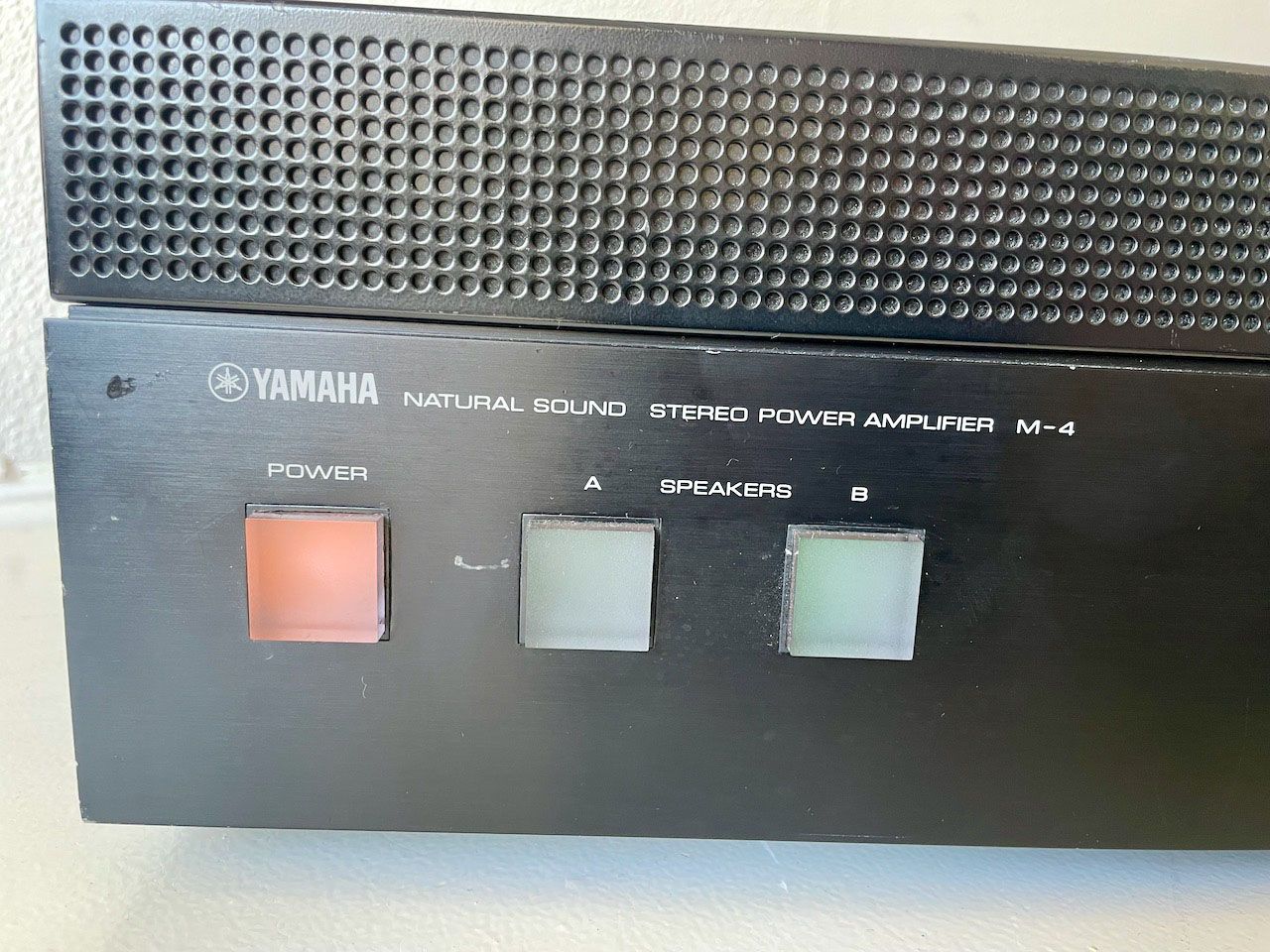

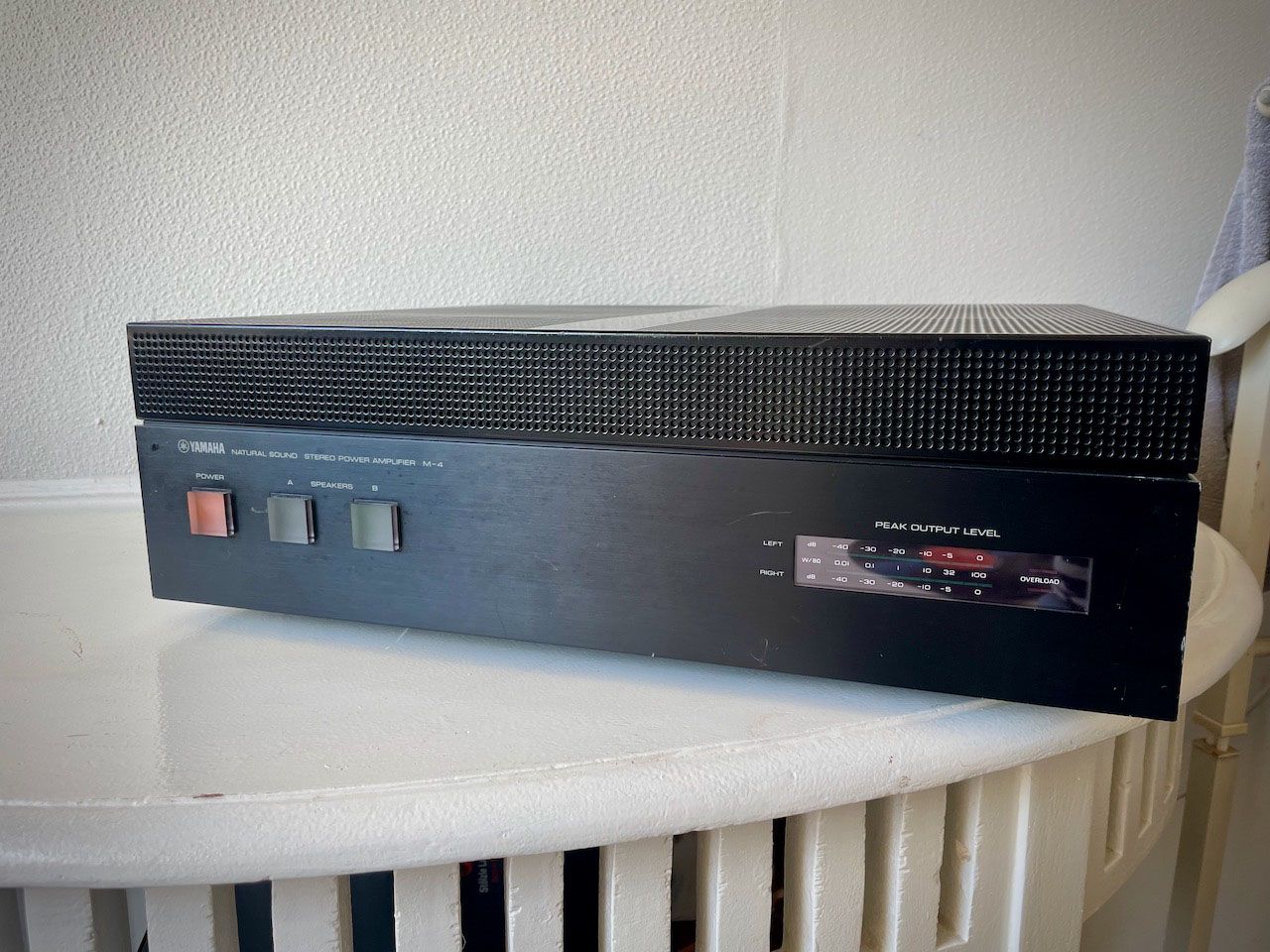

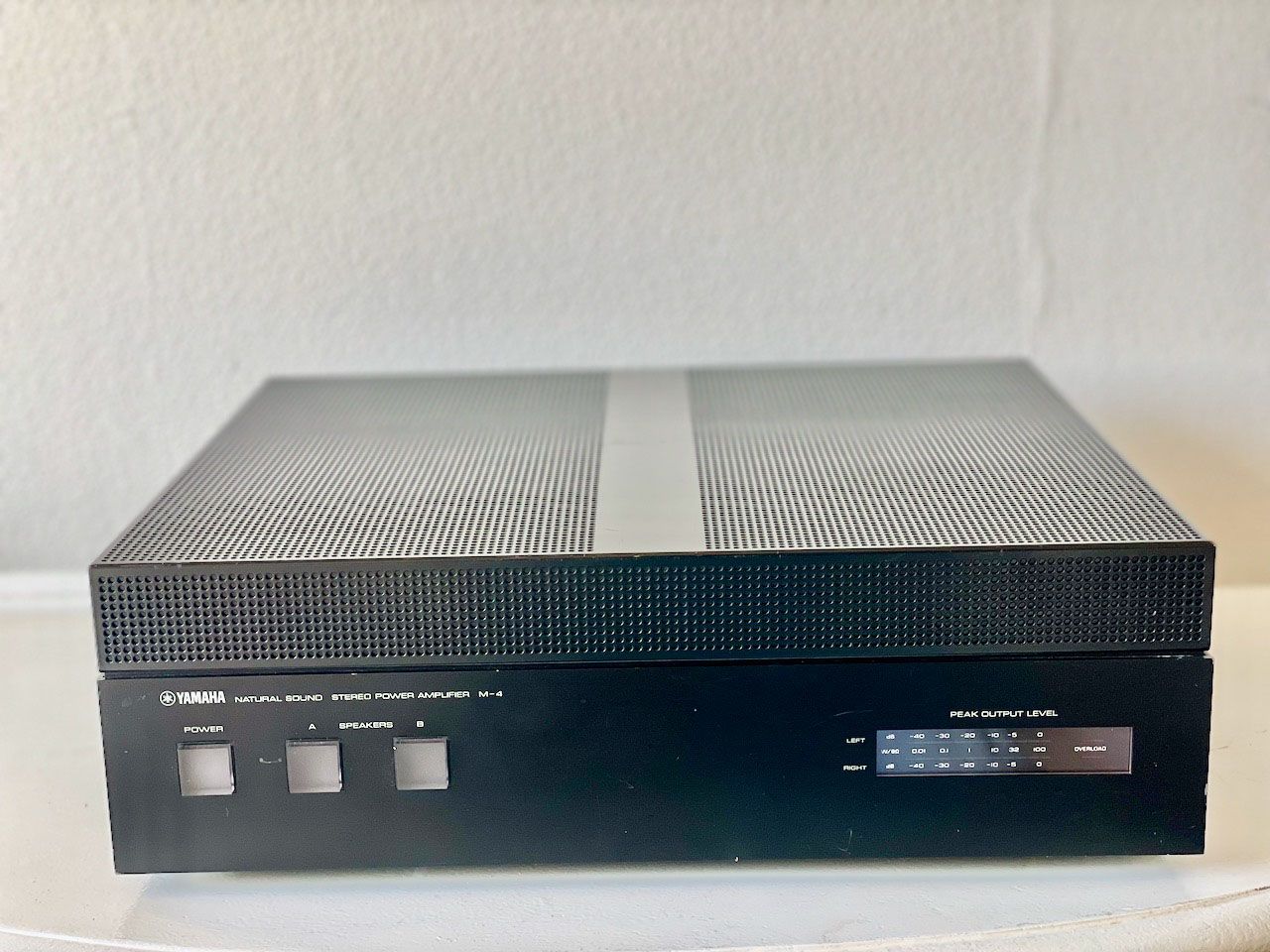

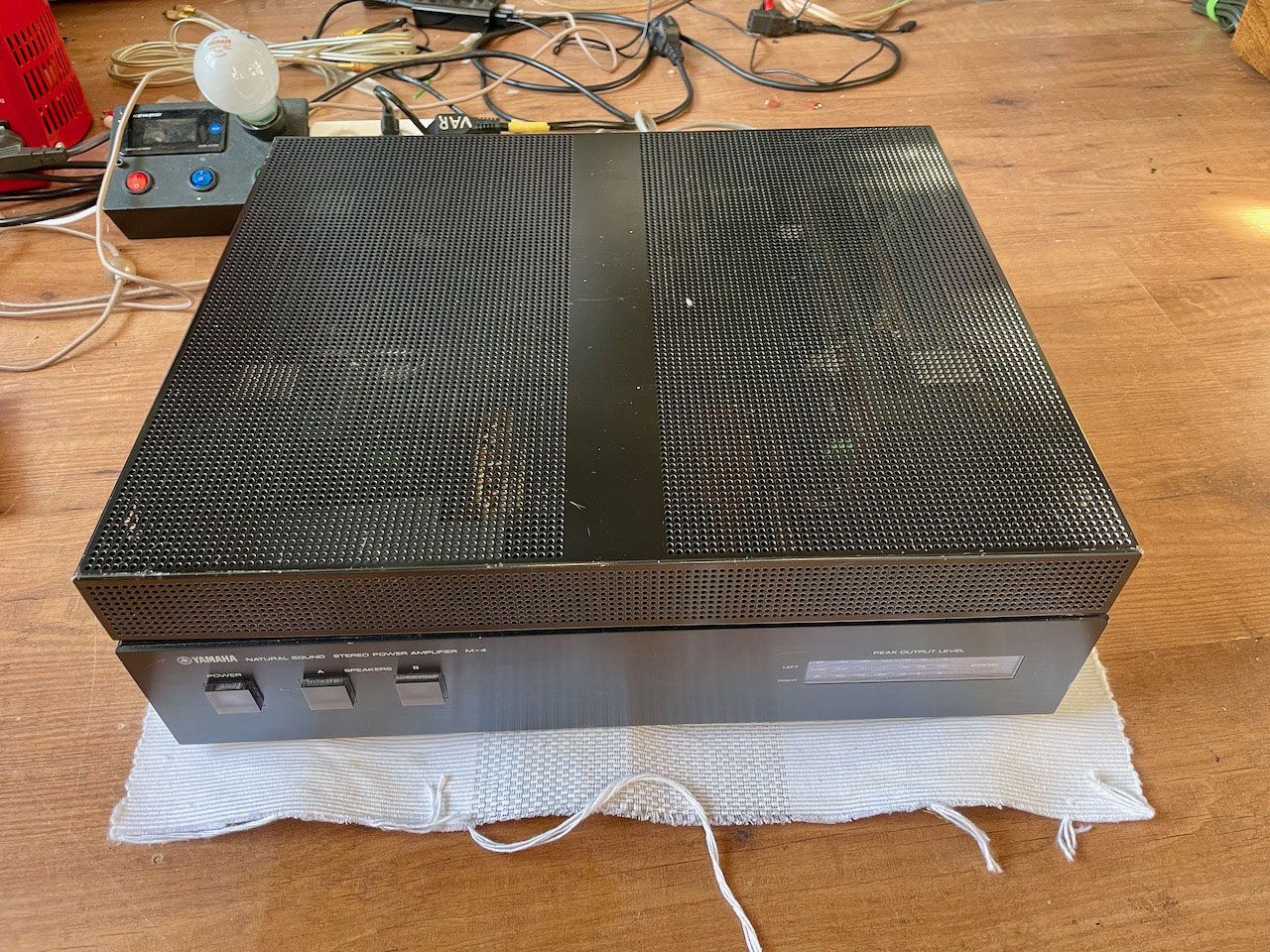

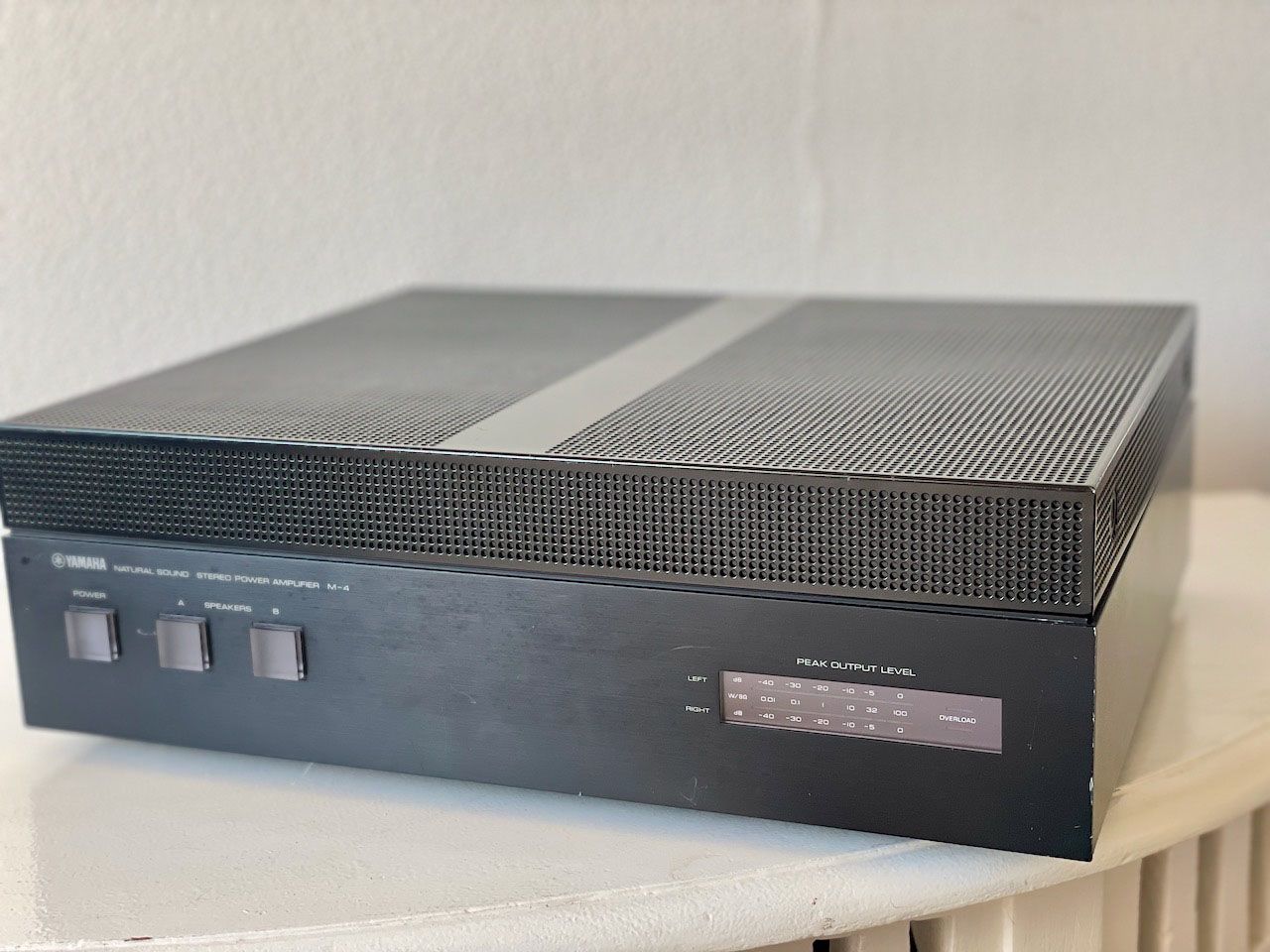

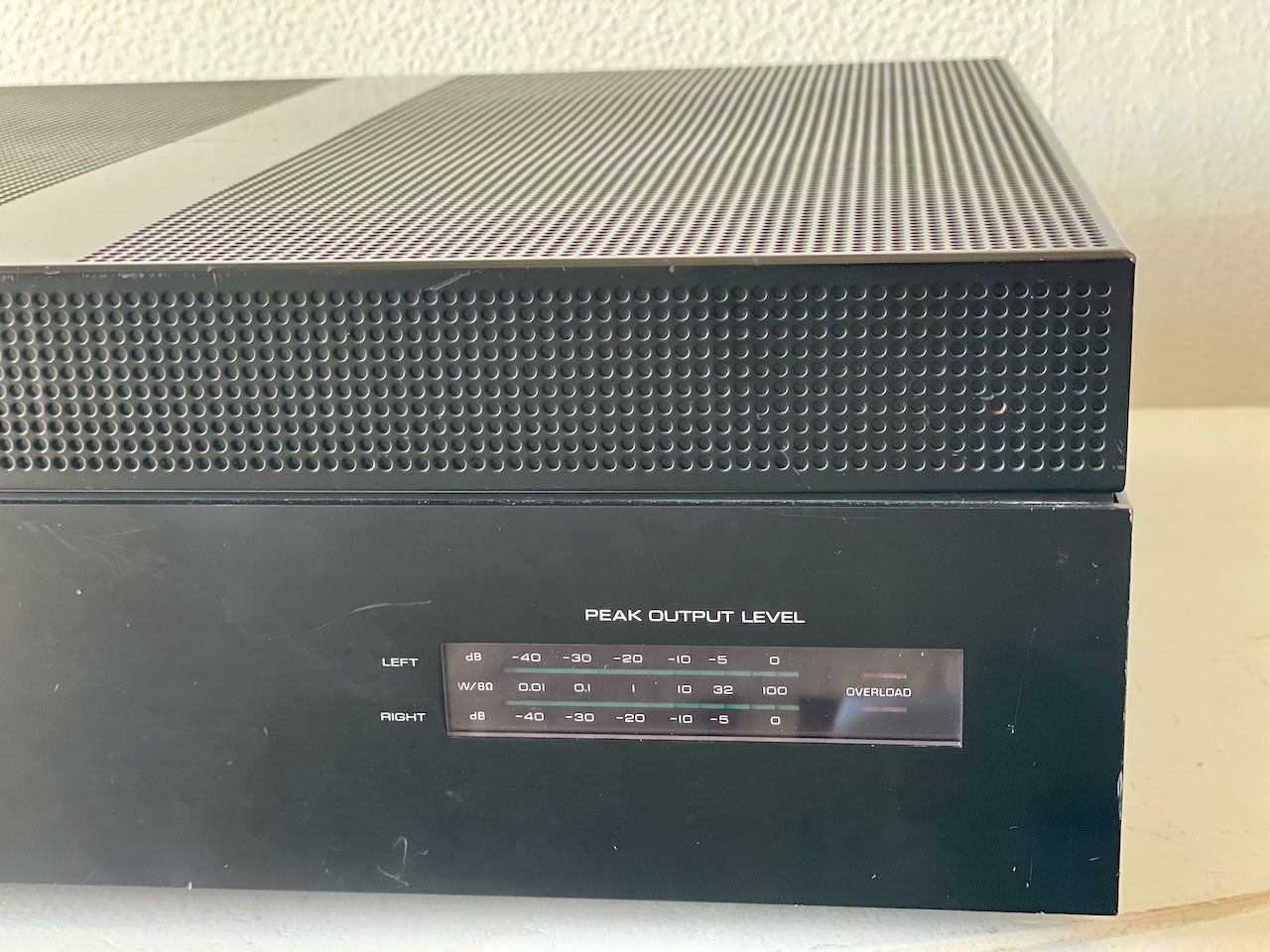

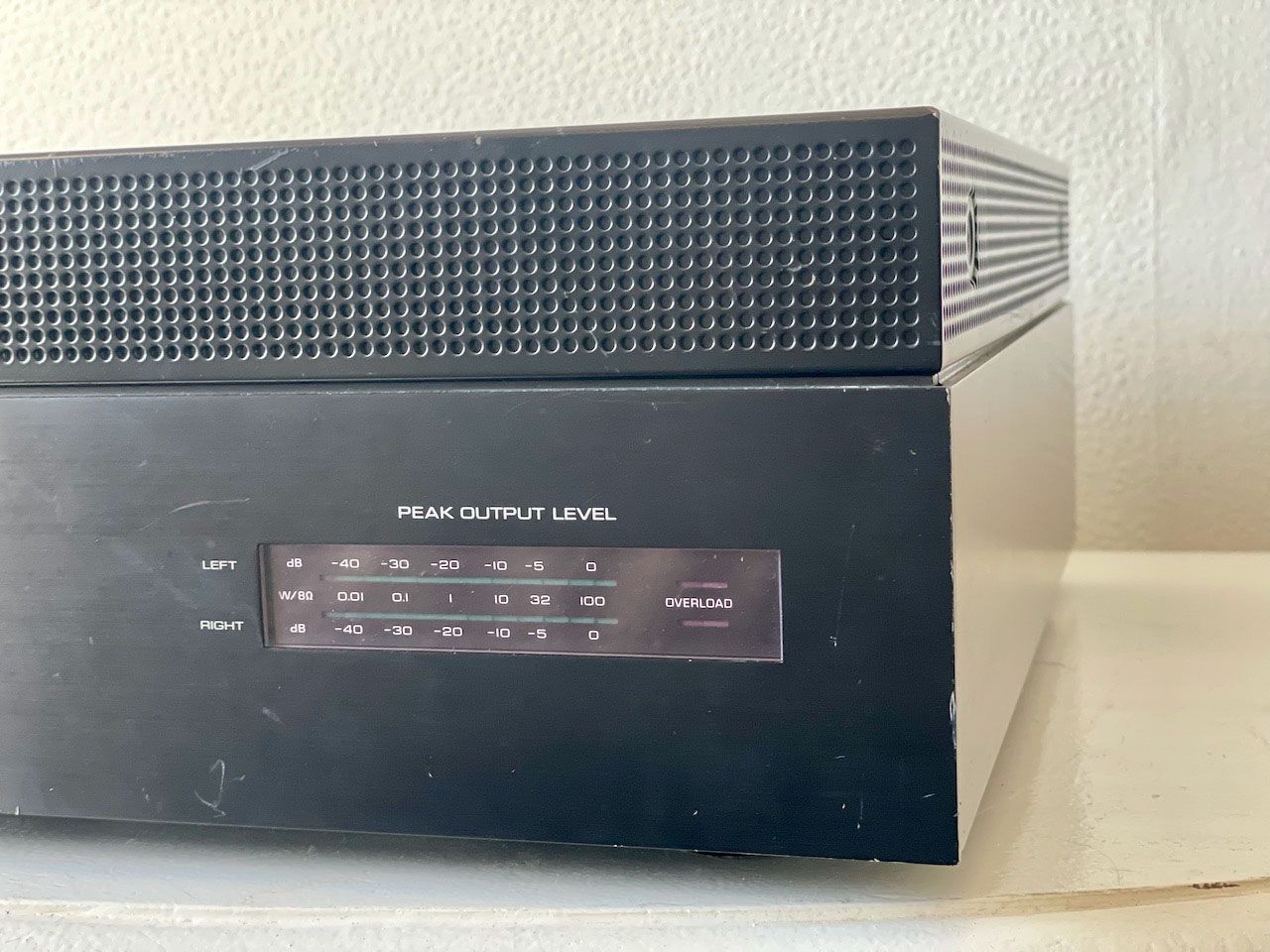

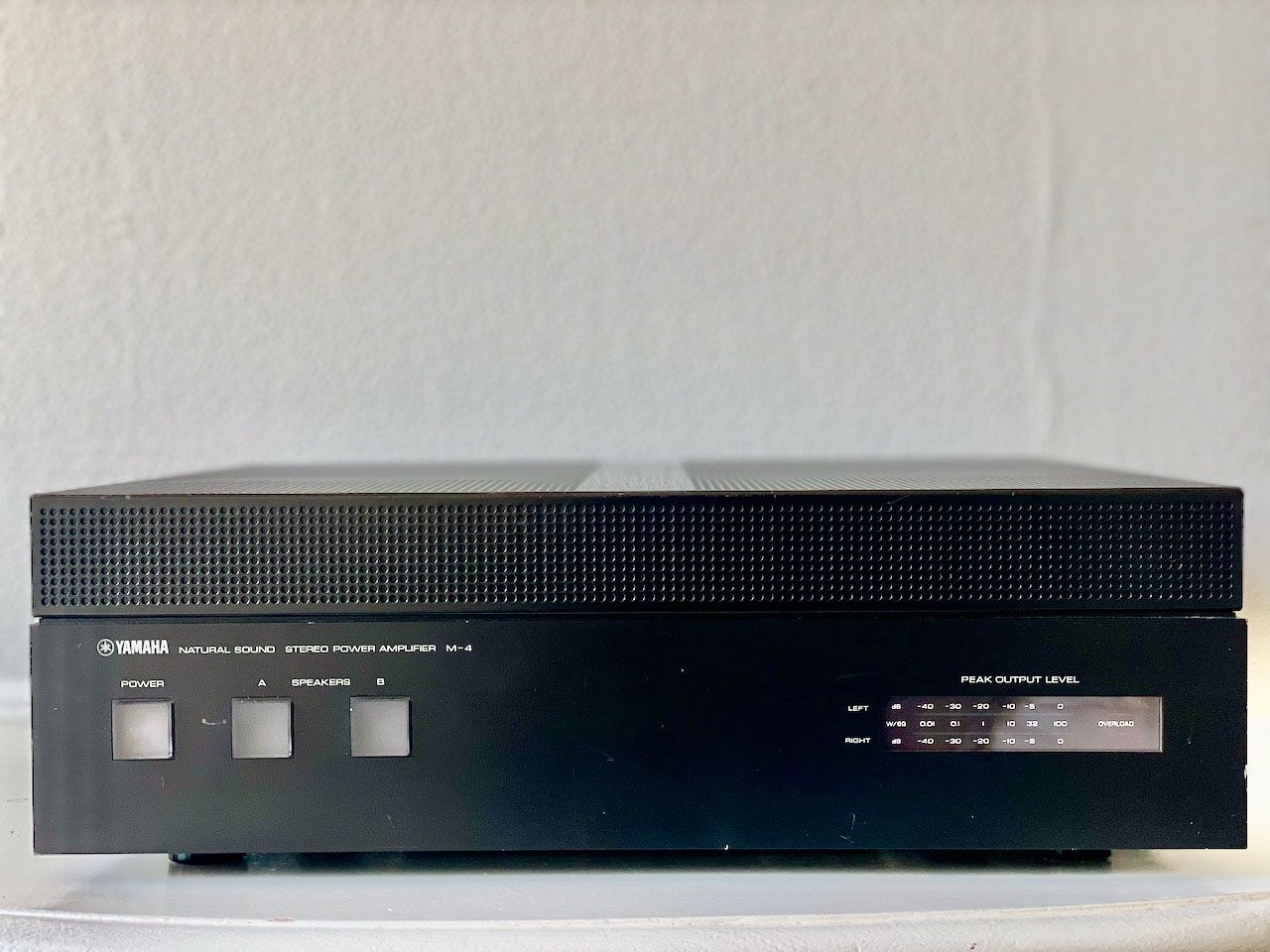

YAMAHA
M-4
![Cinch ingangen van deze Yamaha M-4 zijn kapot](/templates/yootheme/cache/45/Yamaha_M-4_reparatie_cinch_5-45f9130c.jpeg)
Klacht:
De Cinch ingangen storen enorm. Slecht contact?

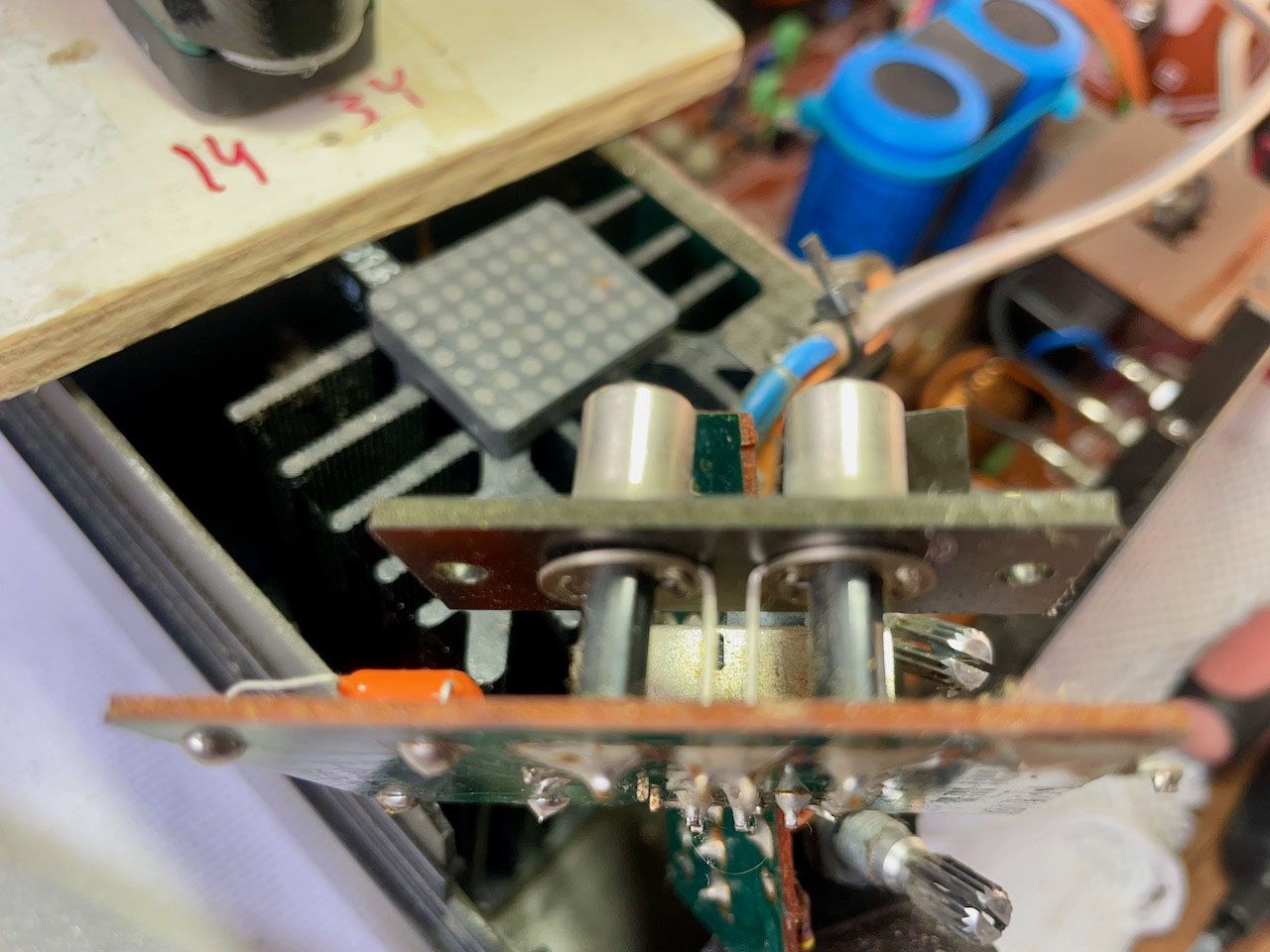

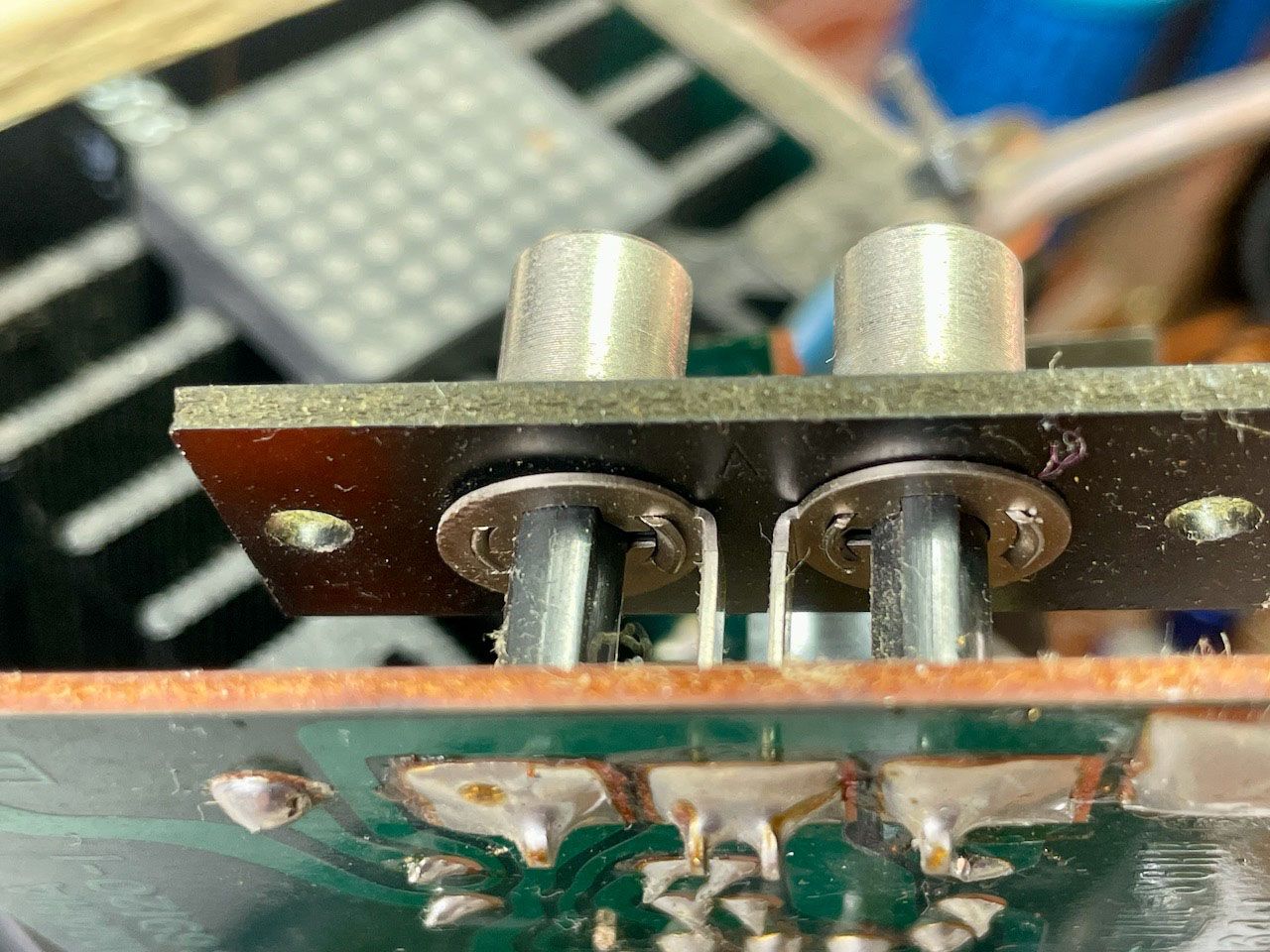

![Defecte cinch (tulp) contacten in de versterker](/templates/yootheme/cache/c0/Yamaha_M-4_reparatie_cinch_22-c0fea0d8.jpeg)
Diagnose:
- De cinch chassis delen zijn uitgelubberd.
- De toegepaste installatie zorgt ook voor veel stress op de printplaat tijdens het in- en uitsteken van de cinch connectoren.
- Ik had gehoopt deze originele delen te kunnen repareren maar helaas blijft de massa aansluiting los zitten.

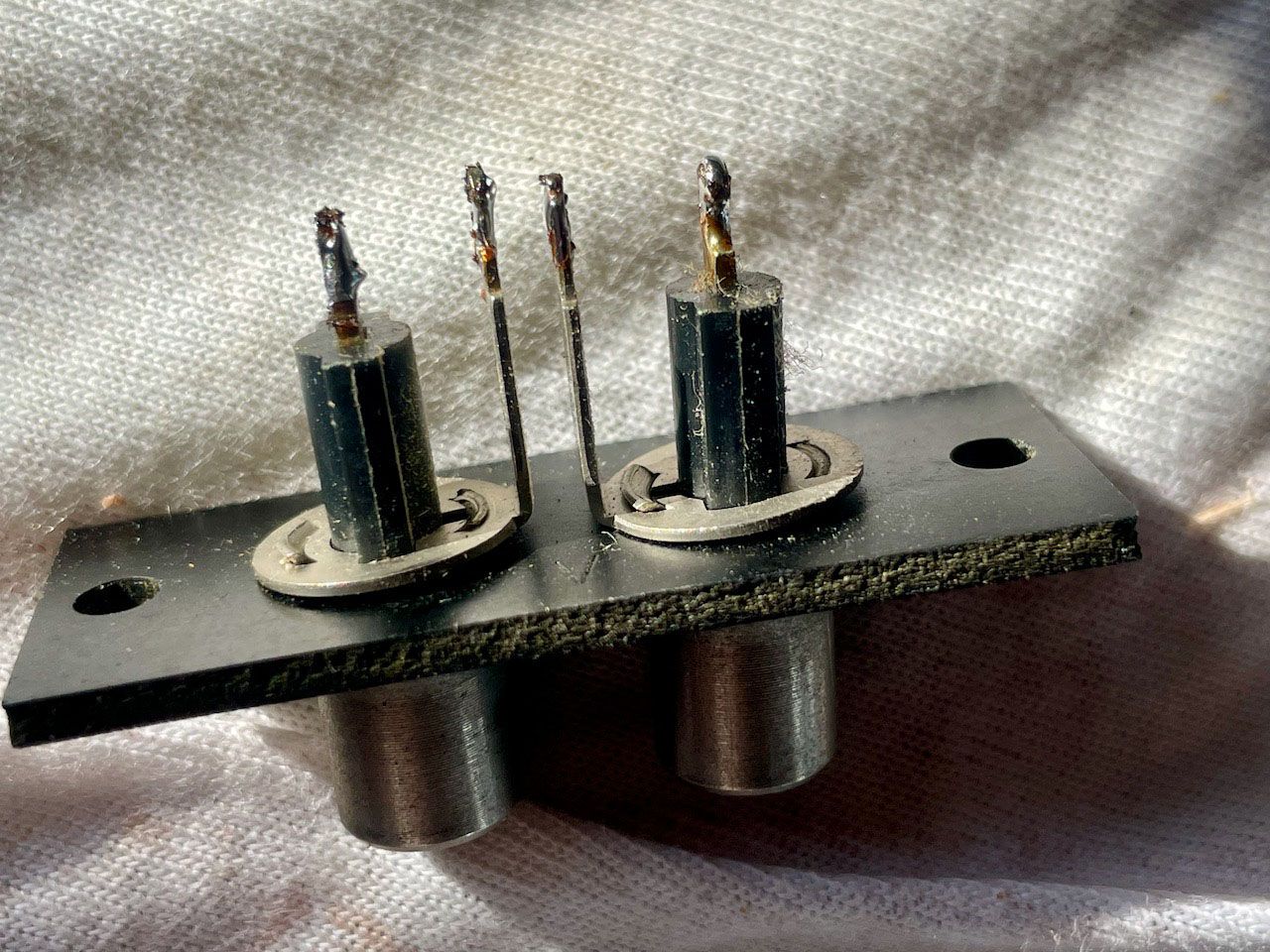

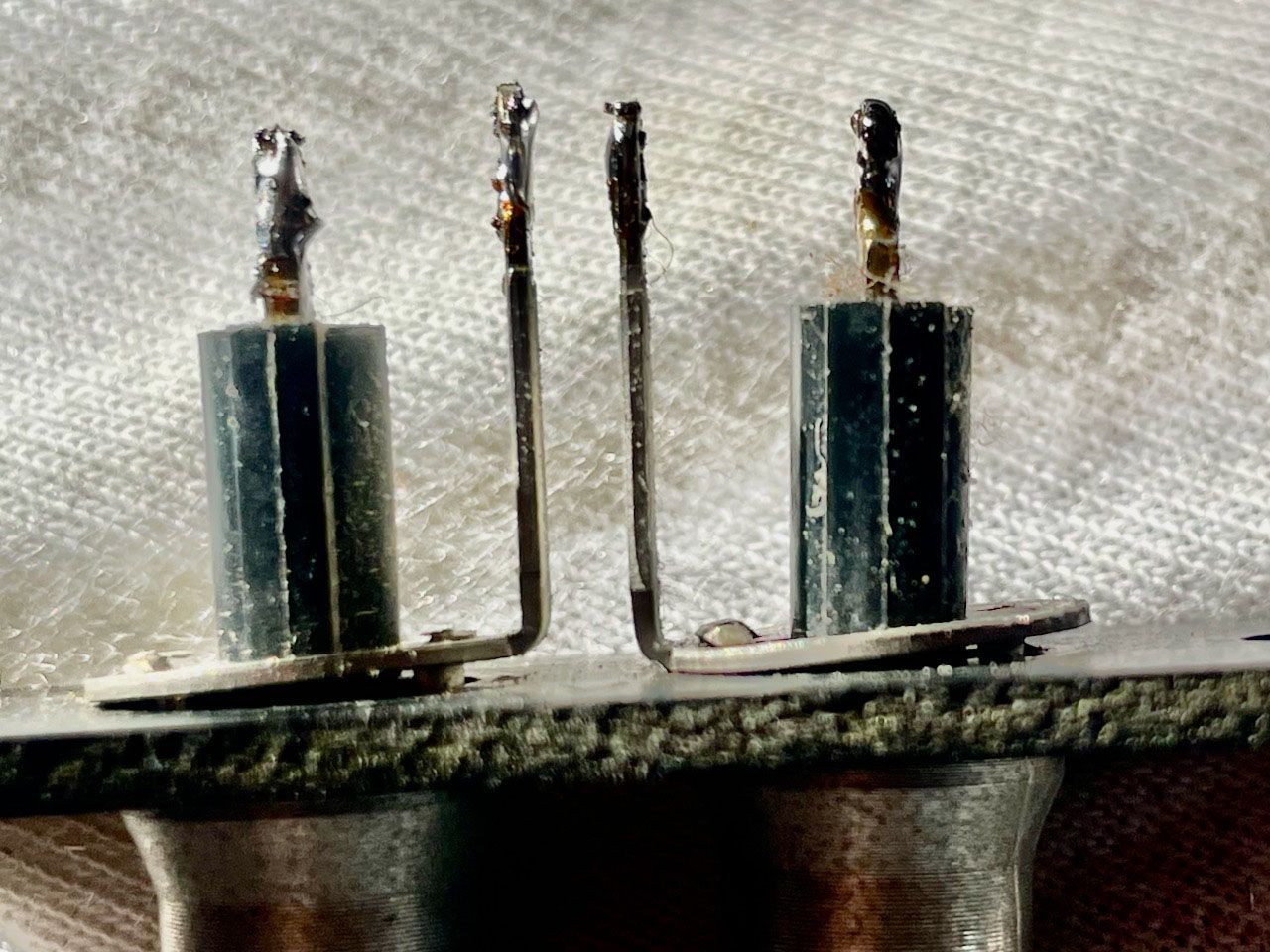

![De oude cinch connectoren zijn zichtbaar beschadigd.](/templates/yootheme/cache/0b/Yamaha_M-4_reparatie_cinch_19-0bd132a1.jpeg)

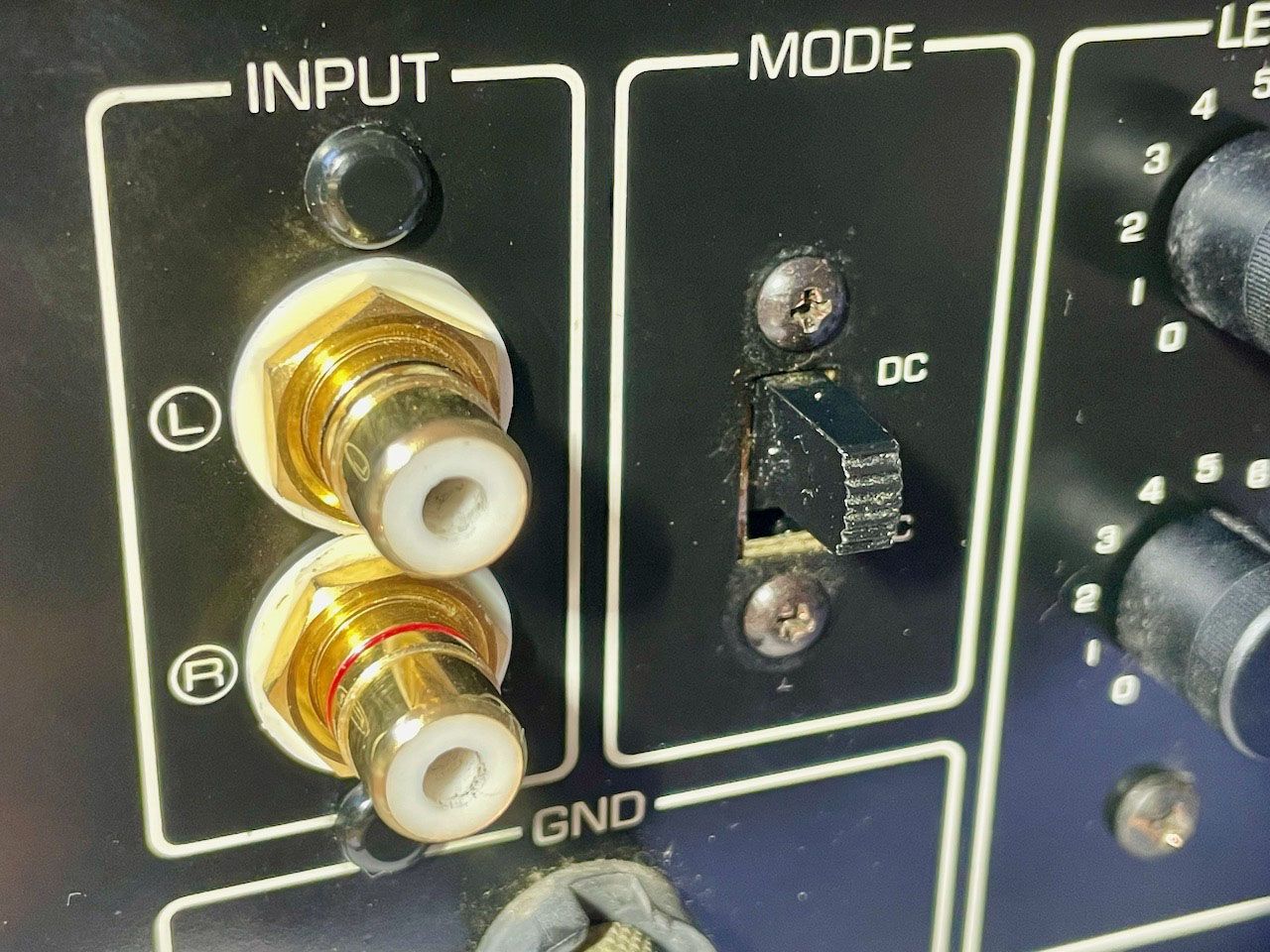

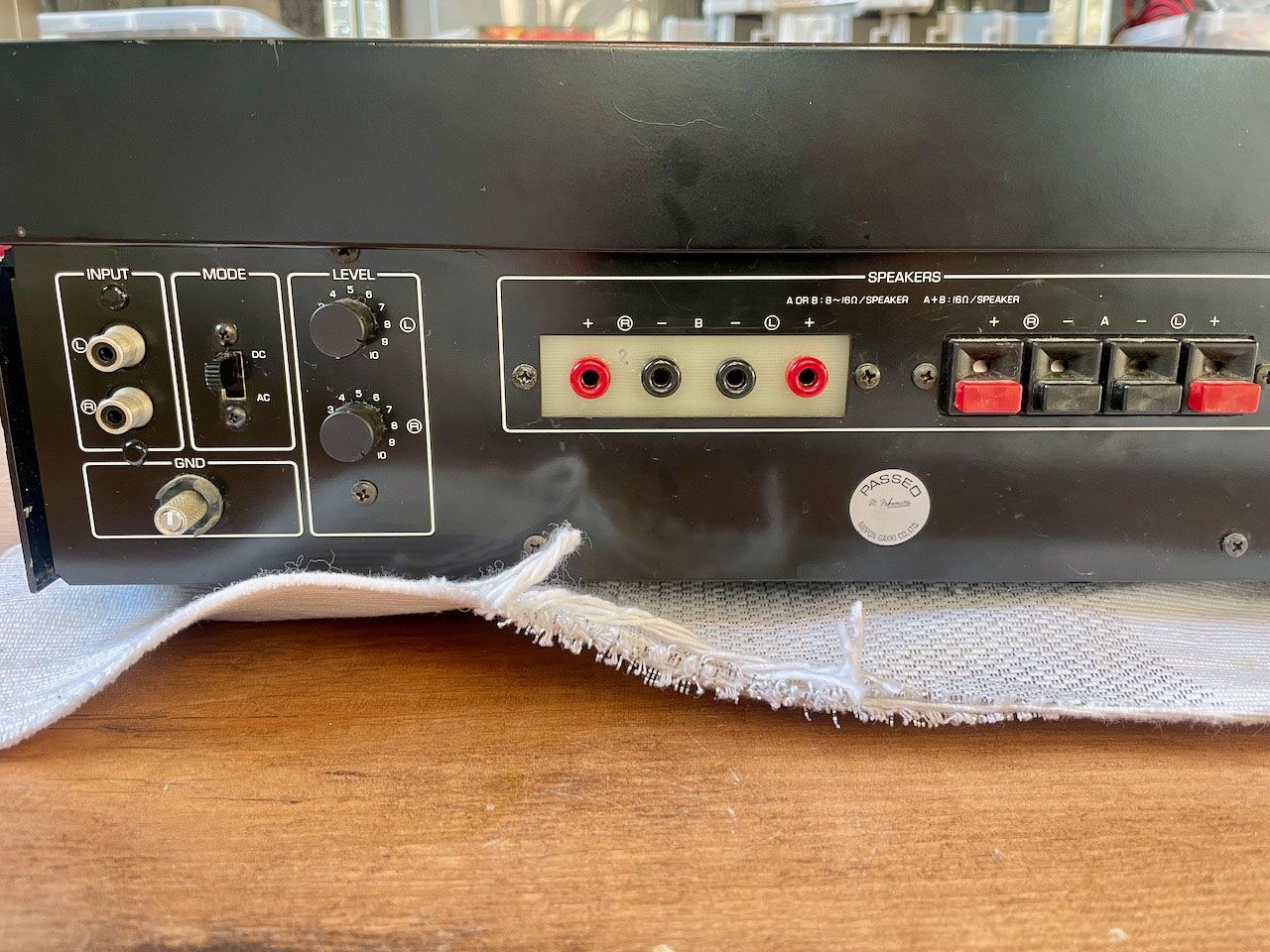

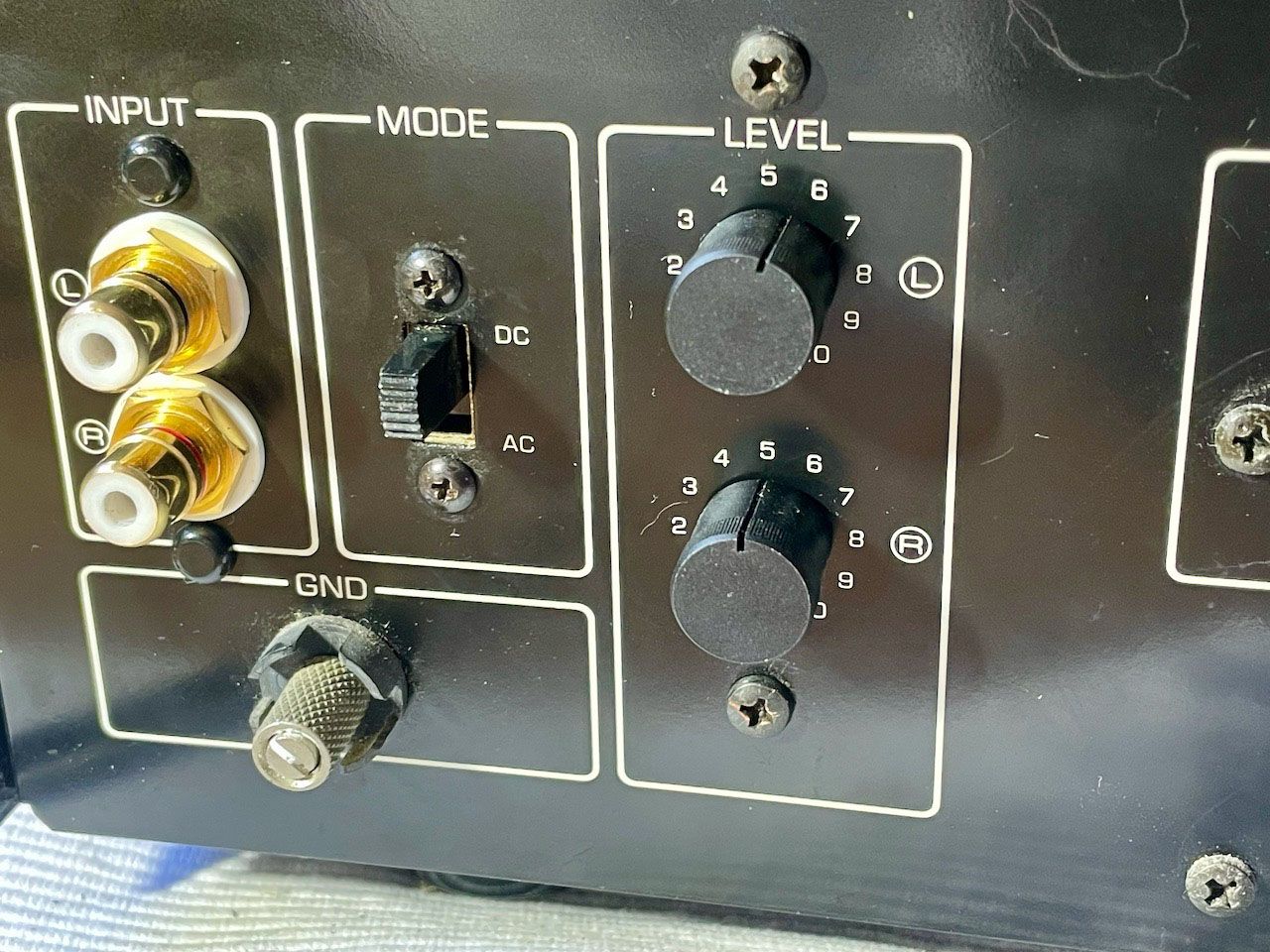

![Nieuwe vergulde cinch connectoren](/templates/yootheme/cache/6d/Yamaha_M-4_reparatie_cinch_25-6dc598bd.jpeg)

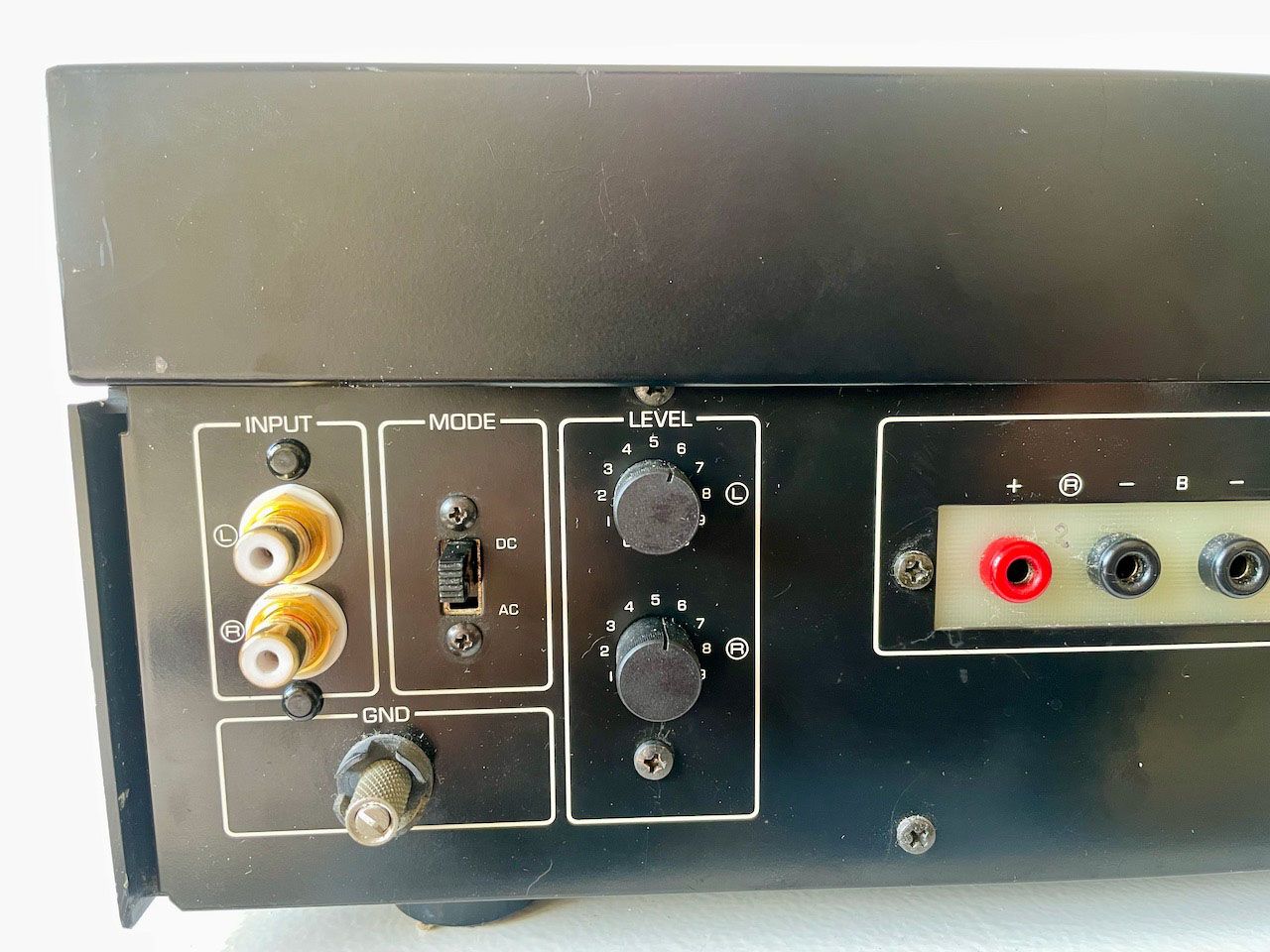

Reparatie:
- Reparatie is in dit geval een groot woord. De cinch ingang is vervangen.
- De twee gebruikte cinch chassis delen zijn van Audiophonic. Erg stevig opgebouwd met een bevestiging van voren.
- De twee cinch delen heb ik op de bestaande printplaat kunnen vastzetten en daarna ook in de behuizing kunnen vastzetten.
- Tevens de draden tussen de cinch print en de DC/AC mode print vervangen.
Jaap de Jong modificatie
Deze Yamaha M-4 is in het verleden door Jaap de Jong onderhanden genomen. Zo heeft hij de grote buffer elco's vervangen door 15.000uF/80V CORNELL DUBILIER types.

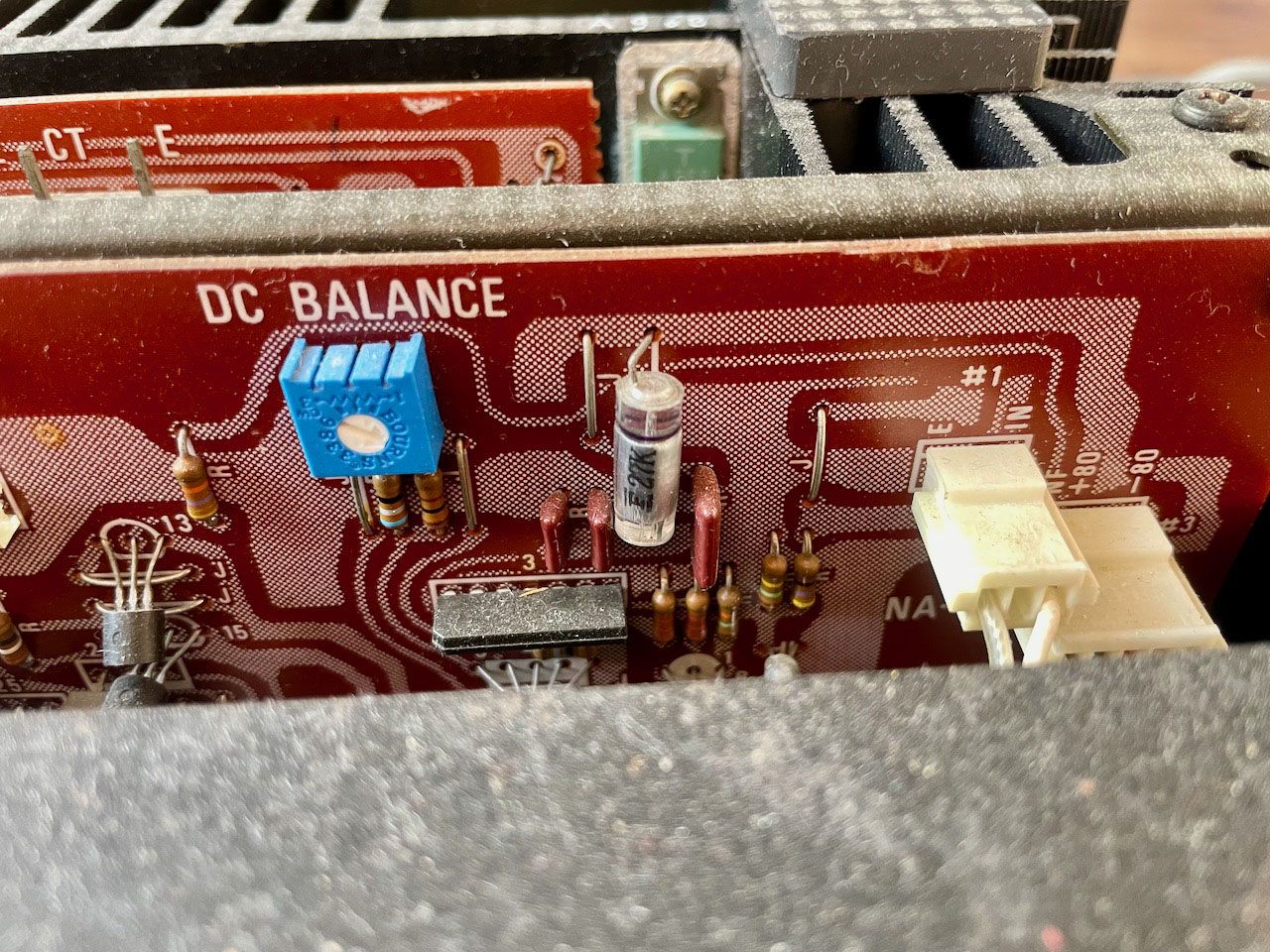

Ik zie ook veel nieuwe elco's en MKT condensatoren en nieuwe instel potmeters voor de DC balance. Alles netjes uitgevoerd.
De "nieuwe" B uitgang vindt ik persoonlijk wat minder mooi maar dat doet niks af aan de kwaliteit.

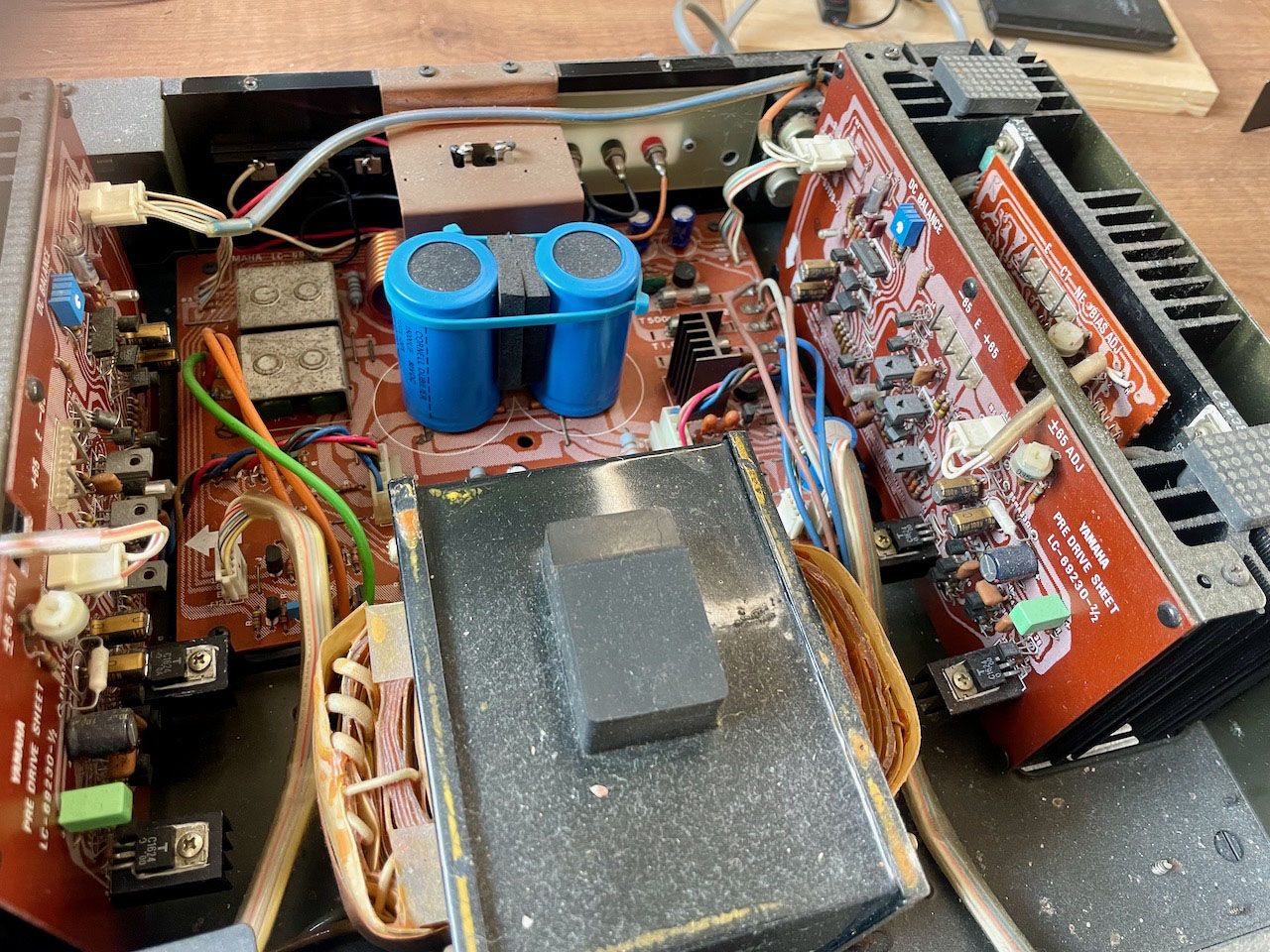

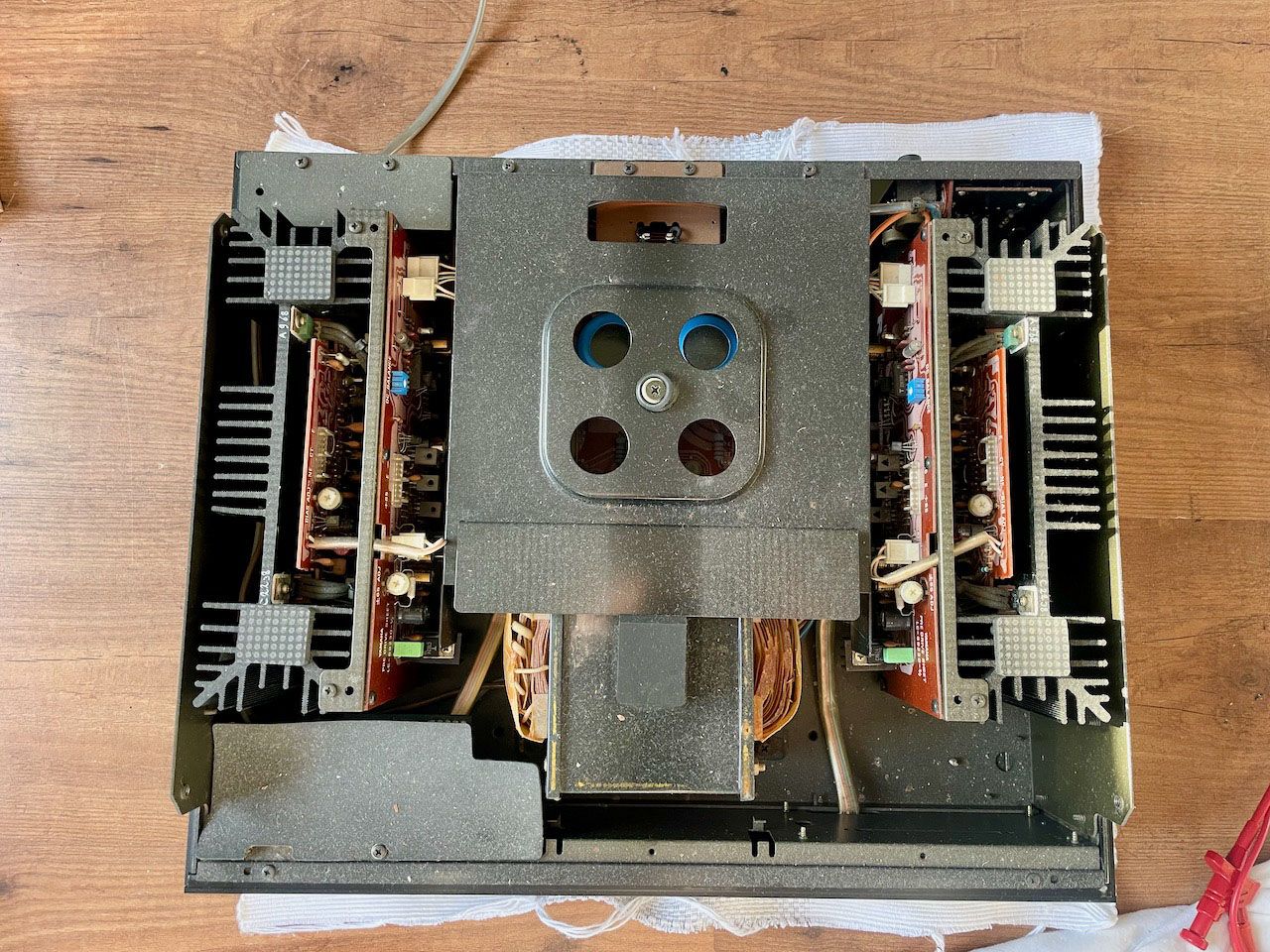

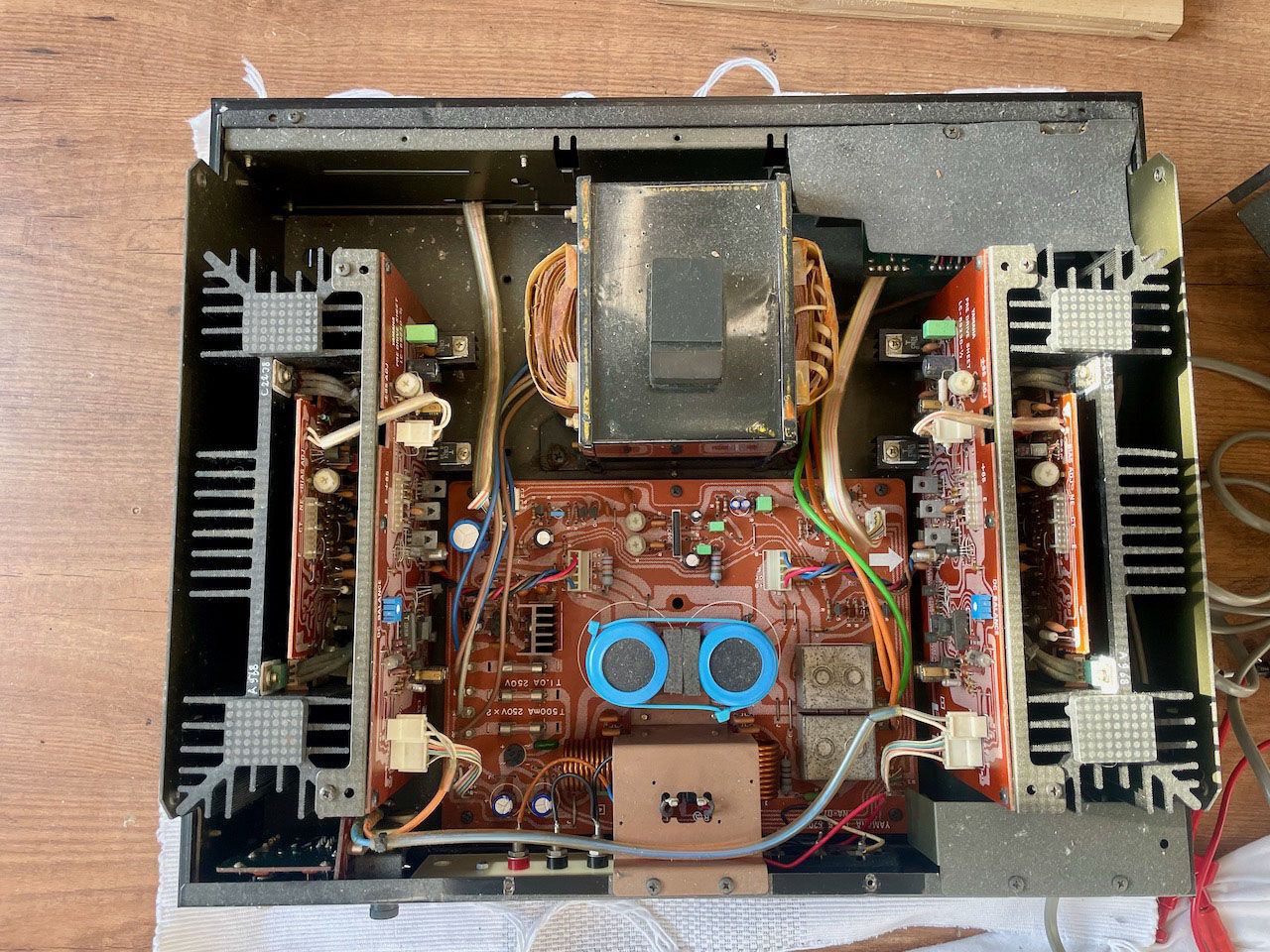

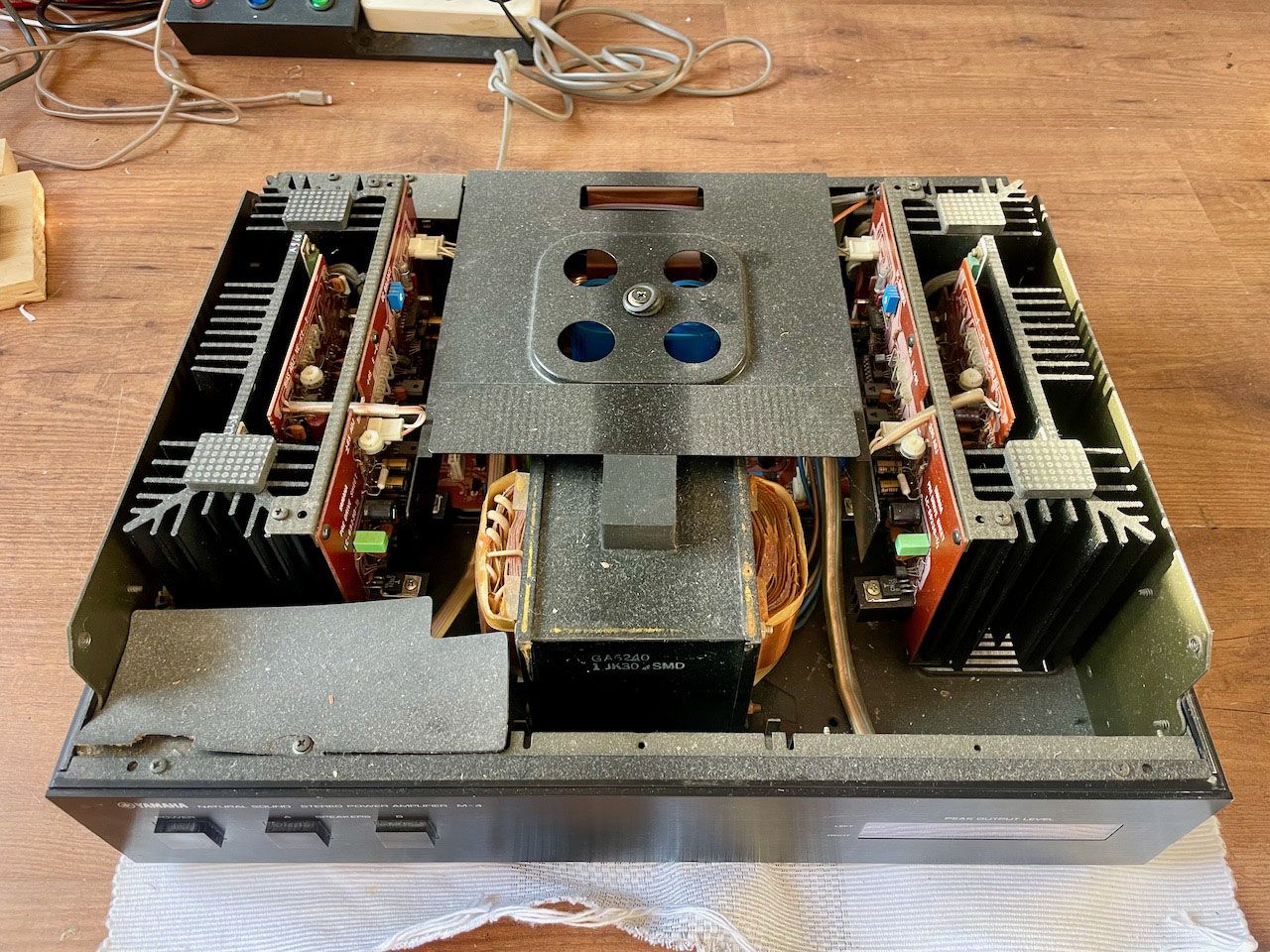

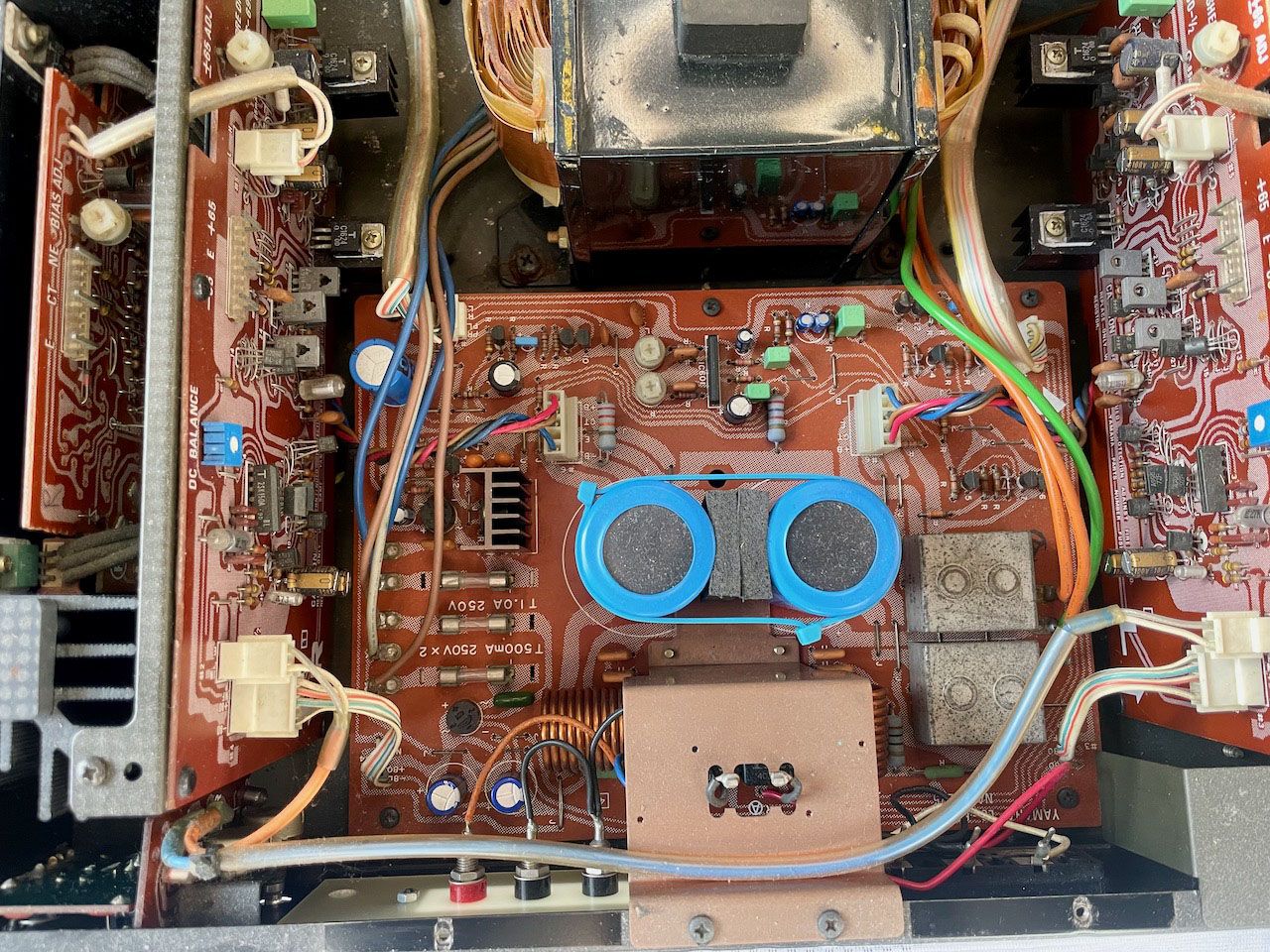

![Yamaha M-4 versterker zonder kap](/templates/yootheme/cache/43/Yamaha_M-4_reparatie_cinch_12-4309040d.jpeg)
![Nieuwe condensatoren op de eindversterker print](/templates/yootheme/cache/98/Yamaha_M-4_reparatie_cinch_14-9804e2b9.jpeg)

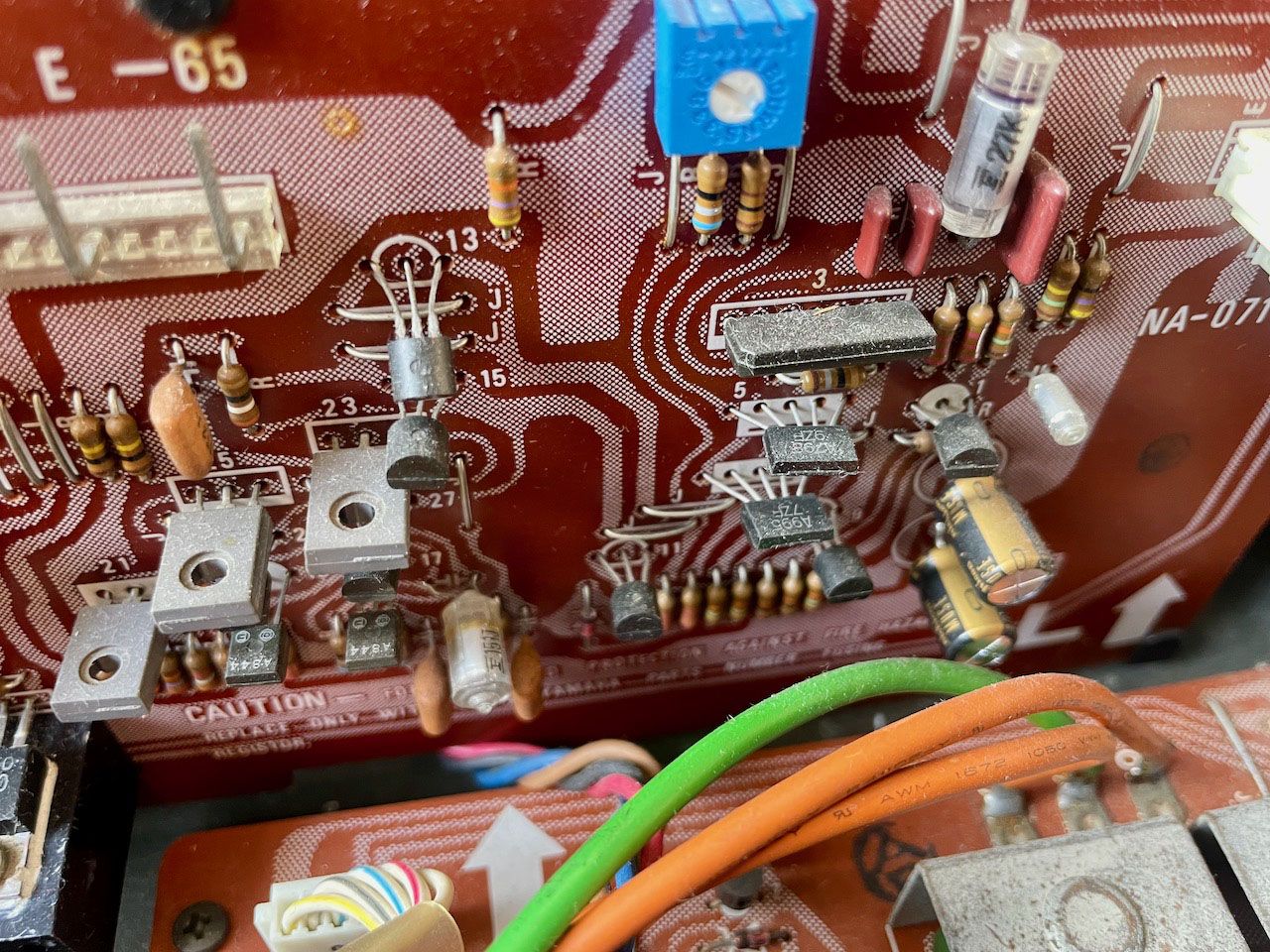

Nieuwe condensatoren op de eindversterker print
![Nieuwe condensatoren](/templates/yootheme/cache/1d/Yamaha_M-4_reparatie_cinch_9-1dc793d3.jpeg)

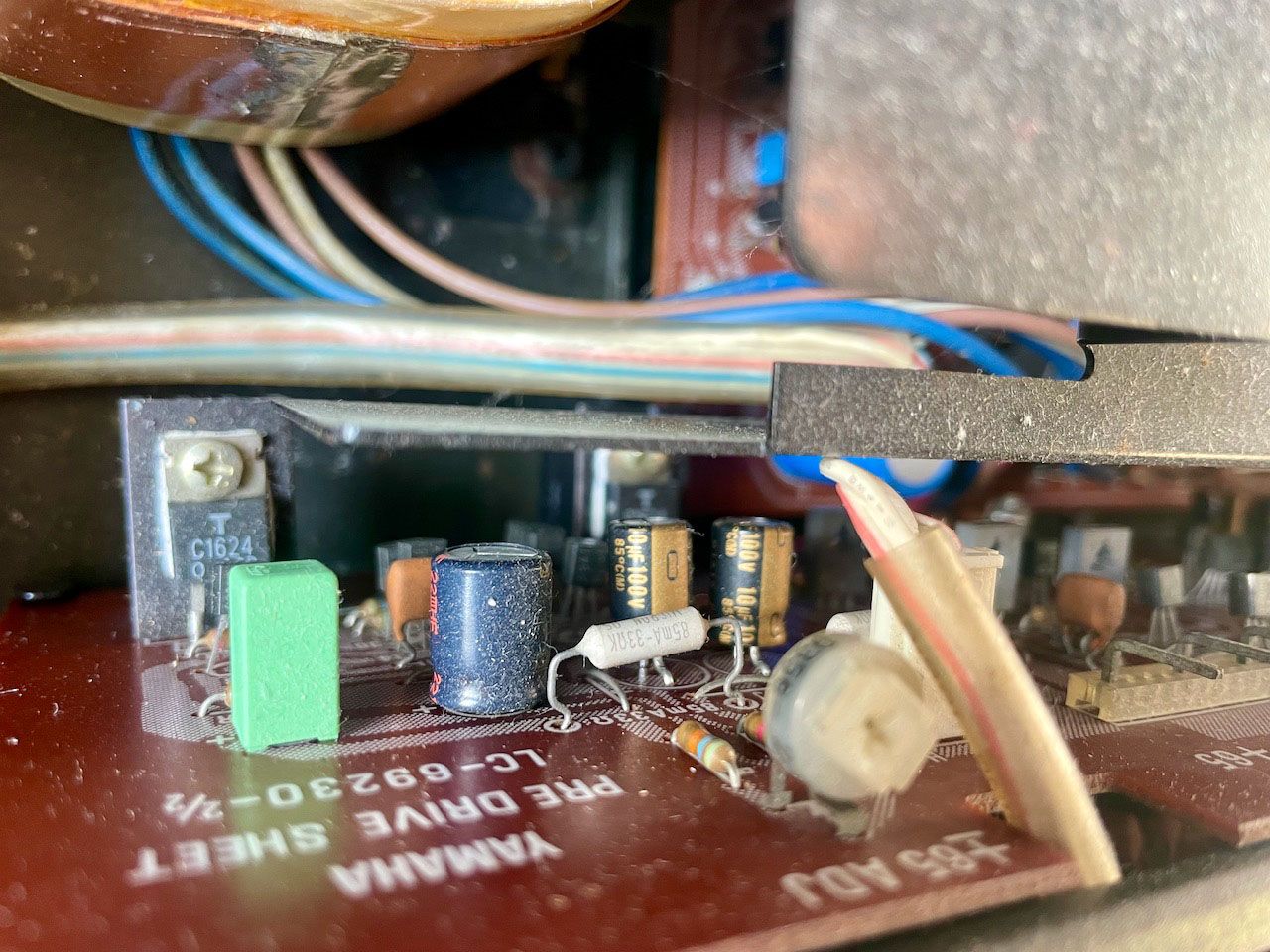

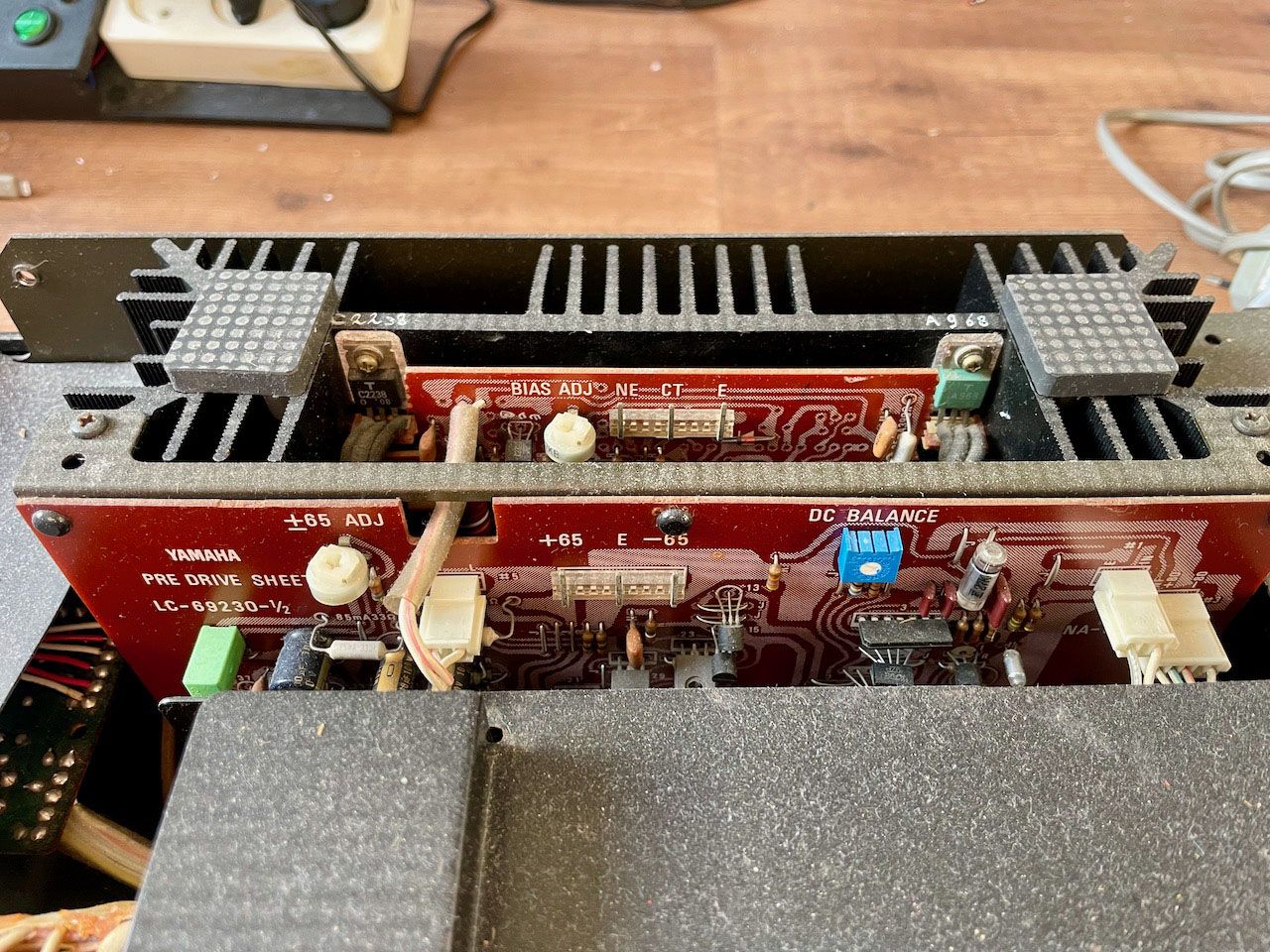

Nieuwe condensatoren op de Pre driver printplaat

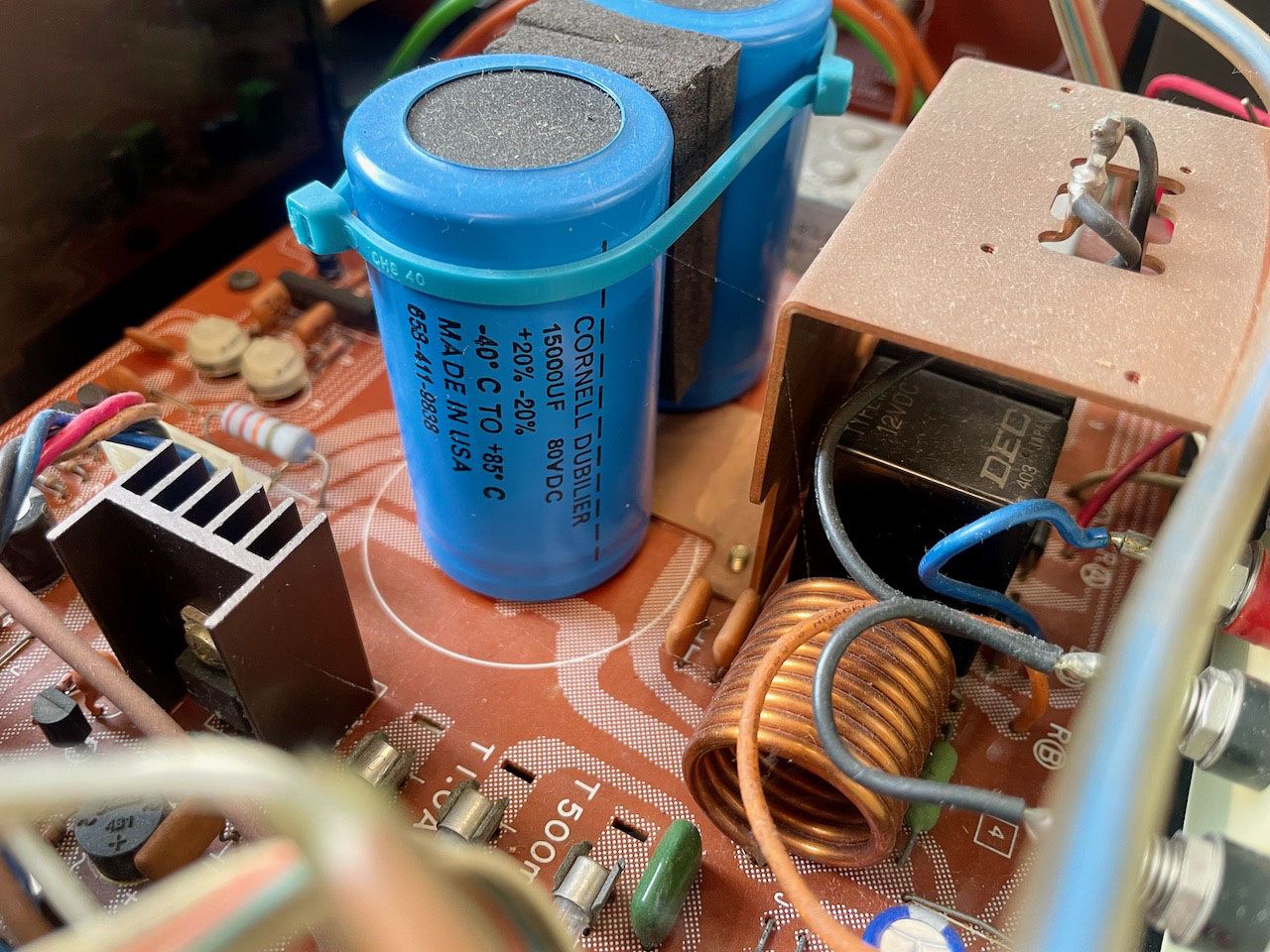

![Twee grote beker elco's van 15.000uF - 80Volt](/templates/yootheme/cache/22/Yamaha_M-4_reparatie_cinch_15-22e2262c.jpeg)
Mooie CORNELL DUBILIER buffer elco's
![Koelprofiel van de versterker](/templates/yootheme/cache/6b/Yamaha_M-4_reparatie_cinch_17-6be68440.jpeg)

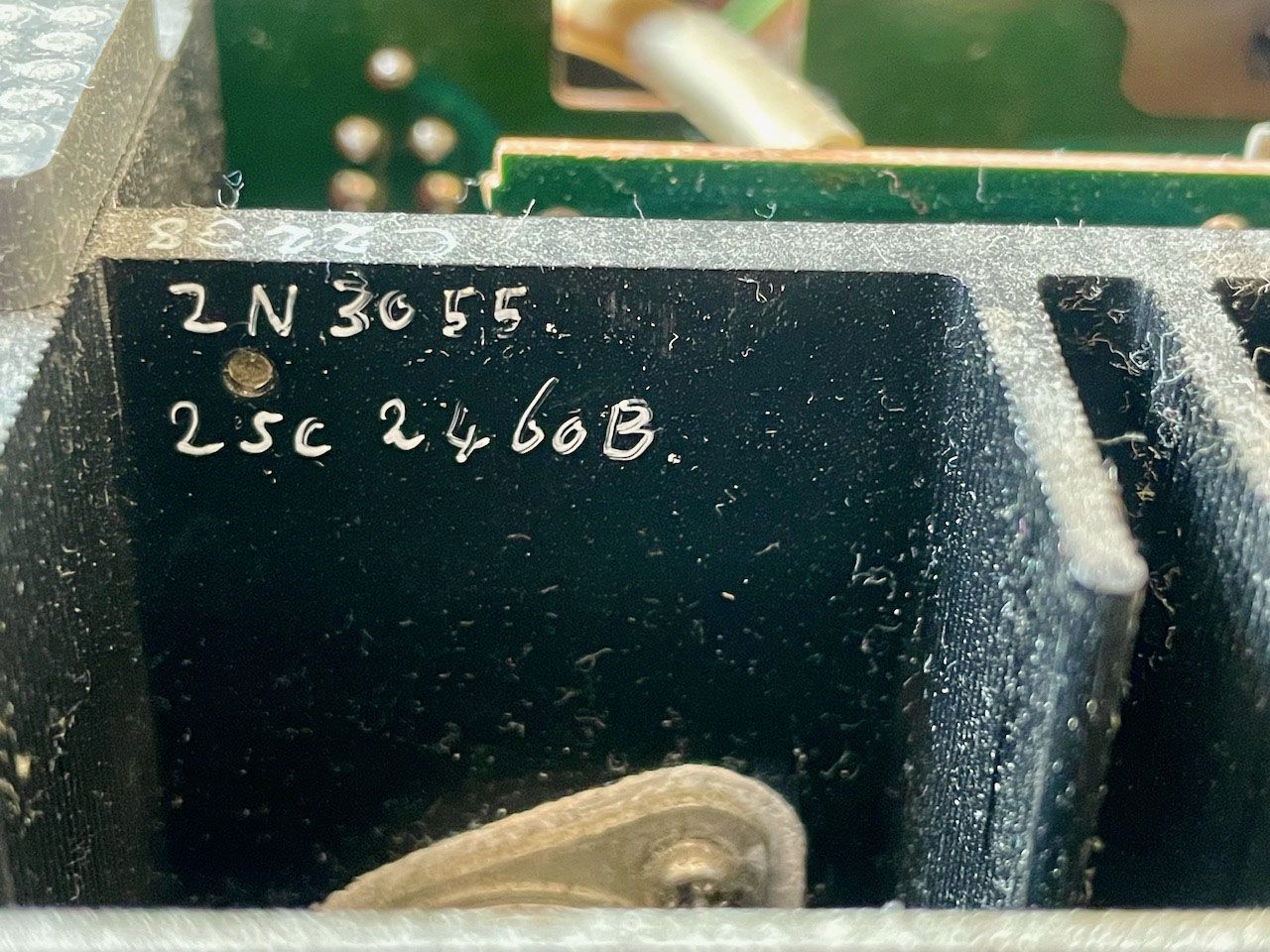

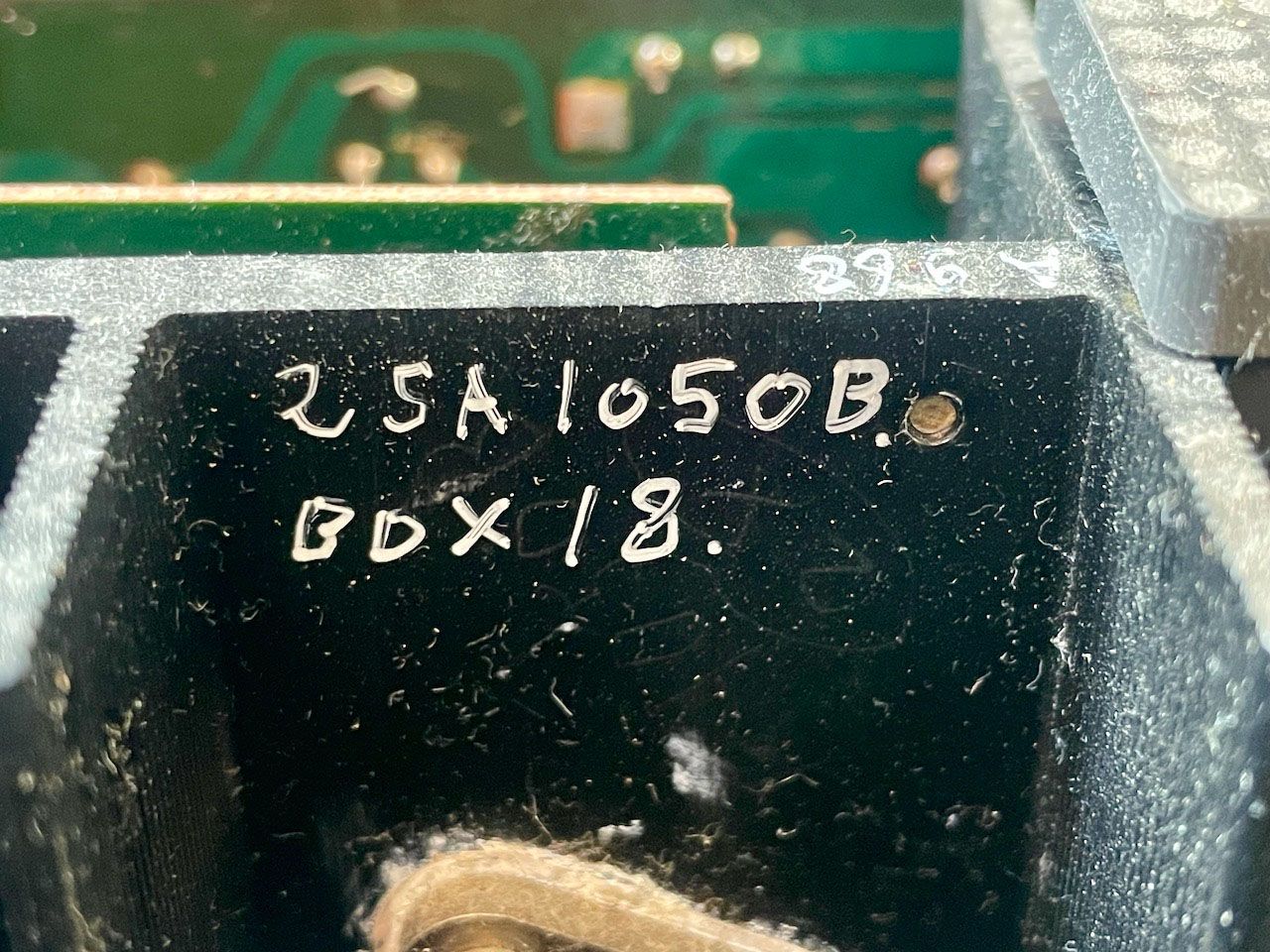

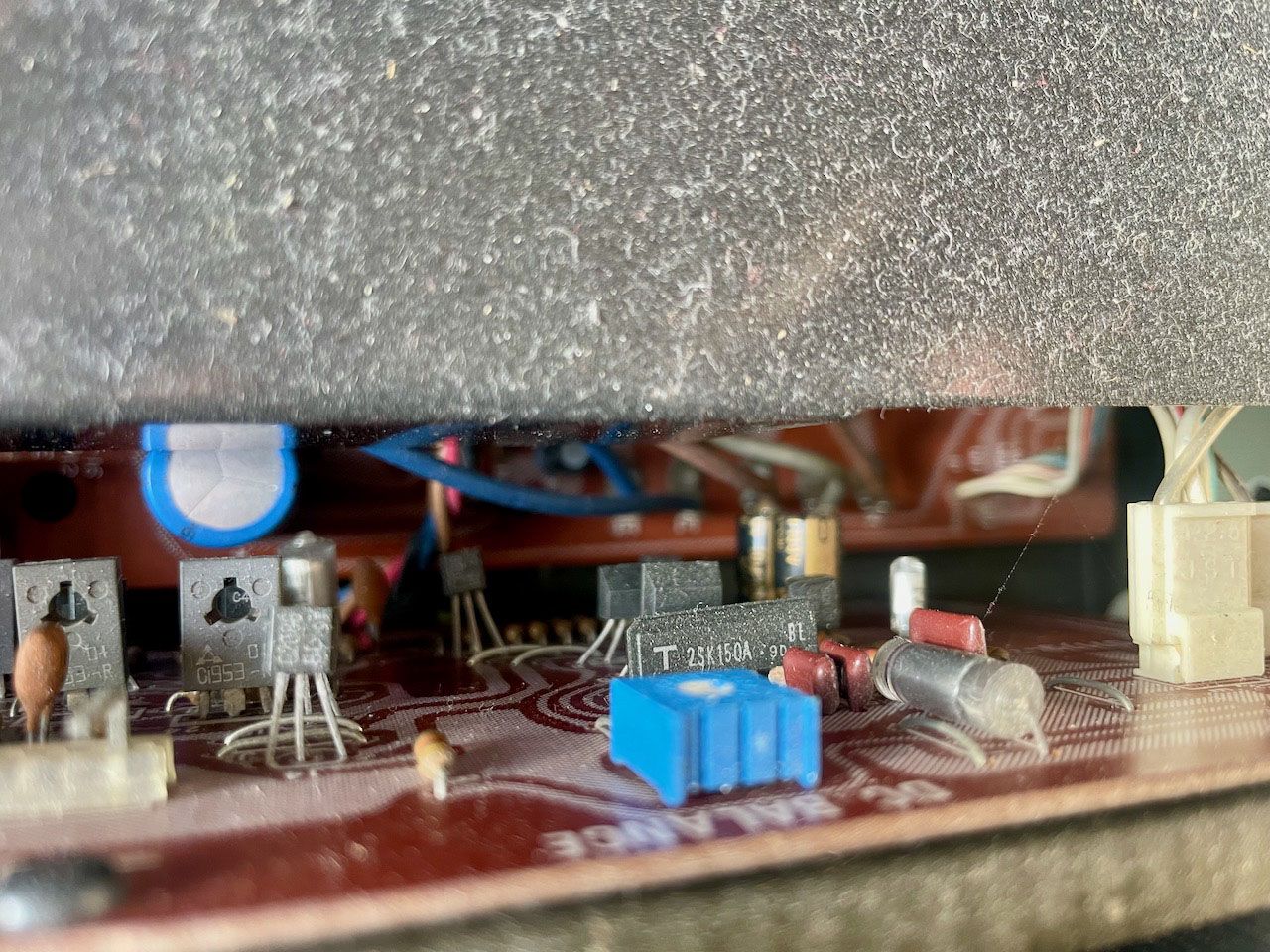

Gebruikte transistoren

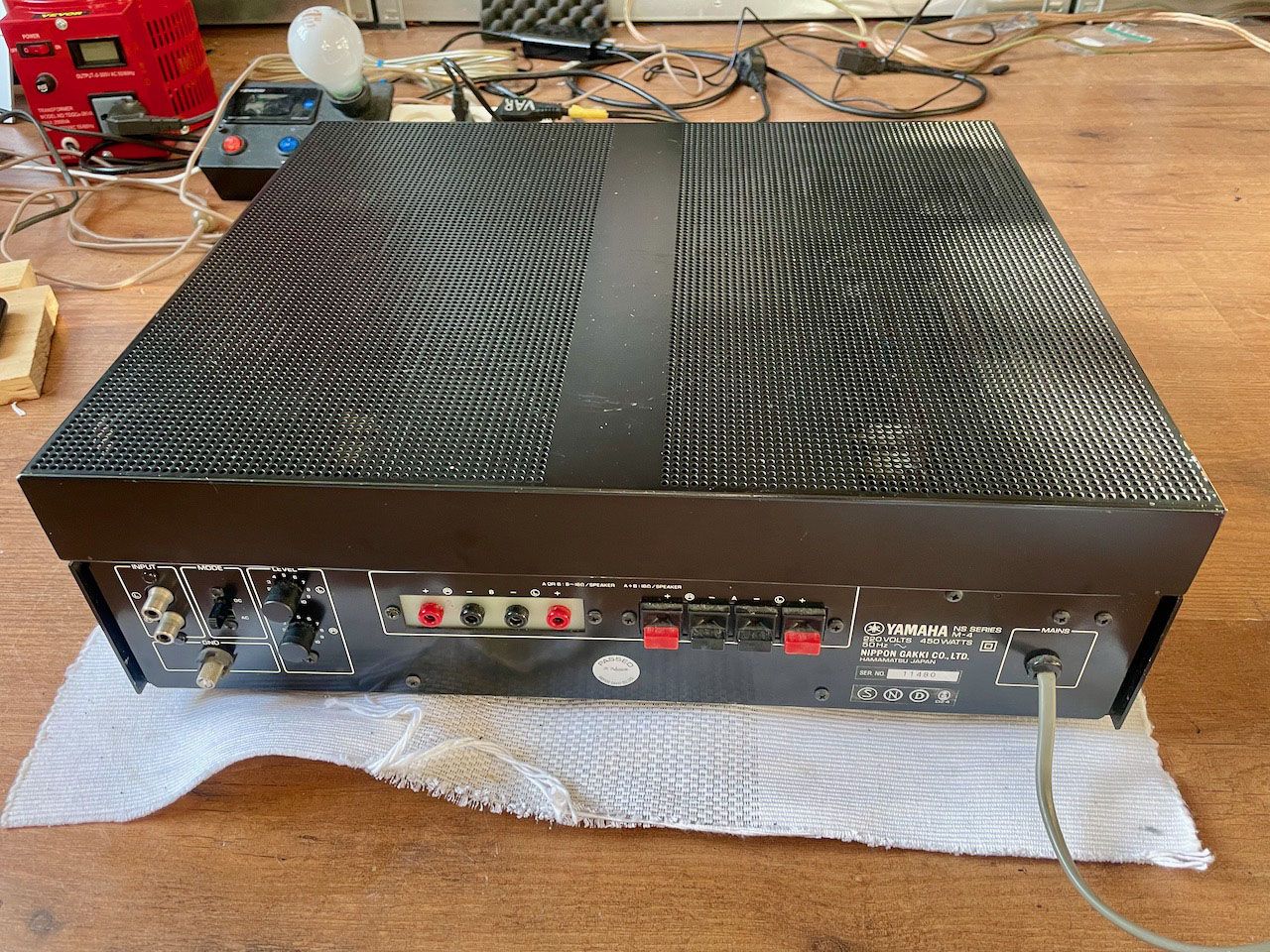

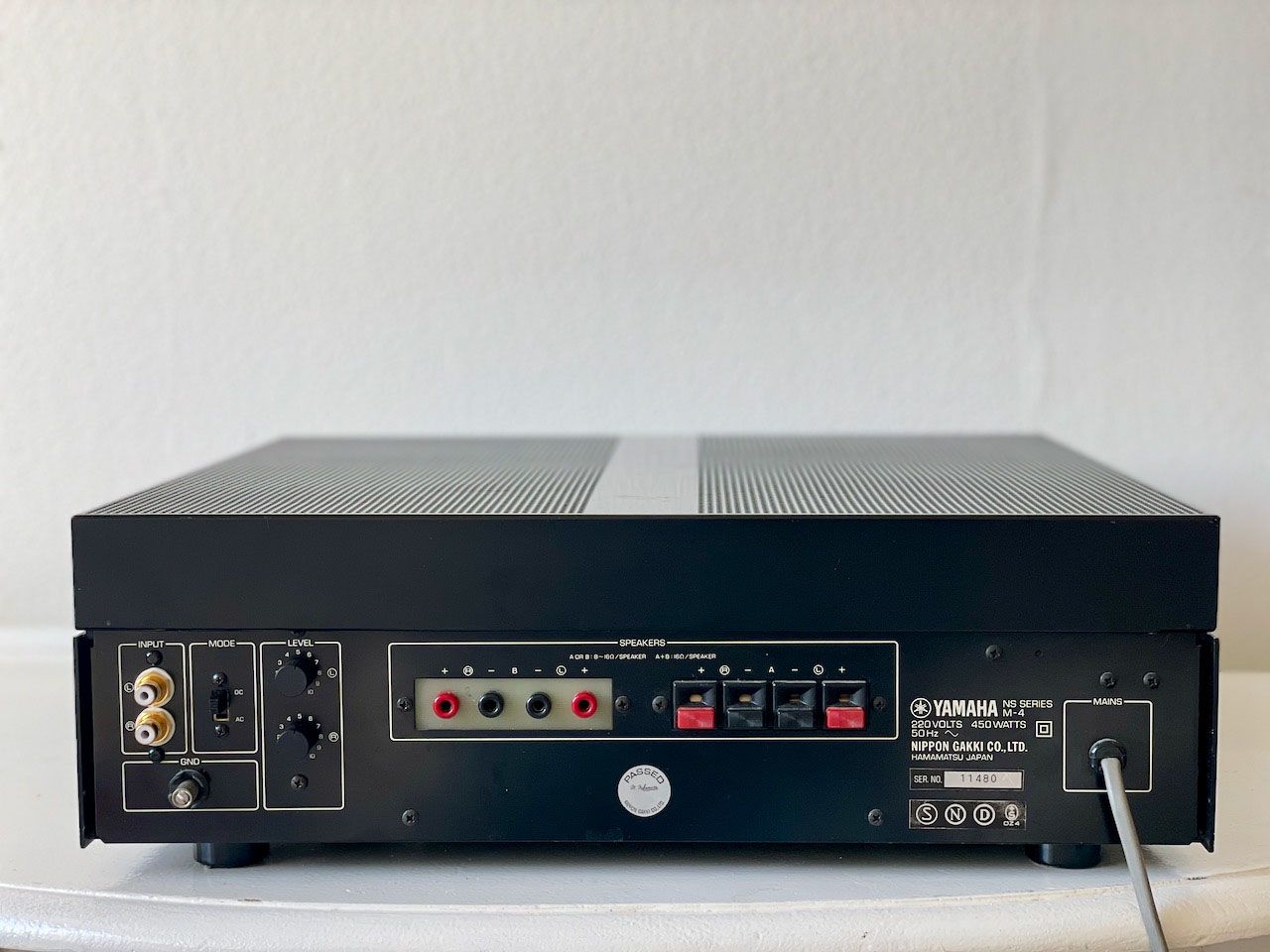

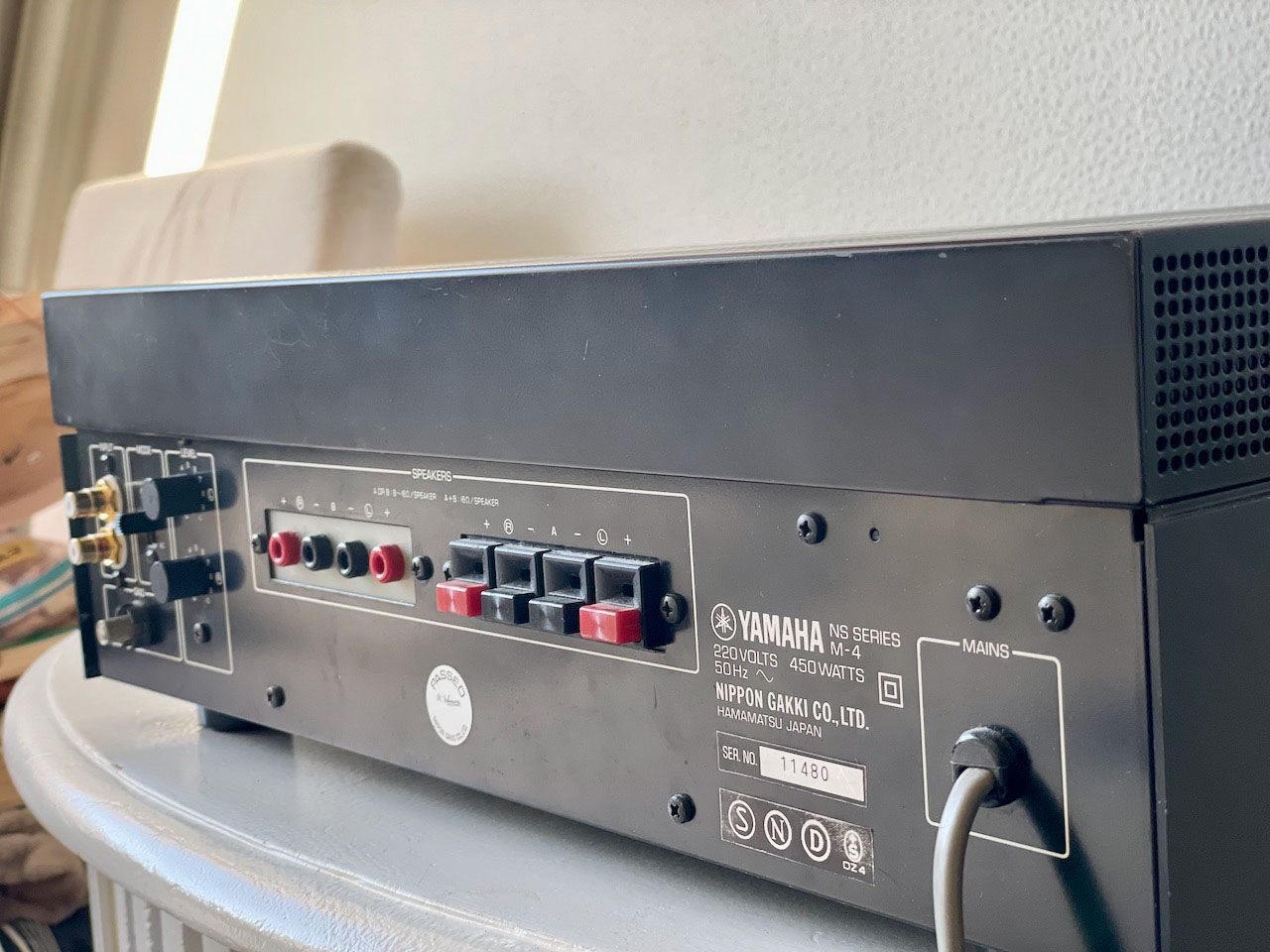

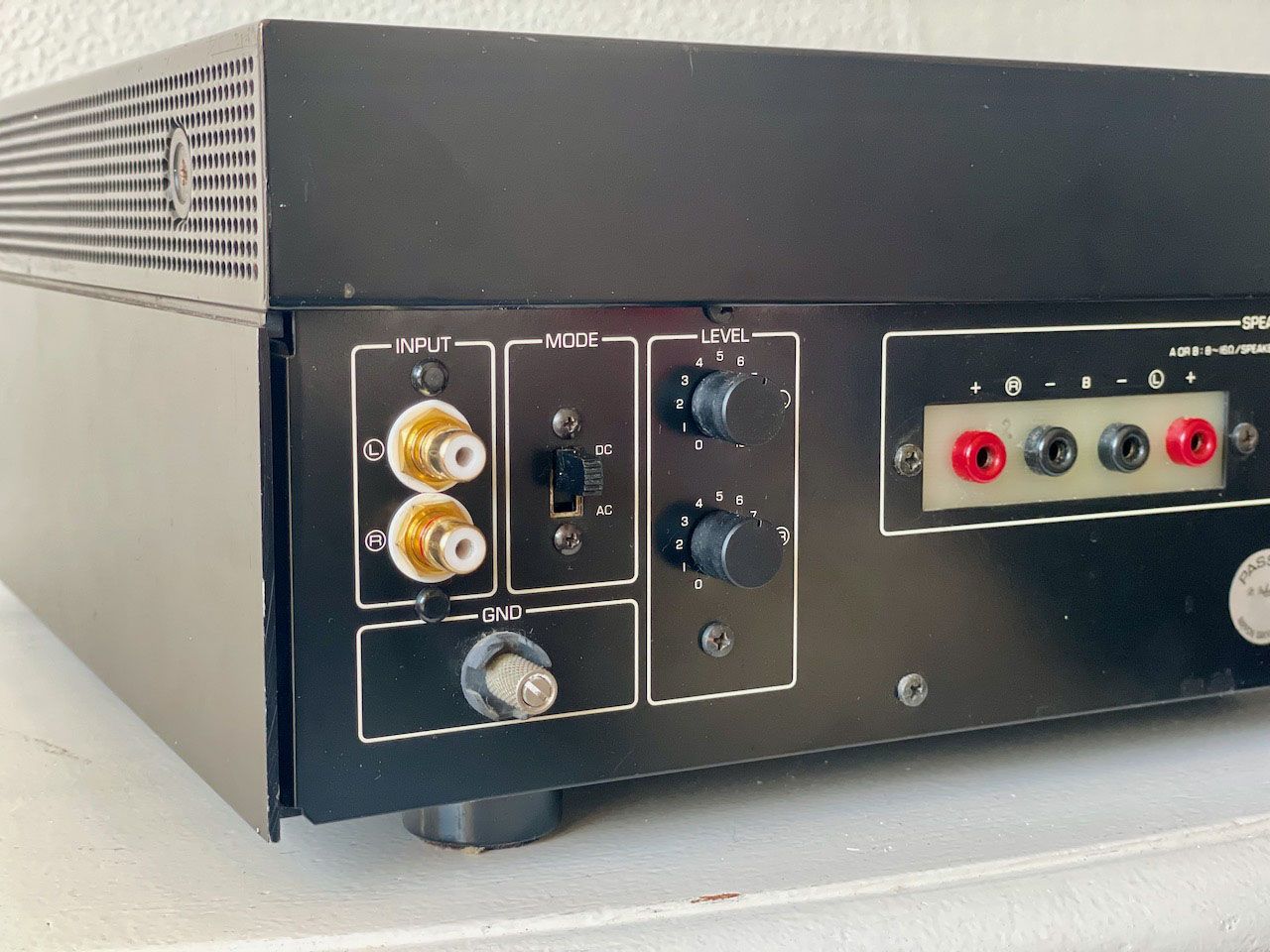

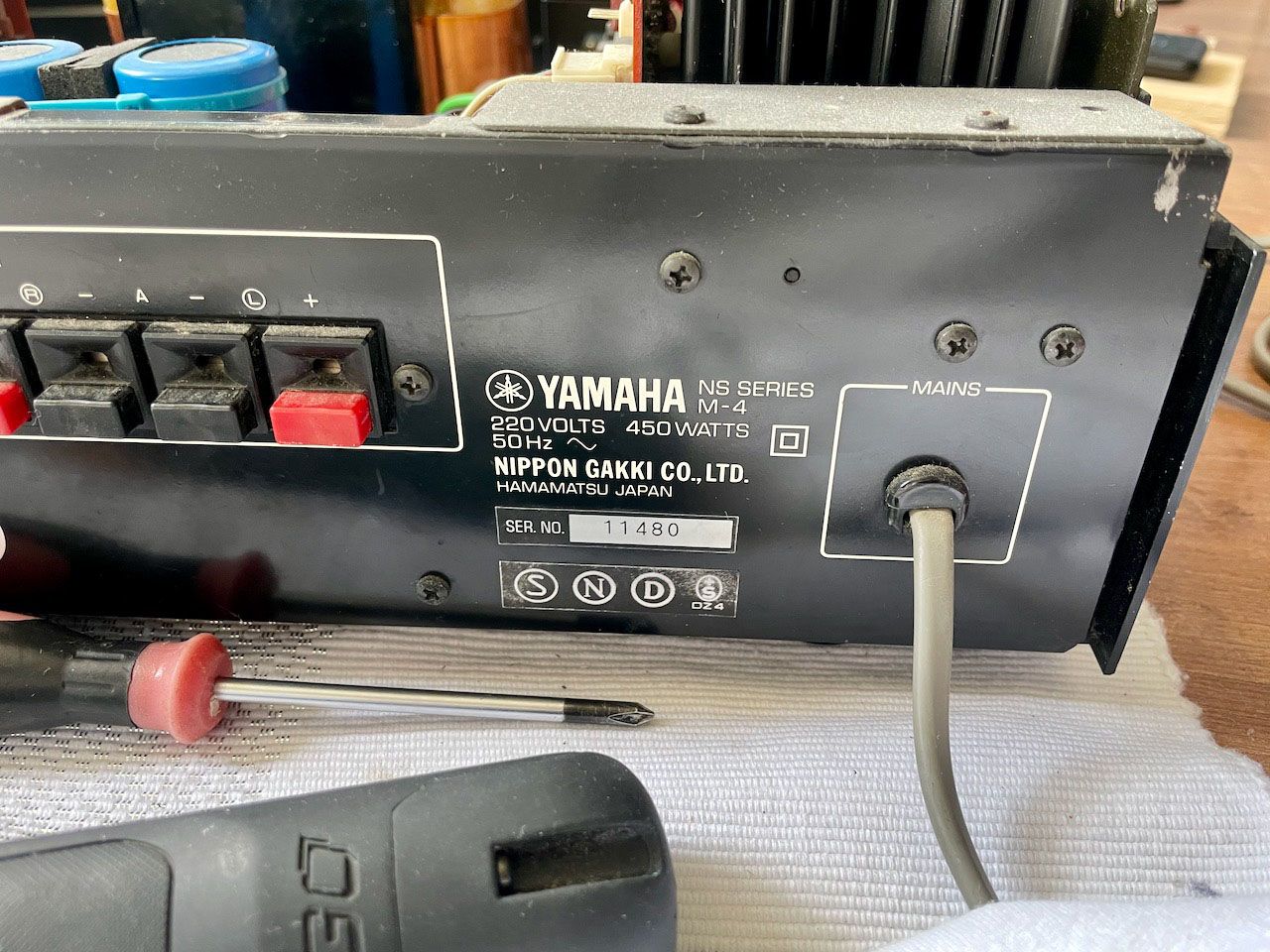

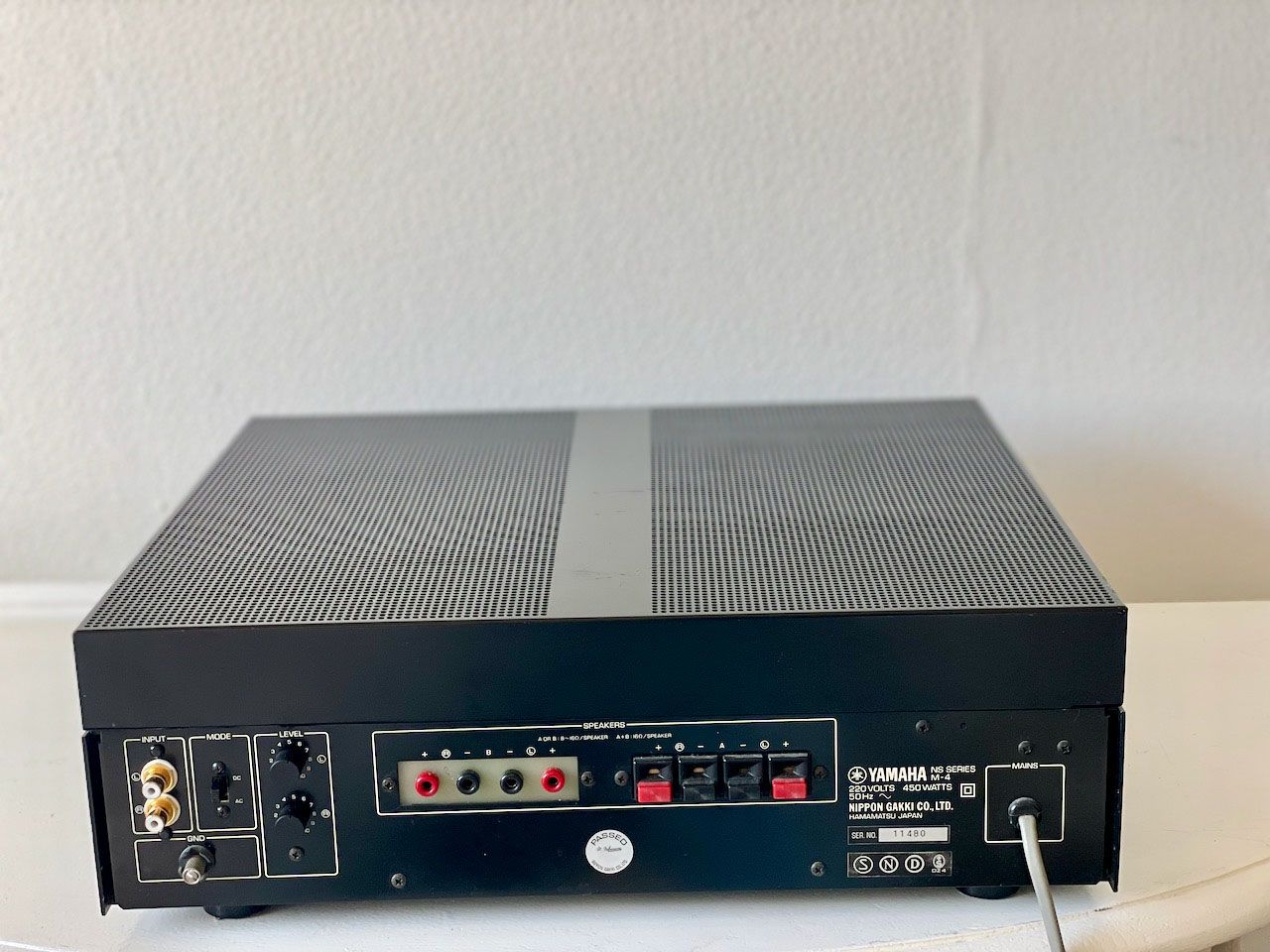

![Achterkant van de Yamaha M-4 versterker](/templates/yootheme/cache/e9/Yamaha_M-4_reparatie_cinch_5-e9a40940.jpeg)
