YAMAHA
PC2602
Yamaha PC 2602 versterker

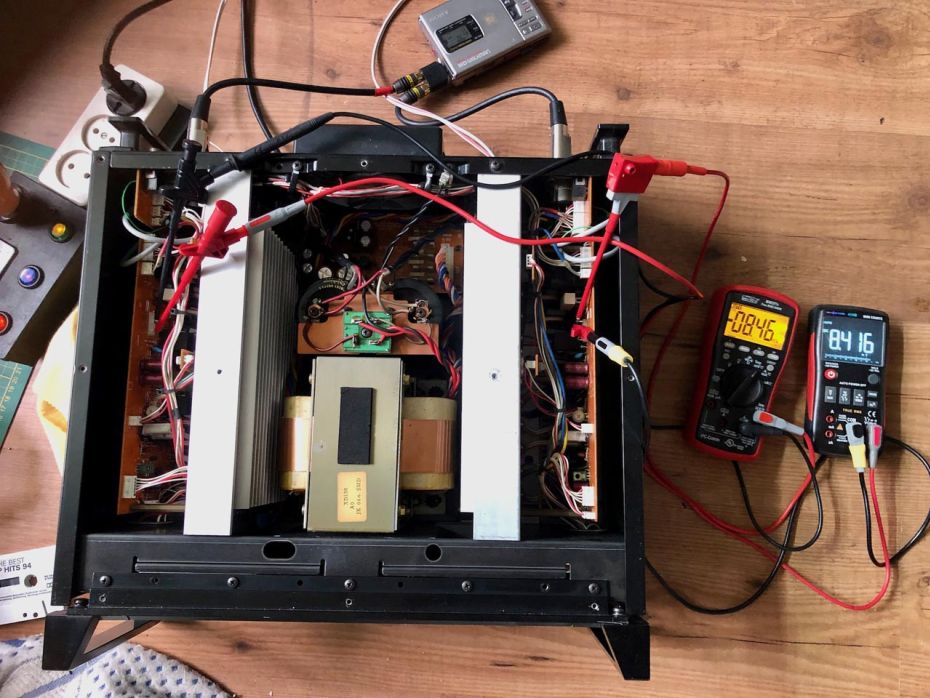

![Sansui AU-222 open. Onderdelen zijn zichtbaar](/templates/yootheme/cache/77/YAMAHA_PC-2602_amplifier_repair1-77adafa2.jpeg)
Klacht:
- De Yamaha PC2602 versterker wordt erg warm

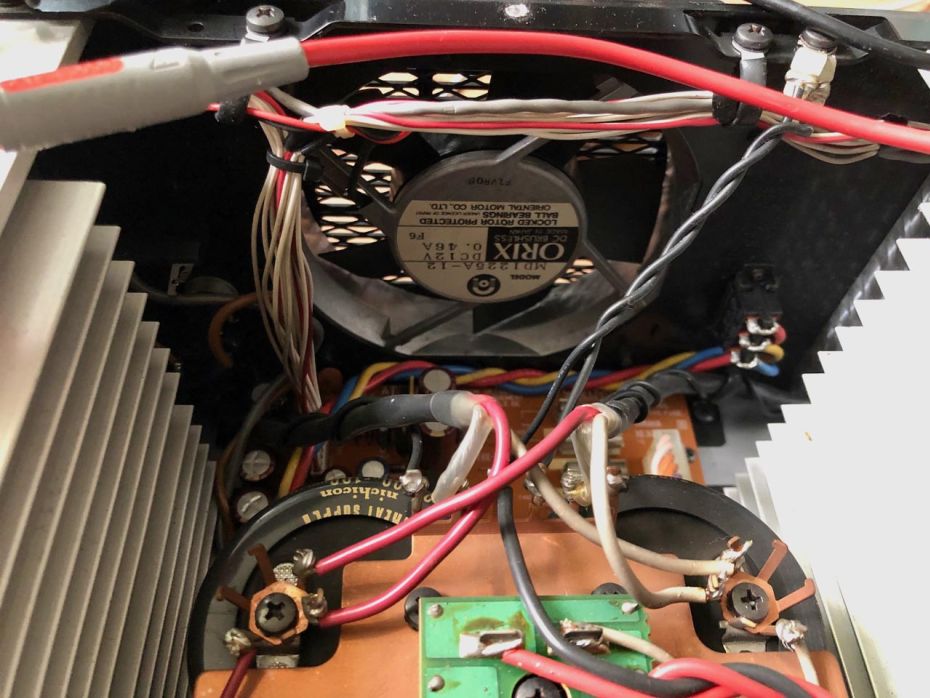

![Condensatoren en potmeters moeten vervangen / schoongemaakt worden](/templates/yootheme/cache/88/YAMAHA_PC-2602_amplifier_repair19-88d0c131.jpeg)
Manual: Hifiengine
Diagnose:
- De binnenkant oogt schoon
- De componenten zien er allemaal goed uit
- Ventilator is handmatig te draaien

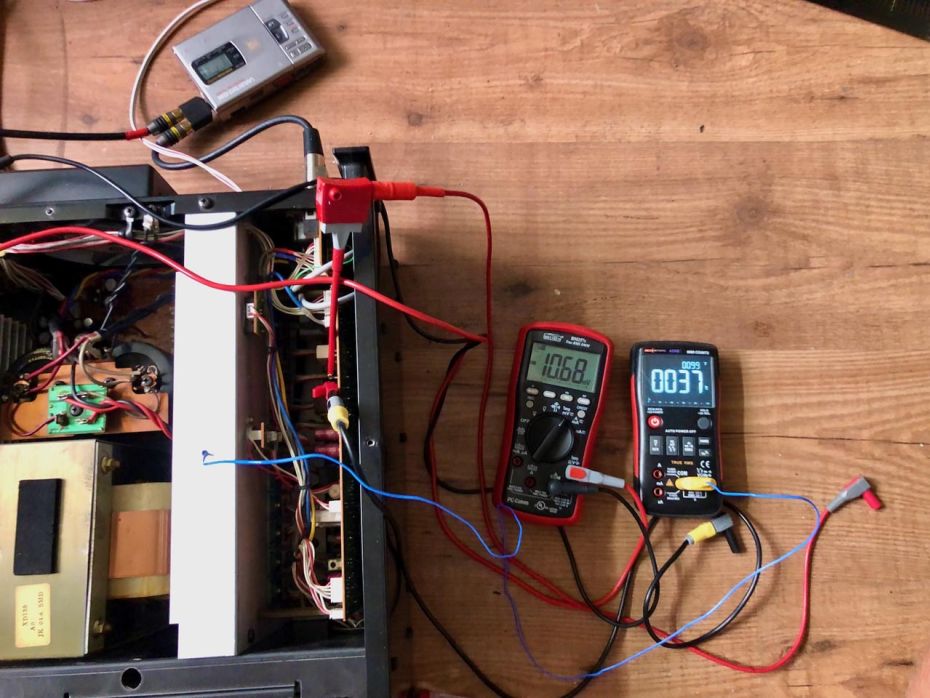

- Bias stroom is erg hoog (50mV op de testpunten)
![](/templates/yootheme/cache/8e/YAMAHA_PC-2602_amplifier_repair13-8ee74430.jpeg)
Reparatie:
- De instelling van de Bias stroom (Idling current) wordt nergens beschreven. Op basis van gevonden informatie heb ik gekozen voor een standaard instelling van 11mV
- Temperatuur gecontroleerd: Koelplaat bovenkant 37 graden Celsius, eindtransistor +/- 70 graden Celsius.

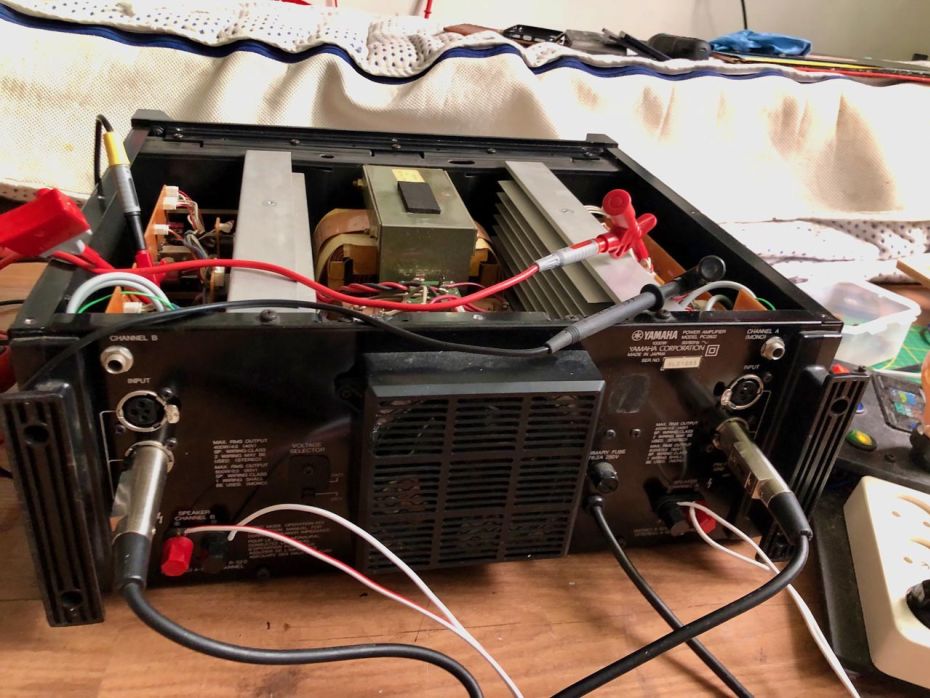

![Sansui AU-222 versterker is nog voorzien van het originele prijs stickertje](/templates/yootheme/cache/34/YAMAHA_PC-2602_amplifier_repair22-34f863de.jpeg)
Eindoordeel:
Wat een beest van een versterker. Prachtig opgebouwd met een krachtige transformator en twee grote koelprofielen.
Ondanks de enorme vermogensreserve (60 watts per channel into 8Ω (stereo), 800 watts into 8Ω (mono) is het een mooie gebalanceerde eindversterker.
