AKAI
PS-200M
![](/templates/yootheme/cache/43/Akai_PS-200M_amplifier_adjust_3-43169b33.jpeg)
Klacht:
Deze ruim 40 jaar oude "dame" wil een body checkup laten uitvoeren. Ze wil de status van haar organen weten.
![](/templates/yootheme/cache/63/Akai_PS-200M_amplifier_adjust_42-63548d08.jpeg)
Diagnose:
- Alle condensatoren doormeten
- Voedingsspanning meten
- De instellingen van de ruststroom en de gelijkspanning op de uitgang meten

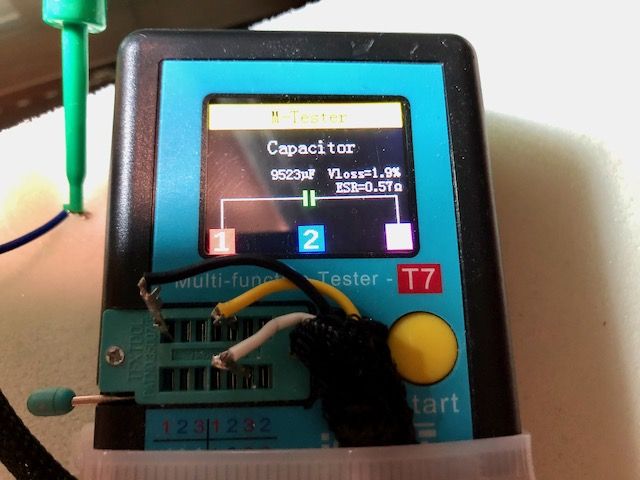

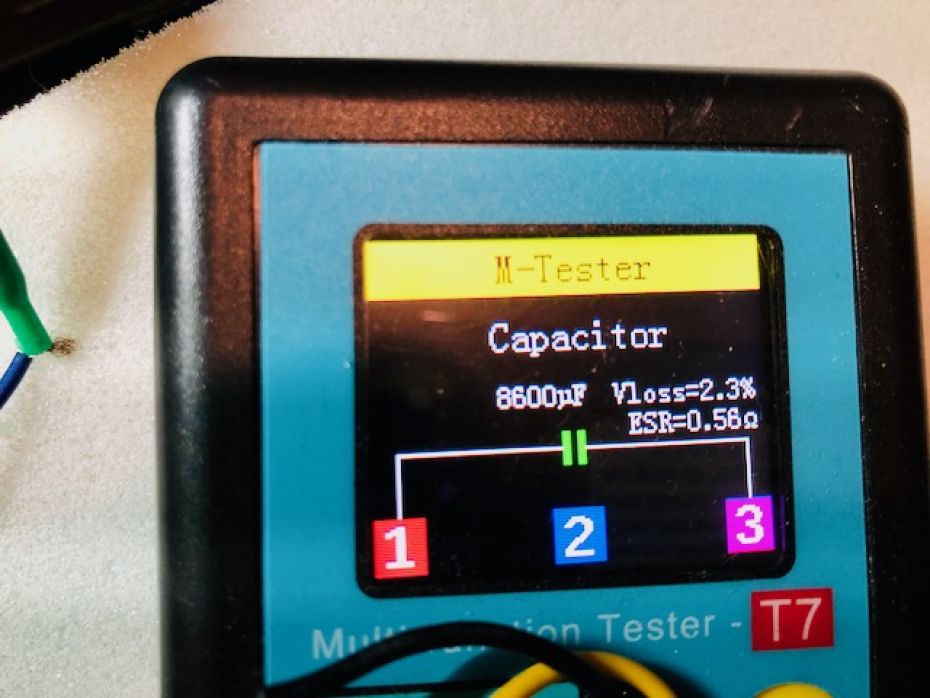

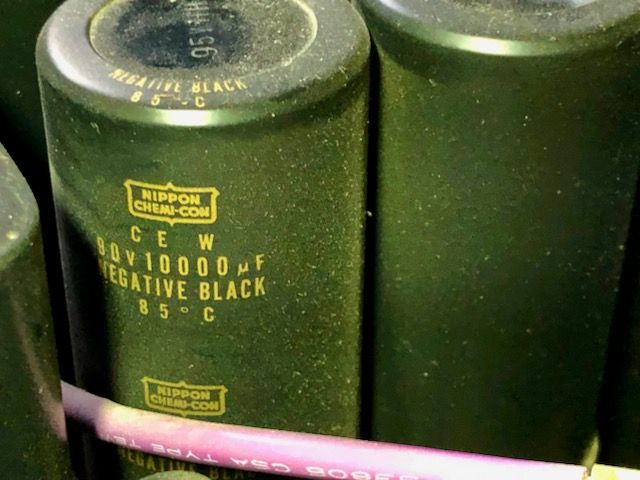

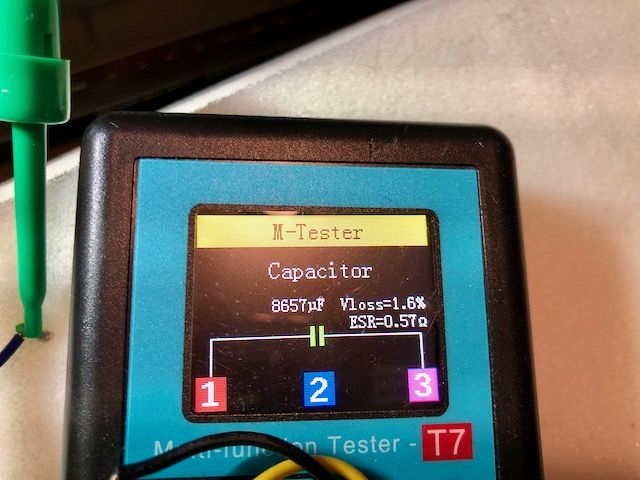

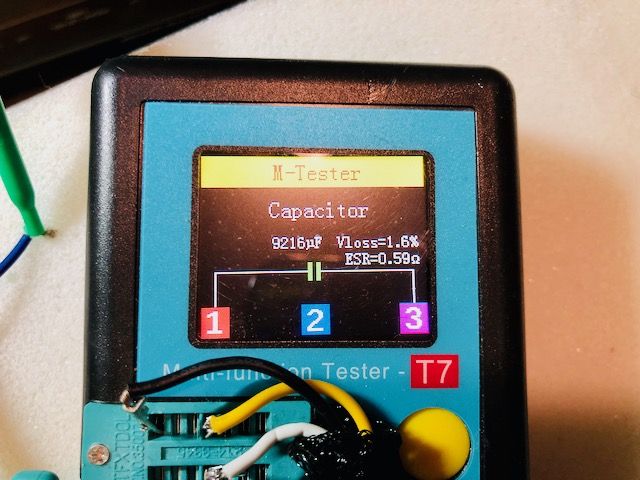

- Condensatoren: De vier 10.000uF condensatoren blijken na ruim 40 jaar nog erg goed te zijn. Uiteraard lager dan de oorspronkelijke waarde.

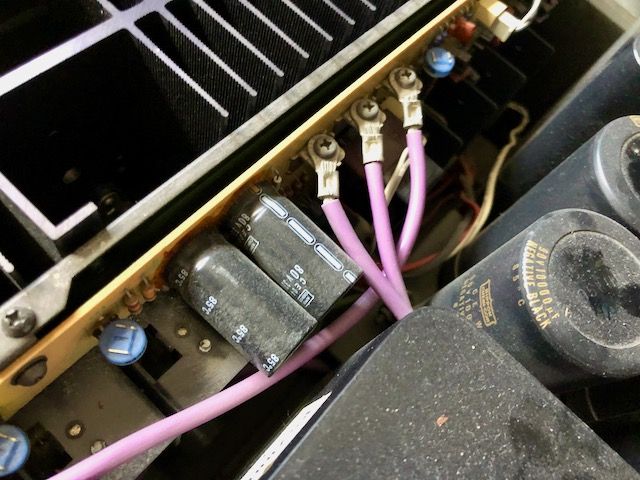

De condensatoren op de eindversterker print zijn nog bijna 100%. Wat een kwaliteit! - Voedingsspanning moet afgeregeld zijn op 73Volt. Hier slechts 3 volt van kwijtgeraakt.
- Zowel de Bias stoom als de gelijkspanning op de uitgang zijn niet perfect maar zeker niet slecht gezien de leeftijd.

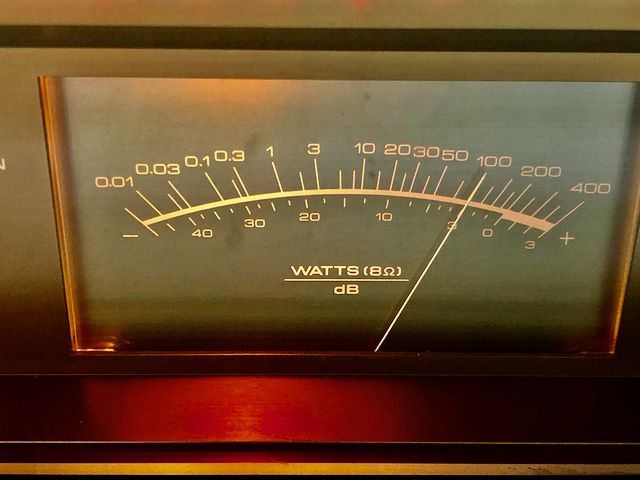

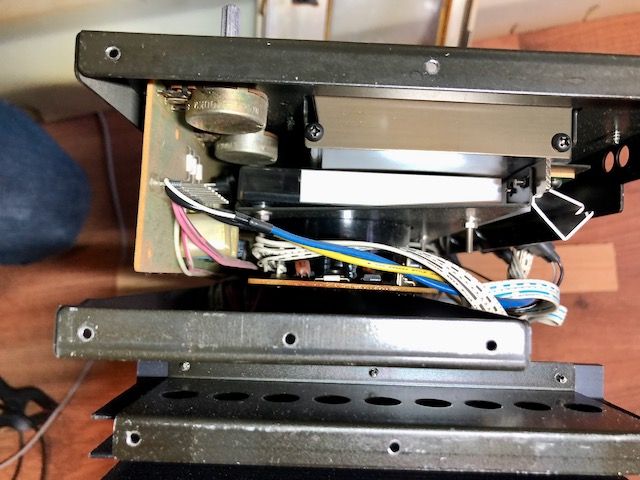

- Grote fout gevonden: Één lampje van de VU meters doet het niet.
![](/templates/yootheme/cache/1f/Akai_PS-200M_amplifier_adjust_22-1f13b2bf.jpeg)
![](/templates/yootheme/cache/b6/Akai_PS-200M_amplifier_adjust_54-b60d866f.jpeg)
Reparatie:
- De vier voedings condensatoren zijn niet meer 100%. Normaal zou ik ze vervangen maar in dit geval is de afweging wat anders gemaakt.
Het vervangen van de elco's kan hoorbare effecten hebben maar gaat ten koste van de originaliteit

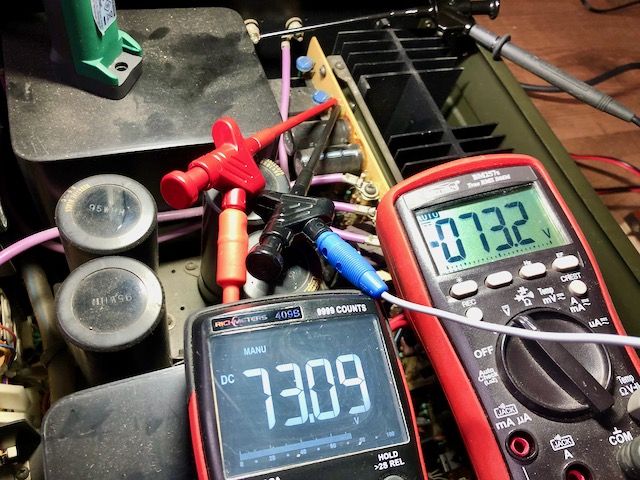

Mede doordat de elco's van de eindversterker niet vervangen hoeven te worden hebben we deze voedingcondensatoren dus ook niet vervangen. - Spanning afgeregeld met VR3 en VR4 op 73Volt (twee keer. Dual mono)

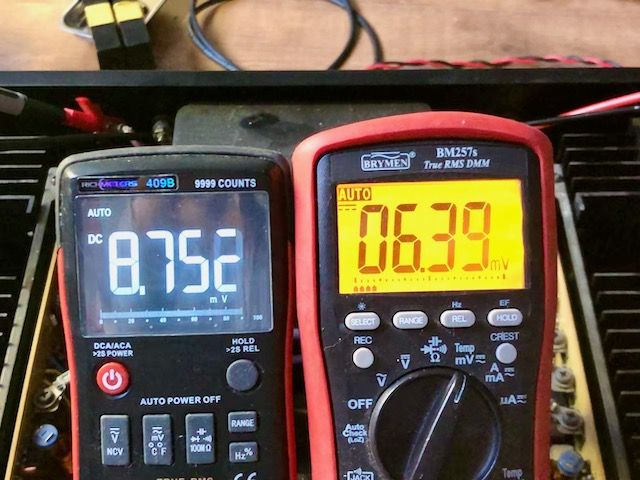

- Off-set voltage op bijna 0volt afgeregd met VR1

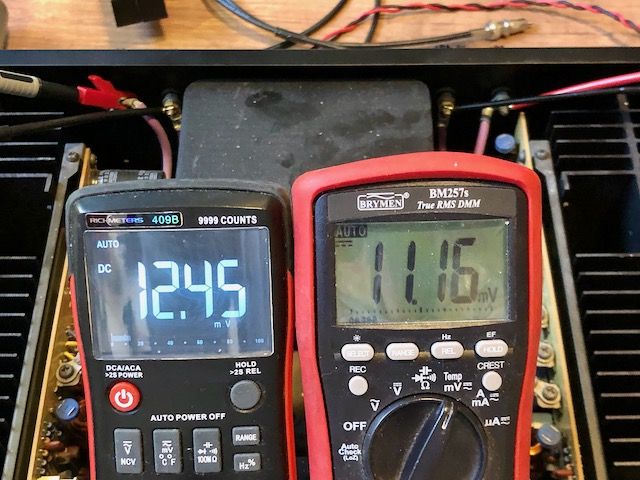

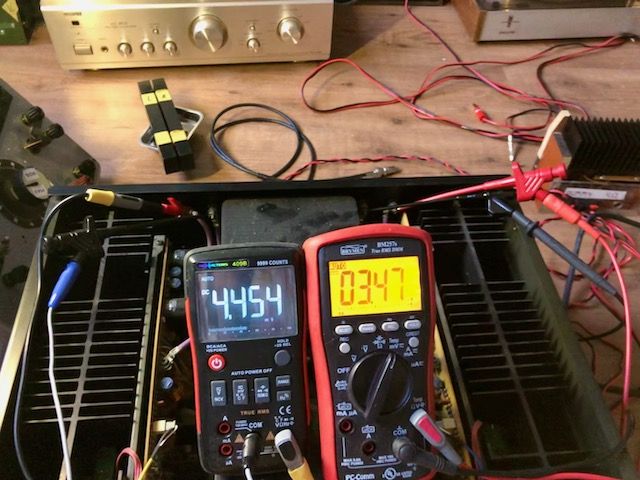

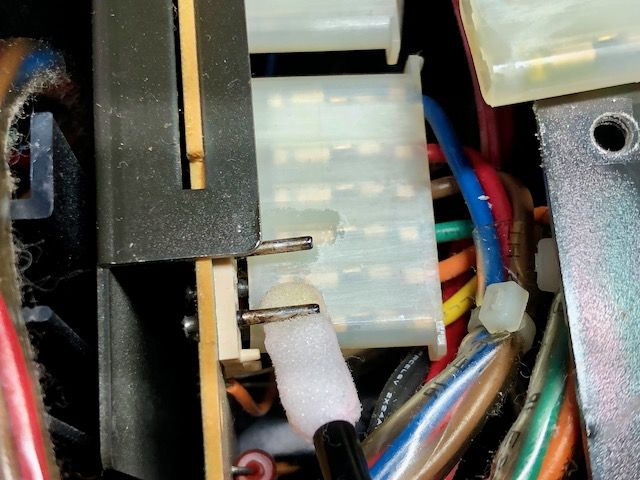

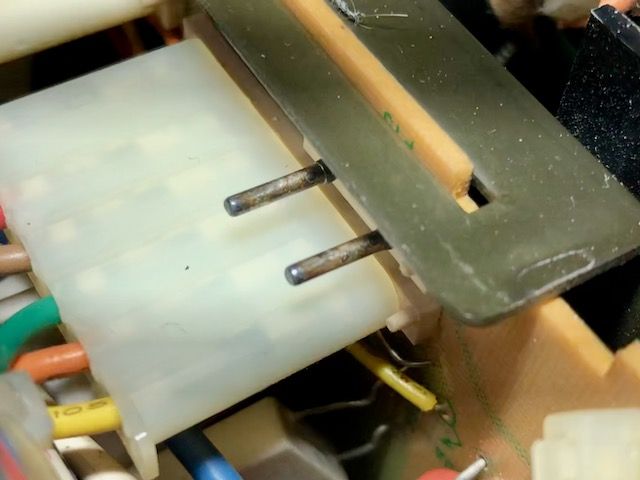

- Idling stroom afgeregeld met VR2. Normaal meet je een voltage over een weerstand maar bij deze versterker meet je echt de stroom. Hiervoor moet je een amperemeter aansluiten op connecties tor P15. Zie ook de afstelling van de Akai PS-120M

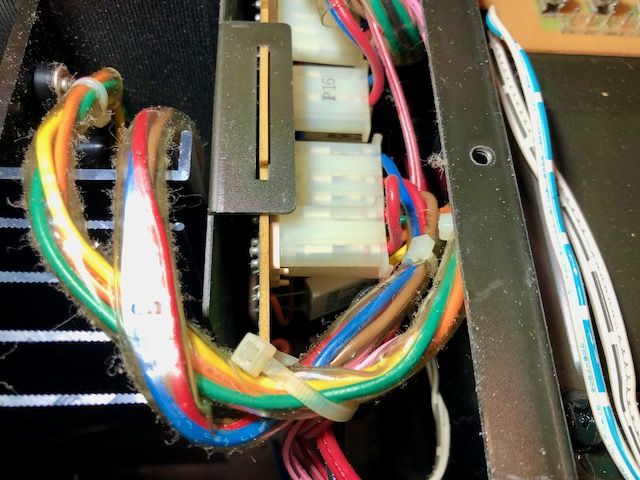

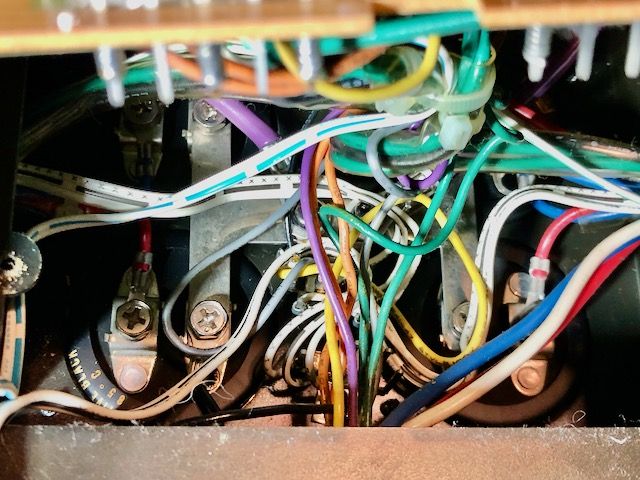

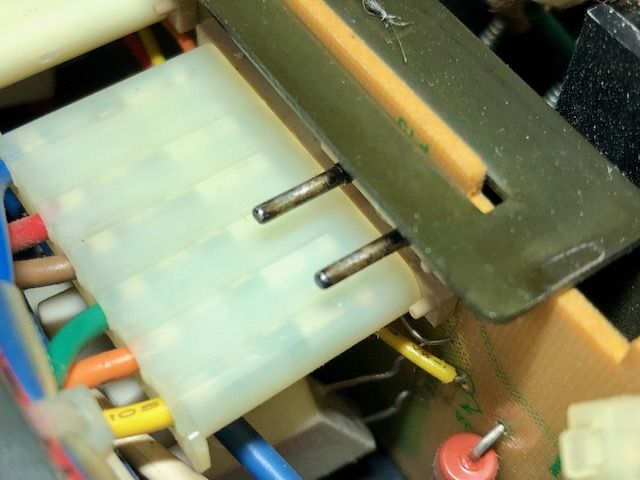

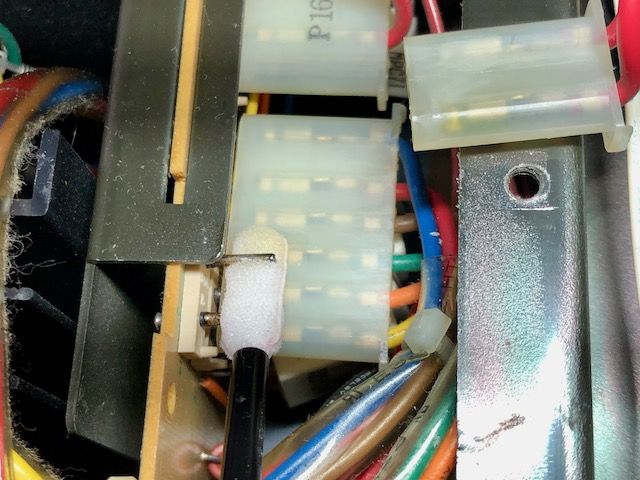

- Connectoren met Deoxit gereinigd.

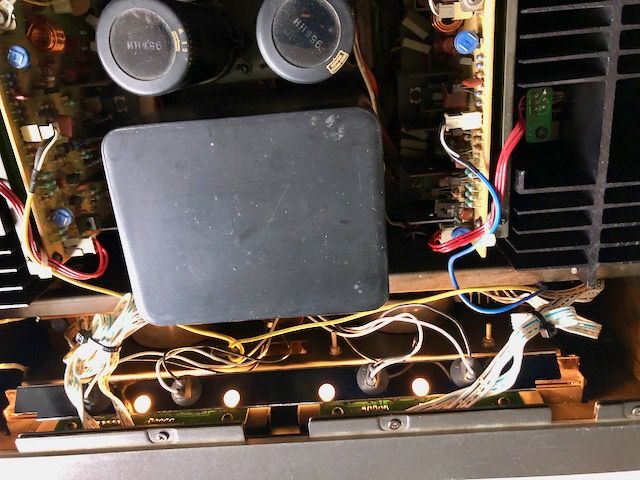

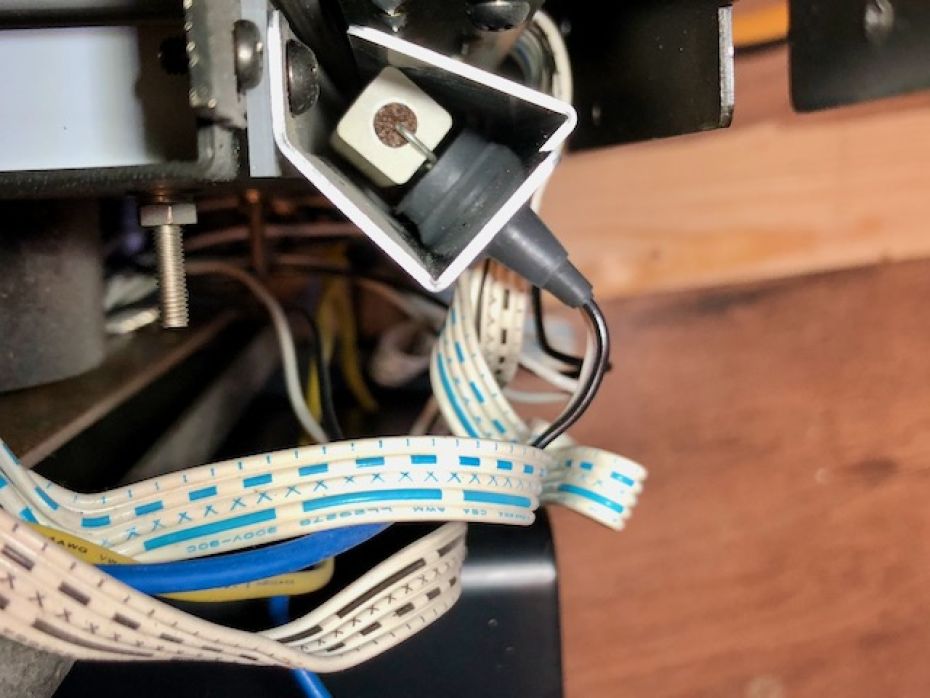

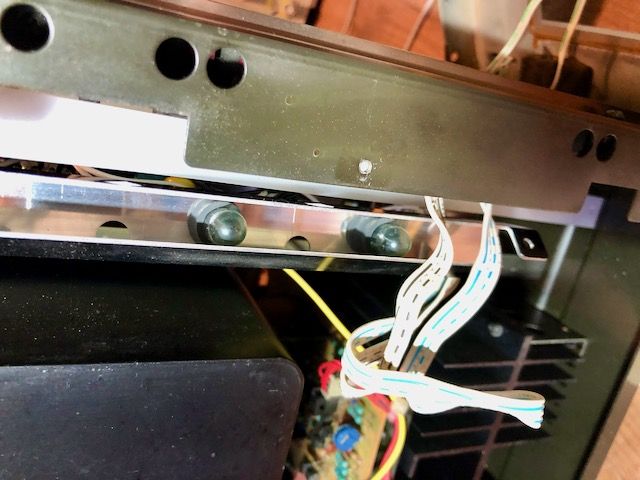

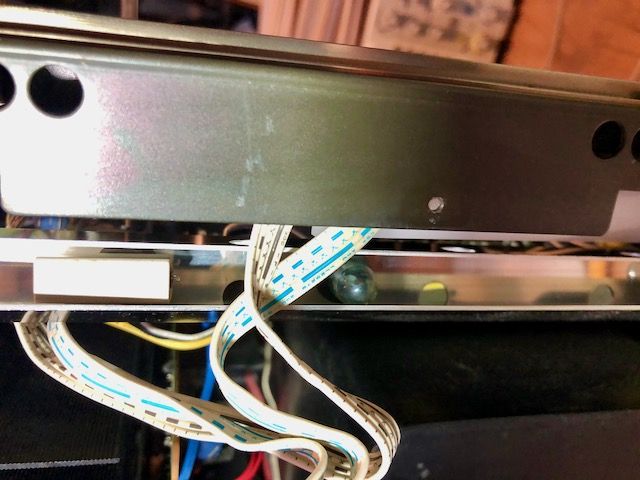

- Vier nieuwe gloeilampen geplaatst. Zoals op de foto te zien was één lampje vervangen door een
- Gehele versterker gereinigd.
Eindoordeel:

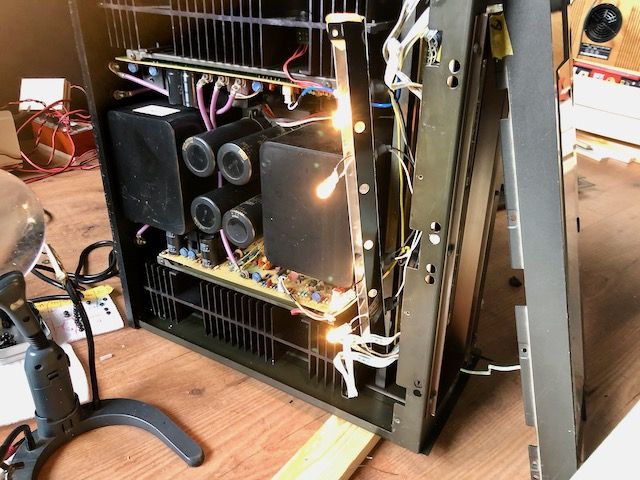

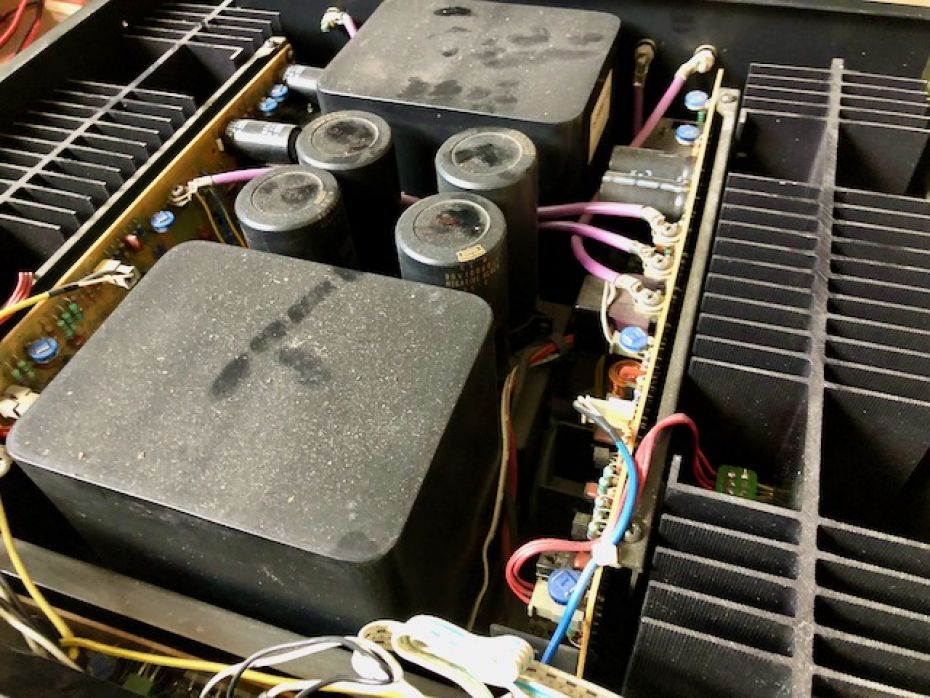

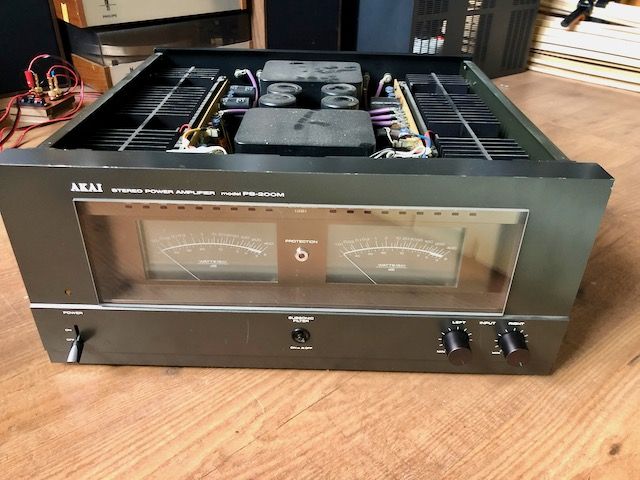

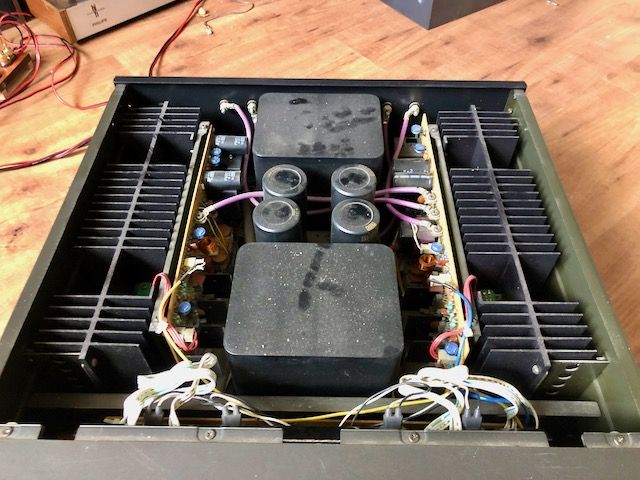

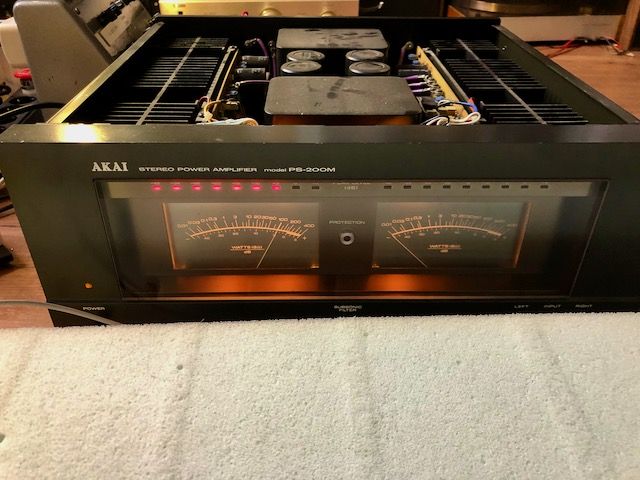

Met 30kg is dit een echte zware jongen. De opbouw is net als zijn kleine broertje, de SP-120M, symmetrisch. Twee hele grote transformatoren. Anders dan bij de SP-120 zijn ze bij de SP-200 netjes ingepakt. Twee strakke behuizingen.

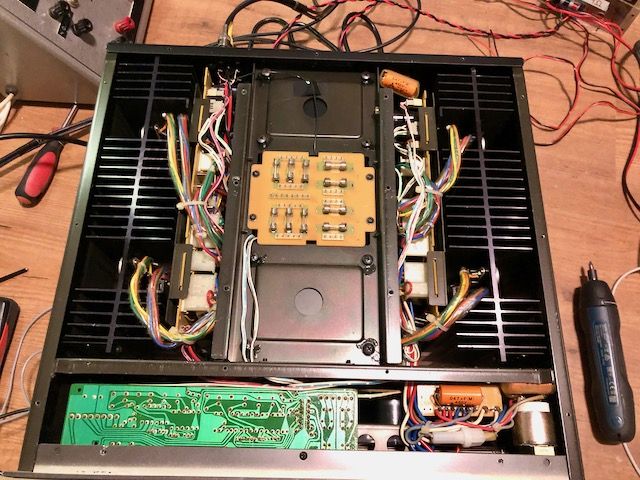

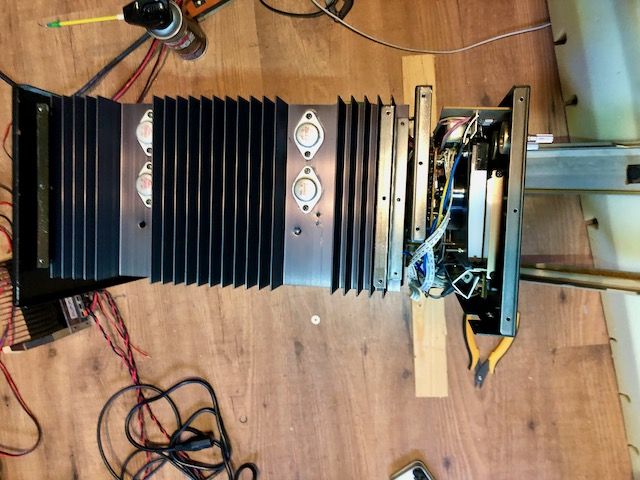

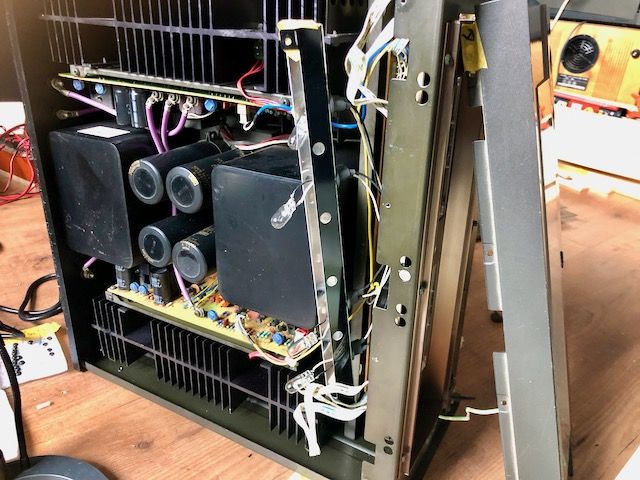

De vier, 10.000uF/100V condensatoren passen perfect tussen de trafo’s. Aan de linker- en rechterzijde zijn de versterker borden met bijbehorende koellichamen geplaatst.
Deze SP-200M eindversterker van Akai had alleen wat aandacht en liefde nodig. Schoonmaken, afstellen en wat nieuwe gloeilampen.

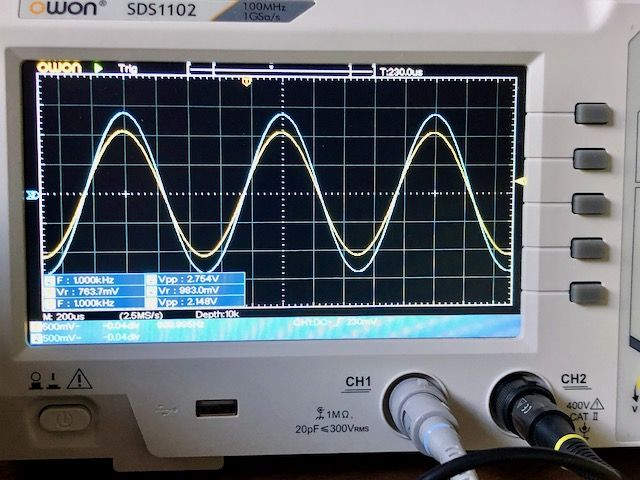

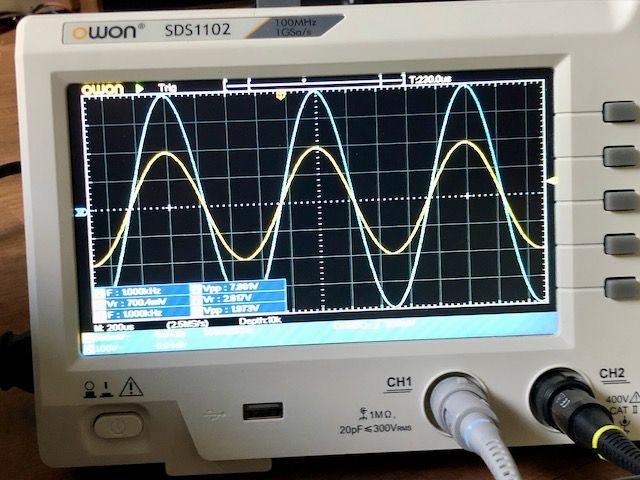

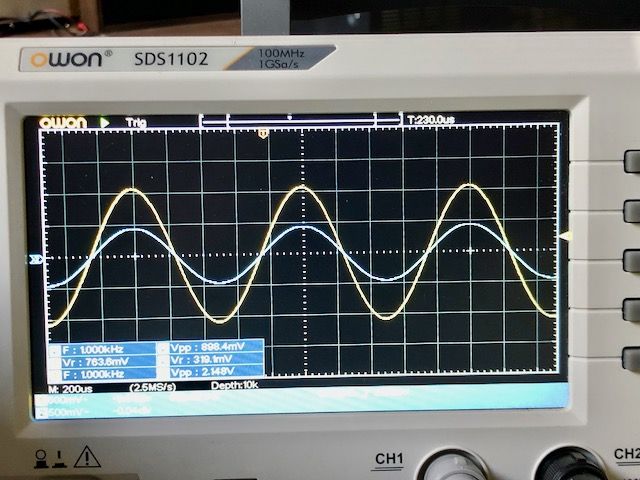

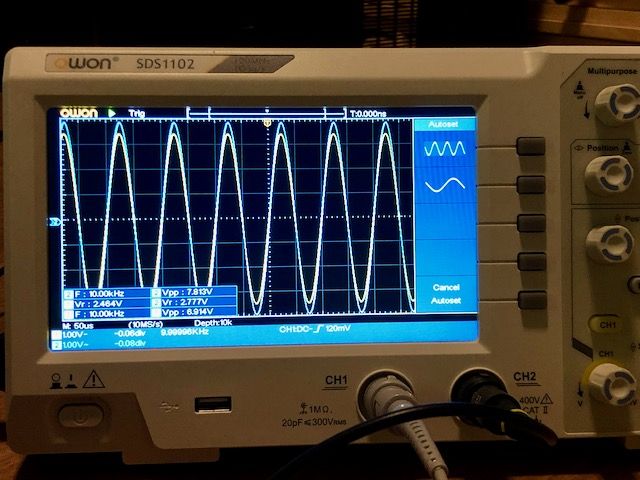

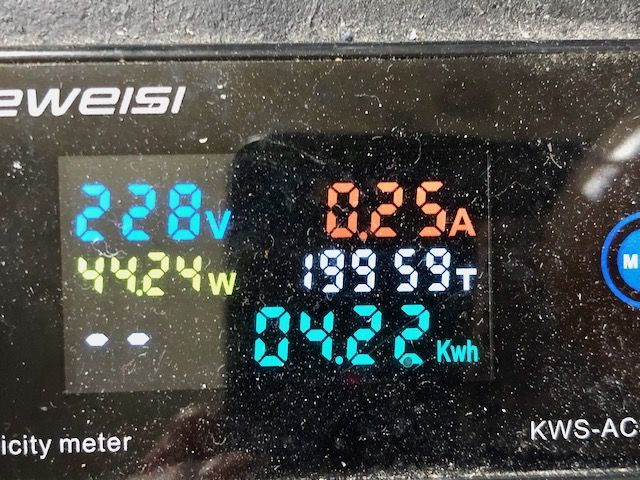

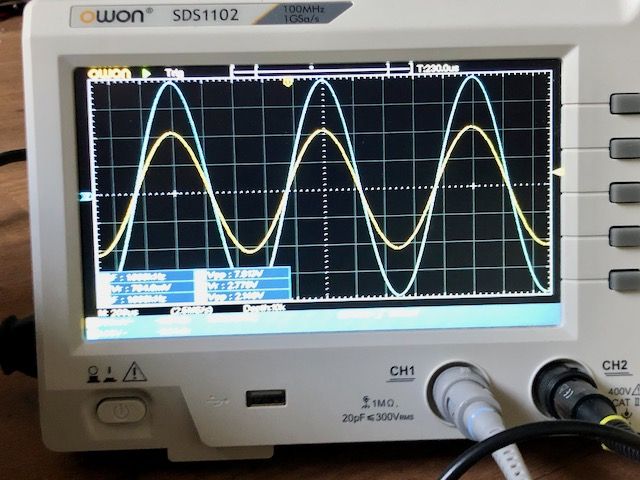

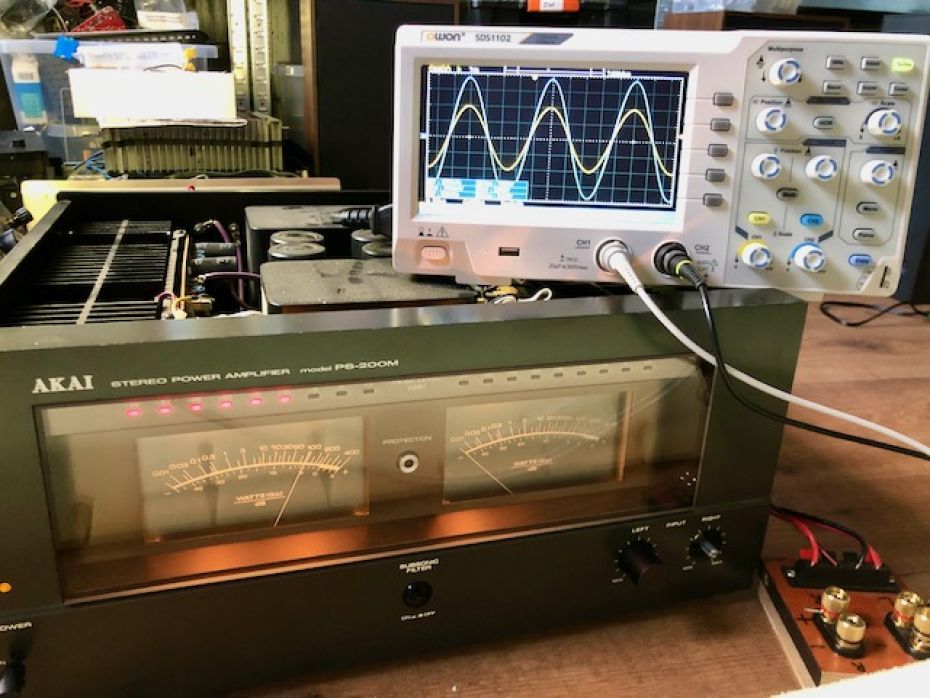

Met een opgenomen vermogen van 45Watt in rust haalt deze versterker geen prijzen binnen op het gebied van zuinigheid. Met een testsignaal had ik bij een luidsprekervermogen van 2x 100Watt een opgenomen vermogen van bijna 500Watt.
Toen deze versterkers werden ontwukkeld en. Verkocht had niemand het nog over de verbruikskosten. Het luidsprekervermogen was veel belangrijker.

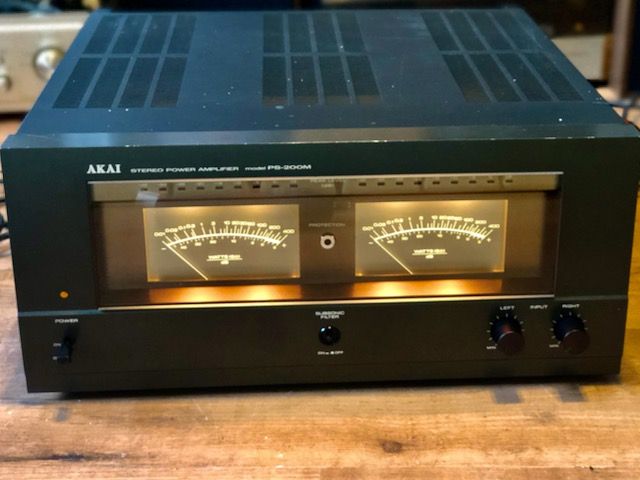

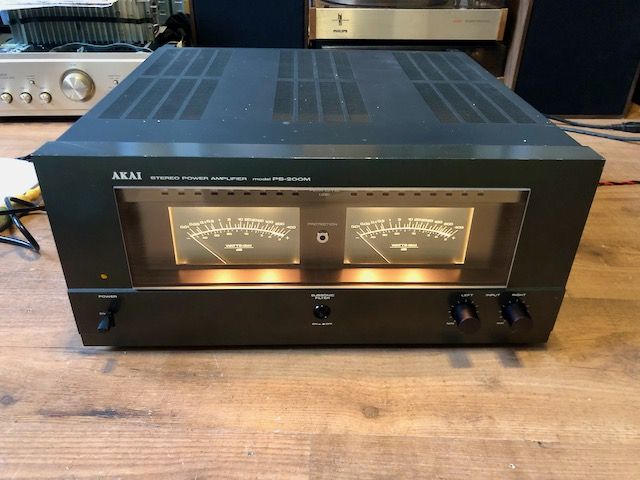

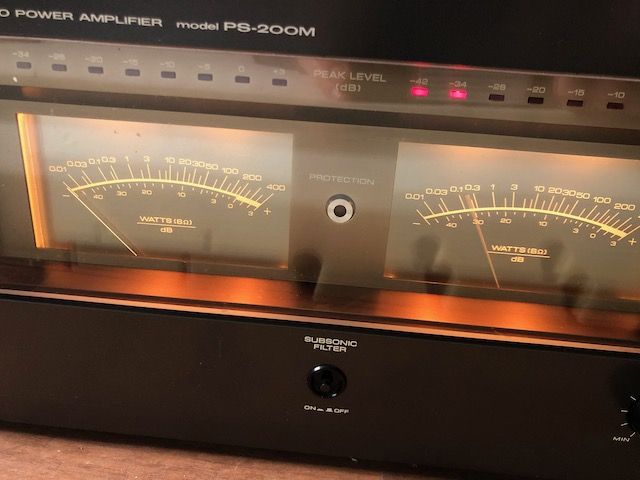

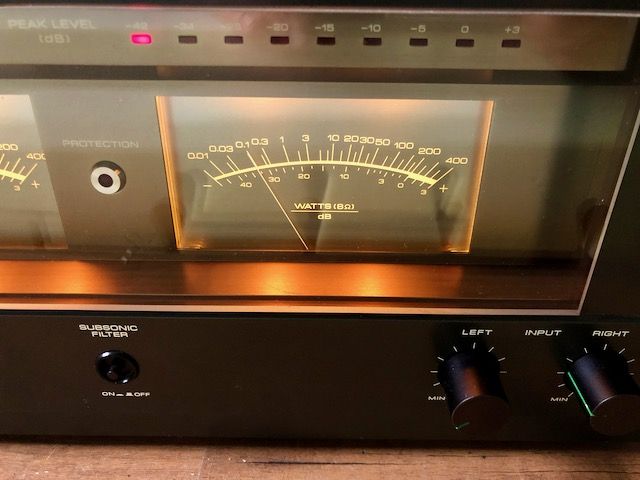

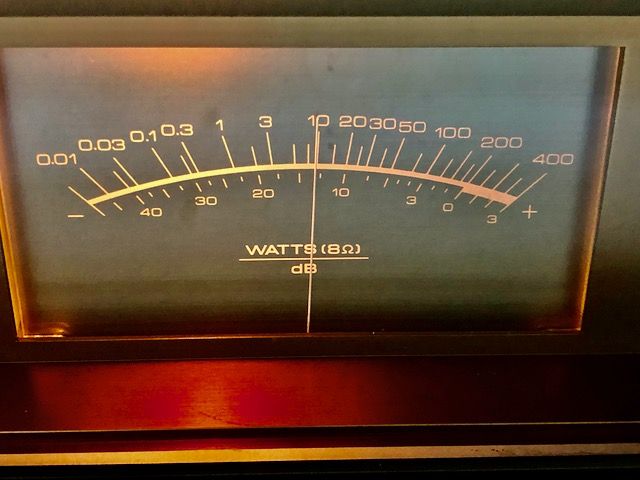

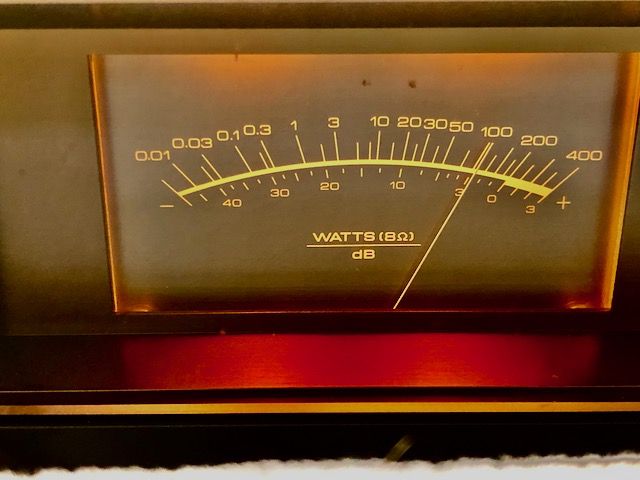

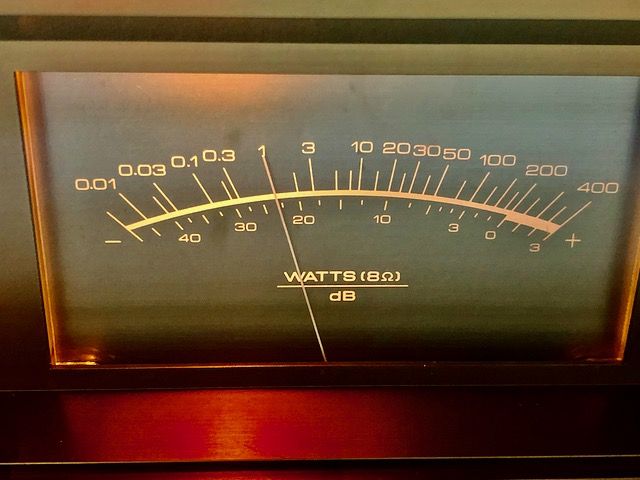

Twee grote VU-meters, bijbehorende LED’s, een gewicht van 30Kg en een vermogen van ruim 2x 200Watt moet bij zijn introductie in 1979 een noviteit zijn geweest.
Wat een kwaliteit heeft Akai in deze machine gestopt. Na ruim 40 jaar zijn de condensatoren nog van goede kwaliteit. Zijn vrijwel alle instellingen nog volgens de norm en is hij kraak- en bromvrij.
Resume: Ik heb weer aan een icoon mogen werken. Wat is het leven toch mooi!
