AKAI
PS-120M

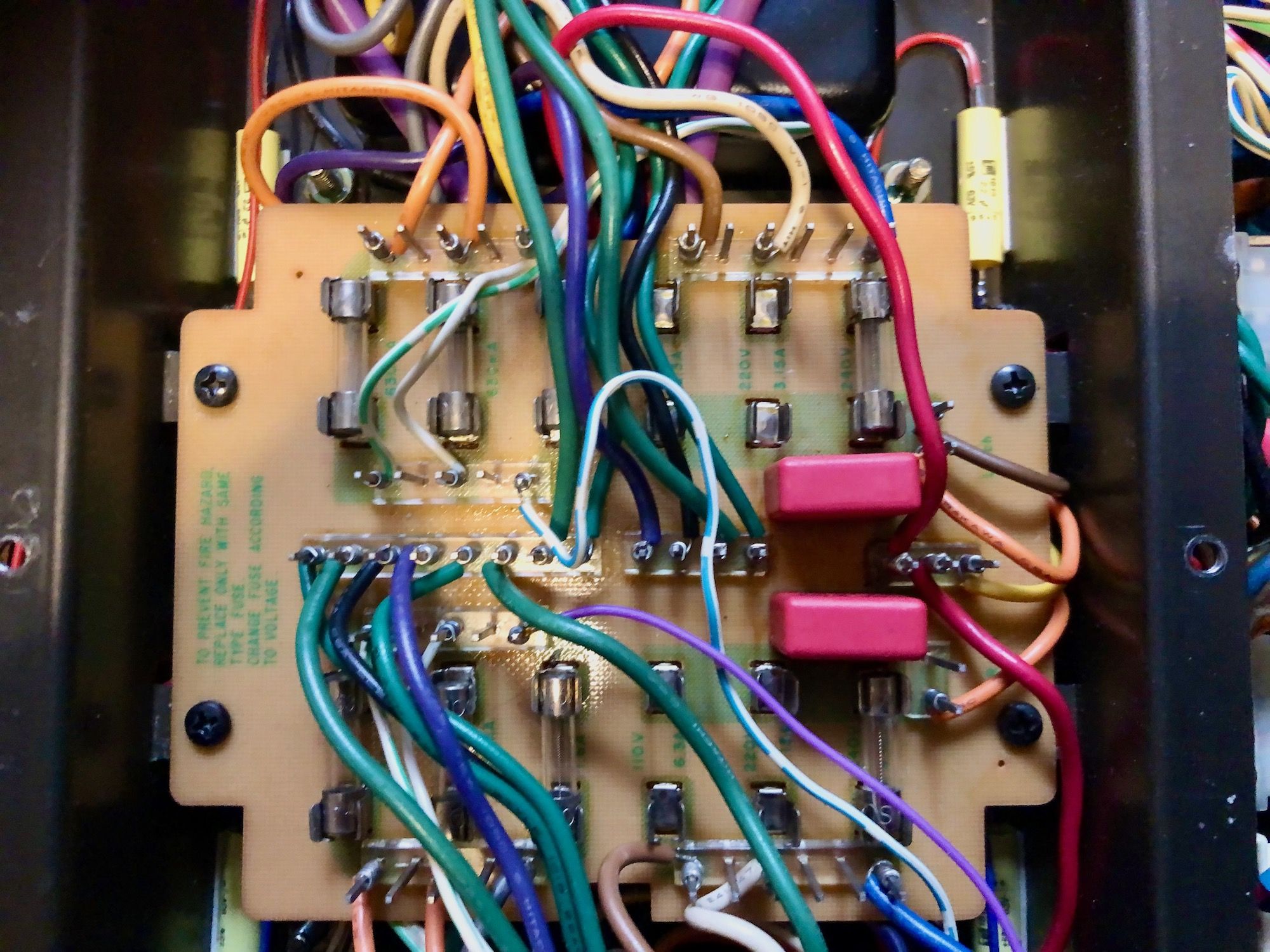

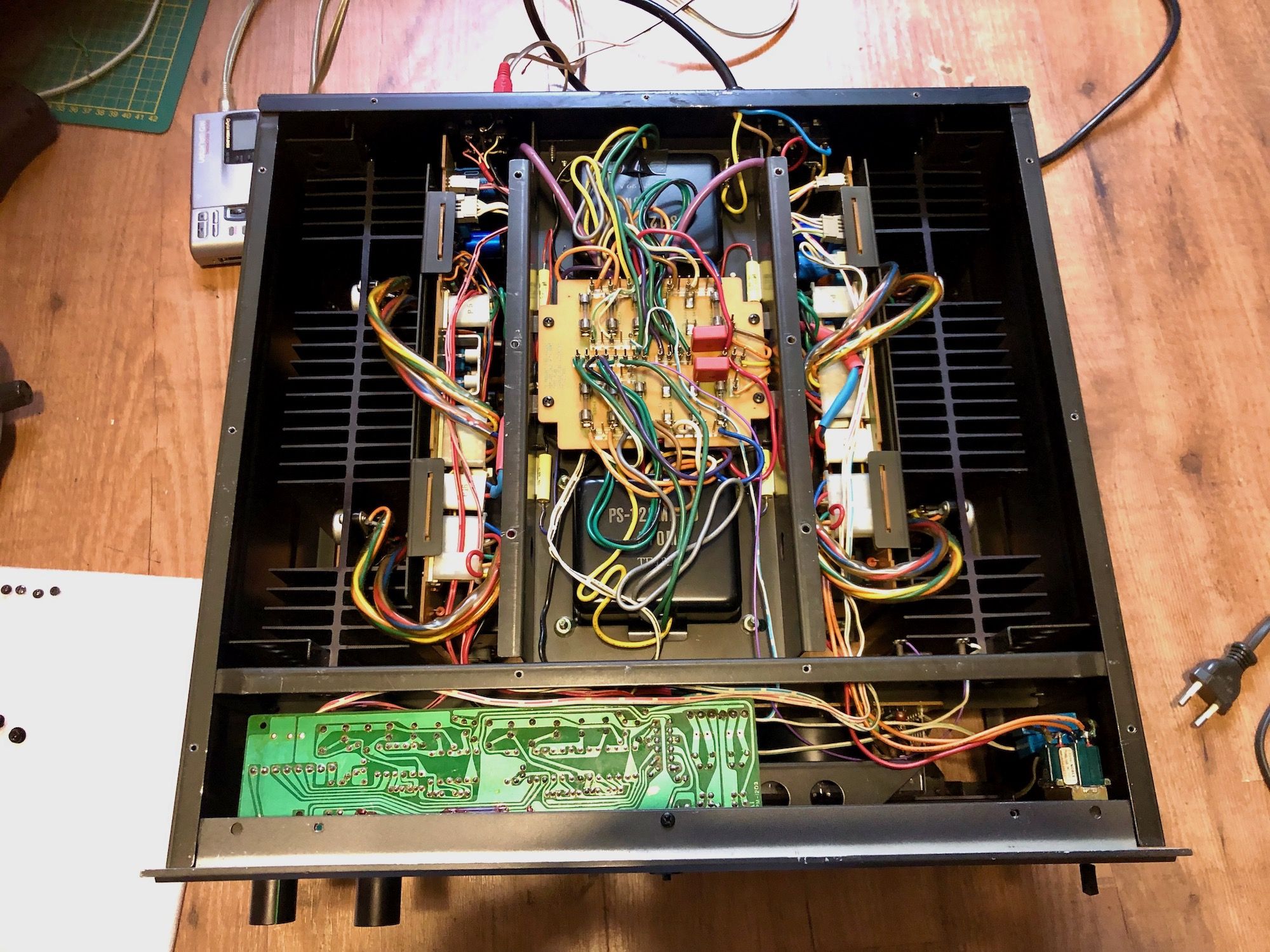

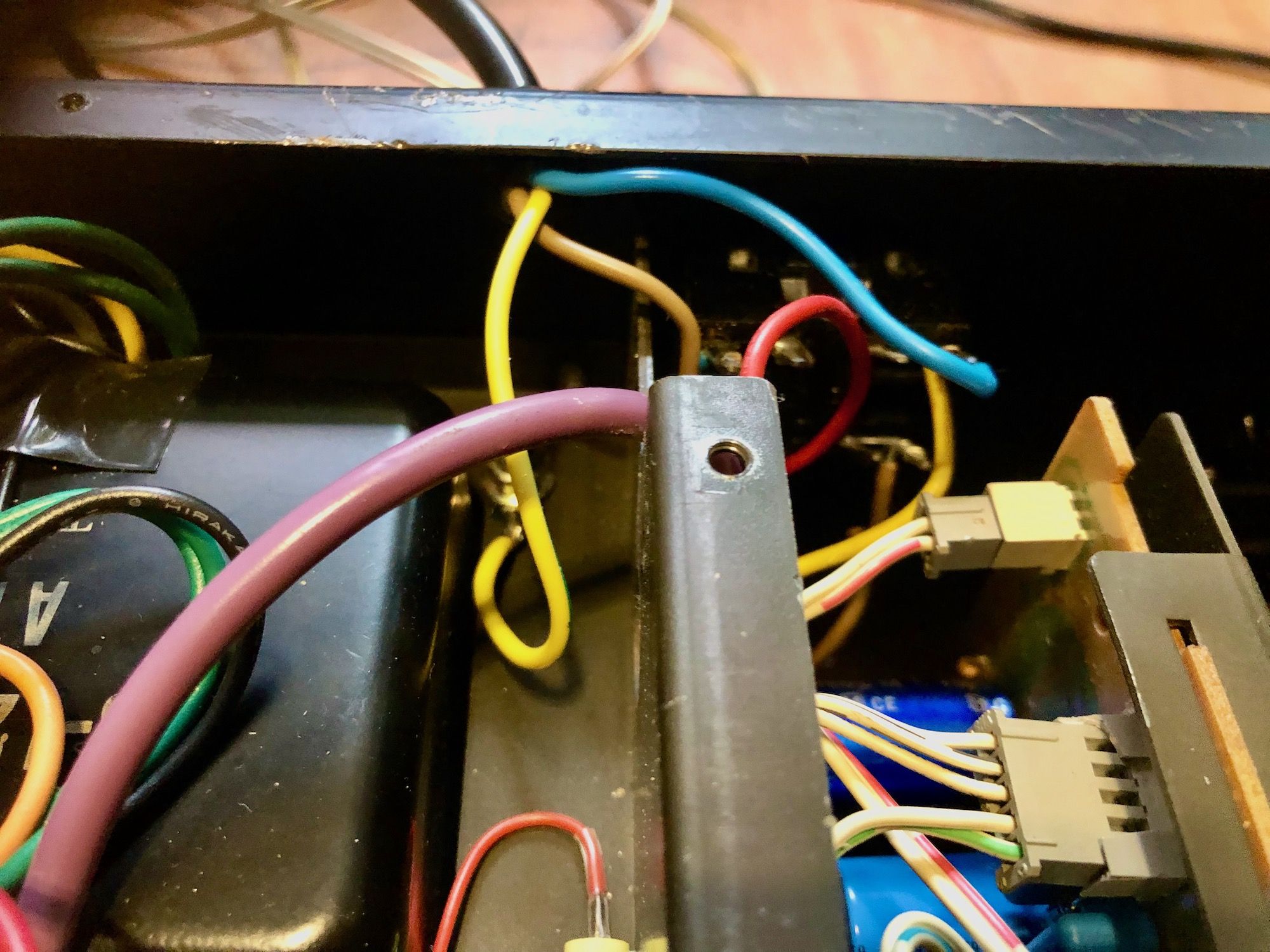

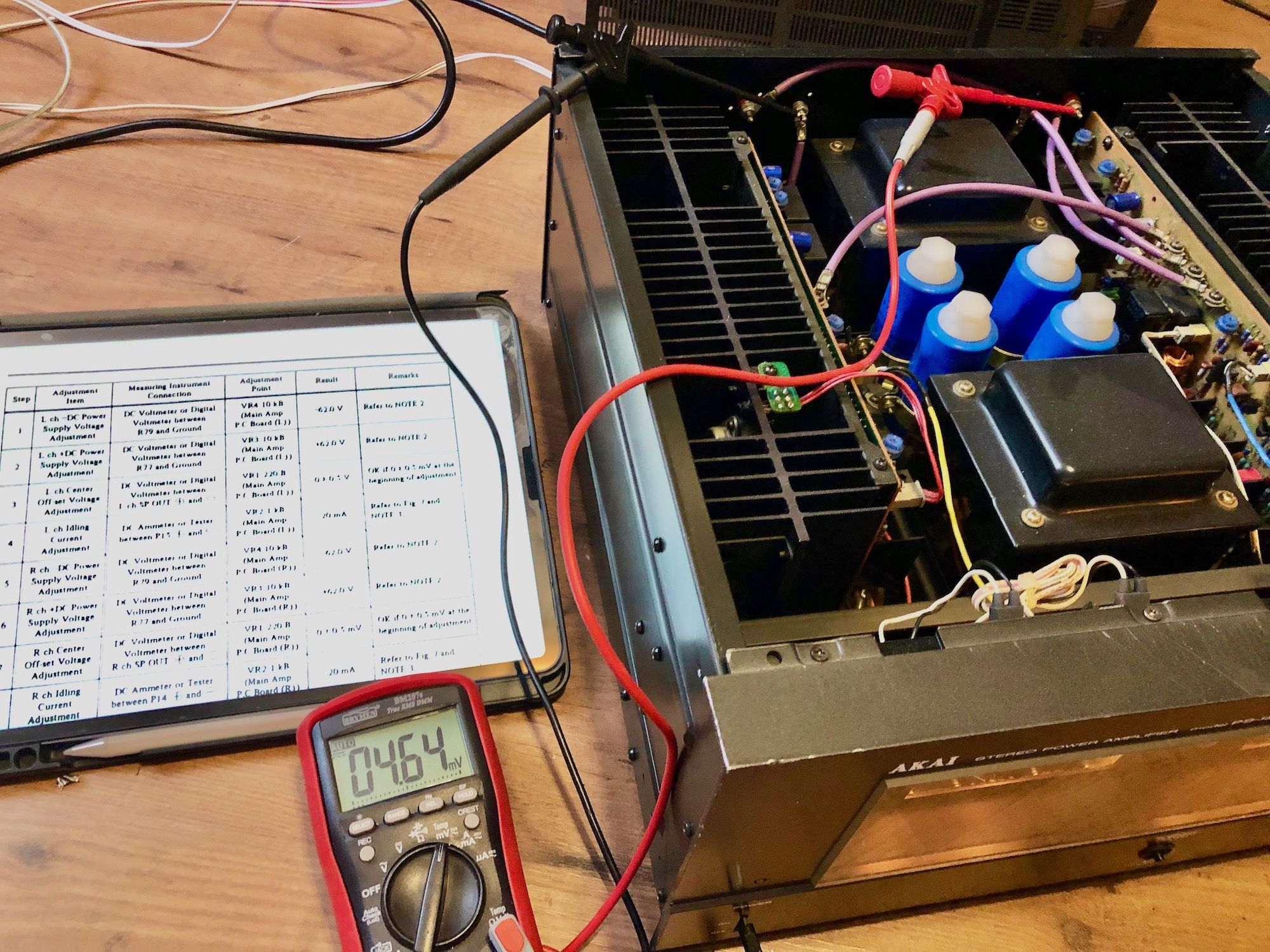

![Akai PS-120 open. Onderdelen zijn zichtbaar](/templates/yootheme/cache/73/Akai_PS-120M_amplifier-repair11-737fb7a6.jpeg)
Klacht:
- Deze Akai PS-120m gaat aan maar geeft geen geluid.

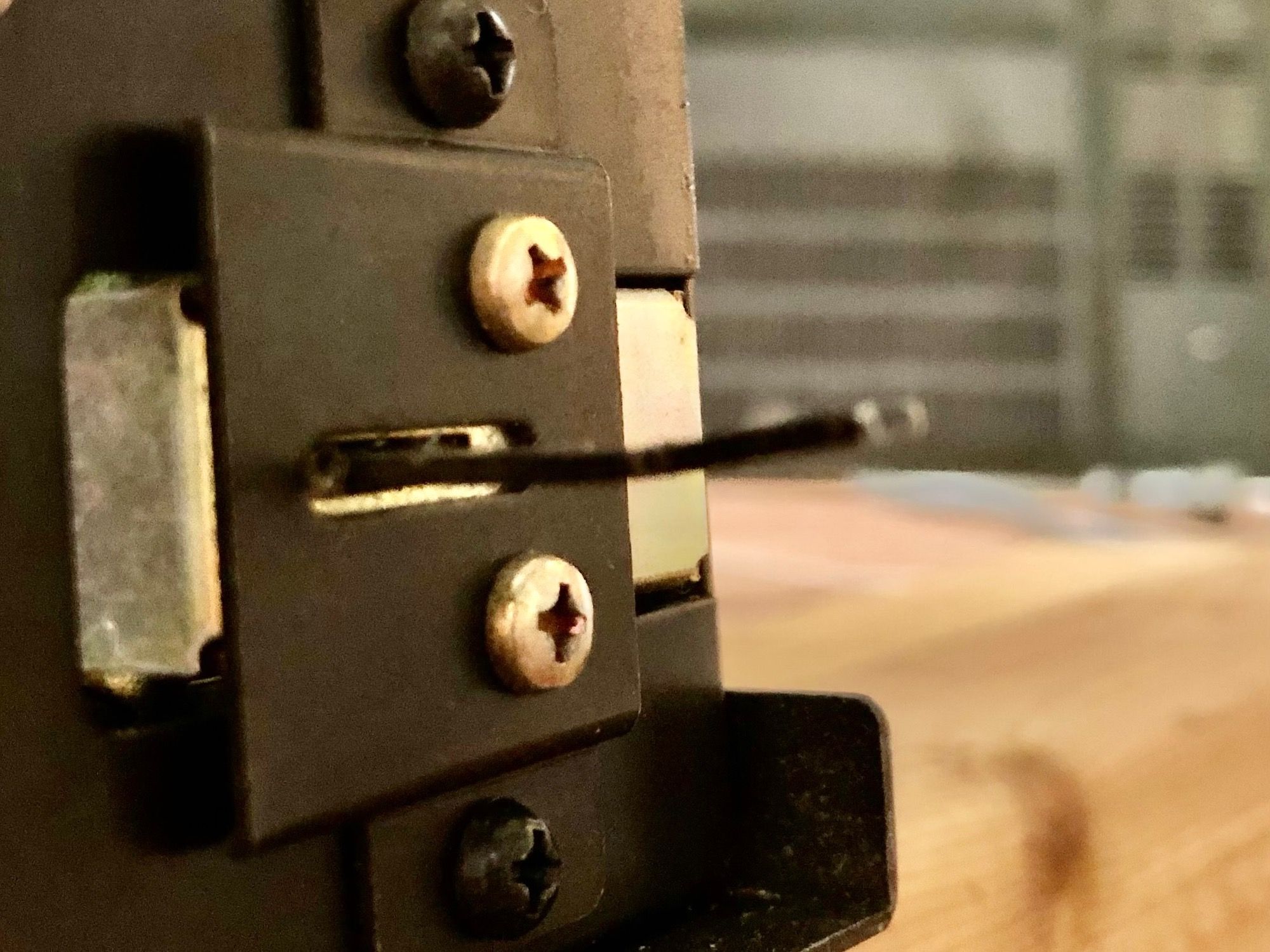

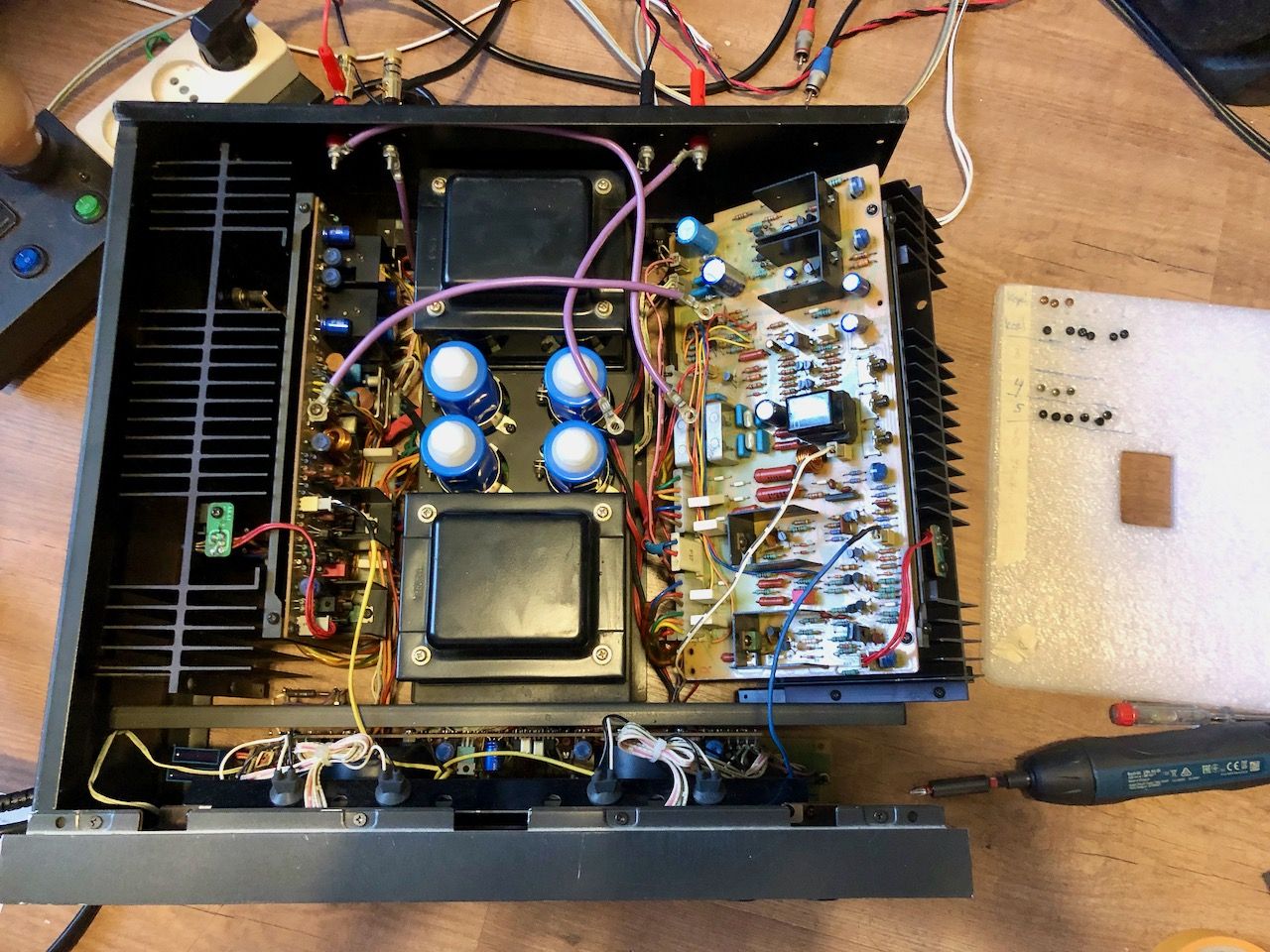

![Condensatoren en potmeters moeten vervangen / schoongemaakt worden](/templates/yootheme/cache/b3/Akai_PS-120M_amplifier-repair13-b31f4a23.jpeg)
Manual: Hifiengine
Diagnose:
- Opgenome vermogen in rust is 50 watt en lijkt dus goed te zijn.

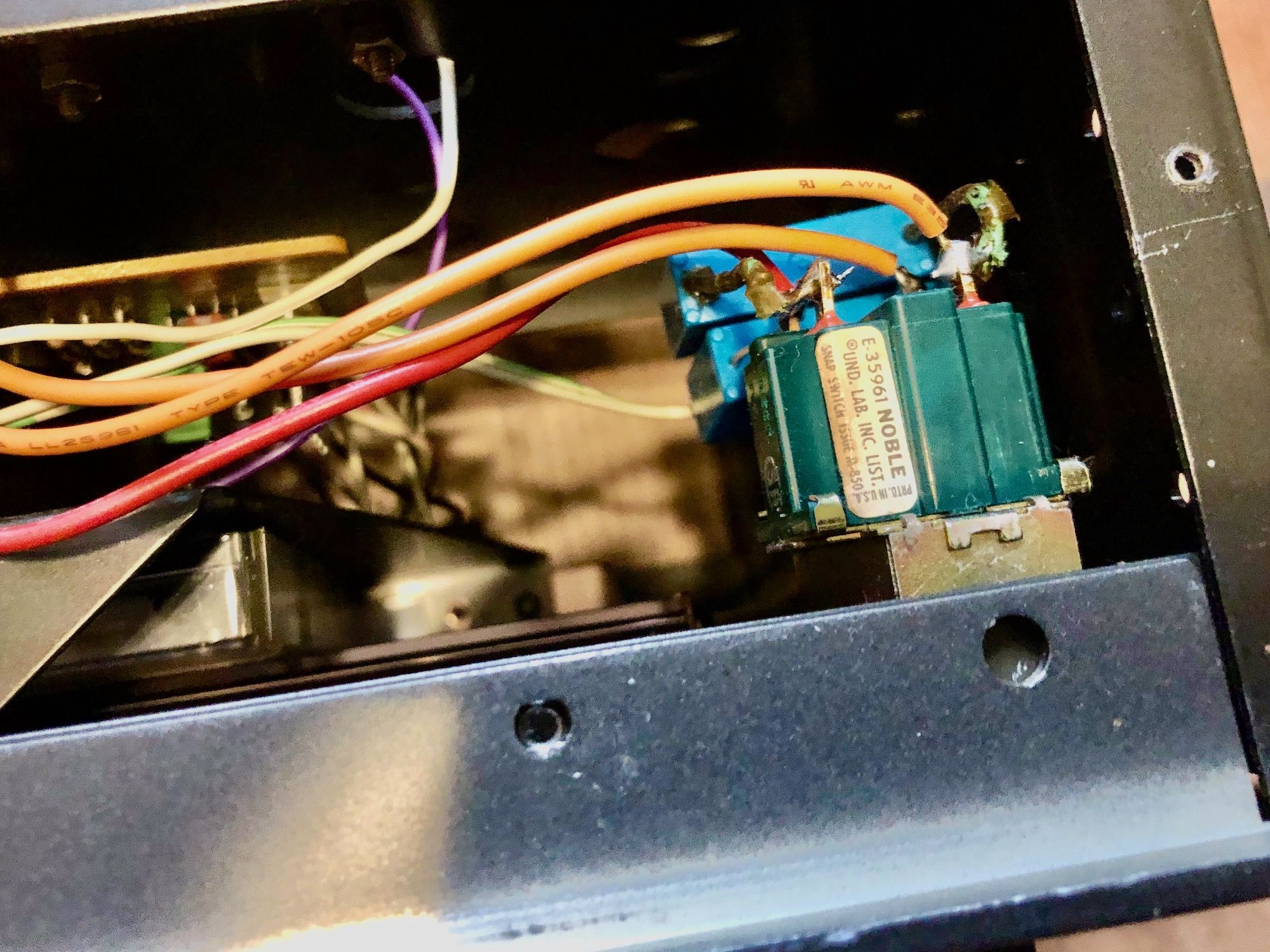

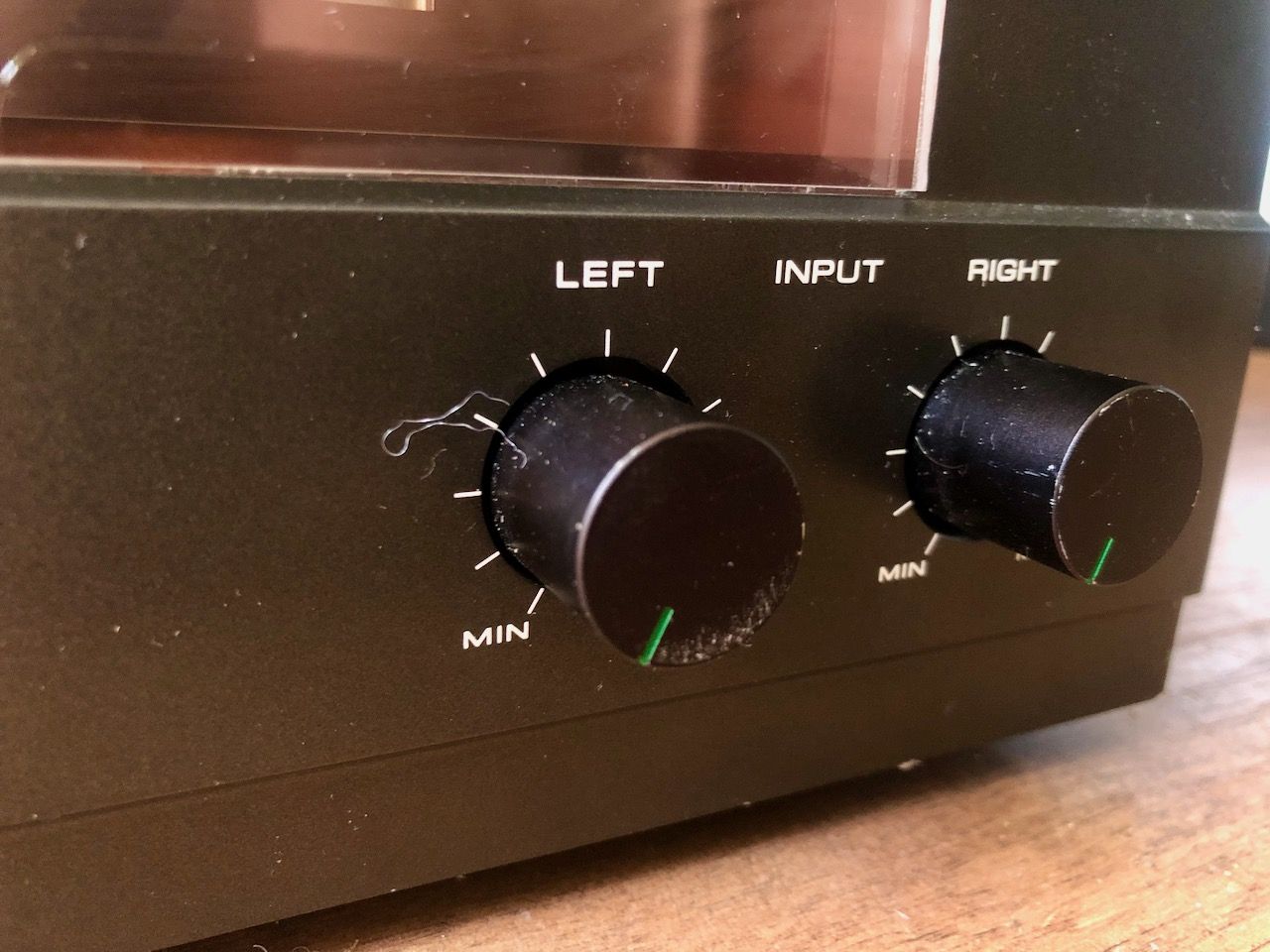

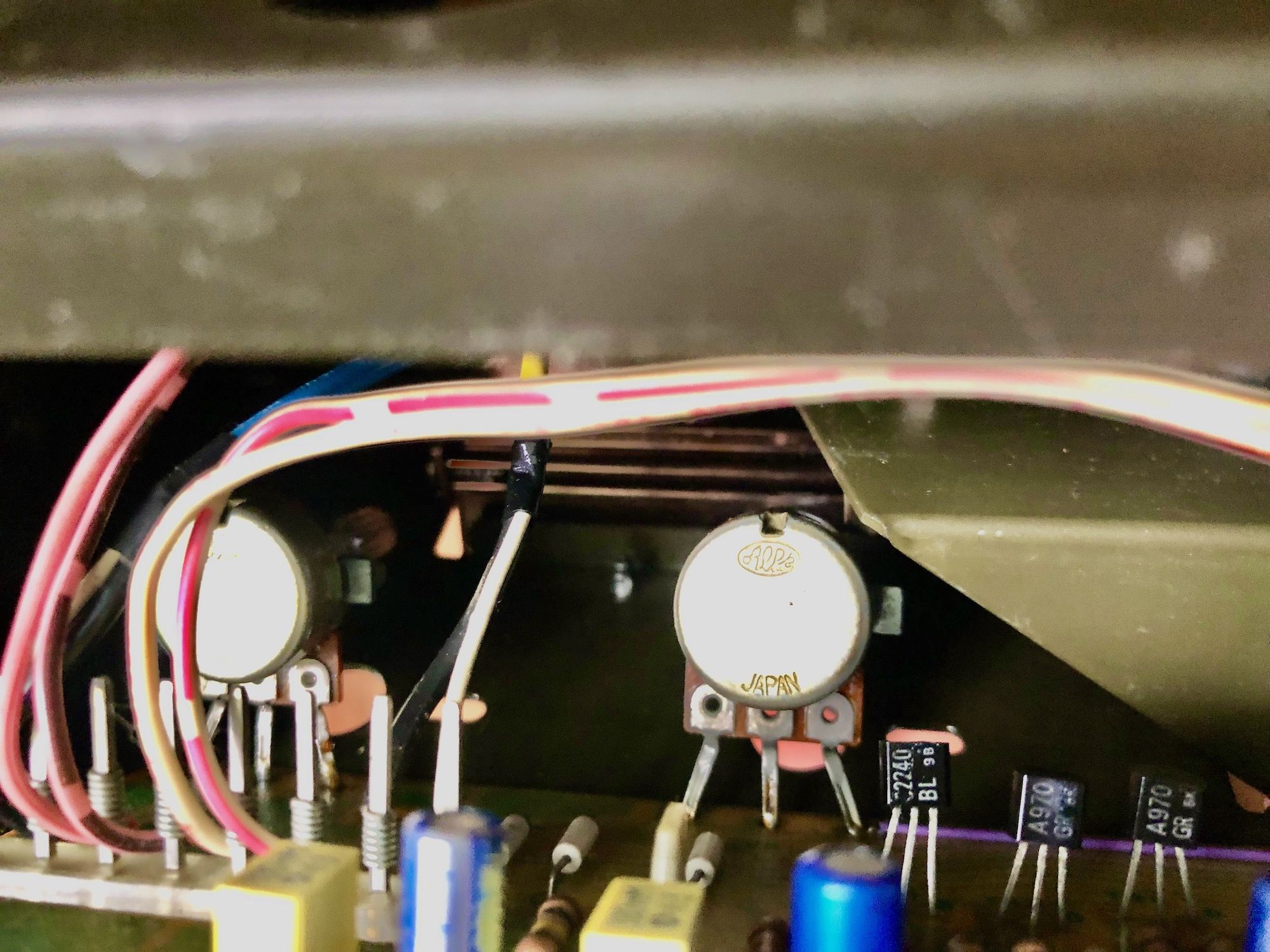

- De ingangs potmeters (input level resistors) VR1a en VR1b horen 100K ohm te zijn. De gemeten waarde is oneindig.
- Na diverse keren deze potmeters gedraaid te hebben is er een hoge weerstaand meetbaar.
- Na enkele minuten gespeeld te hebben schakelt het beveiliging relais uit en is er helemaal geen geluid meer.

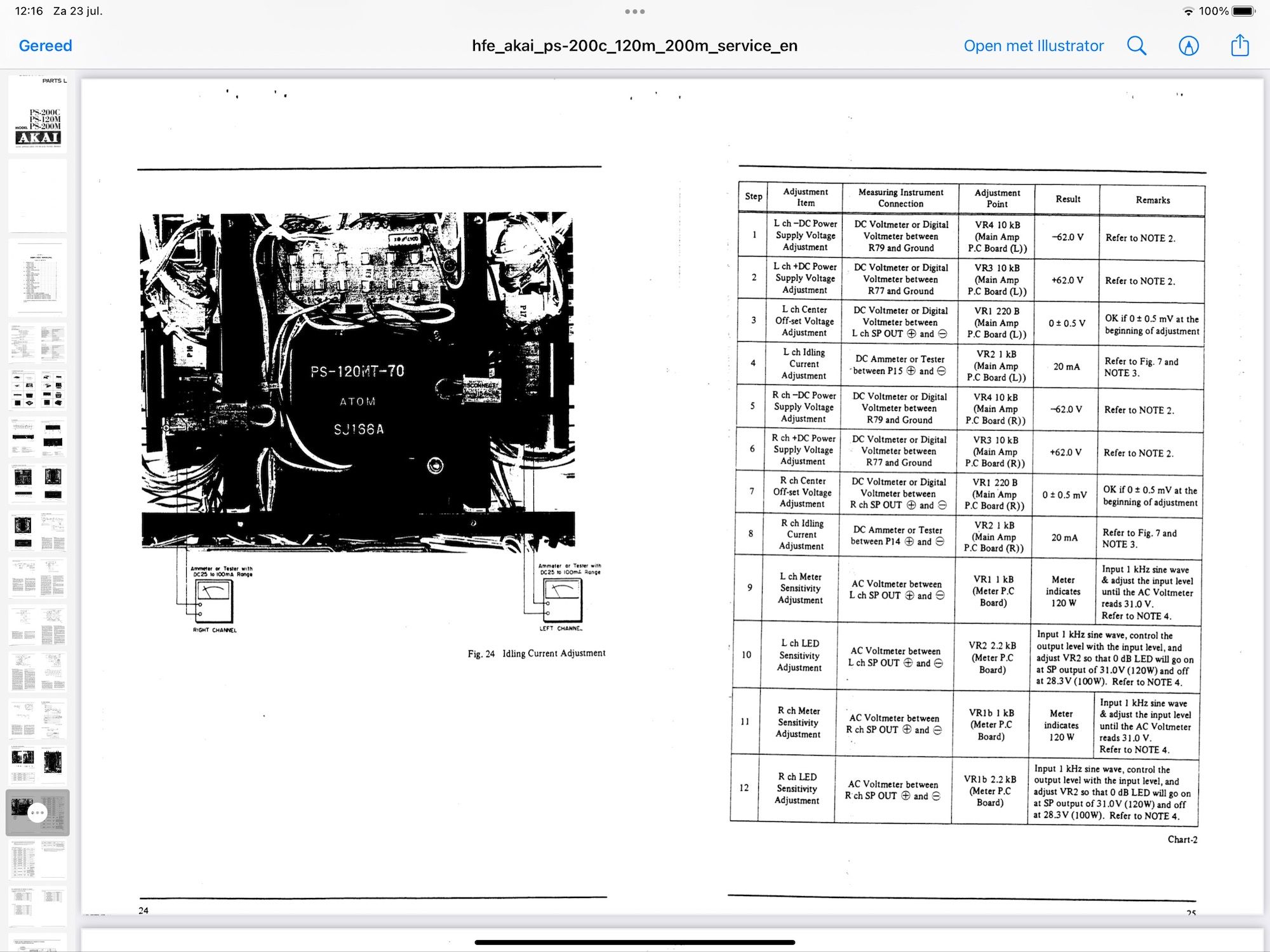

![Akai Ps-120 afregelen](/templates/yootheme/cache/6c/Akai_PS-120M_amplifier_repair-settings-6c8296f9.jpeg)
![Bias stroom meten door pen P15 te verwijderen](/templates/yootheme/cache/b3/Akai_PS-120M_Idling-current-adjust-b3ee5fc5.jpeg)

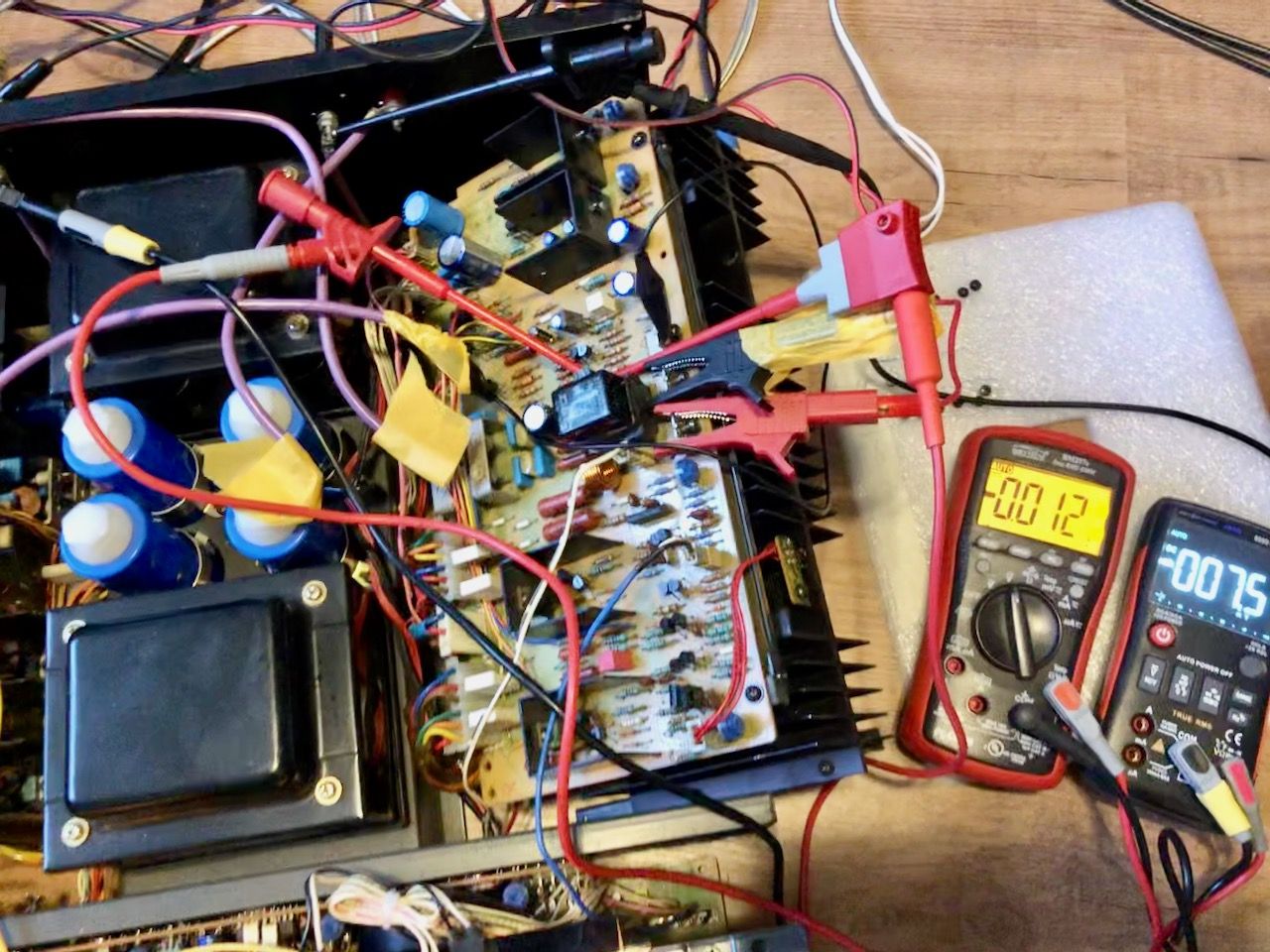

![Slechte soldeerverbindingen op versterker printplaat](/templates/yootheme/cache/84/AKAI_PS-120m_amplifier-repair-relais12-84c5bb1c.jpeg)

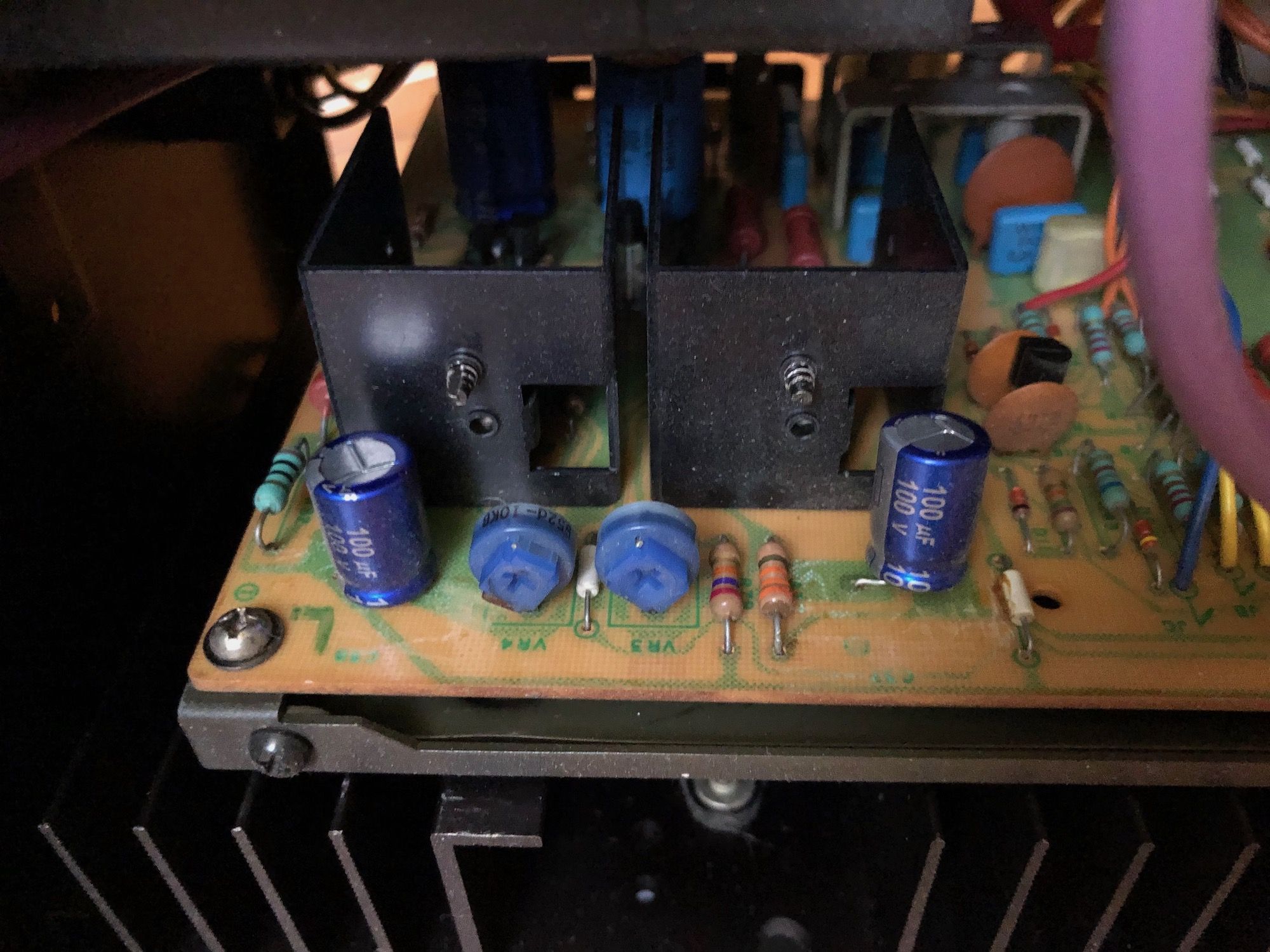

![Relais van akai Ps-120 versterker repareren](/templates/yootheme/cache/cc/AKAI_PS-120m_amplifier-repair-relais24-cc8ea729.jpeg)
Reparatie:

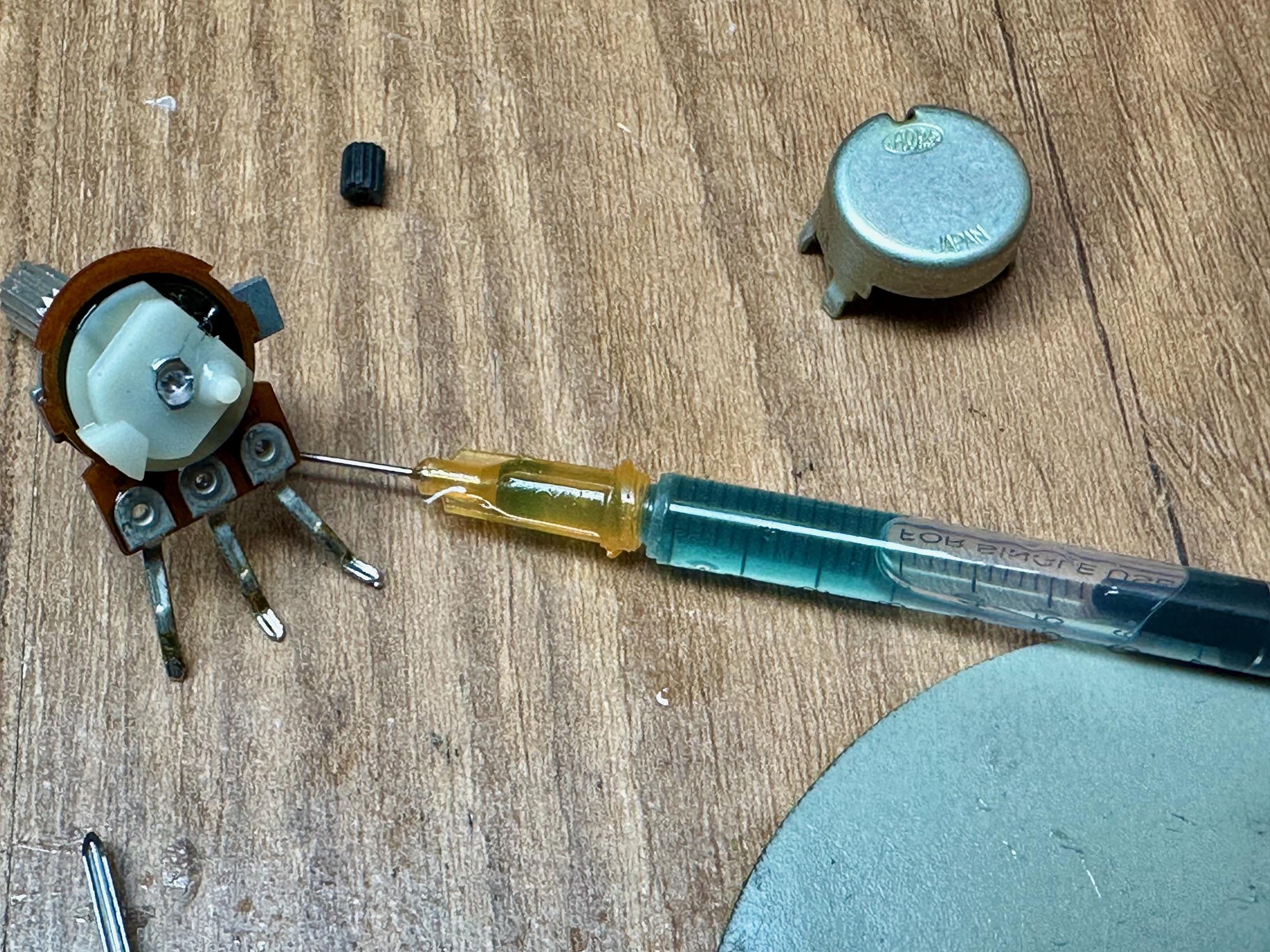

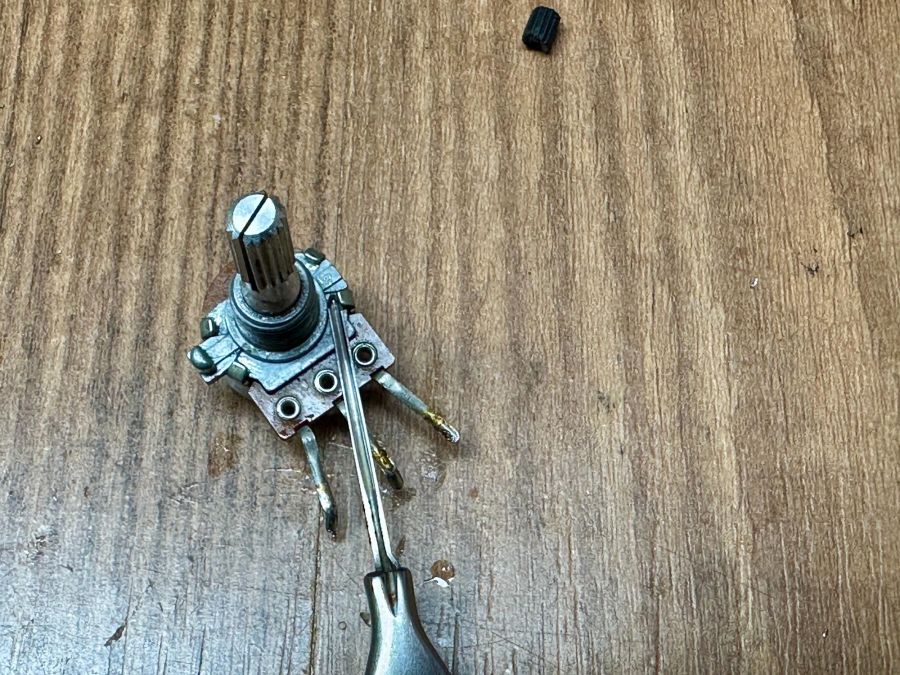

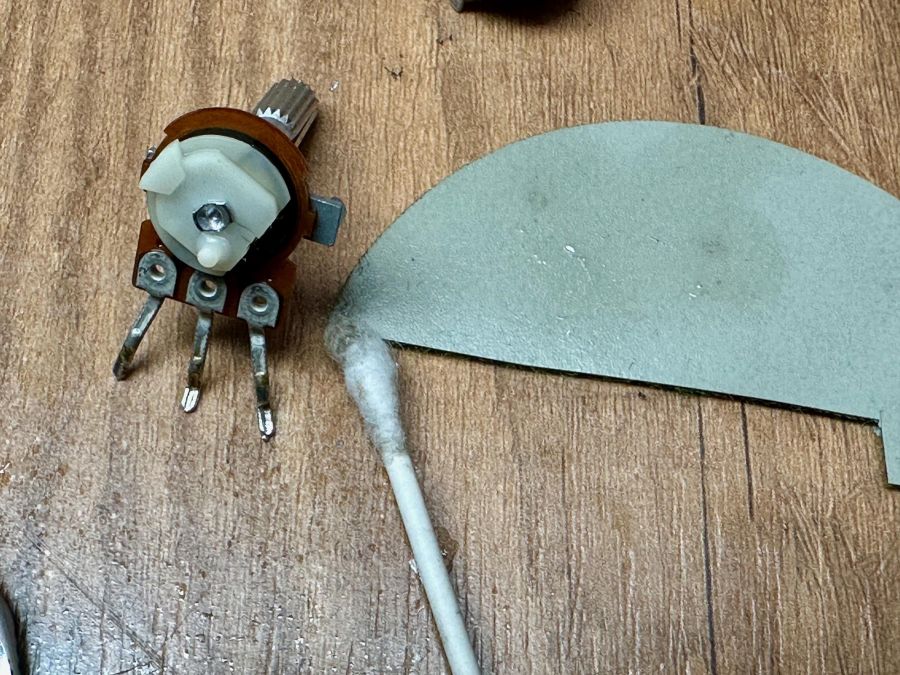

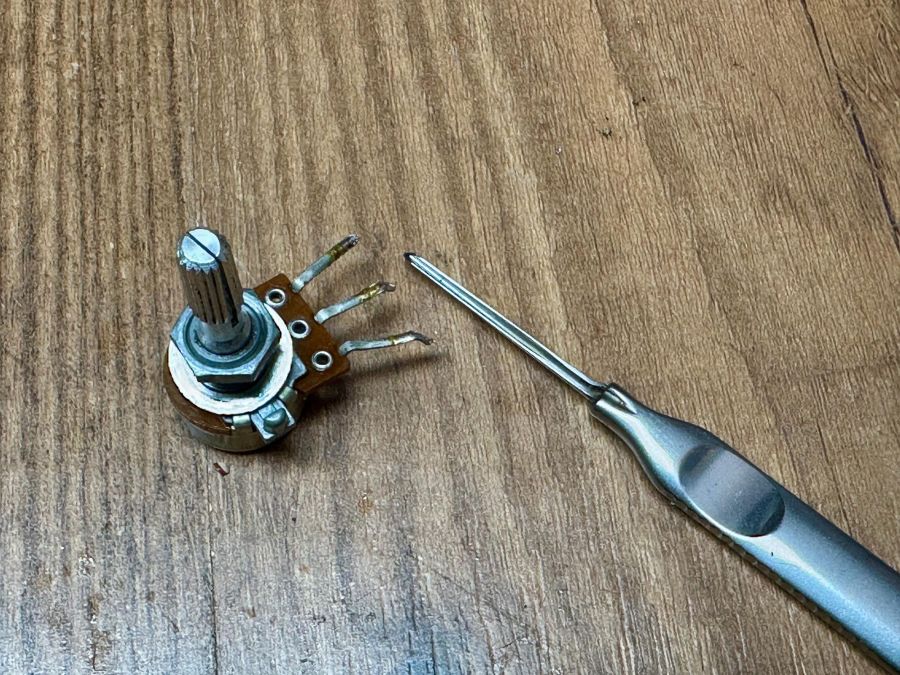

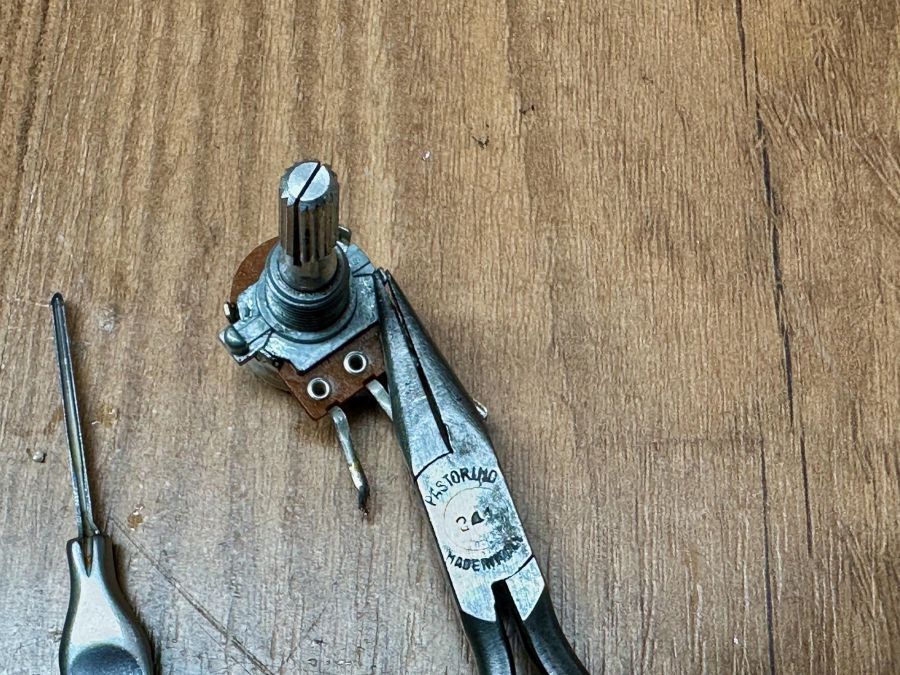

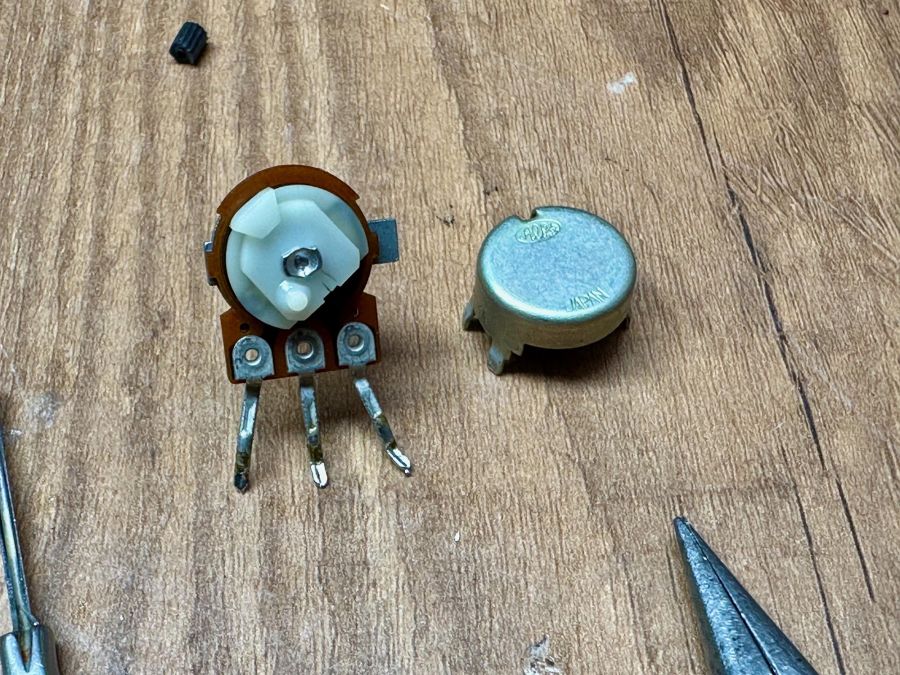

- De verwachting was dat de input level potmeters VR1 en VR1b niet meer te repareren zouden zijn. Maar het reinigen met Deoxit Gn5 Gold bleek een redmiddel te zijn. Na drie keer reinigen draaiden ze weer als nieuw. De meetwaarden waren ook volgens de norm en zeer stabiel.

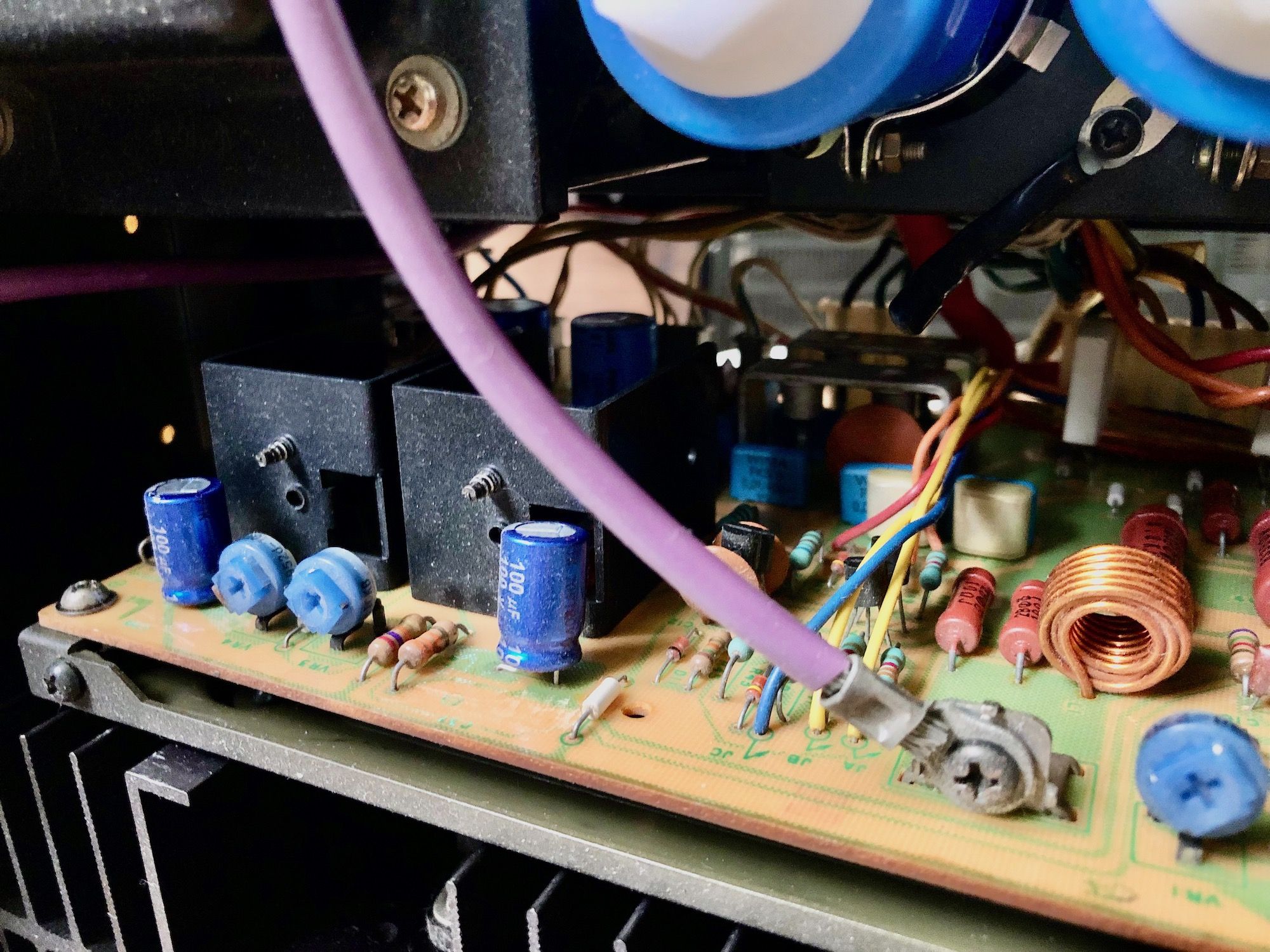

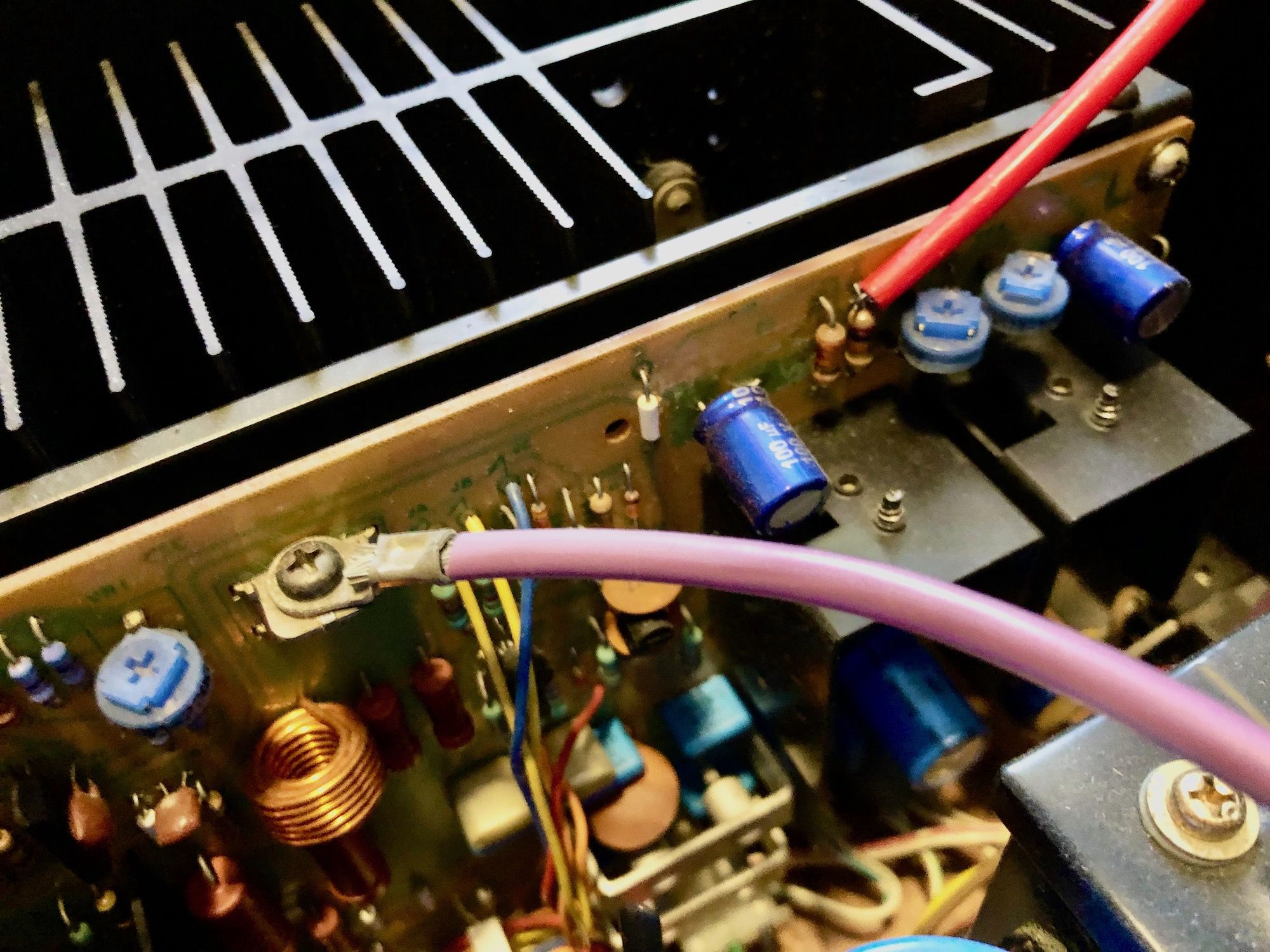

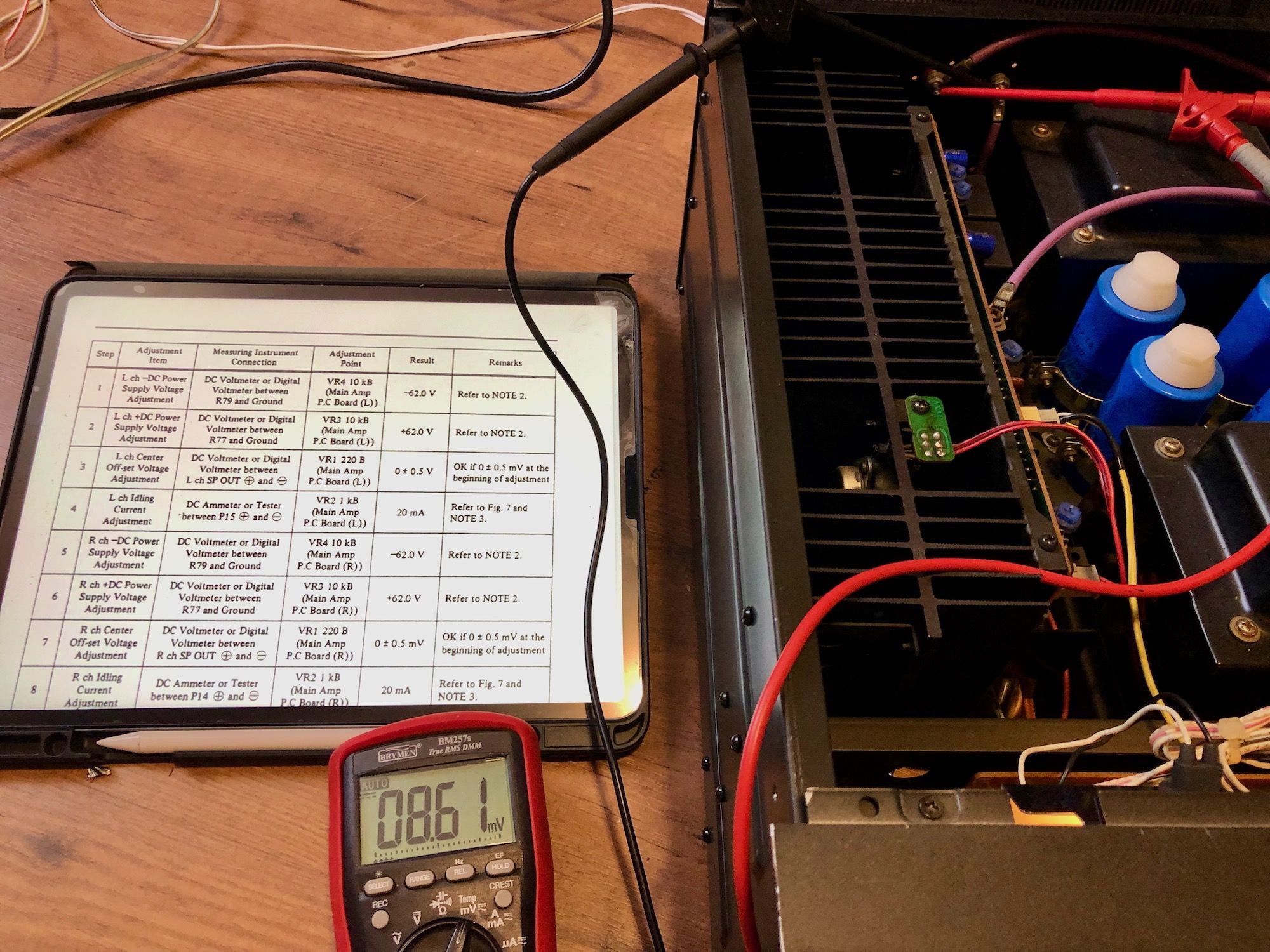

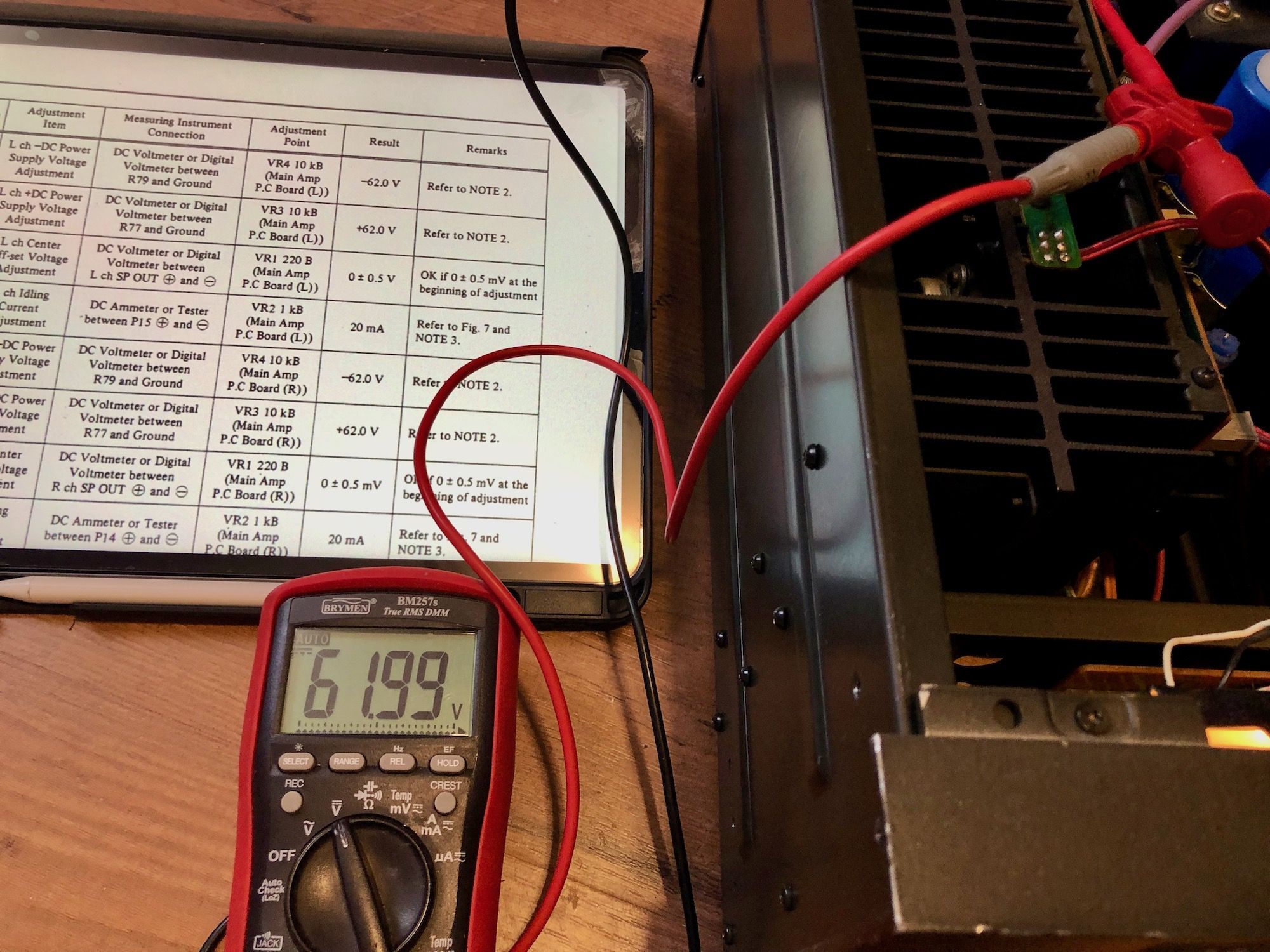

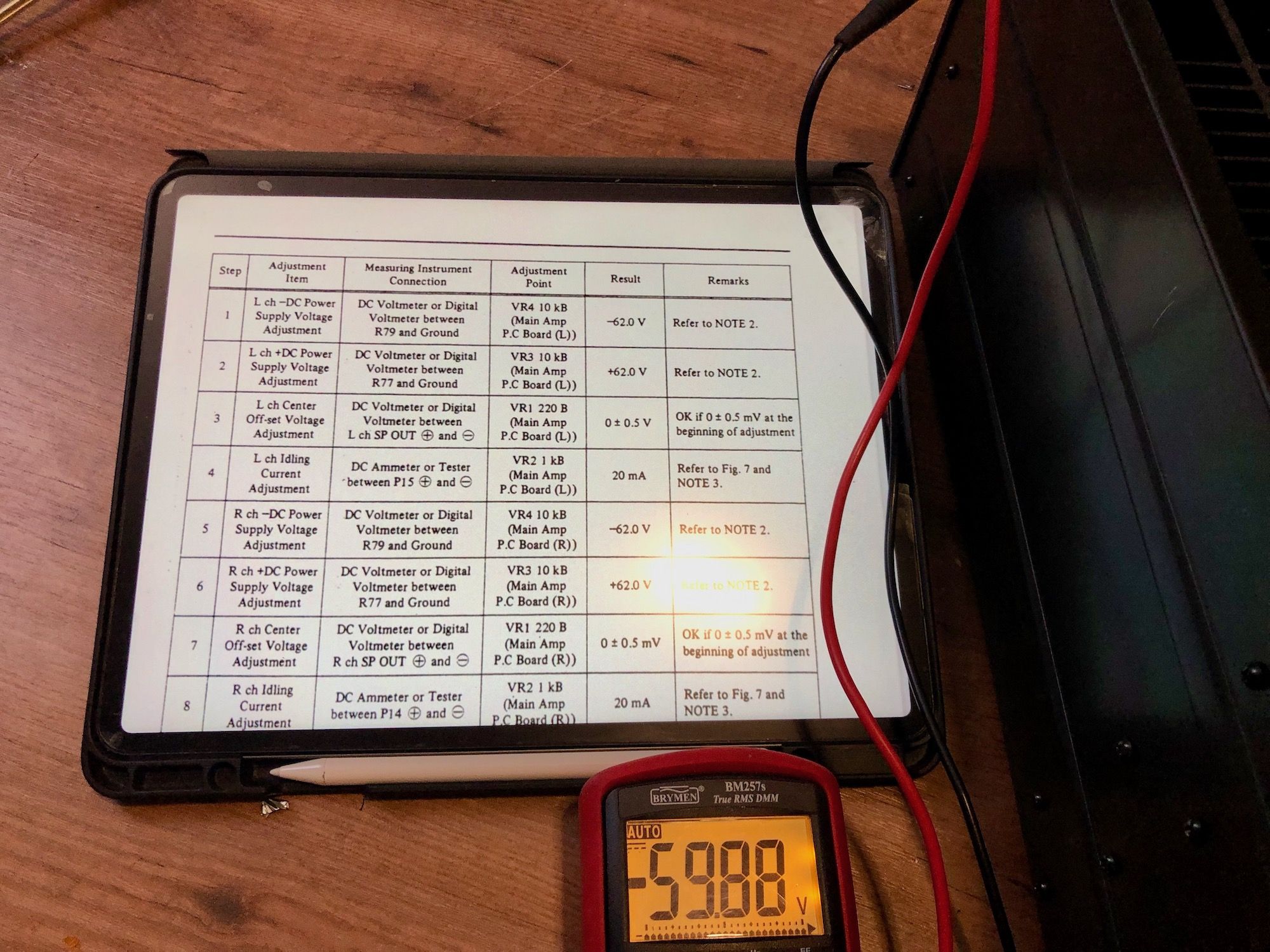

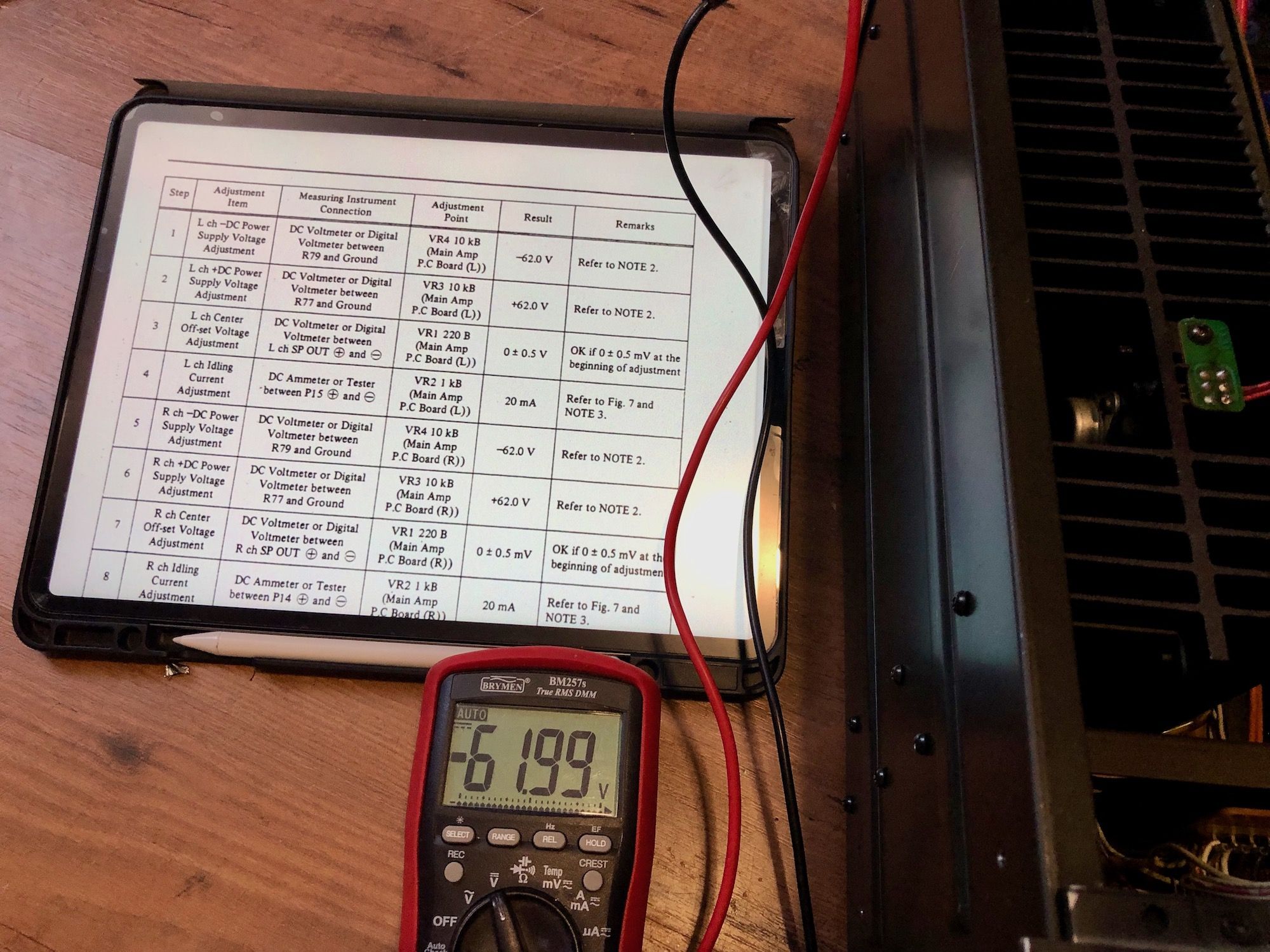

- De DC power supply voltage adjustment op 62V ingesteld.

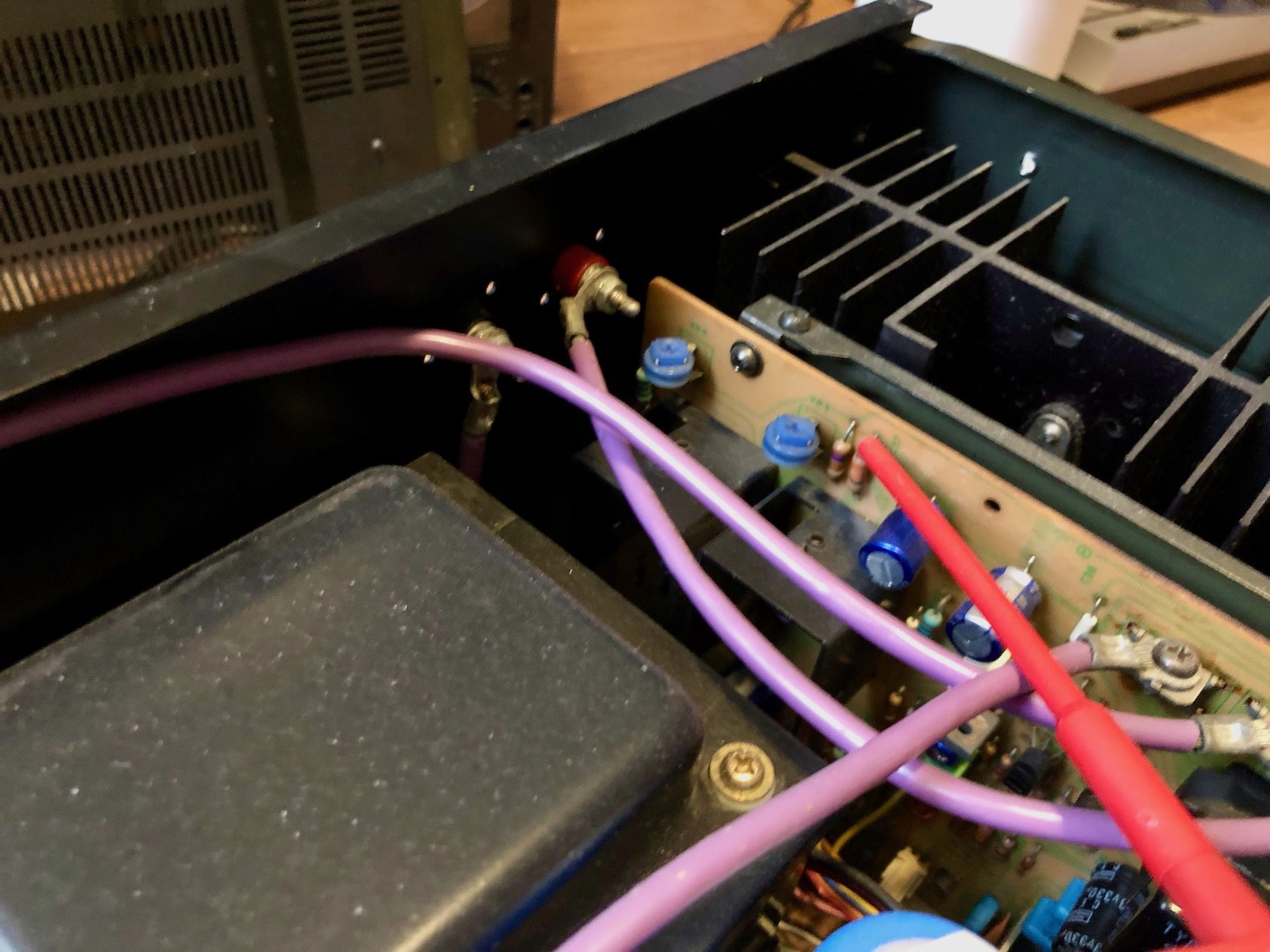

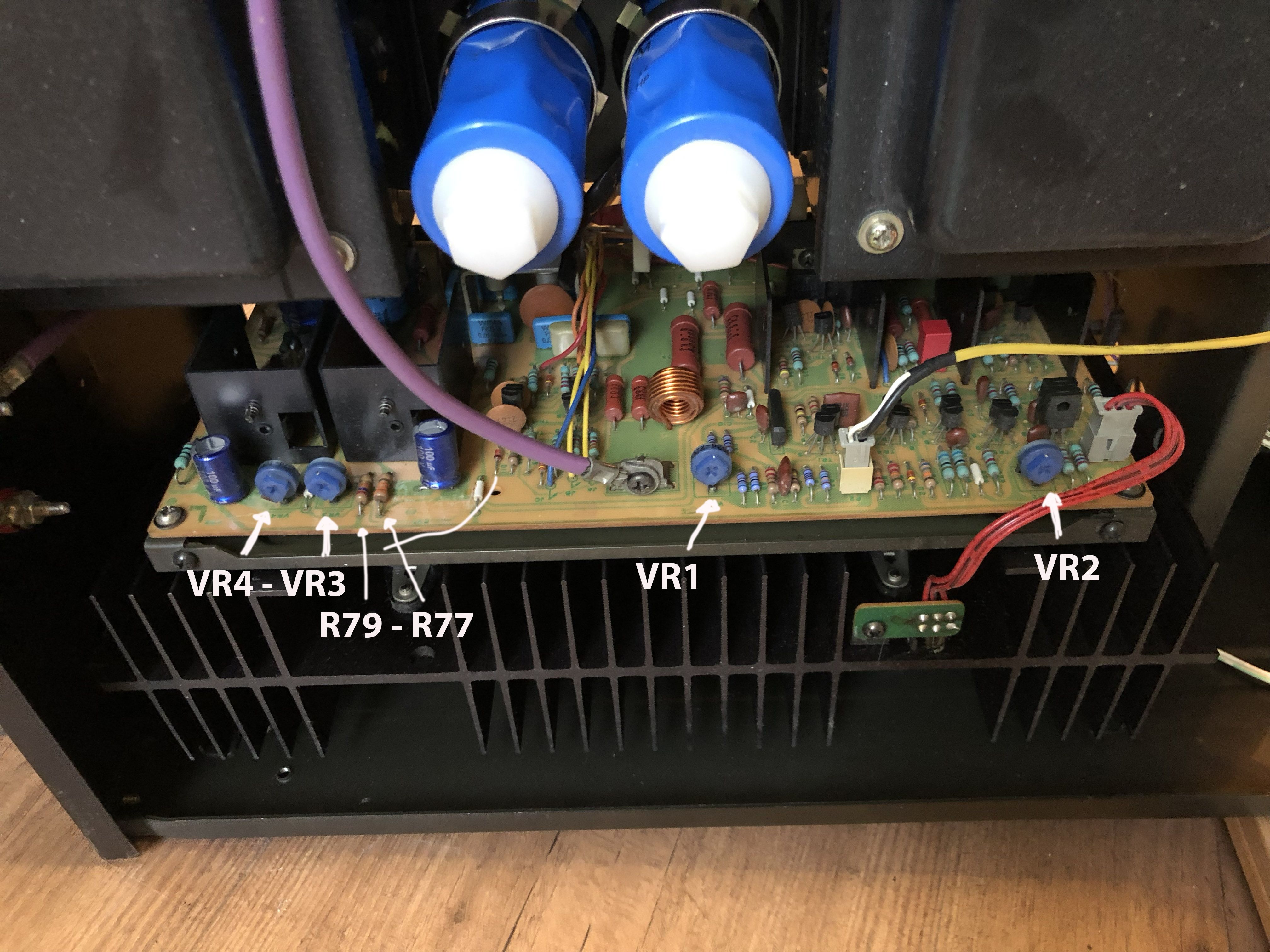

- Voltmeter op R79 en massa. Instelling met VR4 op -62V.
- Voltmeter op R77 en massa. Instelling met VR3 op +62V.
- Center offset voltage adjust: Voltmeter over de luidspreker klemmen + en -. Instellen tussen 0 en 0,5v met VR1

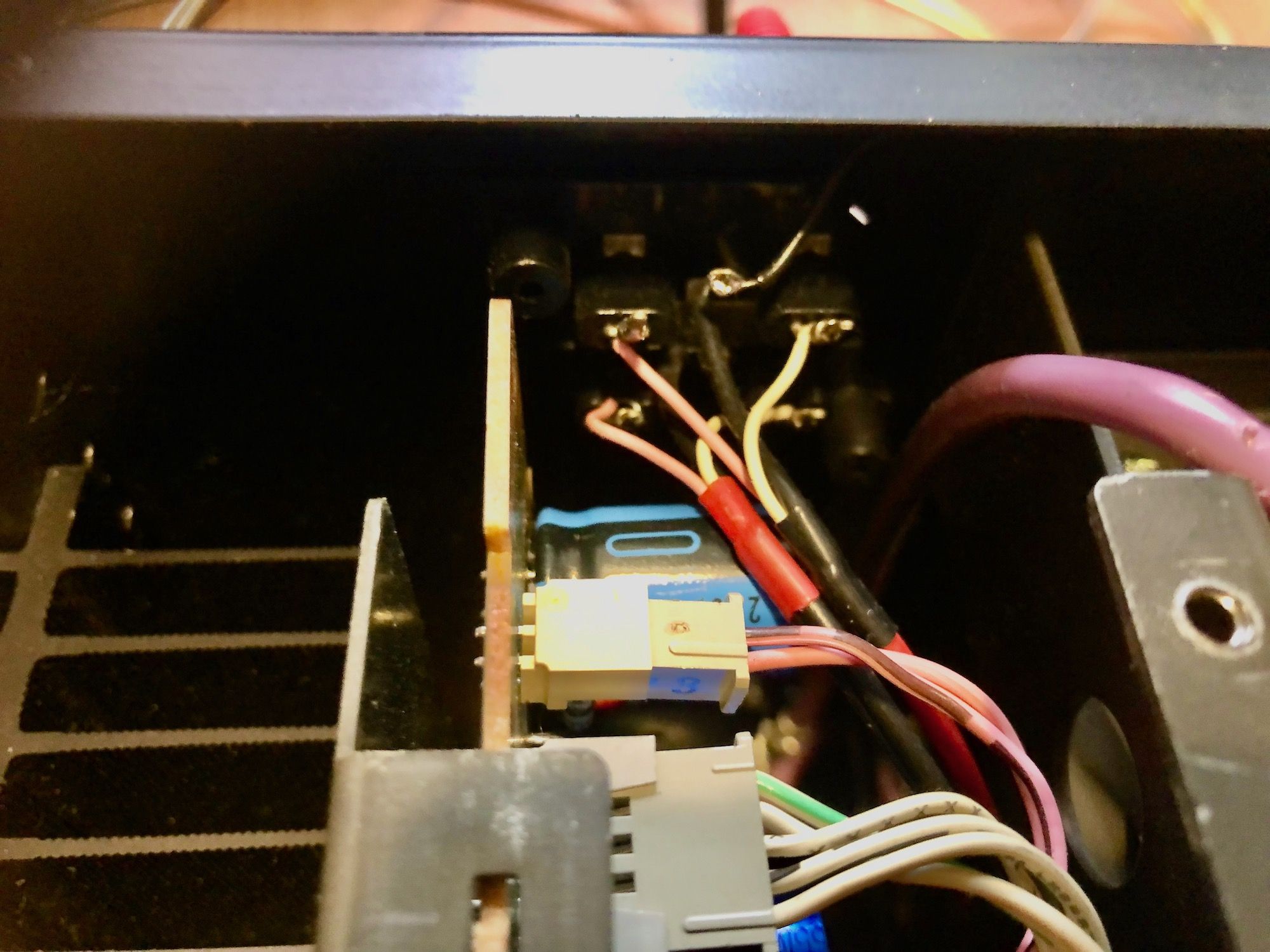

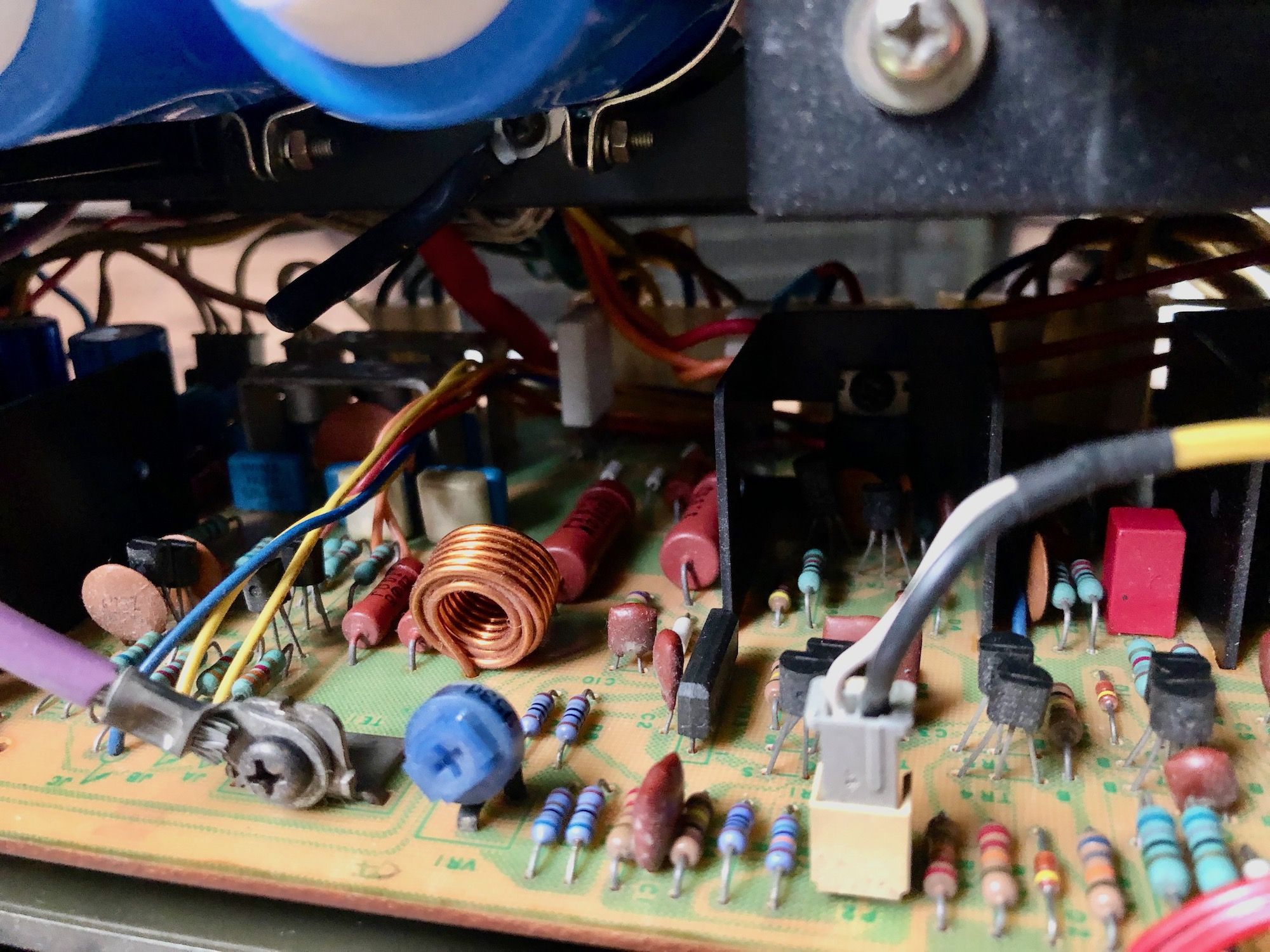

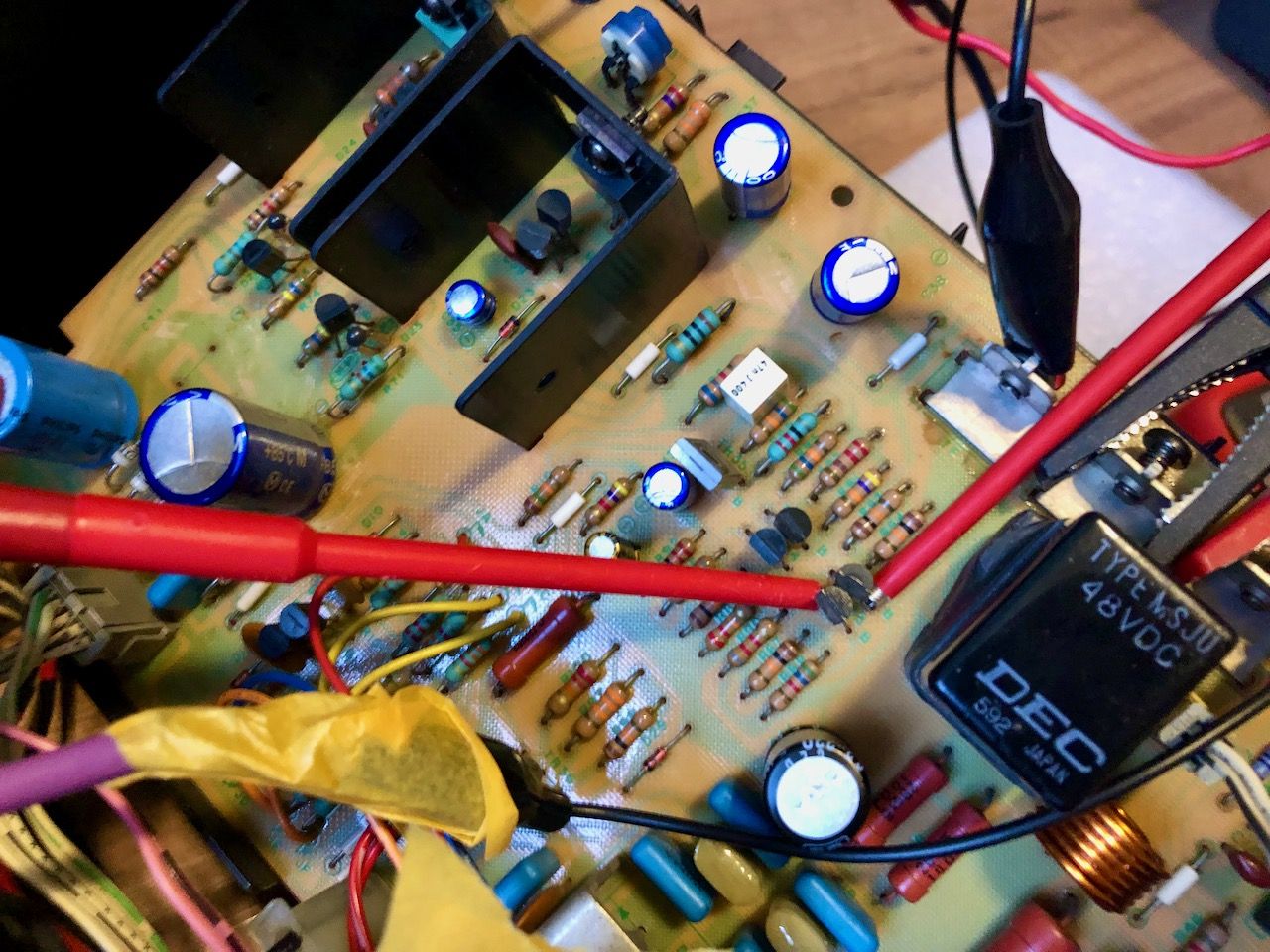

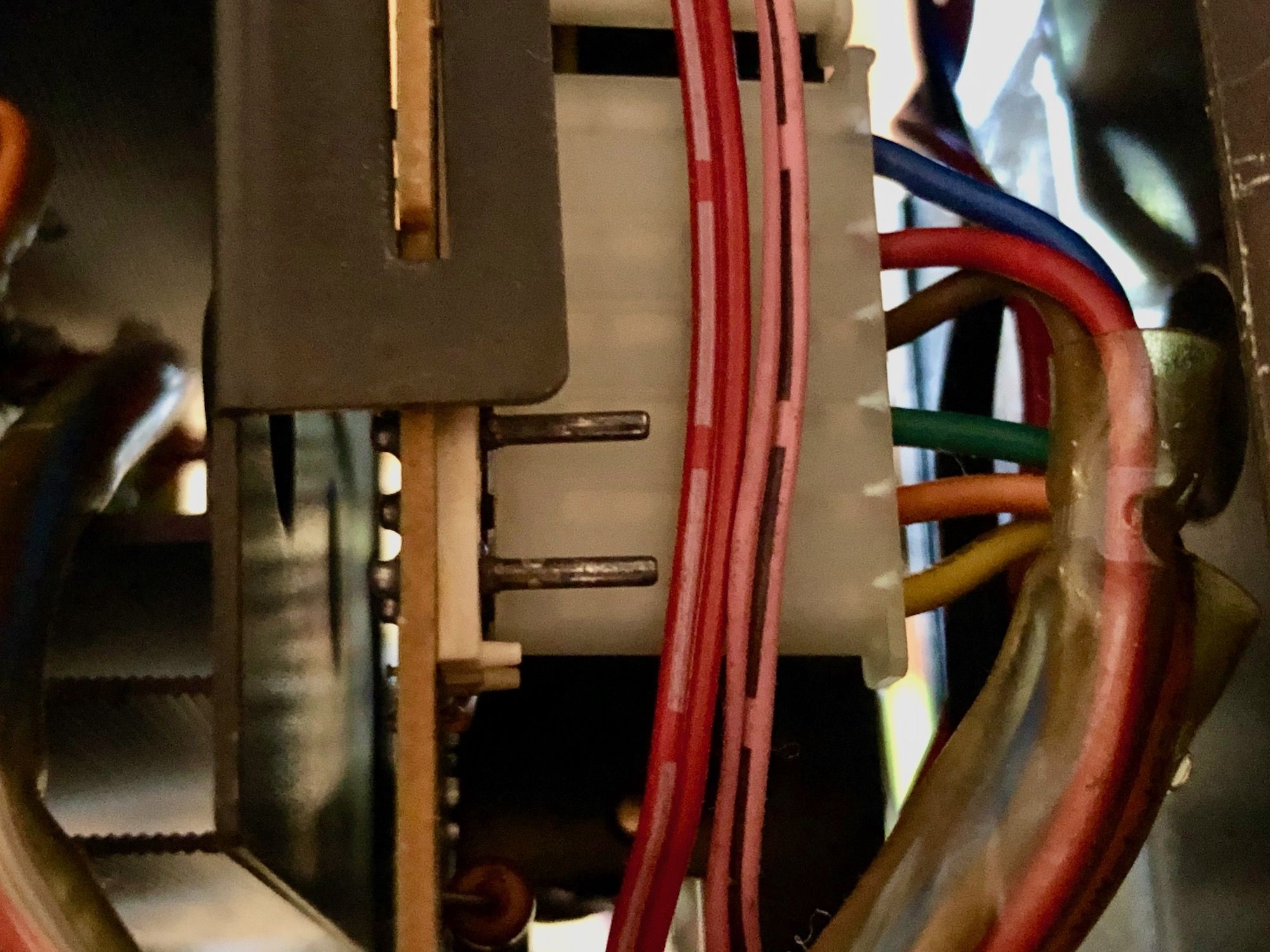

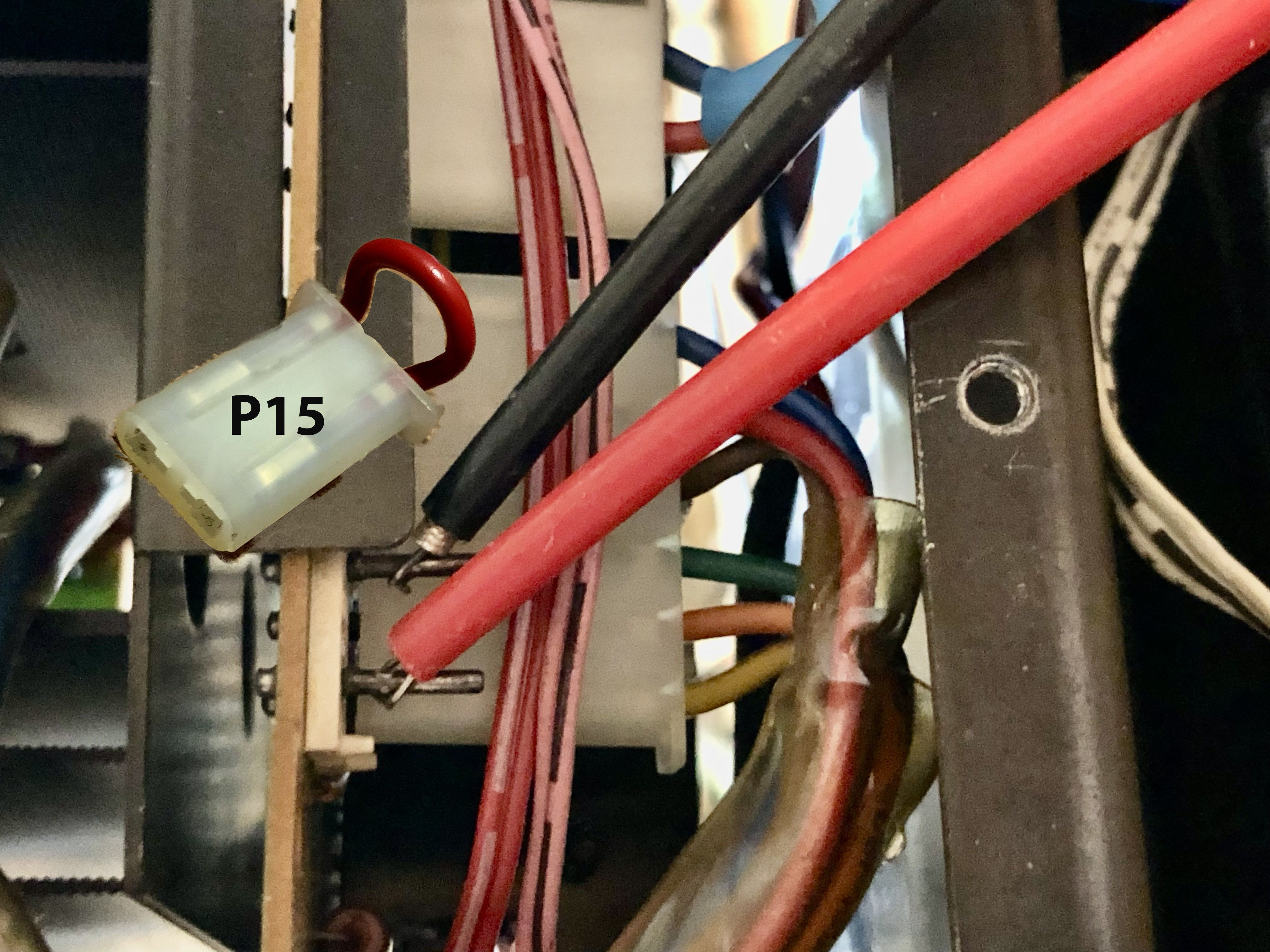

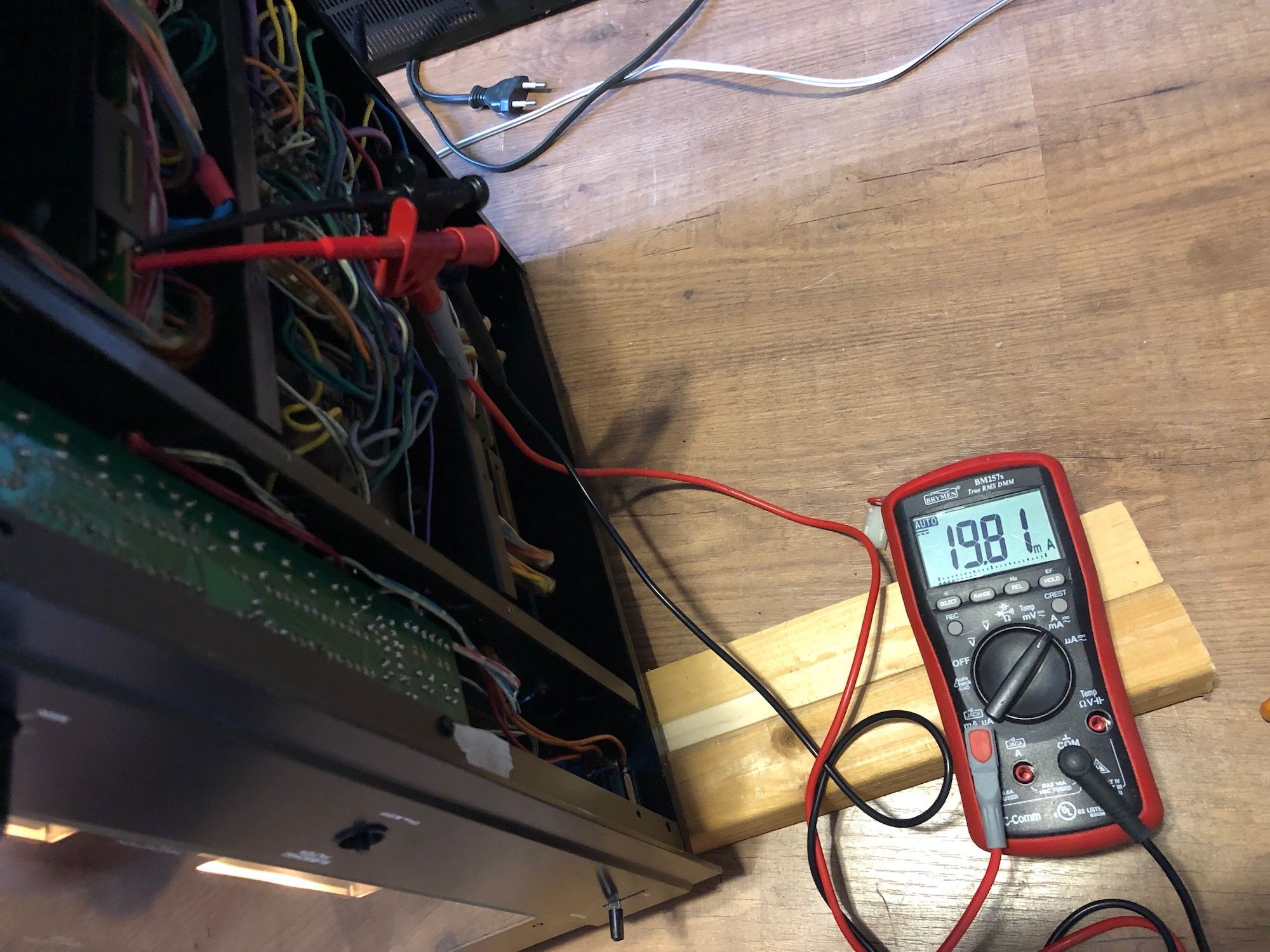

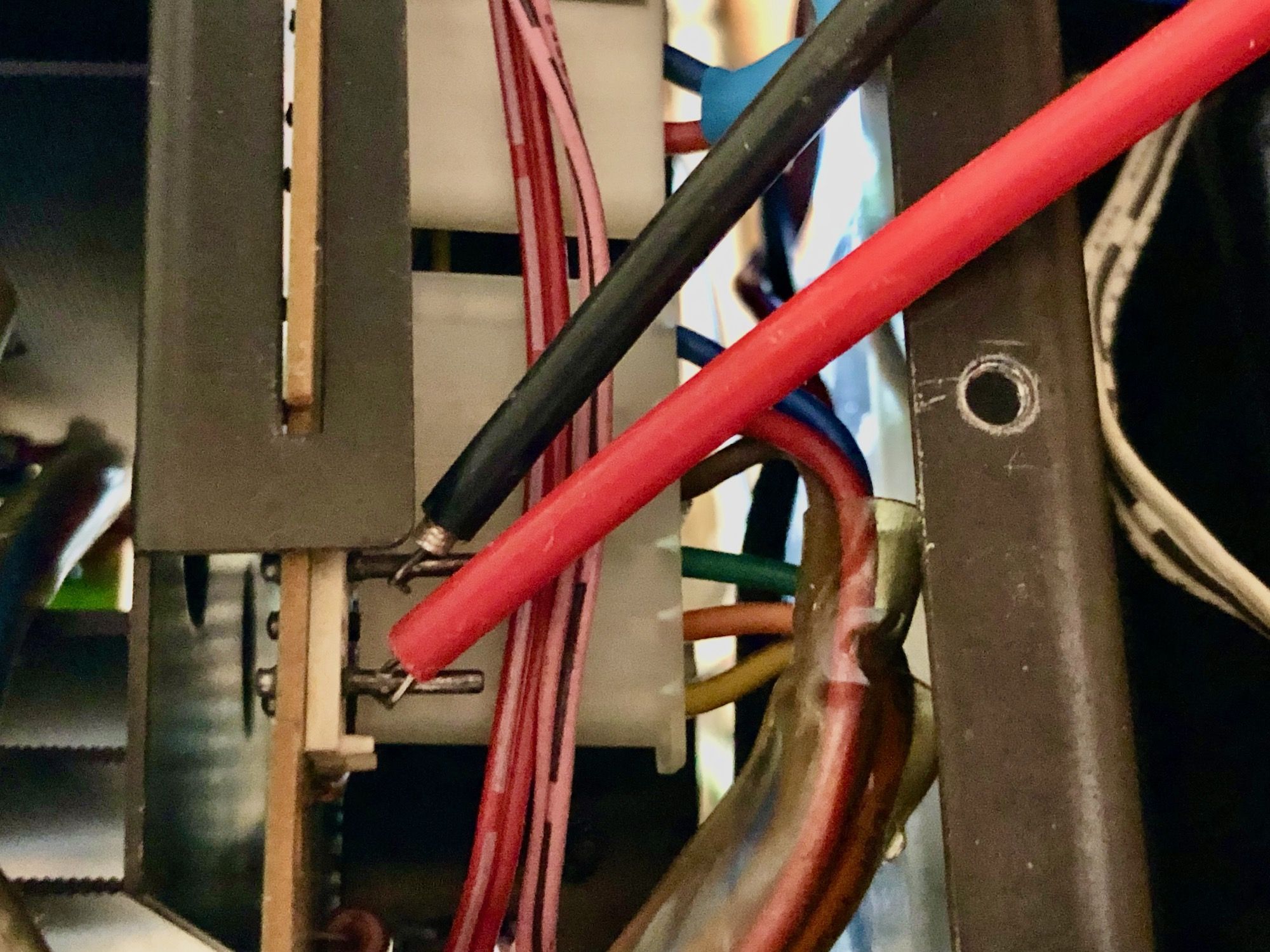

- Bias stoom, Idling current adjust: Stekker P15 verwijderen en een stroommeter tussen de twee pennen aansluiten. Met VR2 de stroom op 20mA instellen.
Reparatie 2:
- De storing van het uitschakelende relais is pas na enkele tientalle minuten zichtbaar en dan ook pas meetbaar.
- Metingen: Na het uitschakelen bleven alle meetwaardes precies zoals ingesteld. De fout leek dus niet in de aansturing te zitten.
-

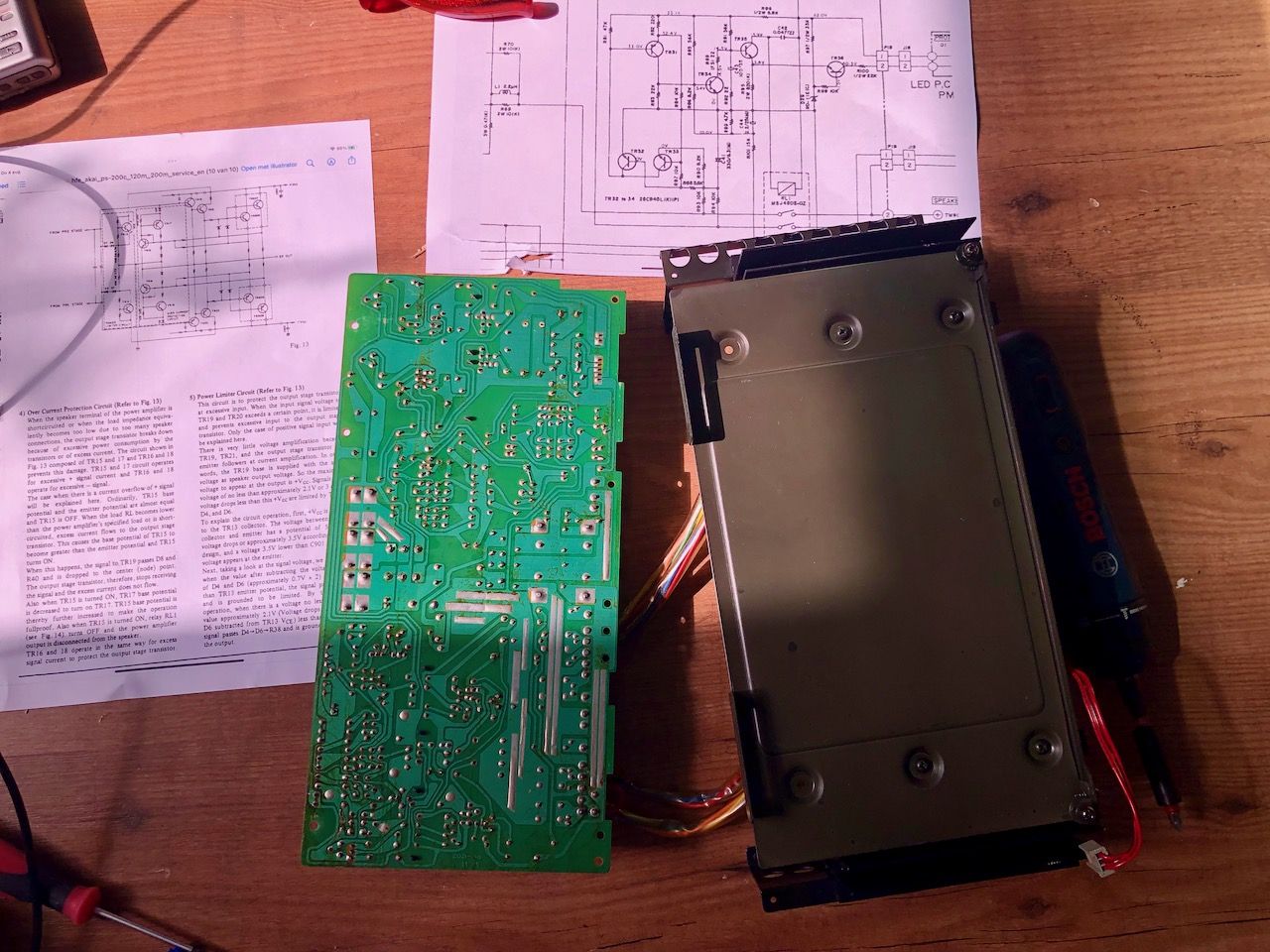

Het protection circuit bestaat uit een Mute Circuit en een Center (node)Point Voltage Detection Circuit (pagina 17, fig.14 van de service manual). Alle, in het schema, aangegeven meetwaardes waren juist.
-
De transistoren TR32 en TR33 uitgesoldeerd en nagemeten. Deze zijn in prima conditie.
-

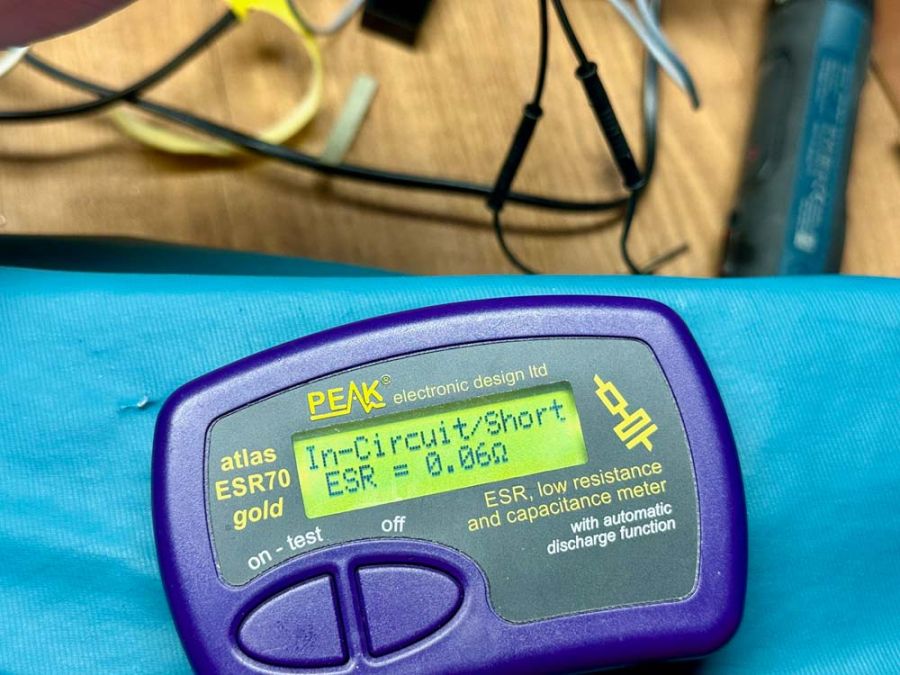

De condensator C41 (330u/6.3V) uitgesoldeerd en doorgemeten. Geen grote afwijking.
-
De condensator C44 (2.2u/25V) bleek geen eico maar een MKP te zijn. Deze vervangen door een hoogwaardige eico.
-

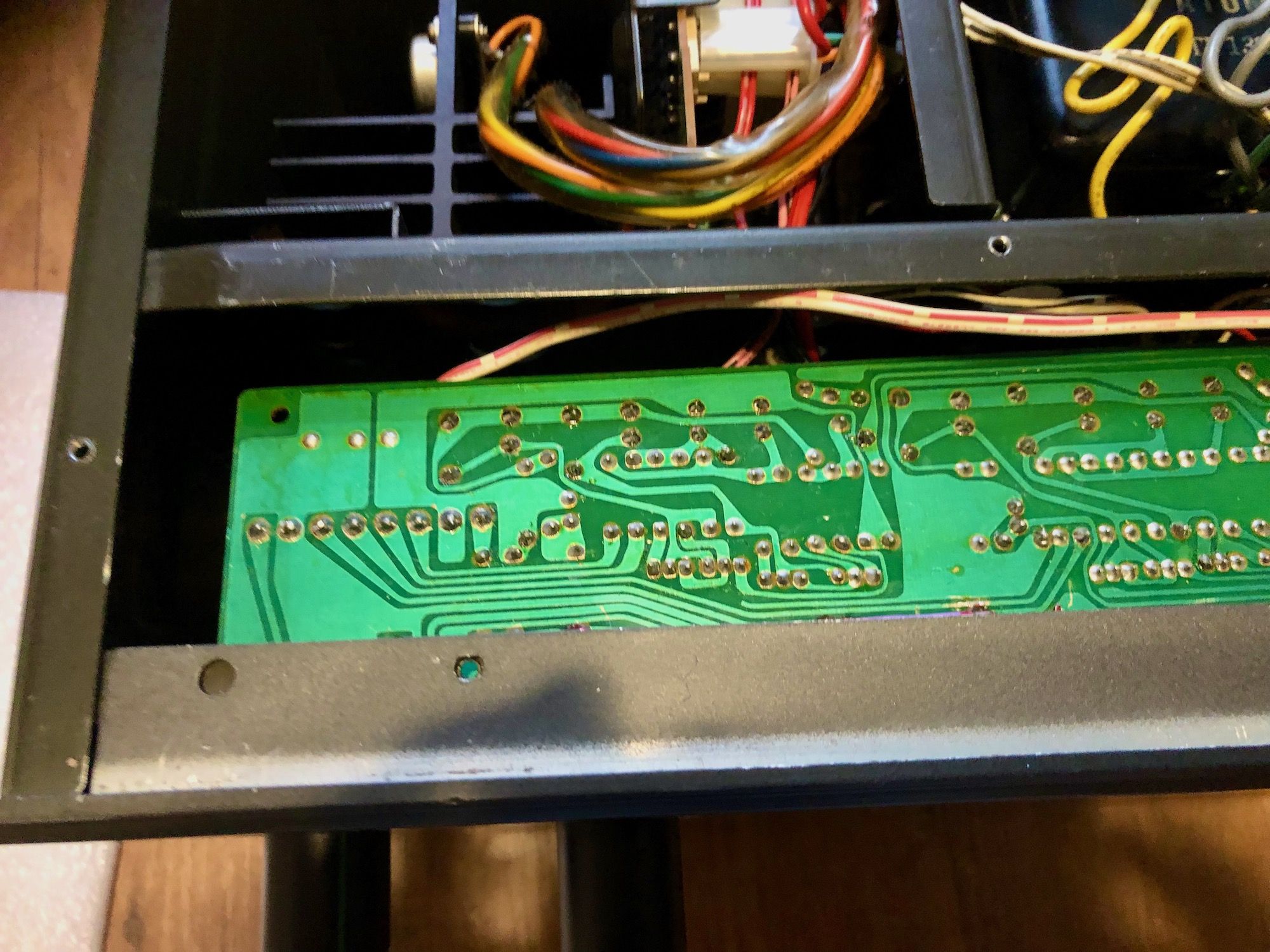

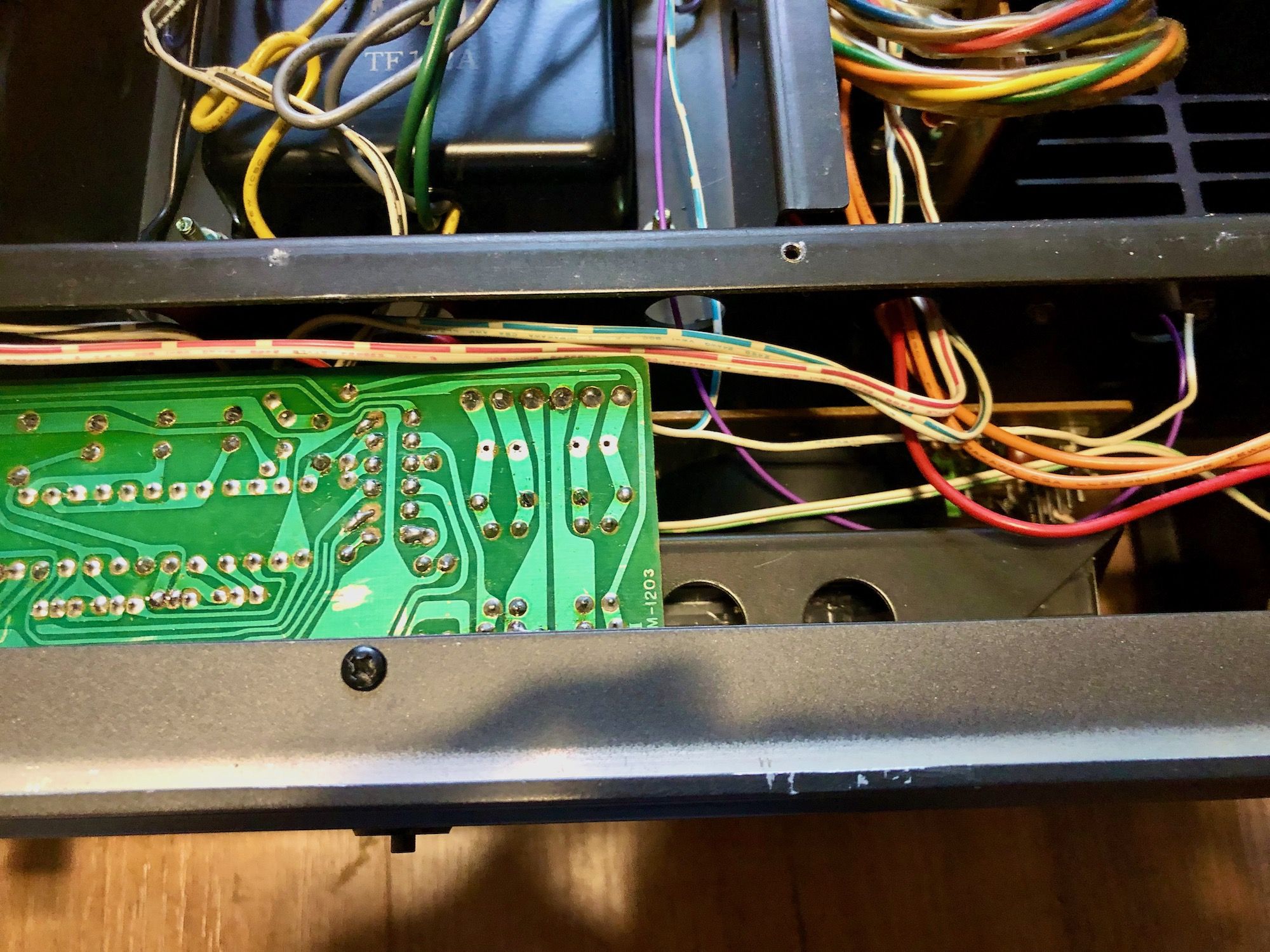

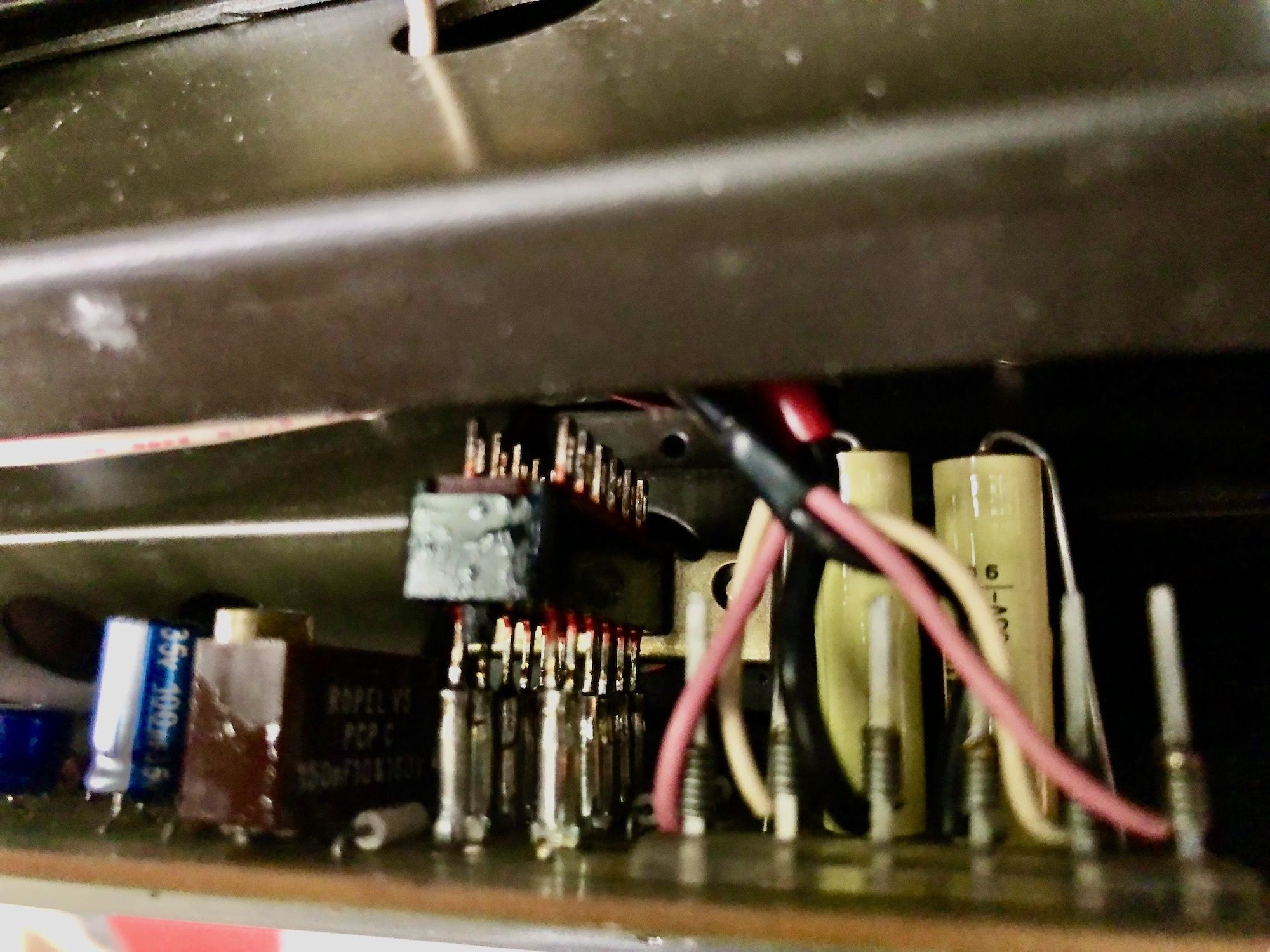

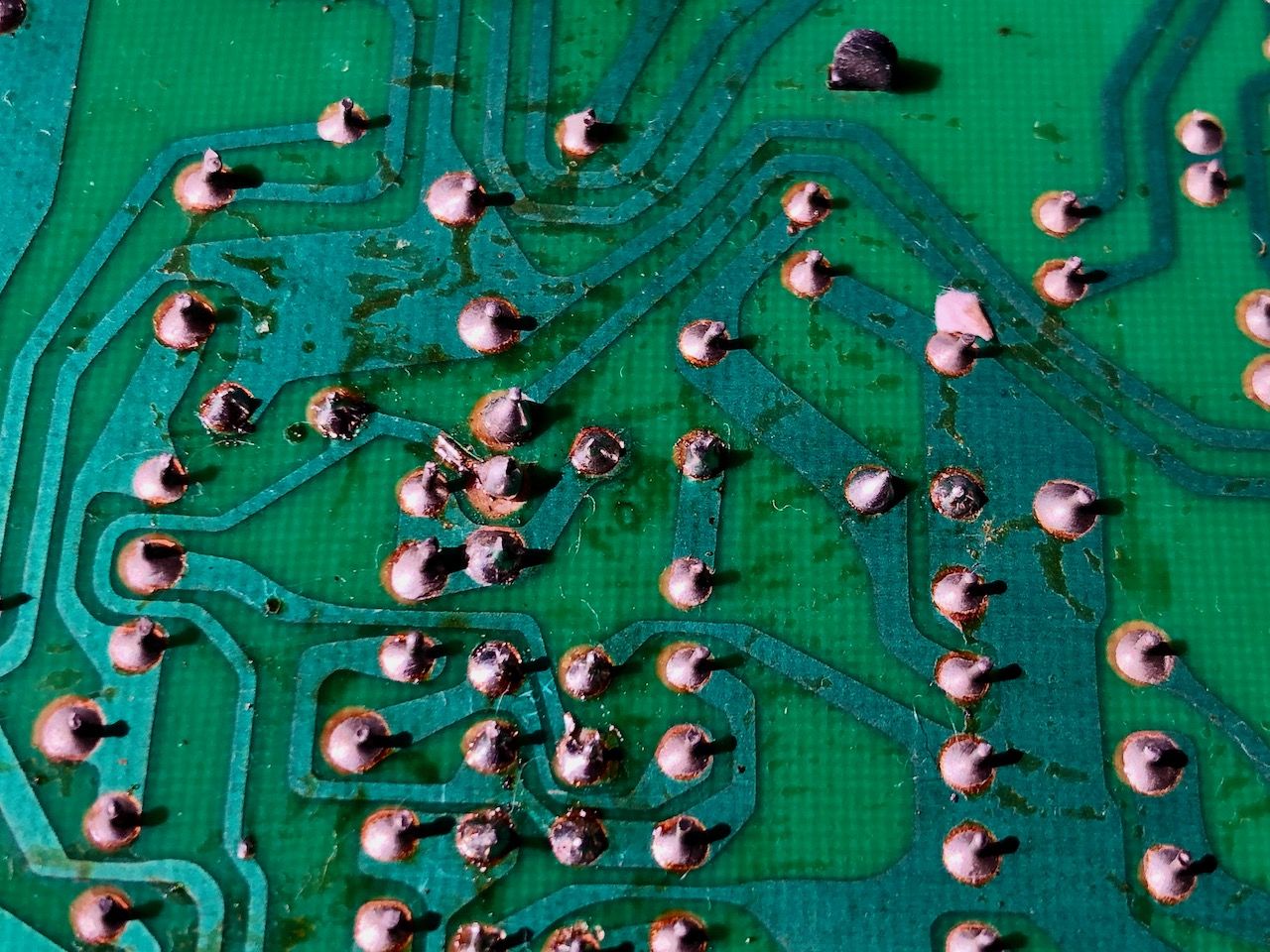

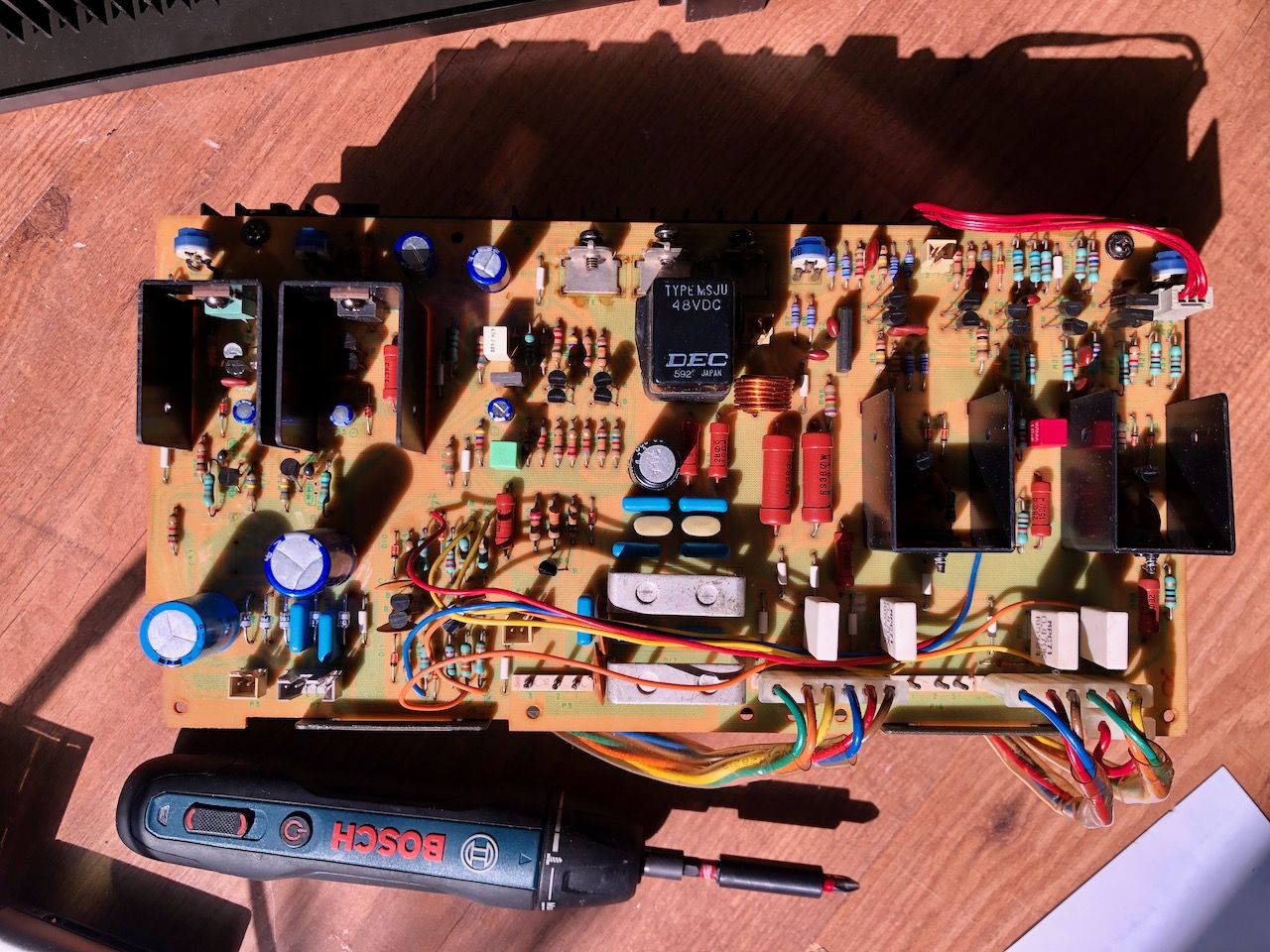

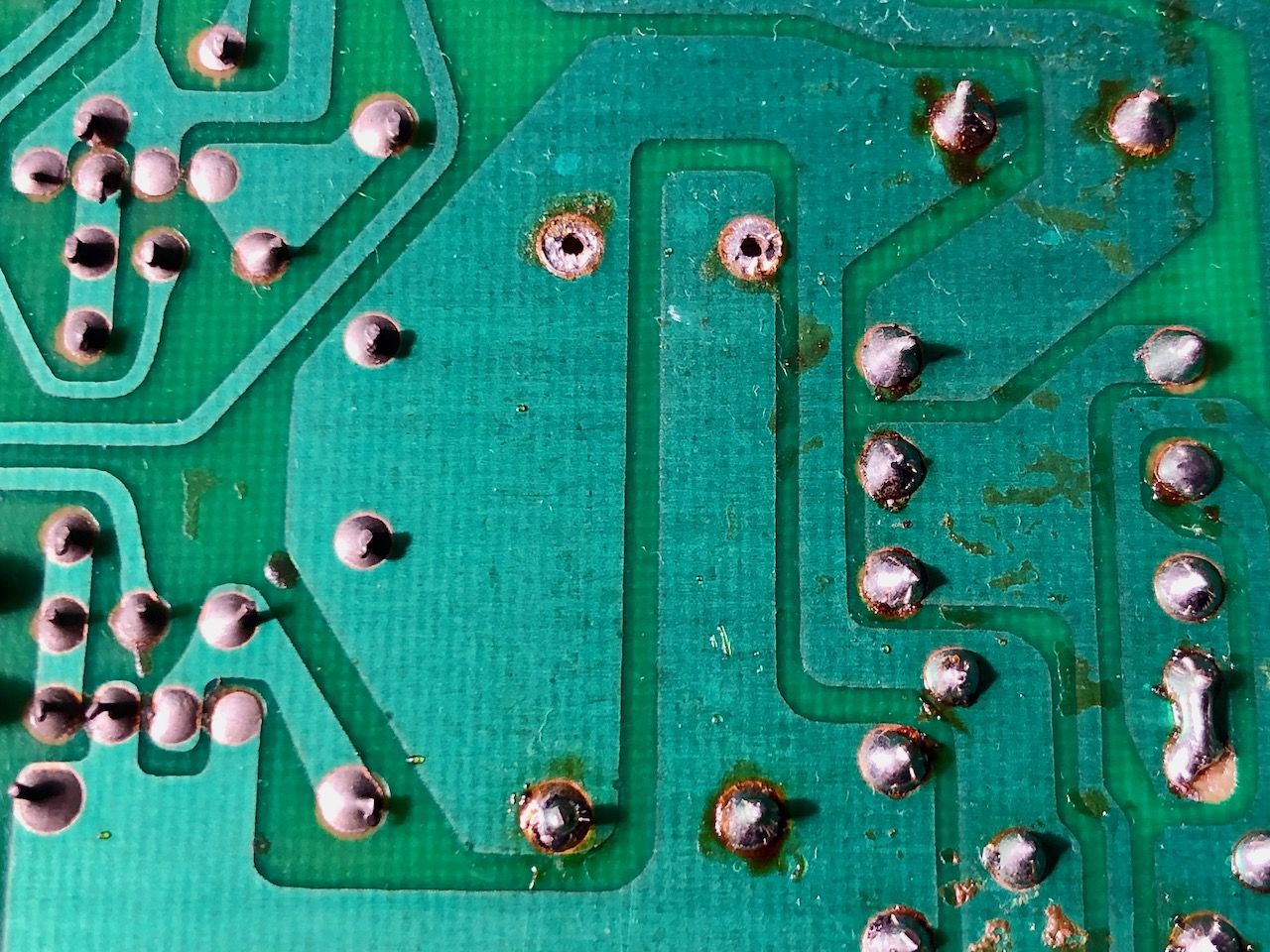

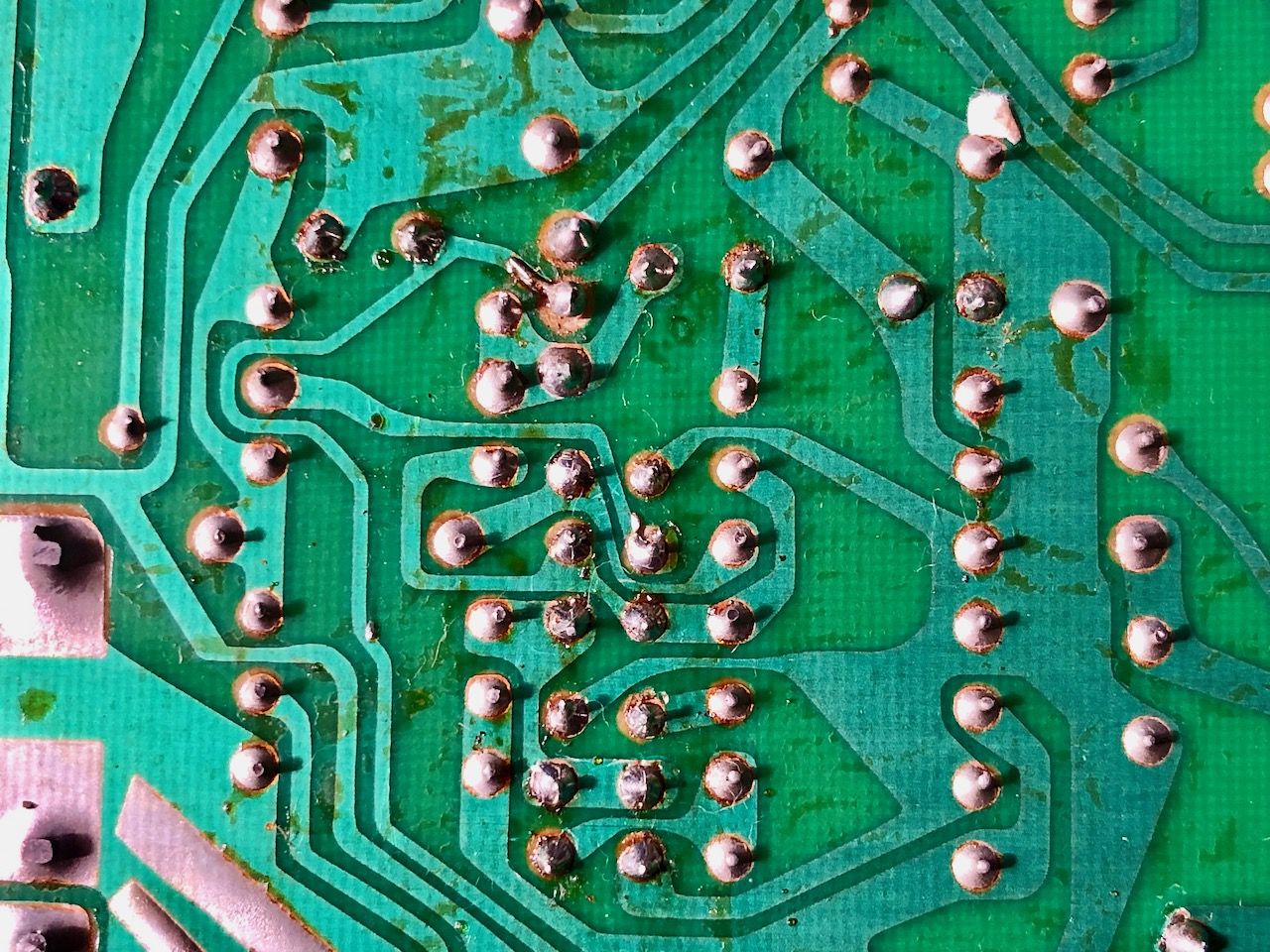

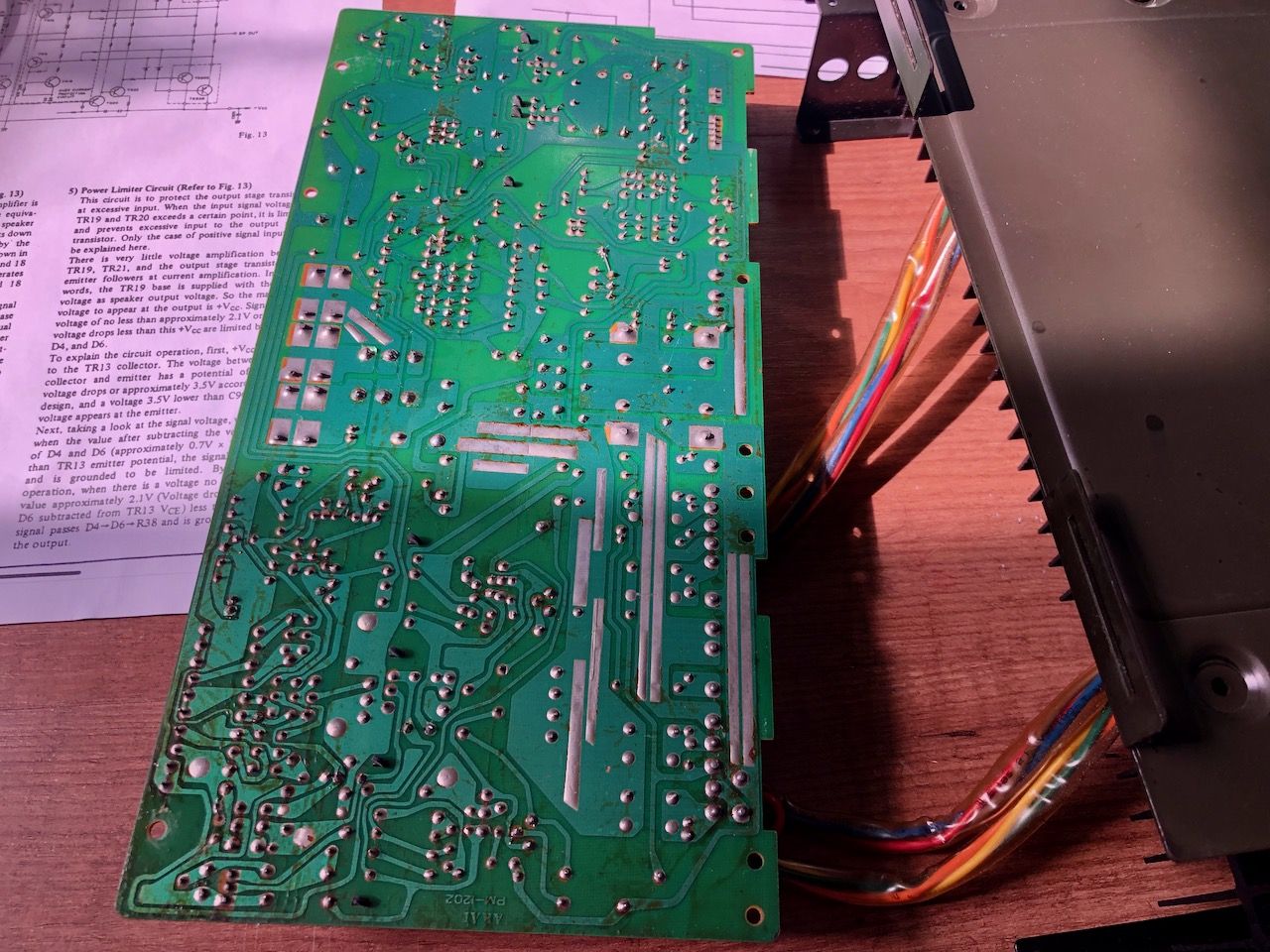

De printplaat bleek wel wat schade te hebben door eerdere reparaties. Enkele soldeerpunten waren voorzien van wat aanpassing. Deze verbindingen opnieuw gesoldeerd en nagemeten.
-

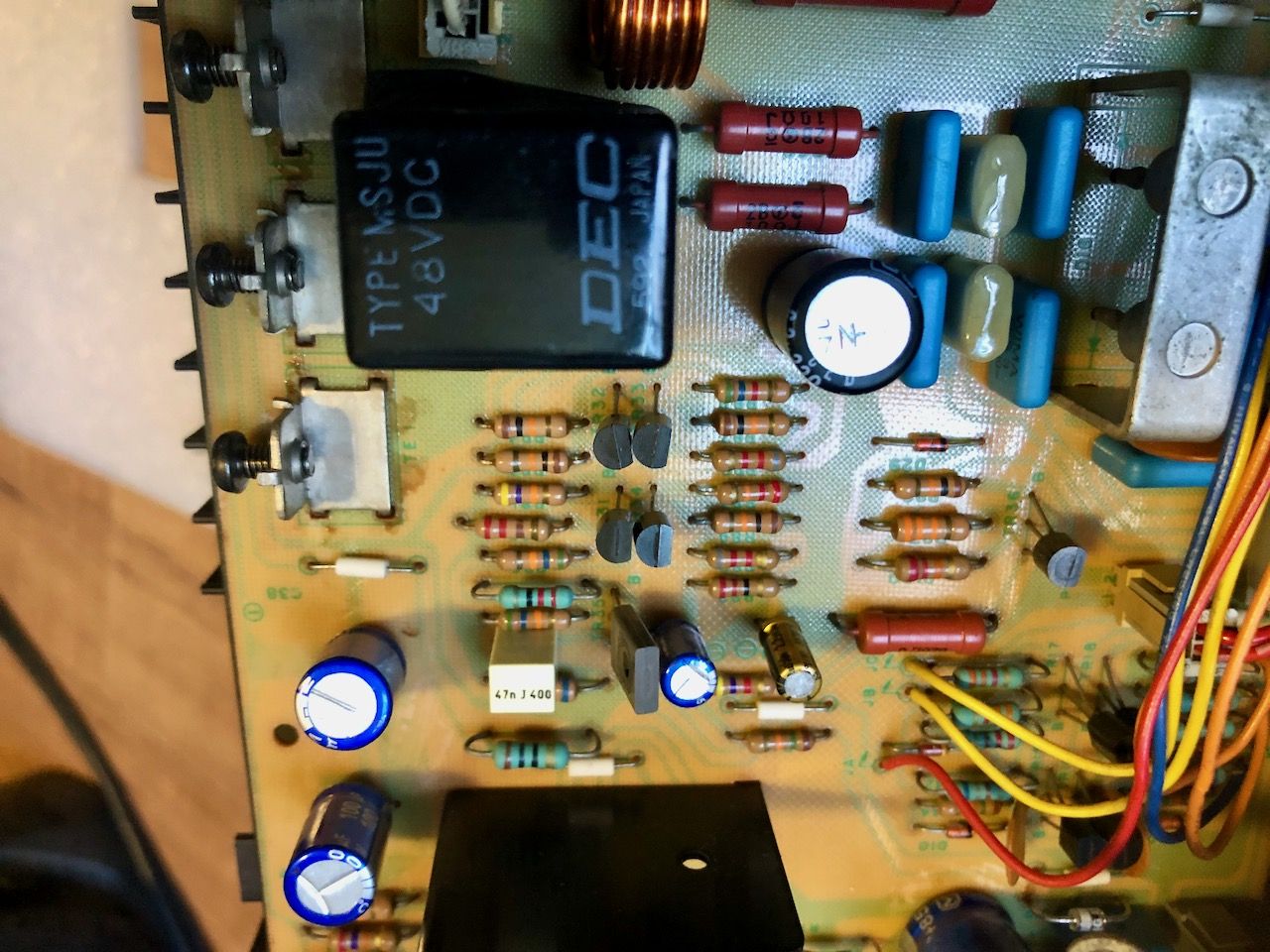

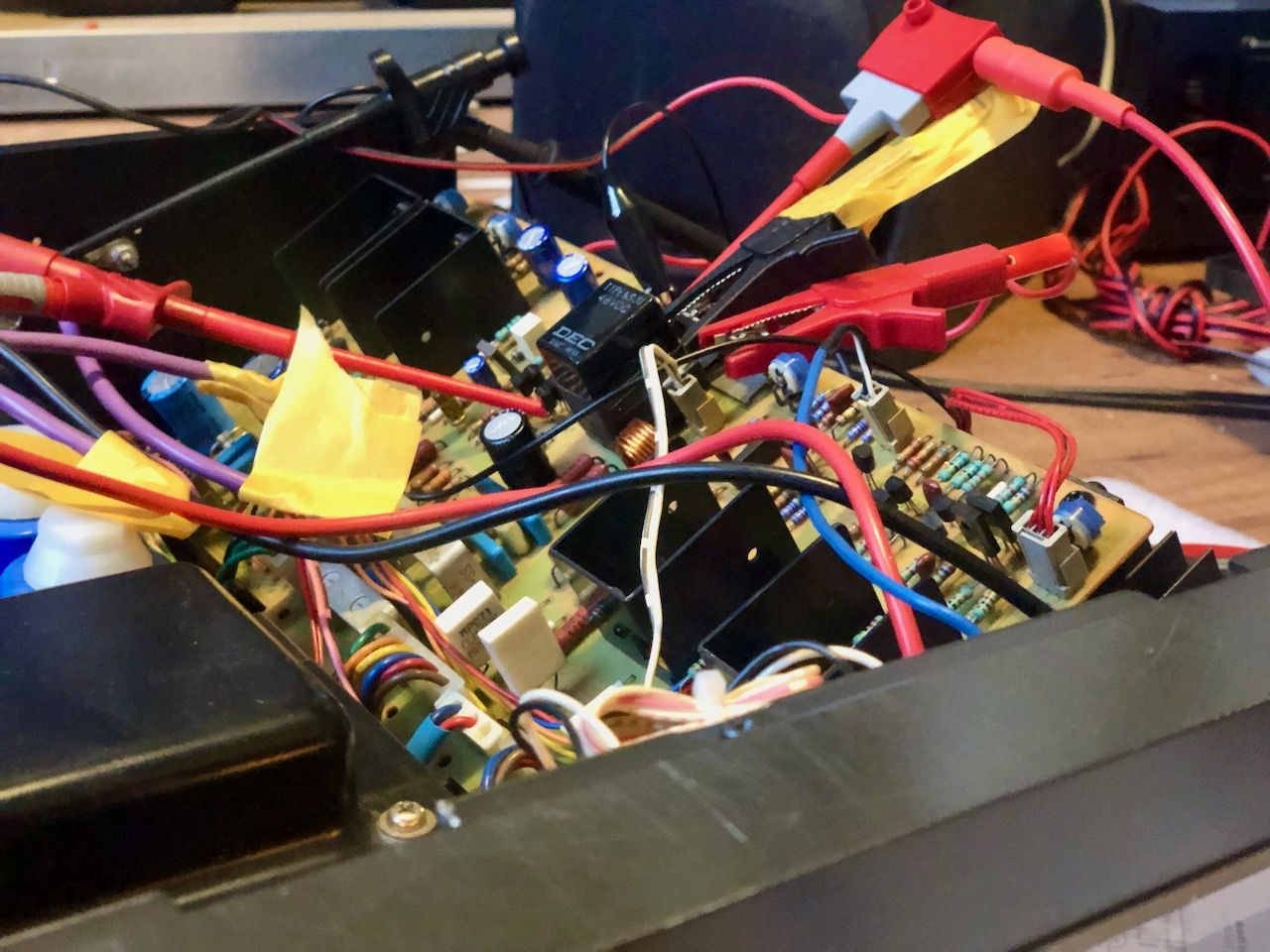

De grote boosdoener bleek het relais. Dit relais was ook al eens aangepast. Zo zijn er aan de buitenkant twee kleine magneetjes geplaatst. Vastgeplakt met zwart tape.
-

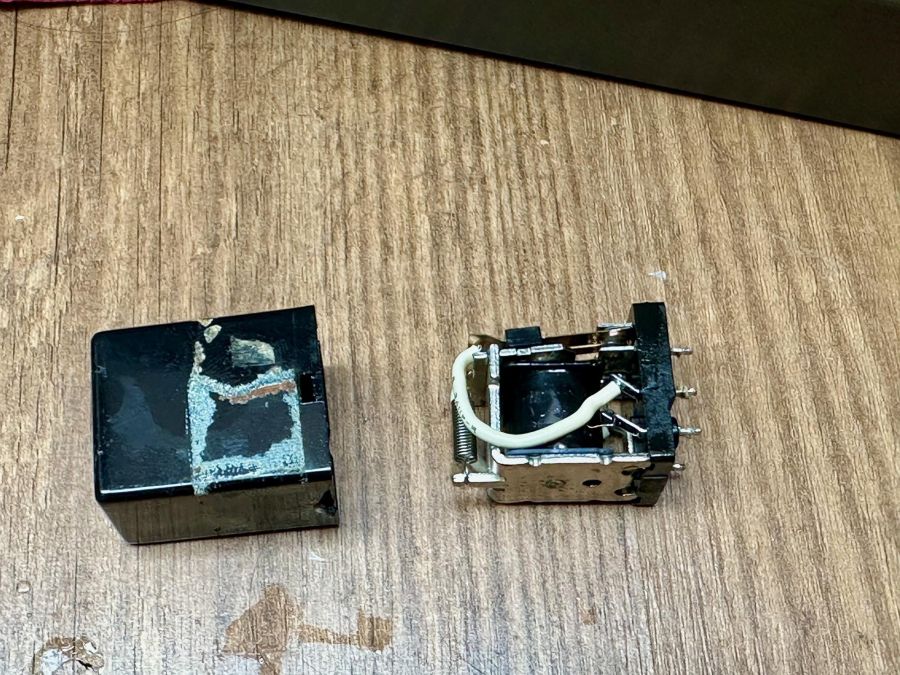

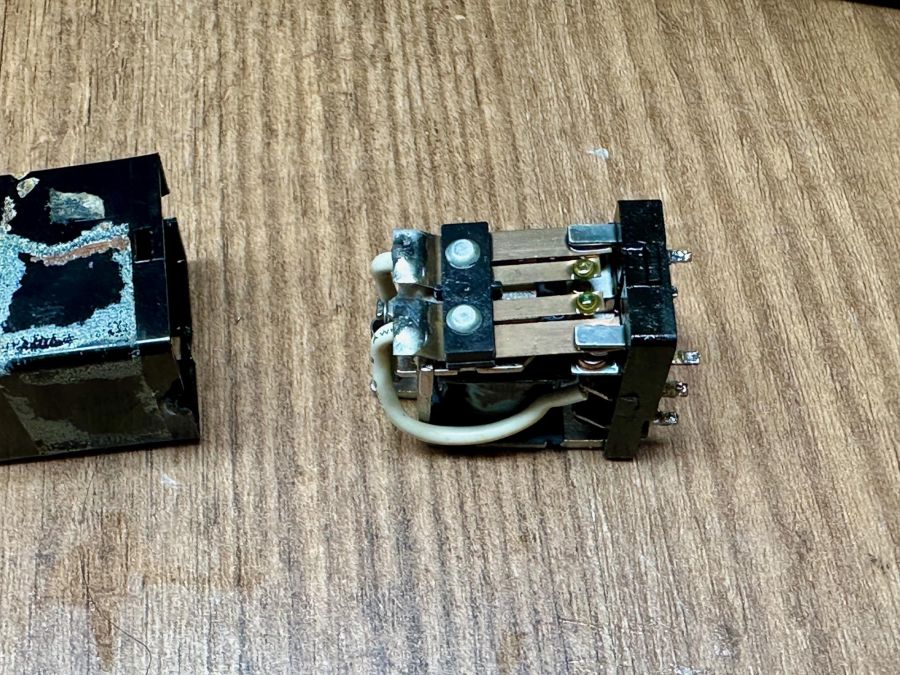

Het relais uitgesoldeerd en open gemaakt. De contacten gereinigd (overgangsweerstand ging van 3 ohm naar 0,3ohm). Vervolgens de magneetjes verwijderd en relais weer vast gesoldeerd.
-
Als alles weer aangesloten en nagemeten. De klacht is na meerdere uren luisteren nog niet terug gekomen. Hoogstwaarschijnlijk was de soldeerverbinding van het relais het probleem.
Eindoordeel:

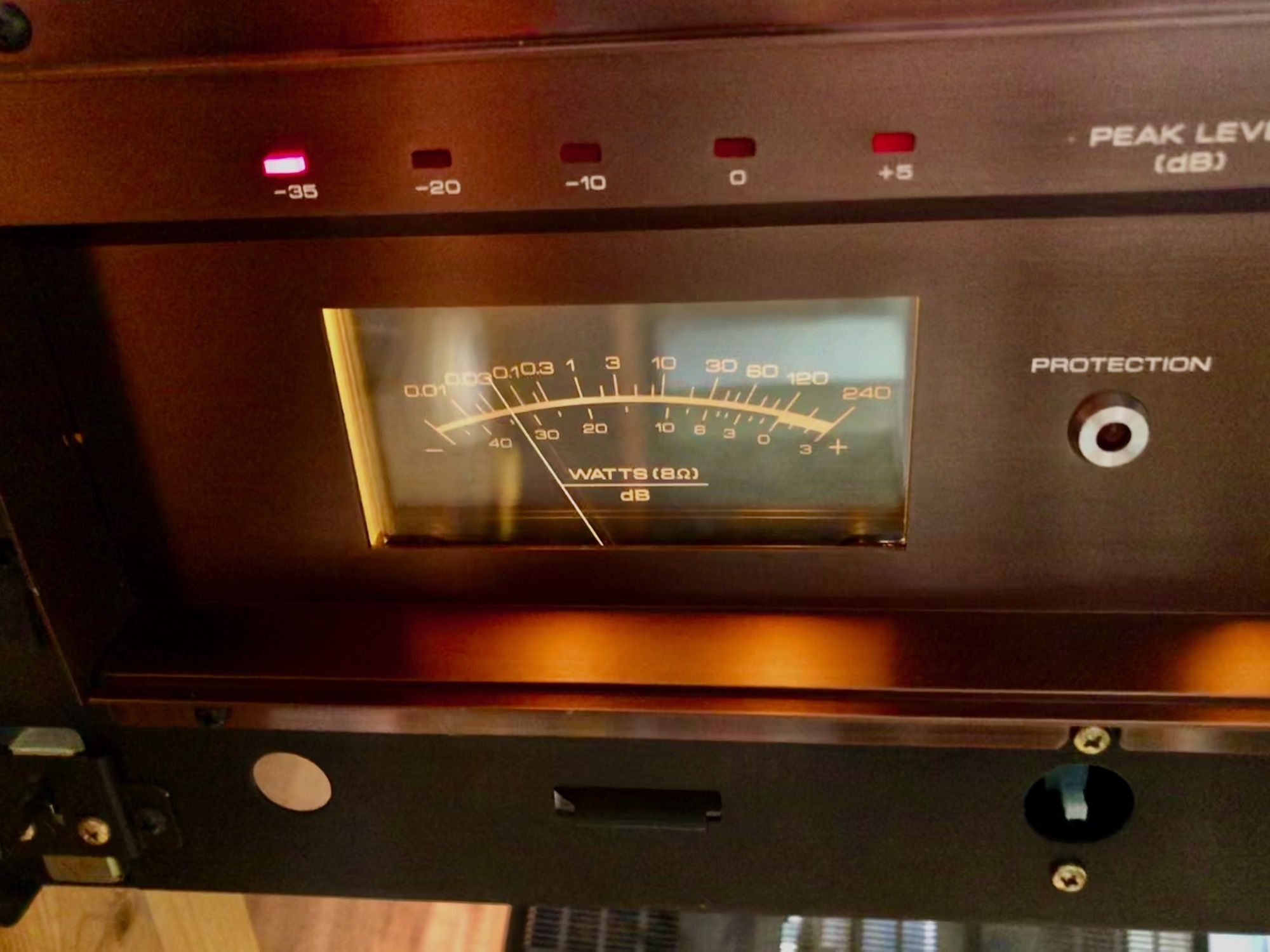

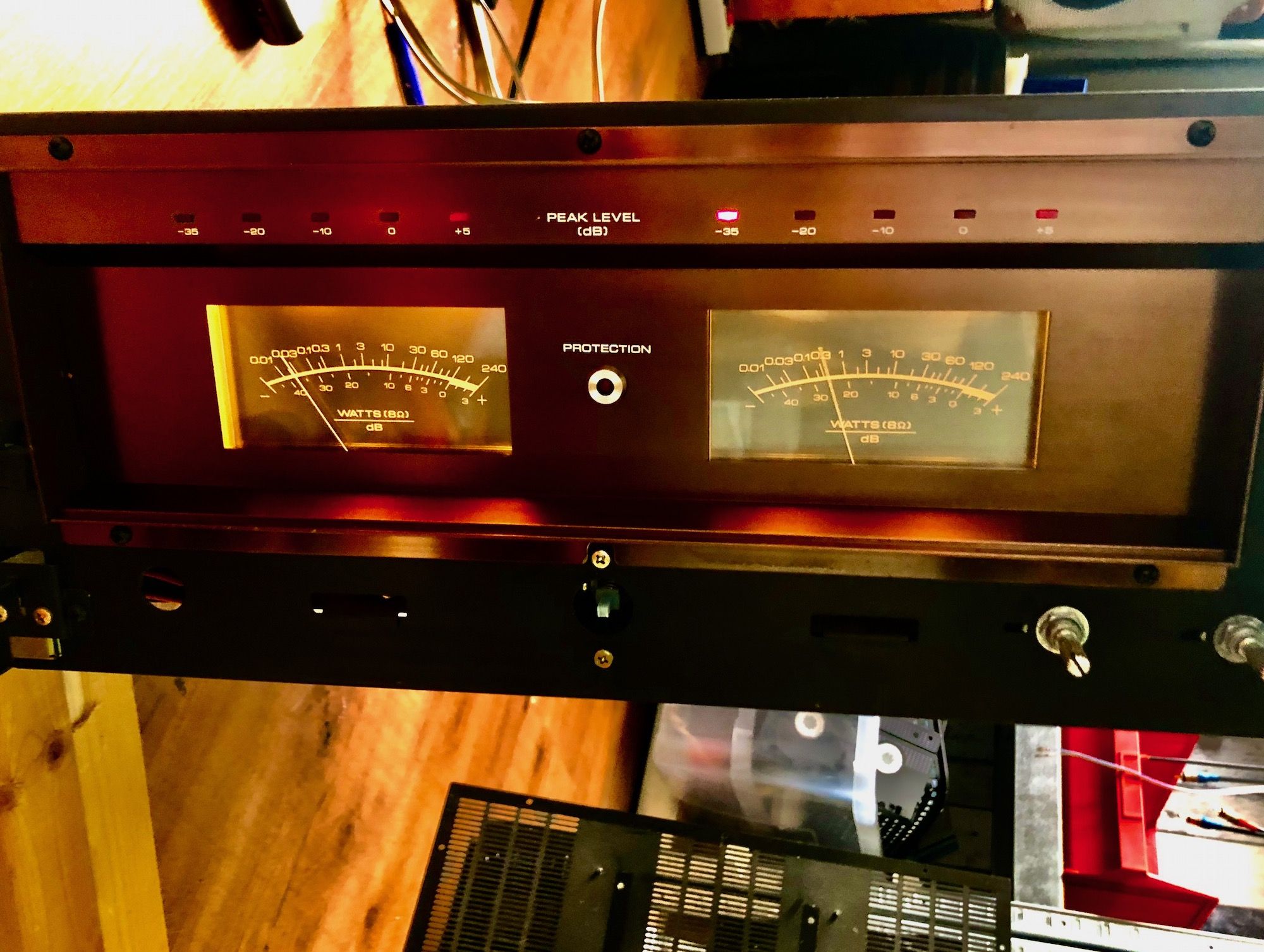

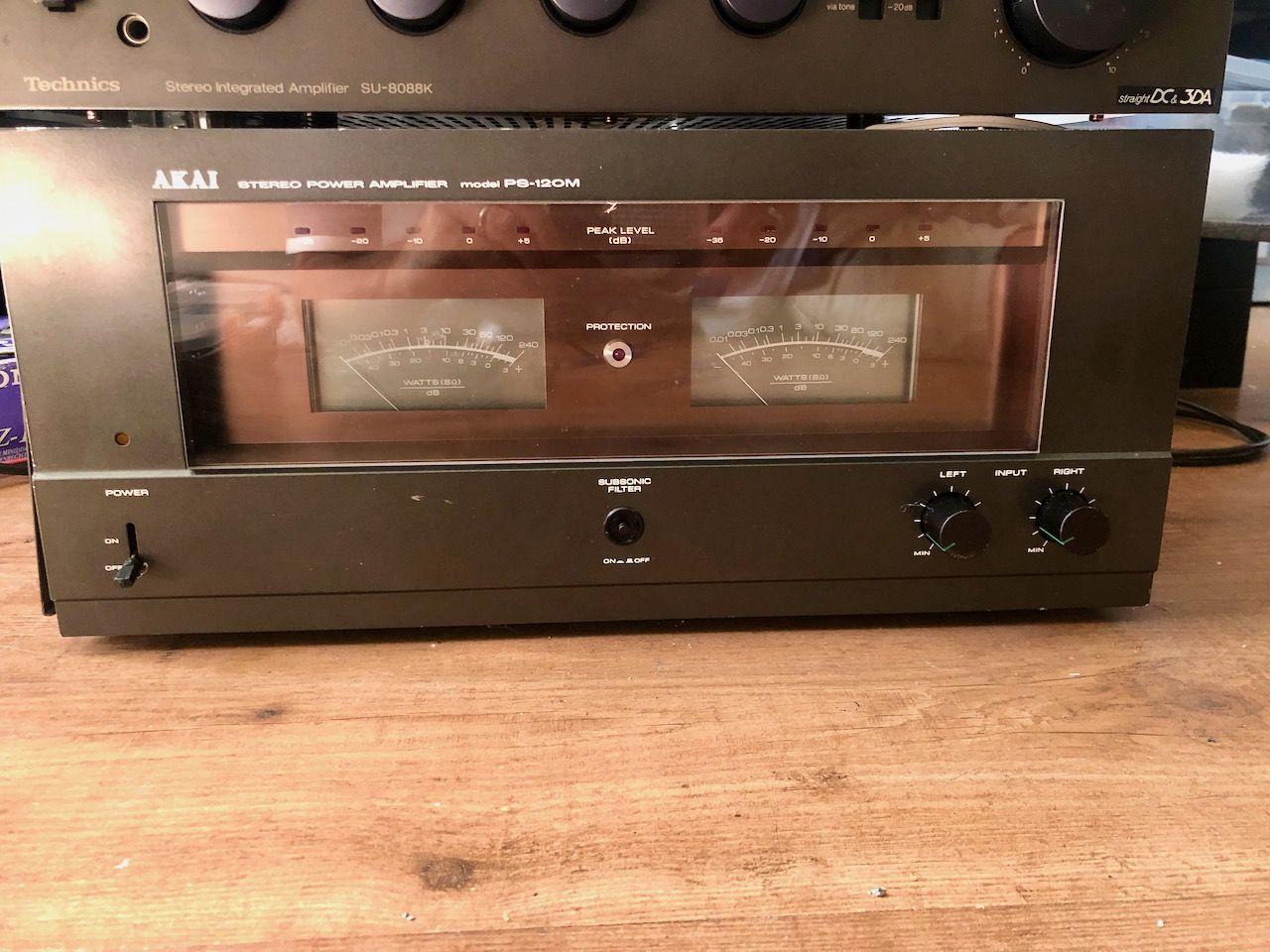

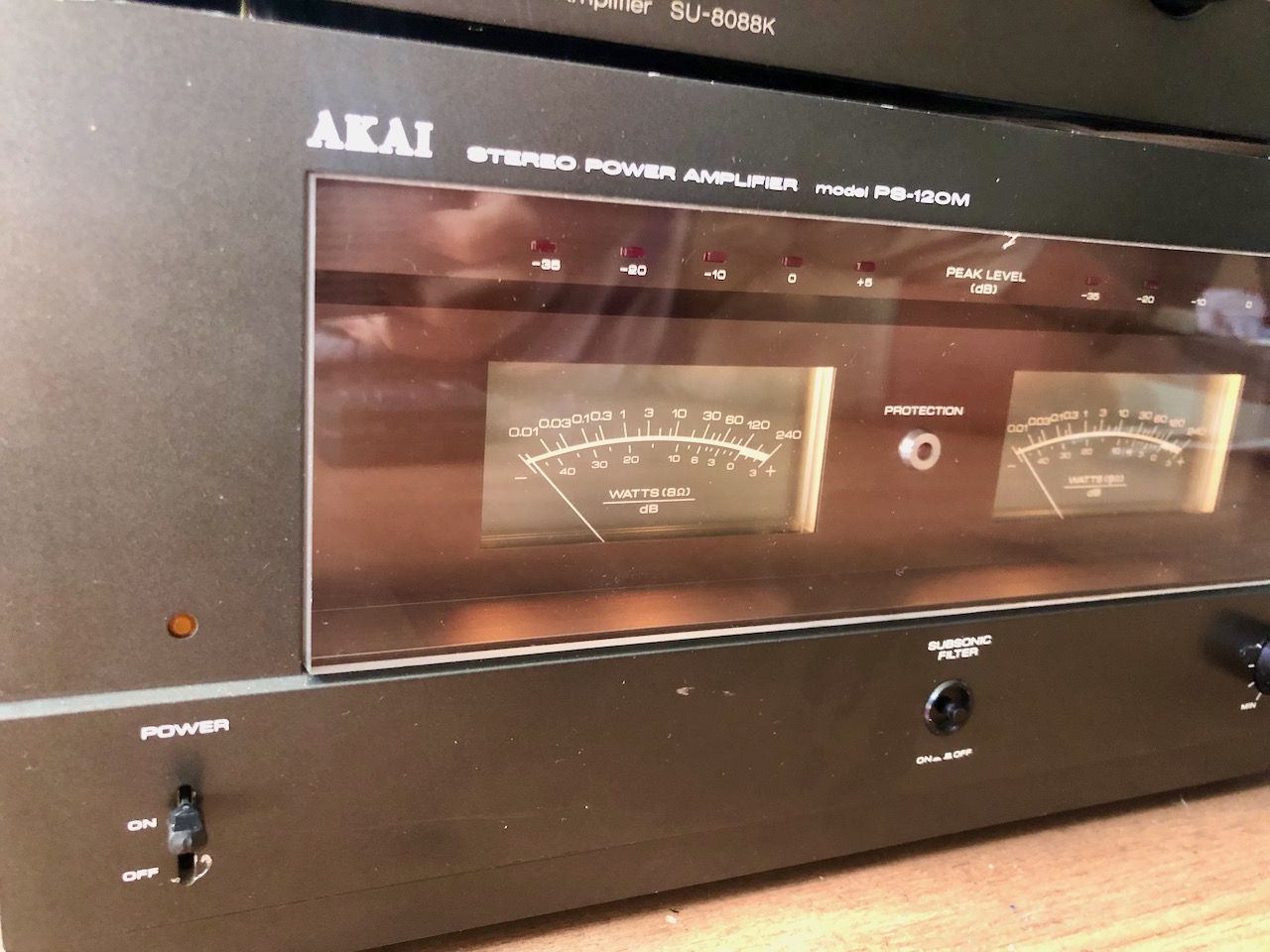

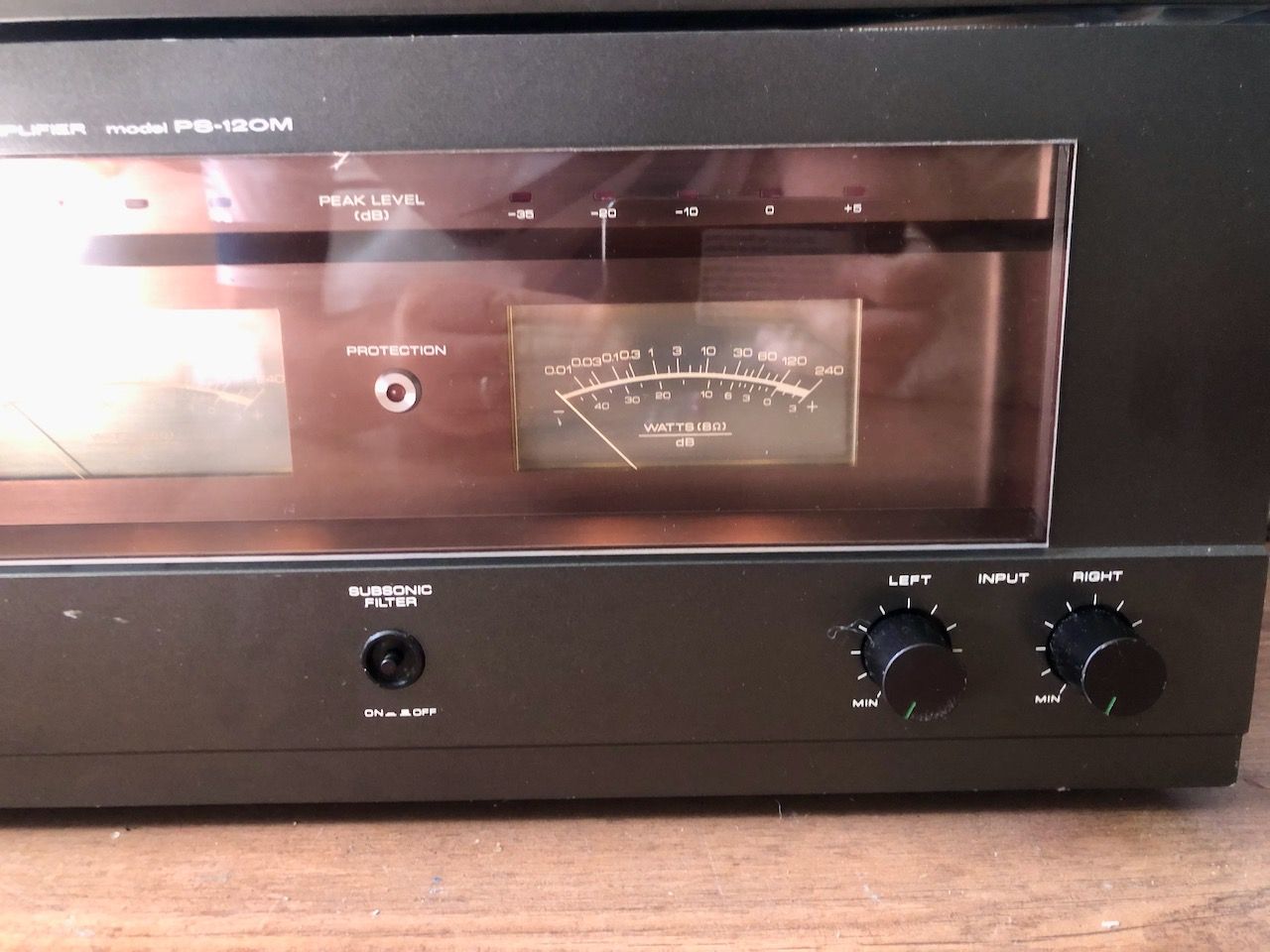

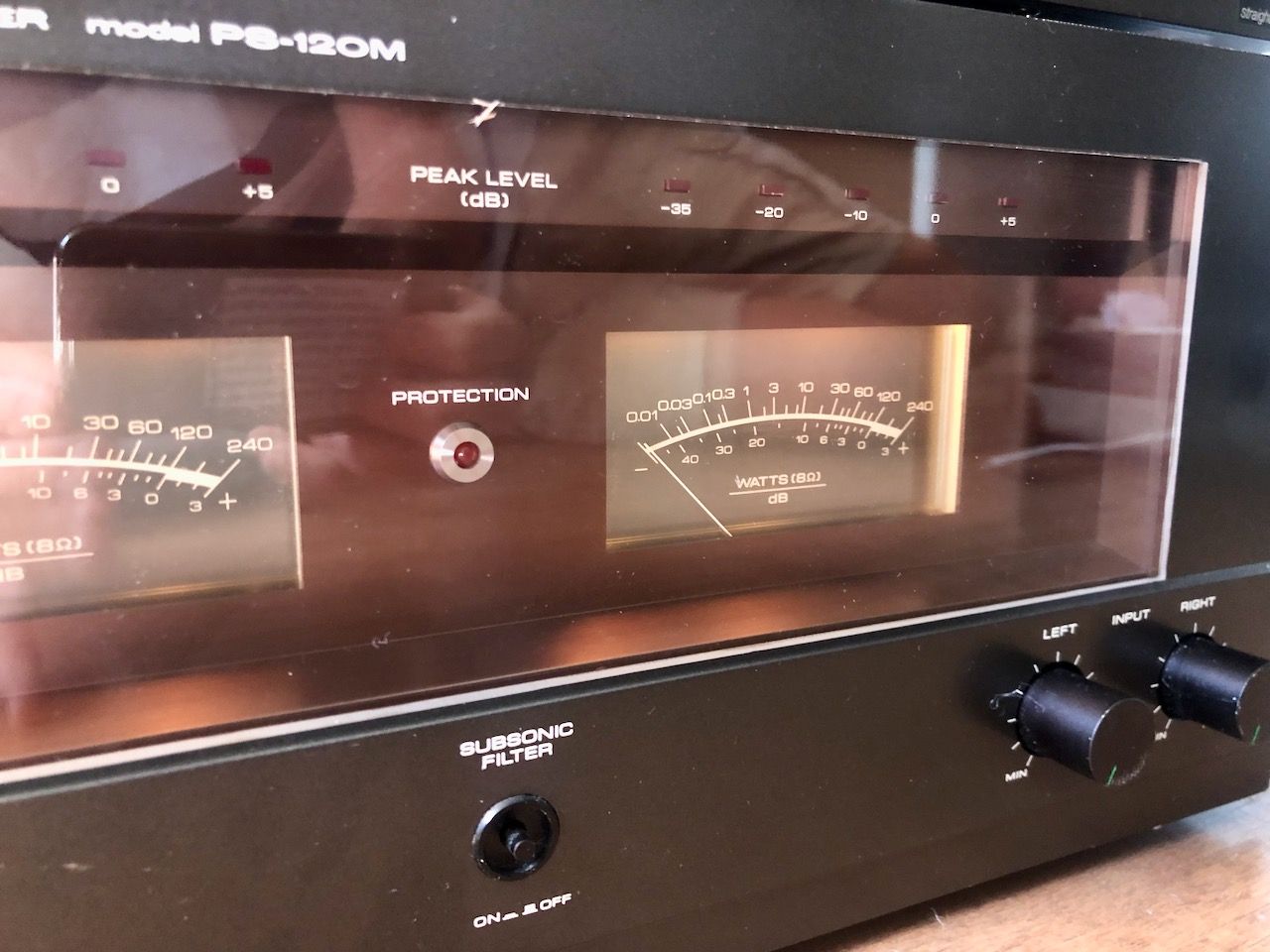

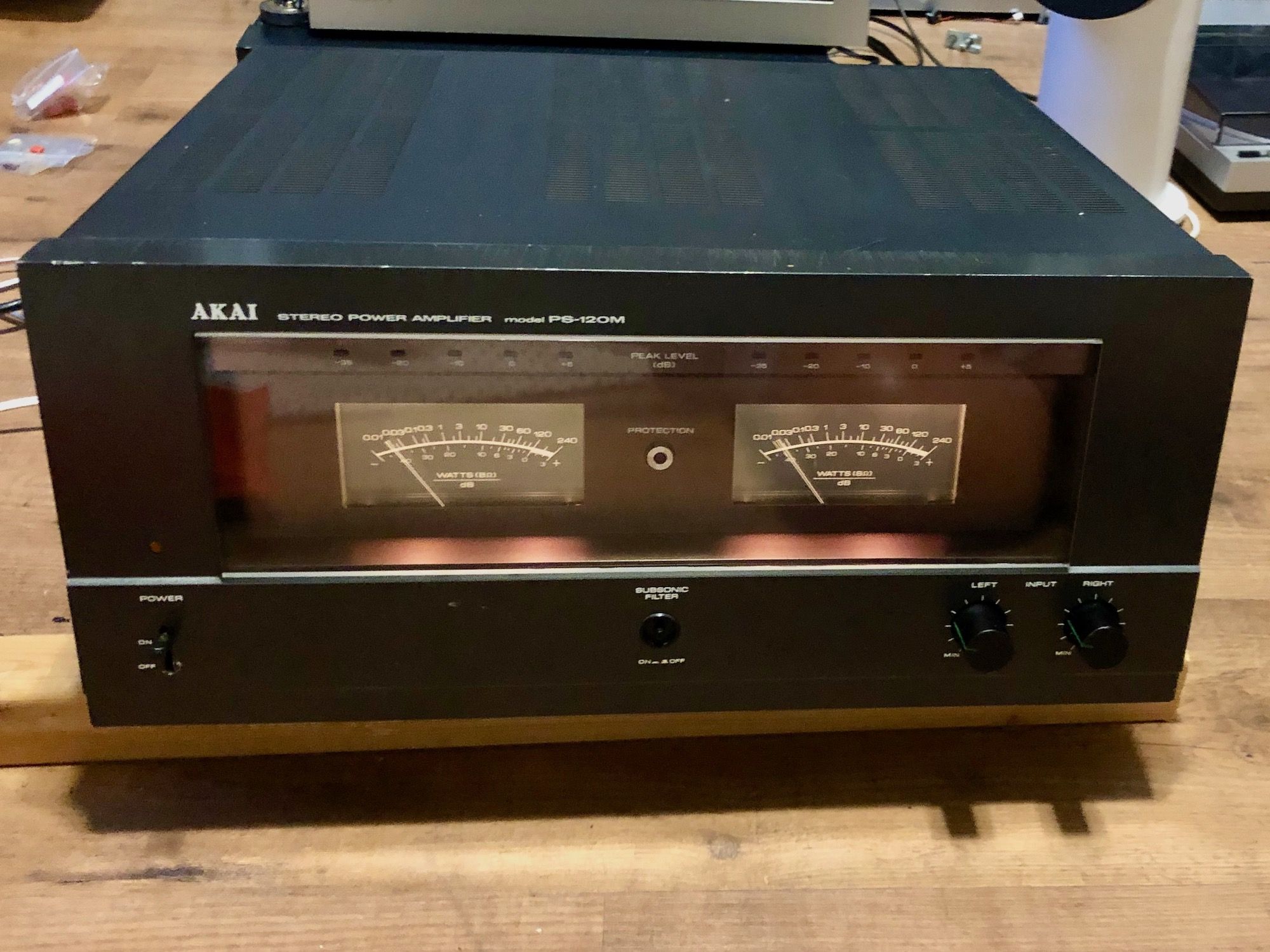

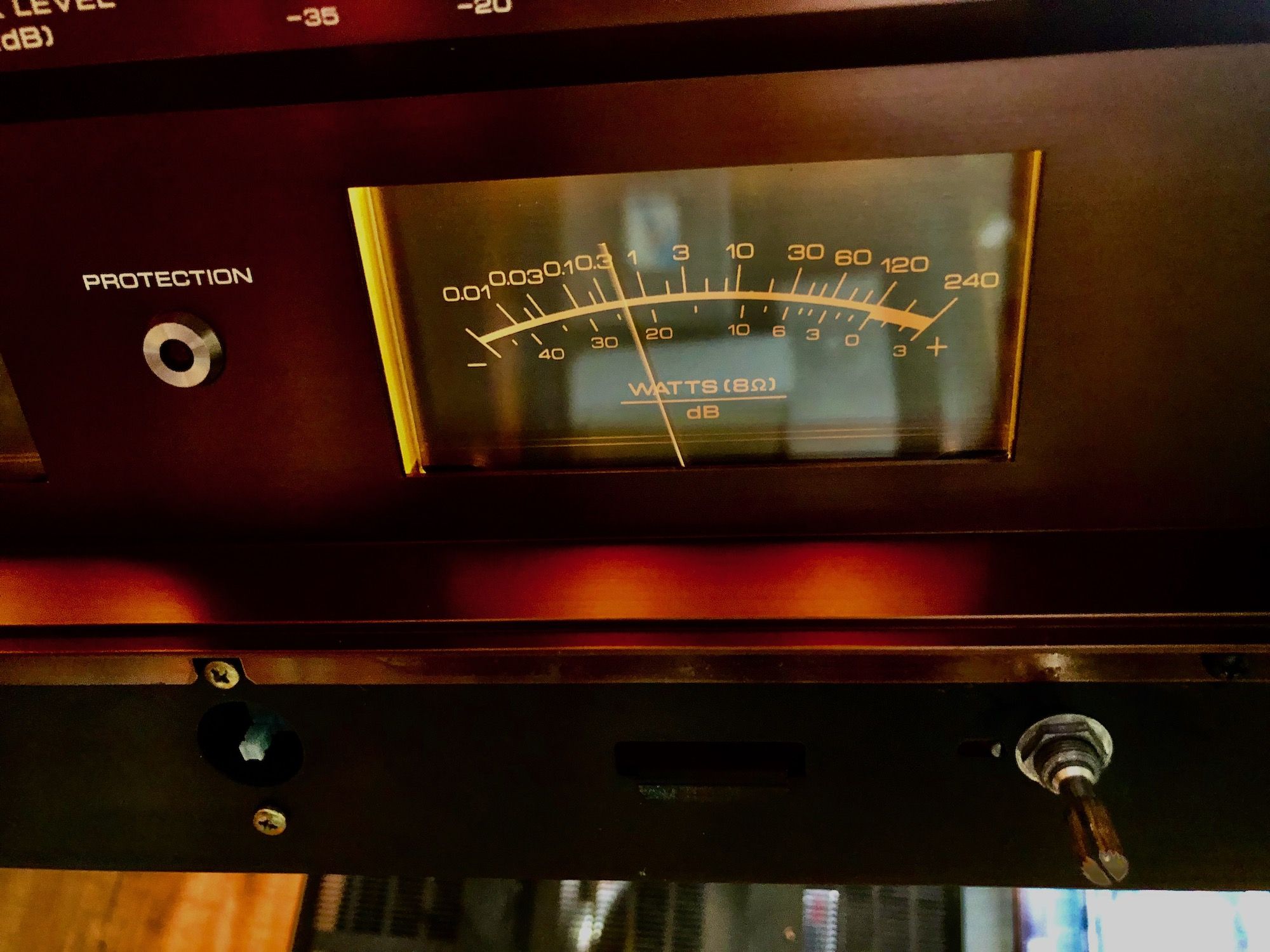

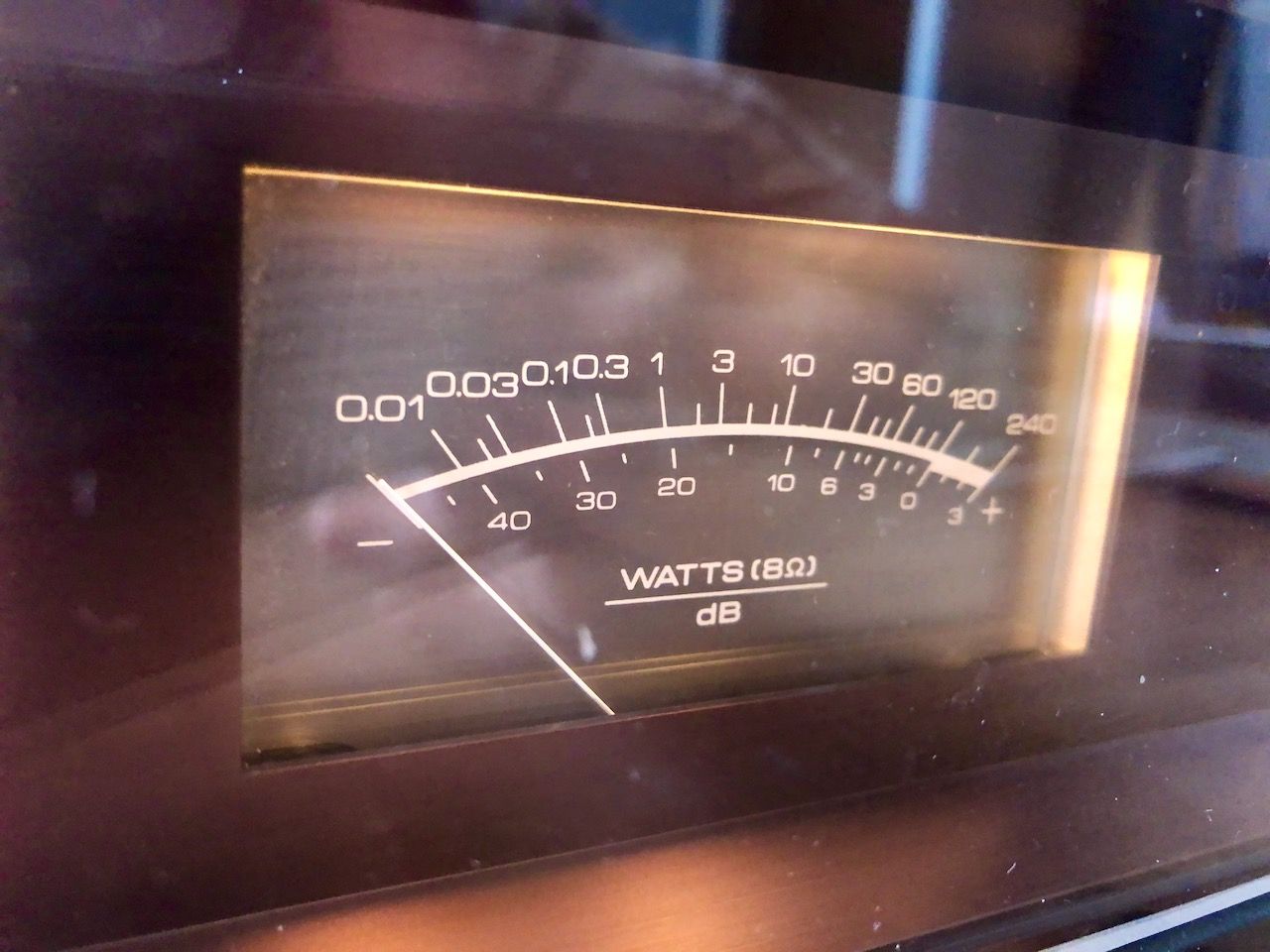

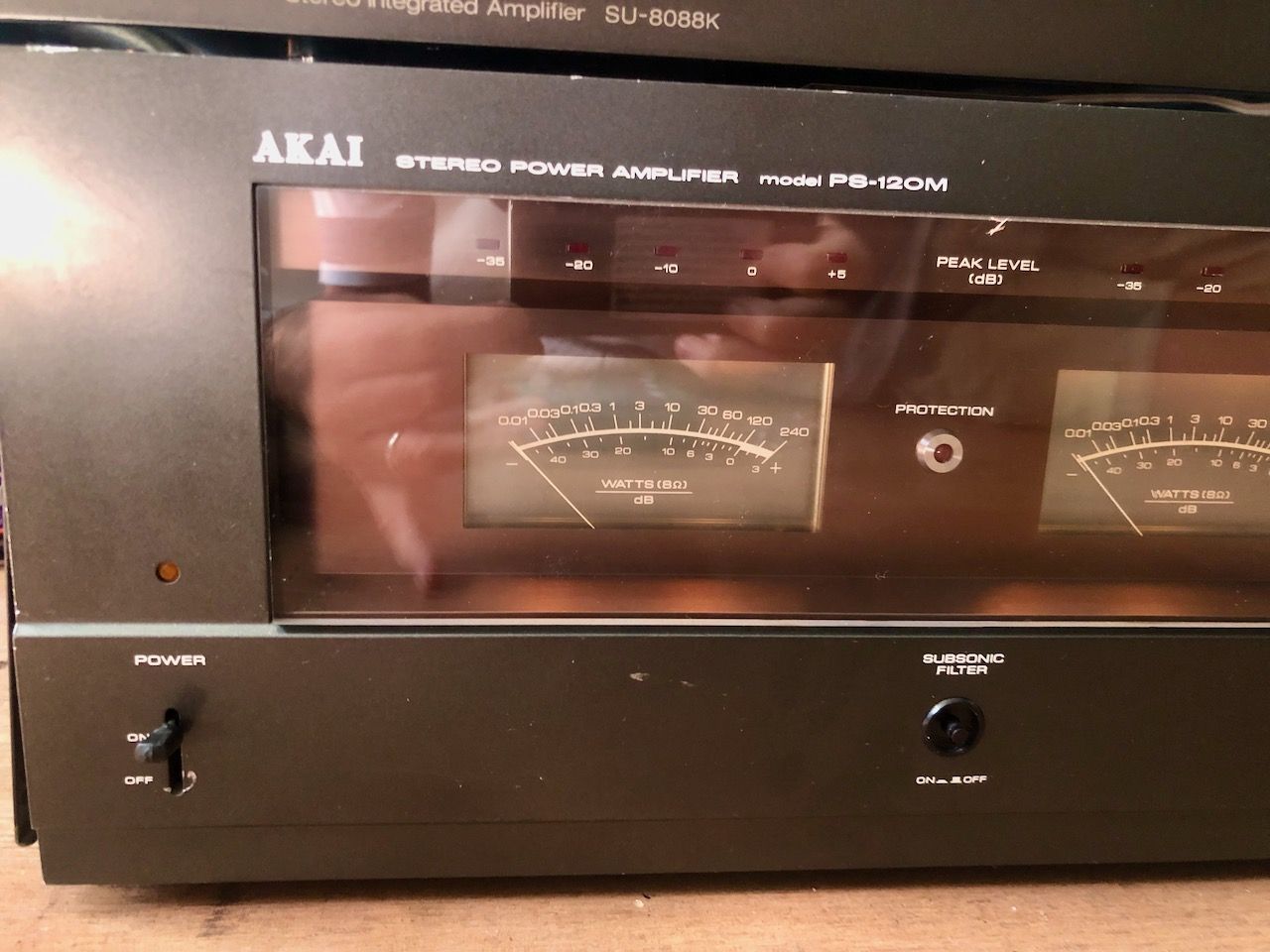

Deze Akai PS-120m is een icoon van een versterker. De twee grote VUmeters en de 5 VU l-ed's geven hem een imposant uiterlijk. Met een gewicht van 30kg is het oprecht een zware jongen te noemen.

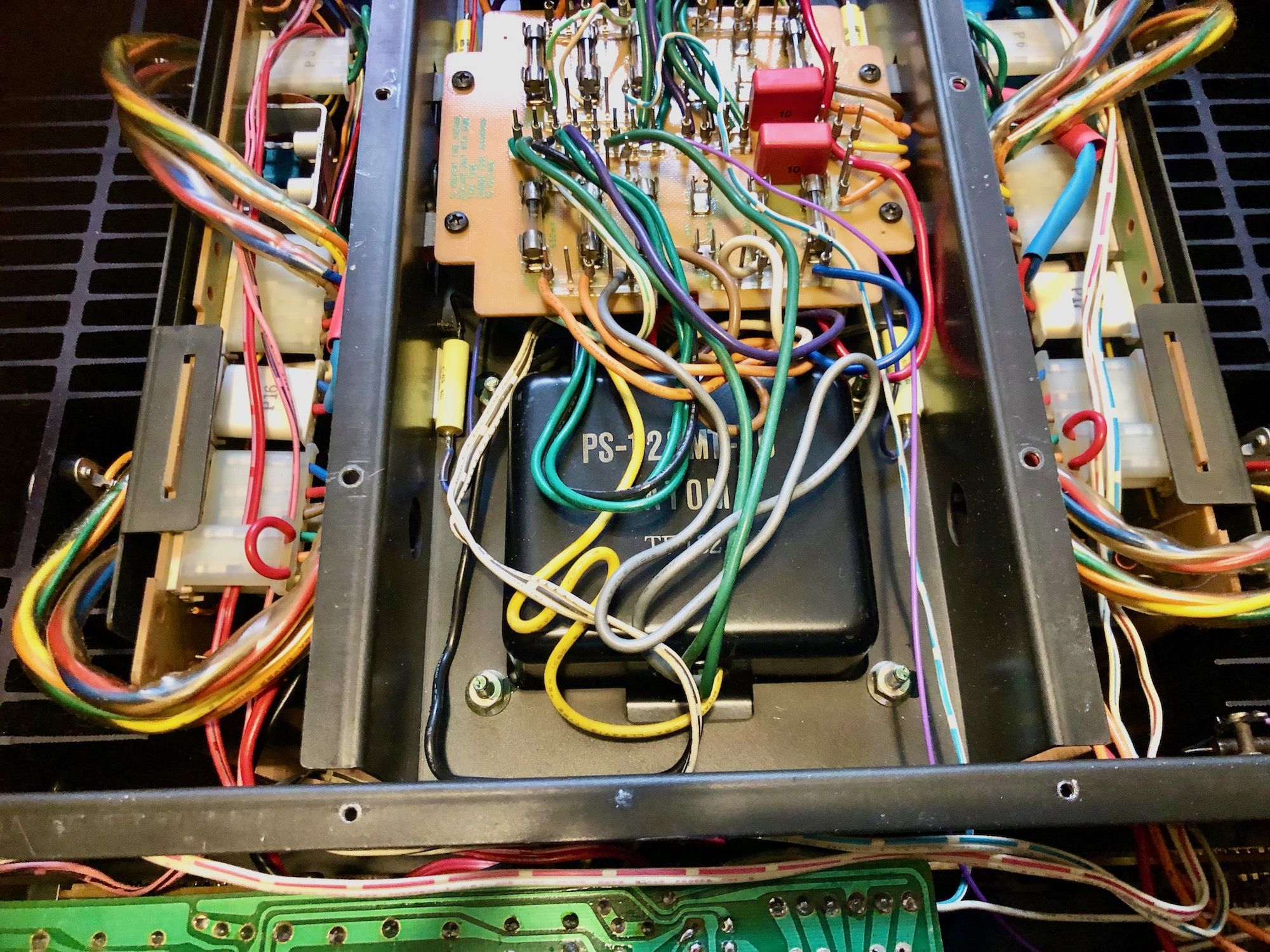

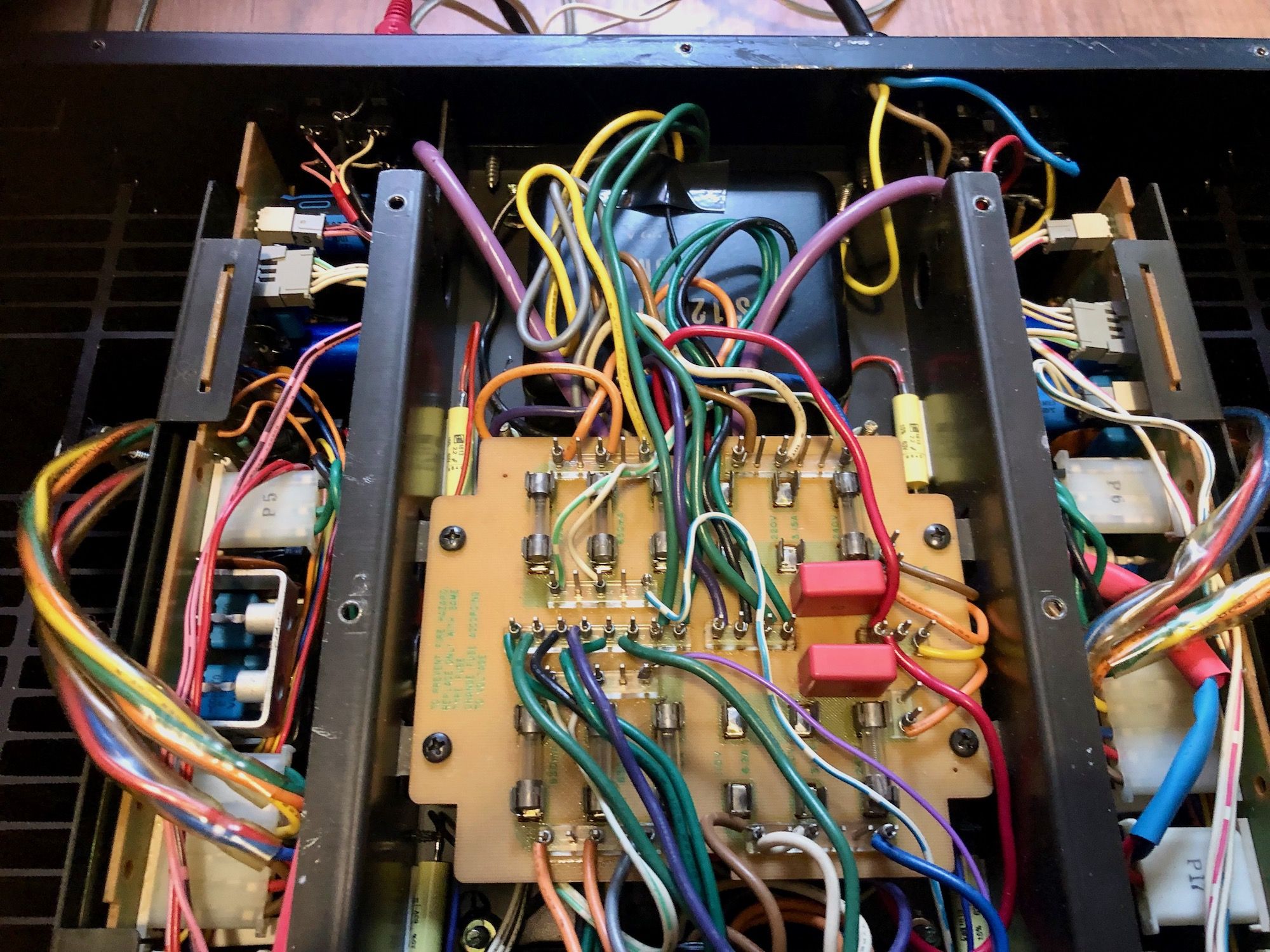

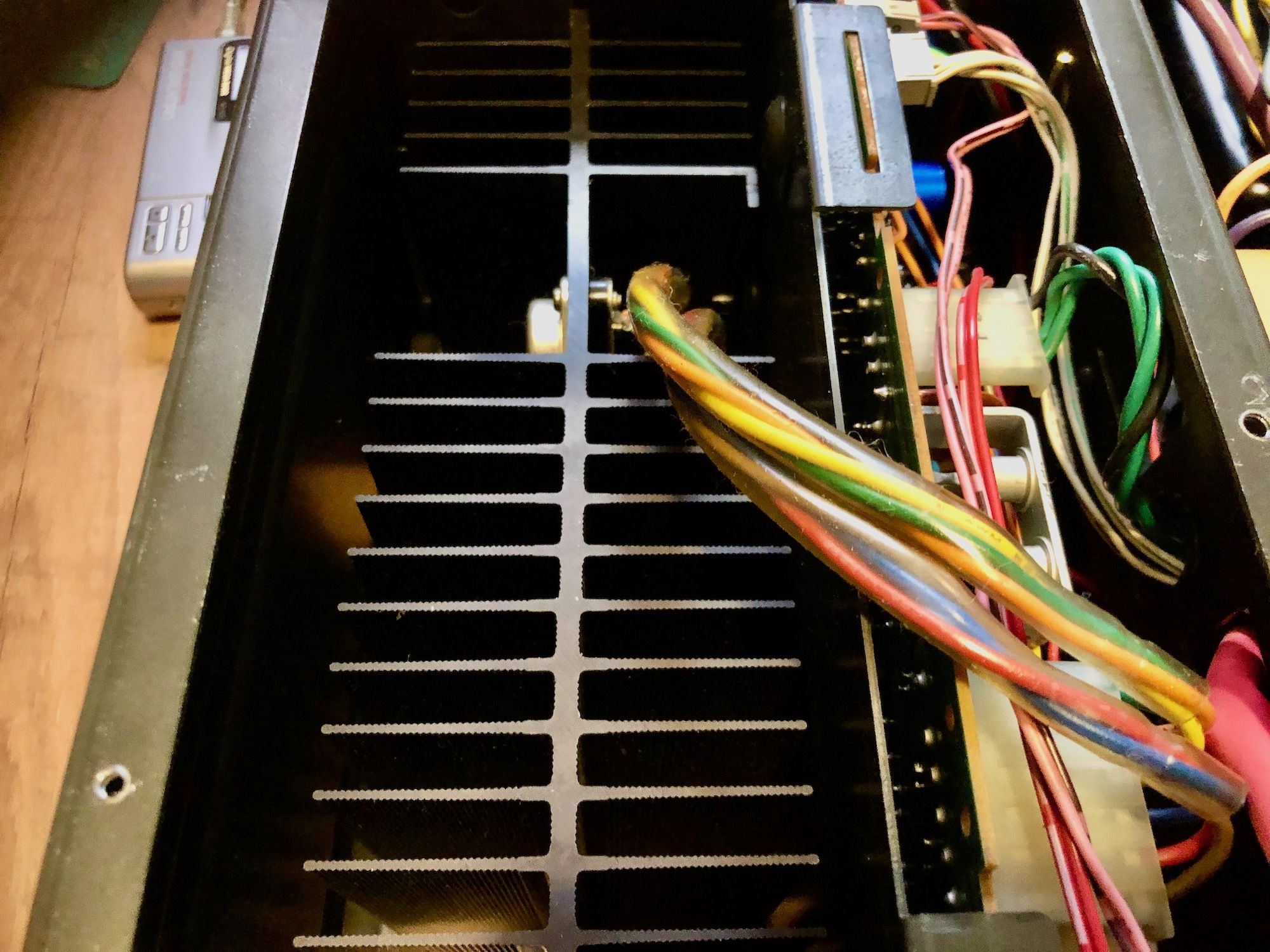

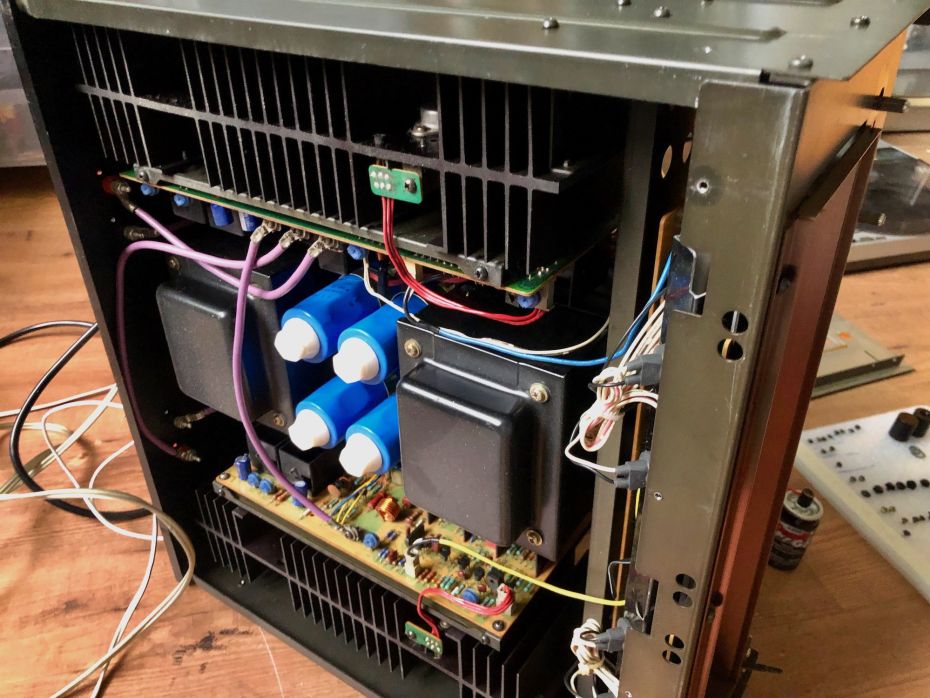

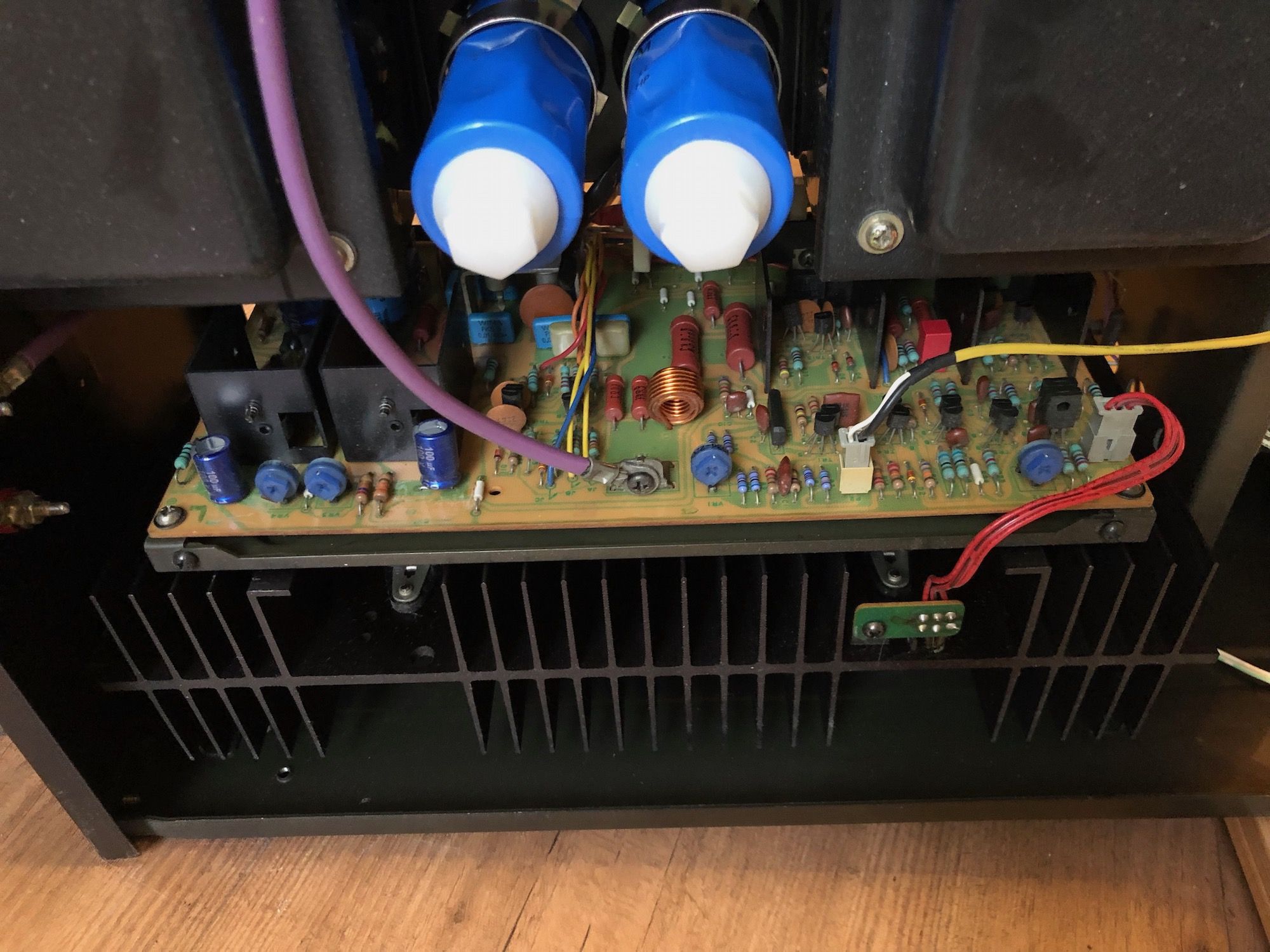

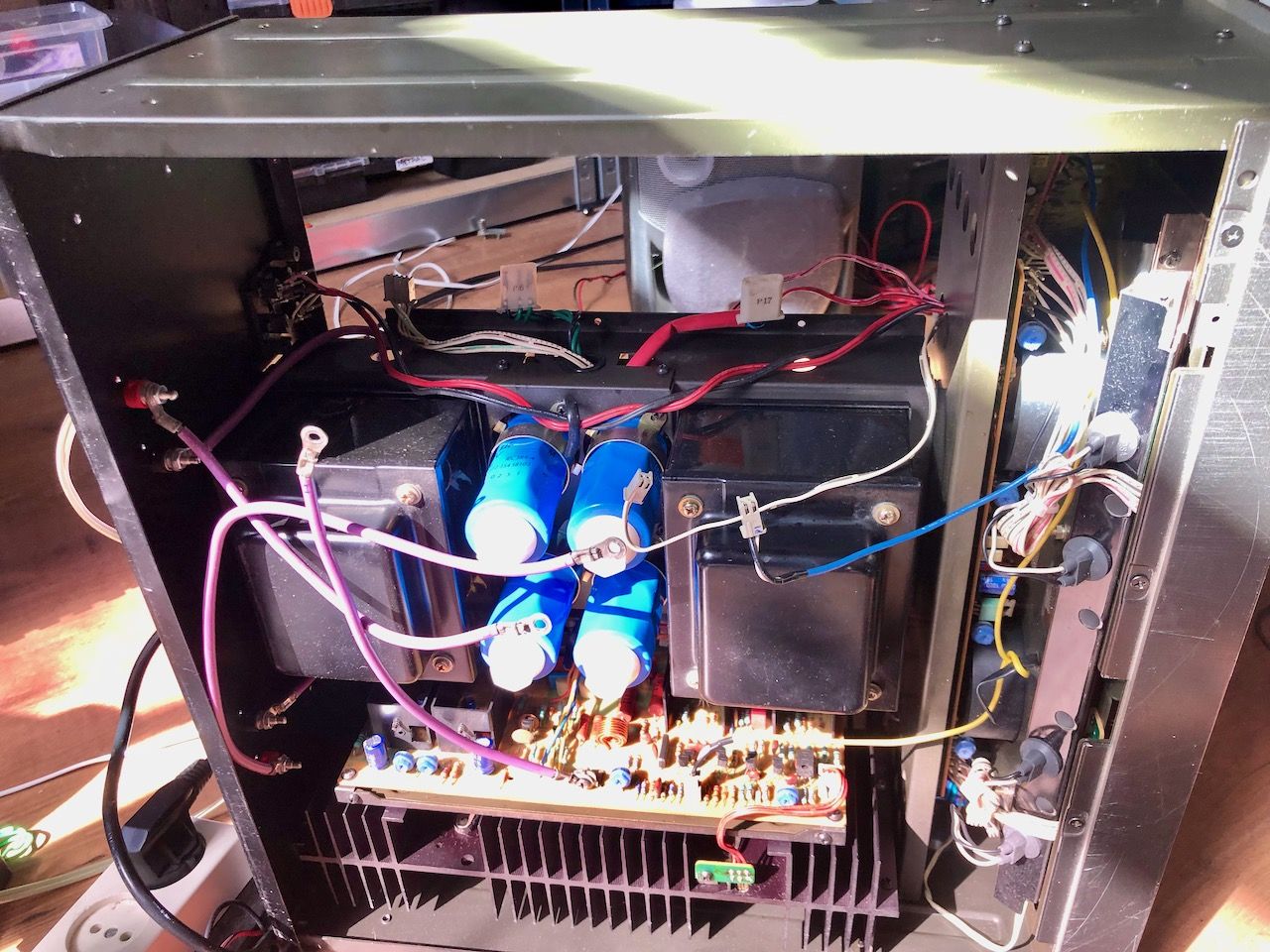

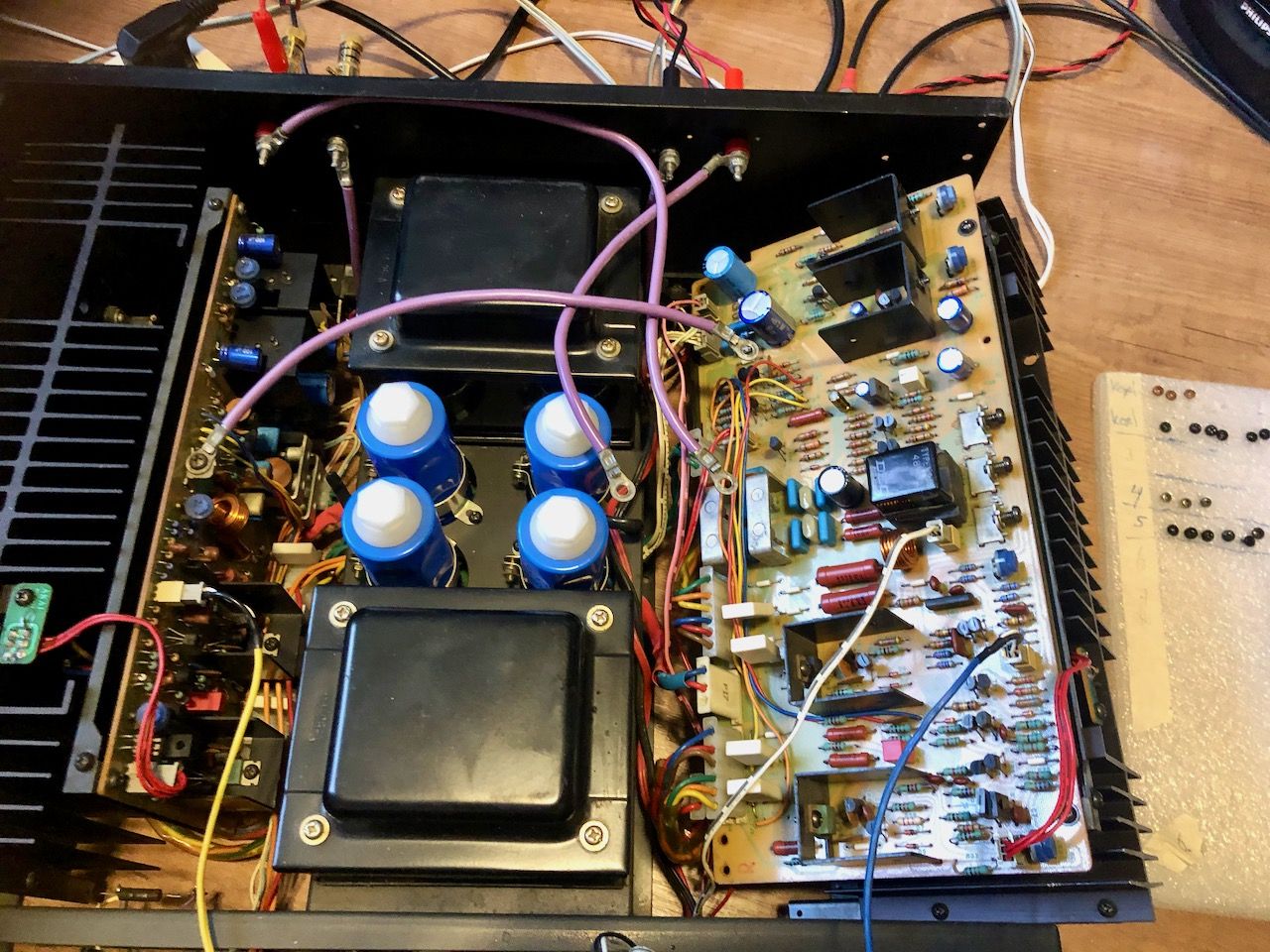

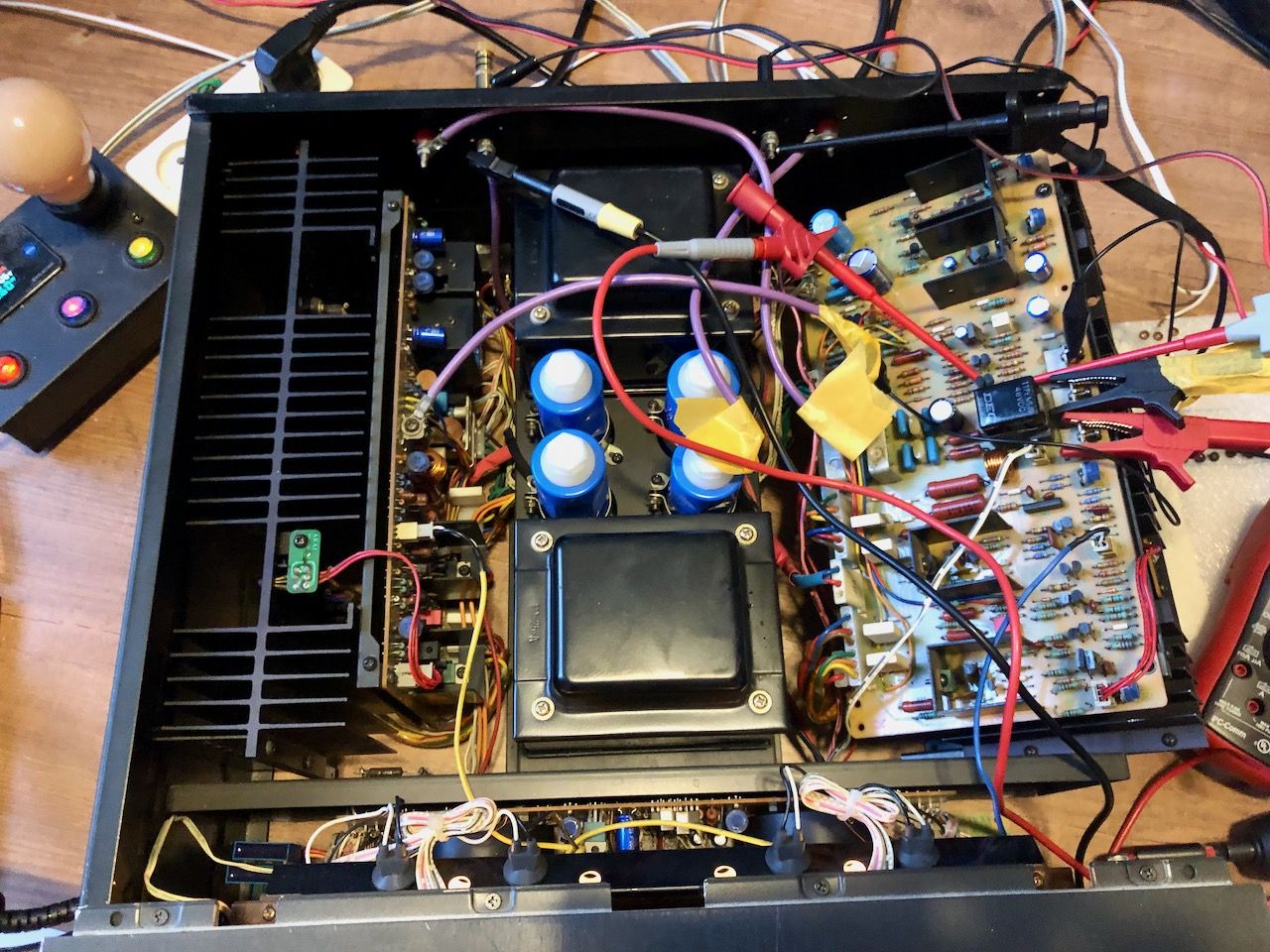

De opbouw van de versterker is volledig symmetrisch. Twee grote transformatoren, grote hoogwaardige Elco’s en twee eindversterker boards.
Zowel de onder- als de bovenkant zijn eenvoudig open te maken waardoor er ruimte is om onderhoud uit te voeren.
Na de reparatie en het schoonmaken is de versterker afgeregeld.
Prachtig om deze zware Akai PS-120m te mogen beluisteren. Een heerlijk warme klank en met zijn 130 watt, meer dan voldoend vermogen. Zijn grotere broer, de Akai PS-200M is met 220 watt nog net wat krachtiger maar de vraag is of je dit gaat gebruiken.
Ter info: De Akai PS-200C is de voorversterker behorende bij de PS-120 en PS-200.
