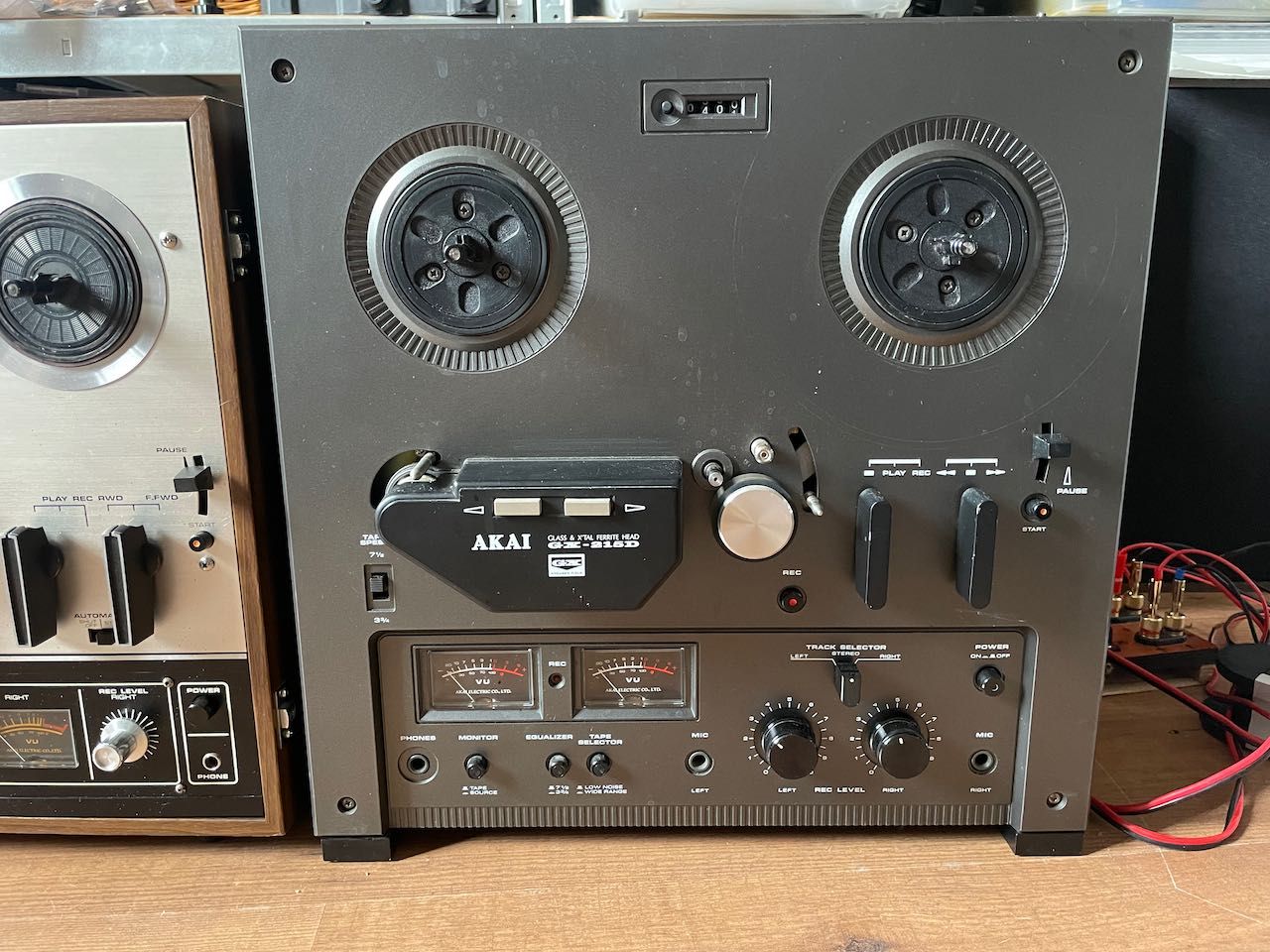

Akai
GX-215D

Klacht:

  1. Speelt vals. Afspeelsnelheid is niet constant
  2. Rechter kanaal werkt soms niet
  3. Brandlucht
  4. In reverse stand geen weergave
  5. Spoelt traag / motor piept

Diagnose:

  1. Motorcondensatoren, de sparkkillers of vonkblussers, zijn niet meer als nieuw.
  2. Reverseschakelaar lijkt te blijven hangen
  3. Motorsnaar is aan vervanging toe

Reparatie:

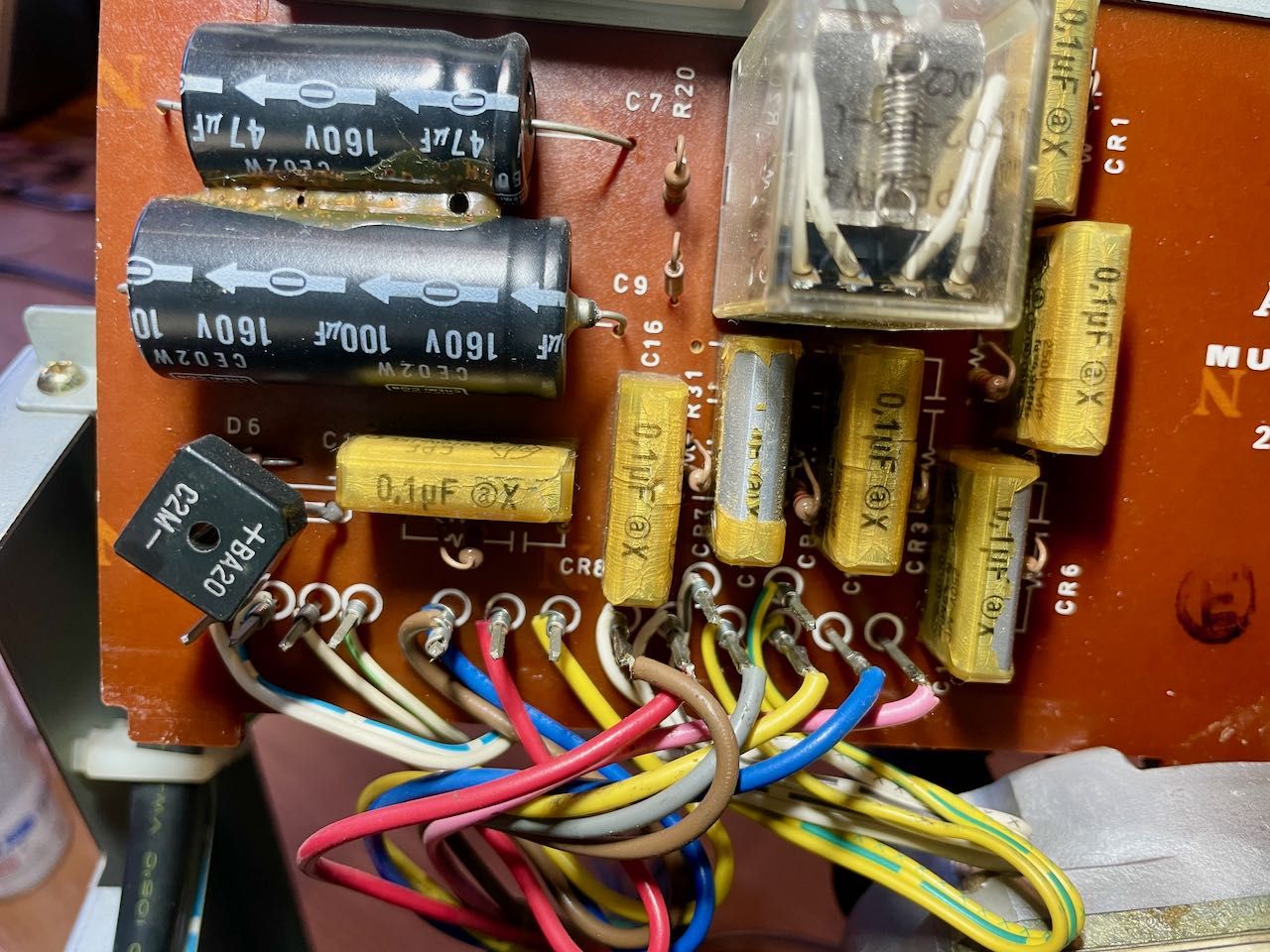

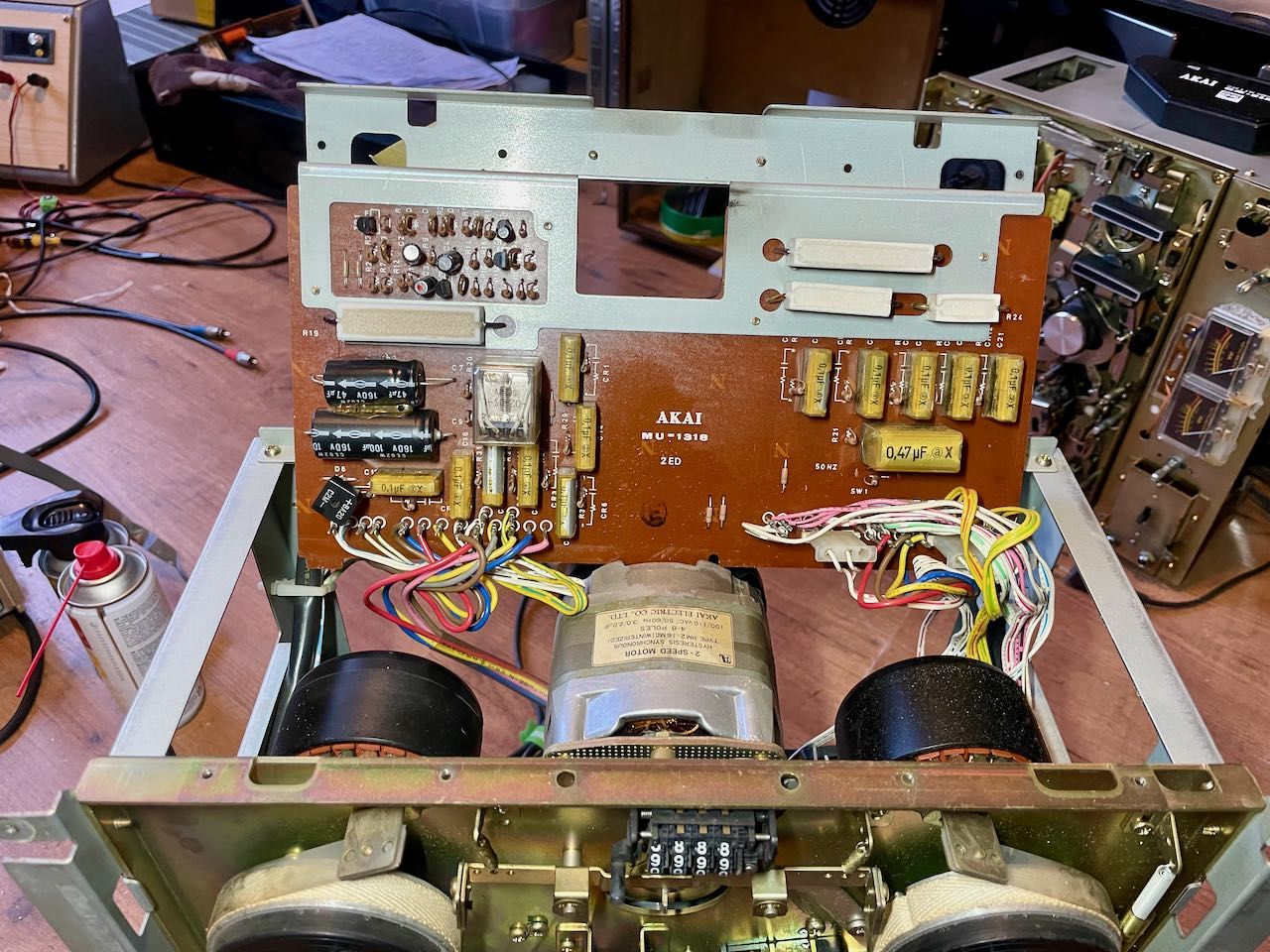

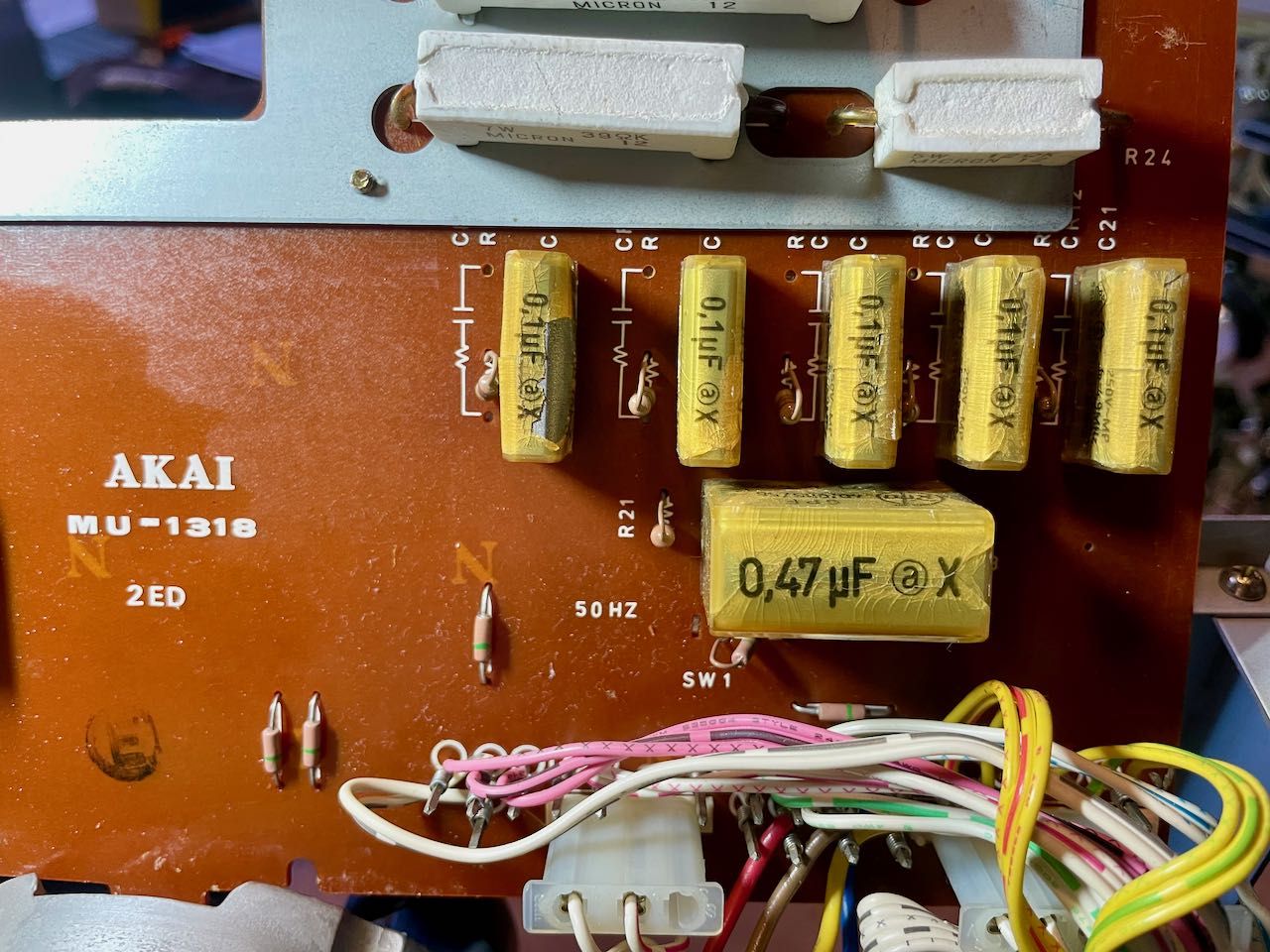

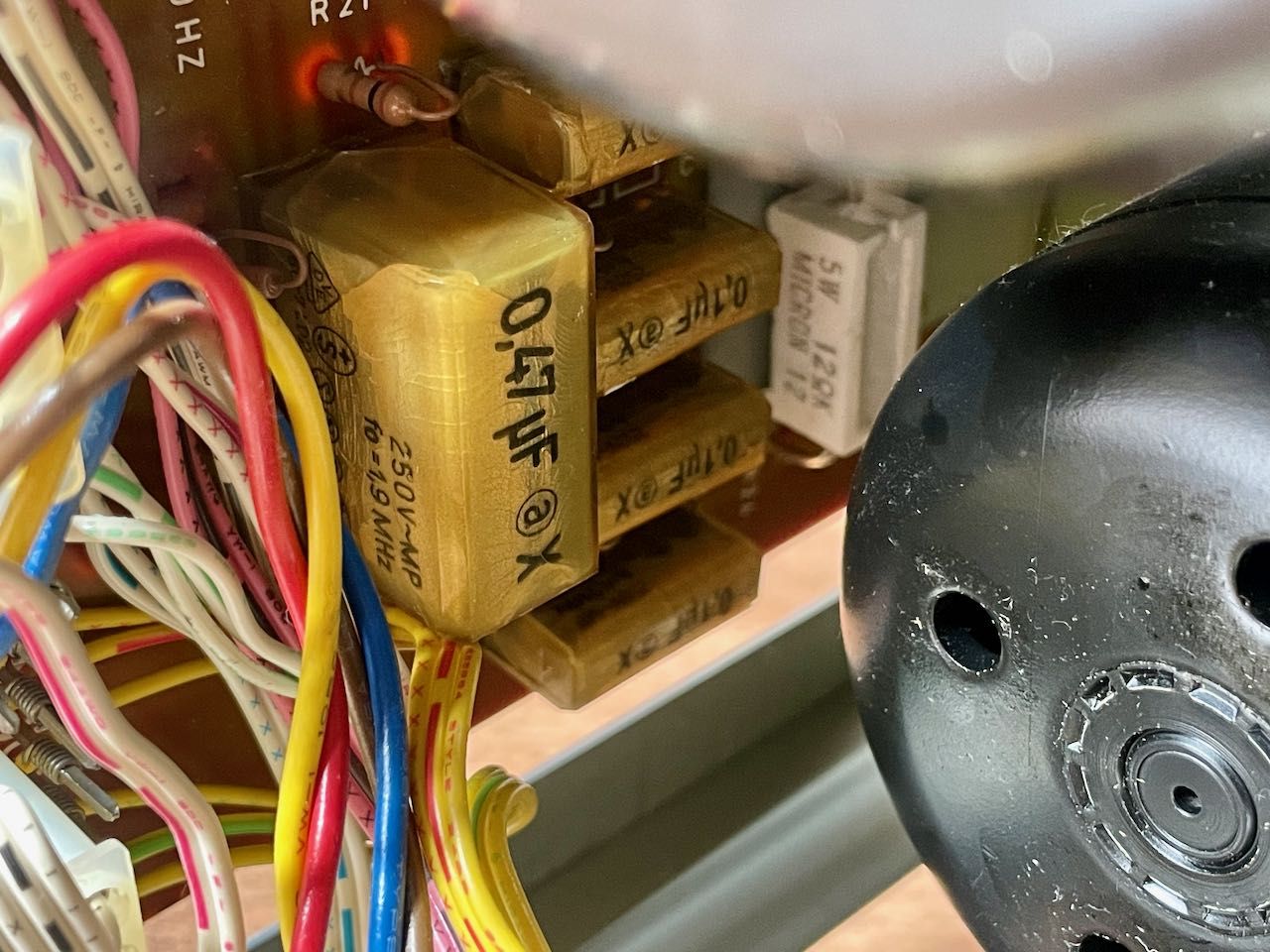

  1. Alle sparkkillers en bijbehorende weerstanden vervangen

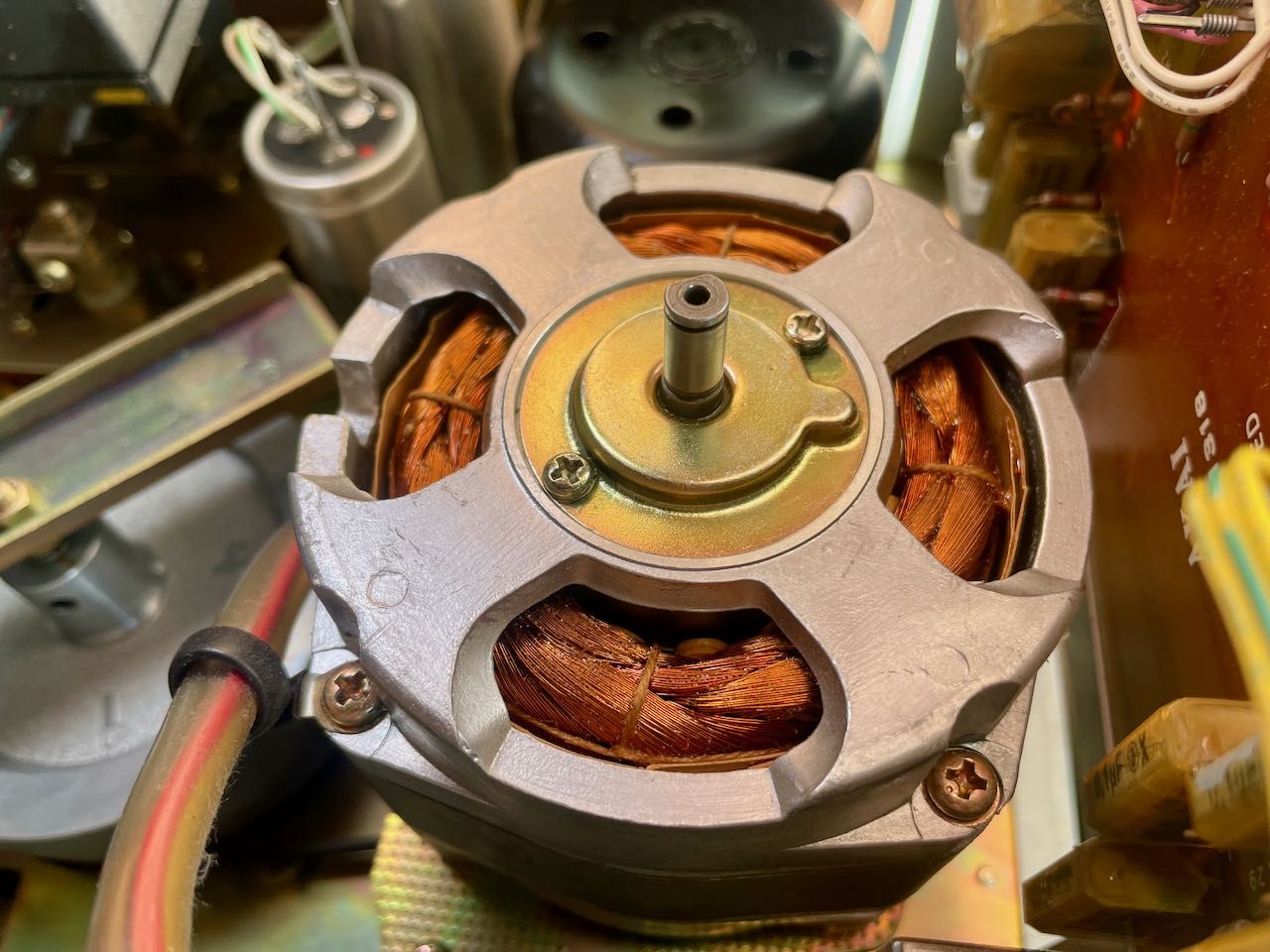

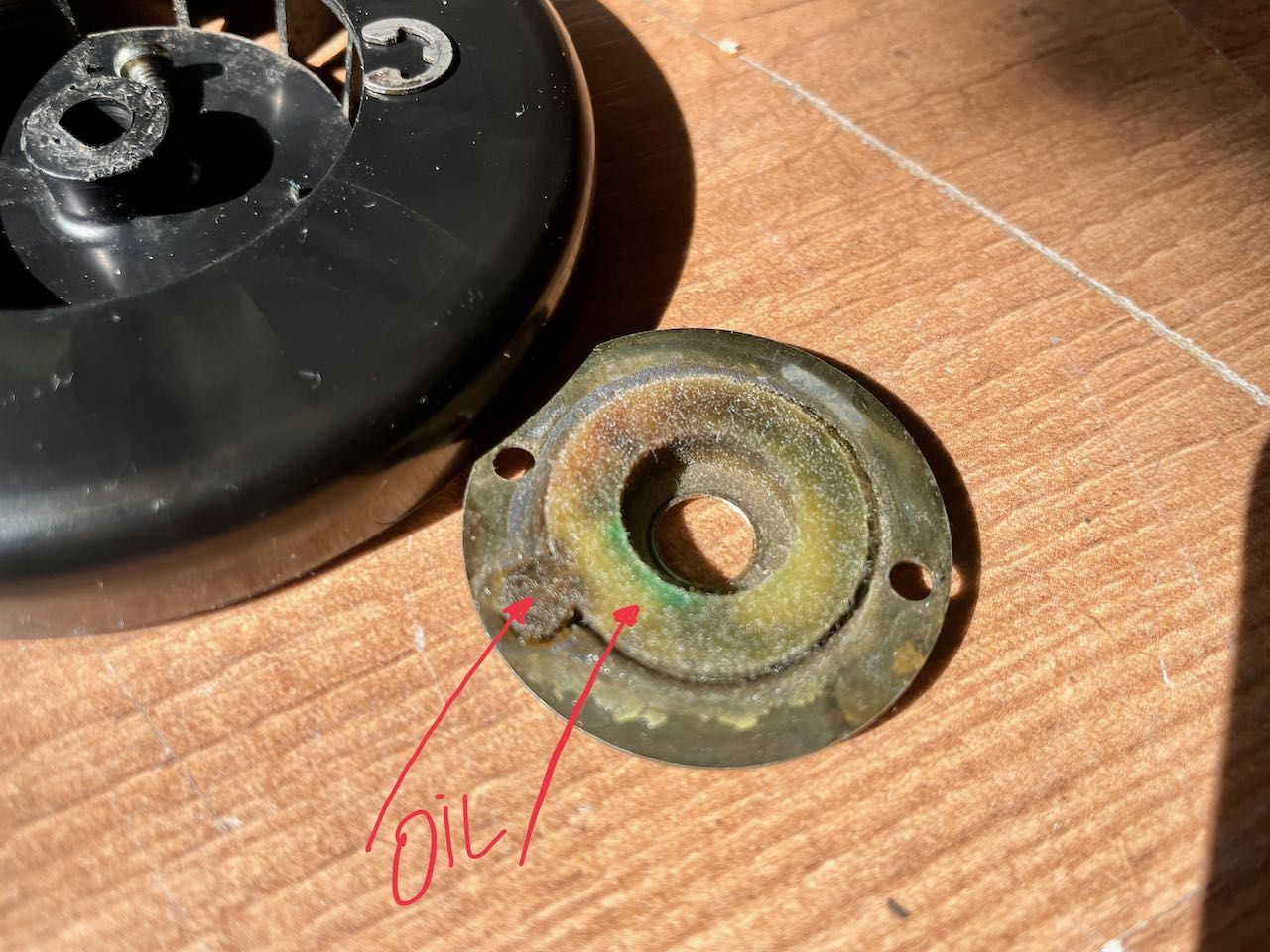

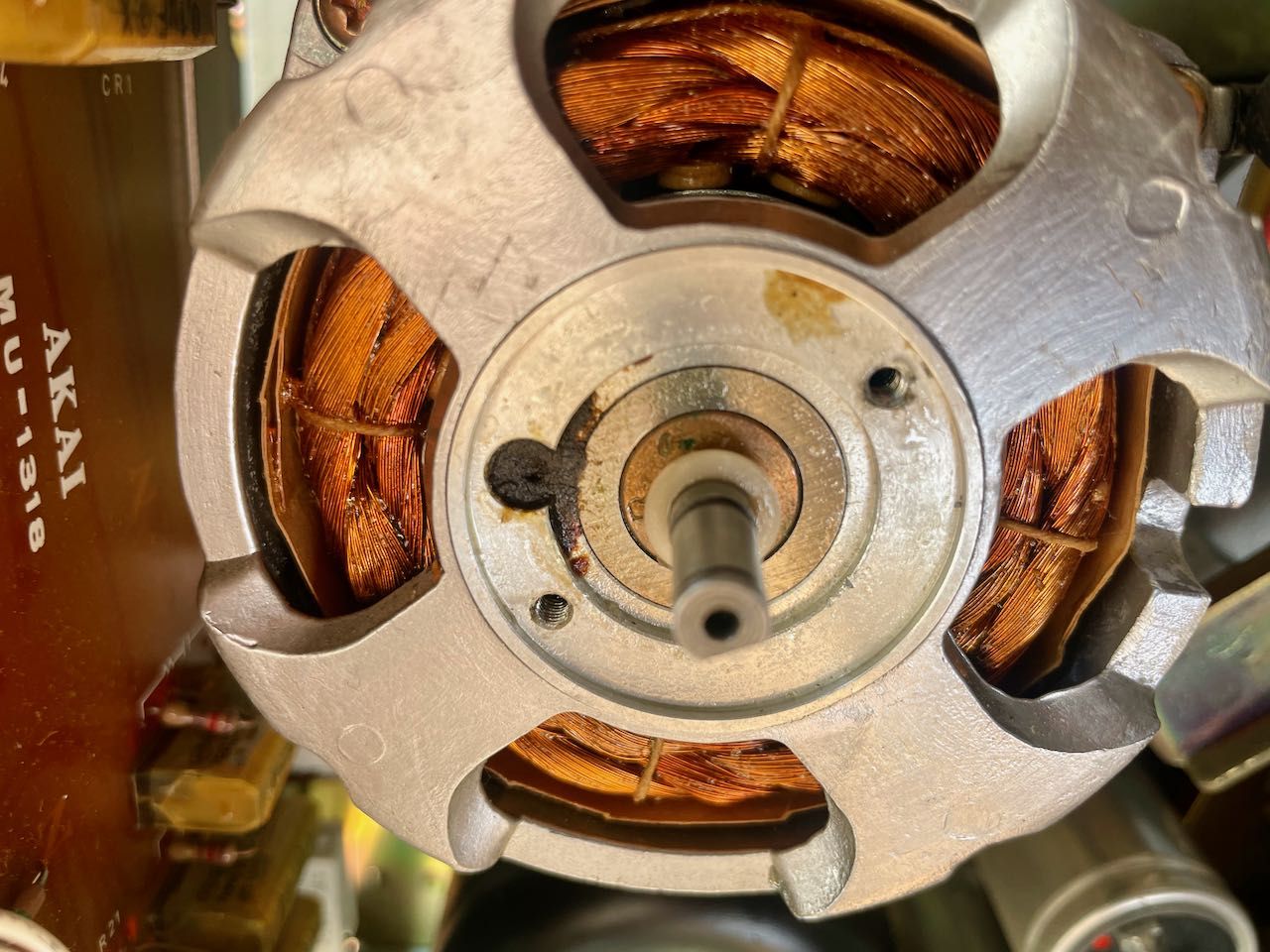

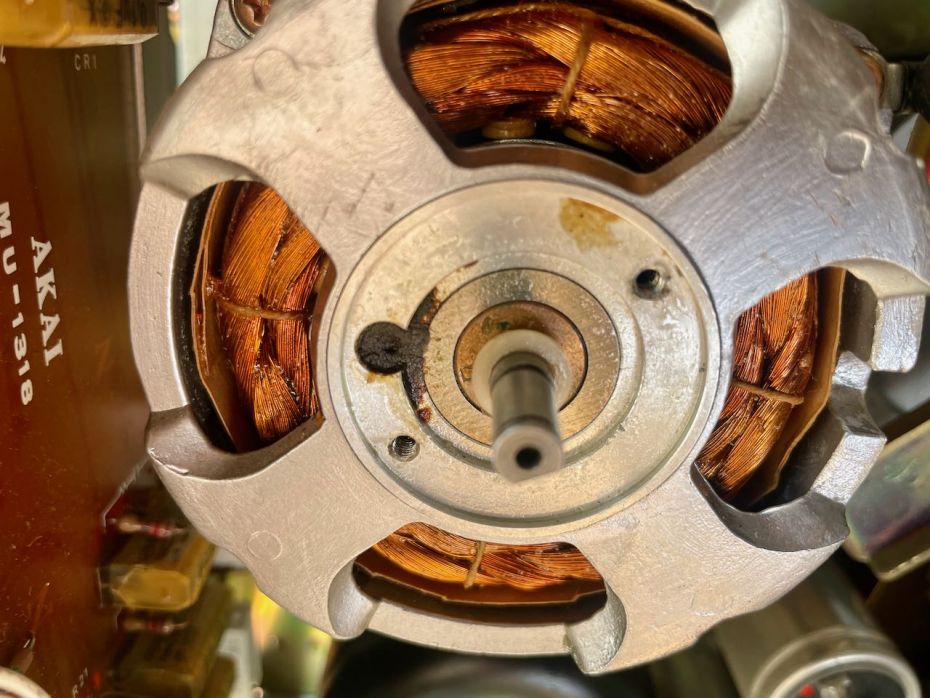

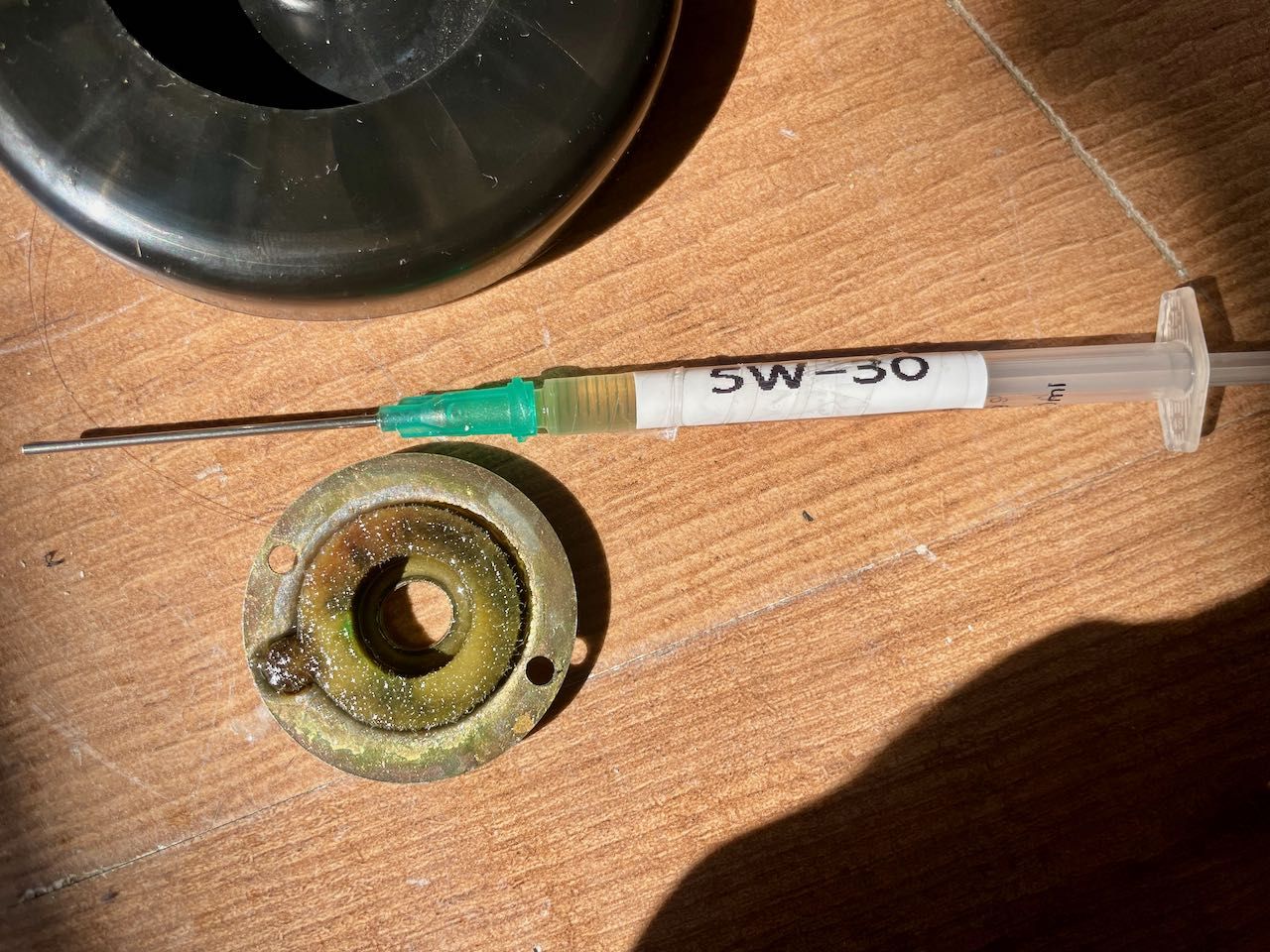

  2. Motor viltje voorzien van nieuwe olie

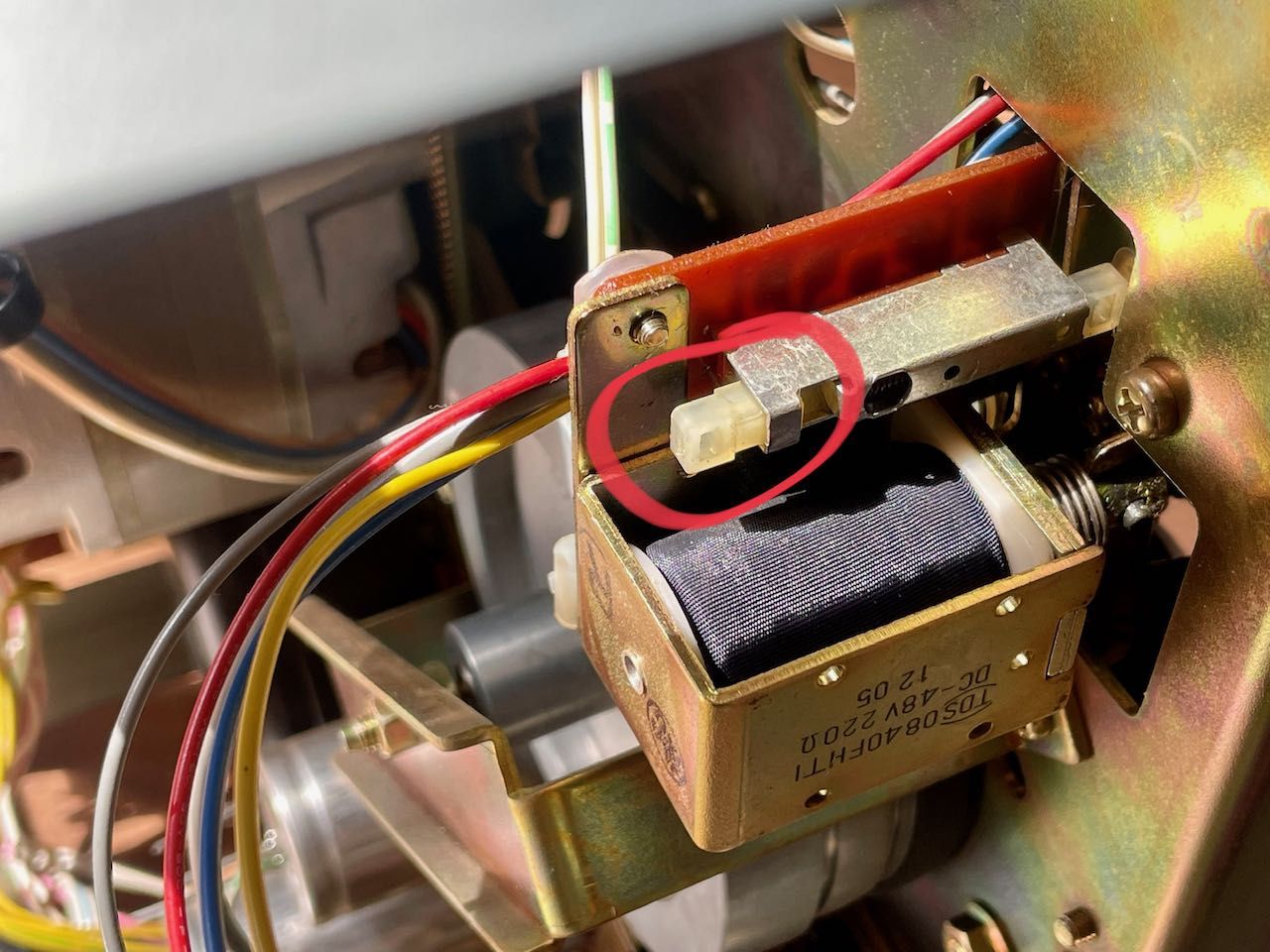

  3. Schakelaar voor de reverse schoongemaakt

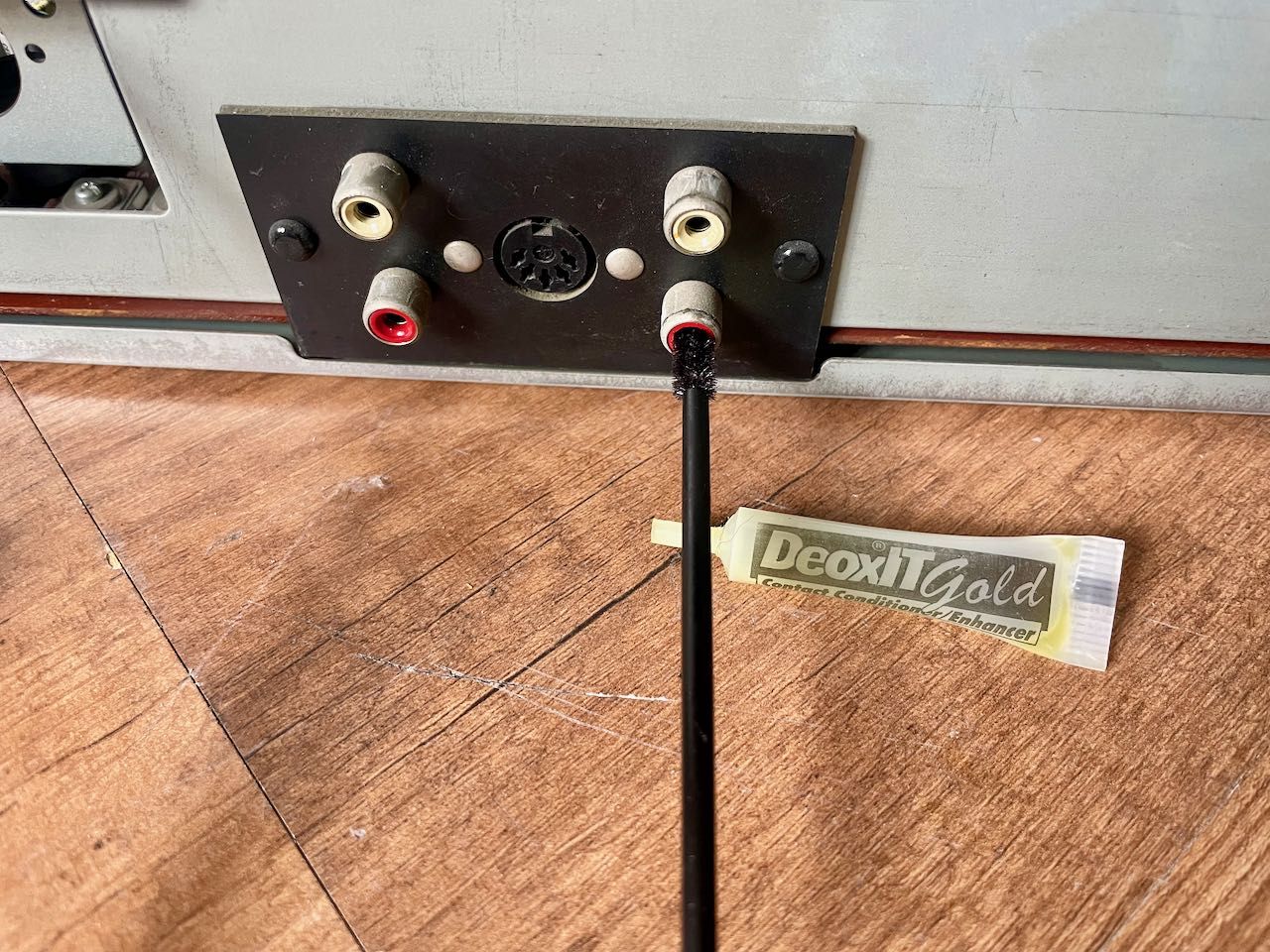

  4. Alle potmeters en schakelaars gereinigd

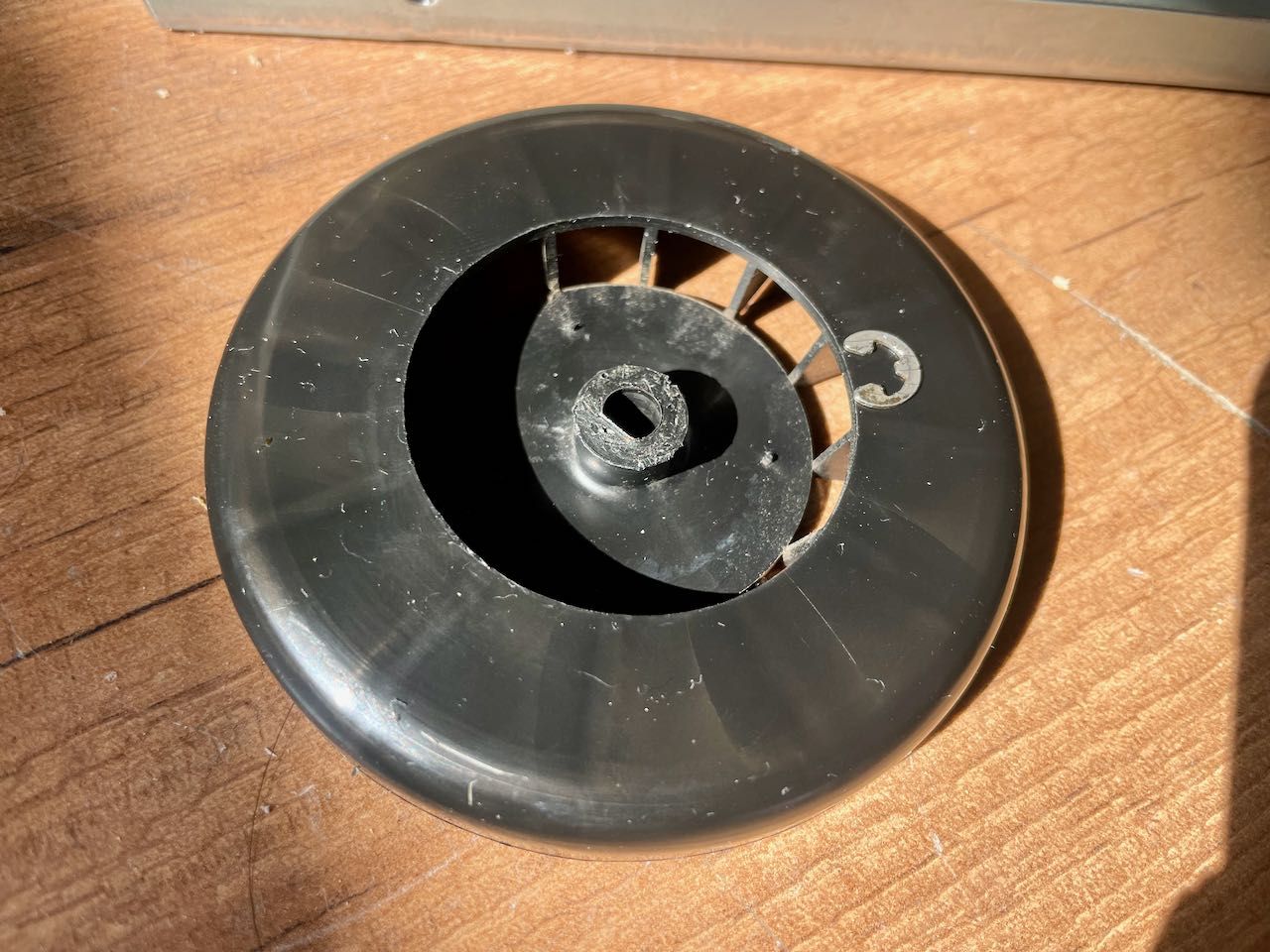

  5. Motor en tellerloopwerk snaren vervangen
  6. Gehele machine gereinigd.
  7. Machine afgeregeld. Bij alle frequenties loopt hij weer perfect.
    Ook de opname is zoals het hoort en zeer stabiel.

Eindoordeel:

De sparkkillers en weerstanden vernieuwd, nieuwe snaren erop. alle rollende onderdelen gereinigd en waar nodig ingevet. Klaar voor de eerste test!
Op hoge snelheid liep hij als een zonnetje. Maar omschakelen naar de lagere snelheid ging er wat fout. De motor begon te brommen en tijdens het omschakelen van snelheid hoorde en zag je een hoogspanning overschieten van een weerstand naar een condensator.

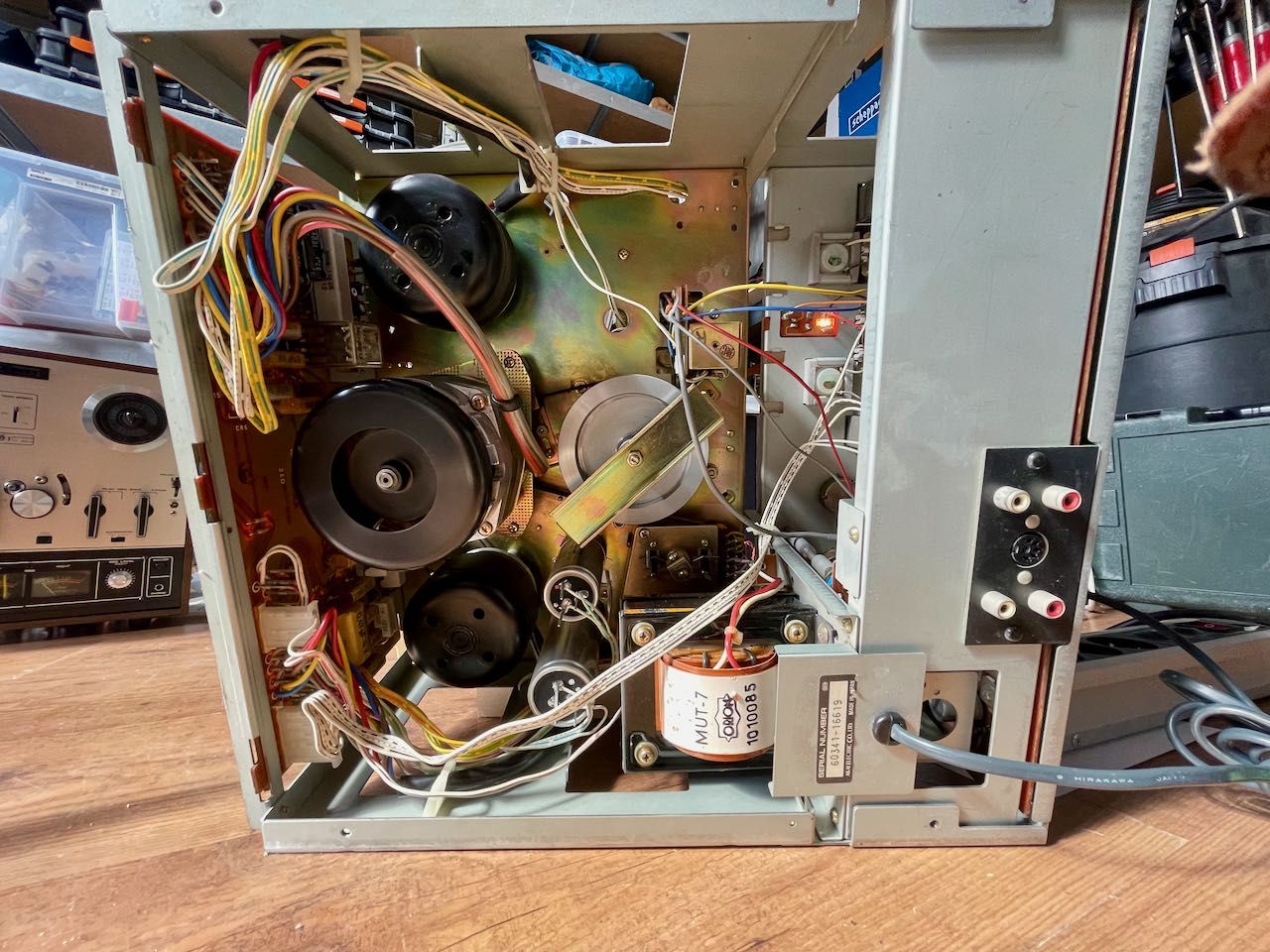

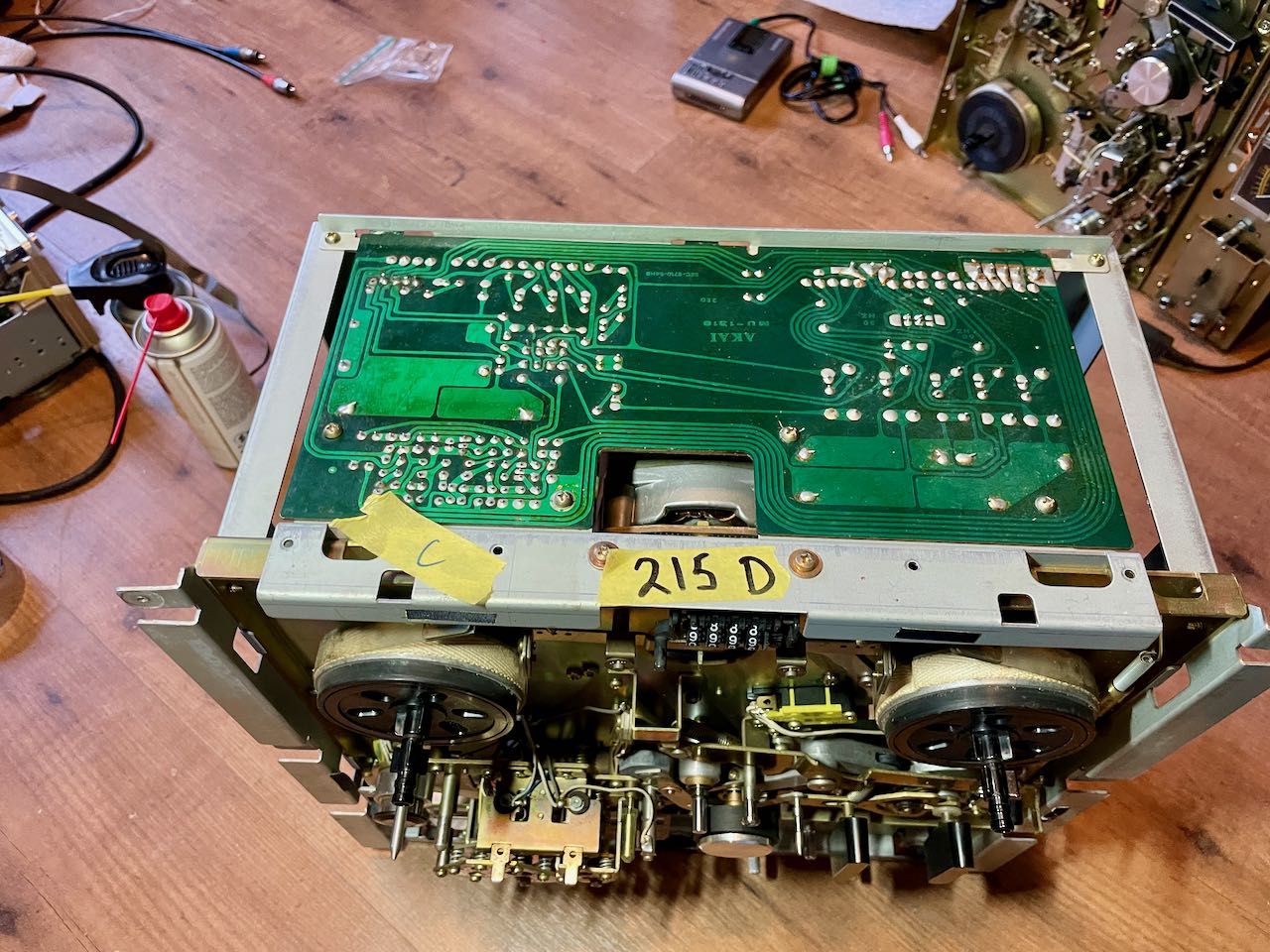

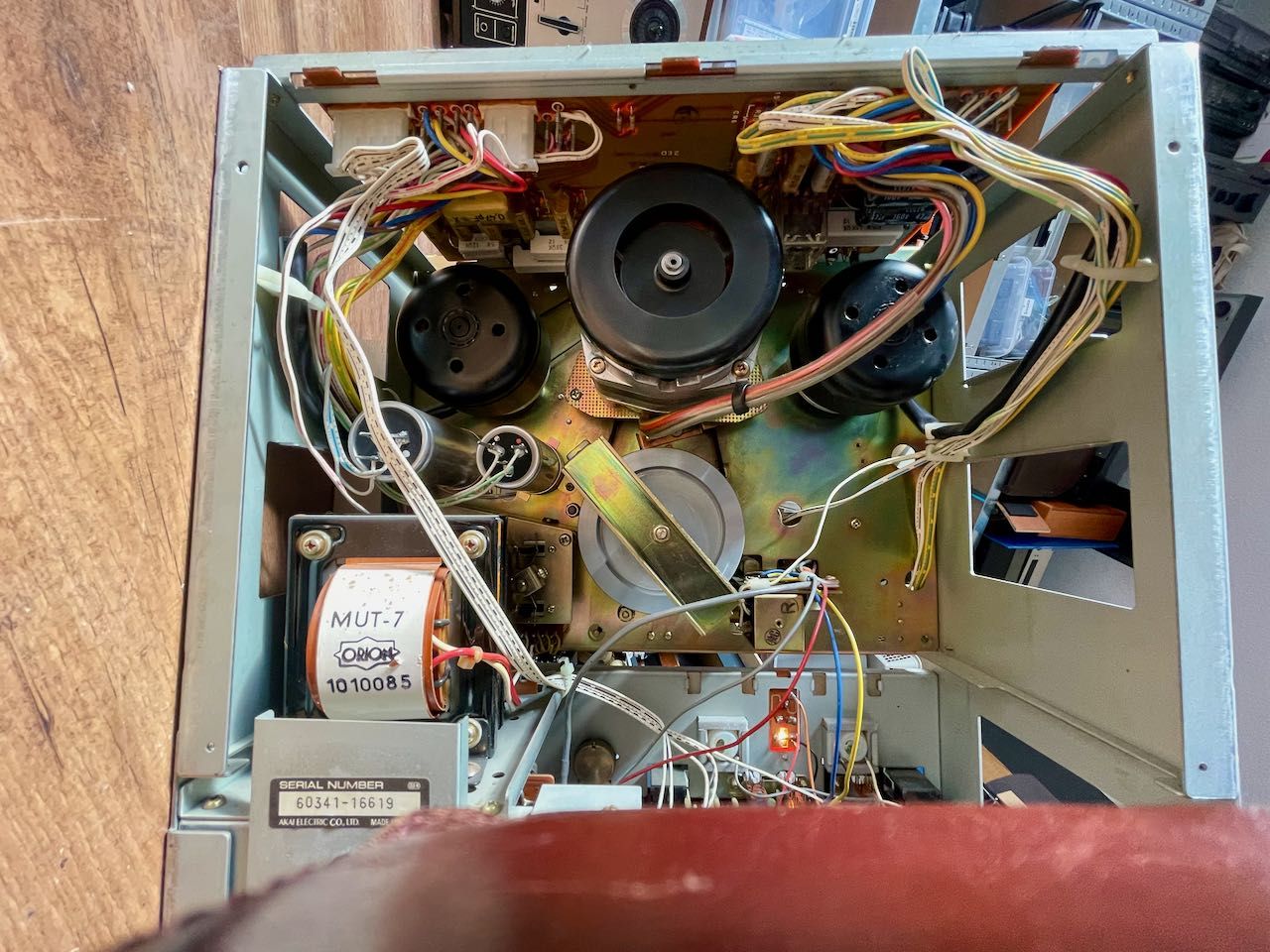

Na goed zoeken bleek de oplossing zeer eenvoudig. Door het meermaals draaien van de printplaat was er op de print één motoraansluiting losgekomen. Niet direct zichtbaar aangezien deze bruine draad nog vast leek te zitten. Na het opnieuw vastmaken van deze draad en het vervangen van de condensator/weerstand draaide de machine weer als een zonnetje.

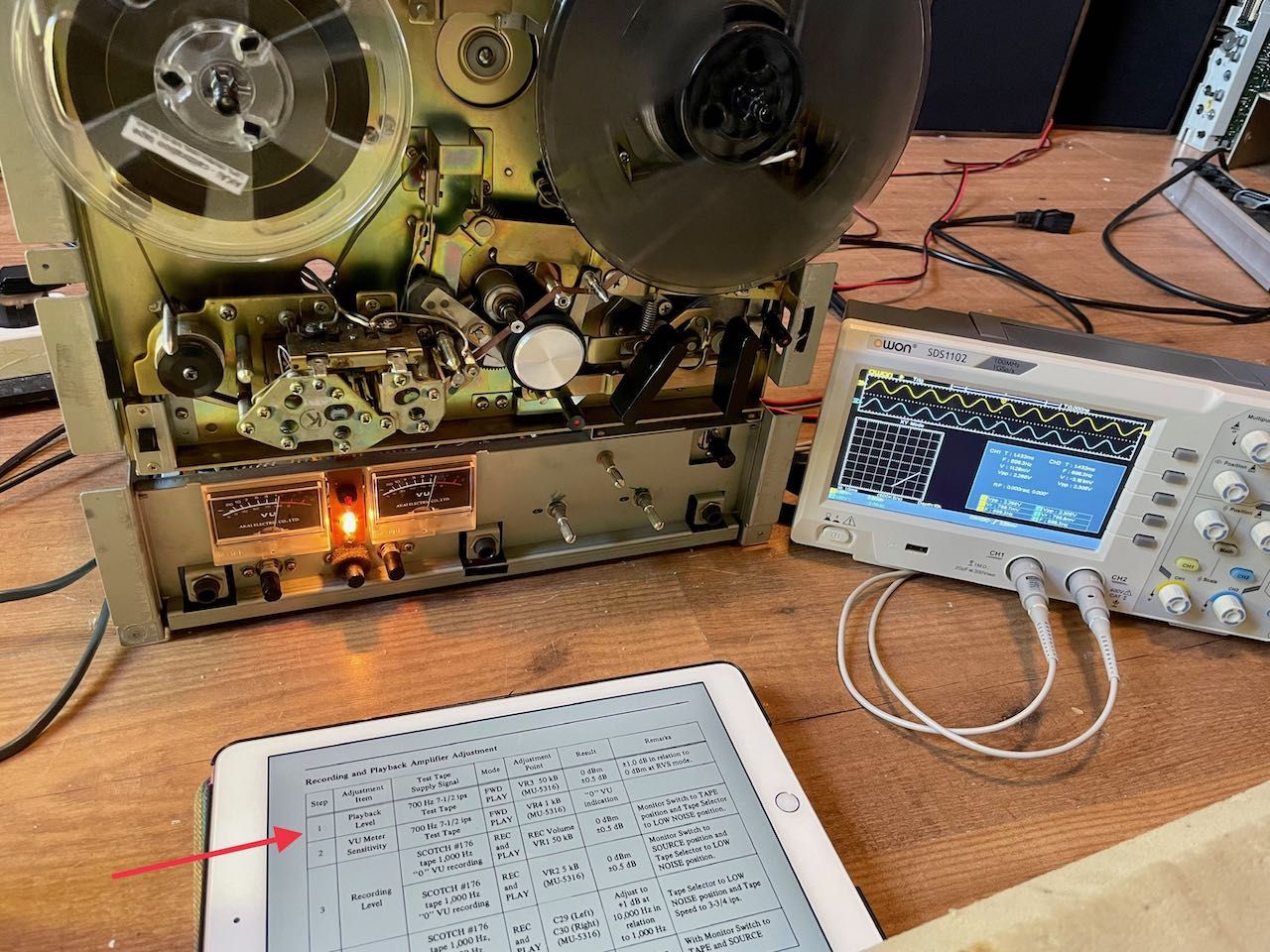

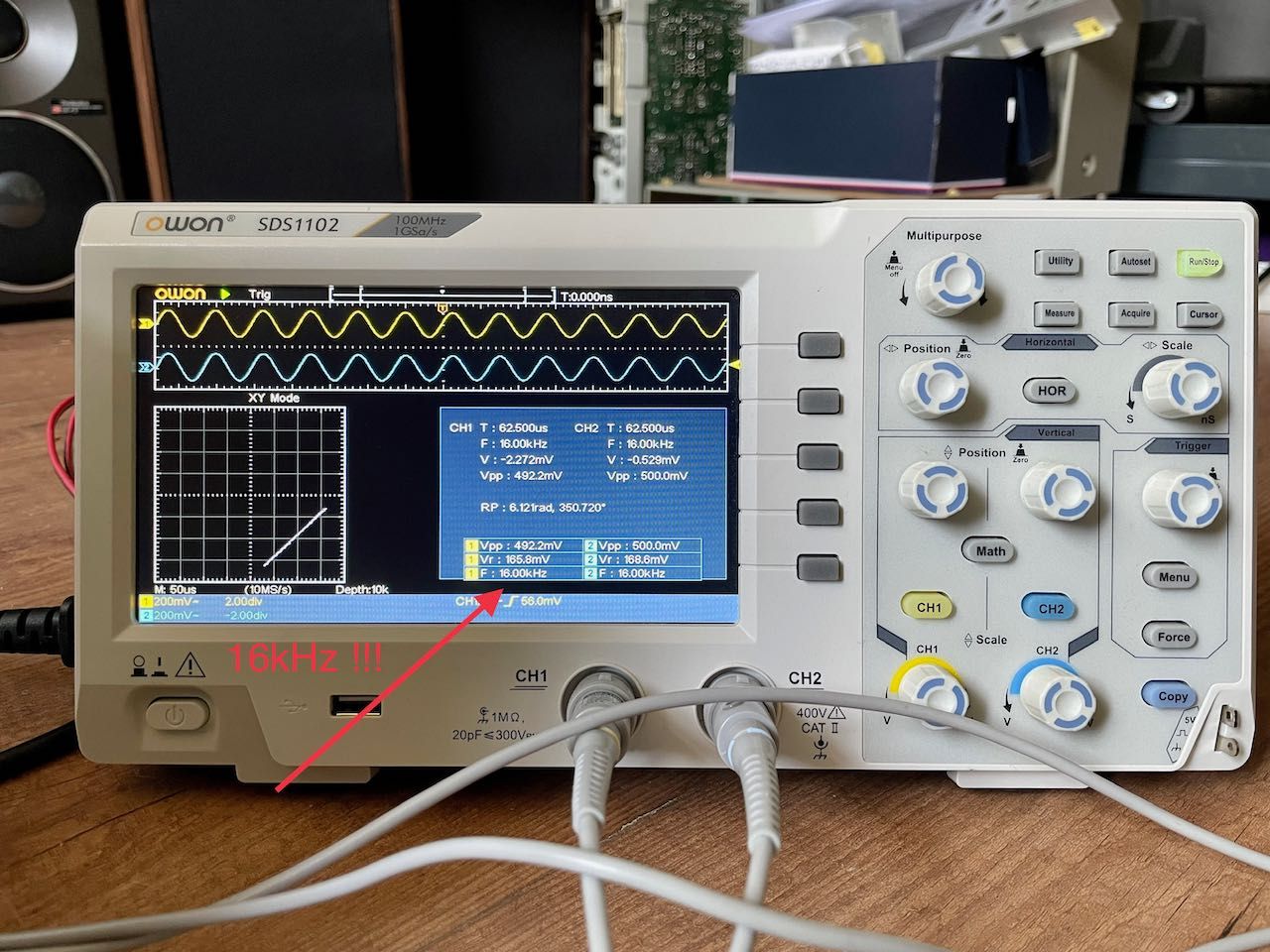

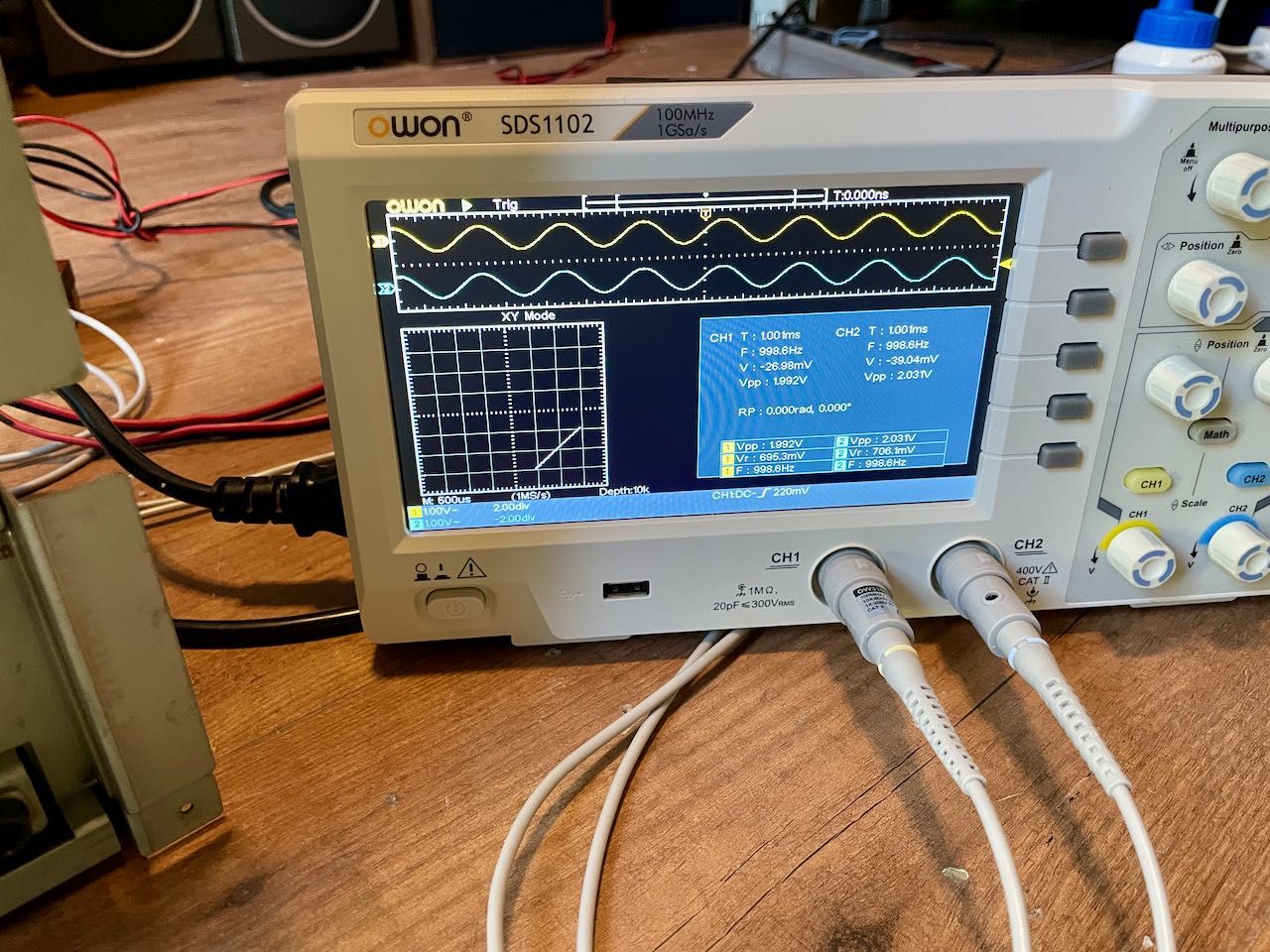

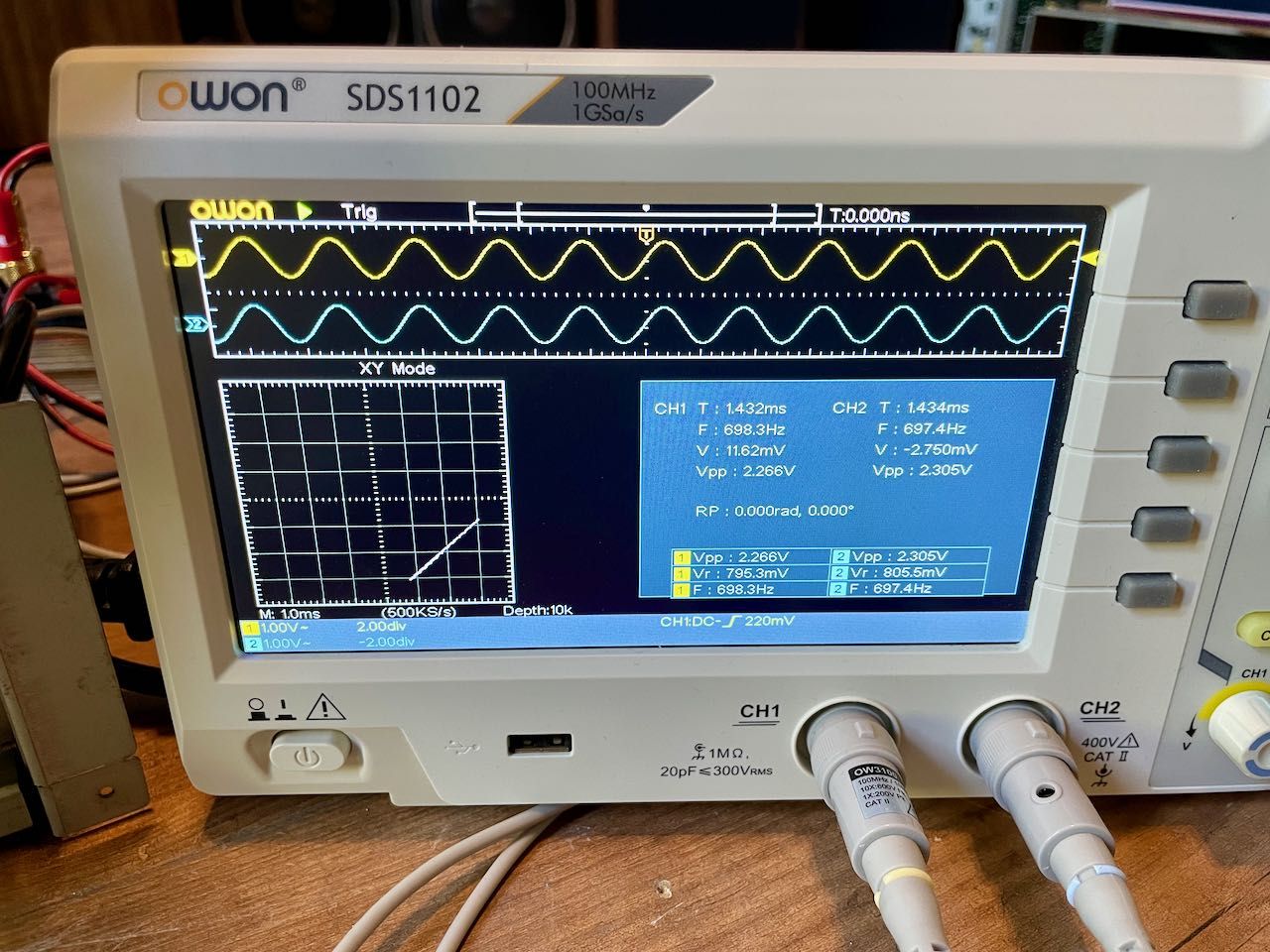

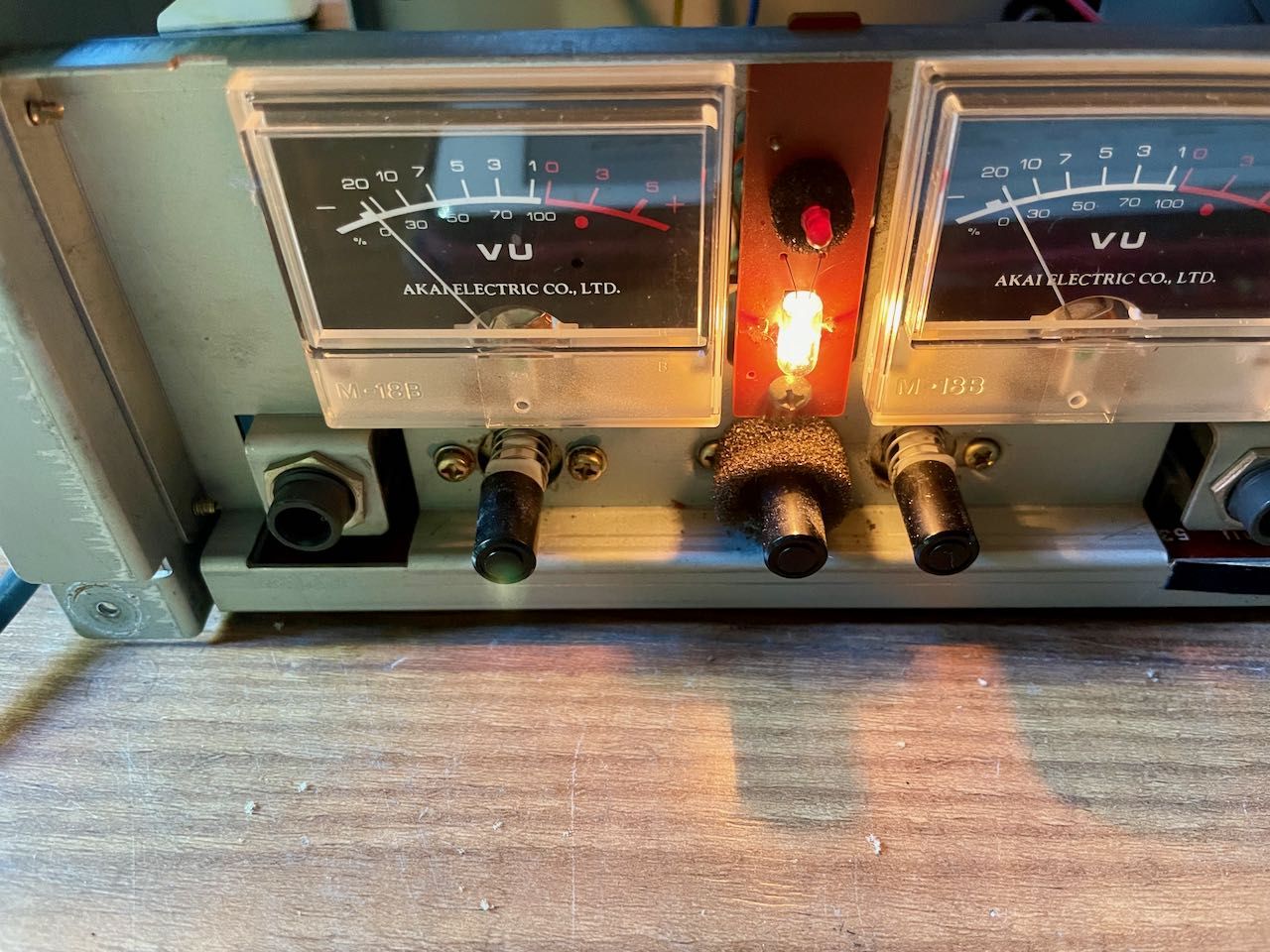

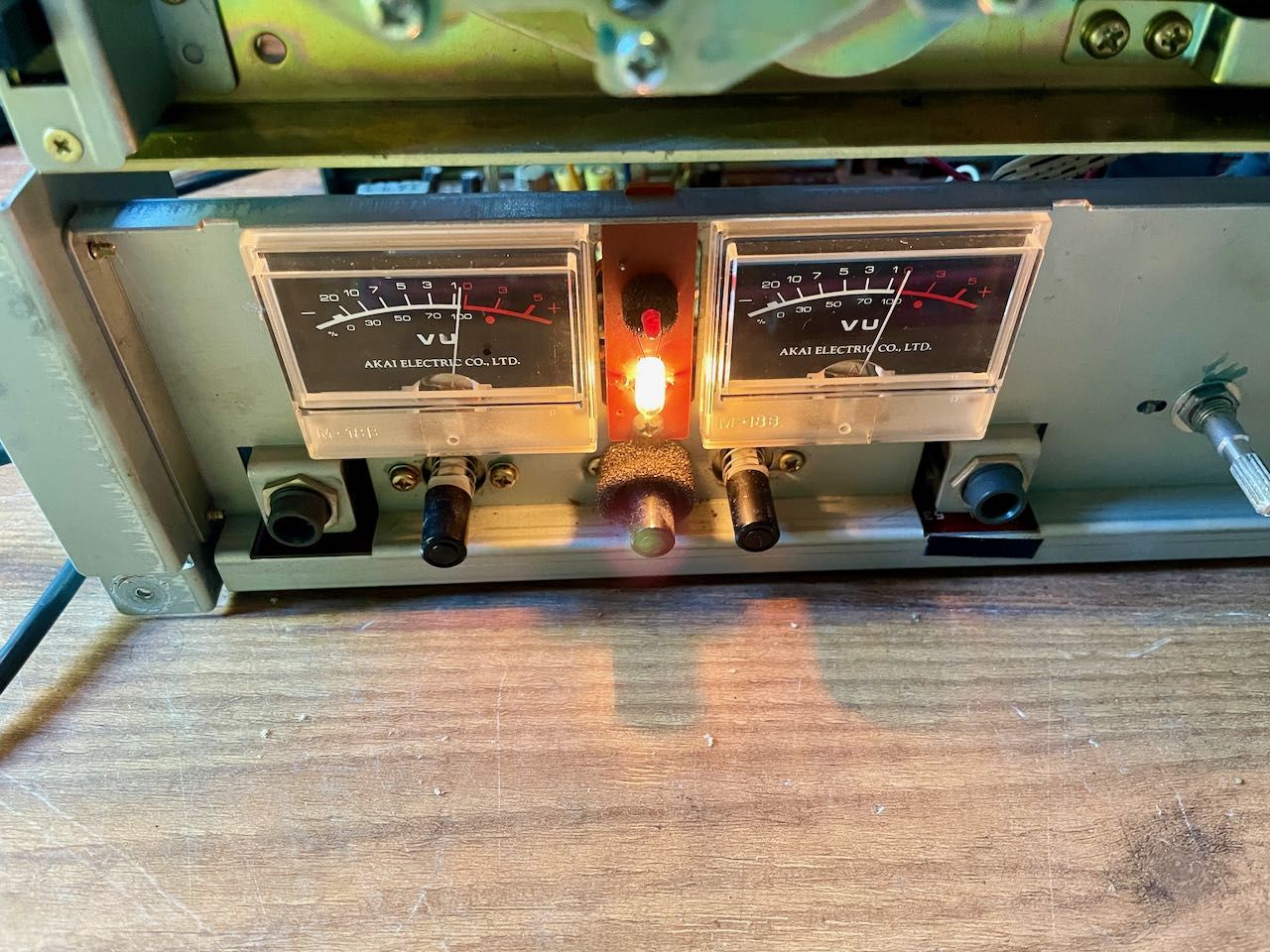

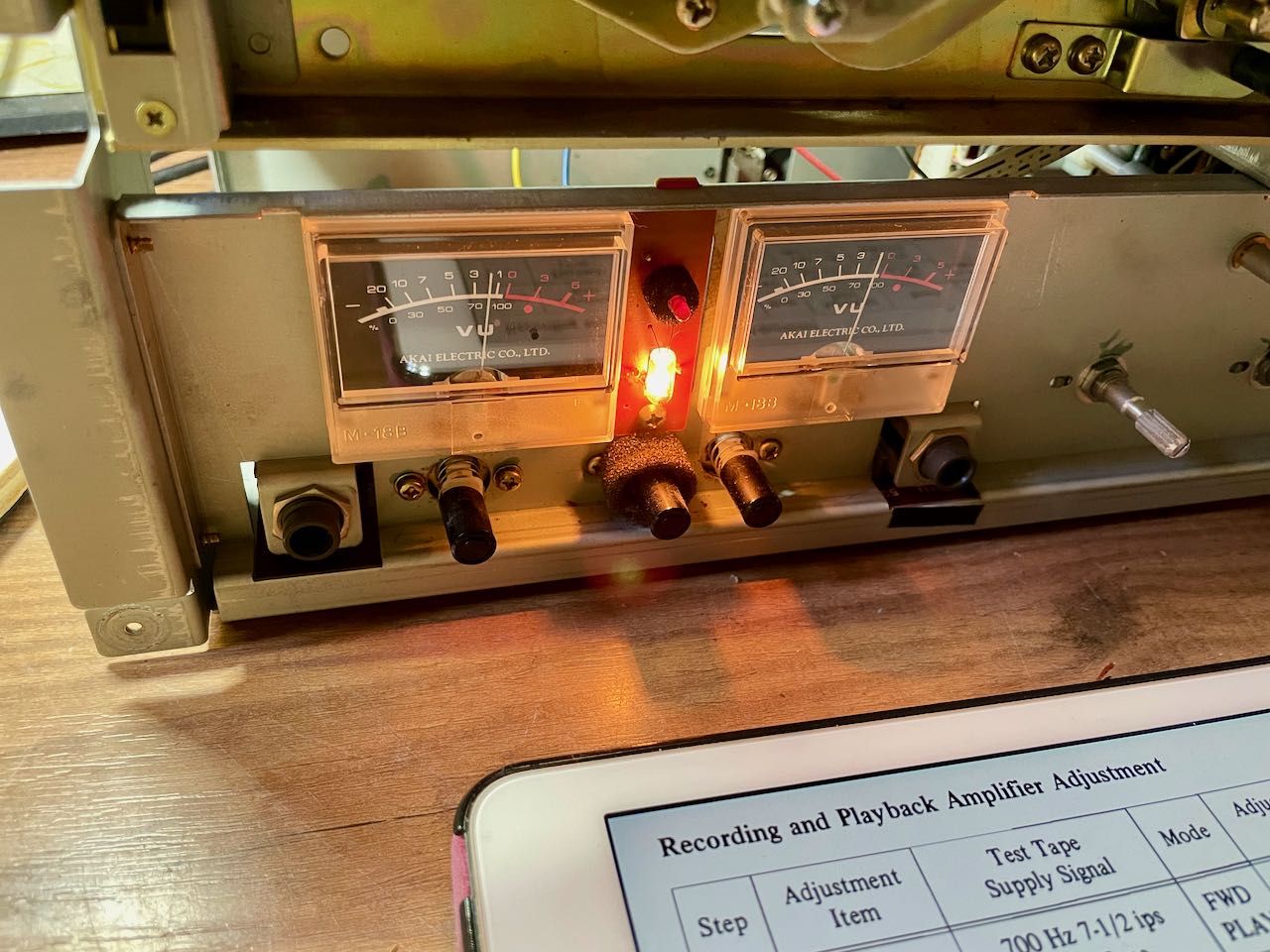

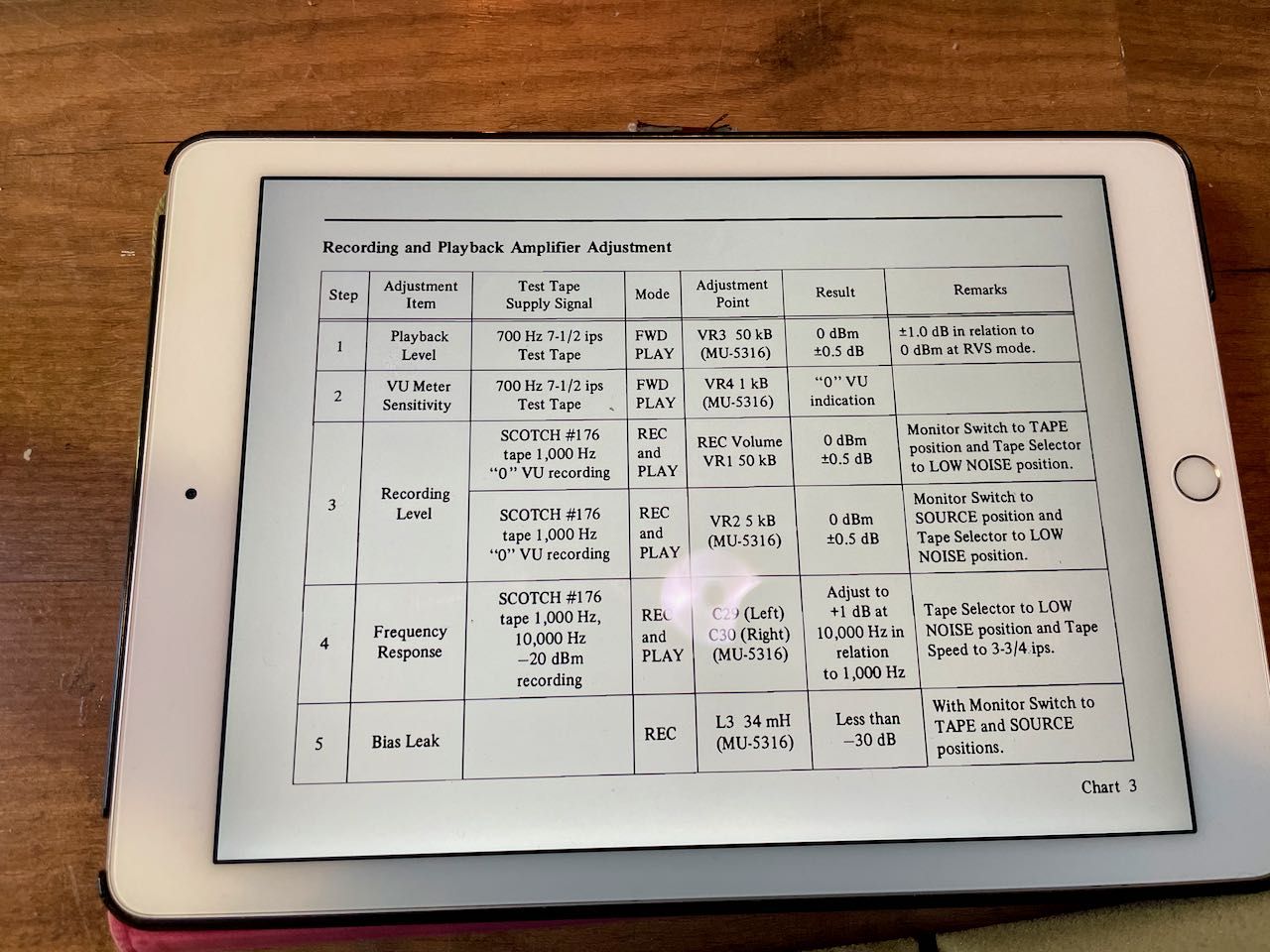

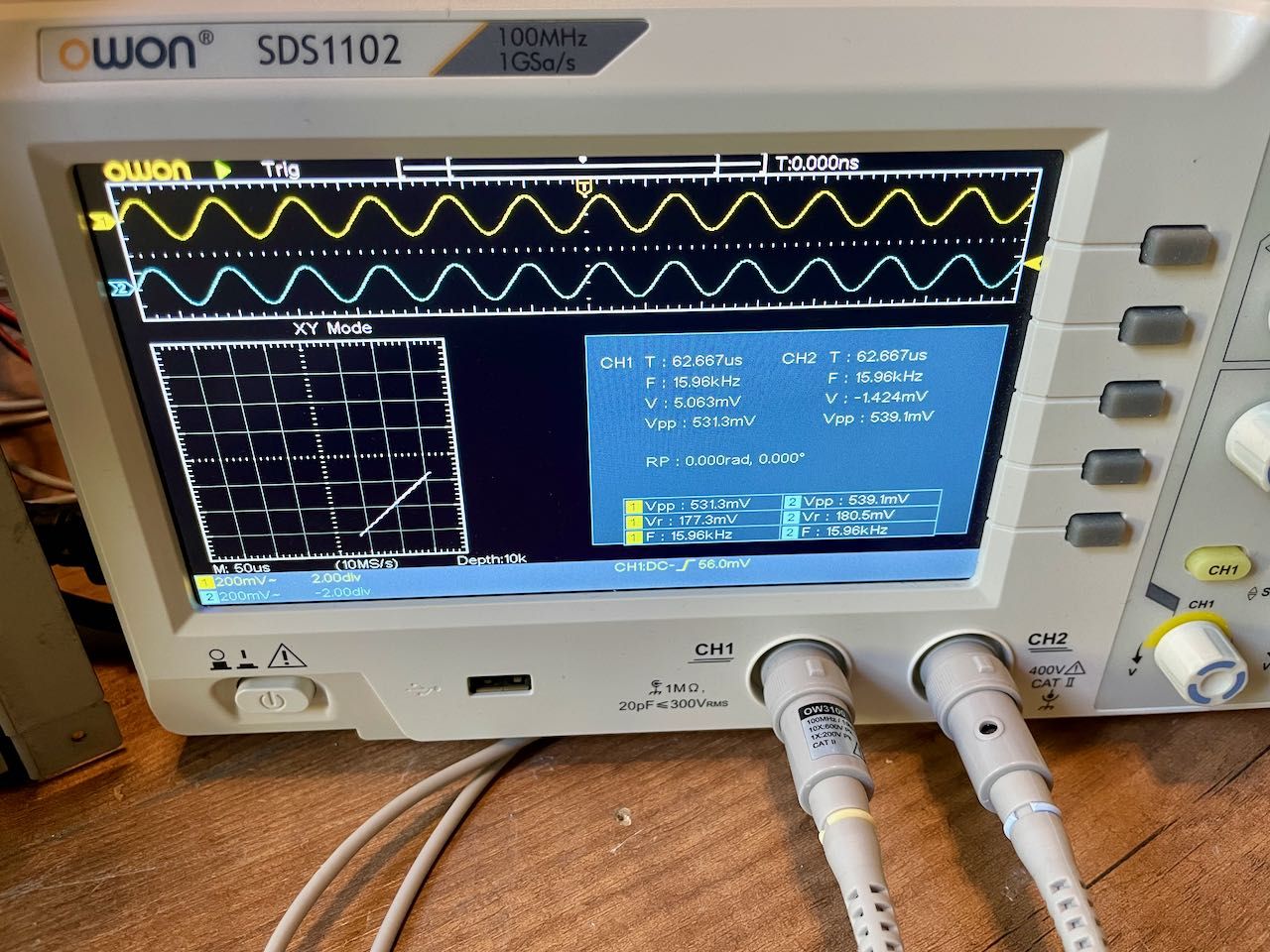

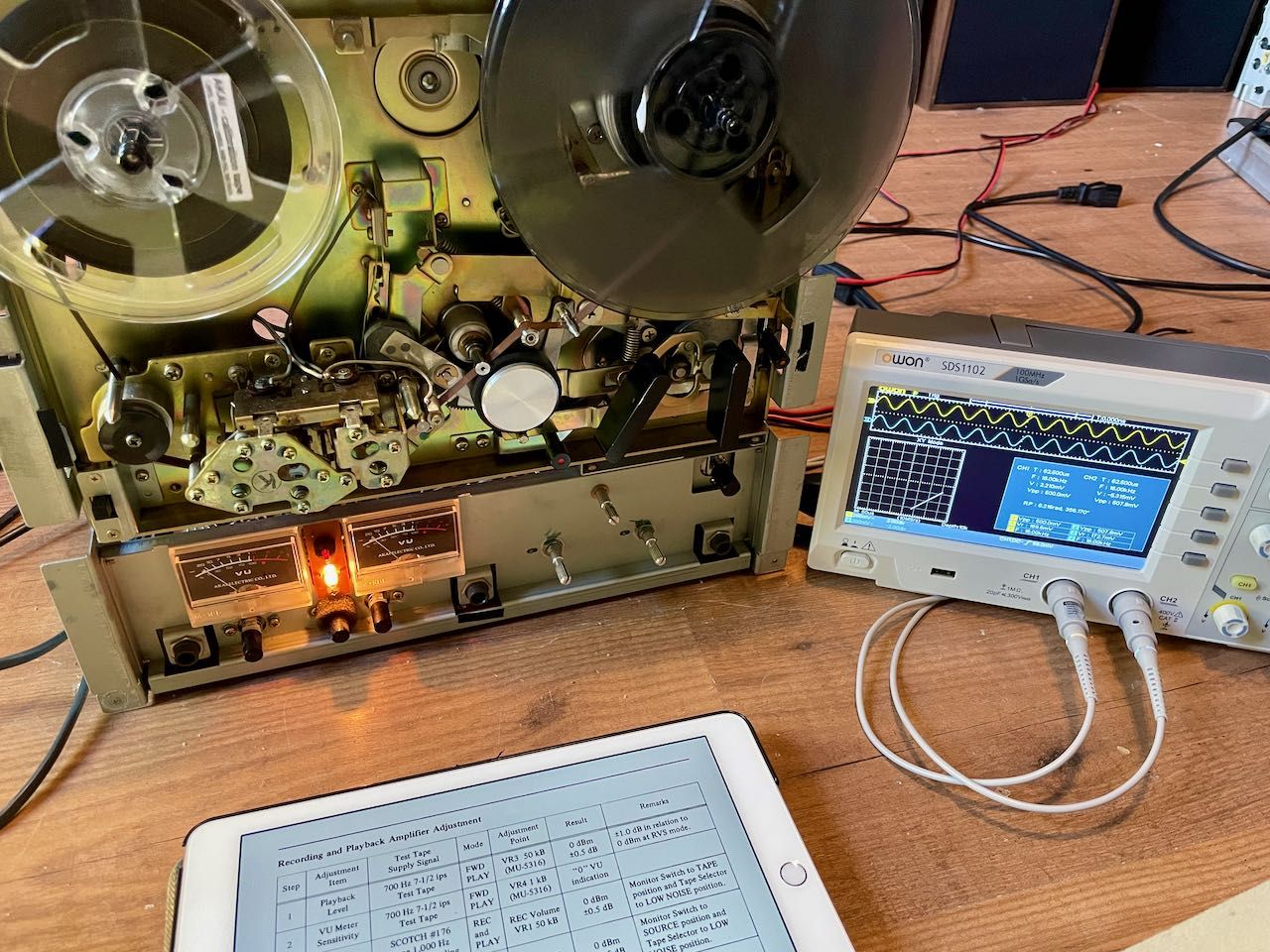

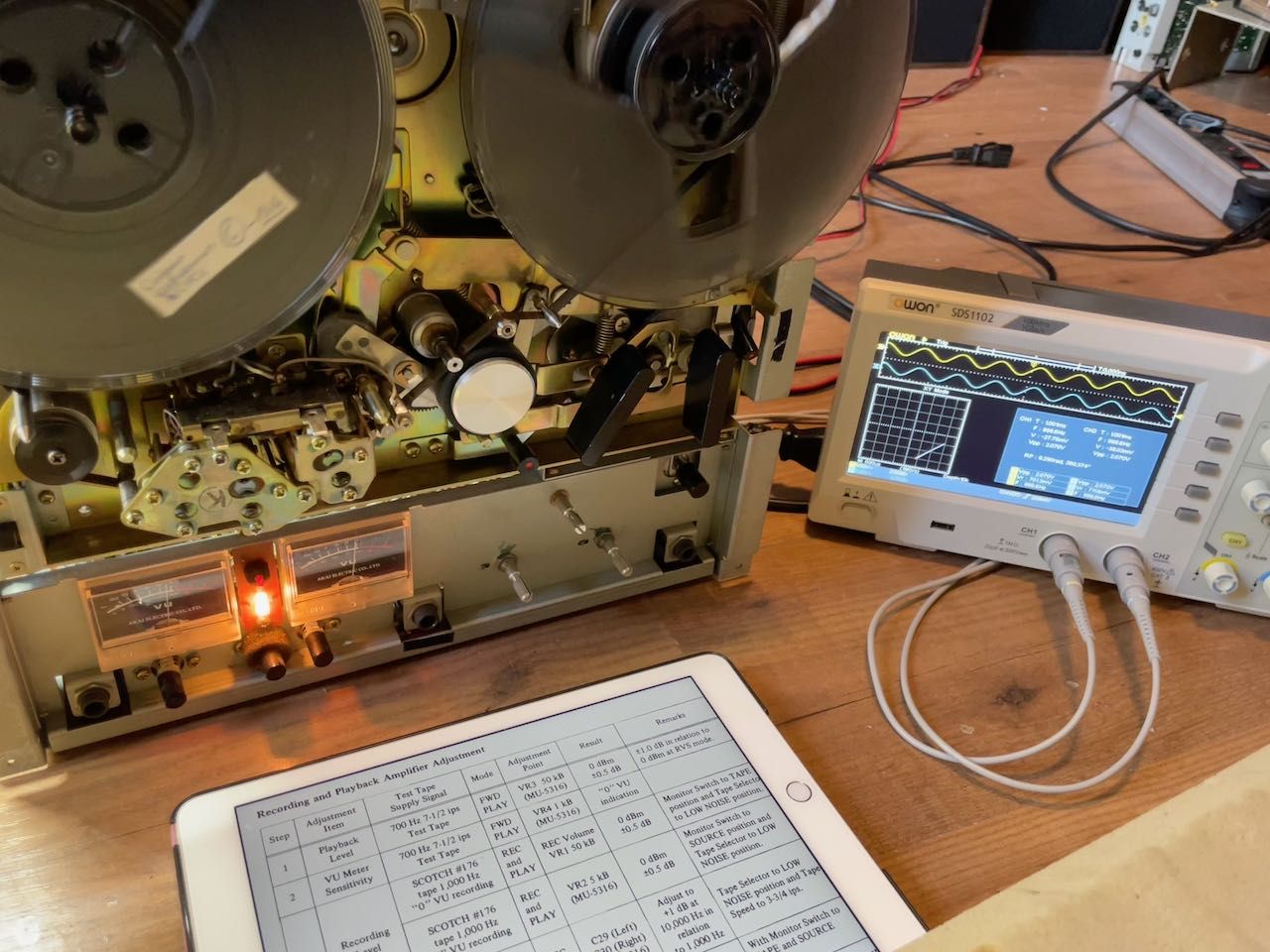

Eenmaal opgelapt was het tijd voor het afregelen. De Akai testband werd geplaatst en de oscilloscoop op de uitgang. Slechts een kleine correctie van de 0dB afstelling, een mini draai om de VU meter goed te zetten en een kleine opname correctie. Deze tussen 1977 en 1980 geproduceerde bandrecorder is als nieuw. De weergave bij zowel lage frequentie als 16kHz is verbazingwekkend goed. Wat is dit toch een heerlijke bandrecorder!
