Klacht:
De twee Tridents (driepoot kopjes om de banden mee vast te zetten) zijn afgebroken. Tevens zijn de stangen krom en heeft de machine onderhoud nodig.
Diagnose:
- Bandrecorder is van 1977
- Is een keer door Tissink in Vlissingen gerepareerd.
- Trident (band-vastzet-dingen) defect
- Stalen pinnen krom
- Behuizing fineer is beschadigd
- Rifa spark killers zijn kapot en doorgebrand
- Weergave moet afgeregeld worden
- Band draaisnelheid is te traag en moet afgeregeld worden.

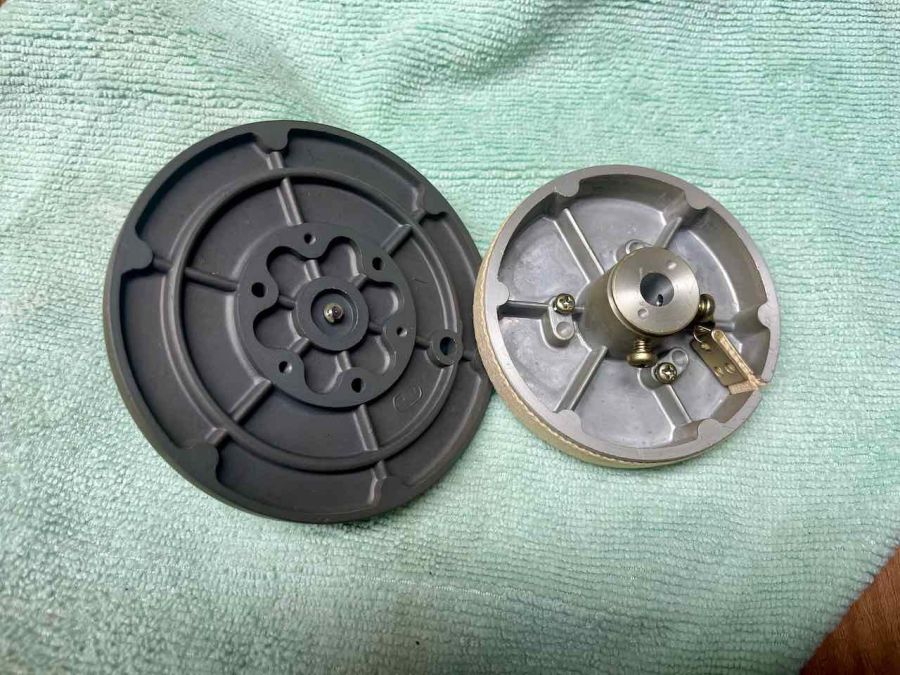

Bandhouder loshalen
Om de Trident en de pin los te kunnen halen moet deze hele unit uit elkaar.

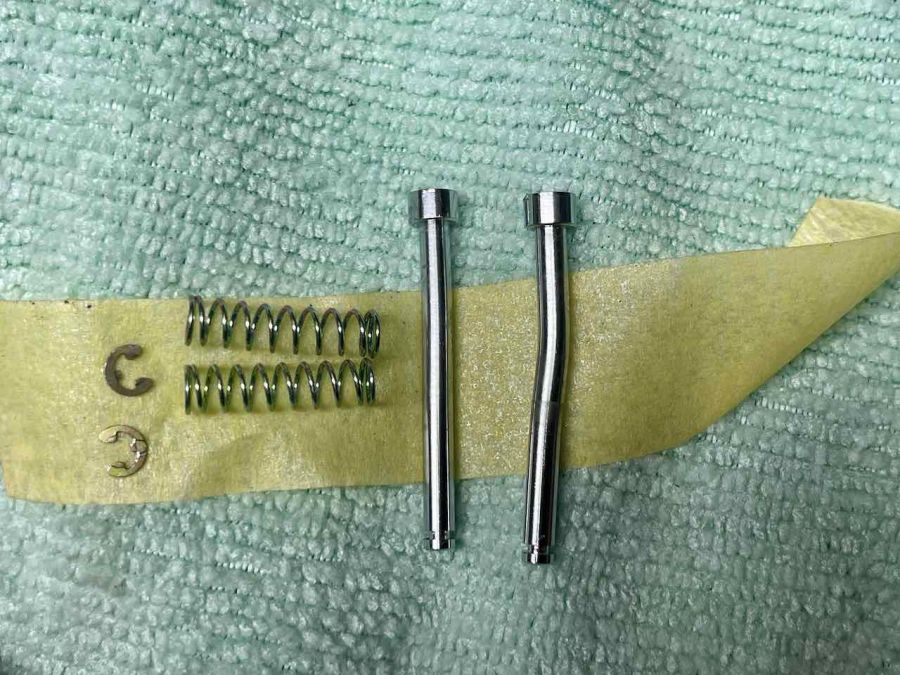

Kromme Trident geleiders
Naast het afbreken van de Tridents zijn ook de geleiders krom gebogen. Deze weer zo goed mogelijk recht gebogen/gehamerd.

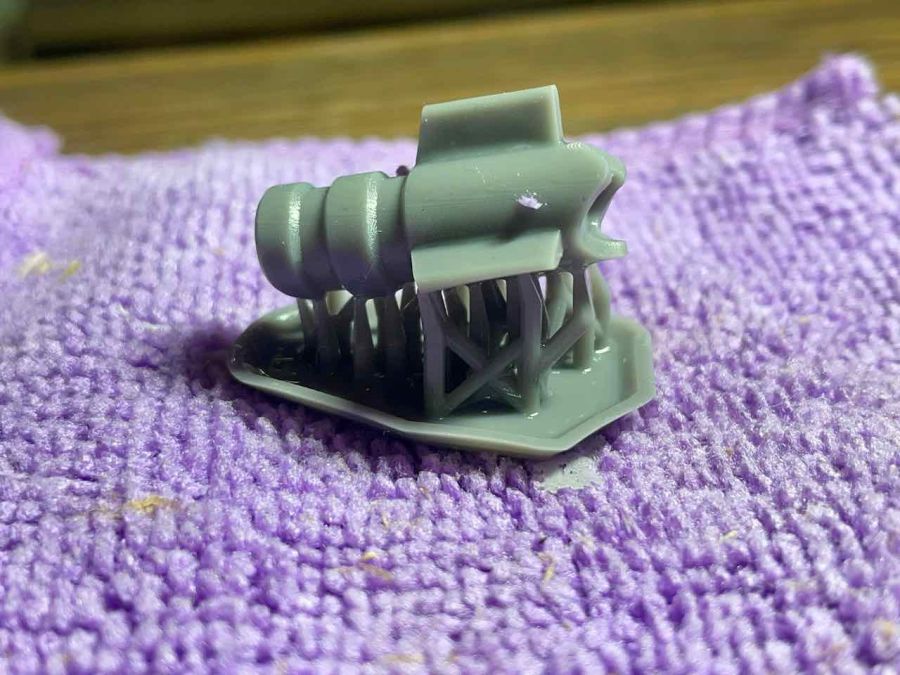

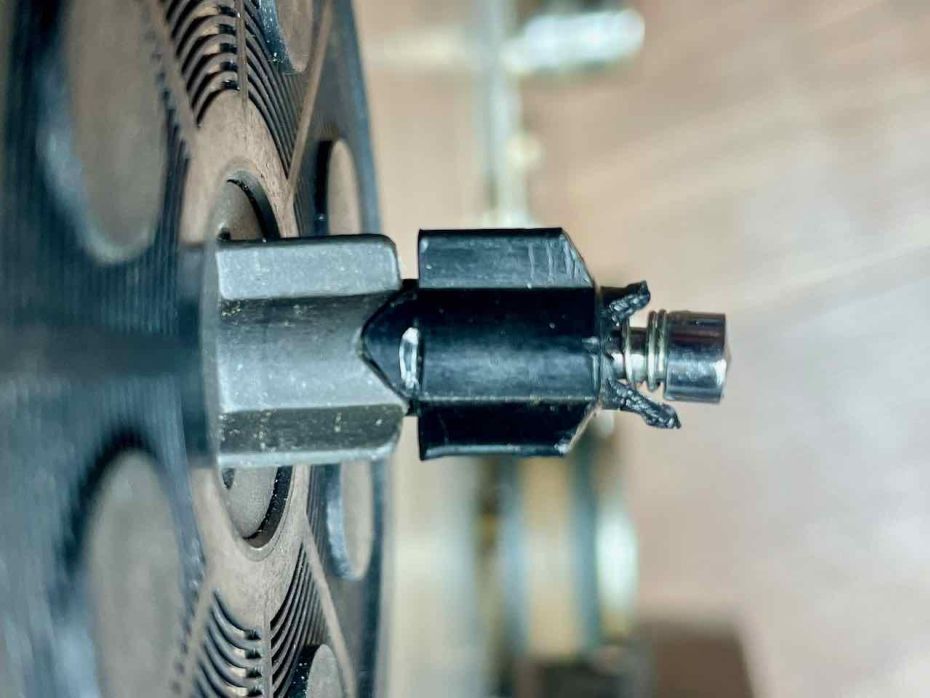

3D geprinte Trident
Met een Resin 3D printer de Trident kunnen namaken en printen. Meer info: 3D resin printer

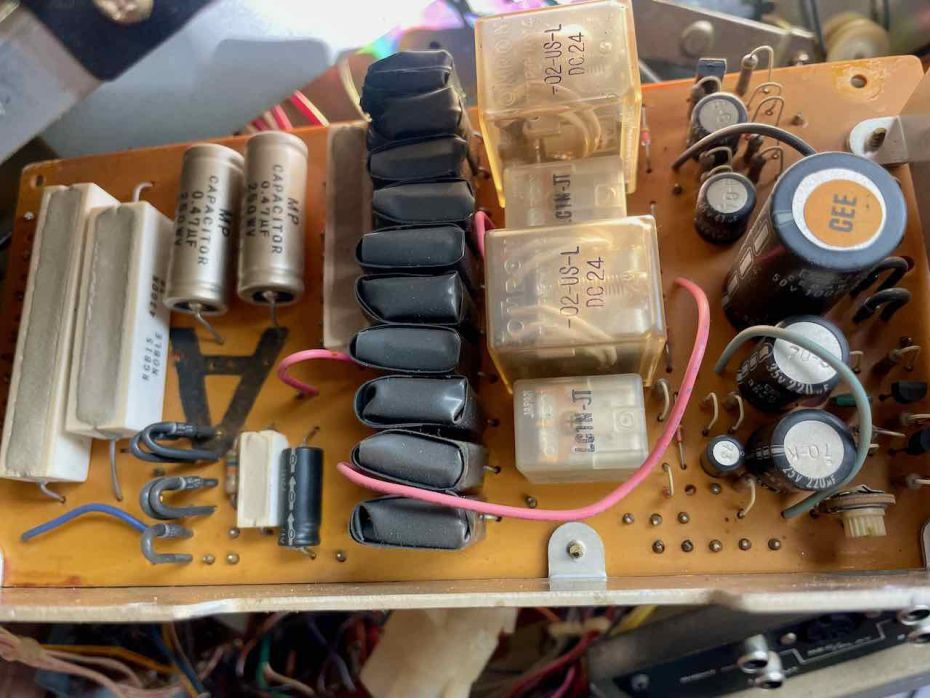

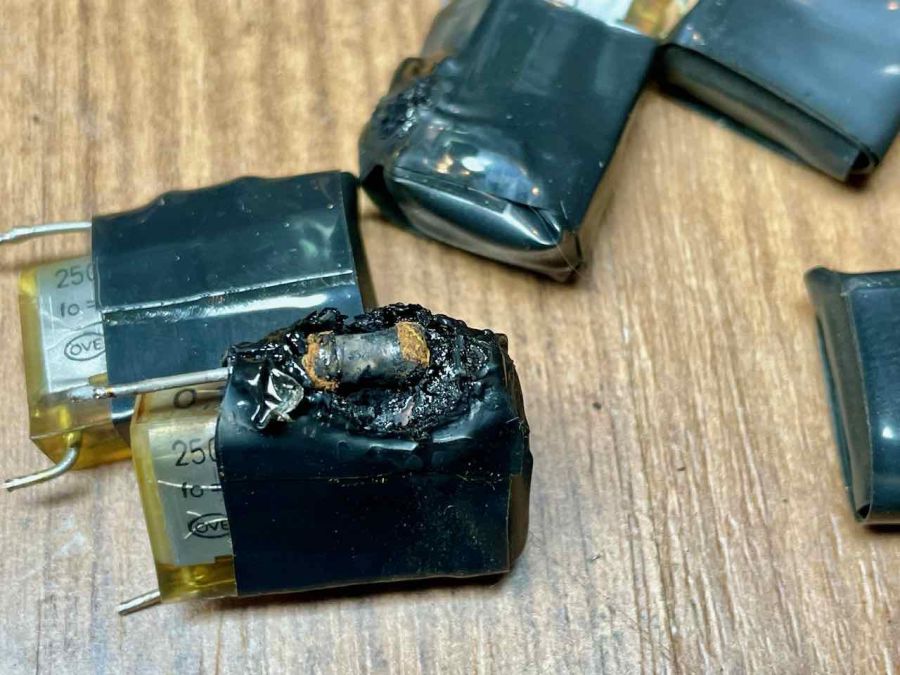

Rifa spark killers defect
Alle spark killers moeten vervangen. 0,1uF condensator en 120ohm weerstand in serie en daarna met krimpkous afgeschermd.

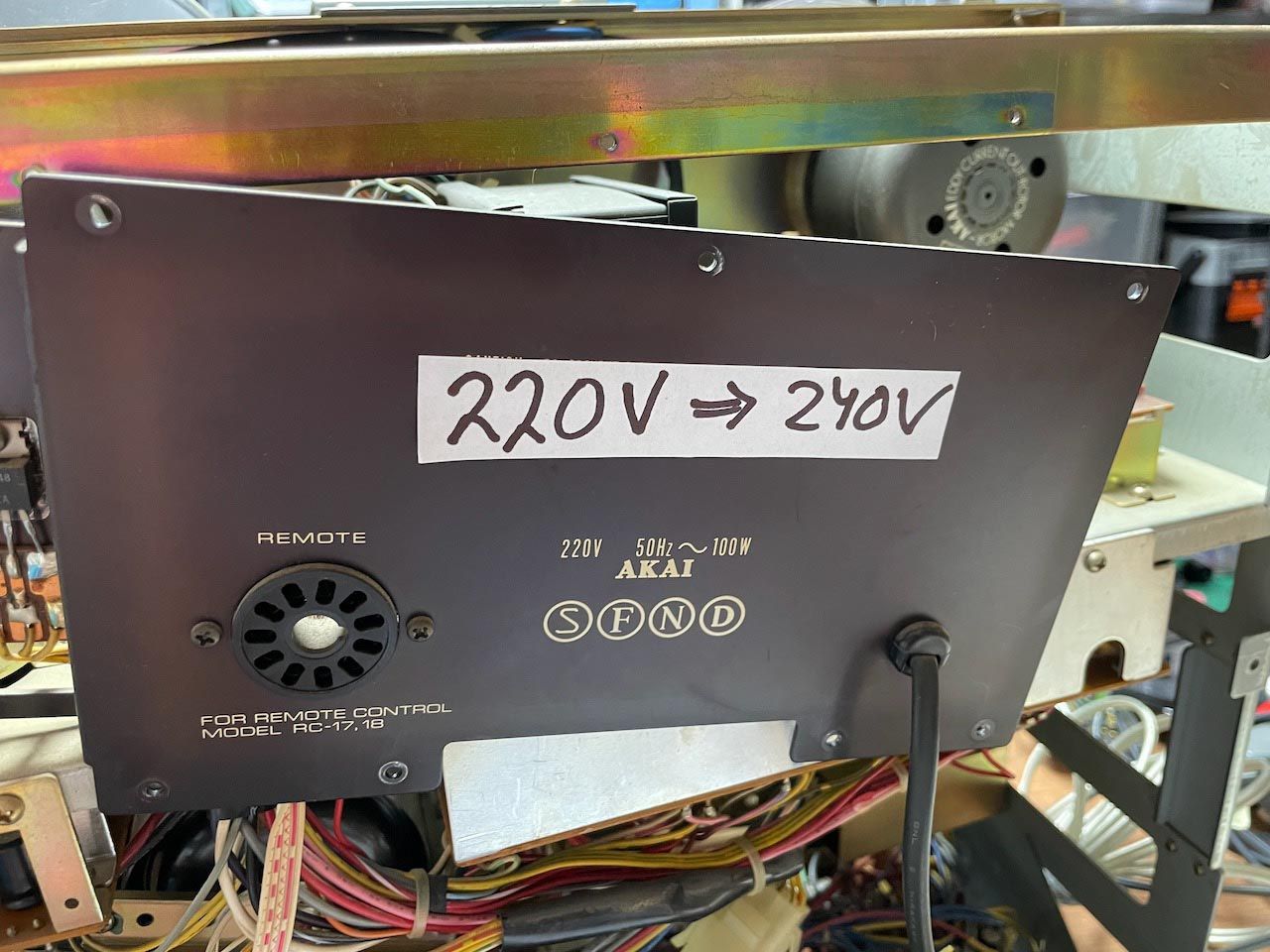

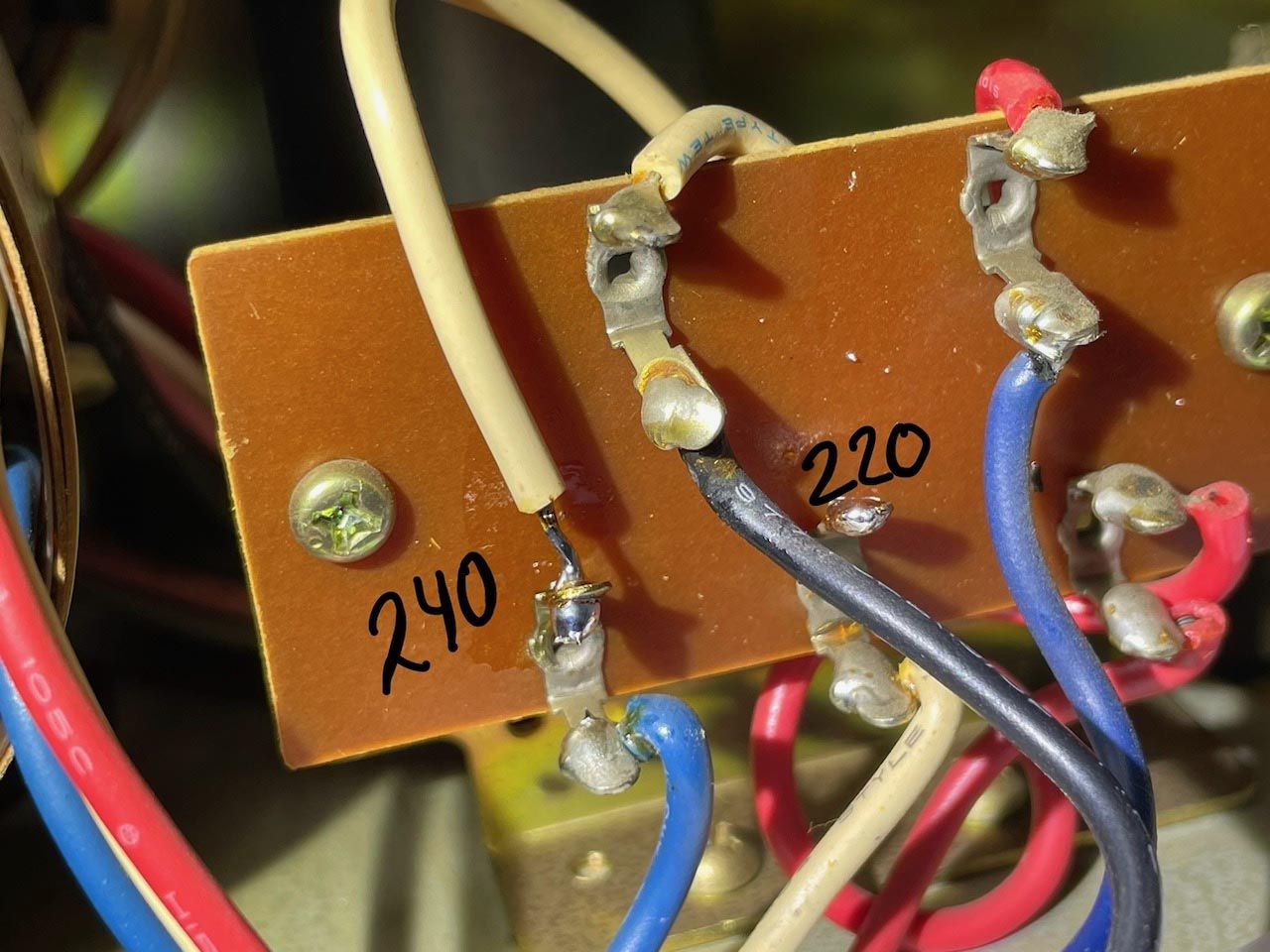

220V -> 240V

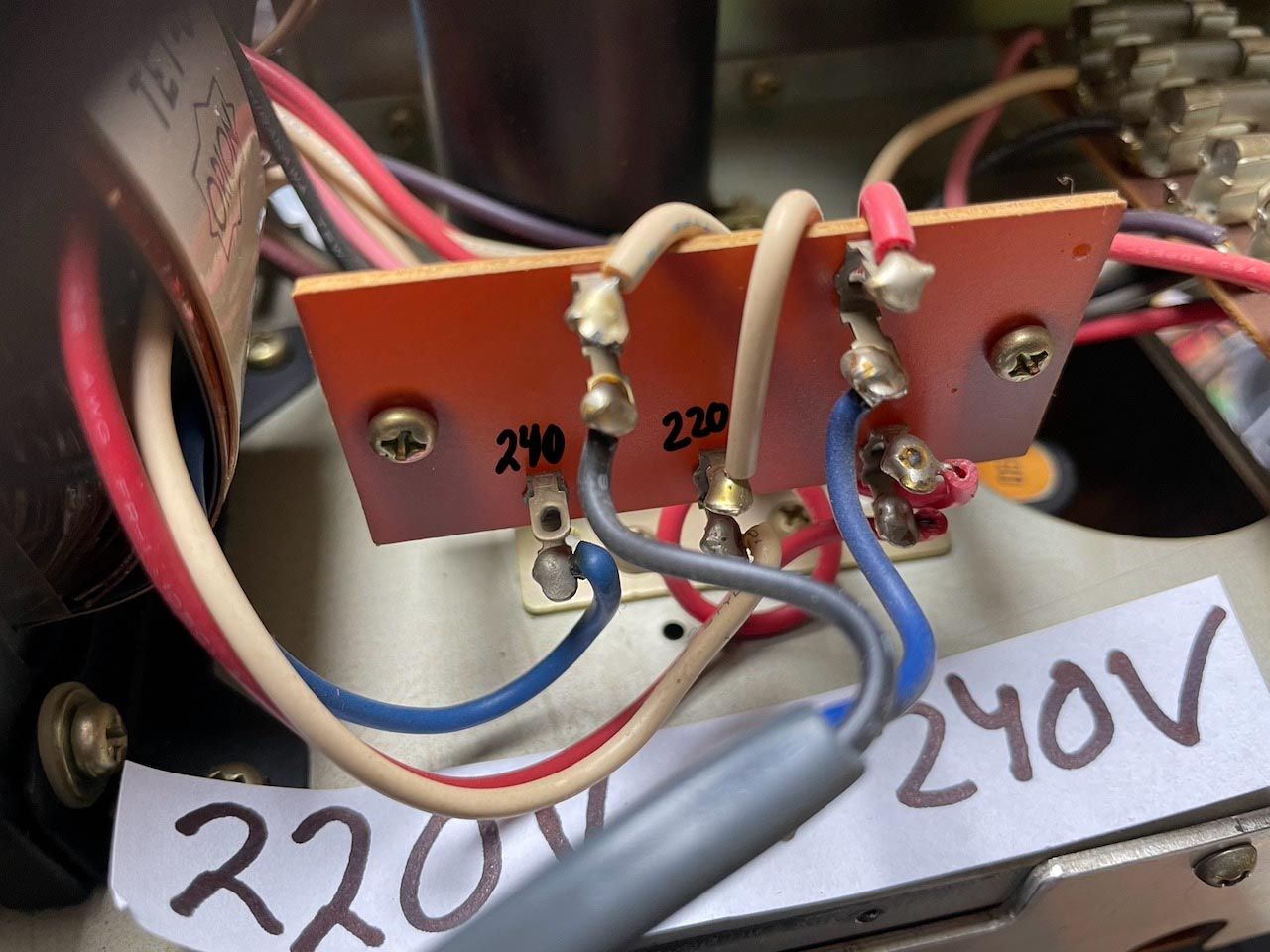

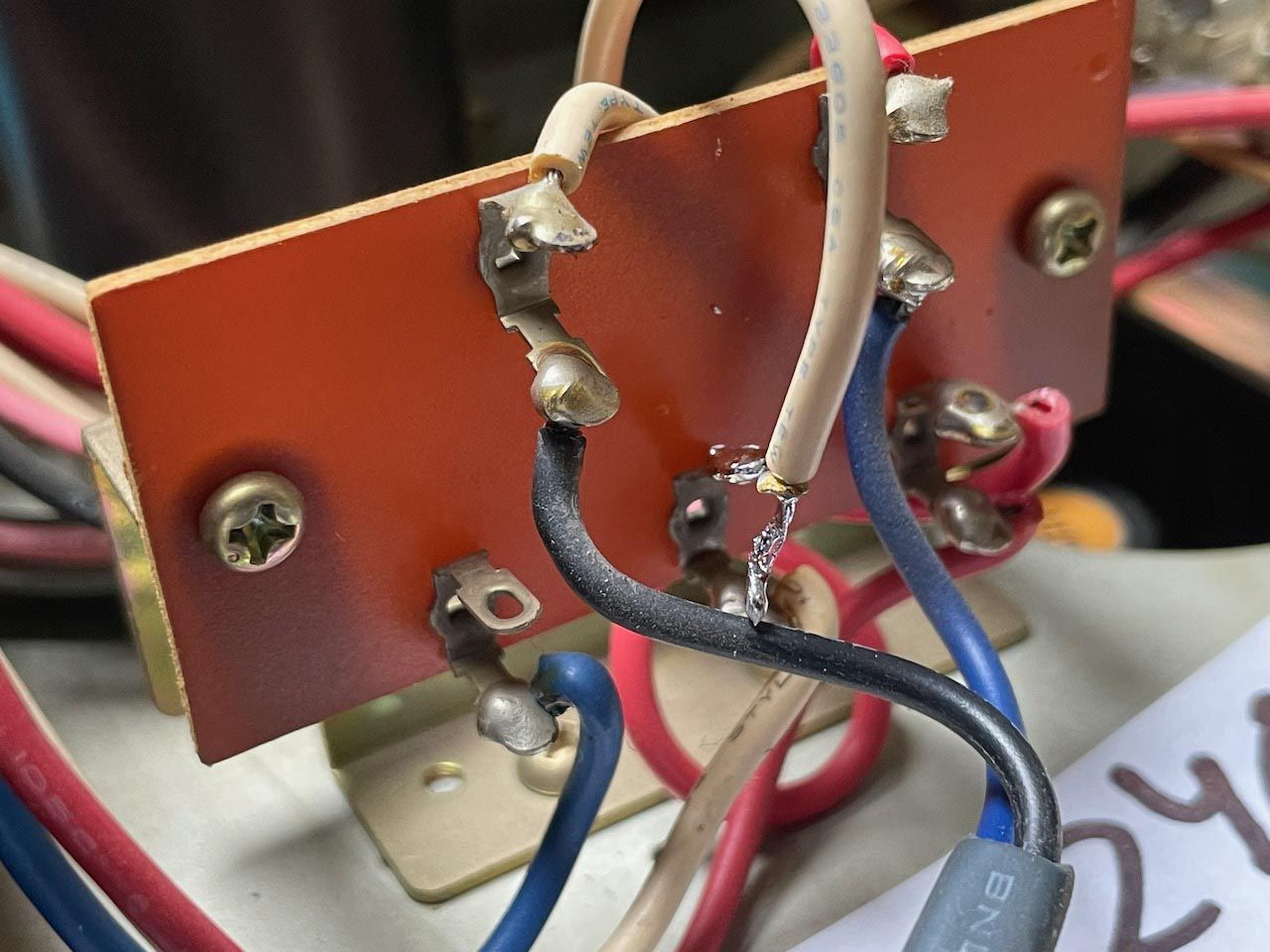

Met wat aanpassingen van de transformator wikkeling is deze Akai weer klaar voor een hogere netspanning.

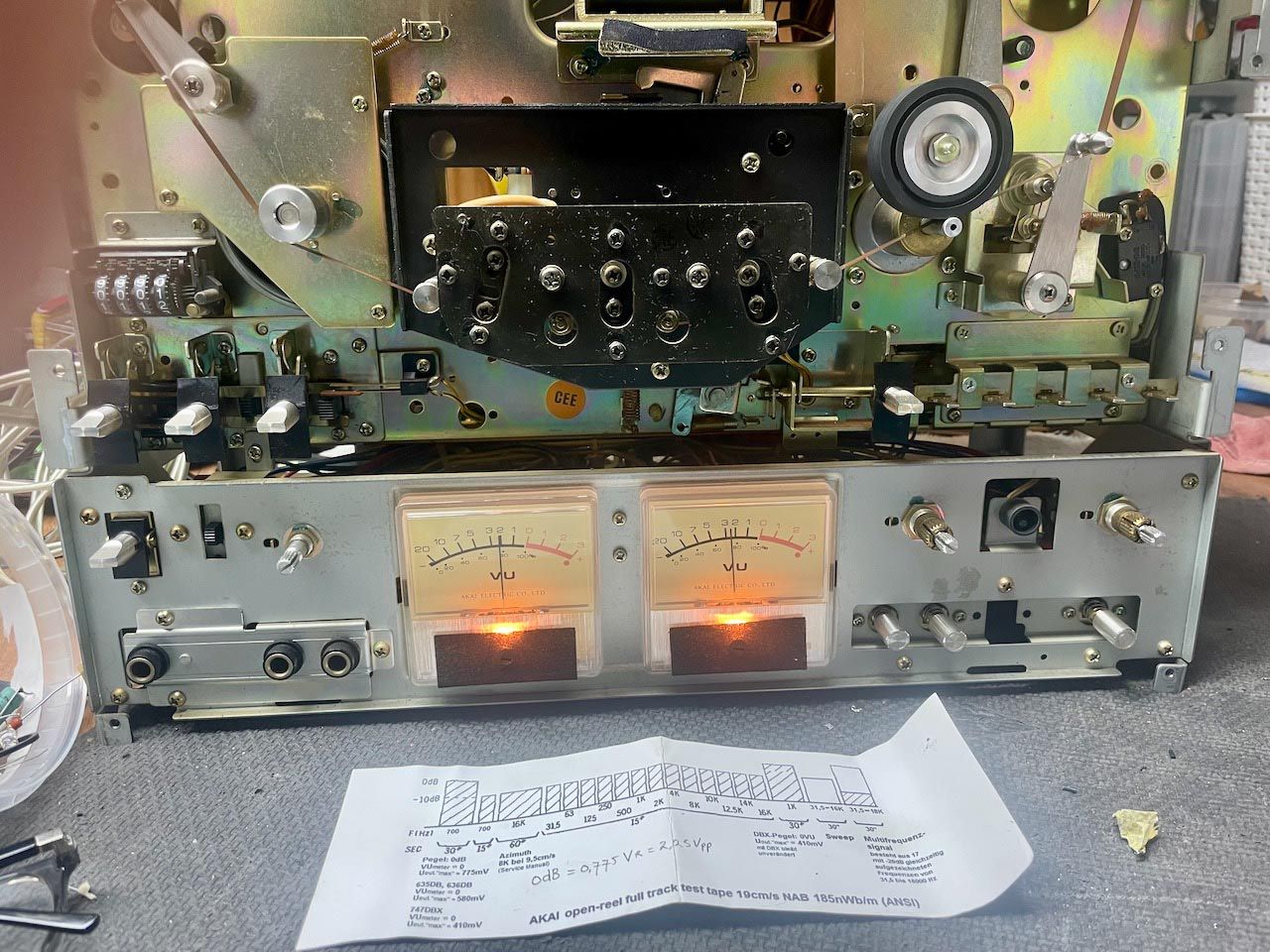

Afstellen

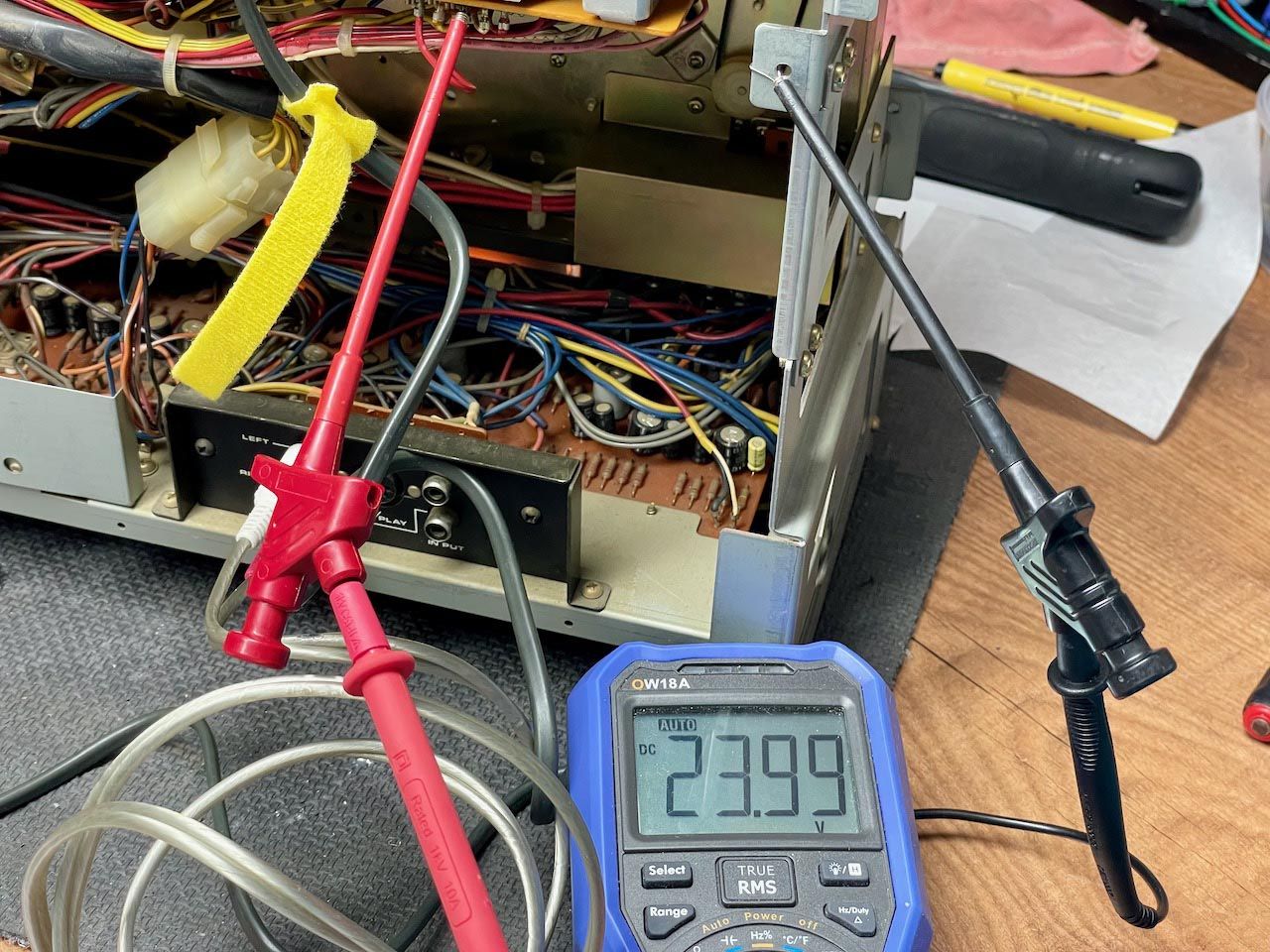

- Voedingsspanning afgeregeld op 24V

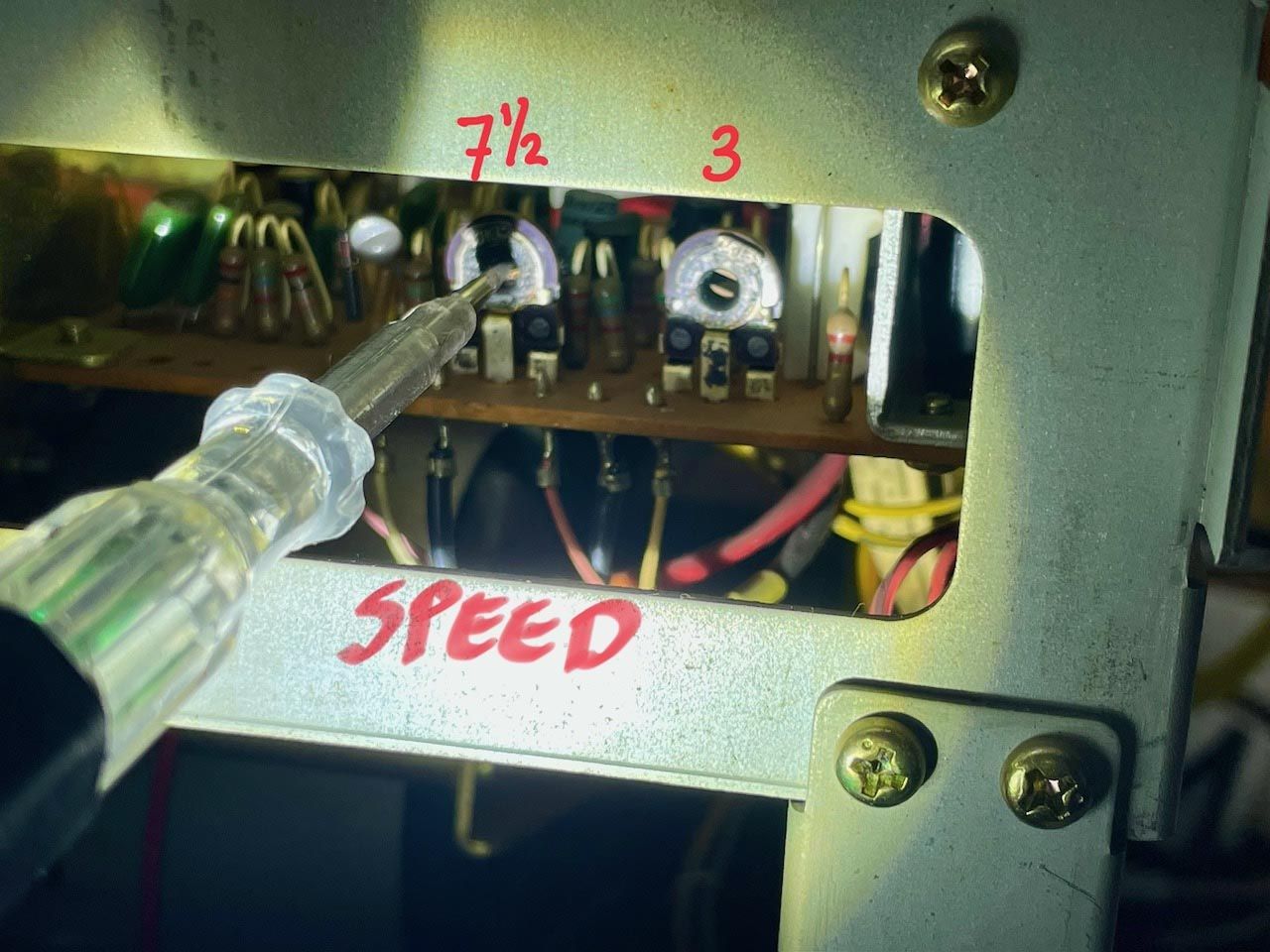

- Bandsnelheid afgeregeld

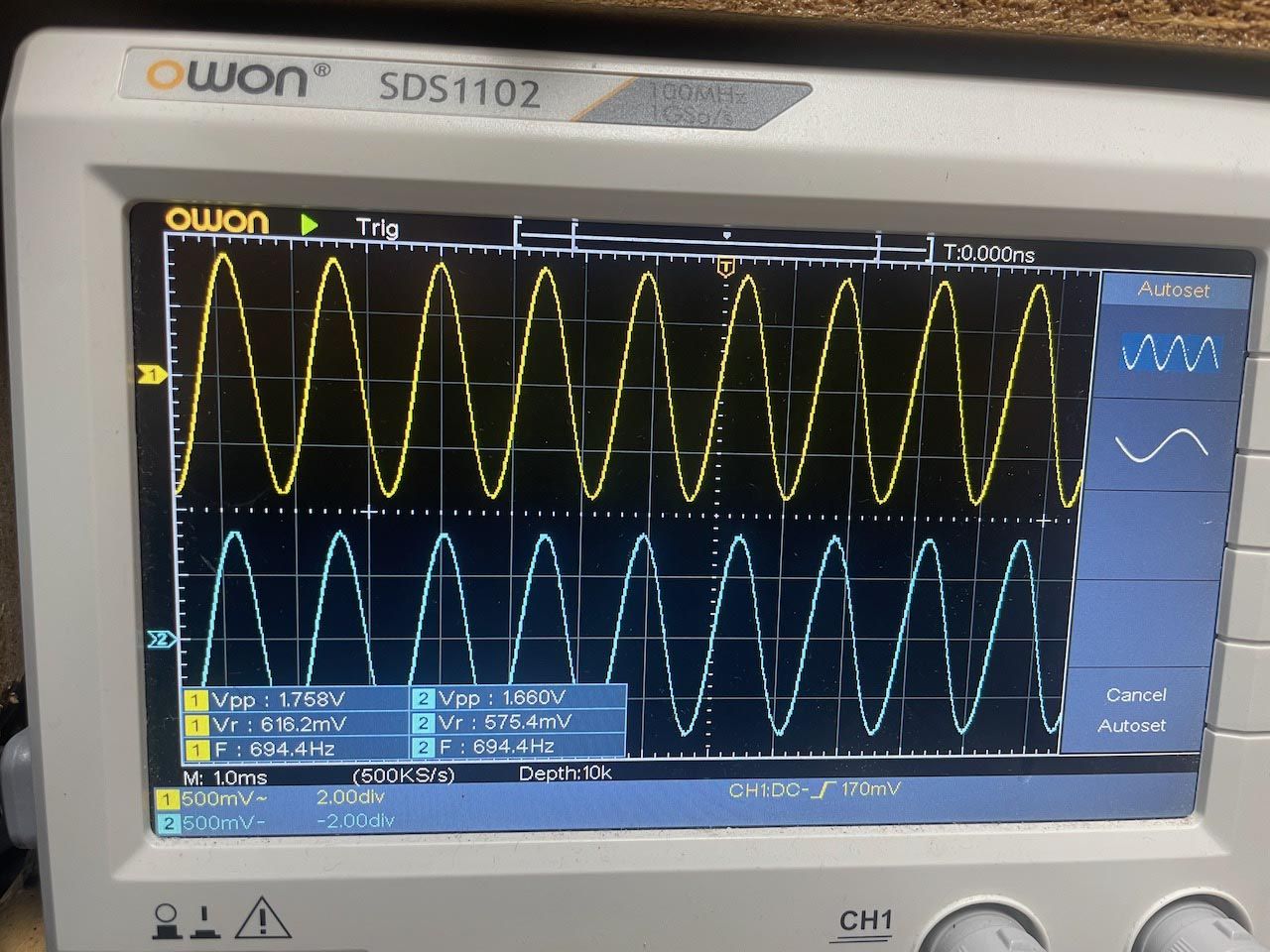

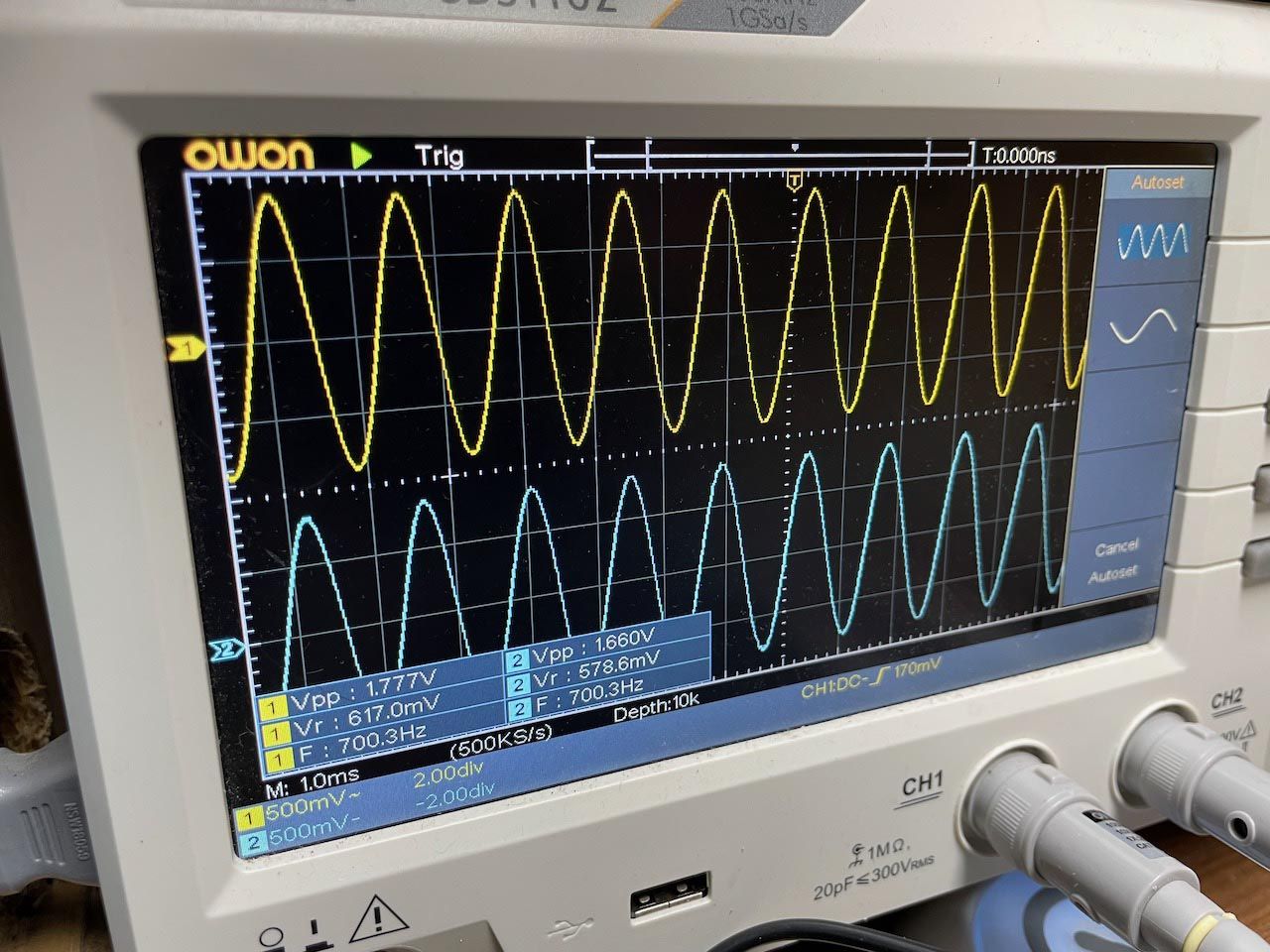

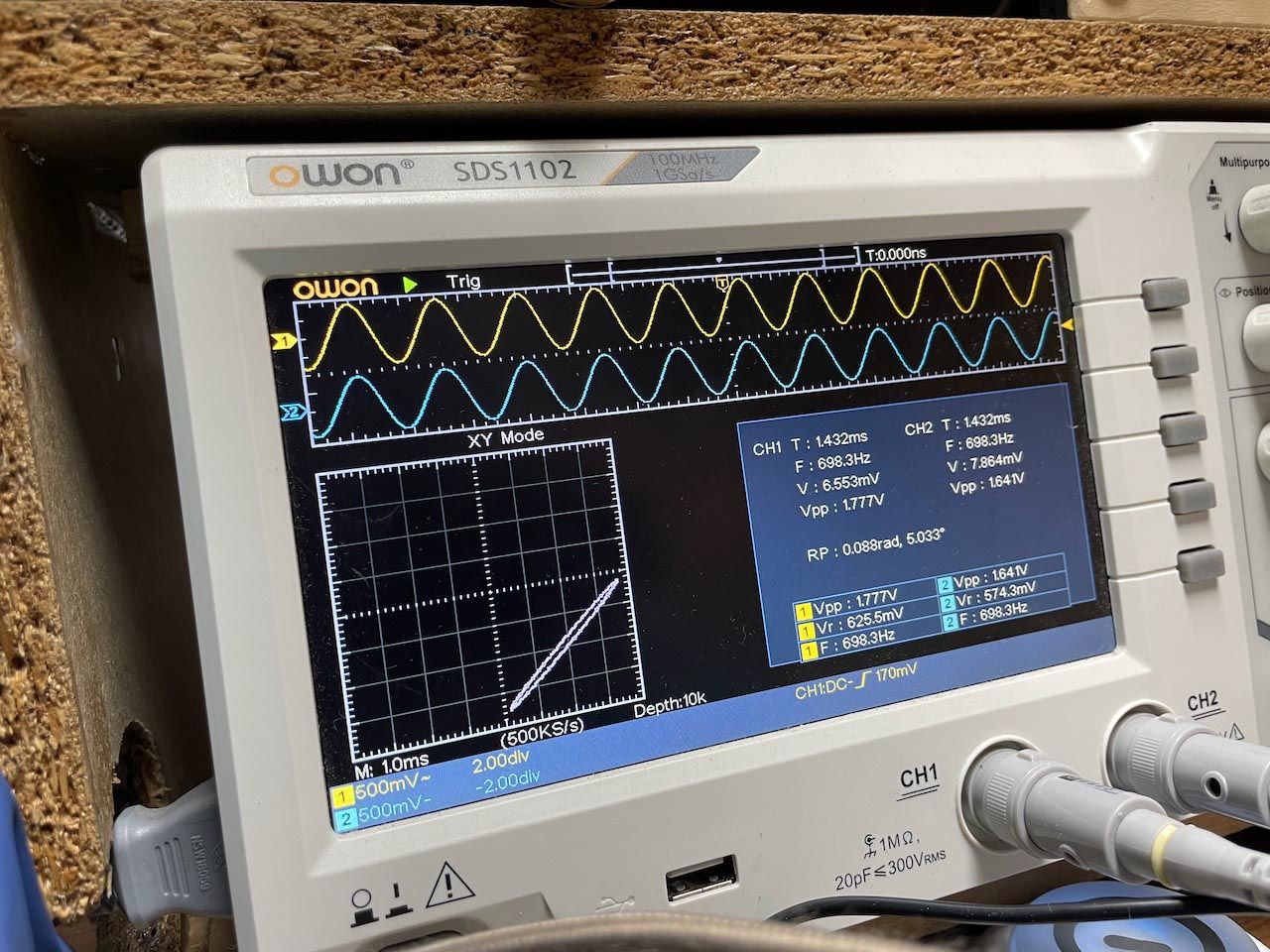

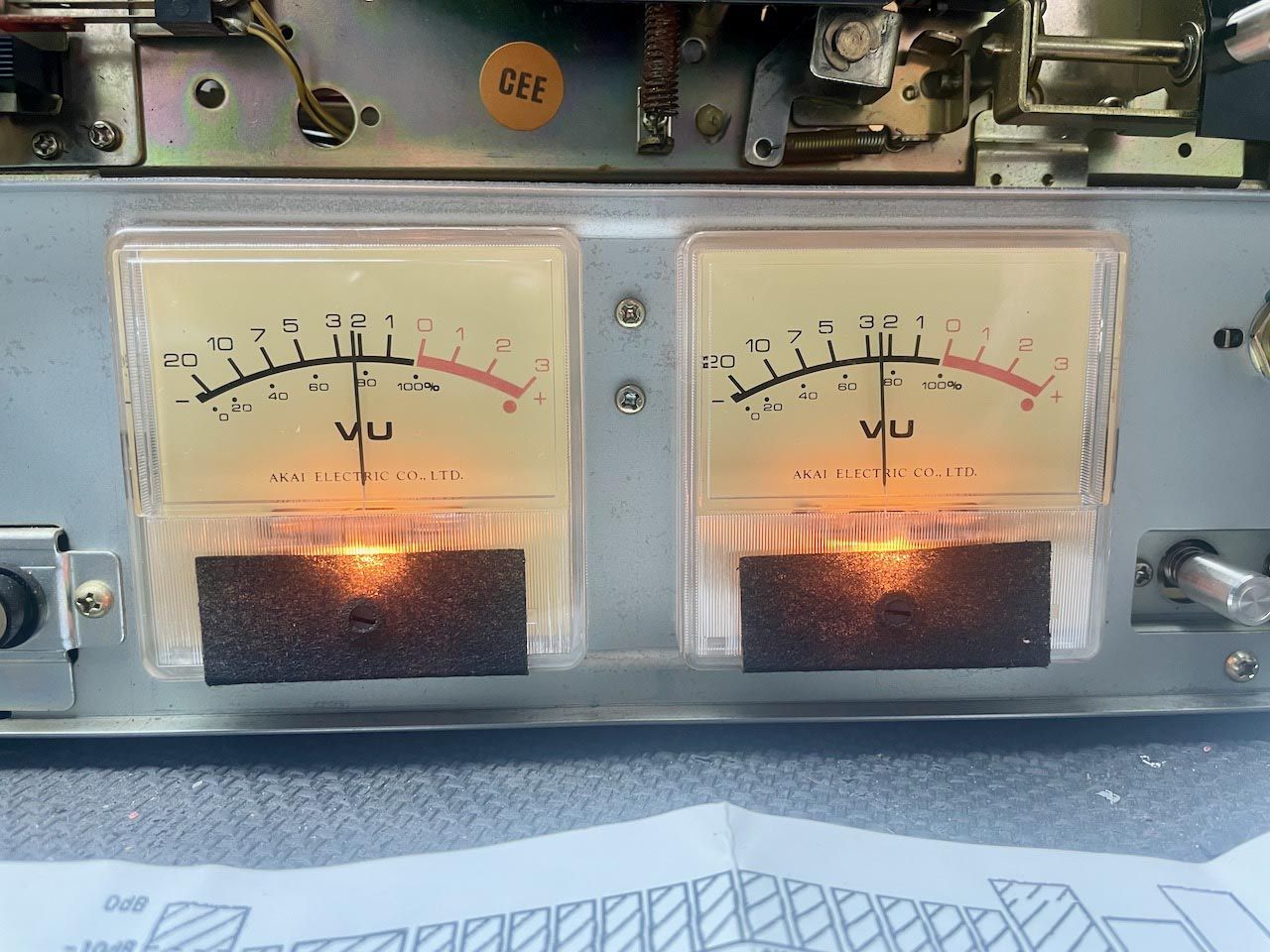

- Uitgangssignaal en VU meters afgeregeld
