Akai
X-201D

Klacht:

  1. Motor maakt erg veel geluid. Brom- en draaigeluid.
  2. Koppen zijn erg vies
  3. Spoelt traag vóór- en achteruit

Diagnose:

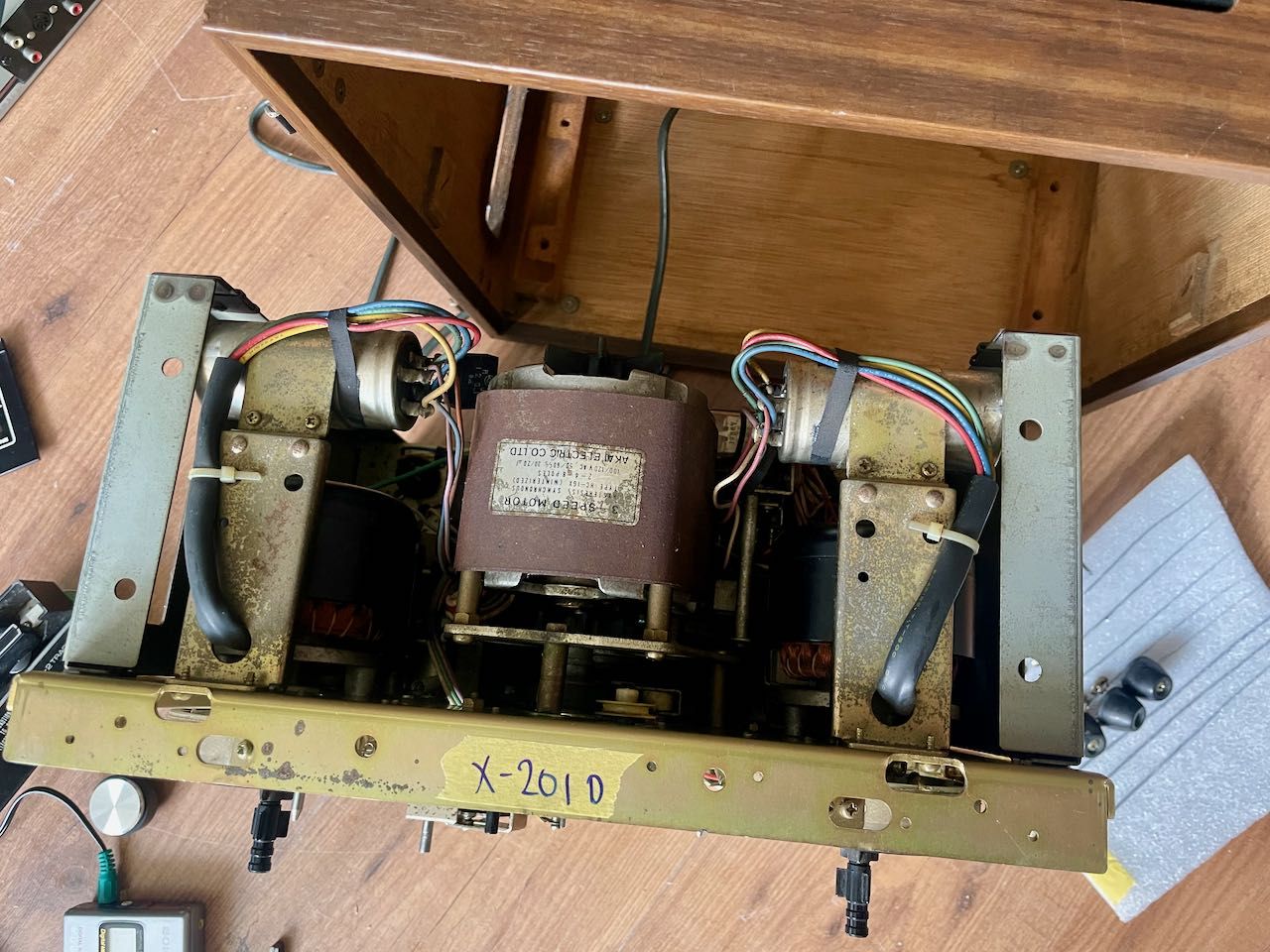

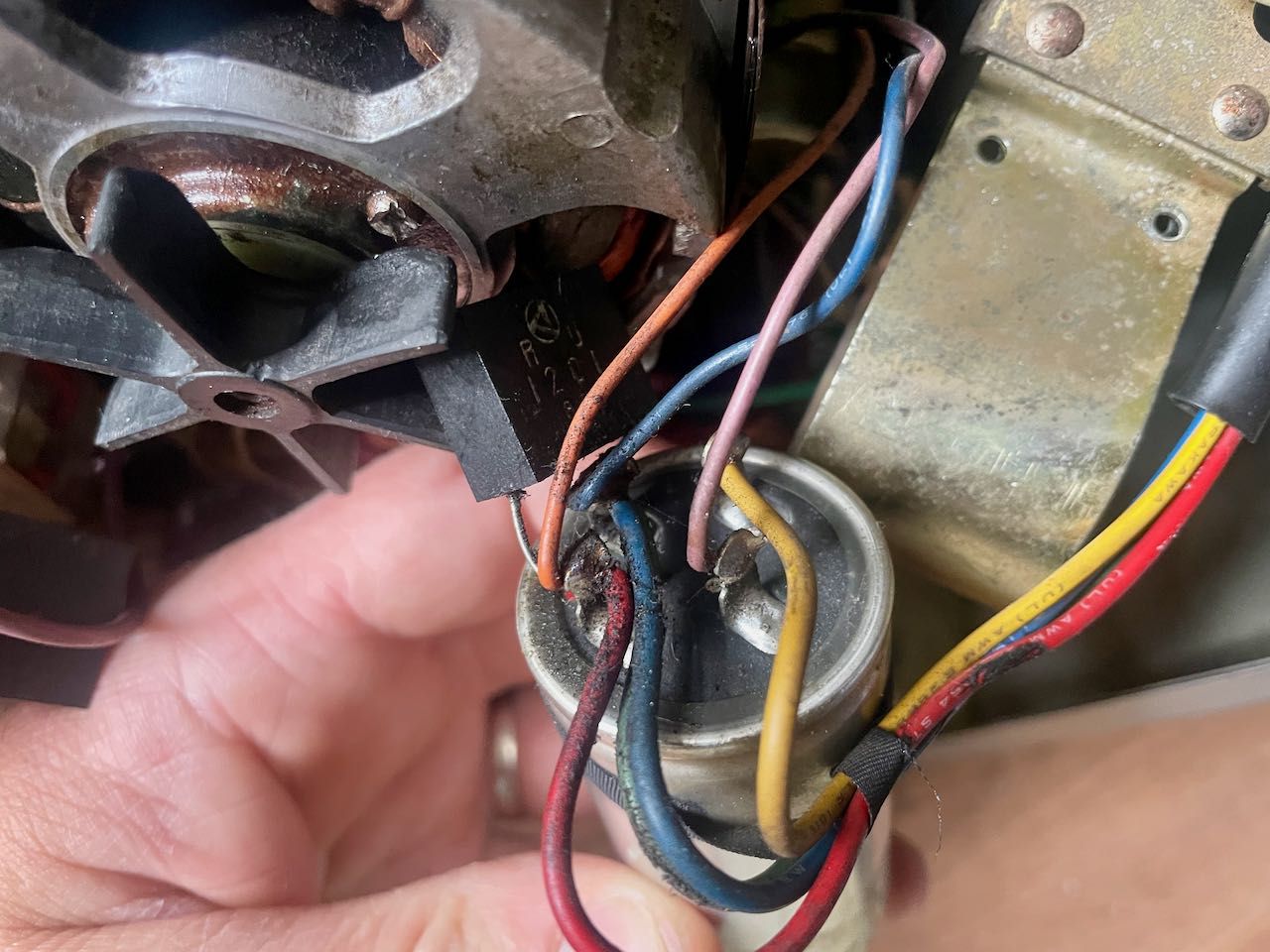

  1. Motor condensatoren (drie stuks) zijn defect. Meten een hogere waarde.

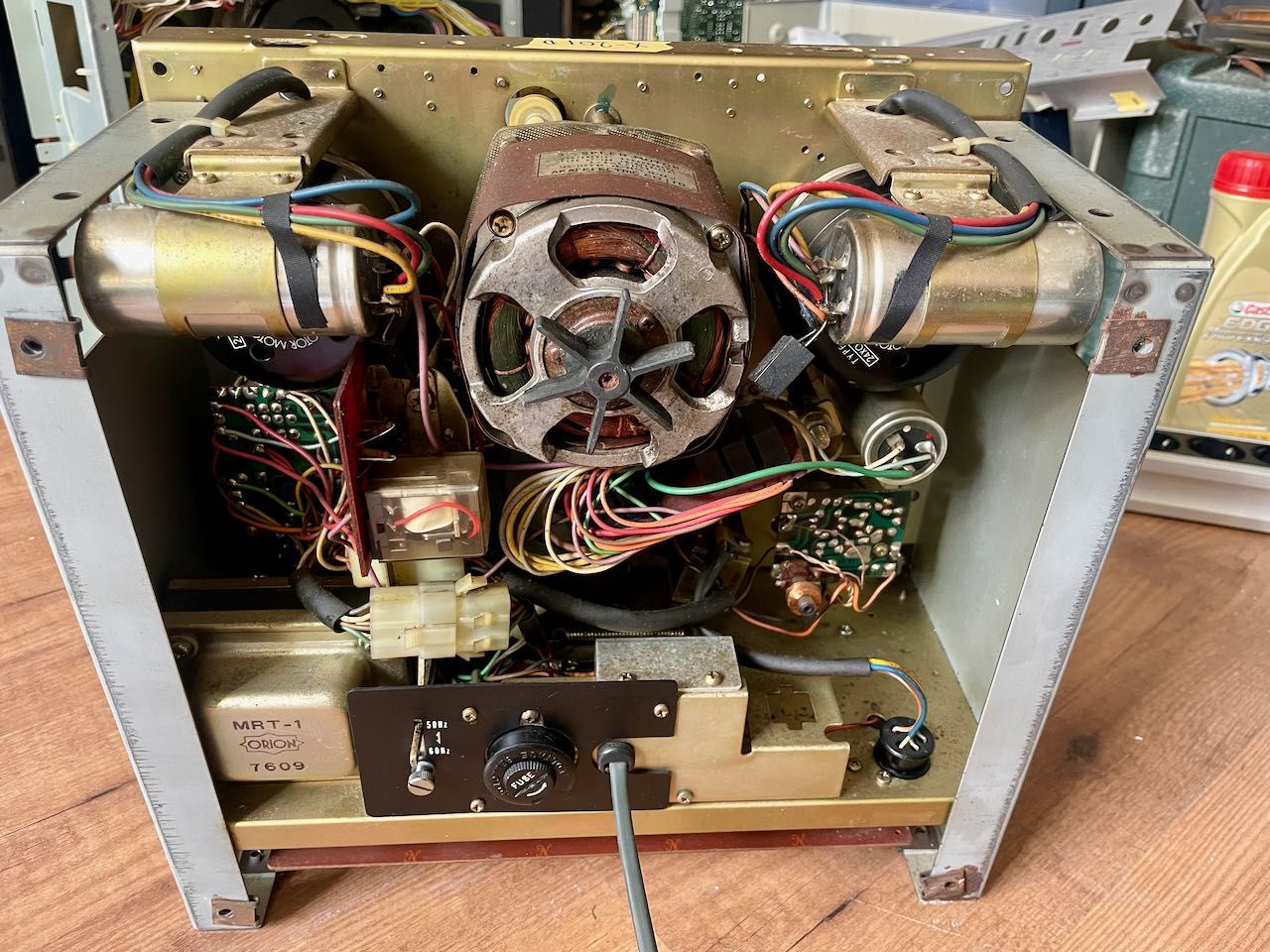

  2. Motor moet geolied worden.

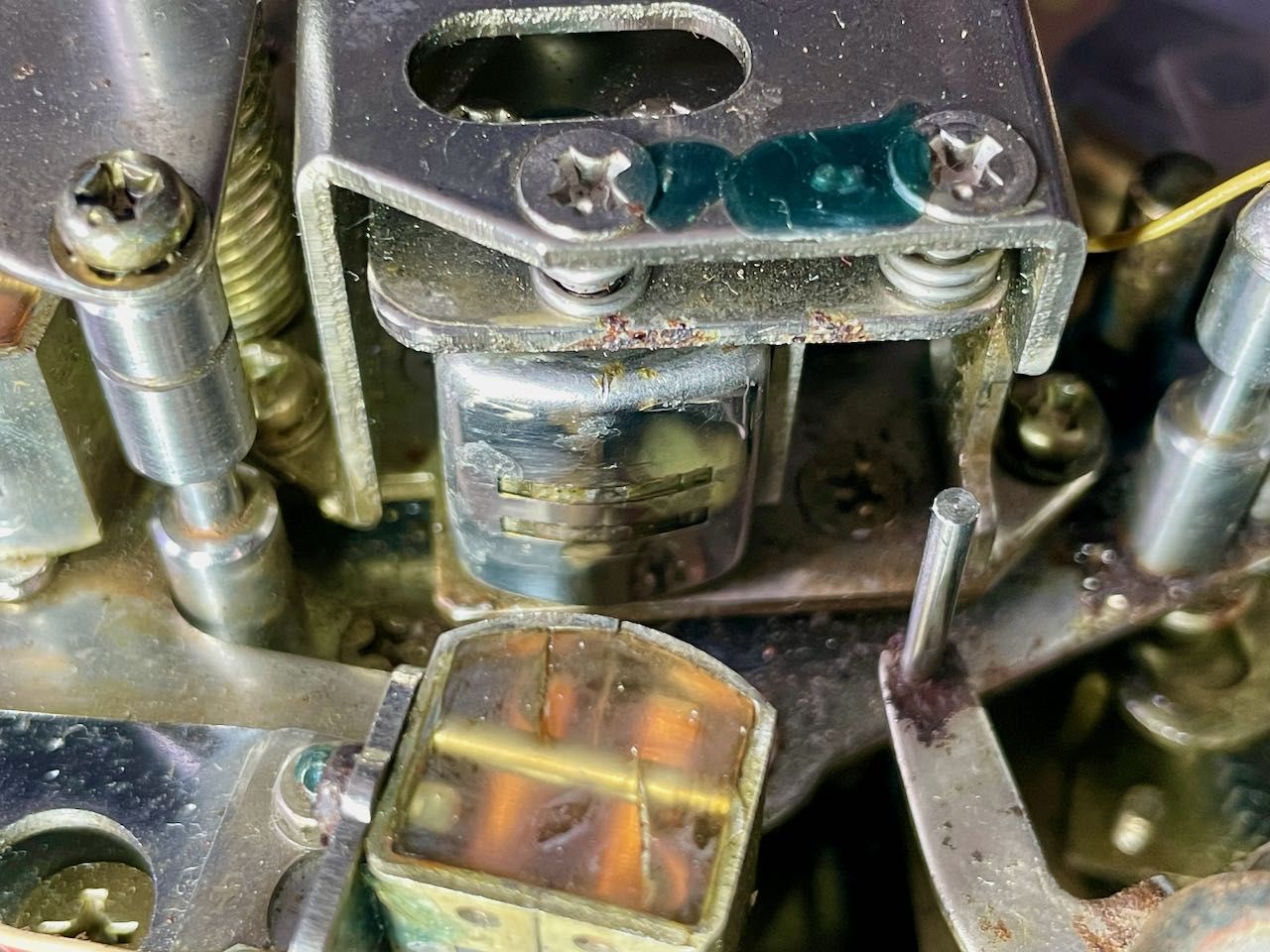

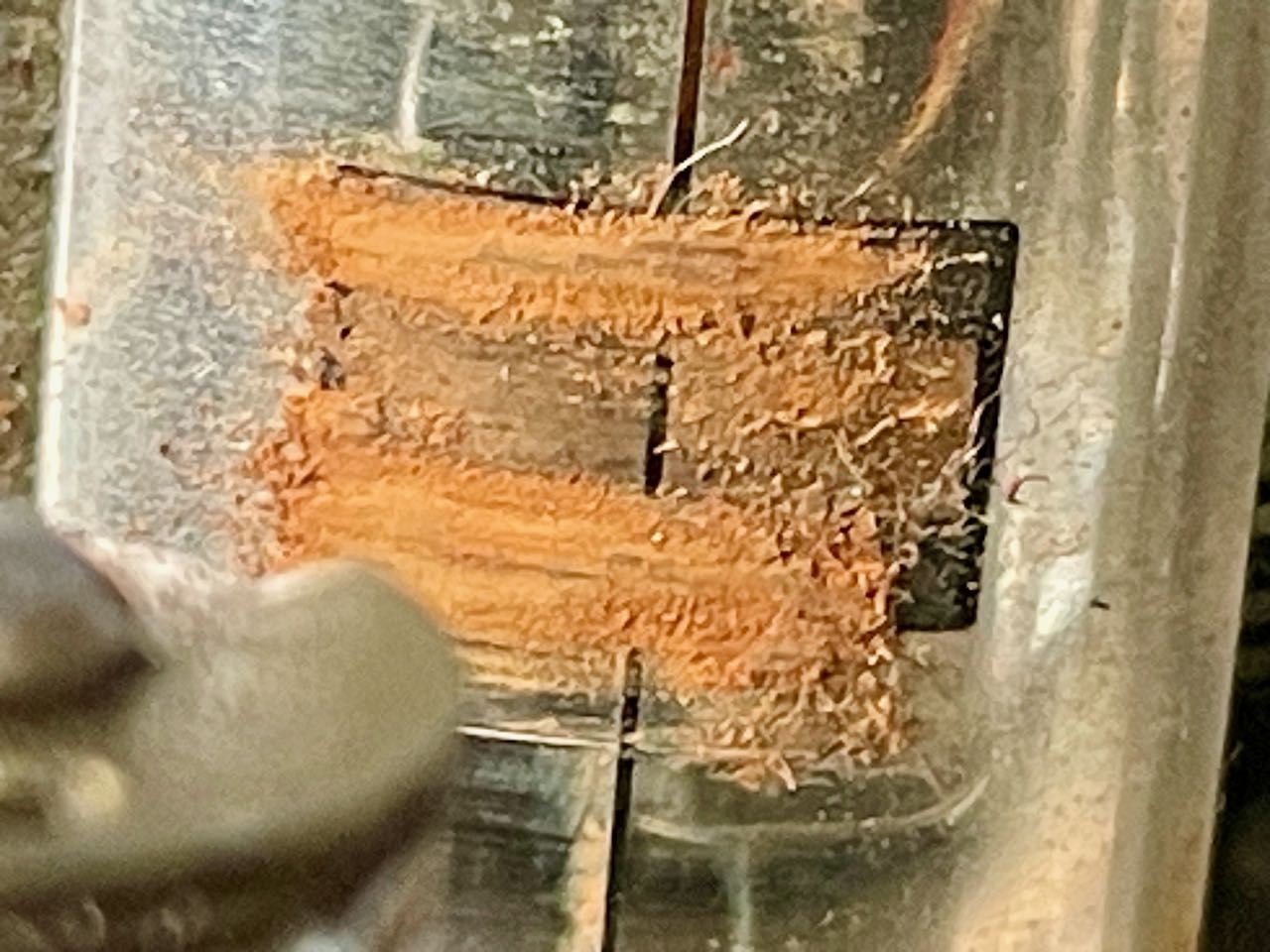

  3. Koppen zijn extreem vies
  4. Potmeters en schakelaars werken slecht
  5. Motor en teller snaarwerk is in slechte conditie

Reparatie:

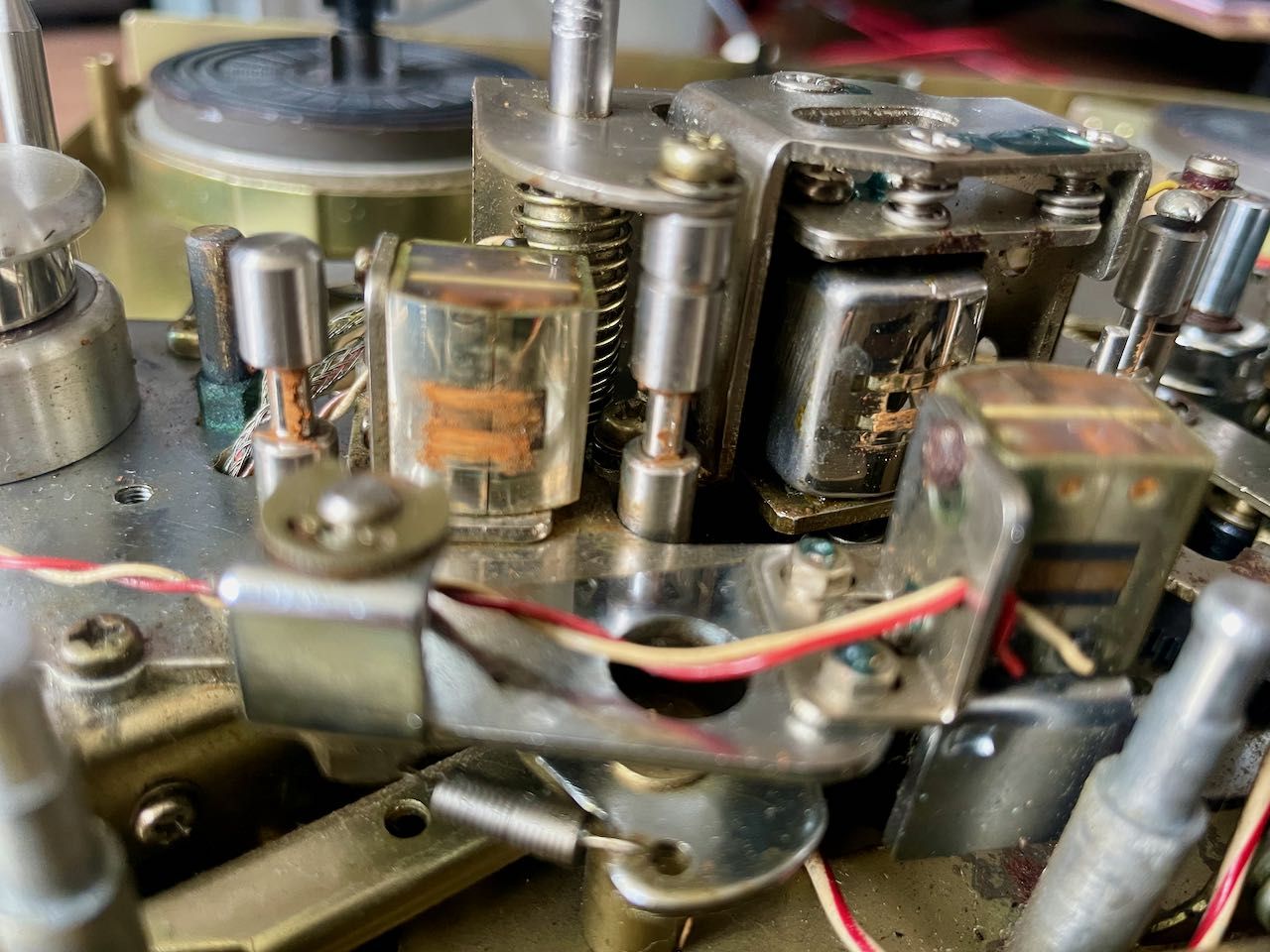

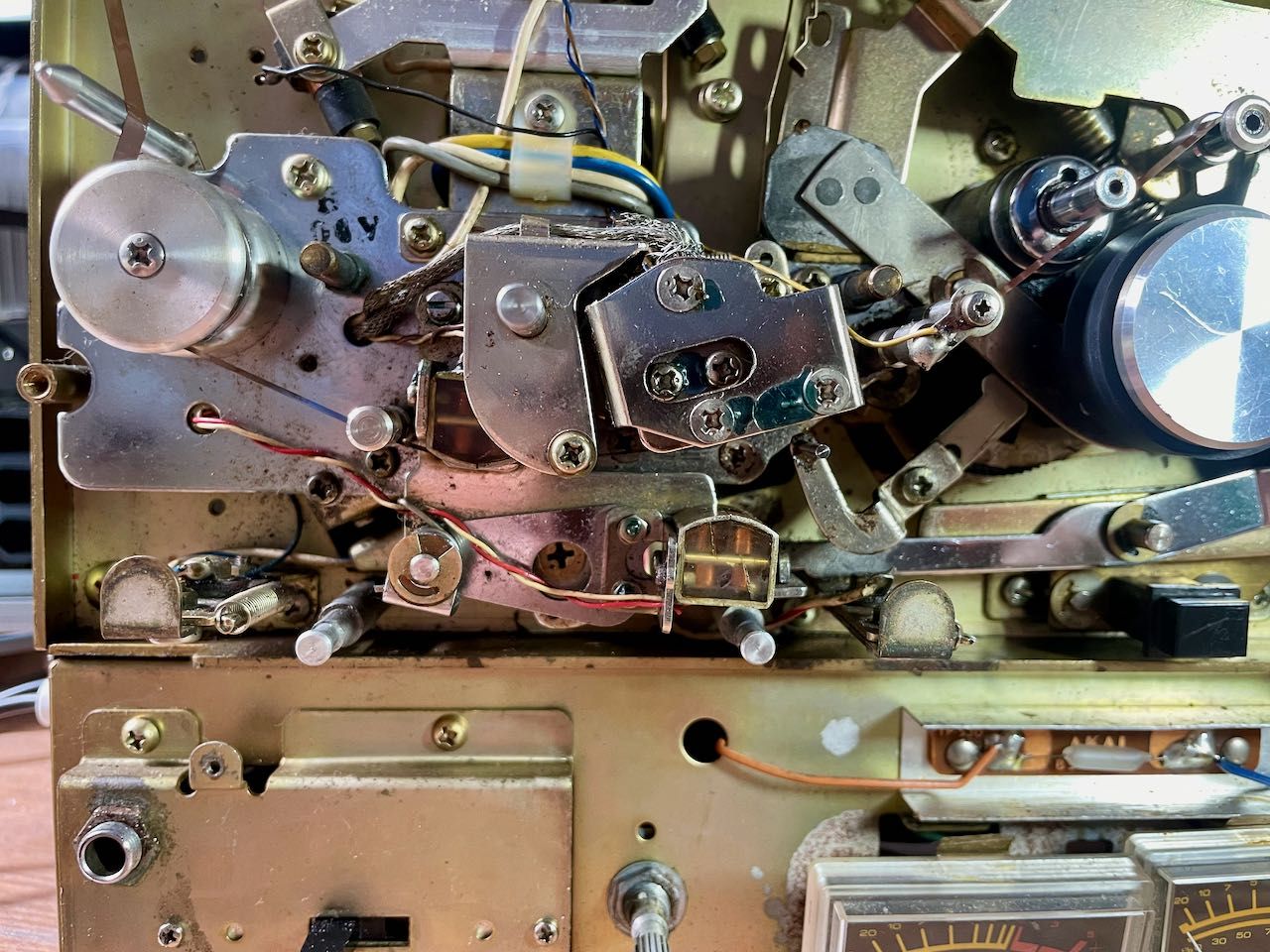

  1. Koppen gereinigd met Isopropanol 99,9%

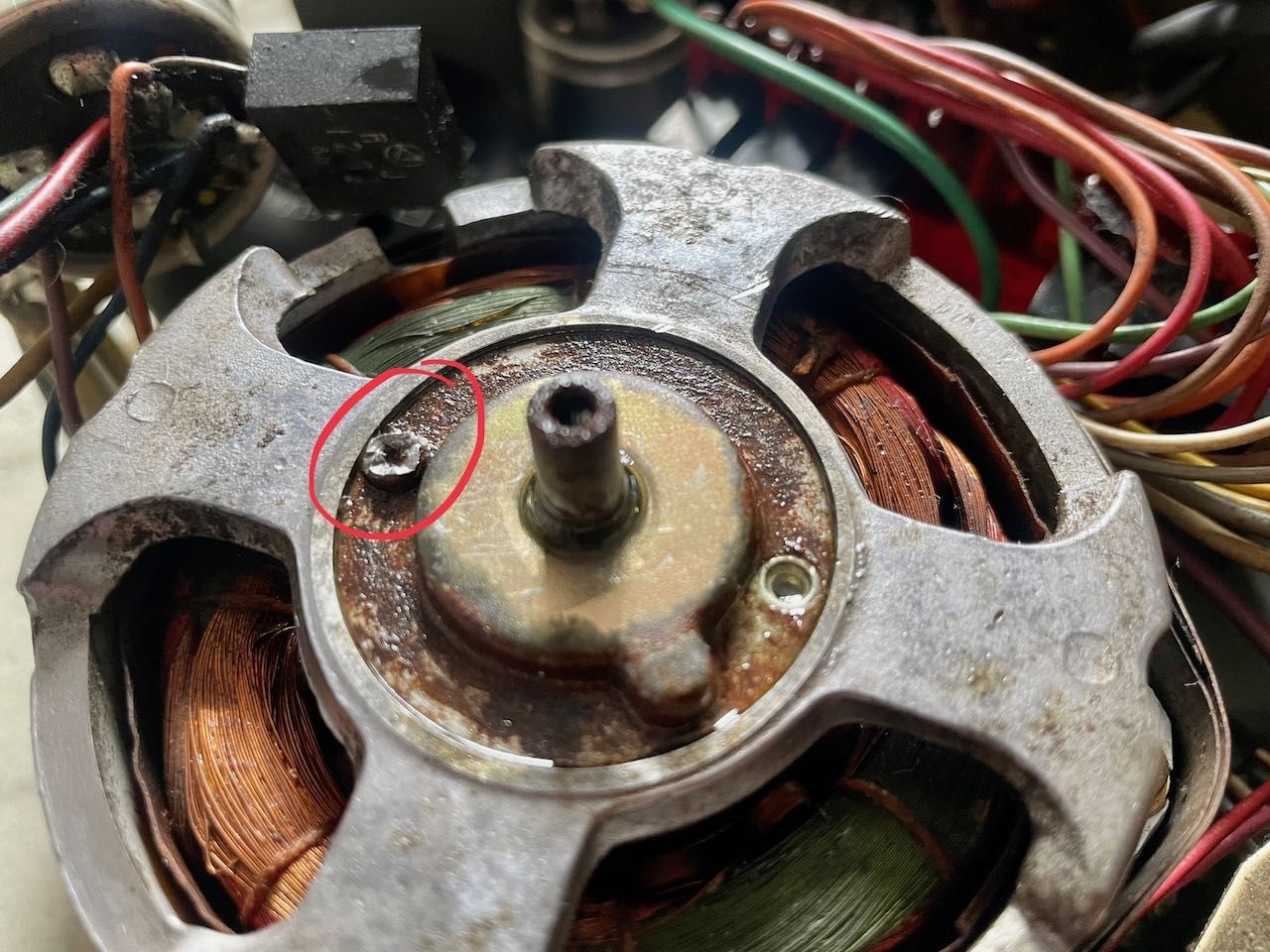

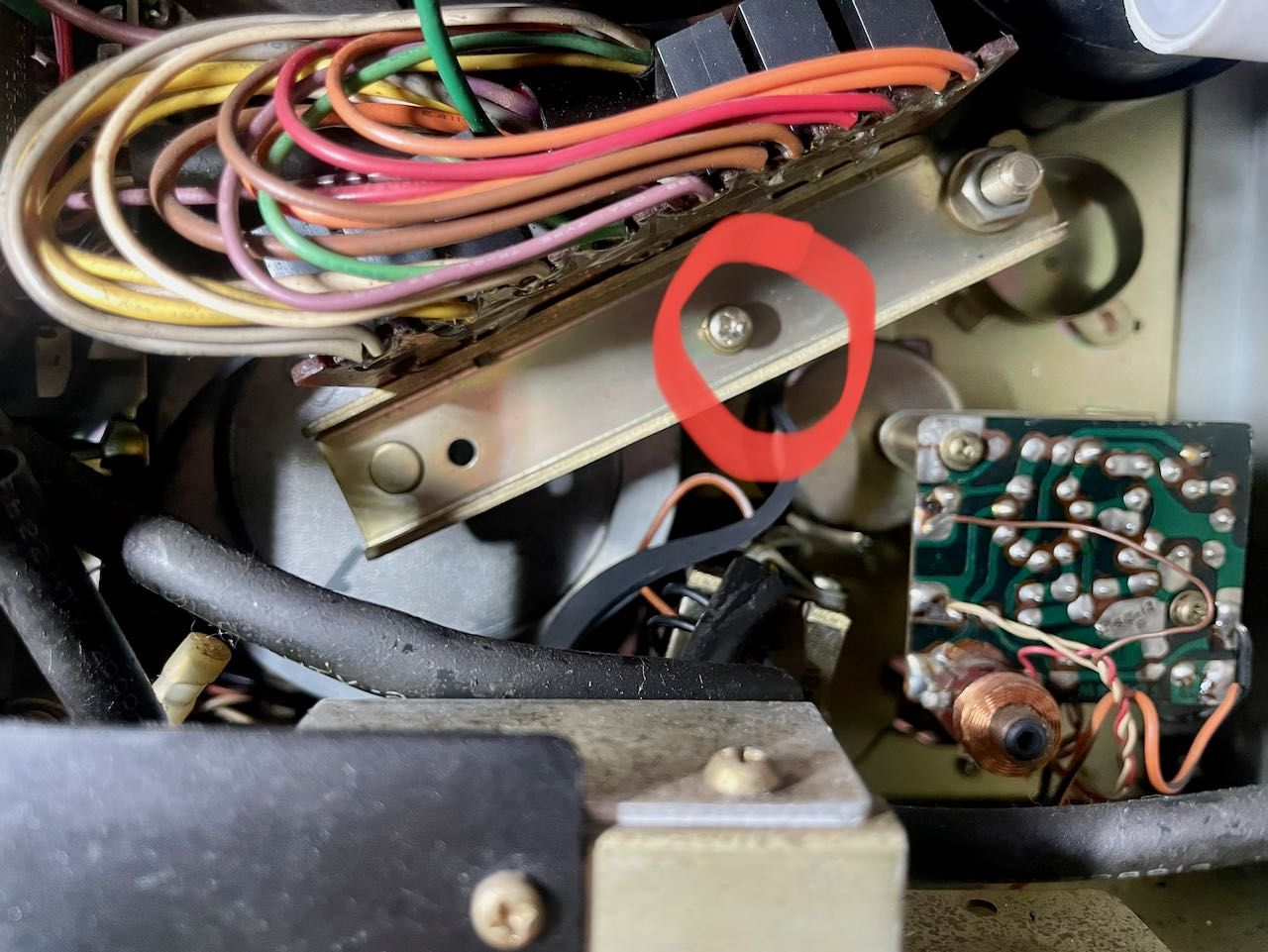

  2. Motor geolied. Helaas was schroef twee van het kapje waar het olie viltje zit niet meer los te draaien. Daarom de machine op zijn kop gelegd en olie van het schroefgat toegevoegd. Nacht laten staan en daarna weer het zelfde gedaan.

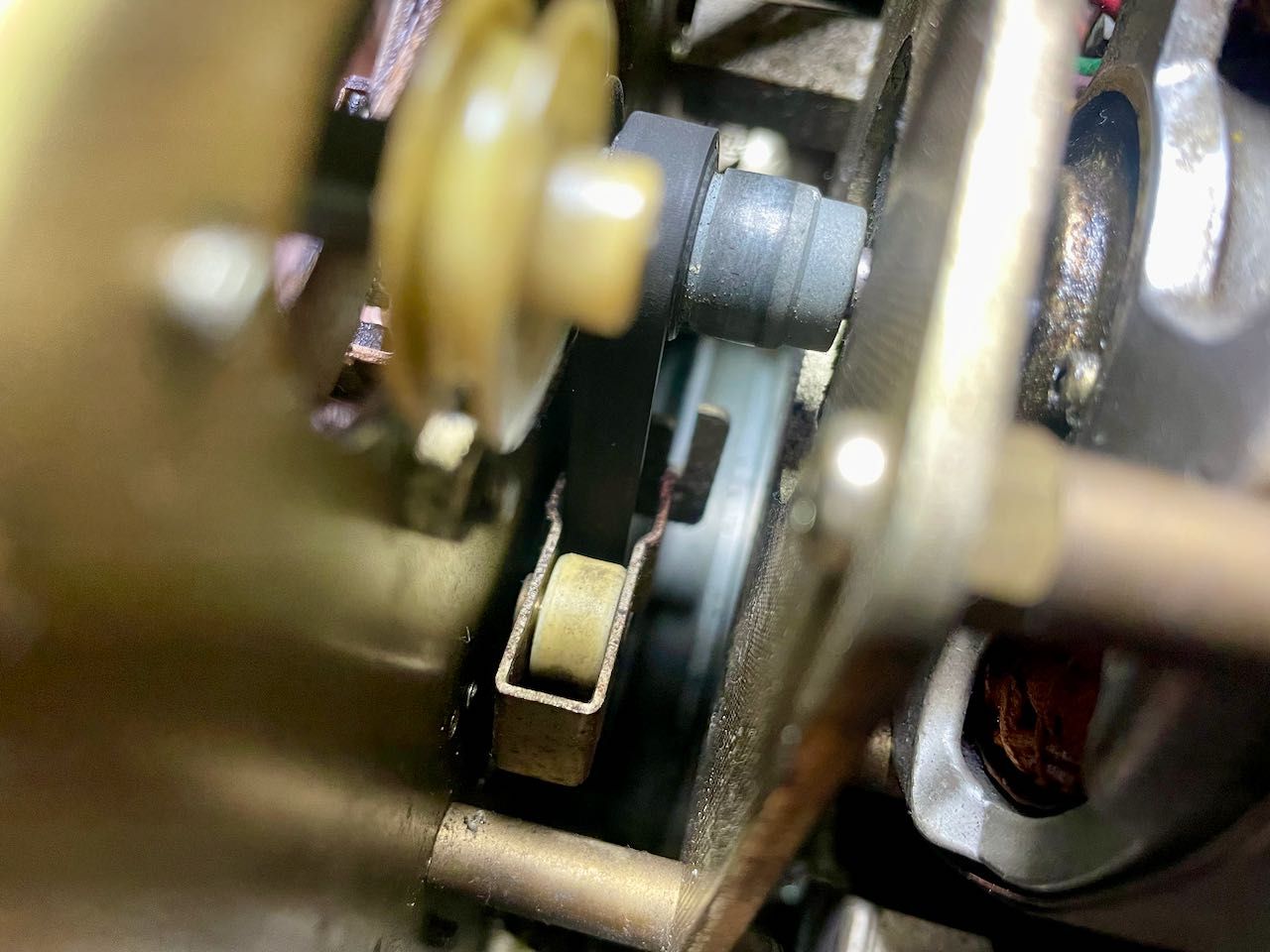

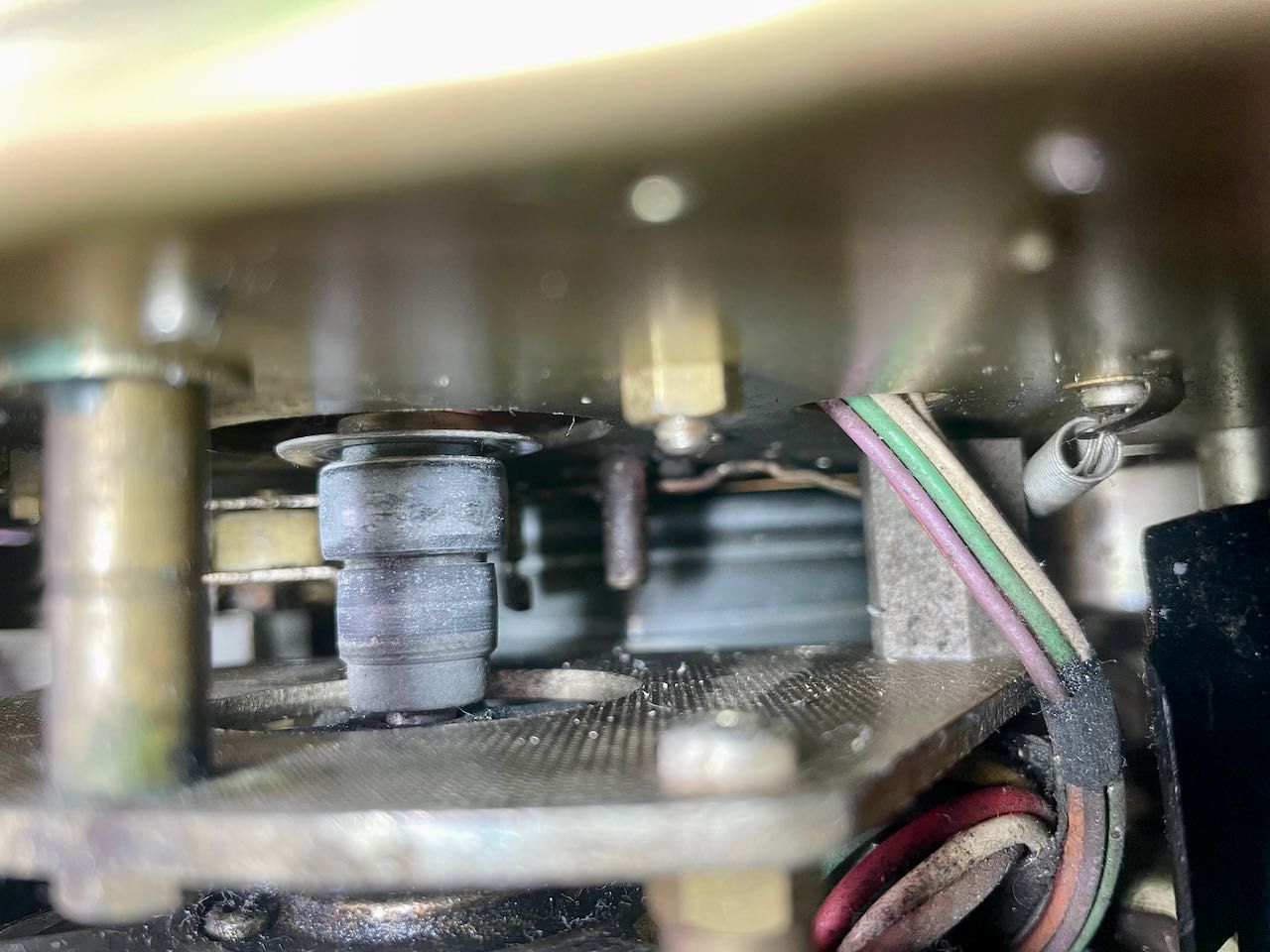

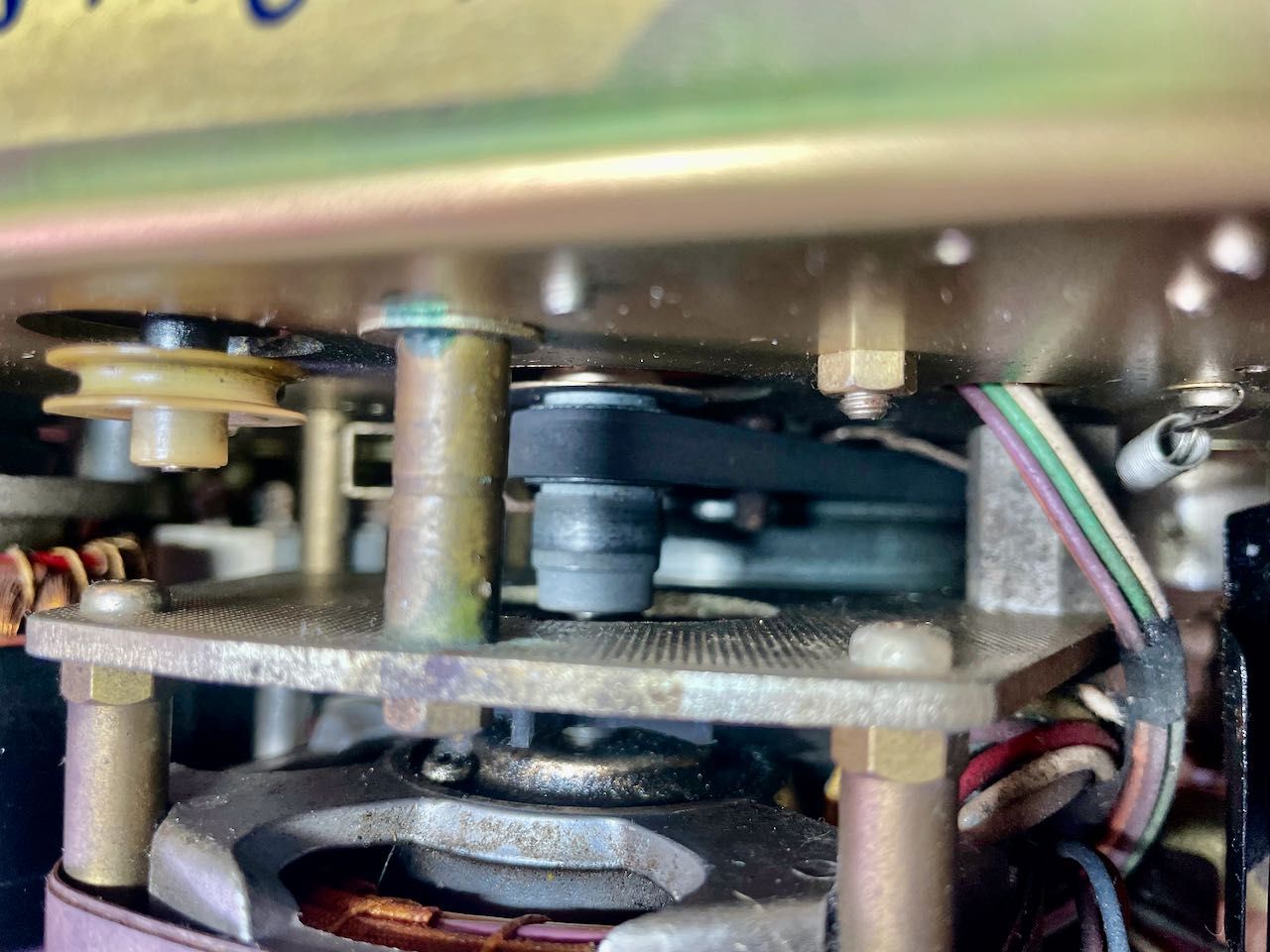

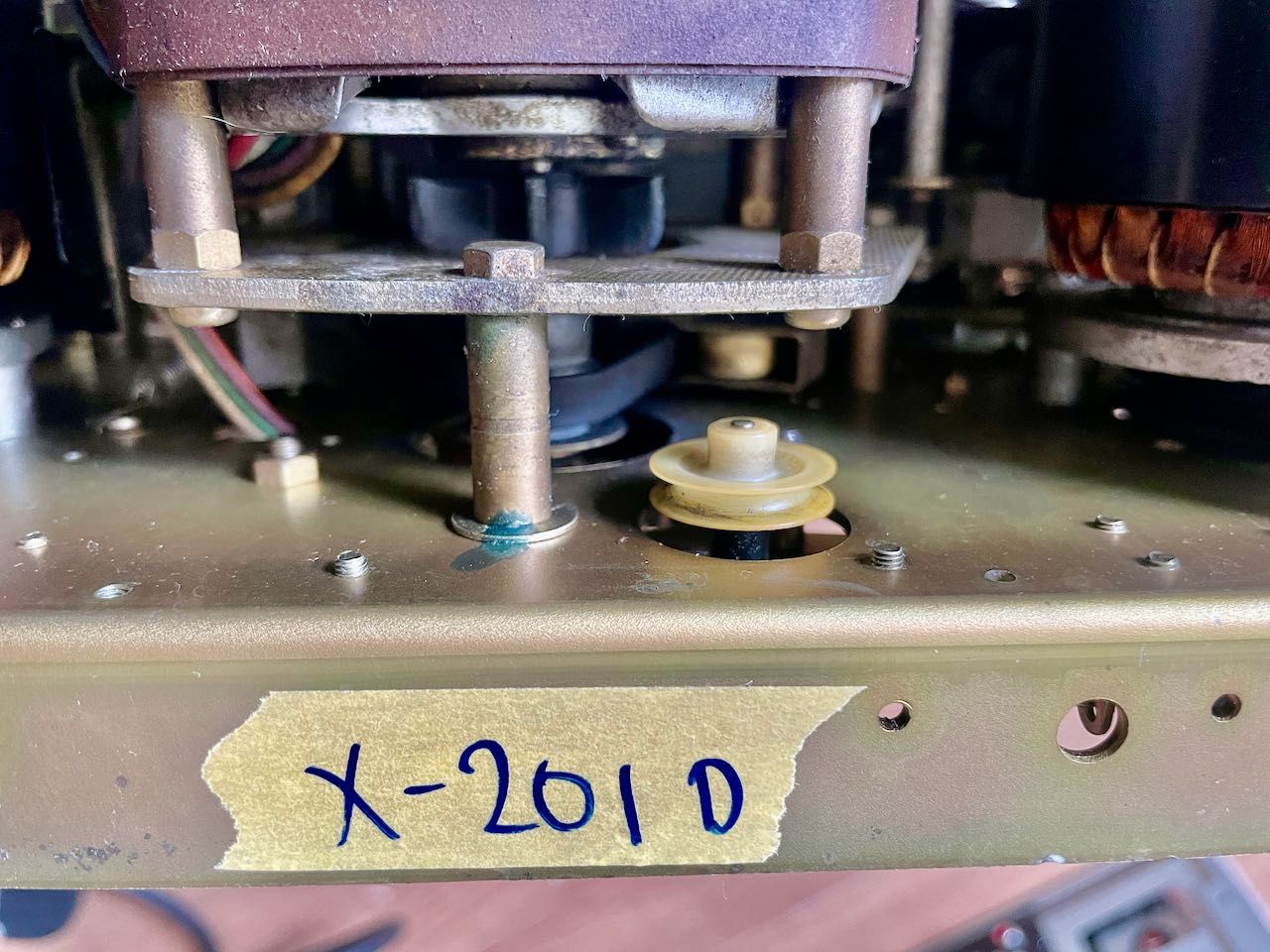

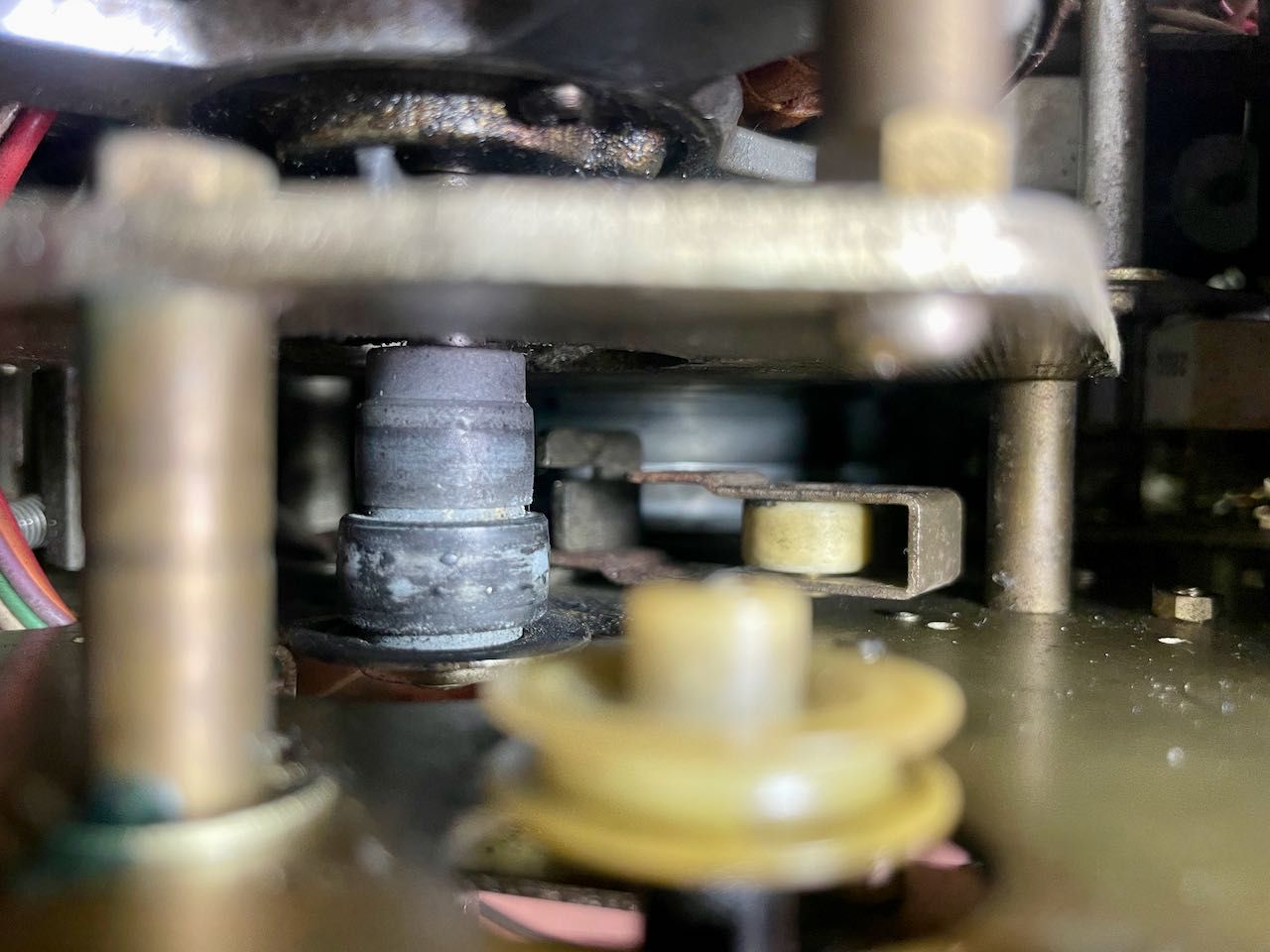

  3. Snaren eruit gehaald en poelies gereinigd. (zie vieze wattenstaafjes)
  4. Snaren vervangen.

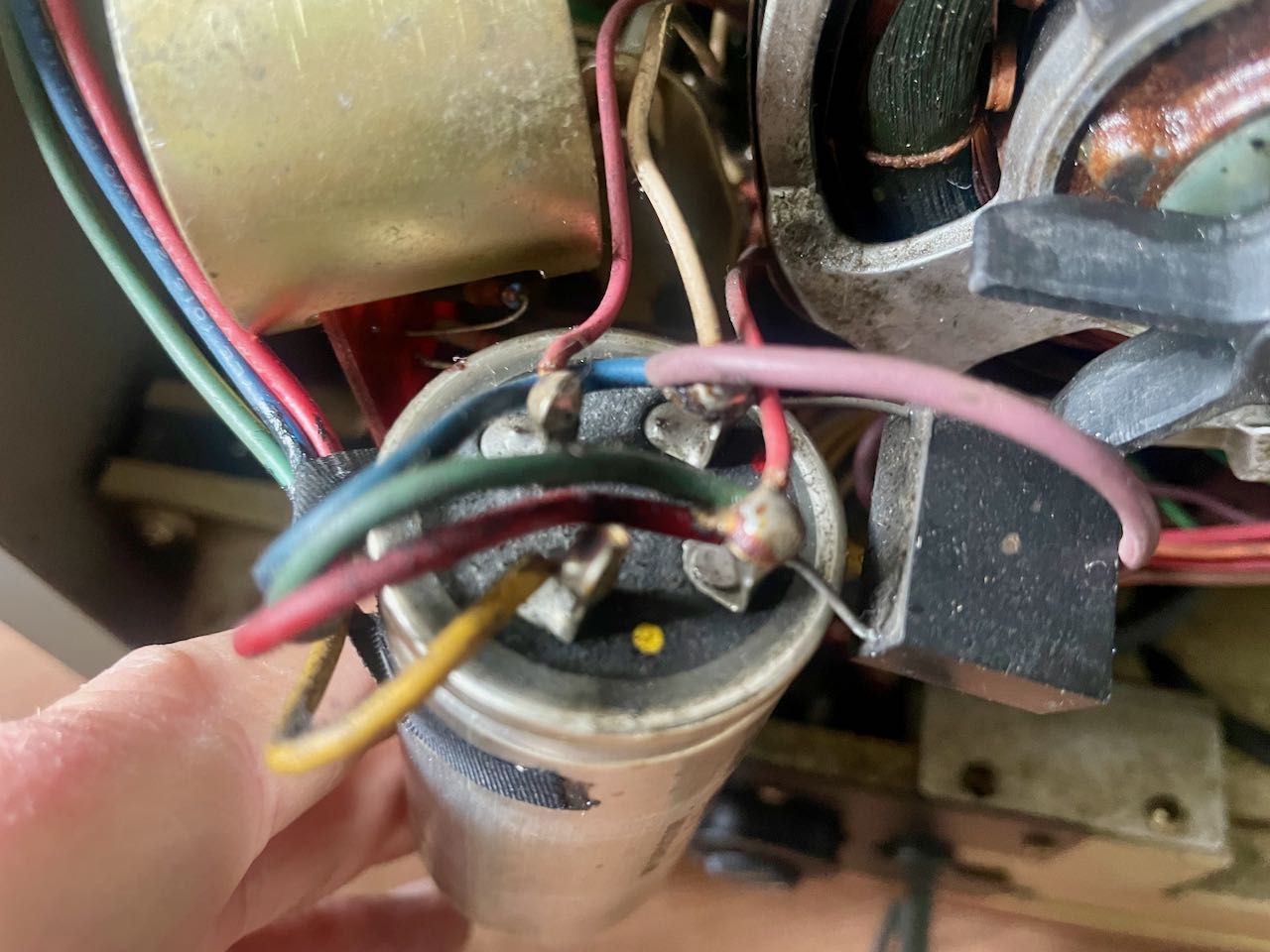

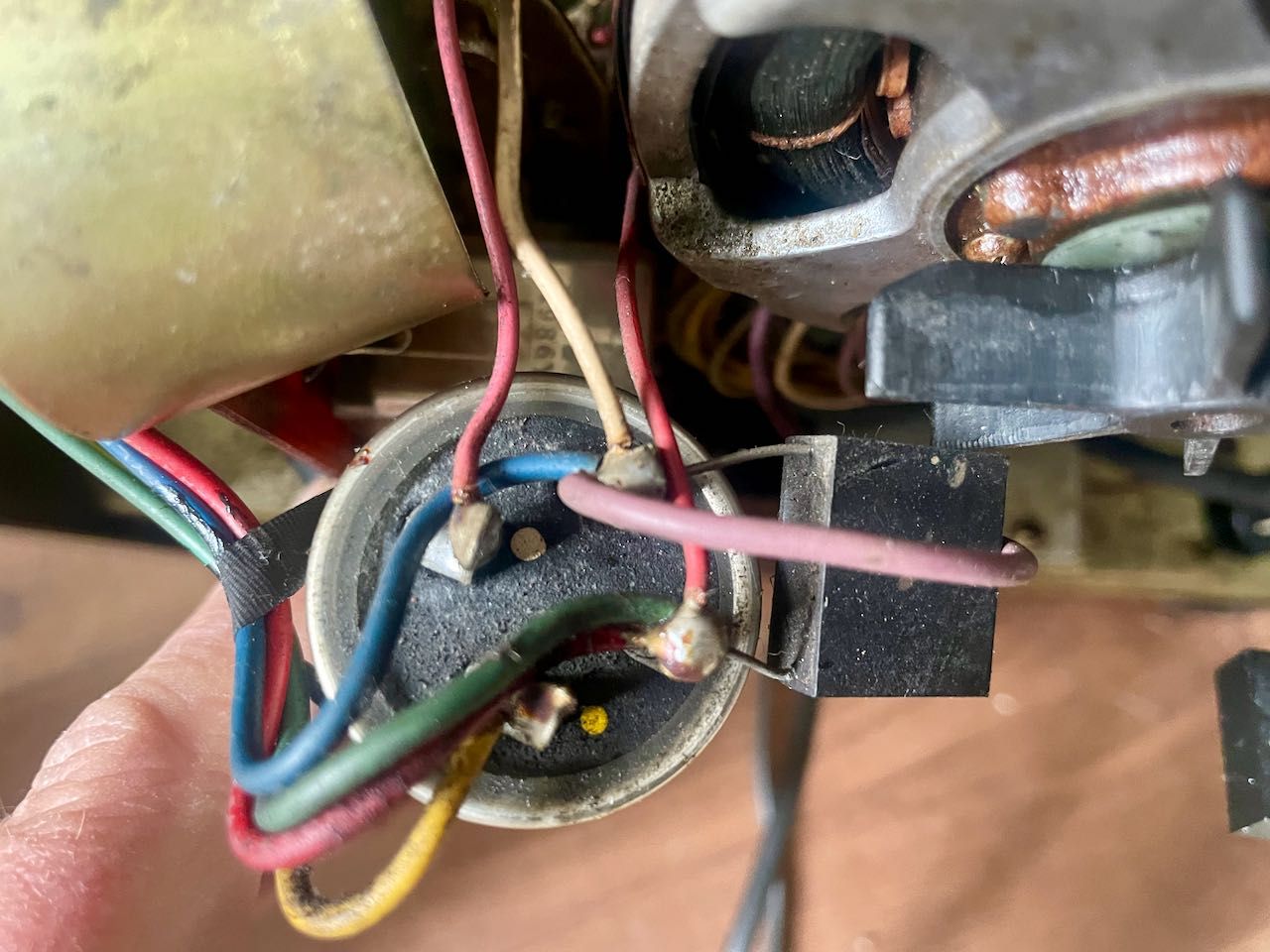

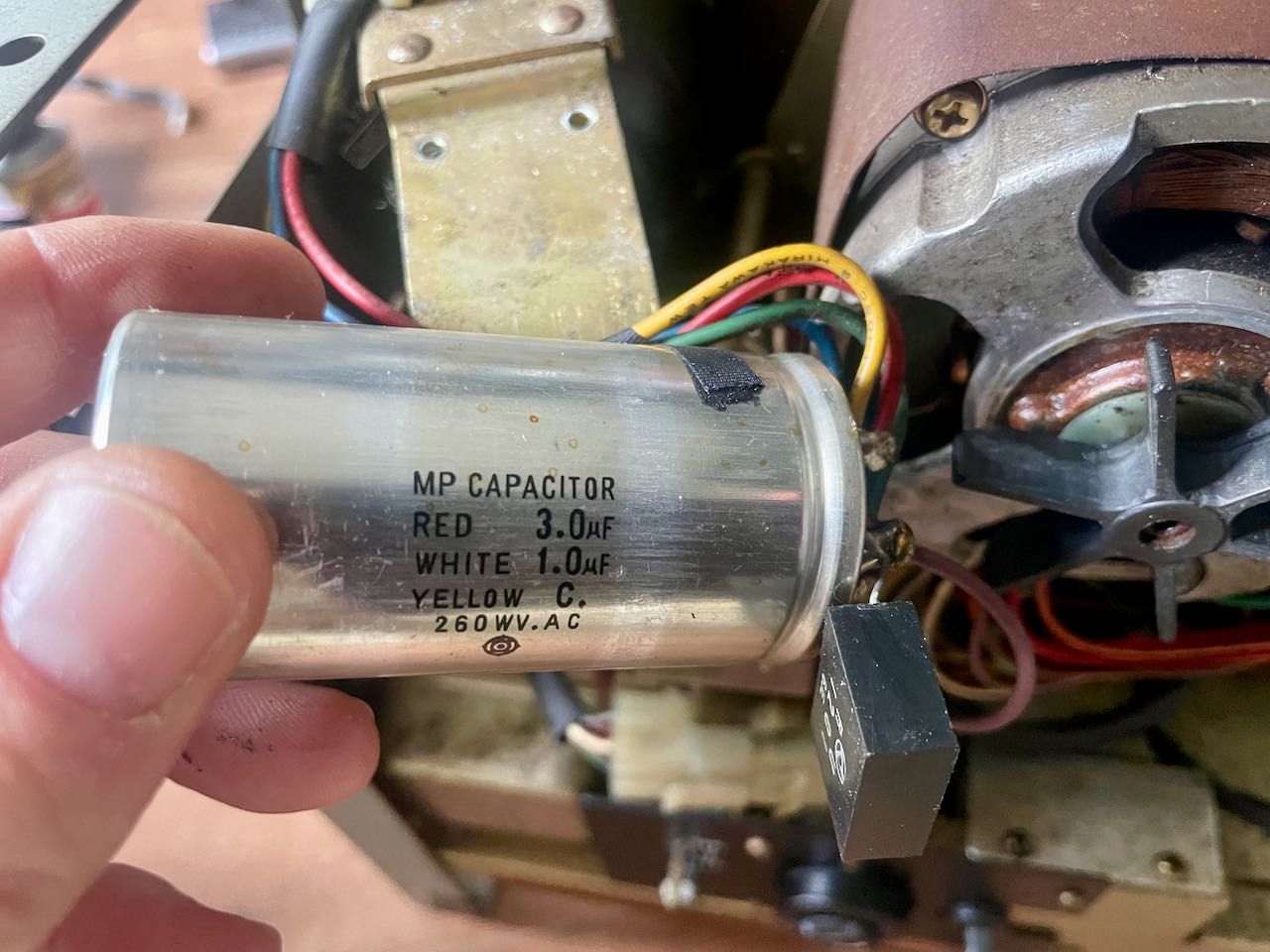

  5. Condesatoren vervangen door 3uF en 4uF types
  6. Potmeters en schakelaars gereinigd met Deoxit
  7. De autoreverse schakelaar gereinigd.

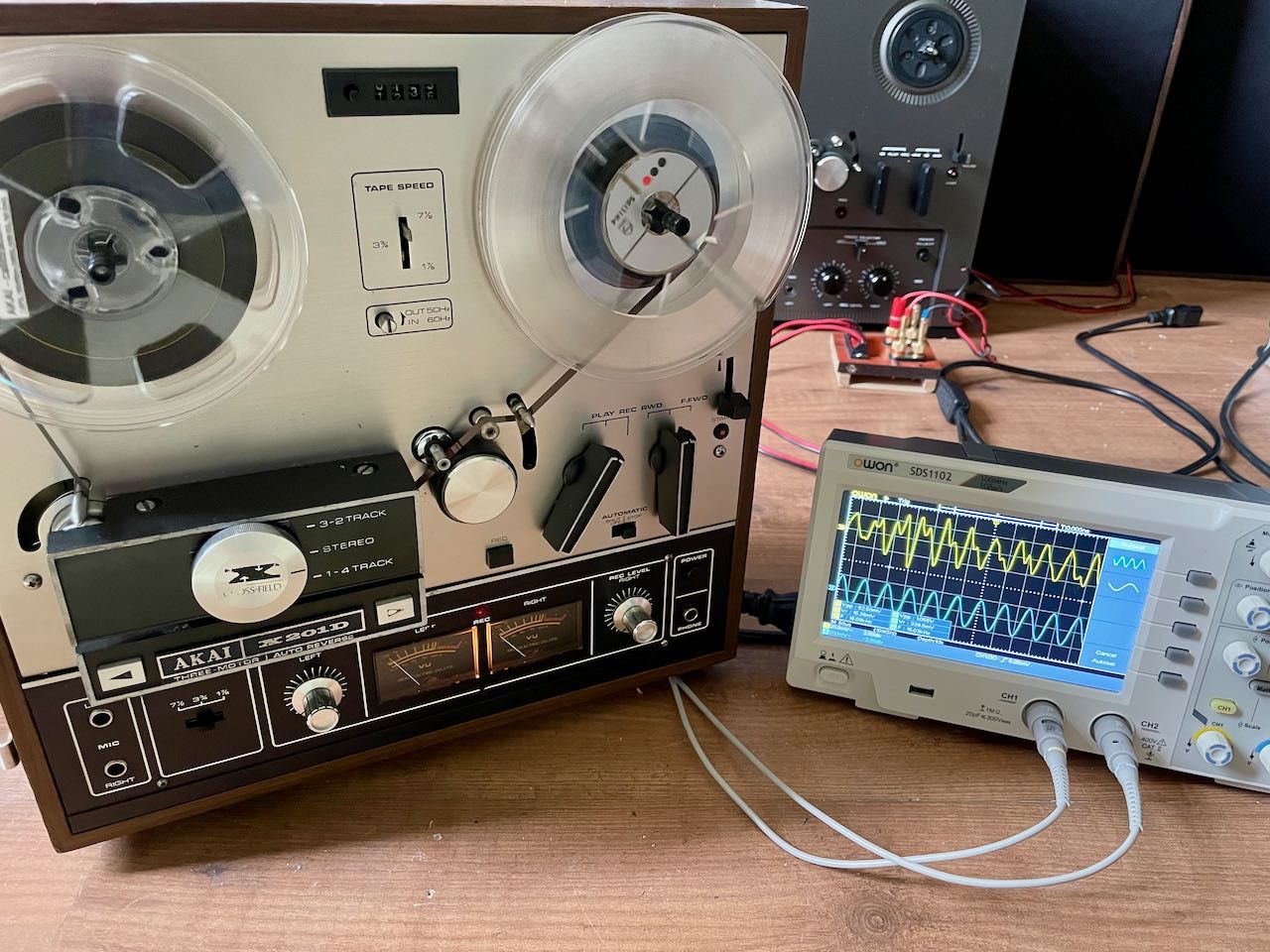

  8. Met de Akai testband de machine afgeregeld.

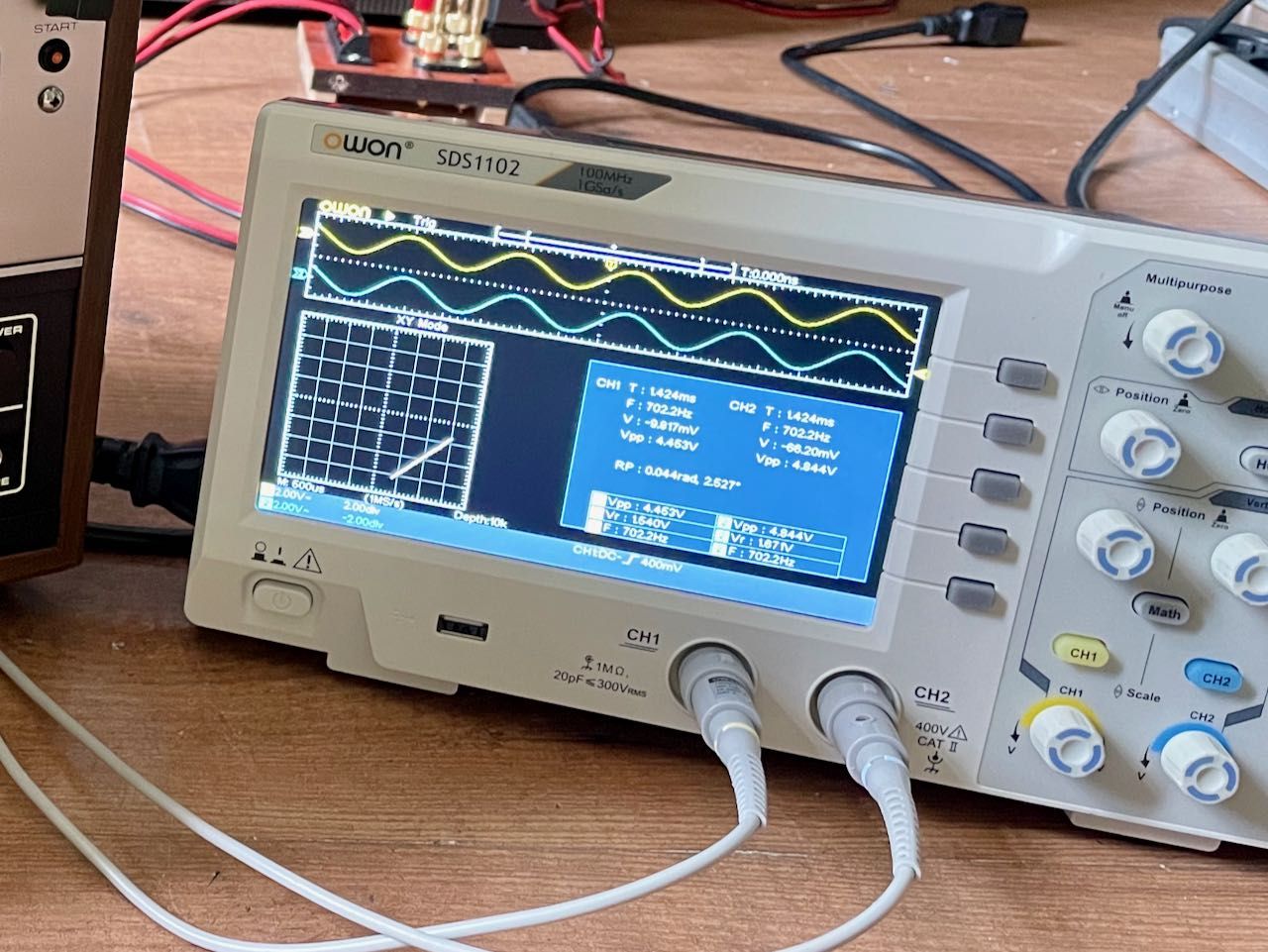

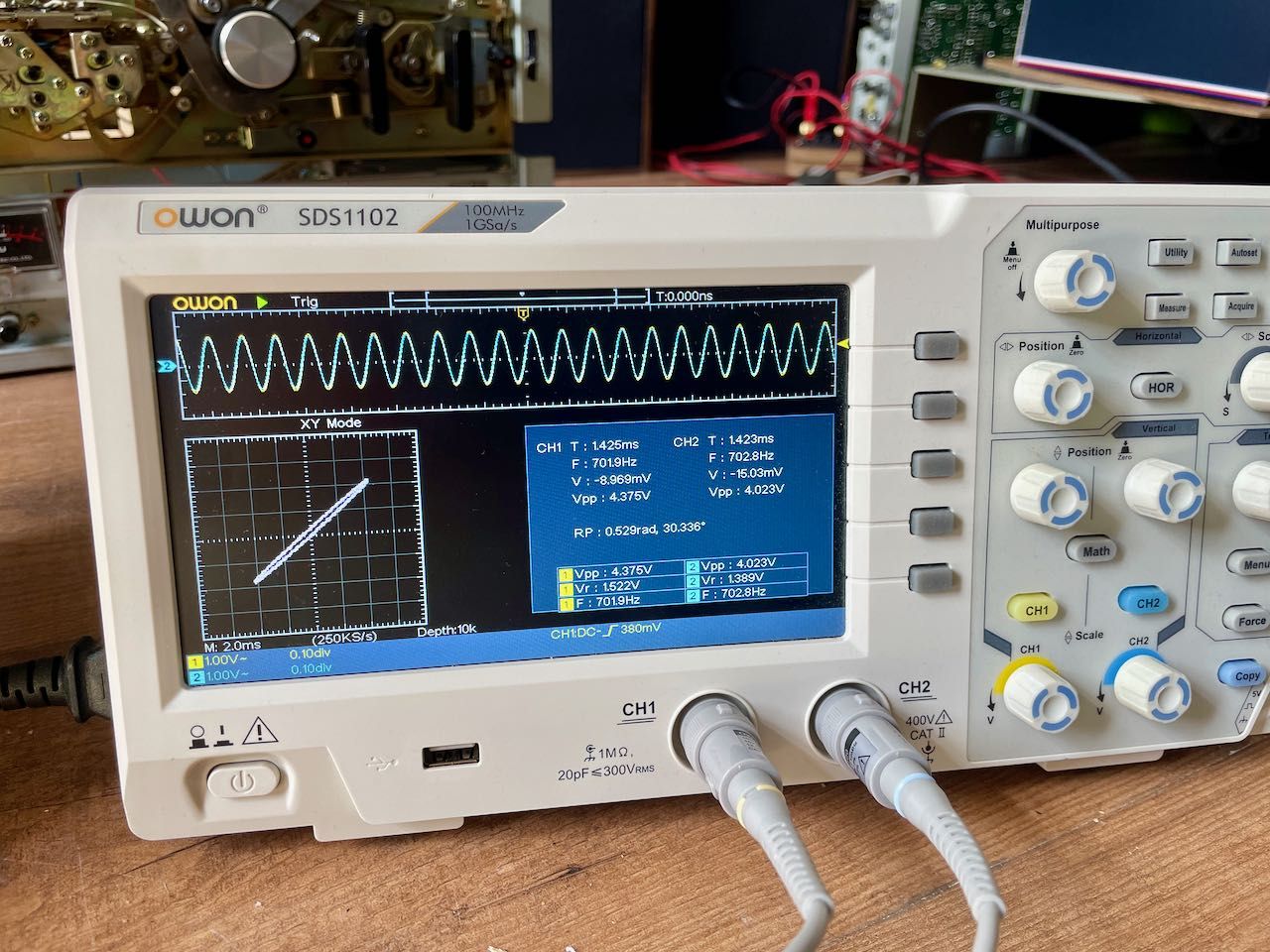

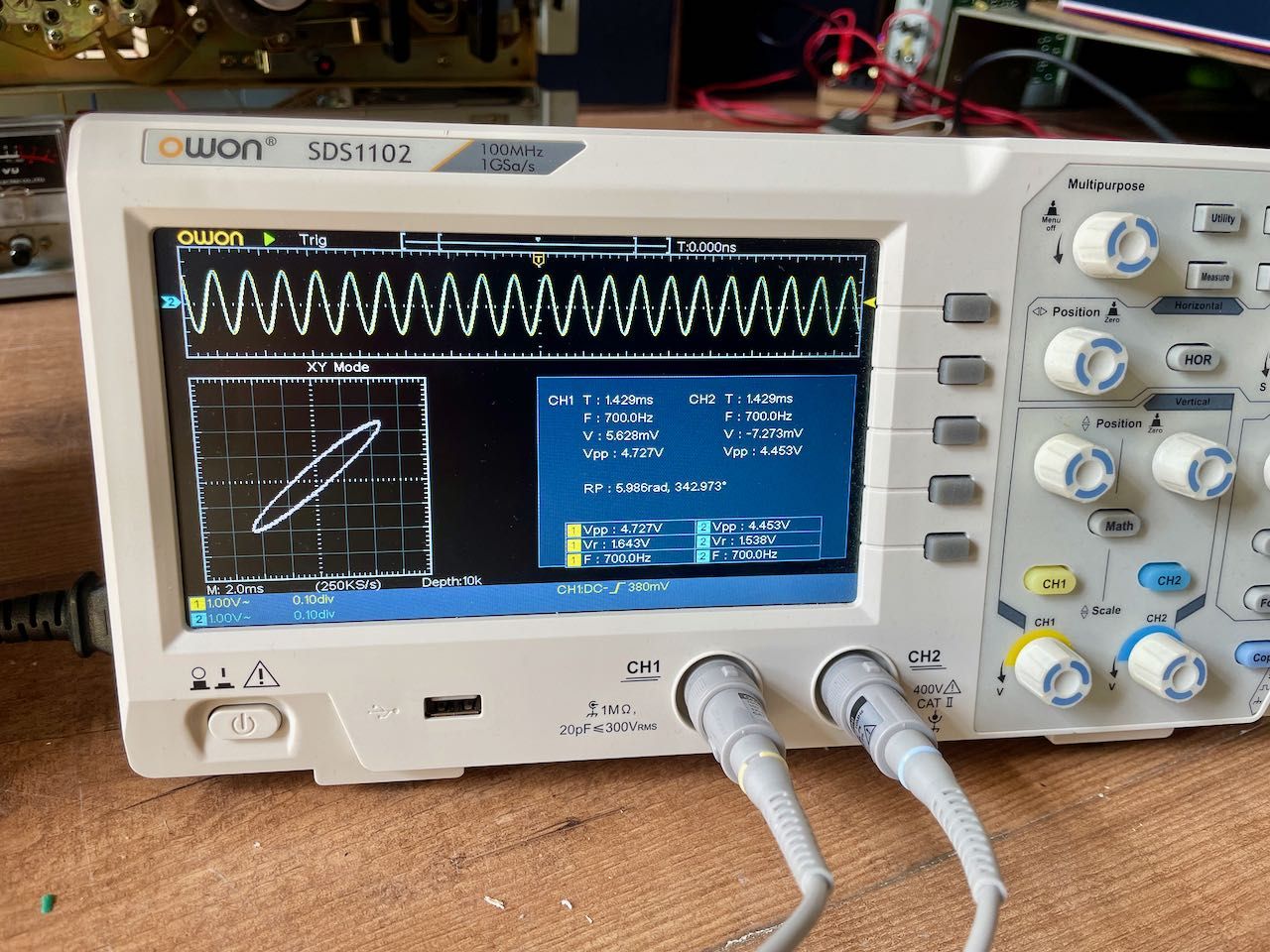

  9. 700Hz, 0dB -> prachtig signaal. Mooi in fase

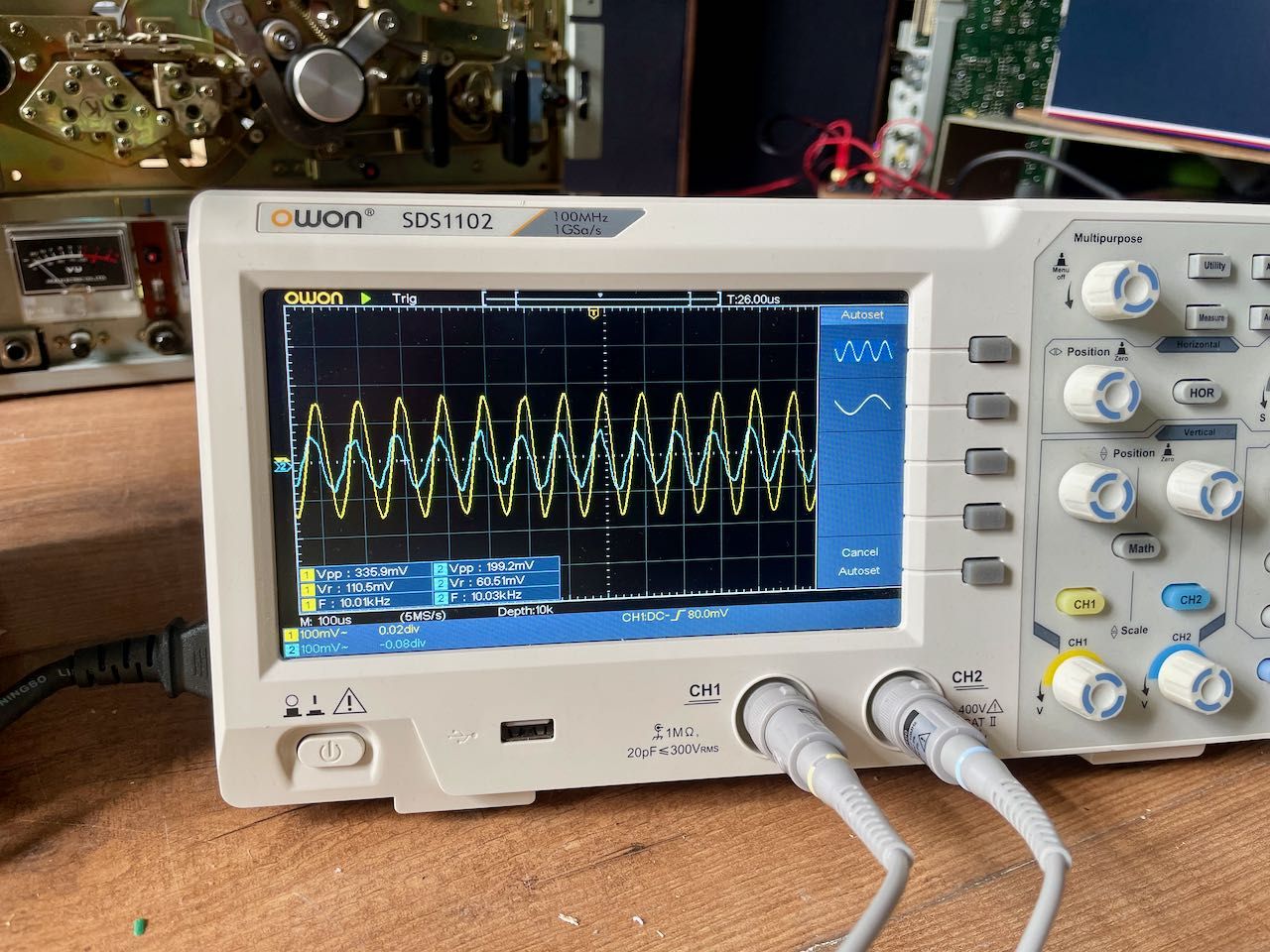

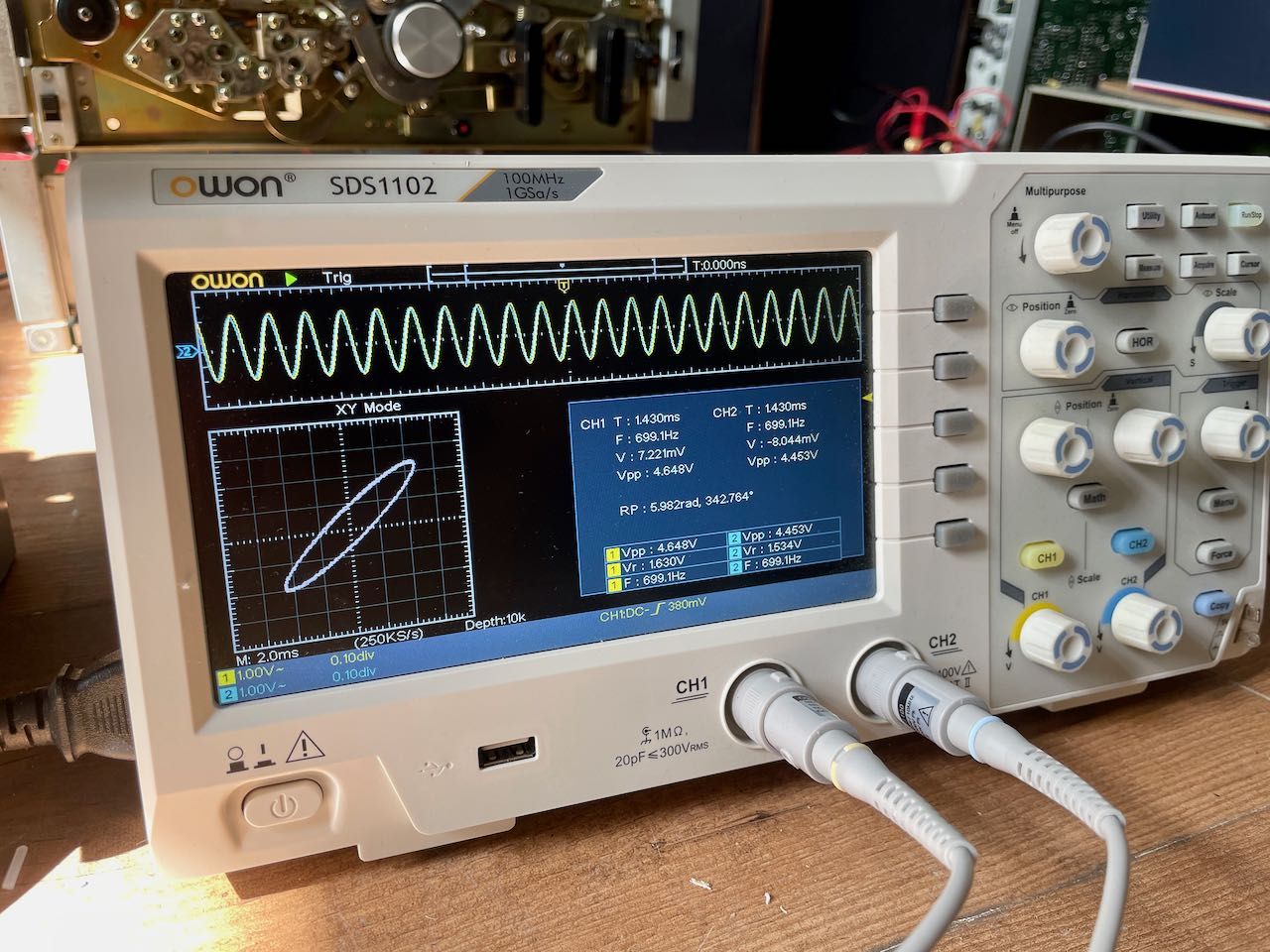

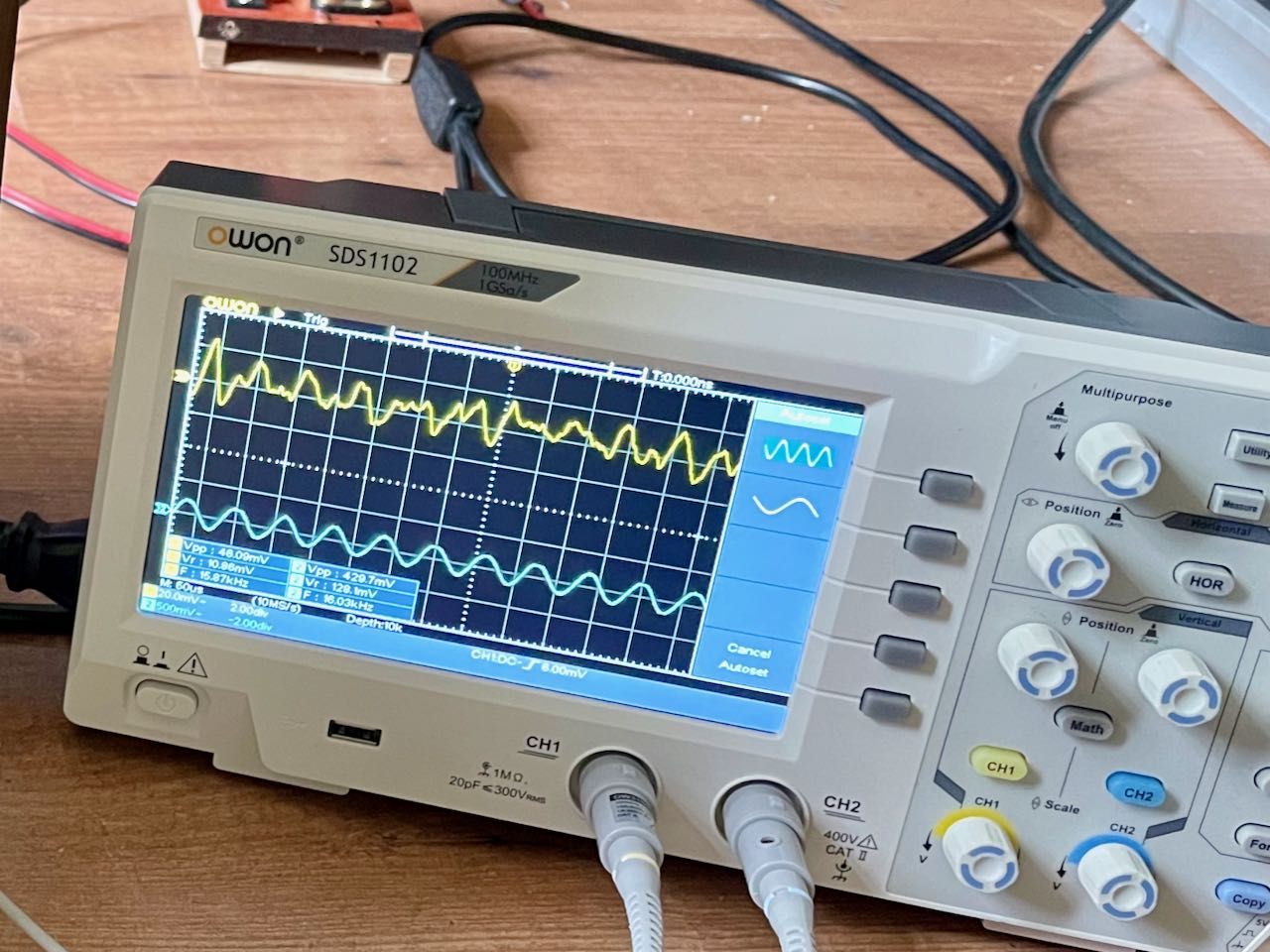

  10. 16kHz, 0dB -> Linker signaal is geen nette sinus. Via https://tapedeckforum.nl/index.php?board=2.0 er achter gekomen dat de kop waarschijnlijk versleten is. Vanaf zo'n 4kHz begint hij steeds minder strak weer te geven. Zie foto hiernaast/onder.

Eindoordeel:

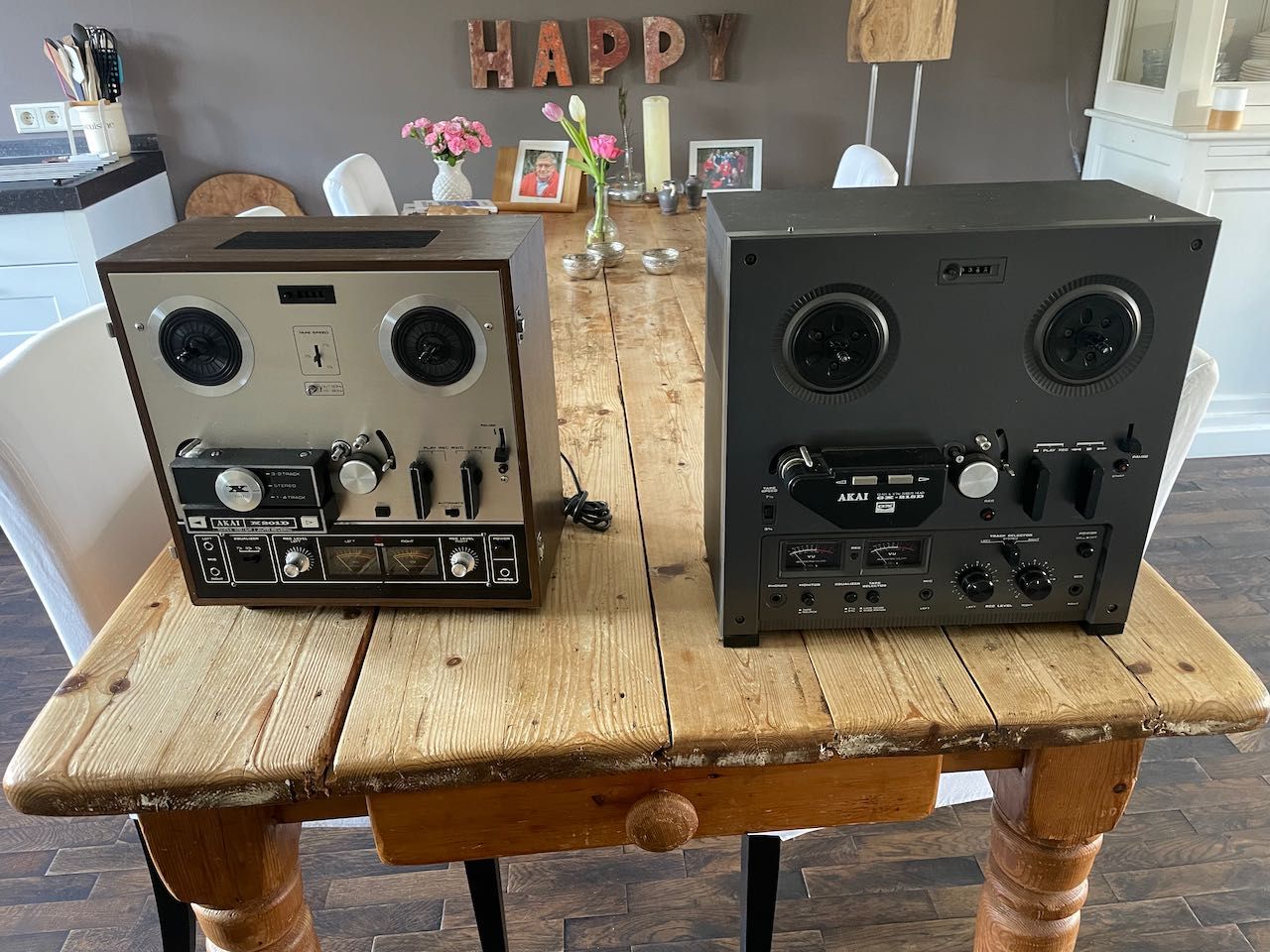

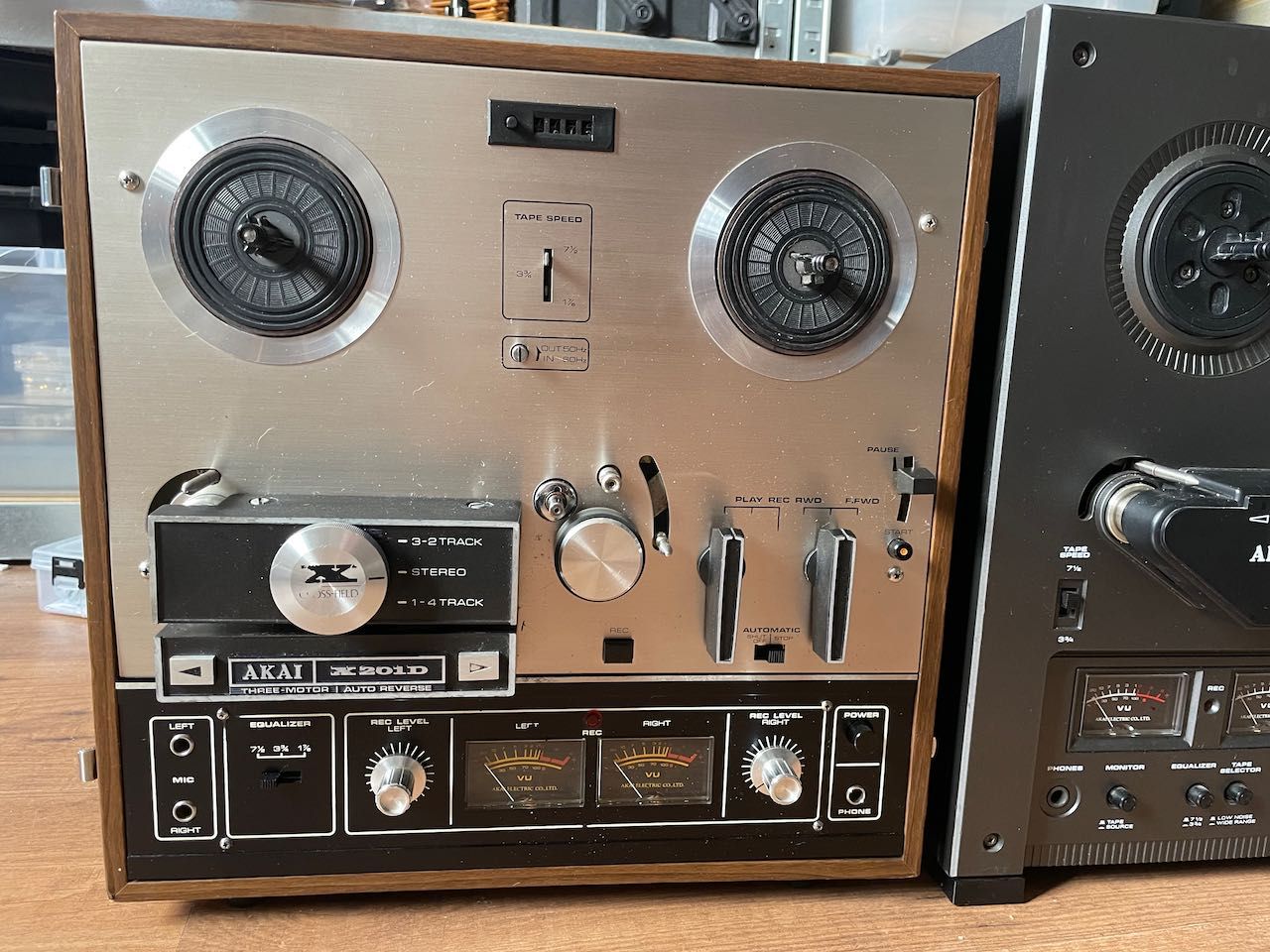

Deze prachtige autoreverse bandrecorder is geproduceerd tussen 1973 en 1977. Gezien de leeftijd is het natuurlijk geweldig dat met slechts een kleine reparatie deze Akai X201D weer speelt.

De hoogweergave wordt vanaf zo'n 4kHz steeds minder. Zoals door een Tapedeckforum forumlid beschreven komt dit waarschijnlijk  door slijtage van de koppen. Deze X201D is niet voorzien van de hoge kwaliteit glazen koppen.

Belangrijkste is dat deze oude jongen weer even mee kan en dat zijn eigenaar weer wat banden kan afdraaien.
