PHILIPS

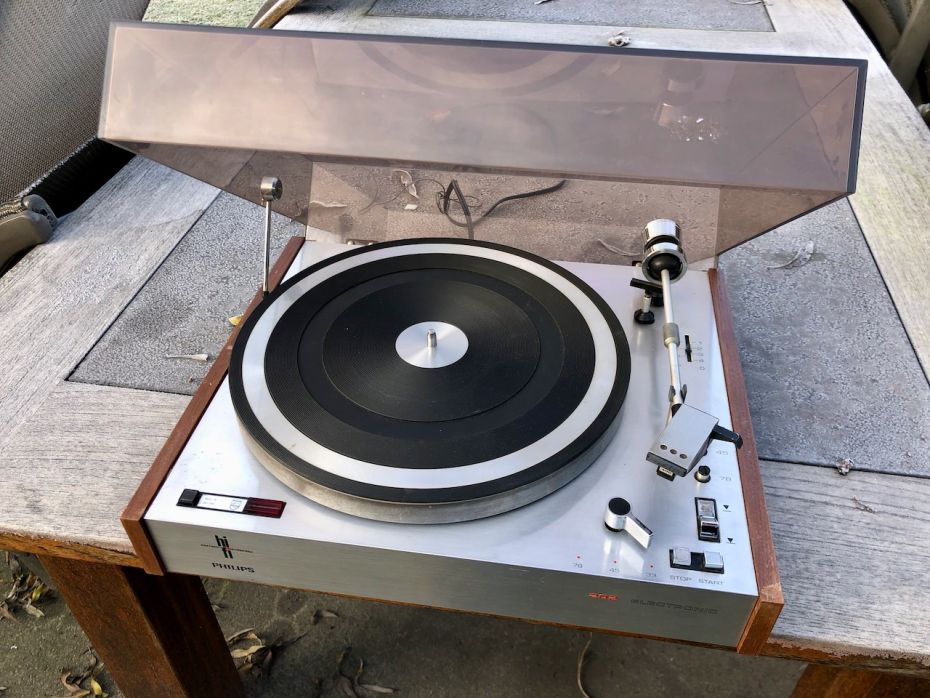

22GA202

Klacht:

Drie Philips 202 platenspelers die niks meer doen.

Diagnose:

  1. Drie stuks Philips 202.

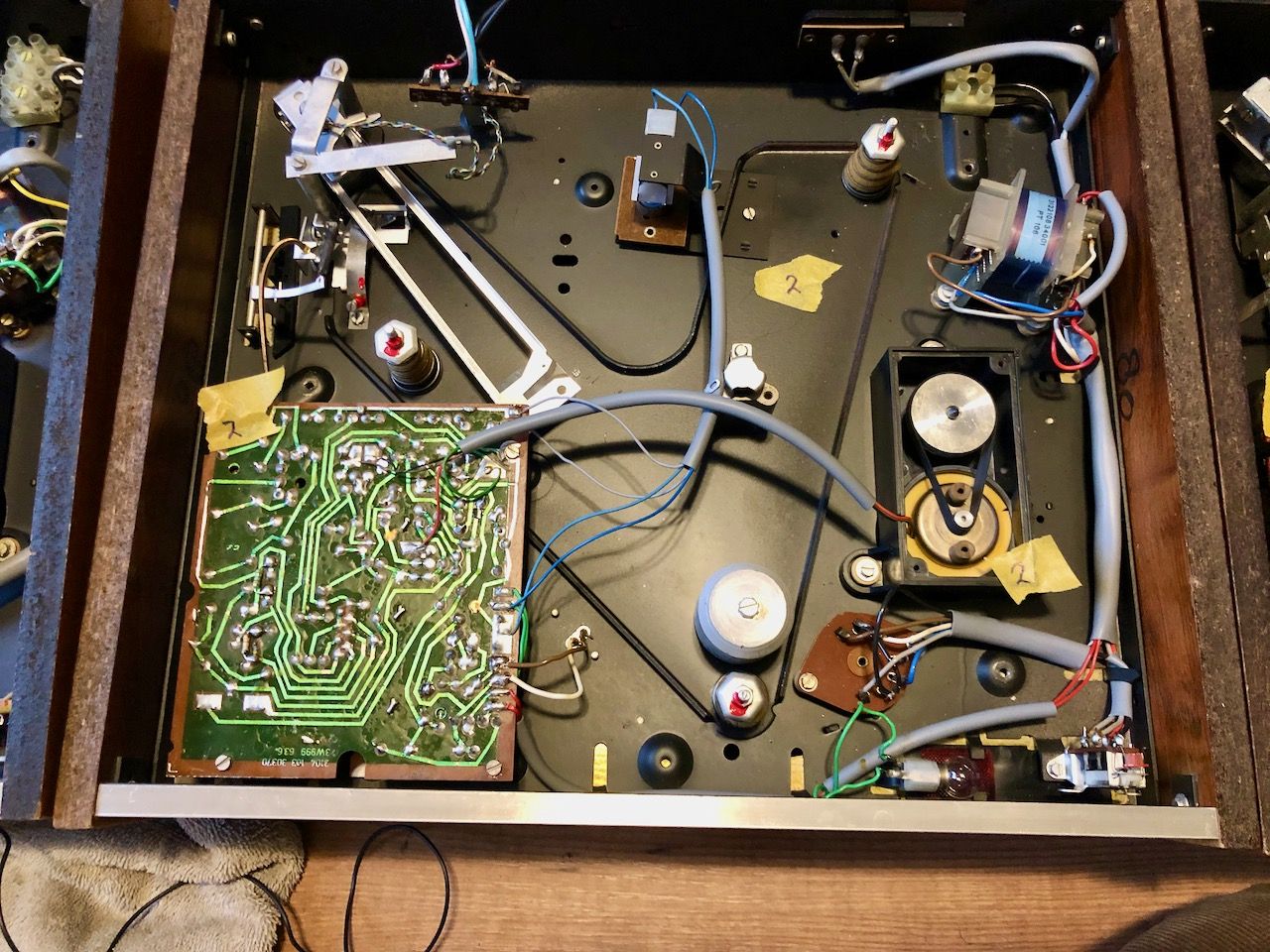

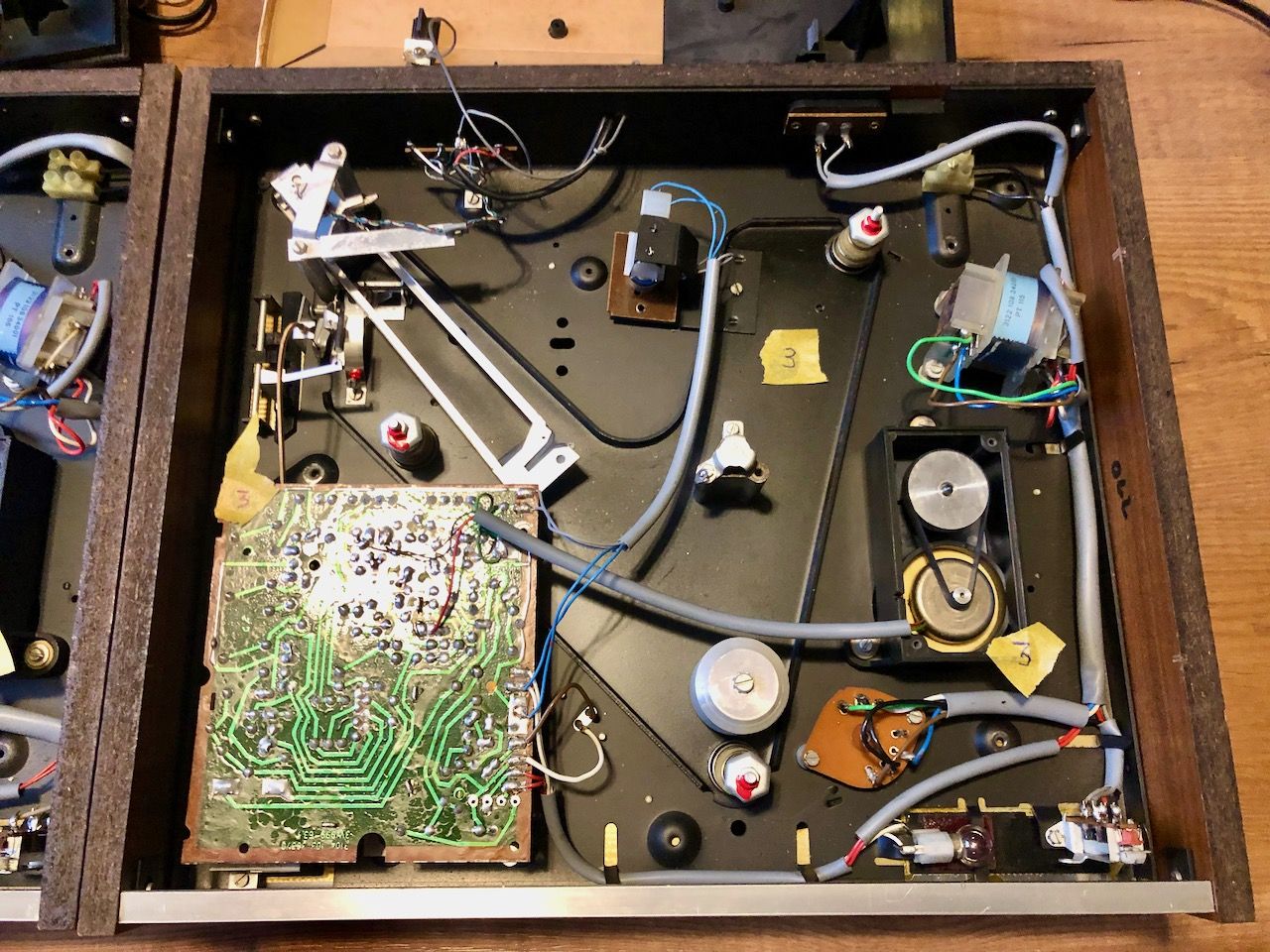

  2. Drie verschillende versies van deze Philips 202
  3. Verschillen zijn o.a.: Motor met 4 of 2 aansluitingen. Motor met ronde of platte snaar, 220v aansluiting met speciale steker of rechtstreeks, printontwerp is wisselend.
  4. Printontwerp versies: 3W999 63.2, 63.6 en 63.7

Reparatie:

  1. Contacten en potmeters gereinigd.
  2. Snaren van de motor  vernieuwd.
  3. Spanning afgeregeld op 9v
  4. Snelheid van de 33, 45 en 78 toeren opnieuw afgeregeld.

Ik vindt het ontwerp en de bereikbaarheid van de printplaat matig. Als je de print losschroeft vervalt direct de massaaansluiting. Hierdoor klopt er niks meer van de metingen. Ik kwam op een voedingsspanning uit van 18V, terwijl dit dus 9v zou moeten zijn.

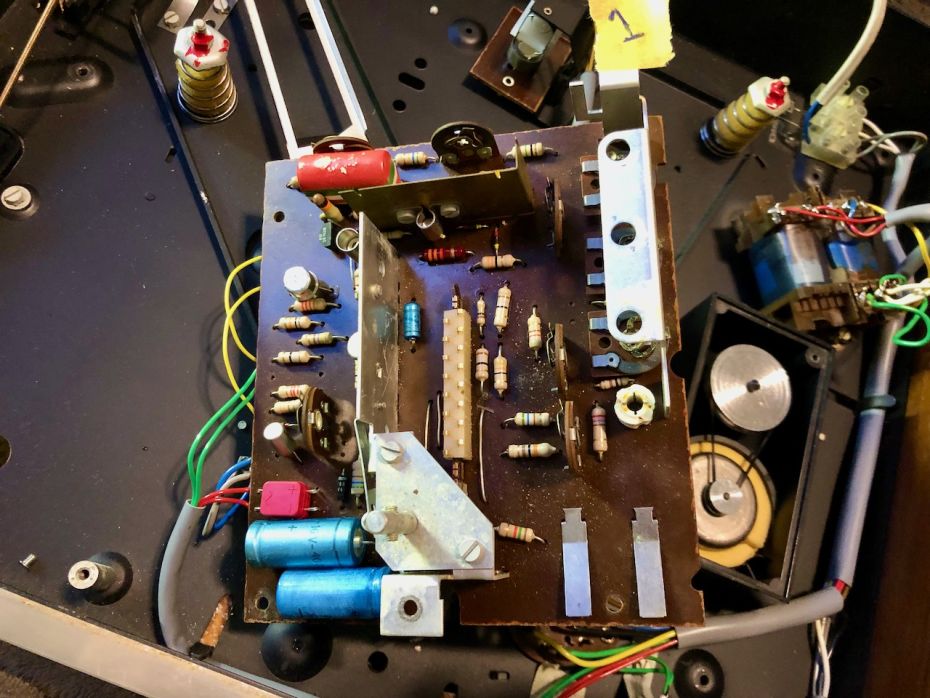

Ook het afregelen van de snelheid is erg omslachtig. Om de staande potmeters (grove afstelling) te kunnen instellen moet de gehele print losgemaakt worden zoals op de foto te zien. Om nu de snelheid te kunnen meten moet je alles weer in elkaar zetten. Is de snelheid nog niet goed dan moet je dit dus weer van voren af aan uitvoeren. Waarschijnlijk doe ik het fout en is er een handigere manier voor maar zo slim blijk ik dus niet te zijn.
