Bower & Wilkins
Zeppelin

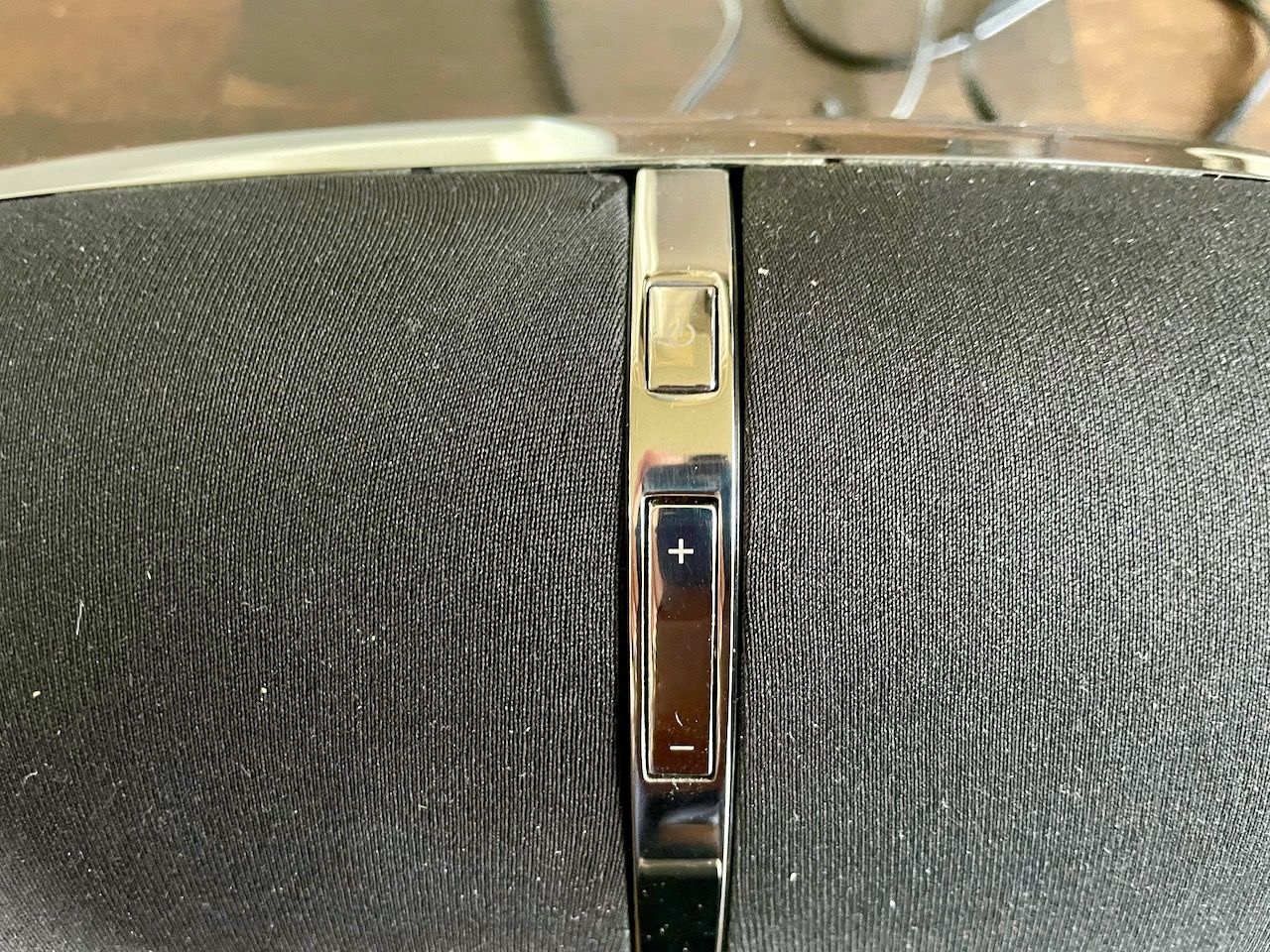

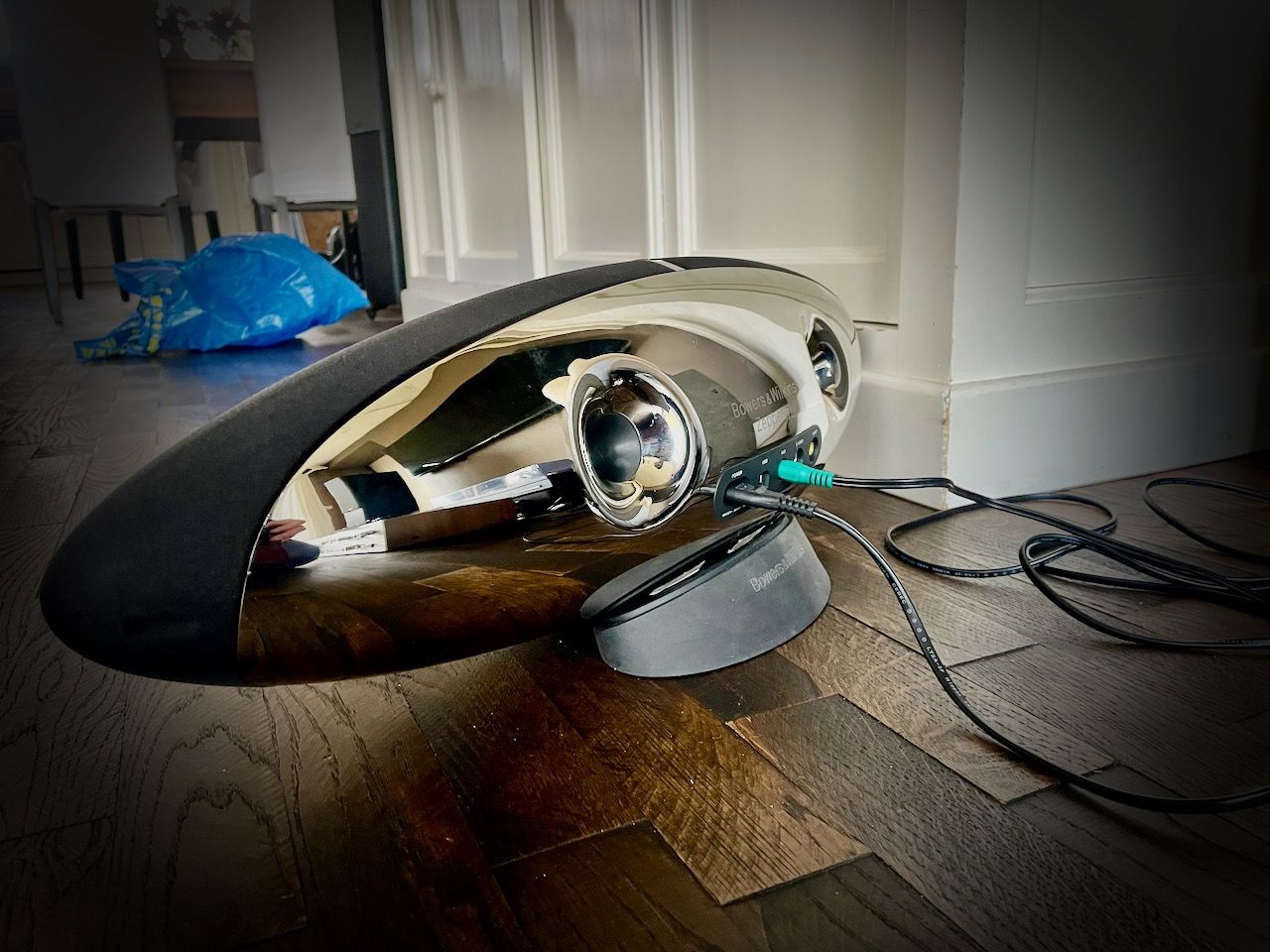

![B&W zeppelin openen](/templates/yootheme/cache/30/B&W_Zeppelin_repair_1-305a7307.jpeg)
Klacht:
Doet niks meer. Luide piep hoorbij bij muziekweergave.

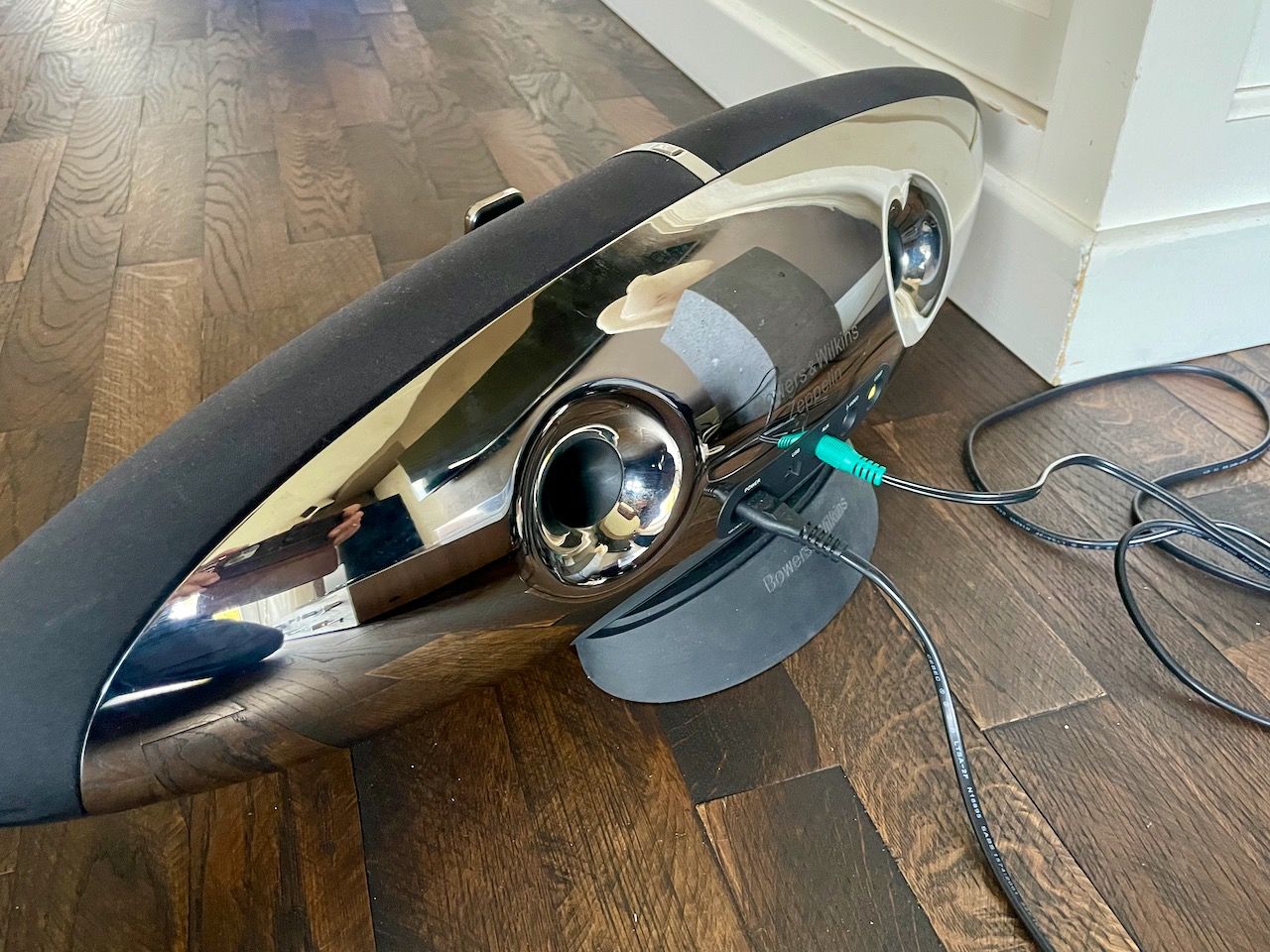

![B&W Zeppelin open](/templates/yootheme/cache/e6/B&W_Zeppelin_repair_4-e66273ae.jpeg)
Diagnose:

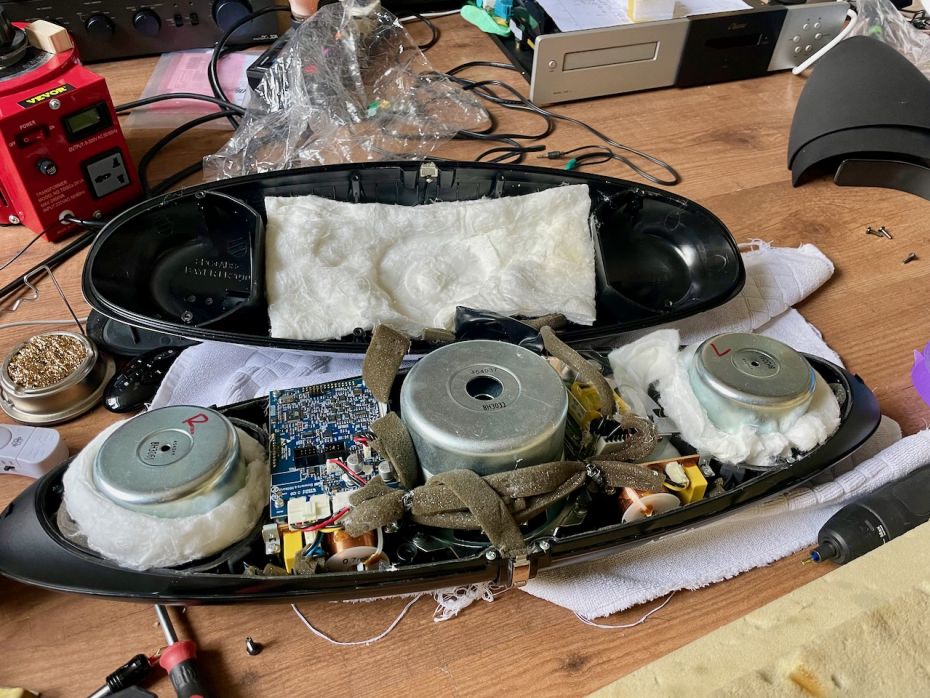

- Zeppelin is opgebouwd uit drie printplaten. De voeding, een DSP print en een eindversterker print.

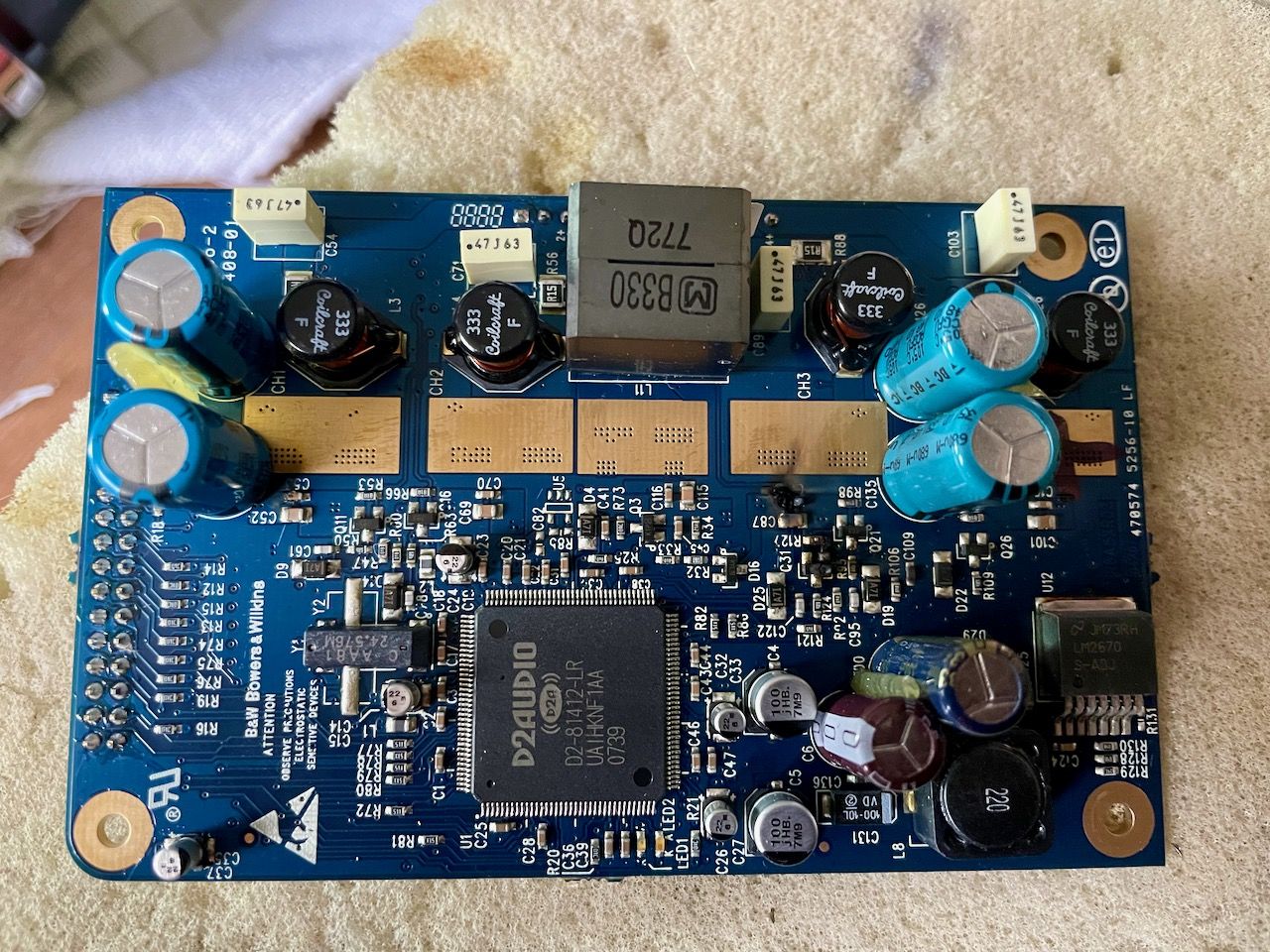

- Op basis van de op Internet beschreven klachten en oplossingen als eerste de voedingsprint onderzocht. De leel een defecte condensator te hebben maar na uitsolderen bleek hij toch goed.
- De DSP print is opgebouwd uit smd onderdelen en meten is daar vrijwel niet aan de orde.

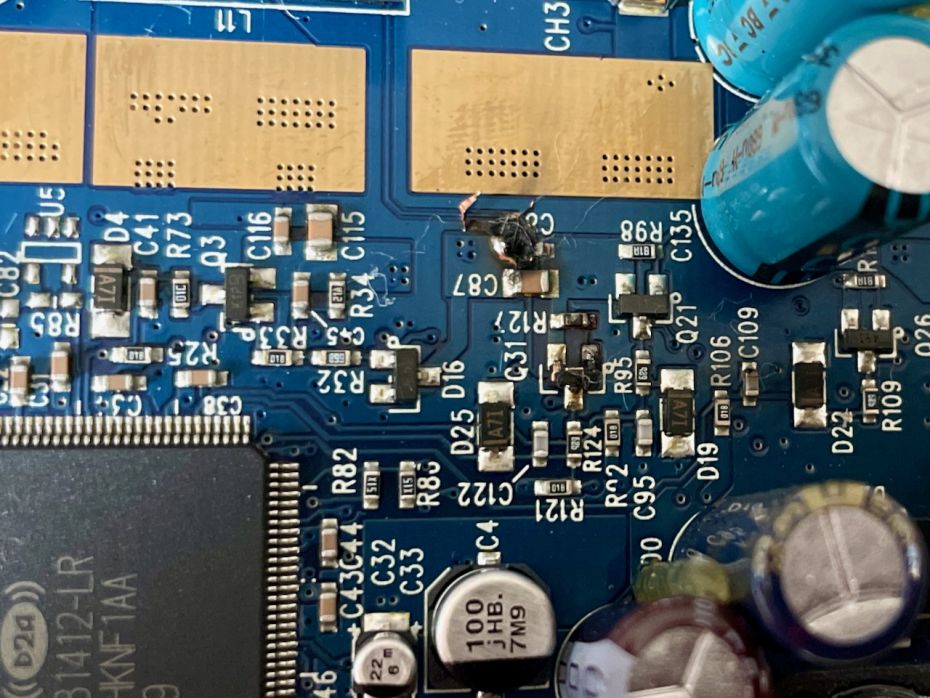

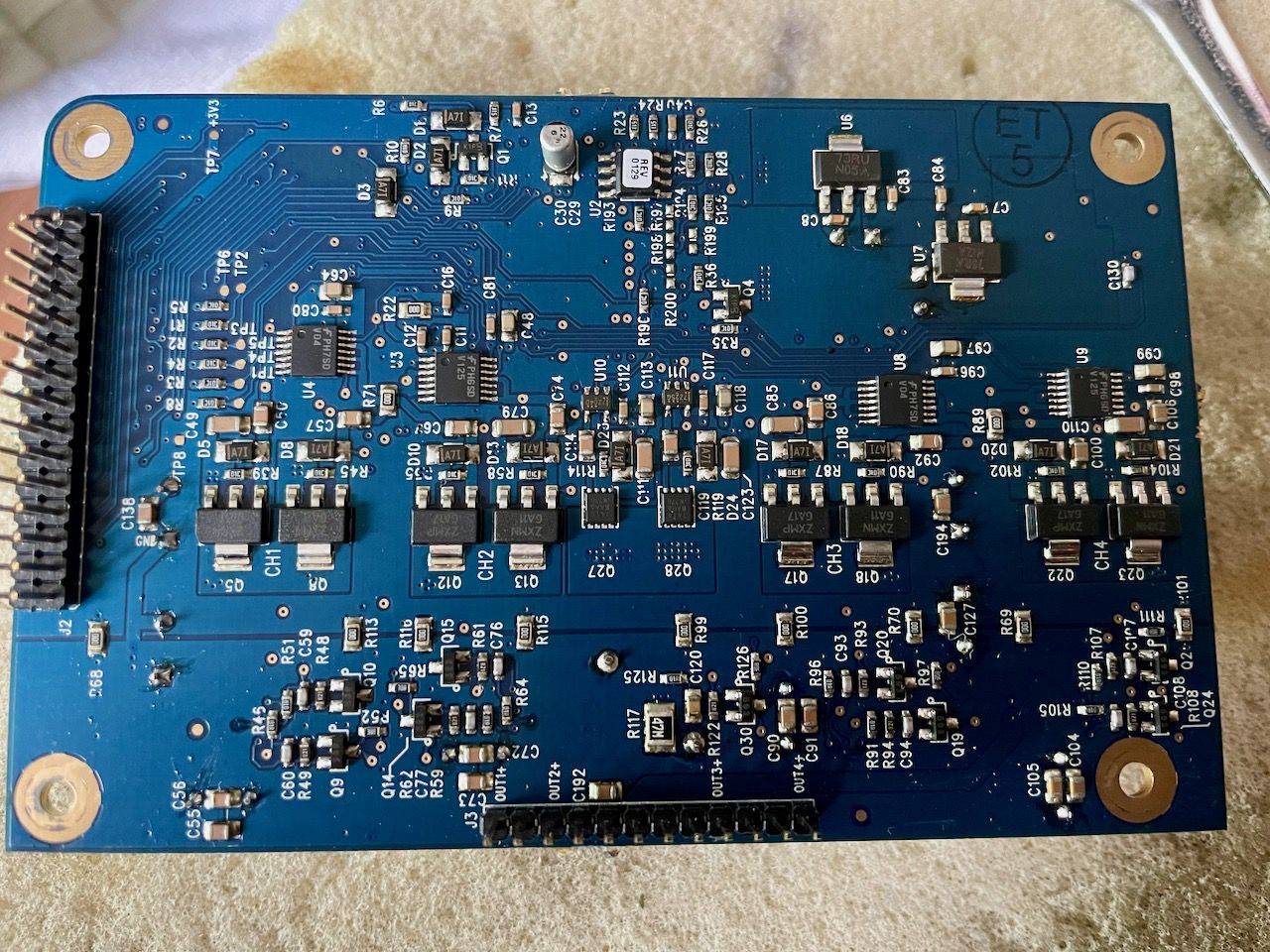

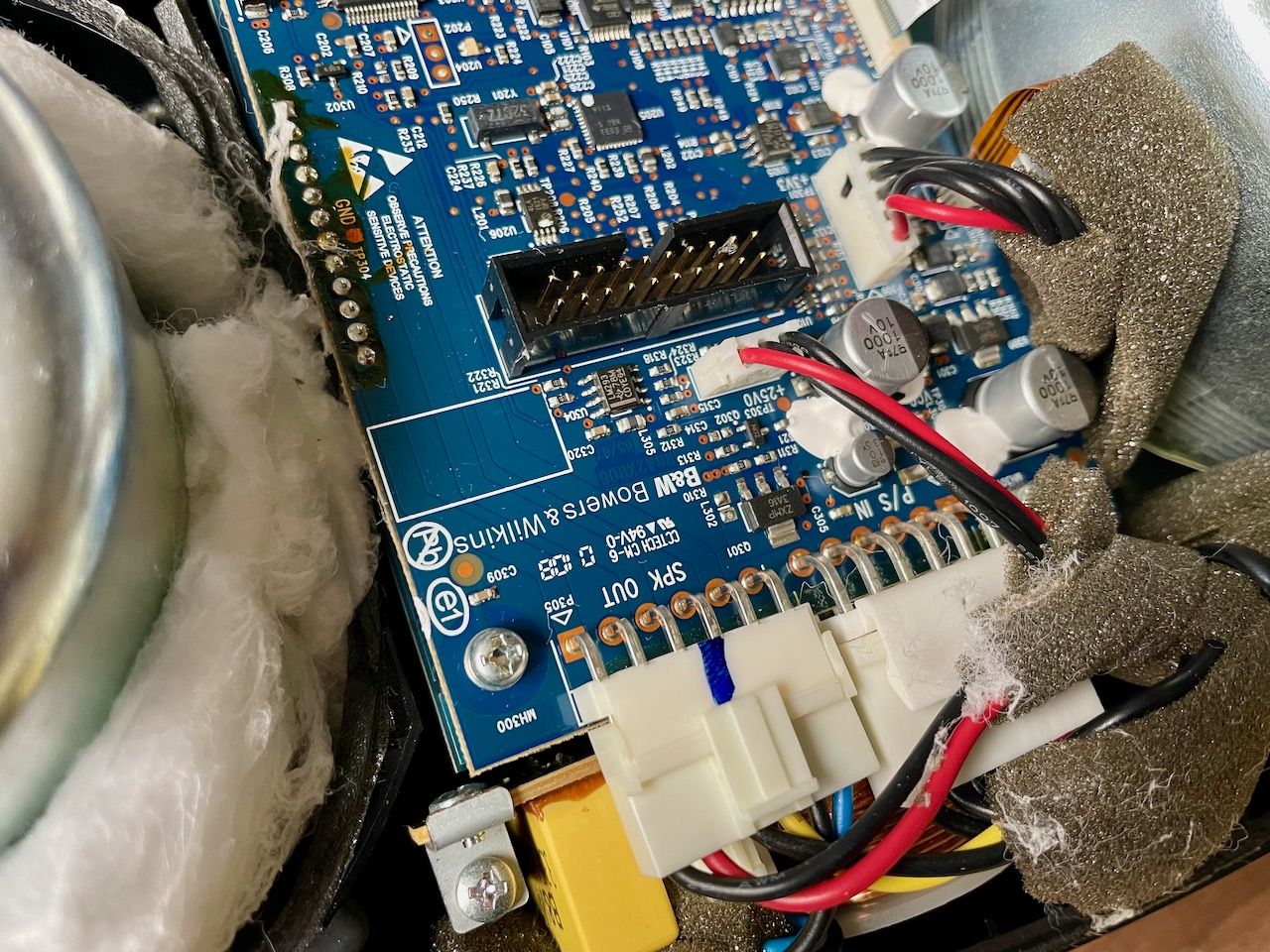

- De versterker print zit onder / aan de DSP print vast . Deze eruit gehaald en bekeken. Pas bij het maken van een foto van deze print viel mij de bandplekken op. Enkele smd onderdelen lijken doorgebrand te zijn en zelfs een printspoortje is losgekomen.

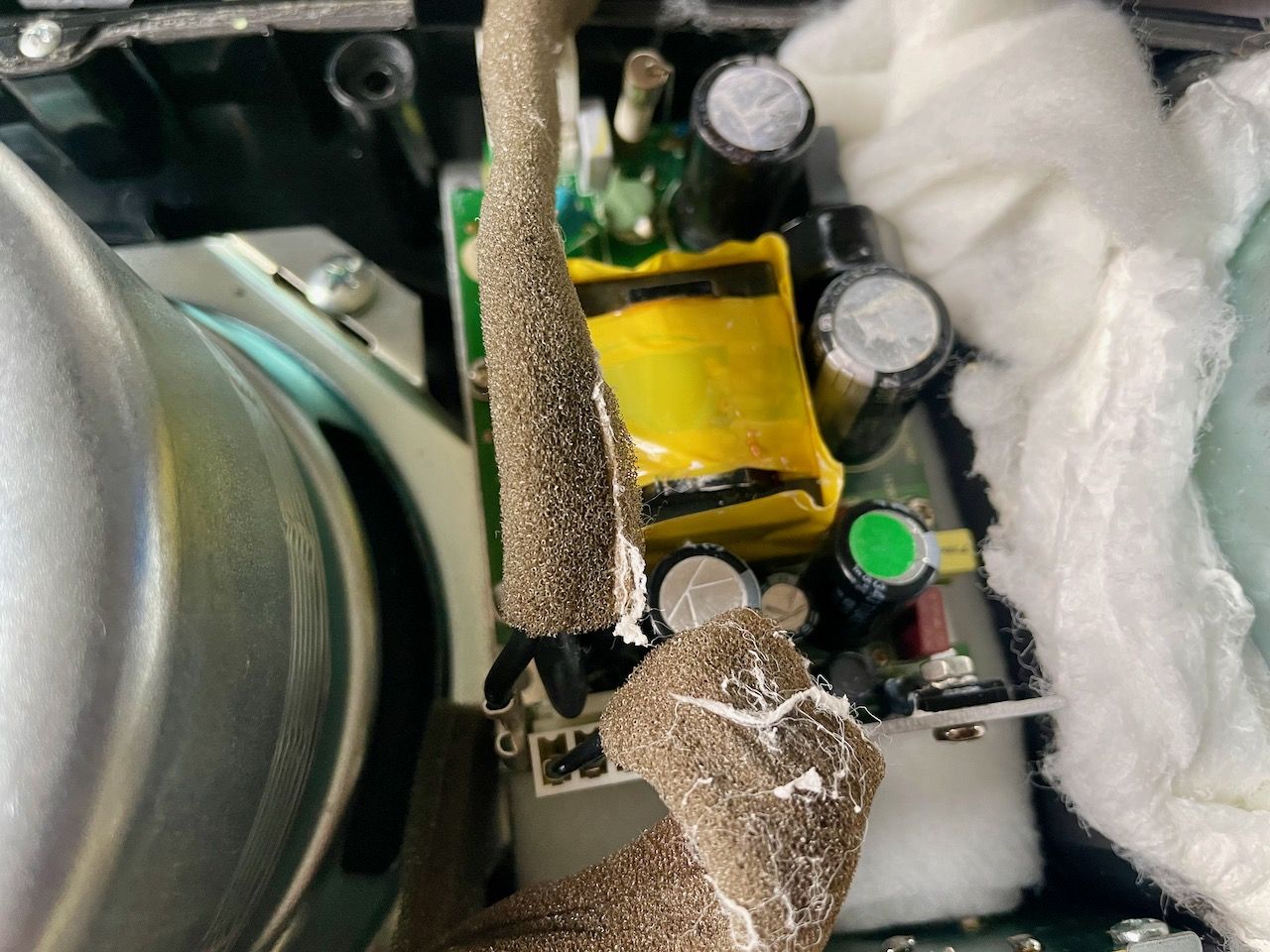

![Power Supply van de Zeppelin](/templates/yootheme/cache/6b/B&W_Zeppelin_repair_5-6bea8e4c.jpeg)
![](/templates/yootheme/cache/58/B&W_Zeppelin_repair_13-58d6ff8e.jpeg)
Reparatie:
- De voedings print bleek toch goed te werken en deze dus weer voorzien van de uitgesoldeerde condensator.

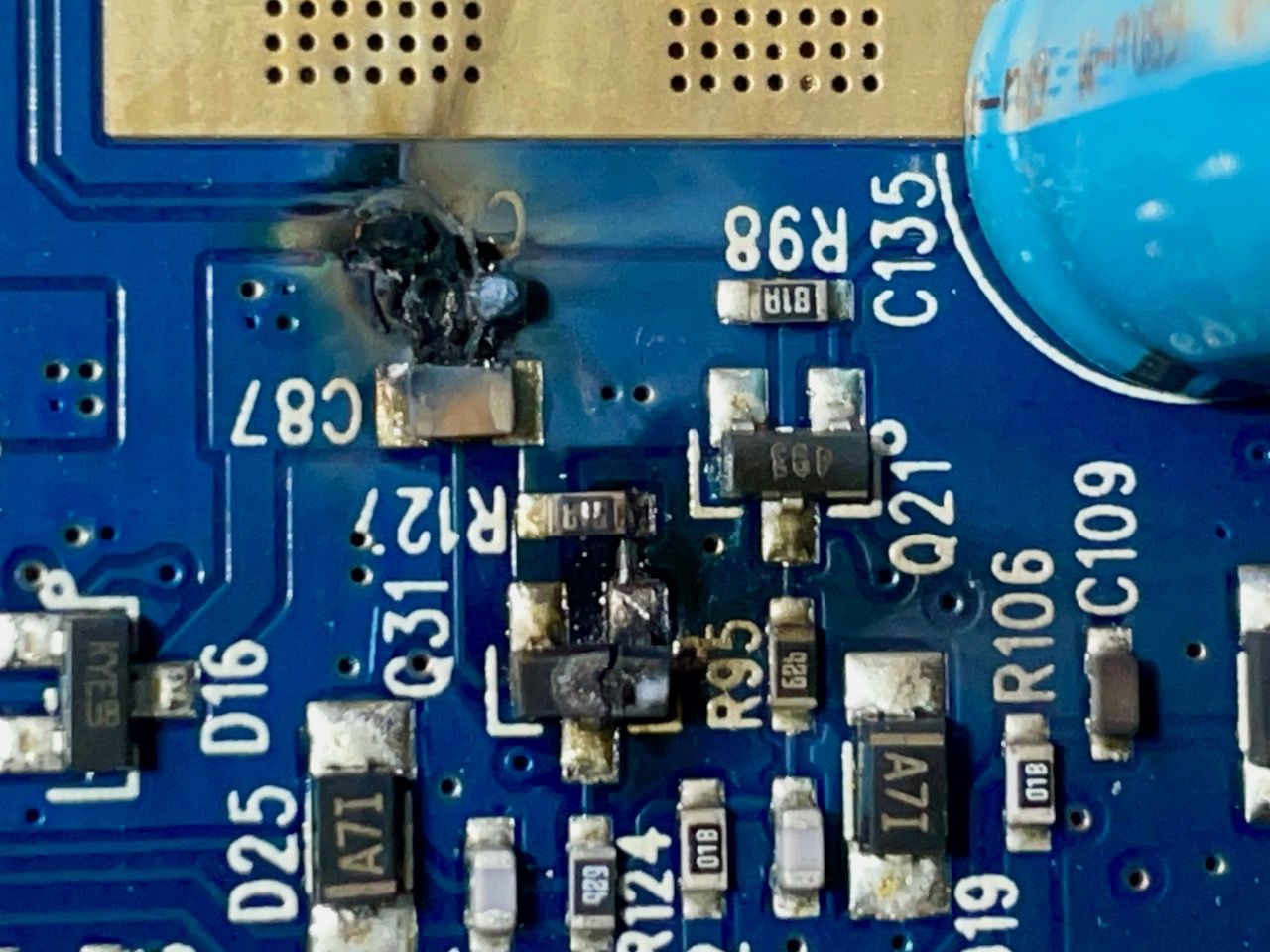

- De eindversterker print: Transistor Q31 en condensator C87 en C88? doorgebrand.

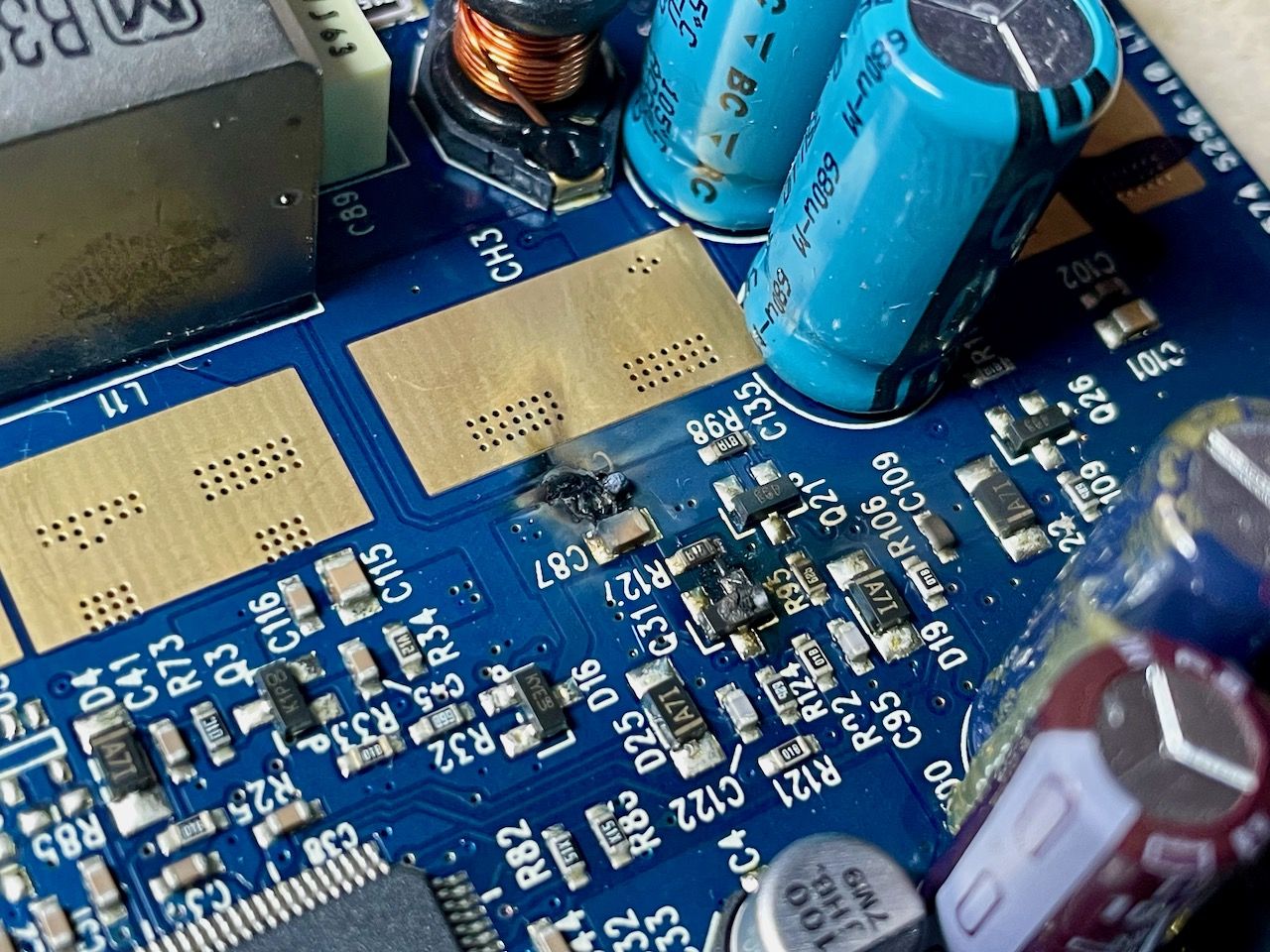

Het printspoortje naar deze C88 is los van de print gekomen. - Om te kijken of ik deze componenten zou kunnen plaatsen geb ik ze er eerst uitgehaald. Al snel bleek de print bechadigd te zijn.
- Het lijkt of iedere luidspreker door een tweetal transistoren wordt aangestuurd. Nu er eentje weg is zou het natuurlijk zo kunnen zijn dat de versterker weer gaat werken. Al zal het volume dan minder krachtig zijn.
- Nadat alles weer terug was geplaatst en de Zeppelin voorzien van spanning kwam er warempel geluid uit de speakers. De irritante piep was verdwenen. Wat een bijzondere reparatie!
Eindoordeel:
De B&W Zeppelin is een iconische luidspreker met een docking station voor een iPod of iPhone met de 30polige connector.

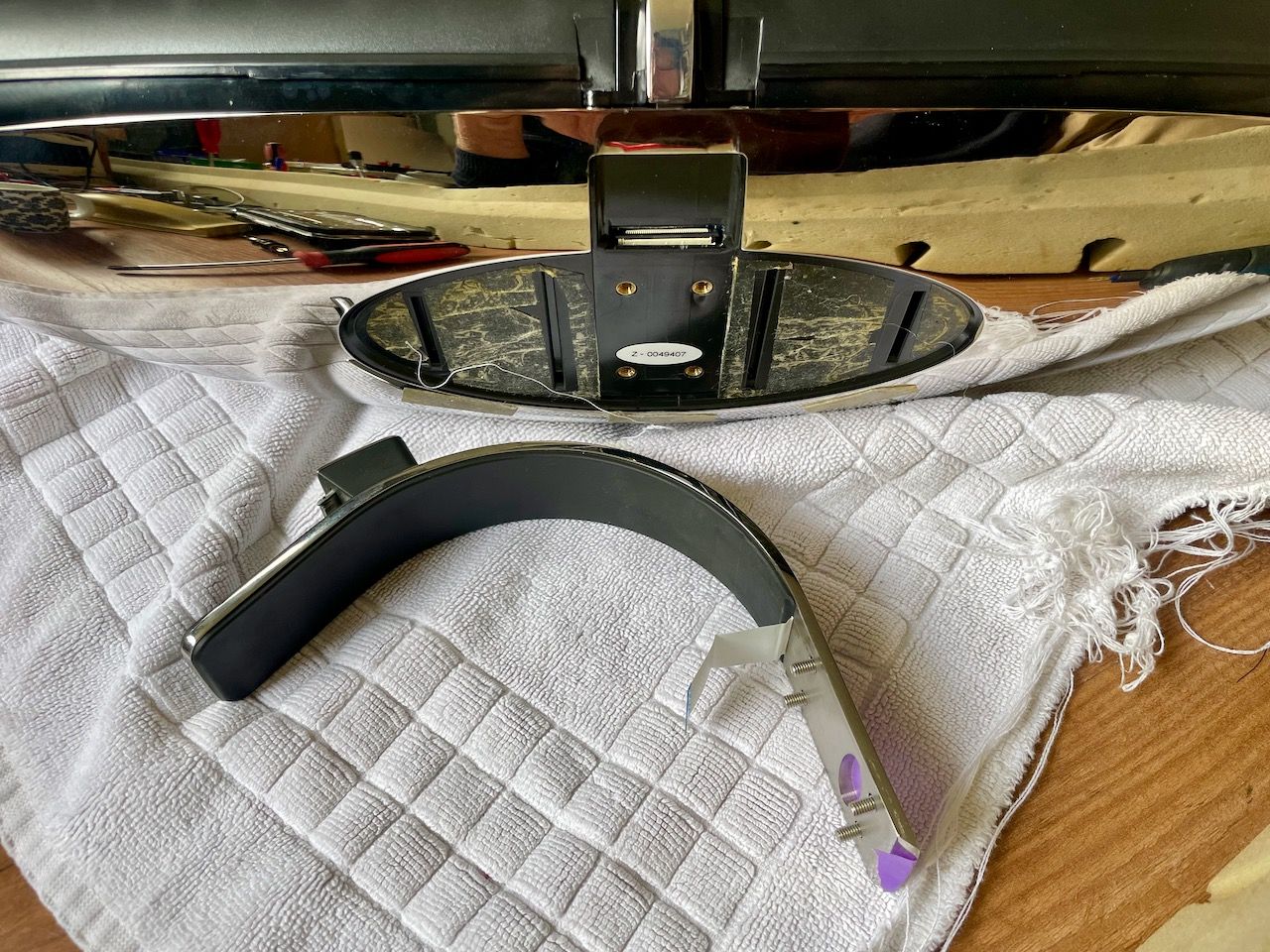

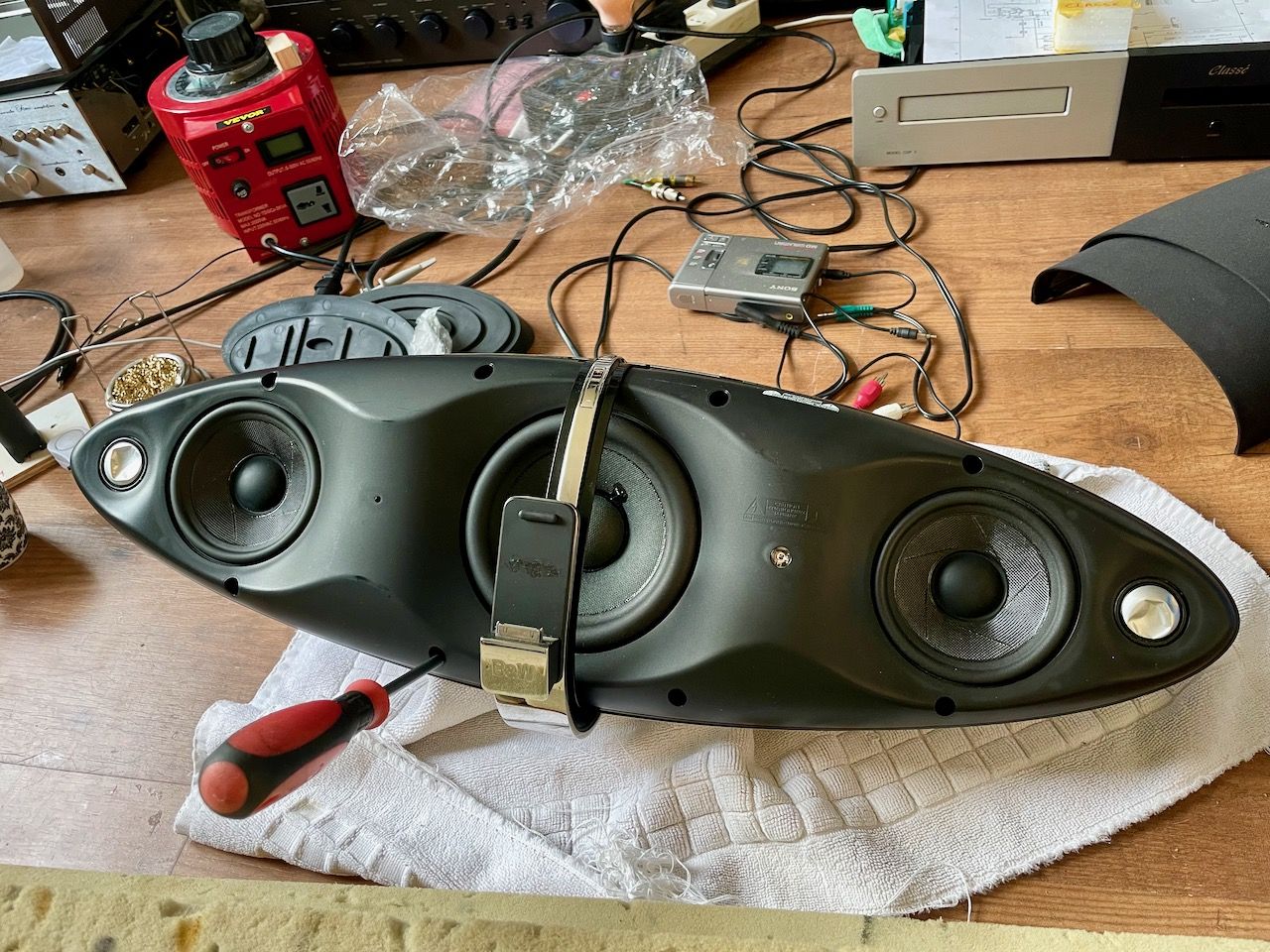

De opbouw van de speaker is bijzonder slim. De twee zwarte kappen vóór de luidsprekers schuif je met een kliksysteem los van de behuizing. Hierna zijn de 8 schroefgaten zichtbaar en is de kunststof behuizing in tweeën te delen. De voorkant met de luidsprekers en printplaten en de achterkant met de aansluitingen/ingangen.
Na de “enorme” reparatie kon ik de speaker beluisteren zonder de ellendige piep. Voor mij de eerste keer dat ik een Zeppelin in het echt hoorde. Bower en Wilkins heeft een bijzonder knap stukje techniek neer weten te zetten met deze Zeppelin. Een harmonisch geluid met een duidelijk links-rechts weergave. Om dit te bereiken hebben ze gebruik gemaakt van een DSP systeem die links en rechts nog verder uit elkaar kan leggen.
Het repareren door één transistor te verwijderen moet natuurlijk wel een negatief effect hebben op de weergave dacht ik. Bij zacht en normaal volume klinkt deze speaker heel goed. Bij hoog volume is het echter niet zo strak en mooi meer. Maar deze inmiddels op leeftijd zijnde prachtige creaties hoeft ook niet meer zo hard. Behandel hem/haar/het met waarde.
Al met al weer een geweldig project aan te mogen werken.
