PIONEER
SX-300
![Pioneer SX-300 reparatie](/templates/yootheme/cache/e4/Pioneer_SX-300_receiver_service-cleaning_2-e4c8eb9a.jpeg)

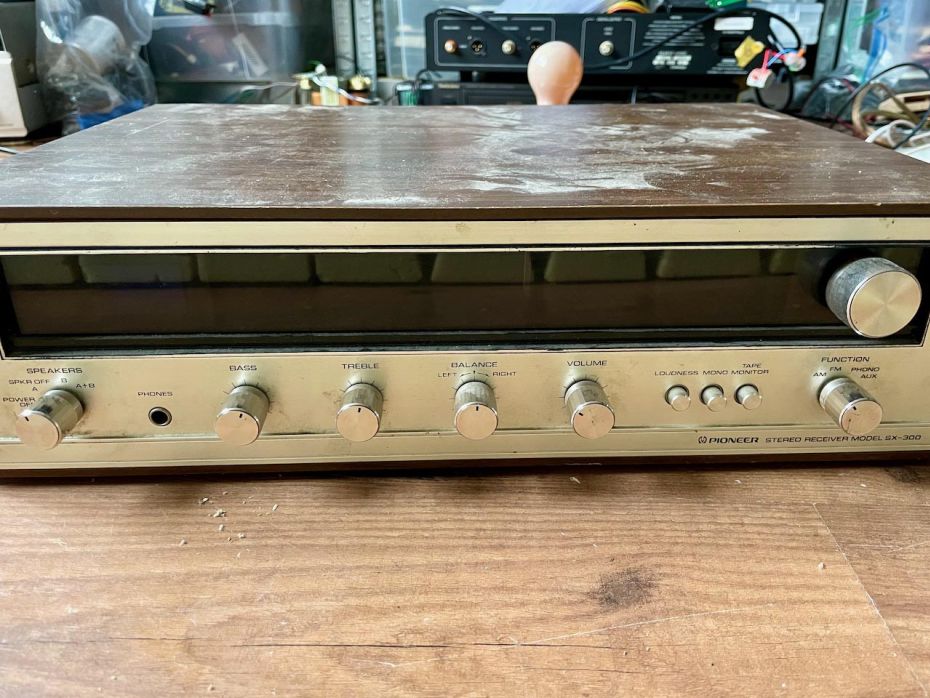

Klacht:
Doet niks meer.
![Verlichting 8volt schaalverlichting buislamp](/templates/yootheme/cache/0d/Pioneer_SX-300_open-0d116190.jpeg)
Diagnose:
- Stoffig en vies
- Zekeringen defect.
- Schaalverlichting werkt maar voor 50%
- ALLE, echt alle schakelaars en potmeters kraken!
- Eindversterker heeft defecte condensatoren.
![Nieuwe condensatoren](/templates/yootheme/cache/38/Pioneer_SX-300_receiver_service-cleaning_19-387909d3.jpeg)
![Nieuwe condensatoren in deze Pioneer](/templates/yootheme/cache/4e/Pioneer_SX-300_receiver_service-cleaning_21-4e8f89cd.jpeg)
Reparatie:
- Zekeringen vervangen en met de Triac de receiver onder spanning gezet. Geen vreemd hoog vermogen. Lijkt dus goed te gaan.

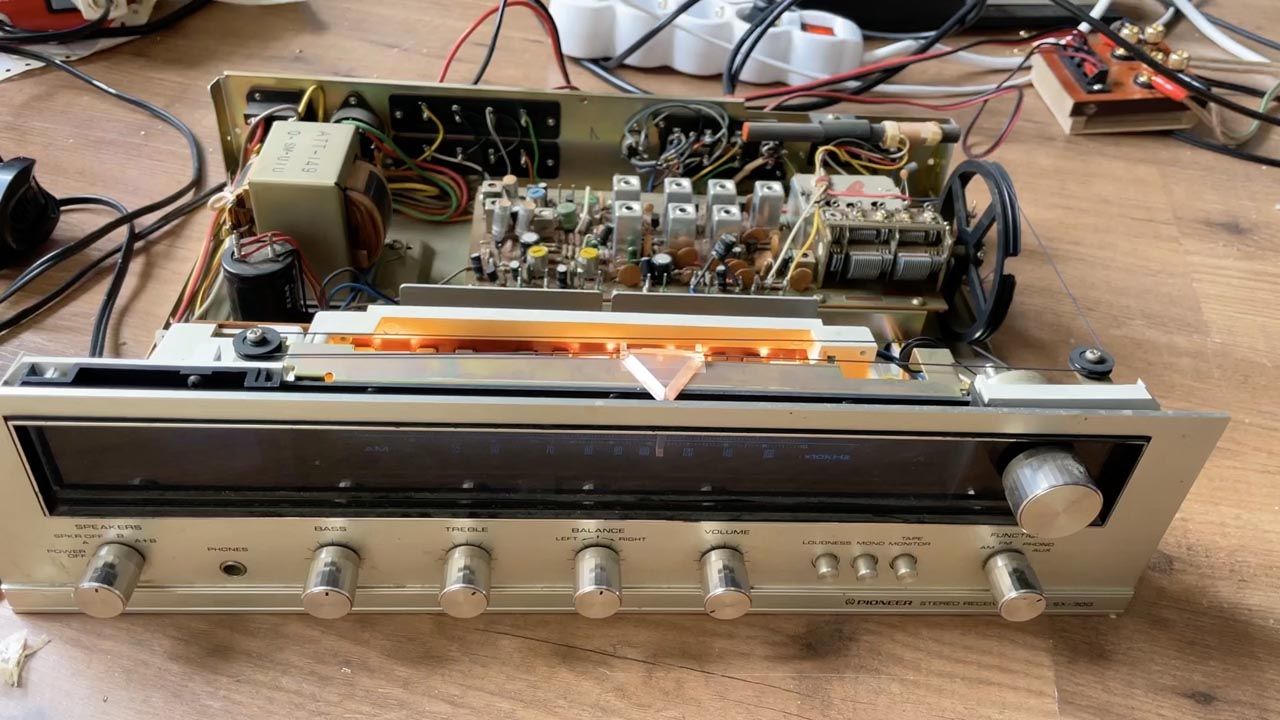

- Van de 8volt buislampjes zijn er enkel defect. Deze vervangen.
- Alle condensatoren van de eindversterker uitgesoldeerd en nagemeten. Grote verschillen en hoge ESR.

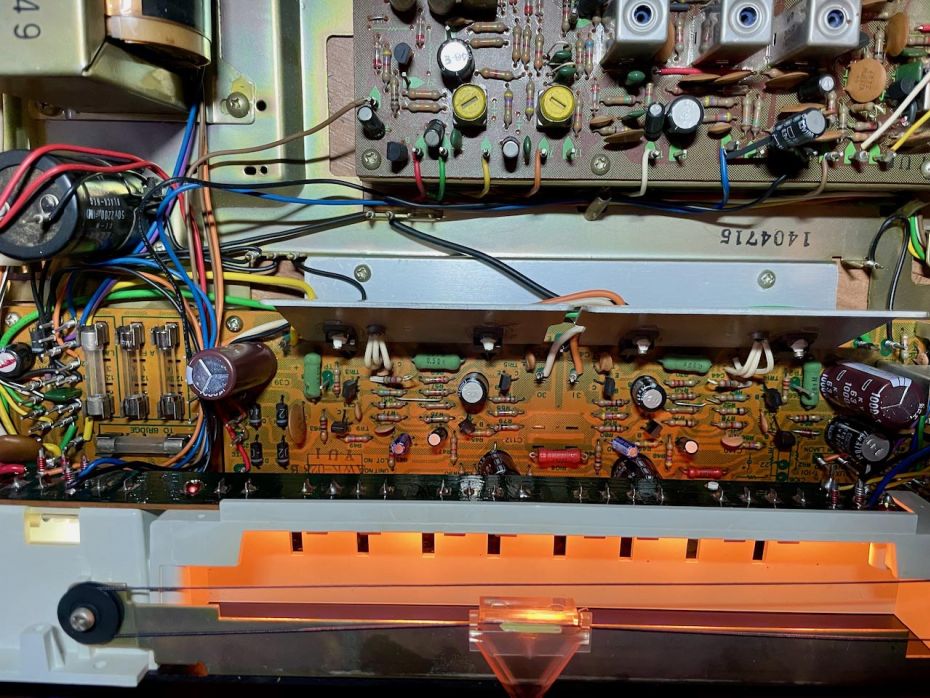

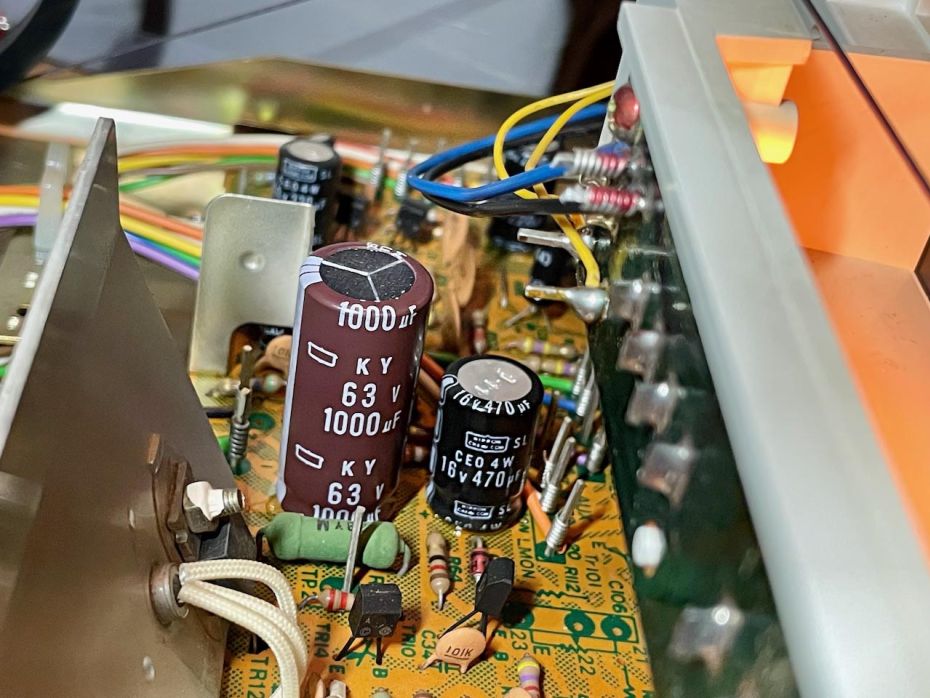

- Alle condensatoren van de eindversterker vervangen door hoogwaardige Panasonic versies.
- De schakelaars en potmeters veelvuldig gereinigd met Deoxit en daarna nagemeten. Werken weer zoals het hoort.
- De gefineerde kap van de versterker was erg vies en beschadigd. Deze geschuurd en opnieuw in de bijenwas gezet.
- De receiver had geen pootjes meer. Slecht voor de afvoer van warmte en dus nieuwe pootjes onder gezet.
- Transformator verzet van 220V naar 240V. Deze kan er weer voor jaren tegenaan.
Eindoordeel:
Van een lelijk eendje is deze prachtige Pioneer SX-300 receiver weer als nieuw. Deze mooie receiver werd tussen 1973 en 1976 geproduceerd. De donkere balk met daarachter de radio frequentieschaal en de verlichting geven hem in de “uit” stand iets mysterieus. Eenmaal de knop van off naar on gezet wordt deze balk prachtig verlicht door de aanwezige buislampjes. Schakel je de ingang van AUX of PHONO naar FM dan wordt de signaalsterkte zichtbaar met een zacht blauwe verlichting. Wat waren de receivers toch mooie ontwerpen!
Zowel de AUX, FM als Tape ingangen klinken erg mooi. Ondanks zijn bescheiden vermogen van zo’n 8 watt zal je de volumeknop nooit ver hoeven open te draaien.
De PHONO ingang is onverwacht van goede kwaliteit. Heerlijk om hier je platen mee te draaien.
Hoe klinkt deze Pioneer SX-300?
Waarschijnlijk door de toepassing van een uitgangscondensator klinkt dit pareltje ook echt als een pareltje. Lekker warm en aangenaam maar nooit boekerig of schel.
Kooptip? Jazeker!
