AUDIOPHONICS
PGA TA2022
![](/templates/yootheme/cache/cc/AUDIOPHONICS_PGA-TA2022_versterker_10-cc44f559.jpeg)
Klacht:

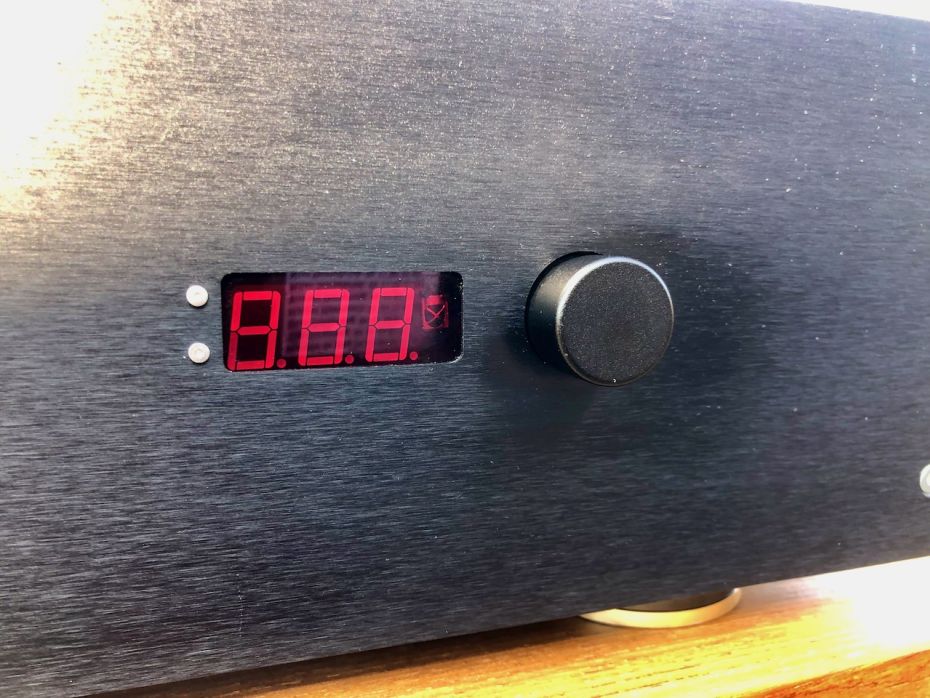

- De (digitale)volumeknop werkt niet goed.
- Ingang nummer 4 werkt niet
- Twee pootjes missen
![](/templates/yootheme/cache/da/AUDIOPHONICS_PGA-TA2022_versterker_17-da1c0875.jpeg)
Diagnose:
- De volumeknop is een puls encoder potmeter met drukschakelaar. De puls wordt niet regelamtig afgegeven.
- Ingang vier is niet aangesloten op de voorversterker
![](/templates/yootheme/cache/e5/AUDIOPHONICS_PGA-TA2022_versterker_21-e55024d6.jpeg)
Reparatie:
- Encoder puls potmeter uitgesoldeerd en geopend. Contacen gereinigd en getest. Volume en ingangsselectie werken weer goed

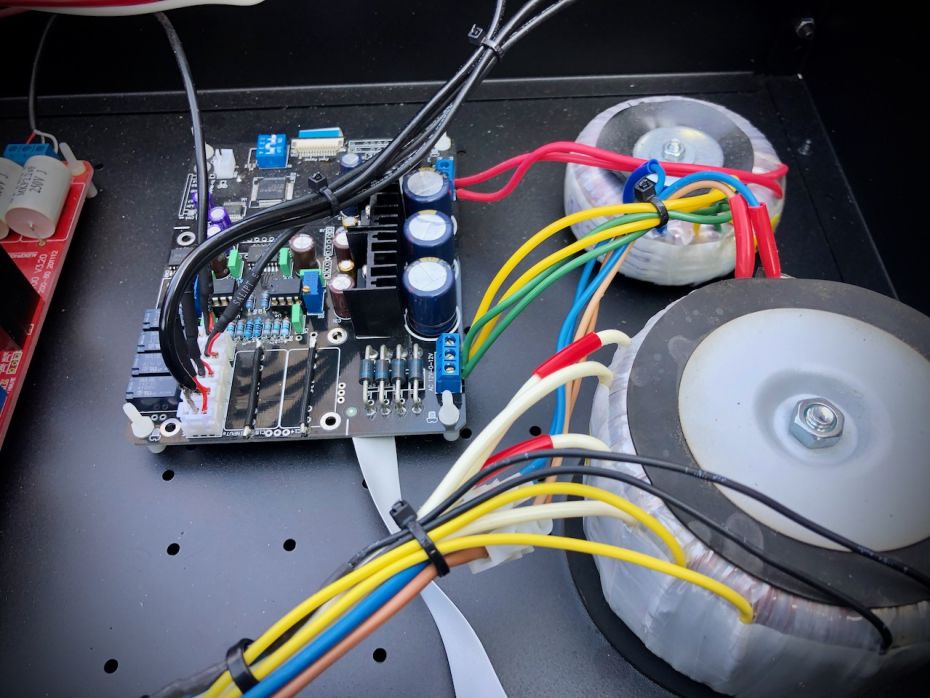

- Ingang nummer vier voorzien van een connector en aangesloten op voorversetrker board.
- Vier nieuwe (Denon) poten gemonteerd
Eindoordeel:

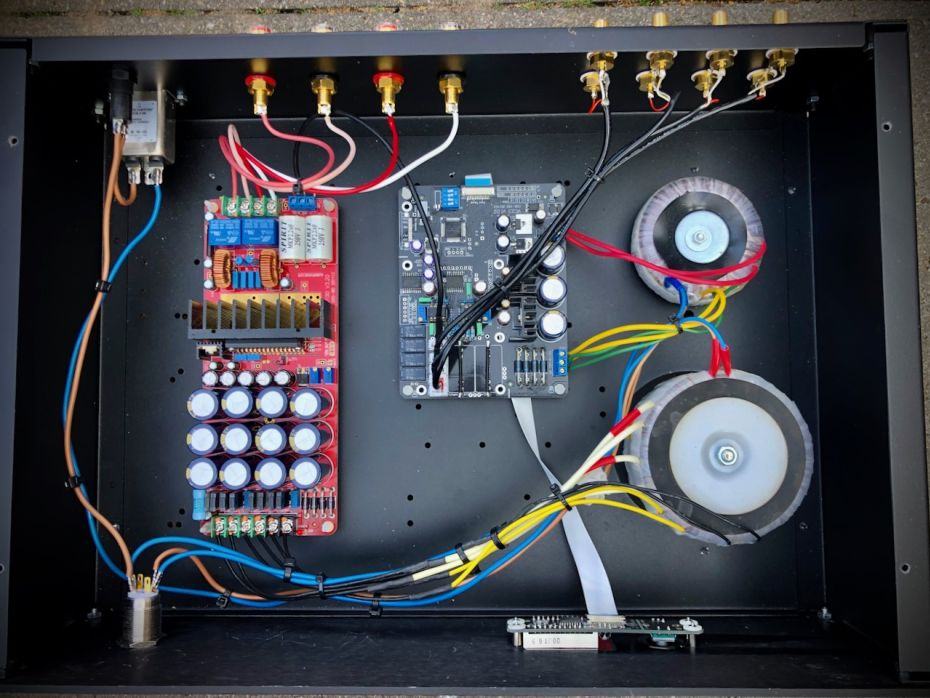

Deze PGA TA2022 klasse D versterker is een prachtige zelfbouw kit van de leverancier AUDIOPHONICS. De kit is rond 2012 aangeschaft en geheel volgens de norm opgebouwd. Opvallend is de hoge kwaliteit aan onderdelen. Een mooie voorversterker met relais gestuurde ingangsselectie. Twee hoogwaardige ringkern transformatoren en een prachtige Class D eindversterker. Deze eindversterker heeft 12 stuks 1200uF Elco’s en twee hoogwaardige MKP Condensatoren. Een goede luidsprekerbeveiliging en 90 echte Watt’s versterking.
Enkele kenmerken:
- Enclosure with aluminum front 3mm Black
- Operation with ON / OFF button illuminated with a Blue Halo
- Signal input on 24k gold-plated RCA headers
- Outputs on HP High Quality 24k Gold plated terminals and accepting cables of large cross section, as well as forks and banana plugs
- IEC anti-interference power connector with built-in EMI filter Capacitors
- Panasonic FC 12x1200μF & MKP
- Inputs: 4 stereo RCA input
- Control: input selection and volume control
- Output Power per Channel: 60W / 8Ω (0.1% THD + N) 90W / 4Ω (0.1% THD + N) ²
- Total Harmonic Distortion Rate: 0.015% at 45W 8Ω 0.015% to 70W 4Ω
- Intermodulation Distortion Rate (SMPTE): 0.10% to 25W 4Ω
- Dynamic Range: 102dB
- Yield: 92% to 88W / 8Ω 87% at 125W / 4Ω Power
- Supply: 150VA Toric Transformer (2 x 24V + 9V + 12V)
- Dimensions:435 x 300 x 120 mm (L x W x H)
- Weight:7.2 kg
Klank:
Class D versterkers winnen steeds meer terrein. De eerste generatie was voornamelijk bedoelt als hoog rendement (auto) versterker waarbij de kwaliteit van onderschikt belang was. Inmiddels zijn er prachtige klasse D versterkers ontwikkeld en hebben de grote merken ook mooie versterkers in hun assortiment. Deze zelfbouw Audiophonics is een mooi voorbeeld van hoge kwaliteit tegen een lage prijs. De complete set had een prijs van €350. De versterker klinkt totaal niet zoals ik had verwacht. Ik had een koud en digitaal geluid verwacht maar werd aangenaam verrast door zijn muzikaliteit. Hij klinkt strak, muzikaal, helder, eerlijk en zelfs warm. Een aanrader!!
