Moth
30

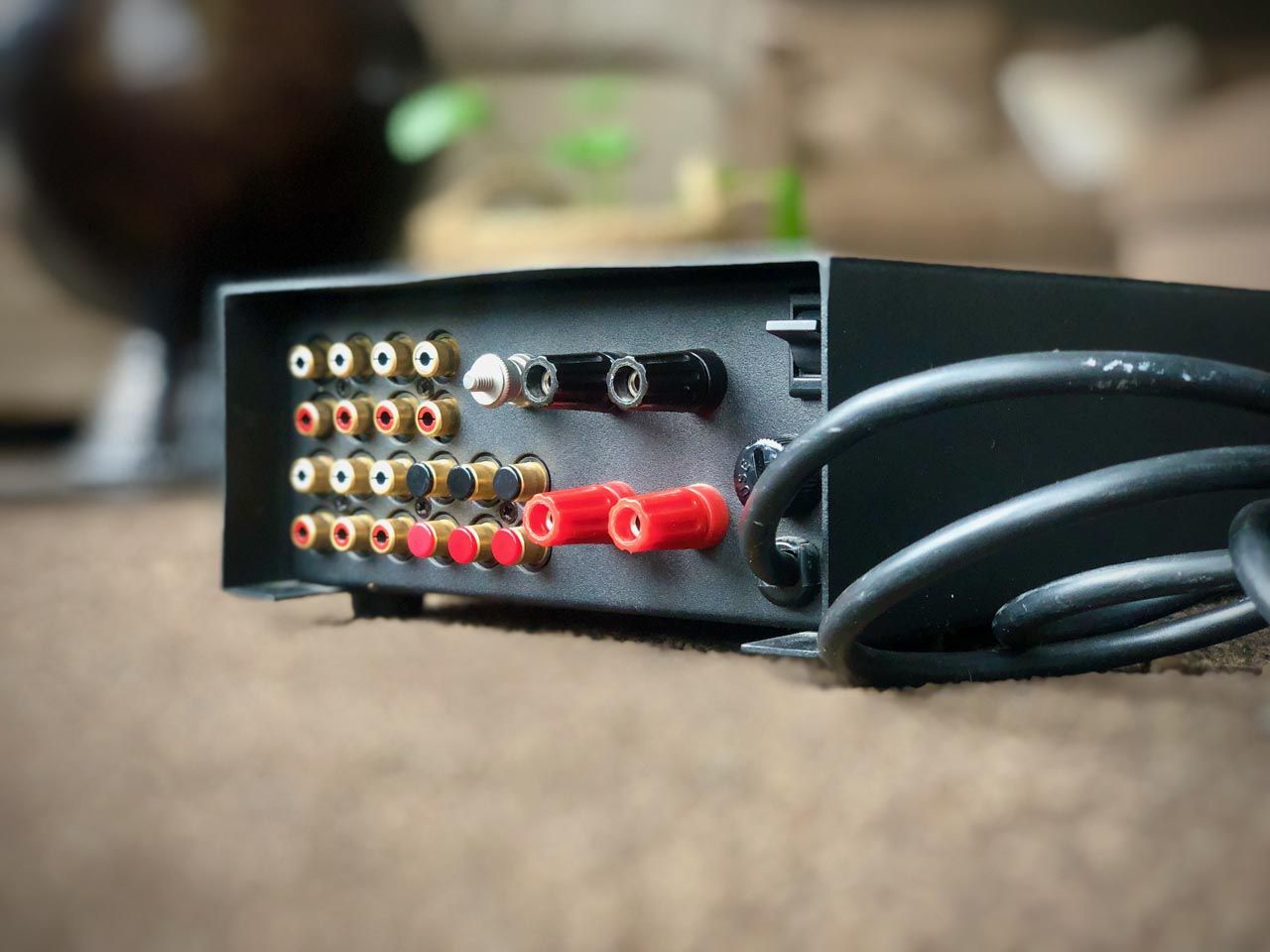

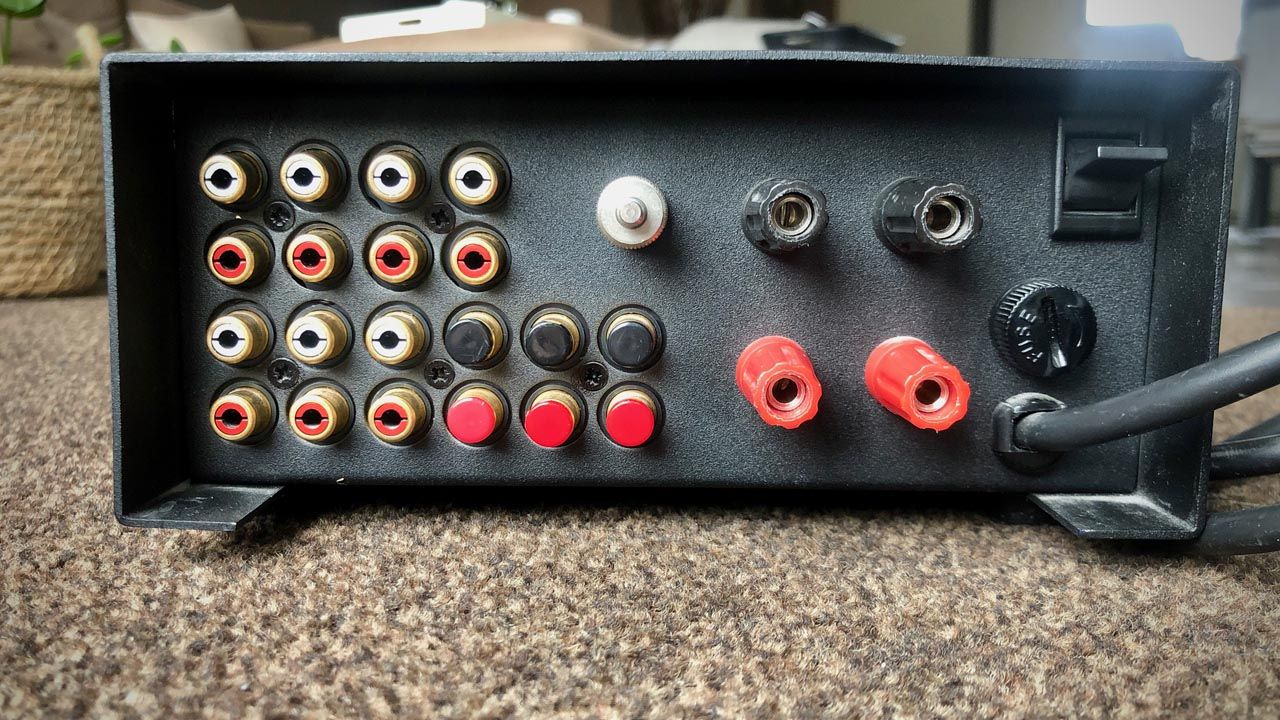

![Achterkant met cinch Moth 30 versterker](/templates/yootheme/cache/e6/Moth-30_amplifier_6-e69d32bd.jpeg)
Klacht:
Deze prachtige Engelse Moth 30 versterker doet niks meer.
![Prototype van Stan Curtis Moth 30 versterker](/templates/yootheme/cache/ea/Moth-30_versterker_2-ea2fd5c4.jpeg)
Diagnose:
Er is helaas weinig terug te vinden over deze echte Engelse Moth 30 versterker. Het lijkt wel een prototype.
- De ontwerper is Stan Curtis

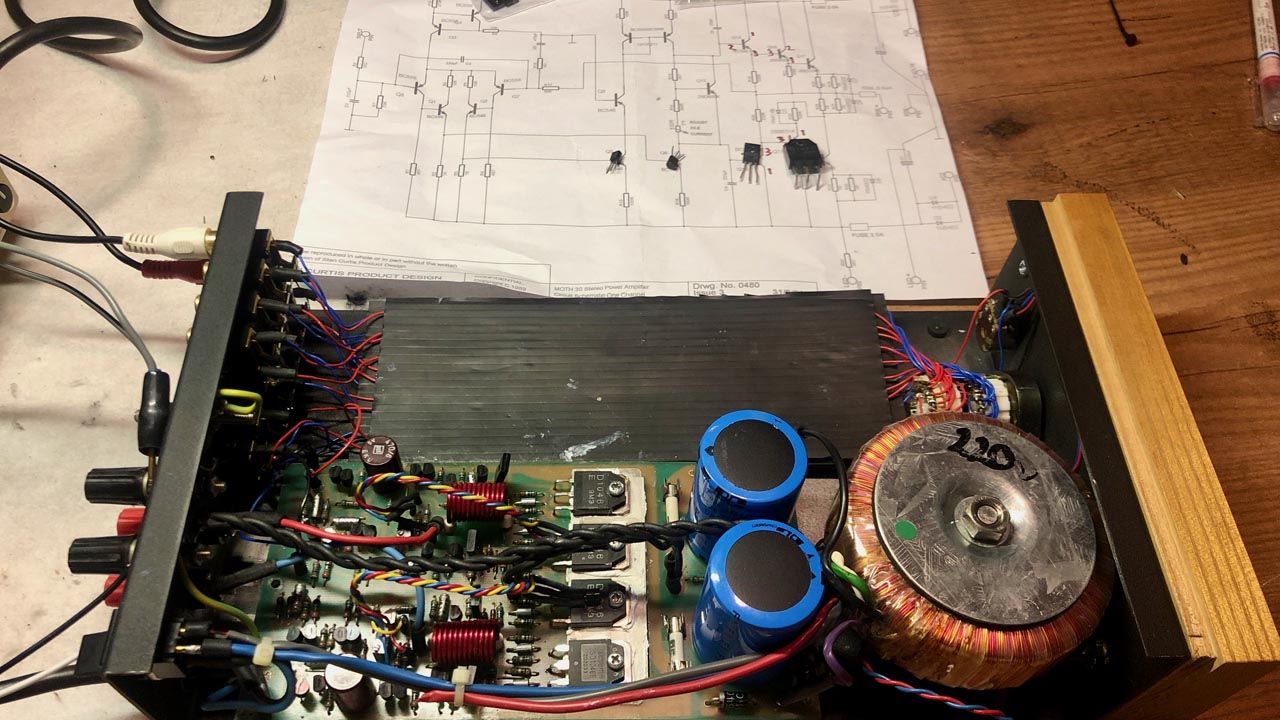

- Tijdens het testen bleek er een enorme stroom te lopen door de transformator. Deze ziet er ook wat gesmolten uit. Vreemdgenoeg zijn de zekeringen er niet uit gegaan.

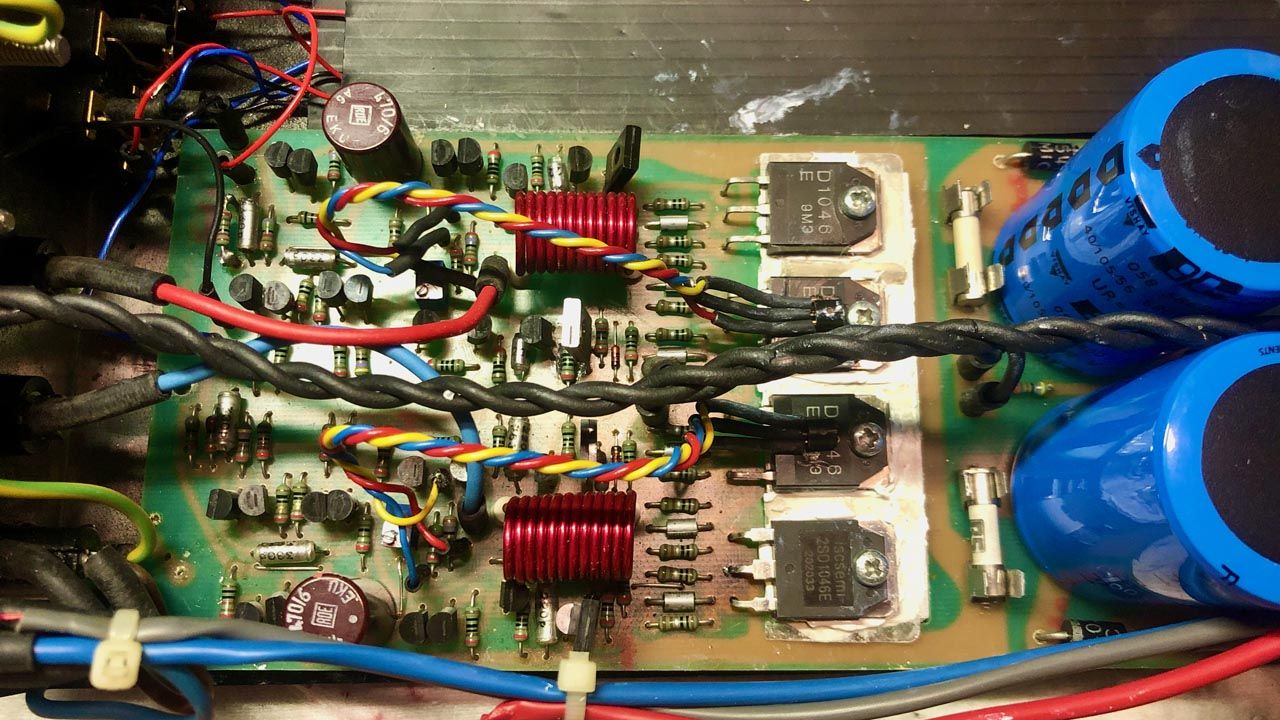

- De transistoren Q15, Q14, Q6 en Q5 zijn defect. Op de print zijn ook duidelijk bruine vlekken te zien rondom Q15.
- Alle overige componenten nagemeten. Geen vreemde waardes gevonden.

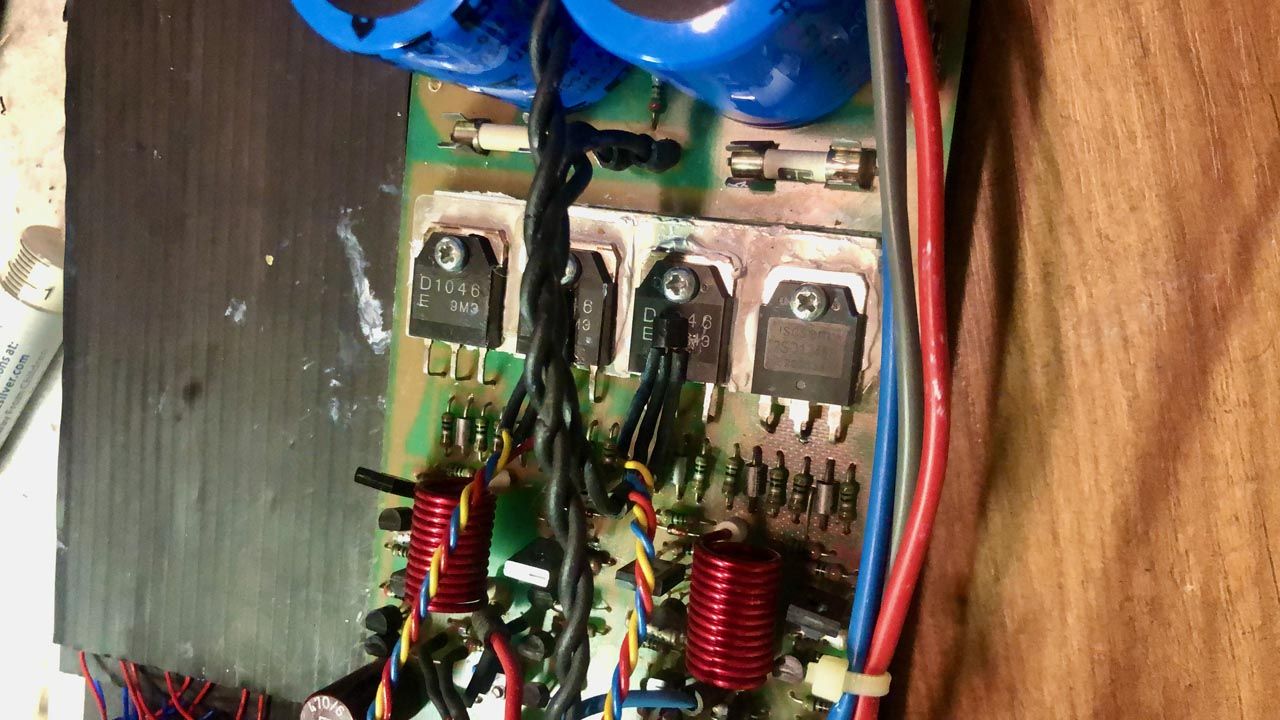

![Versterkerprint Moth 30 versterker](/templates/yootheme/cache/6a/Moth-30_versterker_3-6adfc2db.jpeg)

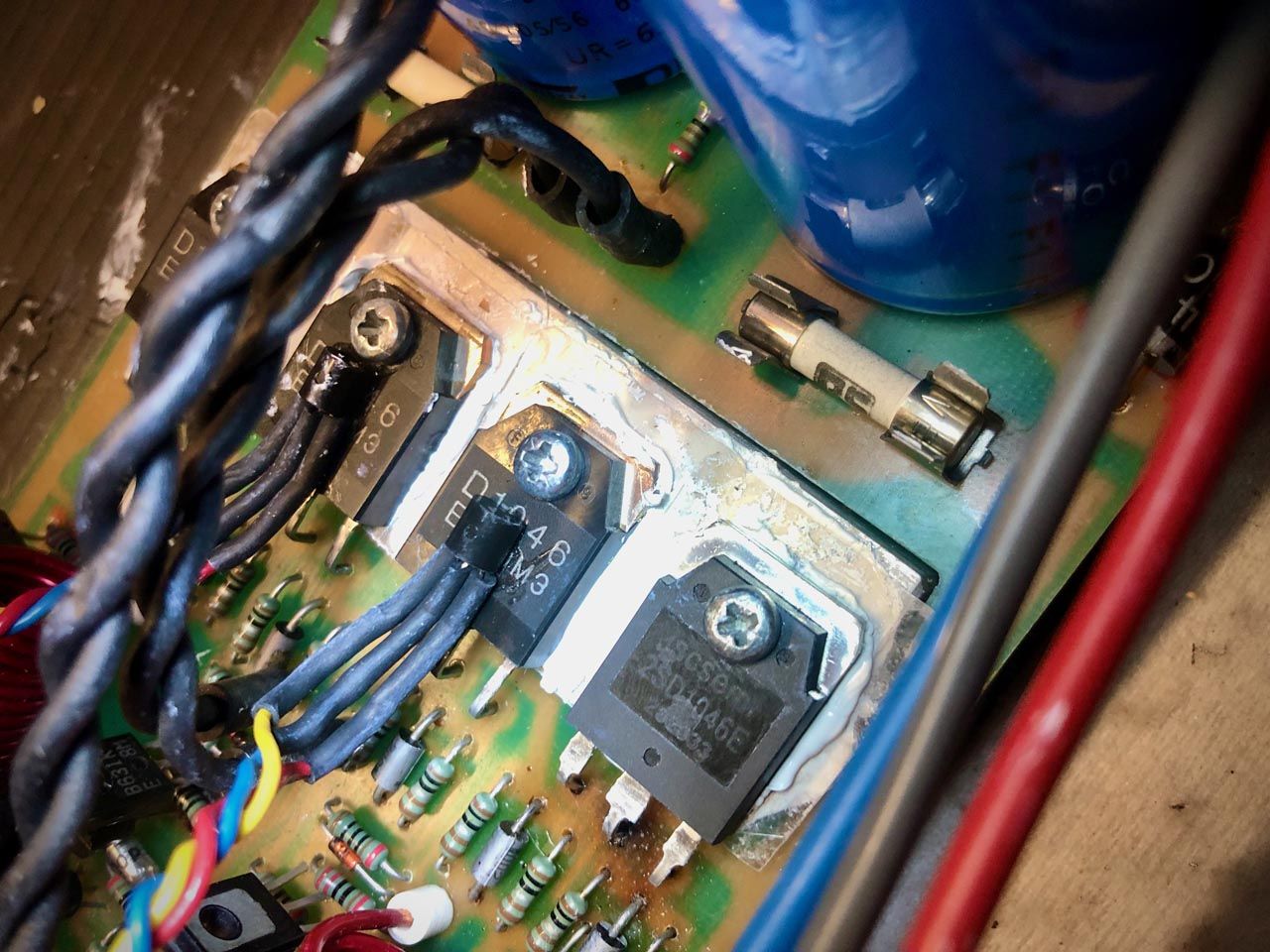

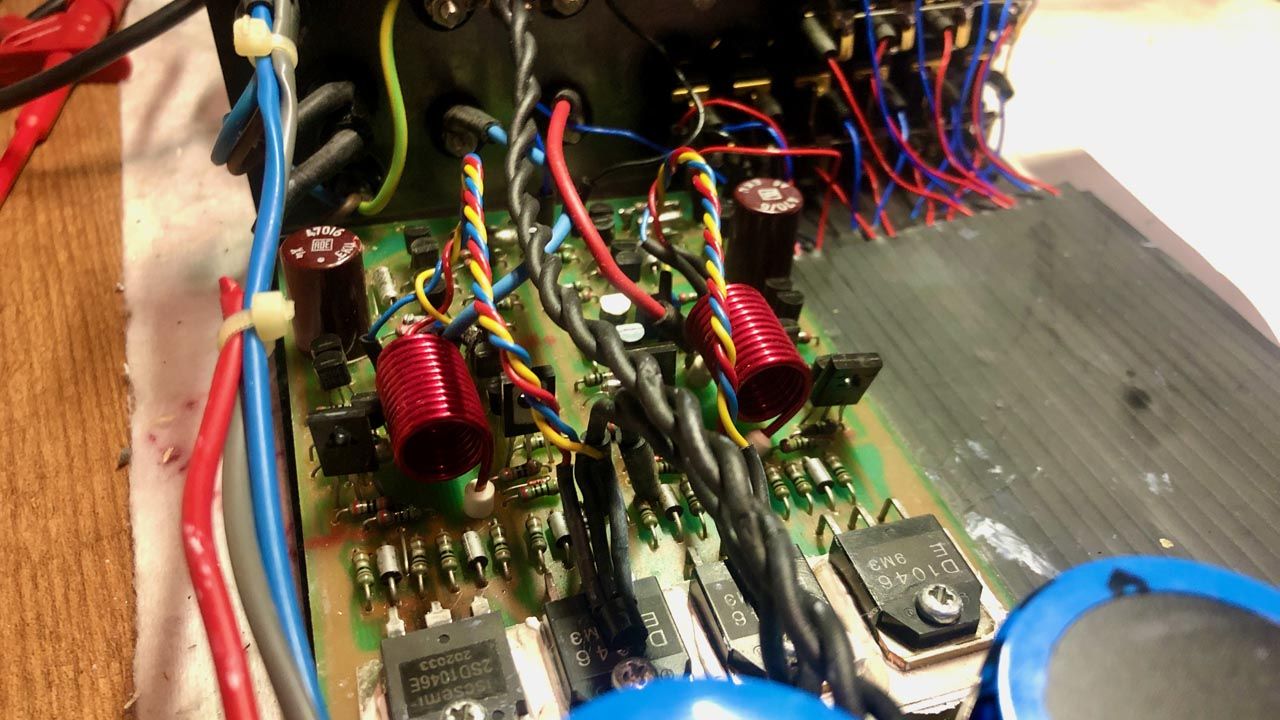

![Detailopname van transistoren van Moth 30 versterker](/templates/yootheme/cache/84/Moth-30_versterker_6-847c837b.jpeg)
Reparatie:

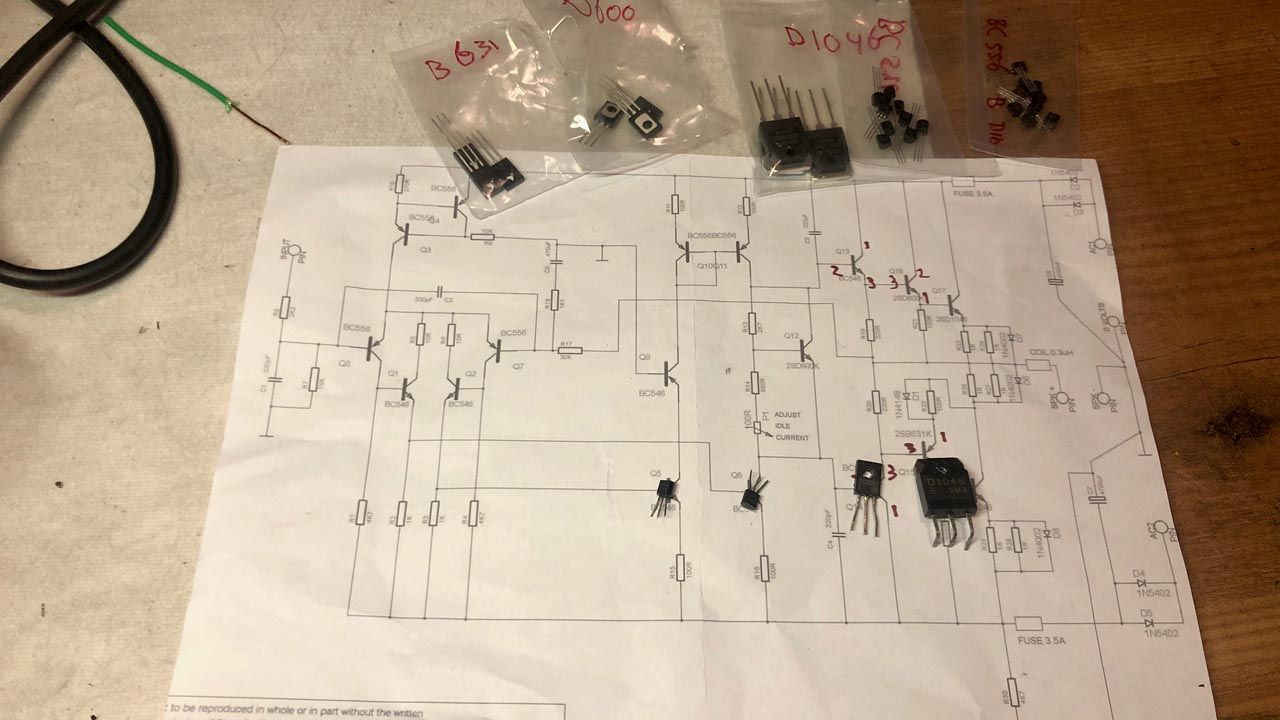

1. Q15, Q14, Q5 en Q5 vervangen.
2. Slechte soldeerverbindingen rondom de voeding ingang opnieuw gesoldeerd.

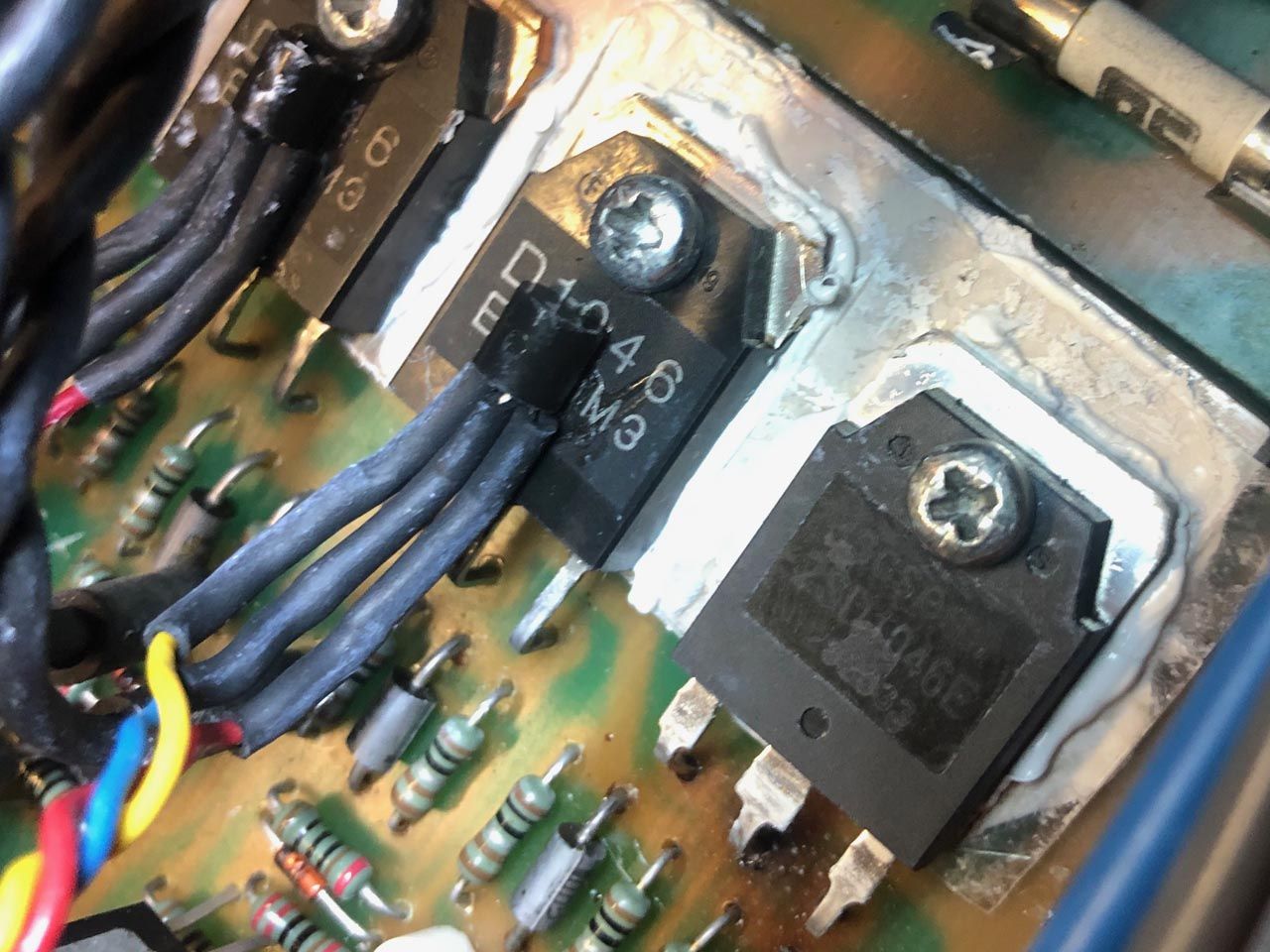

-> De Transistor Q12 is met lijm op Q17 (2SD1046) vastgezet. Bijzondere oplossing :)
Eindoordeel:

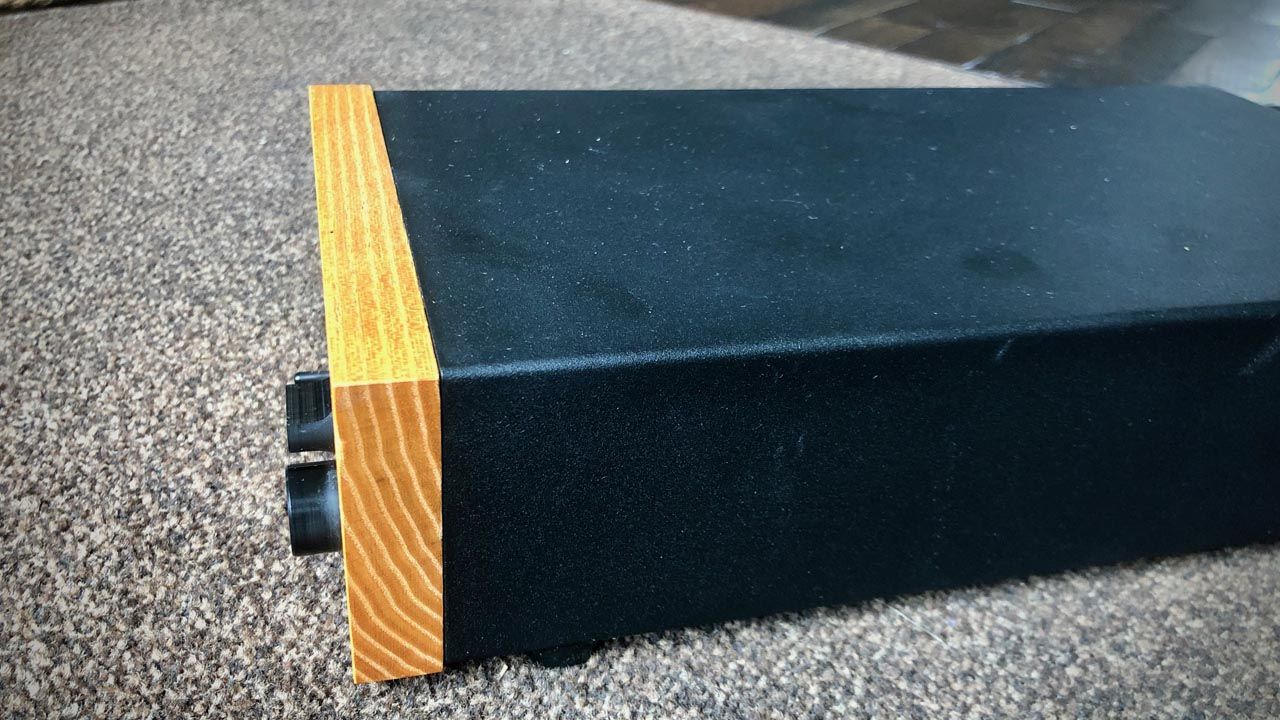

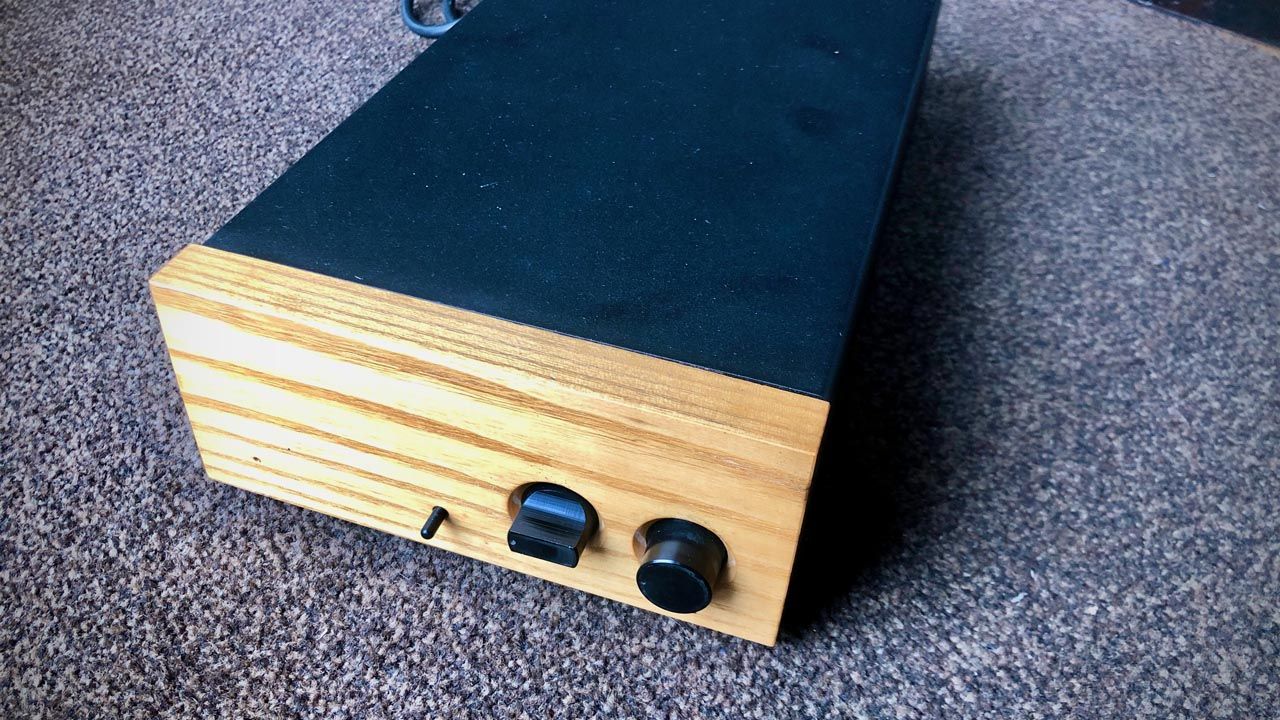

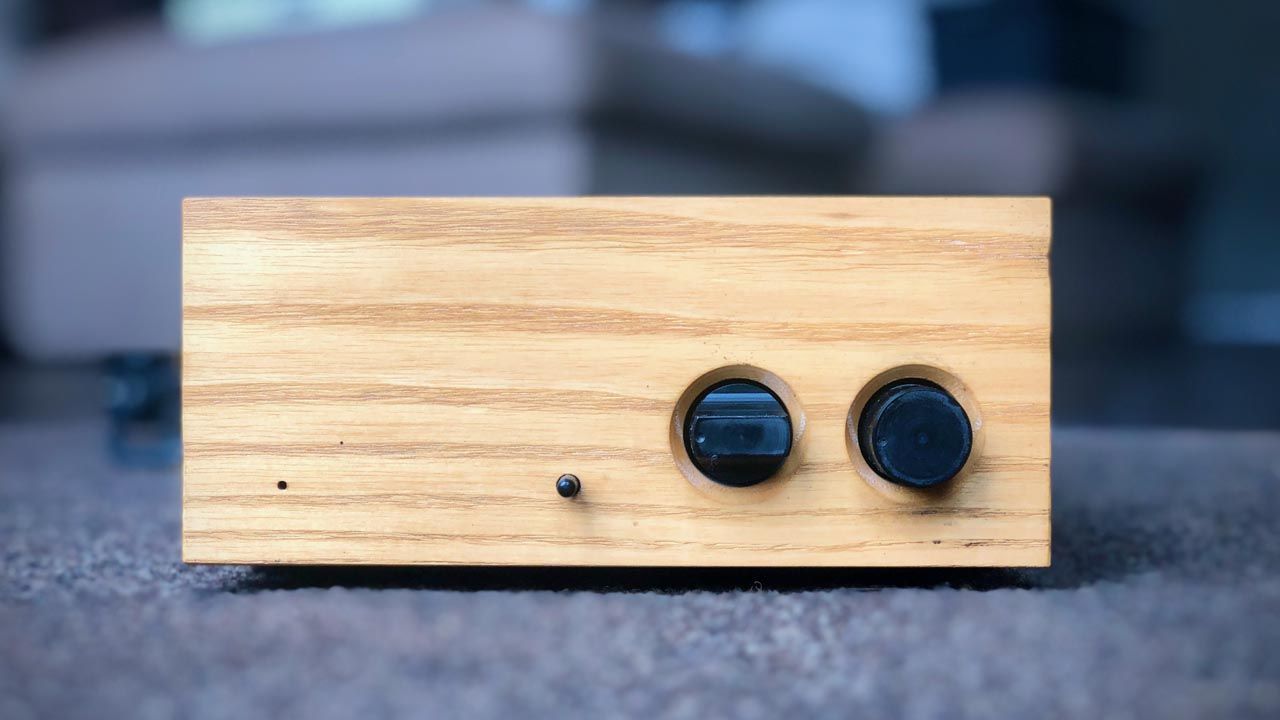

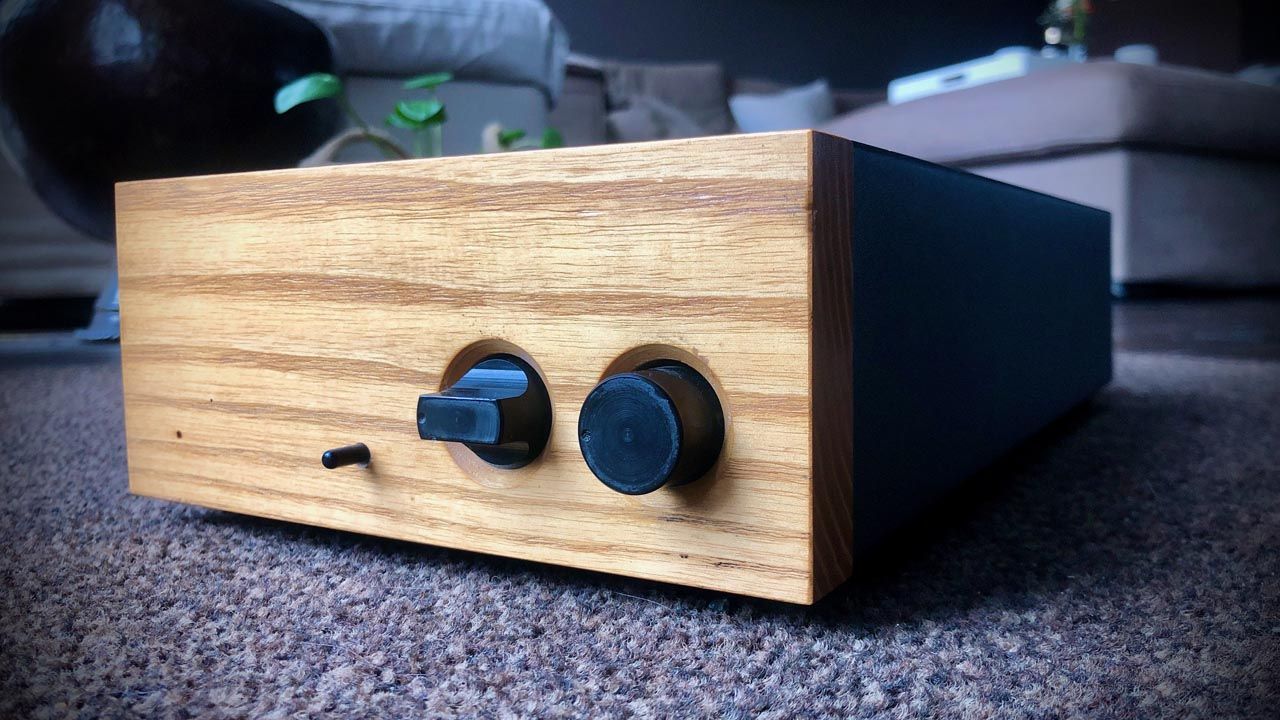

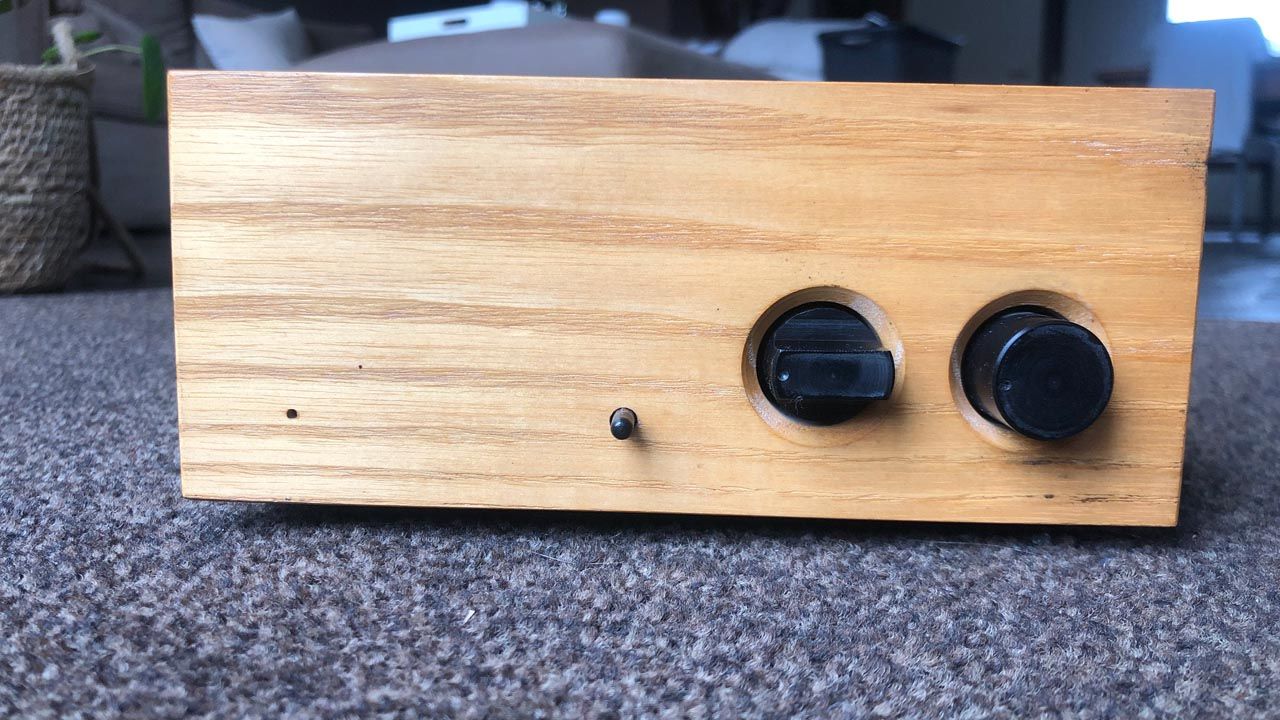

Engelser dan dit kan het haast niet worden. Wat een plaatje om te zien. Smal, laag met een massief houten front.
De binnenkant van deze Moth-30 is duidelijk geen productieversterker. Om meer duidelijkheid te krijgen heb ik contact opgenomen met de ontwerper Stan Curtis. Zijn reactie was:
The unit you have is a Moth Integrated amplifier; the addition of a power amplifier board to the passive pre-amp model. Very few of these were built so it is effectively a prototype. Indeed until I saw the pictures I’d forgotten it existed.
It looks as if a few repairs have been made and the reservoir capacitors have been changed from the originals.
Hoe klinkt deze Moth 30 nu?
De Denon DCD-1450 cd-speler aangesloten. Eagles - Hotel California- Live zin de lade en spelen maar. De Moth 30 heeft een passieve voorversterker en alleen de ingangskeuze en het volume kunnen worden ingesteld. De versterker heeft geen luidspreker inschakelvertraging en/of beveiliging dus bij het aanzetten hoor je een kleine plop op de speakers.
Hoe kan je je vergissen in het uiterlijk en de opbouw van een versterker. Dit kleine bakje zet een verrassend goed stuk muziek weer. Engels warm met een rustig hoog. Gewoon een hele aangename versterker om naar te luisteren.
